Sherpa Mini có ECAS và Cảm biến Filament Tích hợp cho ERCF(v2) dựa trên Giải pháp Filametrix

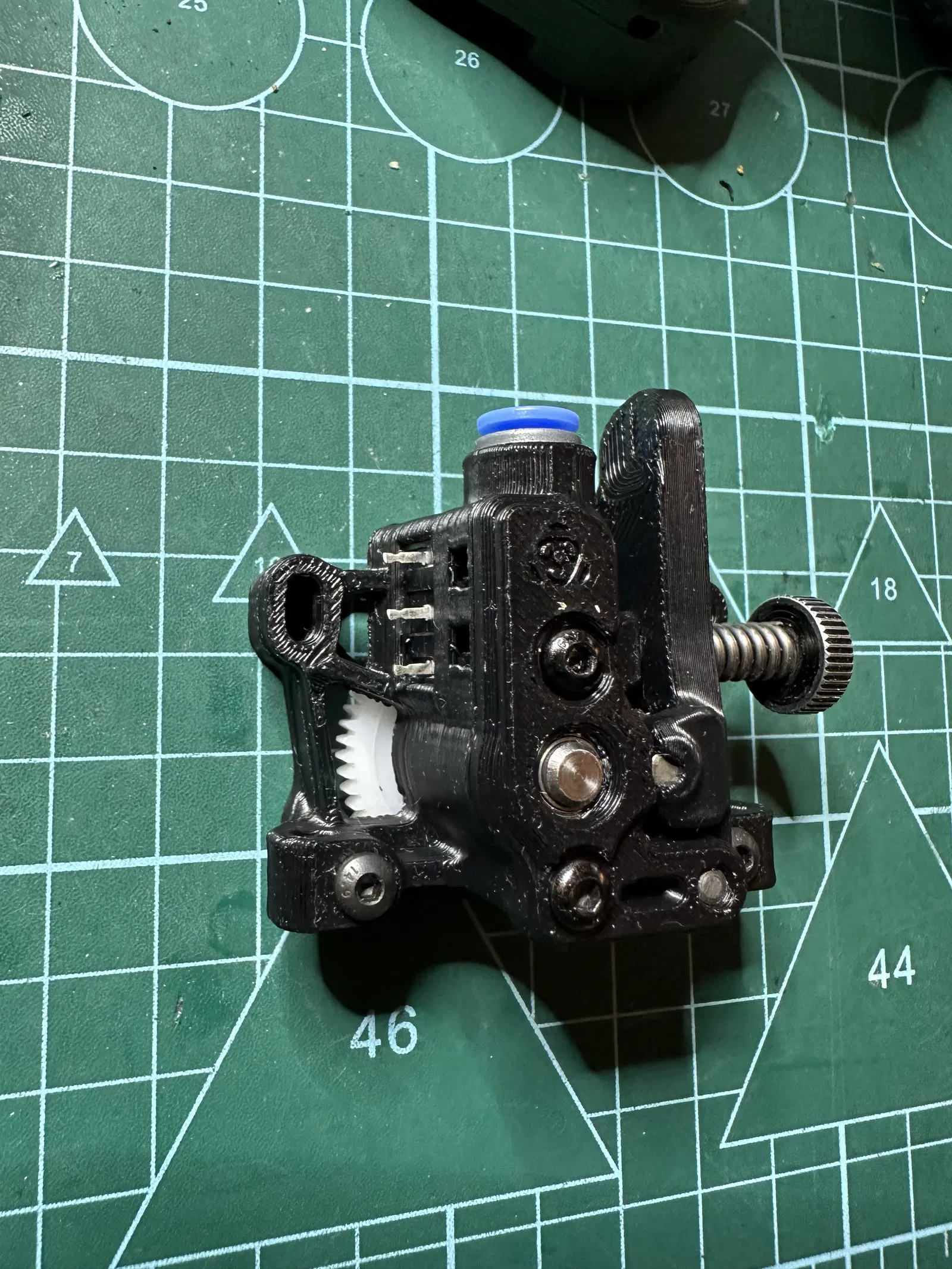

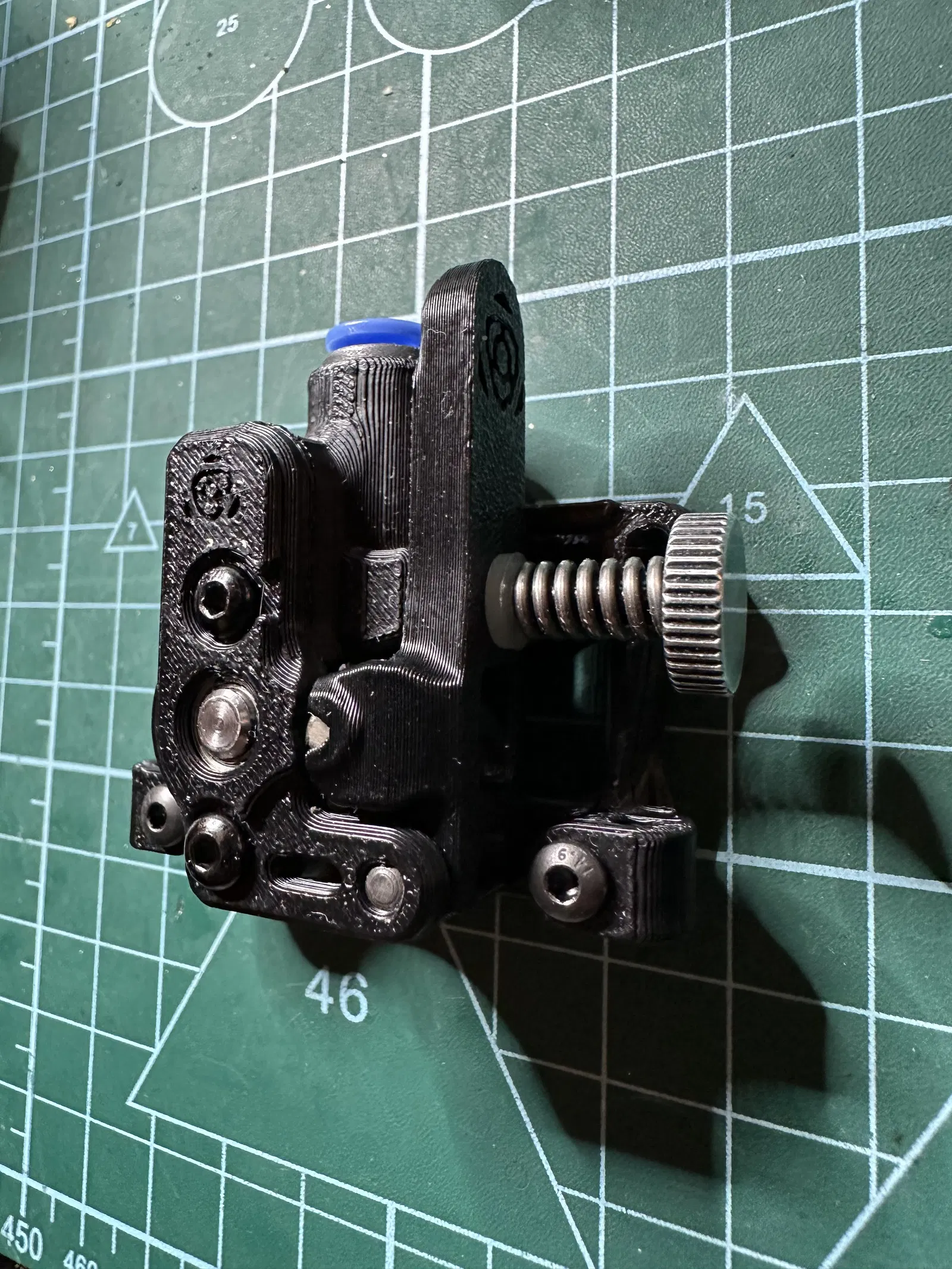

Bộ đùn Sherpa Mini với ngàm ECAS và cảm biến filament, tích hợp giải pháp Filametrix cho ERCFv2. Hướng dẫn in các bộ phận chính, tháo support và BOM kèm theo các linh kiện bổ sung cần thiết cho hệ thống.
Mô tả
Theo cài đặt in trong repo Sherpa Mini github, in phần thân chính, cánh tay giữ, và nắp trước. Đồng thời in phần vỏ sau tiêu chuẩn từ repo Sherpa Mini github.
Tháo phần support được thiết kế sẵn trong hốc công tắc ở thân chính. Tui dùng đầu dẹt để gỡ phần dưới ra, sau đó nhét đầu dẹt vào giữa đỉnh của support và thân extruder để bẻ gãy nó ra. Sẽ có một chân support khác ở phía sau cần tháo ra nếu nó bị tách khỏi phần còn lại. Bạn sẽ thấy một hõm tròn cho vòng bi sau khi gỡ bỏ hoàn toàn các phần support.
BOM Sherpa Mini tiêu chuẩn cộng thêm:
- Công tắc D2F (D2F-L cũng xài được, nhưng phải gỡ cái cần gạt ra)
- Vòng bi đường kính 5.5mm cho cảm biến
- 2 con vít M2x10 (loại tự tạo ren) để cố định công tắc
- Khớp nối ECAS
- Đủ dây để nối từ công tắc đến chỗ bạn cắm
Giấy phép của Annex Engineering cũng áp dụng: https://github.com/Annex-Engineering/ANNEX-Engineering-License-Agreement
