Ống nối dài đầu phun cho máy thổi lá Makita DUB185

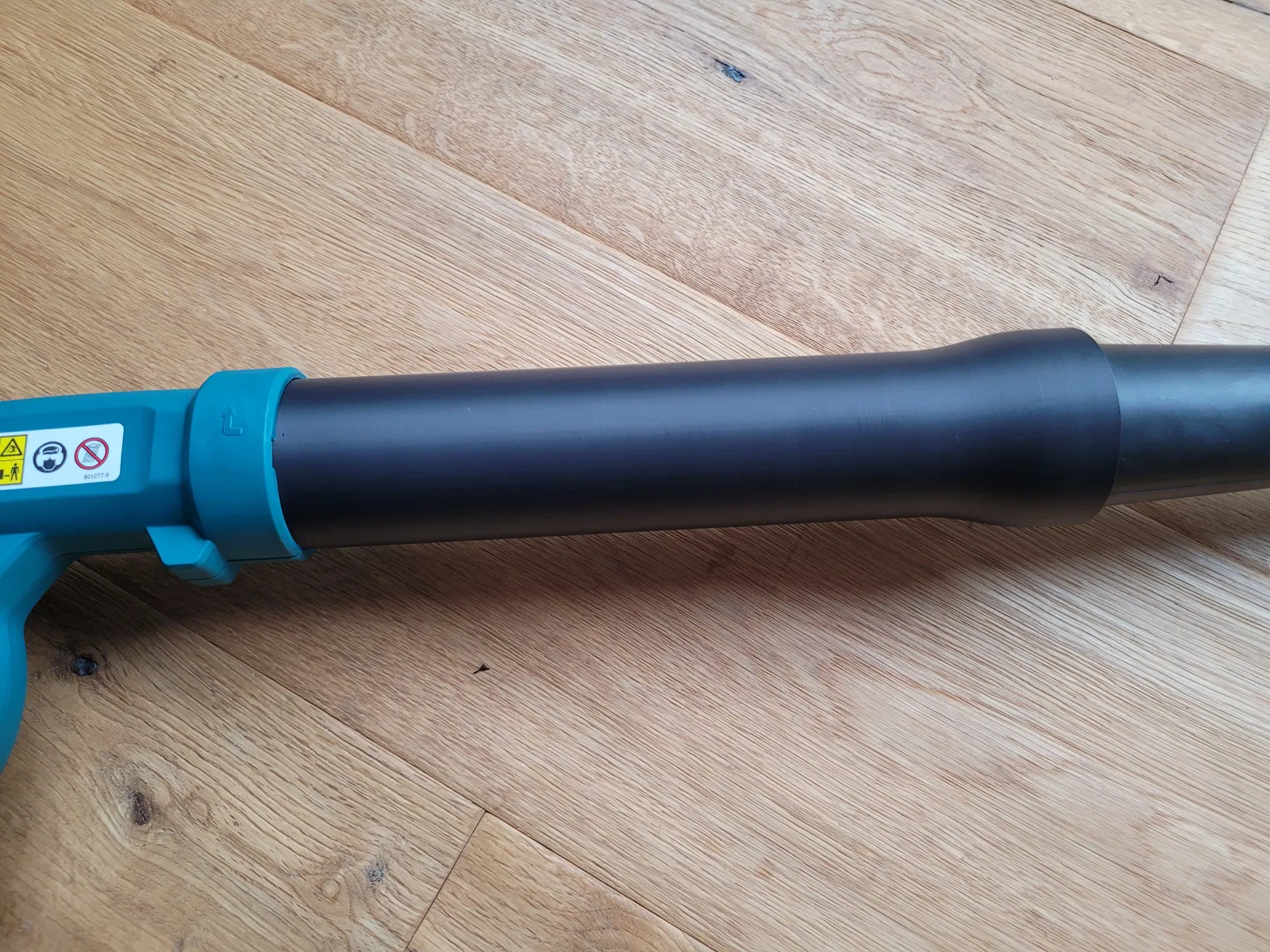

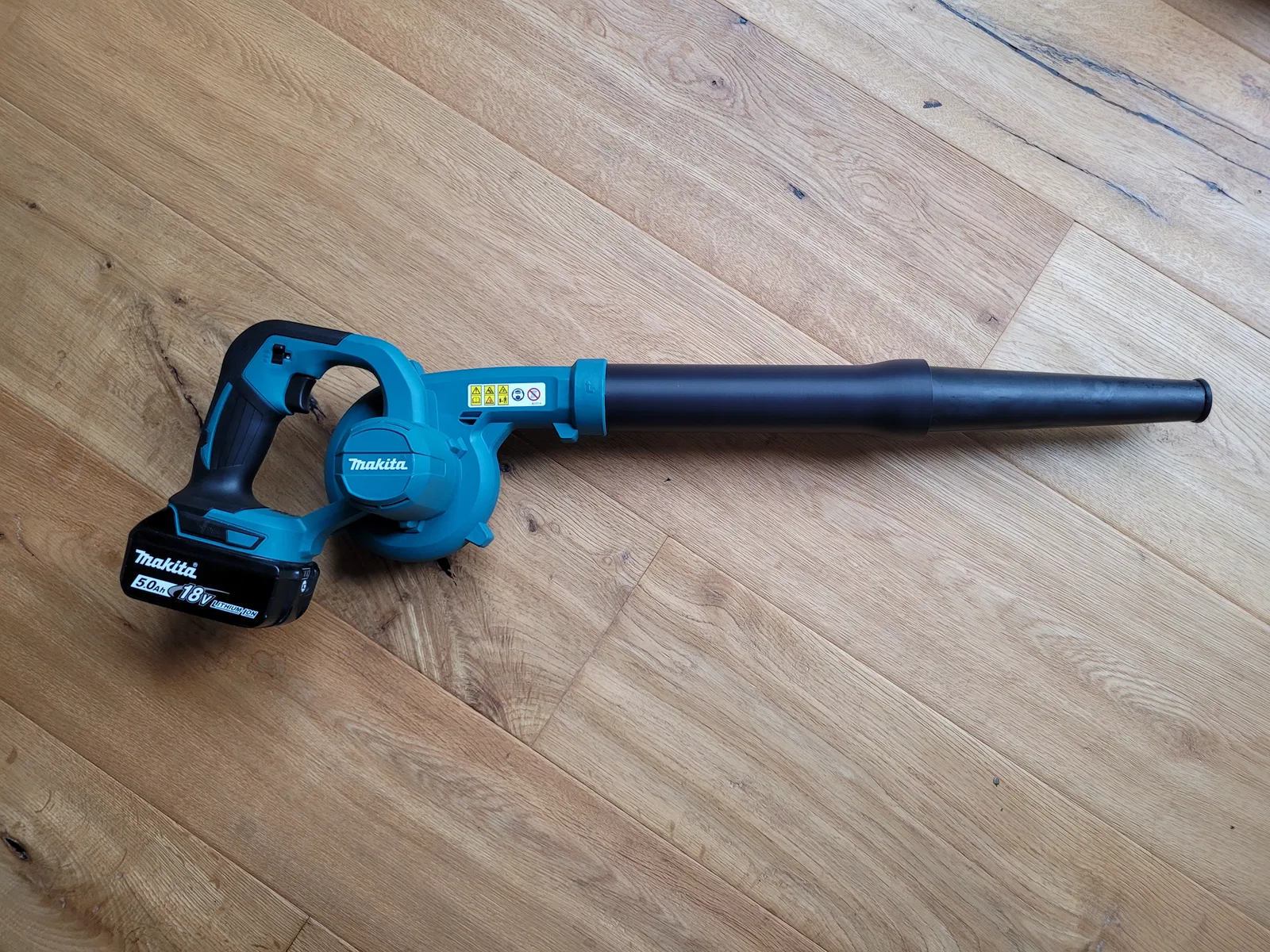

Mình mới tậu em DUB185 về, thấy cái đầu phun của nó hợp lý hơn cái đi kèm với DUB186. Cái dở là cái đầu phun cao su zin nó hơi ngắn, nếu bạn muốn xài máy thổi lá để xịt rửa sàn nhà như mình thì sẽ thấy hơi bất tiện. Vì vậy, mình đã thiết kế cái ống nối dài này, nó nằm giữa cái thân máy và đầu phun cao su.

Nó được thiết kế để xài mấy cái lẫy gài (bayonet catch) zin của cả máy thổi và đầu phun cao su.

Để đảm bảo nó khít với thân máy, mình có làm thêm một cái rãnh ở đáy ống nối để gắn vừa một cái ron cao su (o-ring) kích thước 40.87x3.53mm. Khi gắn ống nối vào thì cái ron này sẽ hơi bị ép lại một chút và giữ cho ống nối chắc chắn.

Nếu bạn gắn vào mà xoay không vô hết khớp lẫy gài trên máy thì có thể chỉnh lại bằng cách gọt nhẹ phần đỉnh của hai cái núm nhựa bằng dao bén, cho đến khi nào có thể xoay đủ để lẫy ăn khớp hoàn toàn.

Cái món này mình thiết kế để xài hết cỡ trục Z của con X1C nhà mình. Mình in bằng nhựa ASA màu đen, độ đặc 30%. Thêm nữa, mình có bật chế độ in có cấu trúc hỗ trợ (support) và xài cái vành brim dày 10mm.
