Bộ đếm Cơ khí "The Anything Mechanical Counter"
Mô hình đồng hồ đếm cơ học độc đáo, sử dụng 1 động cơ bước để hiển thị các số liệu thống kê trực tiếp tùy chọn của bạn, như lượt thích trên mạng xã hội hoặc số lượt truy cập. Thiết kế dạng mô-đun, dễ dàng tùy chỉnh và mở rộng. Thích hợp cho doanh nghiệp hoặc cá nhân muốn theo dõi dữ liệu.
Mô tả

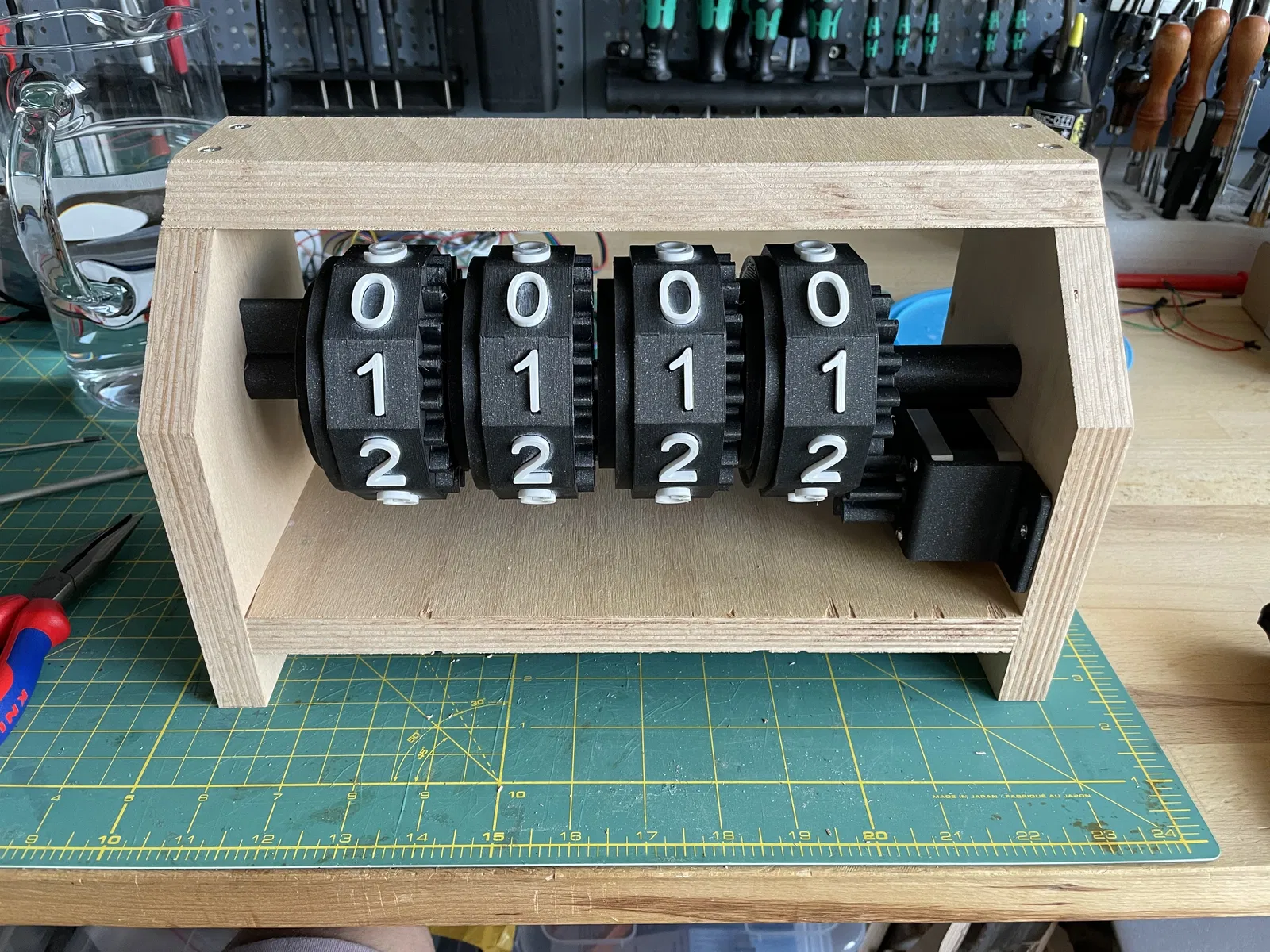

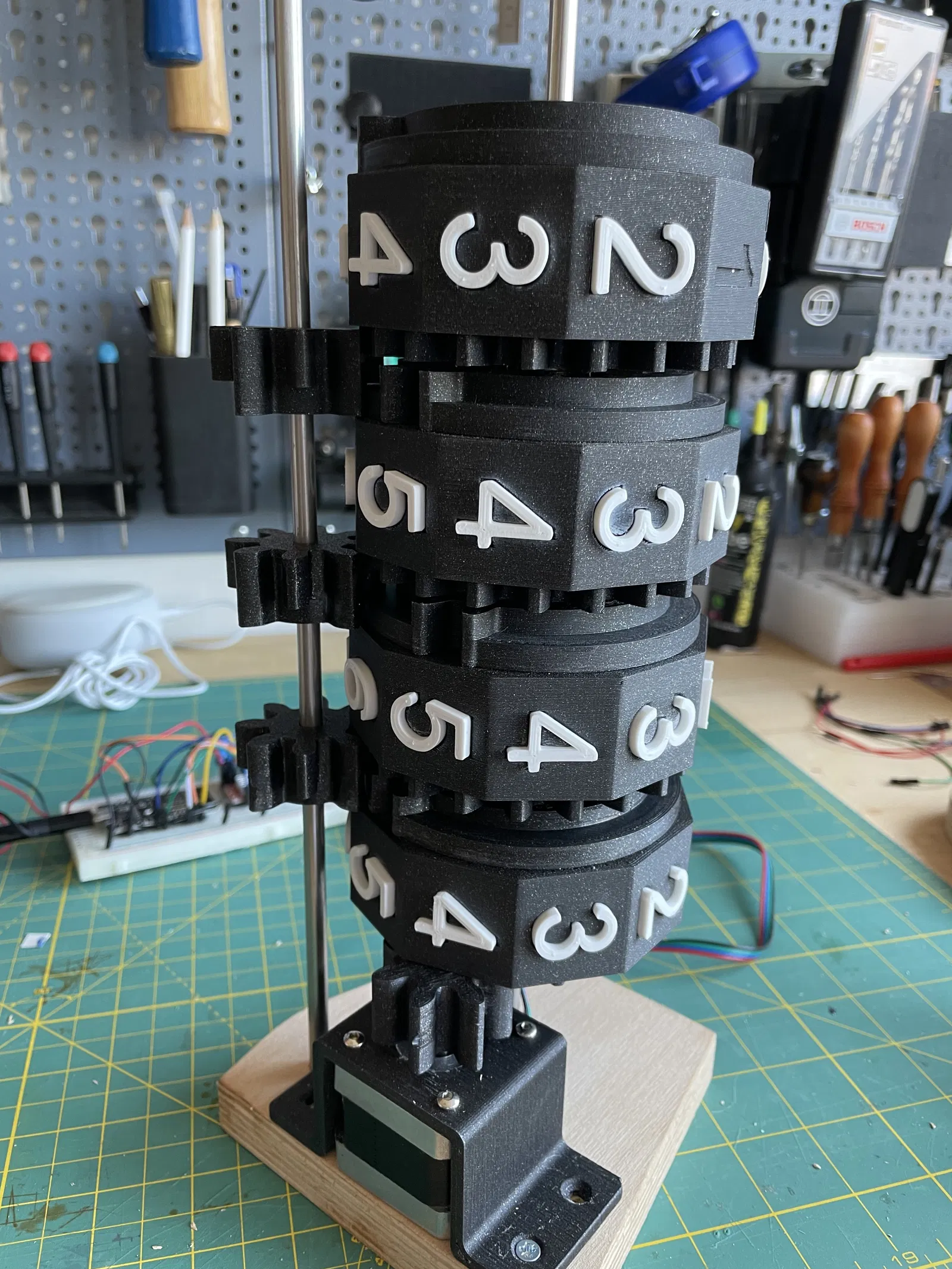

Đồng hồ đếm cơ học chạy bằng 1 động cơ bước. Cách thú vị để hiển thị số liệu thống kê trực tiếp tùy chọn của bạn. Được chế tạo đặc biệt cho doanh nghiệp của chúng tôi để theo dõi các chuyến đi hàng ngày, nhưng có thể hiển thị bất cứ thứ gì có thể gửi cho bạn một con số hiện tại qua API. Lượt thích trên Facebook, người theo dõi Twitter, v.v. Nó cũng có tính mô-đun, vì vậy bạn có thể thêm bao nhiêu xi-lanh bổ sung tùy theo nhu cầu của mình.
Phần cứng cần thiết:
- Vít gỗ 5mm
- Thanh thép 6mm (chiều dài tùy thuộc vào số lượng xi-lanh)
- Động cơ bước NEMA 23
- NodeMCU
- Bộ điều khiển động cơ bước
- Bộ nguồn 12v
- Bộ chuyển đổi giảm áp (để cấp nguồn cho NodeMCU)
Trong mô hình của tôi, tôi đã sử dụng gỗ cho khung và các mặt bên, nhưng bạn cũng có thể in nó. Khung không được bao gồm trong các tệp thiết kế.
Nhắn tin cho tôi nếu bạn muốn tôi chia sẻ mã.
