Giá đỡ ống PTFE cho MMU gắn Lồng Lack

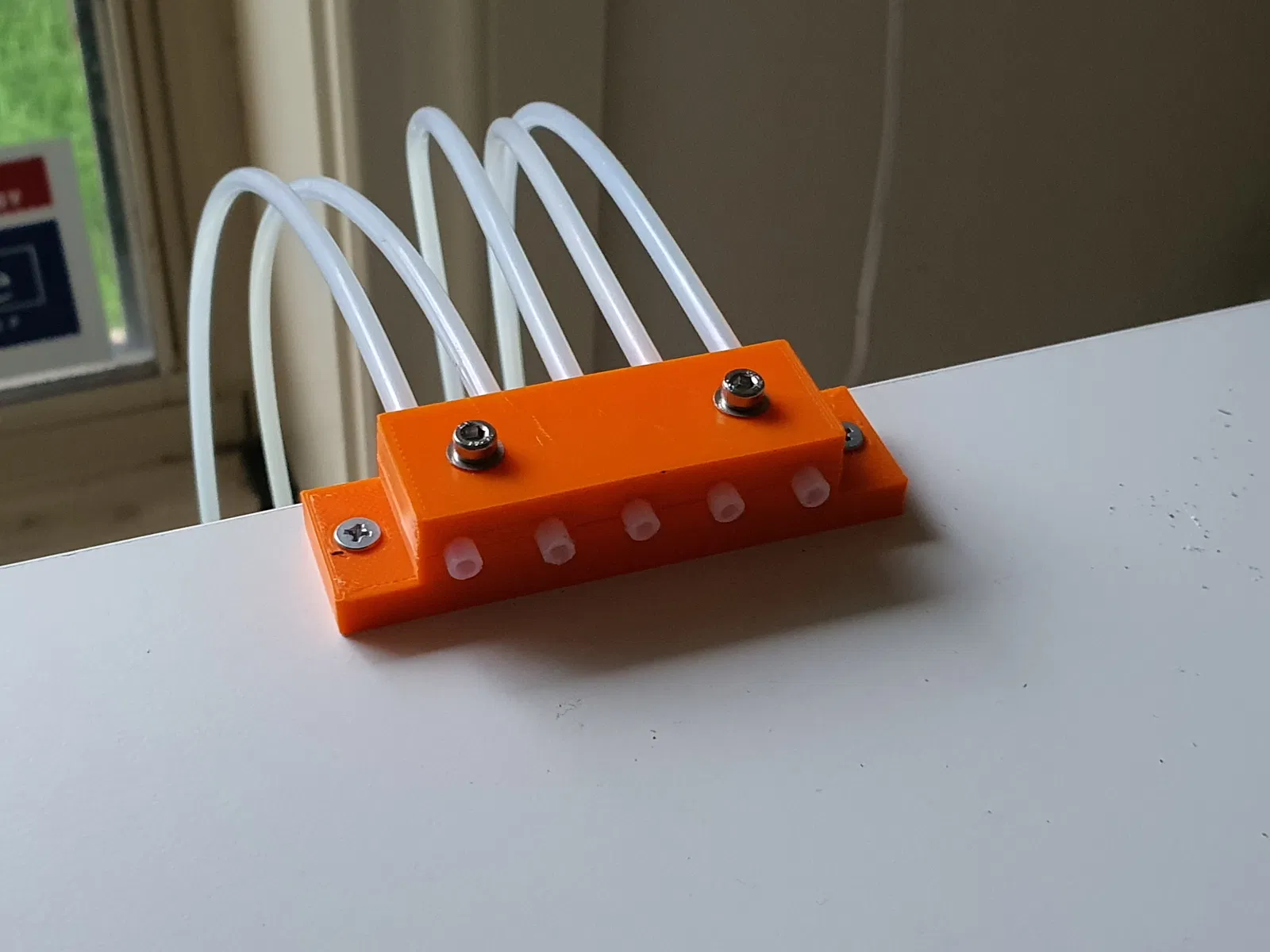

Giá đỡ ống PTFE đơn giản cho MMU, dùng khi xài bộ giữ spool tự tua dây gắn trên lồng Lack. Thiết kế này dùng kẹp để giữ ống, thay vì dùng đầu nối khí nén. Có 2 phiên bản, V1 và V2 với khả năng kẹp tốt hơn.
Mô tả
Sau khi in xong bộ giữ spool tự tua dây tích hợp cho lồng Lack của tui, tui cần một cách để giữ các ống PTFE cho MMU. Anh Christian có thiết kế khá hay nhưng tui lười đi kiếm mấy cái đầu nối khí nén nên tui tự thiết kế một phiên bản hoạt động như kẹp, giống như đầu kia của ống trên MMU vậy đó. Nó được thiết kế để dùng 2 con ốc và đai ốc M3x12 đến M3x15. Lỗ cho ốc M3 có thể làm bự hơn chút xíu nhưng với tui thì vừa khít rồi.
Chỗ này in tốt nhất là đặt đáy xuống cho bộ phận dưới và đặt đỉnh xuống cho bộ phận trên. Tiếc là tui quên chỉnh hướng đúng trong Fusion 360.
CHỈNH SỬA: Ghi chú nhanh nè, bản V2 của bộ phận trên có khoảng cách 1mm giữa trên và dưới để ép chặt ống PTFE tốt hơn.
