Cuộn dây tưới tiện lợi – Rev. 0

1. Giới thiệu

Chán cái cảnh mua "hớ" tiền cho cái dây tưới hả, với lại muốn máy in của mình chạy xíu cho đỡ "nguội" - sao không thử tự làm cái "cuộn dây tưới" (hose reel) bằng máy in 3D của mình đi, khó gì đâu nè? Làm ra để in 3D hoàn chỉnh luôn, có hướng dẫn lắp ráp bên dưới, quất ngay vô danh sách mấy dự án cần làm năm nay luôn nha. Mà xịn nhất là, cái cuộn dây của bạn có thể tùy chỉnh để "hợp tông" với khu vườn nhà mình luôn đó!

Bộ kit này được thiết kế để in với ít loại bộ phận nhất có thể, không cần vật liệu hỗ trợ (support) và quy trình lắp ráp thì "dễ như ăn cháo".

Lấy cảm hứng làm cái này là lúc đi nhà sách nhìn giá của mấy bộ dây tưới bán sẵn so với dây rời đang "chờ chủ" mà không biết bỏ đâu. Rồi dĩ nhiên… cái suy nghĩ "chắc mình in được quá".

Cái tài liệu này bao gồm các phần sau để bạn tham khảo nè:

1. Giới thiệu
2. Danh mục vật liệu (Bill of Materials)
3. Cài đặt in khuyến nghị
4. Hướng dẫn lắp ráp
5. Ghi chú cập nhật

2. Danh mục vật liệu

Dưới đây là các bộ phận cần thiết để in thành công toàn bộ "Handy Hose Reel". Các file 3mf đã được đặt tên theo danh mục vật liệu bên dưới.

Bộ phận

Mã hiệu

Số lượng

Chất liệu

Cạnh cuộn

S1

6

PETG

Thanh dầm cuộn

S2

3

PETG

Đầu nối tay quay

S3

1

PETG

Tay quay cuộn

S4

1

PETG

Cạnh khung

F1

6

PETG

Thanh dầm khung

F2

3

PETG

Đầu nối dây

F3

2

PETG

Chốt nối

J1

42

PETG

• Mặc dù đã cố gắng hết sức để mọi bộ phận đều khớp với nhau, nhưng nếu có bất kỳ bộ phận nào bị lỏng hơn dự kiến, bạn có thể muốn sử dụng một loại keo dán nhựa 2 thành phần nào đó từ cửa hàng vật liệu xây dựng gần nhà.

3. Cài đặt in khuyến nghị

Các file 3mf đã được sắp xếp để dễ dàng in mà không cần hỗ trợ. Các file đã được chuẩn bị trong Prusaslicer, nhưng có thể tải vào slicer bạn chọn bằng cách chọn tương tự như 'load geometry only'.

Dưới đây là các cài đặt in được khuyến nghị để đạt được độ bền tối thiểu của thiết kế, nhưng đừng ngần ngại tăng cường các lớp viền (perimeters) để tăng độ bền:

Độ dày viền

Đường kính đầu phun

Số lớp viền

Độ cao lớp

Ruột (Infill)

1.2 mm

0.4 mm

3

0.3 mm

15% Gyroid (hoặc tương đương)

1.2 mm

0.6 mm

2

0.3 mm

15% Gyroid (hoặc tương đương)

• Độ cao lớp 0.3mm được khuyến nghị để tạo bề mặt nhám hơn, giúp các bộ phận khớp chặt với nhau.

4. Hướng dẫn lắp ráp

Dưới đây là hướng dẫn lắp ráp ngắn gọn từ đầu đến cuối. Hình ảnh thực tế của sản phẩm hoàn chỉnh sẽ được bổ sung ở giai đoạn sau để có thêm ngữ cảnh.

Trước khi lắp ráp cuộn dây của bạn, hãy cố gắng loại bỏ càng nhiều lỗi in (printing artifacts) càng tốt để đảm bảo các bộ phận khớp với nhau.

Khuyến nghị lắp ráp cuộn dây trên một bề mặt phẳng, cứng với một lớp bảo vệ chống trầy xước cho khu vực làm việc của bạn.

4.1 Cạnh cuộn 1

Bộ phận cần thiết:

Bộ phận

Mã hiệu

Số lượng

Cạnh cuộn

S1

3

Chốt nối

J1

9

1. Sắp xếp 3 miếng S1 trên một bề mặt phẳng để tạo thành một vòng tròn, và sao cho tất cả các khe J1 đều thẳng hàng.
2. Ấn mạnh cho đến khi tất cả 9 miếng J1 khớp chặt vào các khe để nối các miếng S1 lại với nhau.

4.2 Cạnh khung 1

Bộ phận cần thiết:

Bộ phận

Mã hiệu

Số lượng

Cạnh khung

F1

3

Chốt nối

J1

9

1. Sắp xếp 3 miếng F1 trên một bề mặt phẳng để tạo thành hình ngôi sao ba cánh, và sao cho tất cả các khe J1 đều thẳng hàng.
2. Ấn mạnh cho đến khi tất cả 9 miếng J1 khớp chặt vào các khe để nối các miếng F1 lại với nhau.

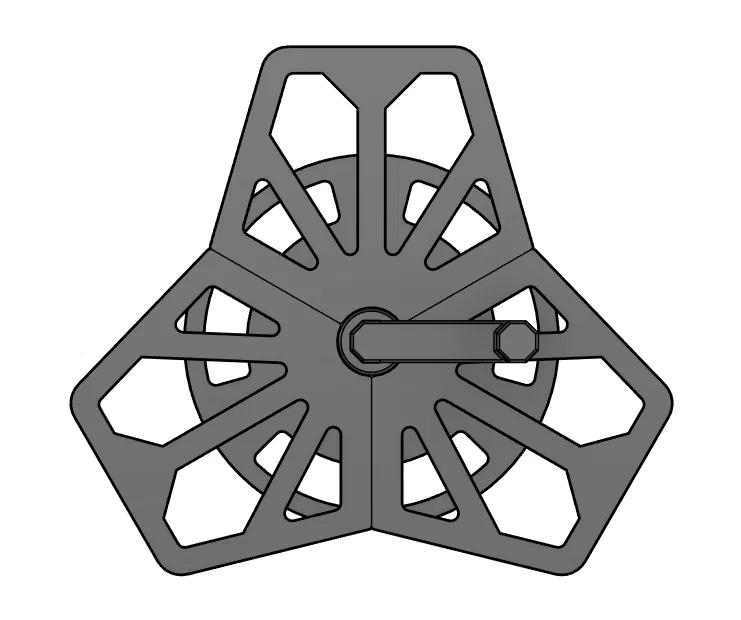

4.3 Lắp ráp Cạnh cuộn tay quay

Bộ phận cần thiết:

Bộ phận

Mã hiệu

Số lượng

Đầu nối tay quay

S3

1

Cạnh cuộn 1

1

Cạnh khung 1

1

Tay quay cuộn

S4

1

1. Ấn mạnh cho đến khi miếng S3 vừa khít vào vòng định vị trong Cạnh cuộn 1. Đảm bảo các khe định vị trên S3 thẳng hàng với các gờ trên vòng định vị của Cạnh cuộn 1.
2. Gắn Cạnh cuộn 1 lên Cạnh khung 1 trên bề mặt vòng bi. S3 nên luồn qua lỗ trên Cạnh khung 1 và có thể nhìn thấy.
3. Ấn miếng S4 vào phần rãnh hình bát giác trên S3, phần này nhìn thấy được từ bên ngoài Cạnh khung 1. S4 sẽ không ấn vào sát, mà sẽ chừa một khoảng 2mm giữa mặt sau tay quay và Cạnh khung 1.

4.4 Cạnh cuộn 2

Bộ phận cần thiết:

Bộ phận

Mã hiệu

Số lượng

Cạnh cuộn

S1

3

Chốt nối

J1

9

1. Sắp xếp 3 miếng S1 trên một bề mặt phẳng để tạo thành một vòng tròn, và sao cho tất cả các khe J1 đều thẳng hàng.
2. Ấn mạnh cho đến khi tất cả 9 miếng J1 khớp chặt vào các khe để nối các miếng S1 lại với nhau.

4.5 Lắp ráp Cuộn dây

Bộ phận cần thiết:

Bộ phận

Mã hiệu

Số lượng

Cạnh cuộn 2

1

Thanh dầm cuộn

S2

3

Lắp ráp Cạnh tay quay

1

1. Ấn chặt 3 miếng S2 vào Cạnh cuộn 2.
2. Bây giờ lấy cụm cuộn dây đang lắp ráp dở và ấn đầu kia của cả 3 miếng S2 vào Cạnh cuộn 1 (đã được nối với Lắp ráp Cạnh tay quay).

4.6 Cạnh khung 2

Bộ phận cần thiết:

Bộ phận

Mã hiệu

Số lượng

Cạnh khung

F1

3

Chốt nối

J1

9

1. Sắp xếp 3 miếng F1 trên một bề mặt phẳng để tạo thành hình ngôi sao ba cánh, và sao cho tất cả các khe J1 đều thẳng hàng.
2. Ấn mạnh cho đến khi tất cả 9 miếng J1 khớp chặt vào các khe để nối các miếng F1 lại với nhau.

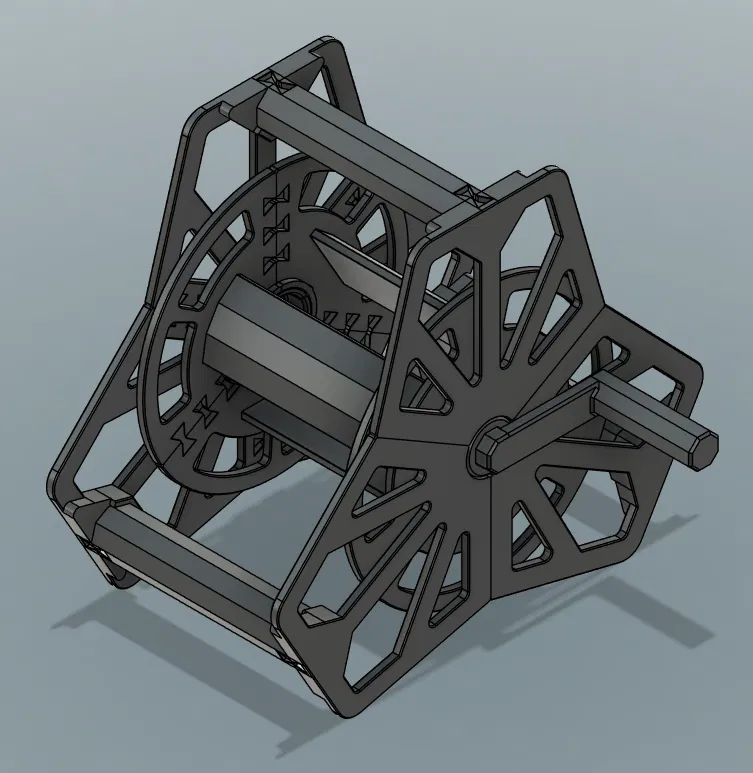

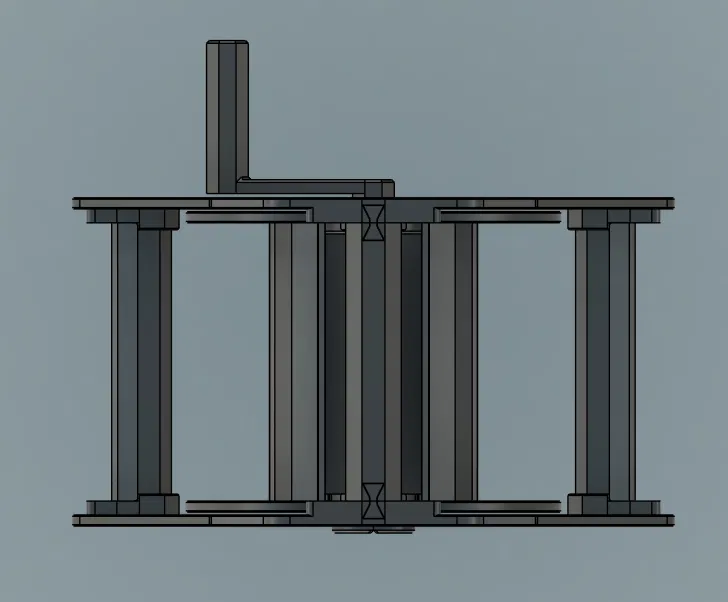

4.7 Lắp ráp Cuộn dây tưới

Bộ phận cần thiết:

Bộ phận

Mã hiệu

Số lượng

Thanh dầm khung

F2

3

Lắp ráp Cuộn dây

1

Cạnh khung 2

1

Chốt nối

J1

6

1. Đặt cả 3 miếng F2 vào Lắp ráp Cuộn dây bằng cách đặt chúng vào các vị trí định vị hình bát giác (trên Cạnh khung 1 đã được nối với Lắp ráp Cuộn dây). Các khe J1 trên cả cụm cuộn dây và F2 phải thẳng hàng.
2. Ấn mạnh cho đến khi cả 3 miếng J1 khớp chặt vào các khe để nối các miếng F2 với Lắp ráp Cuộn dây.

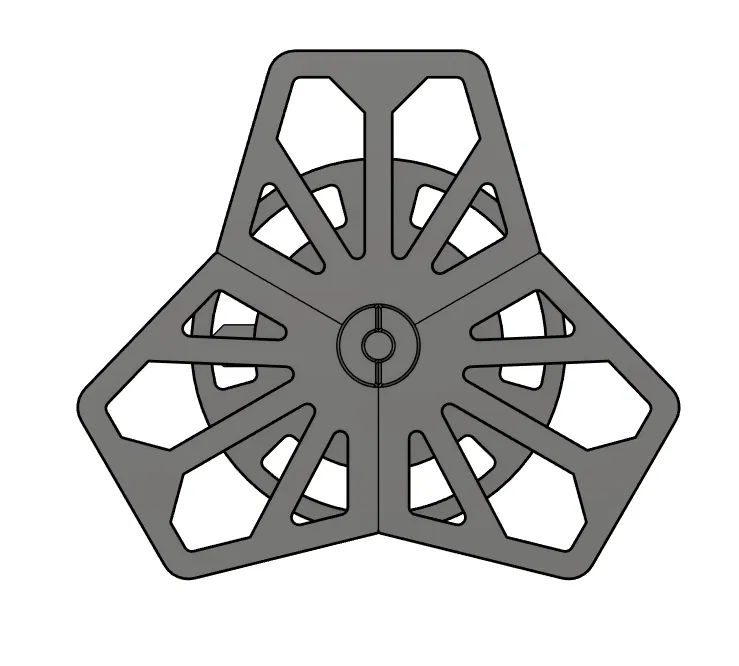

3. Gắn Lắp ráp Cuộn dây lên Cạnh khung 2 trên bề mặt vòng bi. Khi gắn, đảm bảo đặt phần còn lại của các miếng F2 vào các vị trí định vị hình bát giác trên Cạnh khung 2.
4. Ấn mạnh cho đến khi cả 3 miếng J1 khớp chặt vào các khe để nối các miếng F2 với Cạnh khung 2.

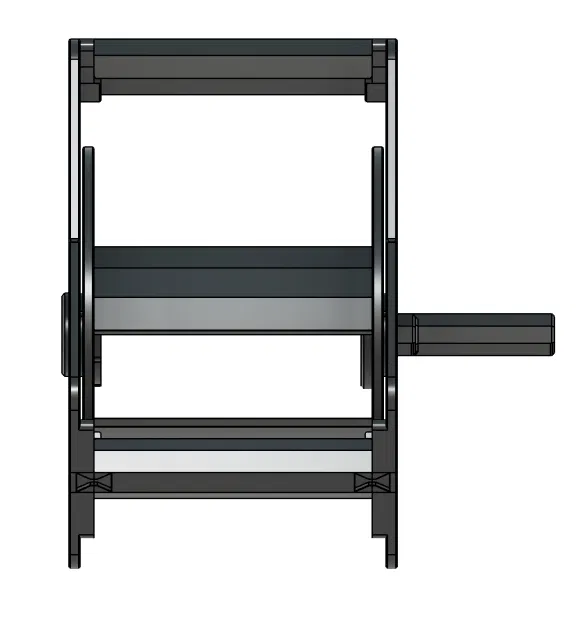

4.8 Lắp ráp Cuộn dây tưới

Bộ phận cần thiết:

Bộ phận

Mã hiệu

Số lượng

Dây của bạn

1

Lắp ráp Cuộn dây tưới

1

Đầu nối dây

F3

2

1. Lấy cuộn dây bạn định sử dụng với cuộn dây này và tìm đầu nối với vòi nước.
2. Luồn đầu nối với vòi nước qua giữa trống cuộn dây và ra lỗ ở giữa trên Cạnh khung 2.
3. Ấn chặt cả 2 miếng F3 xung quanh dây của bạn và vào lỗ ở giữa trên Cạnh khung 2. F3 có 2 miếng phòng trường hợp bạn có dây nối nhanh đã được bấm sẵn.
4. Hoan hô, "Handy Hose Reel" của bạn đã hoàn thành! Giờ ra ngoài vừa chạm vào cỏ, vừa tưới nó thôi!

5. Ghi chú cập nhật

01/06/2025 – Bản revision 0 được xuất bản.
