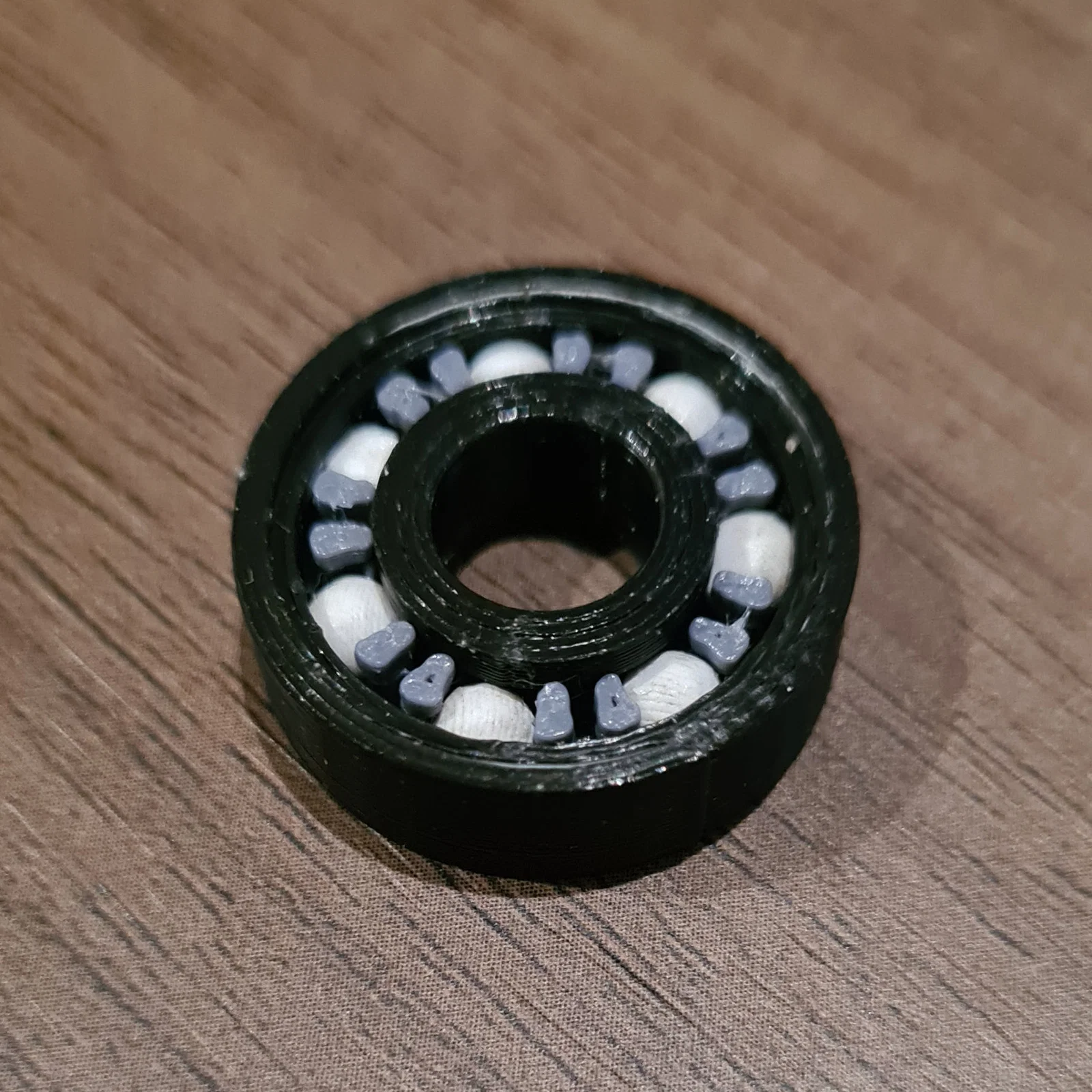

608 Bearing Nhựa In 3D

Phiên bản 608 Bearing chuẩn kích thước, với đường kính trong, ngoài chính xác và bi 4mm. Có thể dùng có hoặc không có nắp đậy hai bên. Cần lắp ráp và xử lý hậu kỳ cho các viên bi cũng như loại bỏ vật liệu hỗ trợ khỏi rãnh ngoài, nhưng các bộ phận hỗ trợ đều có sẵn để giúp đỡ.

Một vài cài đặt in:

• Chiều cao lớp: 0.2mm
• Lớp trên và dưới dạng đồng tâm
• Đường nối ngẫu nhiên (trong và ngoài)
• Chỉ hỗ trợ khi in trên bàn (chỉ cho rãnh ngoài)
• Lớp giao diện trên cùng: 2 (chỉ cho rãnh ngoài)

Đối với các viên bi, bạn có thể cần điều chỉnh cài đặt một chút, nhưng in không cần hỗ trợ và có viền (brim) với khoảng cách nhỏ đã hoạt động tốt. Tôi đã thử một vài lần nhưng bị lỗi vì bi bị di chuyển. Hãy thử dùng hỗ trợ. Tôi cũng có kinh nghiệm tốt khi in không cần hỗ trợ hoặc viền và dùng đế (raft) hoạt động như viền có mật độ hỗ trợ. Tôi in hầu hết các viên bi với 100% độ điền đầy, nhưng với kích thước của chúng, ngay cả 15% độ điền đầy cũng tạo ra một hình cầu gần như đặc.

Giả sử tất cả các bộ phận đã được in:

Bước 1: Sử dụng các Tấm Rãnh (trục, tấm phẳng và tấm có rãnh - và một mũi khoan) đổ bi vào các rãnh, lắp trục vào tấm phẳng sao cho phần lục giác khớp vào. Dùng máy khoan gắn vào trục, vận hành bi cho đến khi tất cả các cạnh thô ráp được làm sạch. Đừng ấn quá mạnh hoặc quá nhanh, chúng sẽ được làm mịn với một chút kiên nhẫn. Tôi thậm chí còn thử chà nhám mịn dưới tấm rãnh phẳng, nhưng nó gây khó chịu hơn và có vẻ không cần thiết. Tôi chỉ có bảy viên bi trong thiết bị, nhưng bạn hoàn toàn có thể thêm nhiều hơn.

Bước 2: Mảnh hình lưỡi liềm chỉ để hỗ trợ việc nạp bi. Nó giữ tất cả các viên bi trong các rãnh khi bạn di chuyển bi quanh rãnh. Đặt mảnh hỗ trợ hình lưỡi liềm vào bên trong rãnh ngoài, sang một bên. Đặt cả rãnh trong vào. Bây giờ, lấp đầy khoảng trống bằng 7 viên bi. Dùng nhíp hoặc tăm, di chuyển các viên bi sao cho chúng cách đều nhau. Mảnh hỗ trợ hình lưỡi liềm chỉ cần thiết cho đến khi một trong các viên bi có thể di chuyển trong các rãnh, sau đó hãy để nó rơi ra.

Bước 3: Khi các viên bi đã được đặt cách đều nhau, lắp lồng vào.

Bước 4: (Tùy chọn) Thêm nắp.

Việc lắp nắp có thể hơi khó. Đảm bảo rãnh sạch.

Các bản sửa đổi:

Tôi đã cập nhật tệp nắp để bao gồm một số khe hở để hỗ trợ việc lắp đặt.
