Kẹp Giữ Có Đế Nam Châm

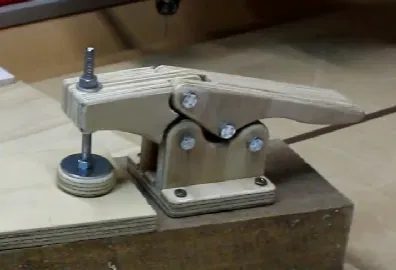

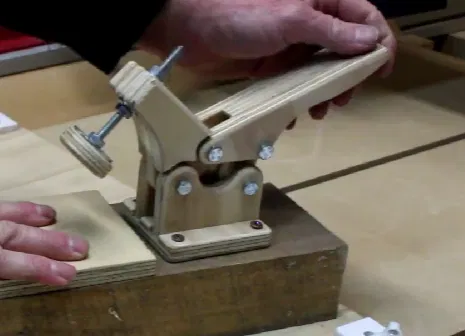

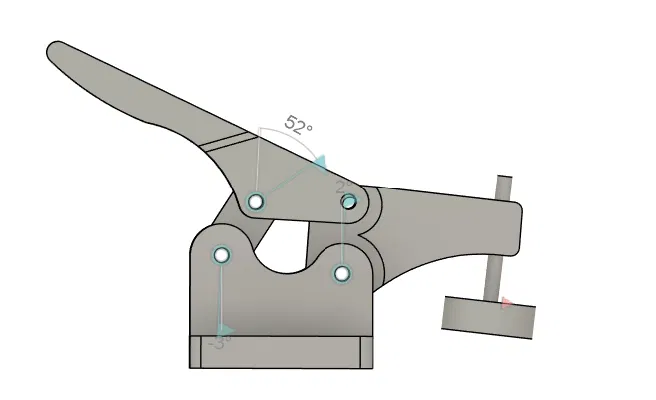

Đây là bản làm lại từ cái kẹp gỗ của CNCnuts trên YouTube. Thiết kế này được chỉnh sửa cho in 3D và sử dụng nam châm để dính vào bàn máy. Chiều cao của đầu kẹp có thể điều chỉnh được và tôi khuyên dùng long đền ở mọi khớp nối để chuyển động trơn tru.

Các khớp nối được nối với nhau bằng bu lông M6, và đầu kẹp cũng bao gồm một bu lông M6 dài có đầu lục giác cố định vào đầu kẹp. Nên dùng keo siêu dính hoặc đai ốc để cố định đầu lục giác và đầu kẹp.

Đế kẹp sử dụng 4 nam châm neodymium tròn để cung cấp lực bám tốt vào bàn máy laser (kích thước nam châm - 15x3mm). 2x bu lông M6x1" [cho tay cầm], 2x bu lông M6x2" [cho đế], 1x bu lông M6x(3-4)" [cho đầu kẹp].

Bạn có thể gắn thêm một miếng TPU/cao su ở đầu kẹp vì nó sẽ giúp kẹp vật thể tốt hơn. Vui lòng điều chỉnh chiều cao của đầu kẹp nếu cần, nếu không kẹp có thể bị bung ra khỏi bàn máy.

Link tới video kẹp gỗ là ở đây, bạn có thể tham khảo nếu có bất kỳ câu hỏi hay thắc mắc nào về cách lắp ráp kẹp.
