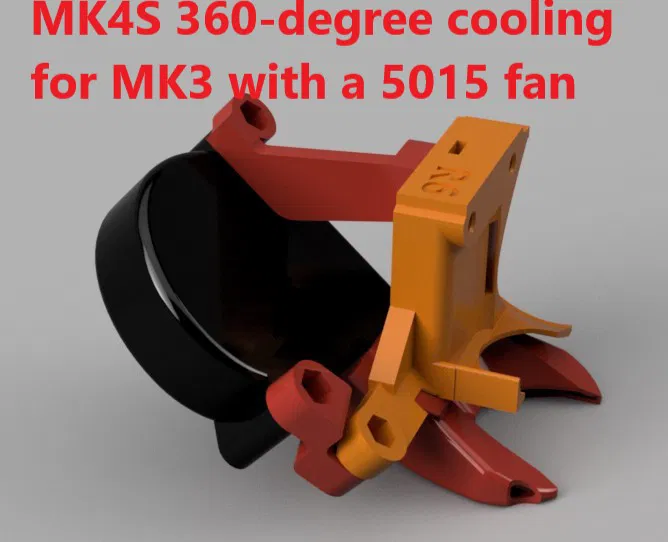

Hệ thống làm mát 360 độ MK3S/MK3.5 lấy cảm hứng từ MK4S
Bản độ ống dẫn quạt 360 độ cho MK3S/MK3.5, lấy ý tưởng từ MK4S nhưng không phải bản sao thu nhỏ. Sử dụng quạt 5015 nguyên bản, chỉ cần in 4 bộ phận. Người dùng được khuyến khích chia sẻ phản hồi và ảnh sản phẩm để cải thiện.
Mô tả

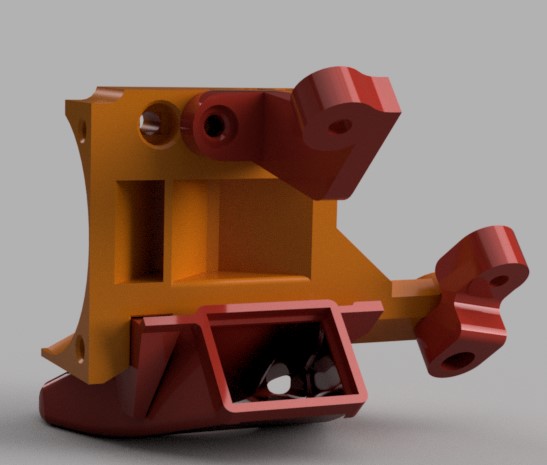

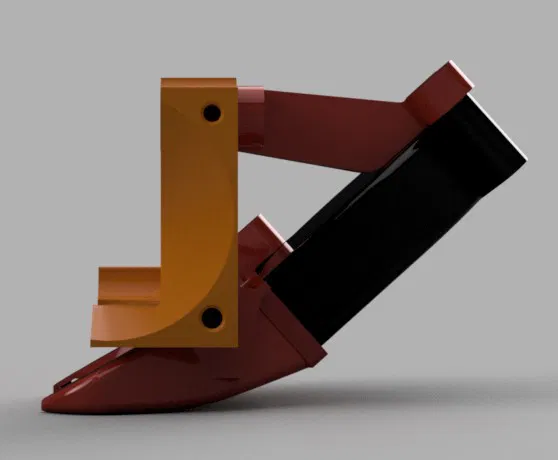

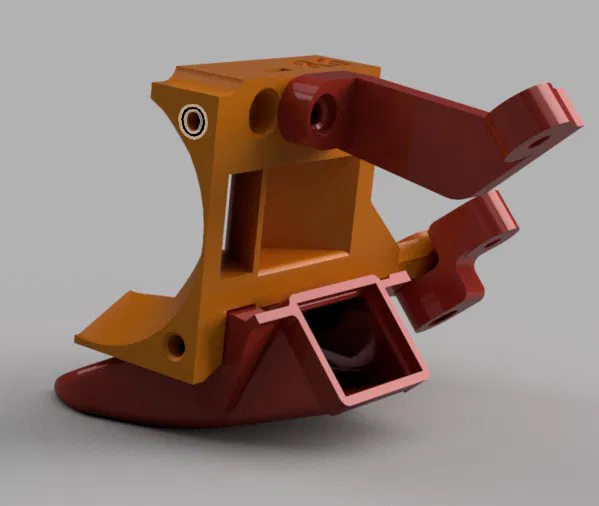

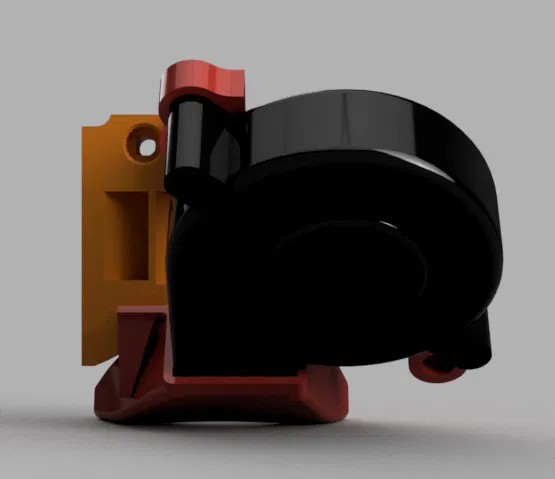

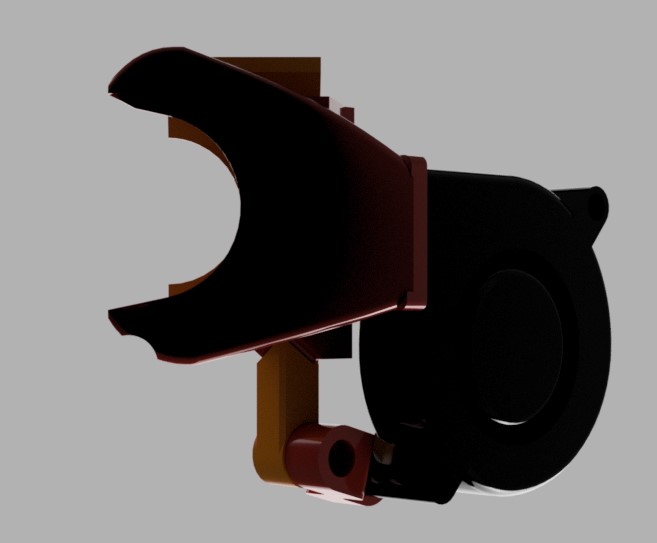

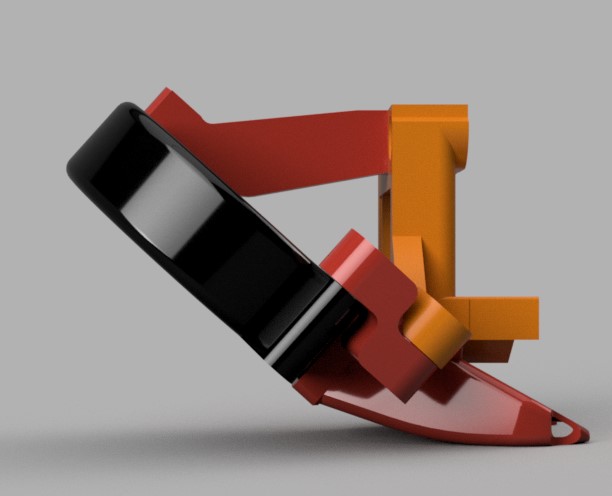

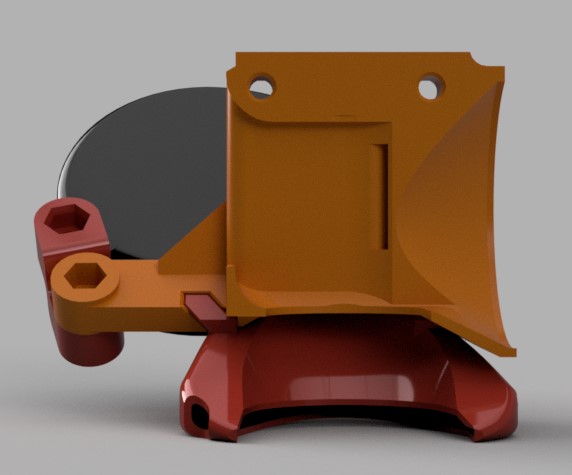

Đây là hệ thống làm mát 360 độ được thiết kế đặc biệt cho MK3, lấy cảm hứng từ MK4S (@Prusa3d). Nó không phải là bản sao thu nhỏ của phiên bản dành cho MK4S. Bản độ này sử dụng quạt nguyên bản của MK3S: 5015. Bản độ chỉ yêu cầu in bốn bộ phận đi kèm và một ốc M3x8 cùng đai ốc. Bạn sẽ sử dụng các ốc còn lại từ hệ thống làm mát nguyên bản.
Mặc dù mô hình được thiết kế nhưng không được in bởi tôi, có thể giả định rằng việc người dùng thực hiện xác nhận tính hữu ích của ý tưởng cho các phiên bản MK3 khác nhau.
Thông số in:
Thông số in và loại sợi như khuyến cáo của @Prusa3d.
Bình luận của tôi:
Tôi nảy ra ý tưởng cải thiện việc làm mát bằng cách sửa đổi ống dẫn quạt từ MK4S cho MK3S. Prusa có một cơ sở dữ liệu bộ phận sẵn có tuyệt vời, cho phép tôi phân tích hình học của ống dẫn quạt MK4S và điều chỉnh nó cho một máy in có quạt 5015. Tôi đã chọn MK3S để thử nghiệm. Tôi muốn sử dụng kinh nghiệm này để .
Vì vậy, nếu bạn in và lắp đặt dự án này trên MK3S của mình, vui lòng đăng ảnh và cho tôi biết liệu dự án có đạt được mục đích hay không và liệu nó có cần điều chỉnh gì không. Tôi rất vui được nghe phản hồi của bạn và cố gắng thực hiện bất kỳ cải tiến cần thiết nào.
KẾT LUẬN
💚💚💚 Nếu bạn thích dự án, vui lòng nhấn like.💚💚💚
Đăng ảnh sản phẩm của bạn và cho tôi biết kết quả nhé.
Nếu ai có bất kỳ nhận xét nào về chúng - tôi rất sẵn lòng lắng nghe và cải thiện các mô hình.
☕☕☕☕☕☕☕☕☕☕☕☕☕☕☕☕☕☕☕☕☕☕☕☕☕☕☕☕☕☕
Dự án của tôi có mang lại niềm vui, tiết kiệm thời gian hay giải quyết vấn đề của bạn không? Hãy chia sẻ trải nghiệm của bạn với tôi và làm bừng sáng ngày của tôi - hãy mua cho tôi một ly Ko-fi!
☕☕☕☕☕☕☕☕☕☕☕☕☕☕☕☕☕☕☕☕☕☕☕☕☕☕☕☕☕☕
Cập nhật ngày 01.06.2025
Tôi đã cập nhật mô tả.
Cập nhật ngày 14.05.2025
Tôi đã thêm ống dẫn quạt phiên bản 5. Phiên bản 4 có một bộ phận giữ hơi chặt (phiên bản không có ốc).
Cập nhật ngày 07.05.2025
Theo bình luận của @milfordoj, tôi đã thêm phiên bản ống dẫn quạt V4 đa năng - đây là phiên bản cải tiến, hoạt động tốt cho cả máy in có vỏ và không có vỏ - được cập nhật với các giải pháp lấy từ ống dẫn quạt Core ONE.
Cập nhật ngày 22.02.2025
Tôi đã thêm phiên bản V3 có phần cắt để đặt vớ silicon.
Cập nhật ngày 19.01.2025
Xem xét các bình luận mới nhất từ @Wolfy_470990 Tôi đã thêm phiên bản fanDuct360mod_v3.stl là phiên bản V2 về mặt hình học, có thêm không gian cho đai ốc M3nS.
Cập nhật ngày 08.01.2025 Tôi đã thêm fanDuct360mod_v2 (phiên bản 2): theo yêu cầu của @ZsoltKallai_1242406, tôi đã điều chỉnh ống dẫn quạt cho hotend có vớ silicon và giảm chiều cao treo xuống 1.5mm so với chiều cao làm mát tiêu chuẩn cho MK3S.
