AMASS XT30U-F Panel Mount

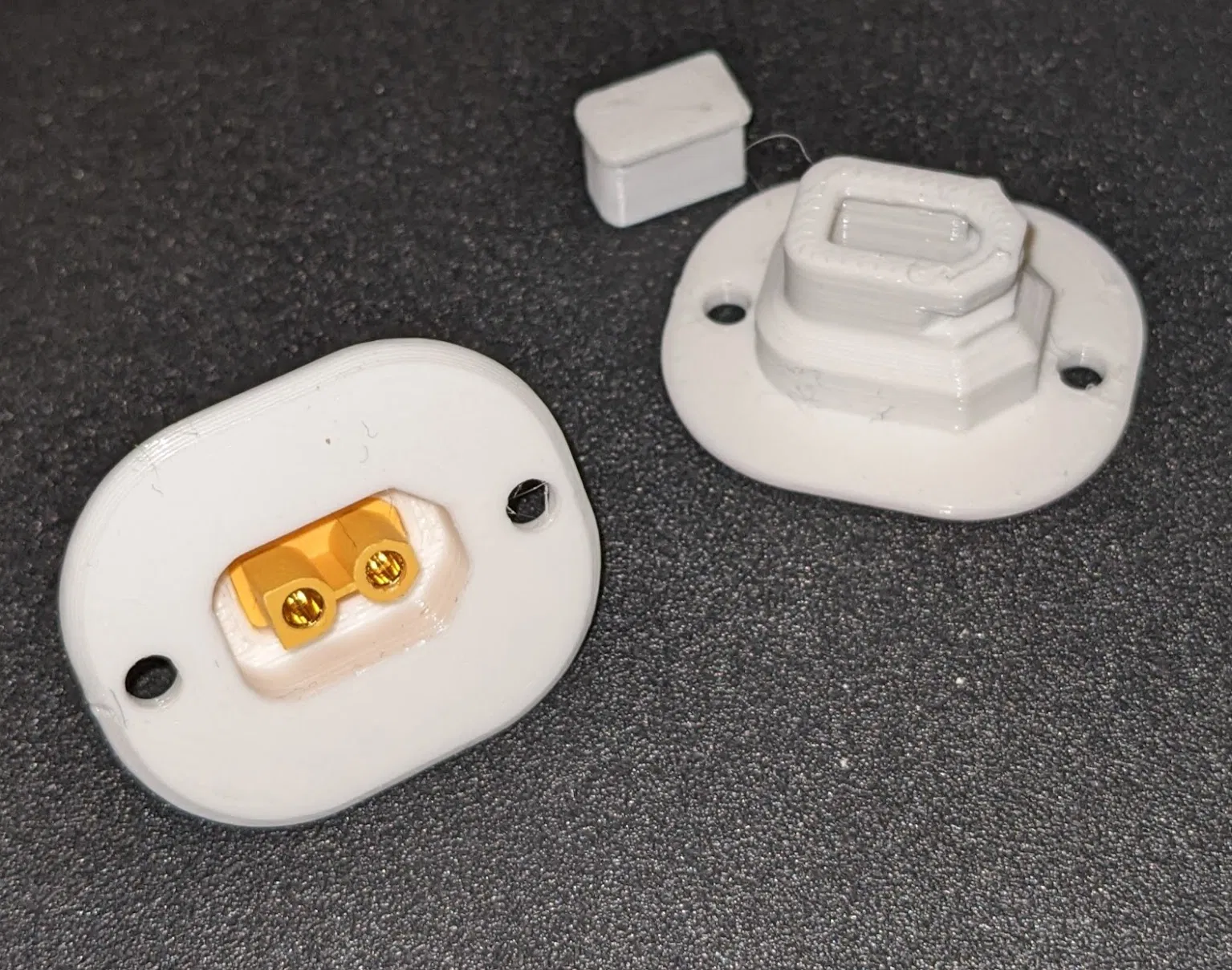

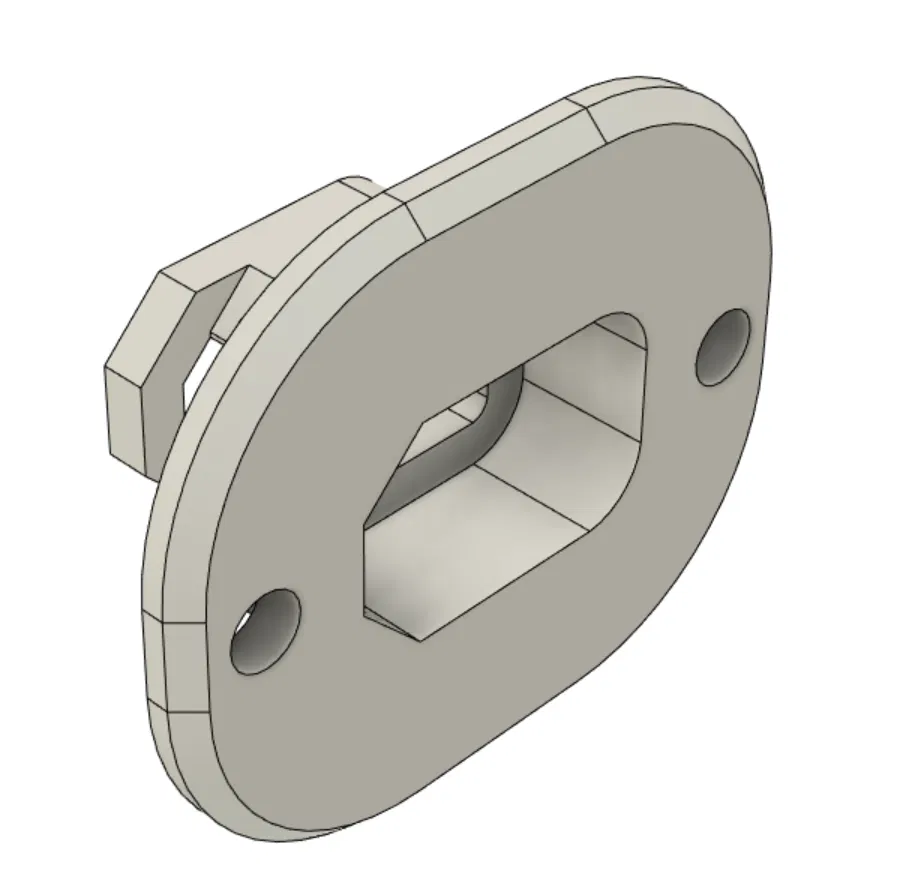

Tiện lợi quá phải không nếu gắn được đầu nối XT30U-F ra phía sau vỏ máy? Cái này là để làm việc đó đó. Đầu nối XT30U-F sẽ nằm phẳng ở mặt ngoài và lõm vào 1mm ở mặt trong, cố định bằng phần cứng M3, rất chắc chắn.
Mô tả
Lưu ý: Theo quy ước, XT30U-F là ngõ ra nguồn, không phải ngõ vào. Bạn không muốn các chốt đấu nối bị hở khi cắm vào. Vì vậy, đừng dùng cái này để cấp nguồn cho dự án của bạn. Cảm ơn niZmo đã chỉ ra thiếu sót này.
Phần cứng lắp M3.

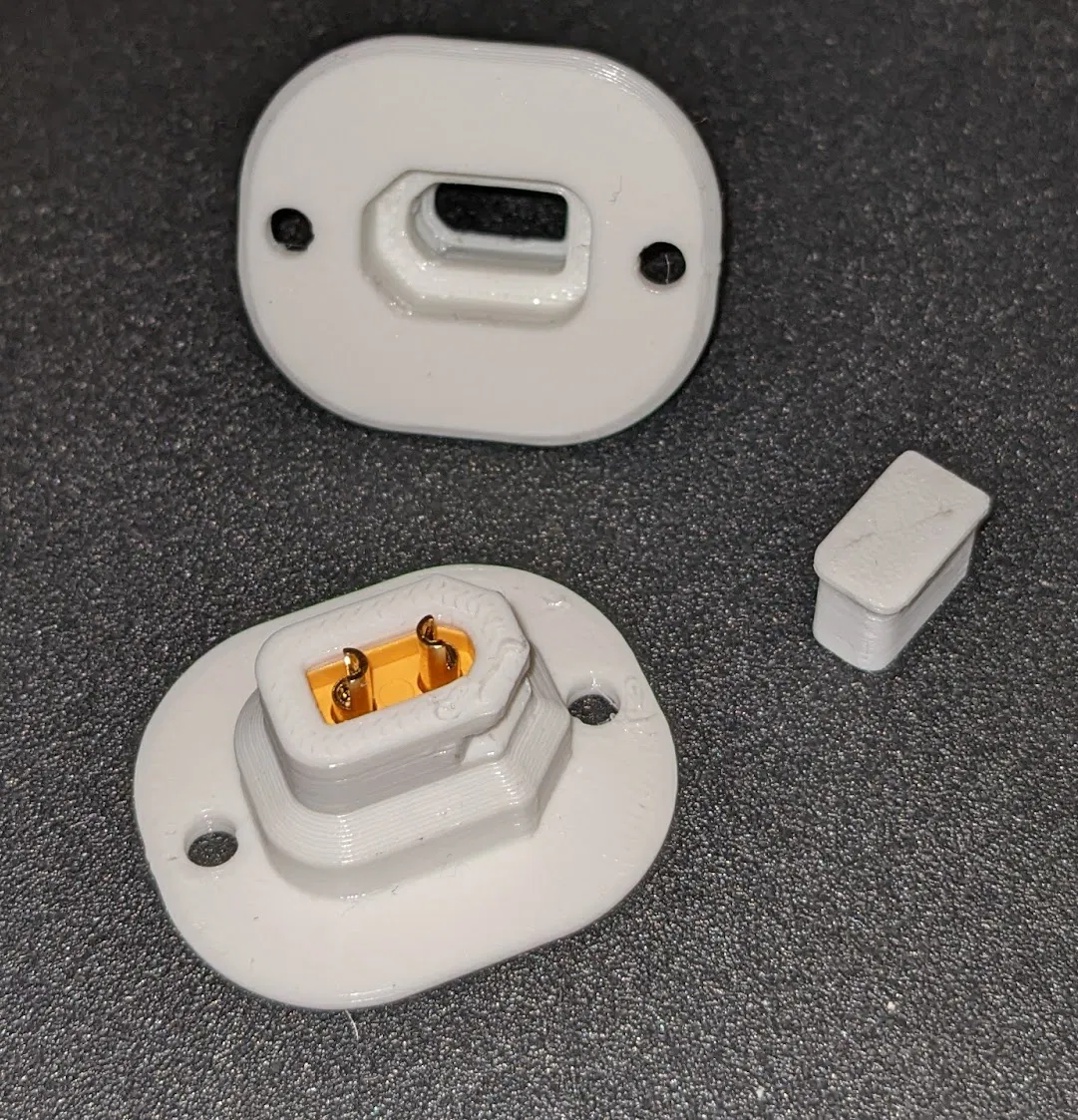

Bộ adapter giữ một đầu nối XT30U-F (hàng thật, không tính hàng giả) nằm phẳng ở mặt ngoài và lõm vào 1mm ở mặt trong. Tôi khuyên bạn nên hàn dây vào đầu nối trước khi lắp vào bộ mount. Có khoảng hở 2mm xung quanh chỗ lắp XT30U-M nên bạn có thể dùng các nắp in 3D hoặc các phụ kiện khác.
Đầu nối có một gờ ở phía sau để không bị chui hết ra ngoài, với độ bám đủ chắc để nó không bị tuột ra trừ khi bạn cố tình kéo, tuy nhiên, có một khe ở phía sau để bạn nhỏ một giọt keo siêu dính nếu muốn nó cố định vĩnh viễn.
Tôi đã in với chế độ có hỗ trợ.

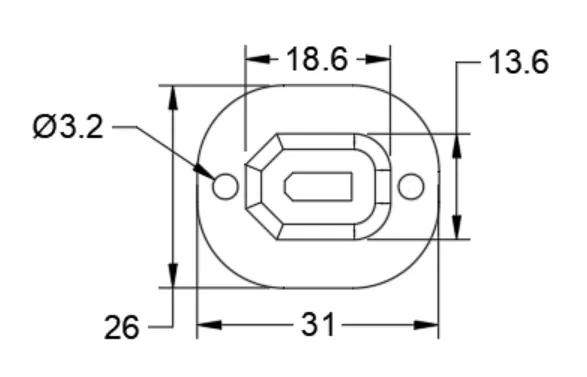

Thiết kế này dựa trên bảng dữ liệu của AMASS được lấy từ: https://www.tme.eu/Document/3cbfa5cfa544d79584972dd5234a409e/XT30U%20SPEC.pdf ngoại trừ việc tôi đã thay đổi các cạnh cong trong bảng dữ liệu thành các góc 45 độ như trên các bộ phận thực tế.
