BÁNH RĂNG! (Hệ mét)

Xem bộ bánh răng Đế quốc của tui tại đây để có kích thước răng tiện lợi cho các vật được thiết kế theo inch.

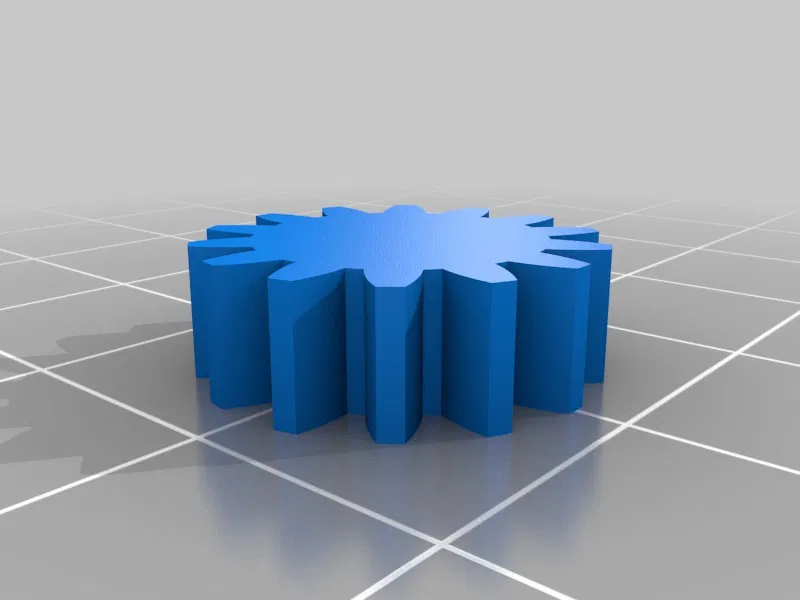

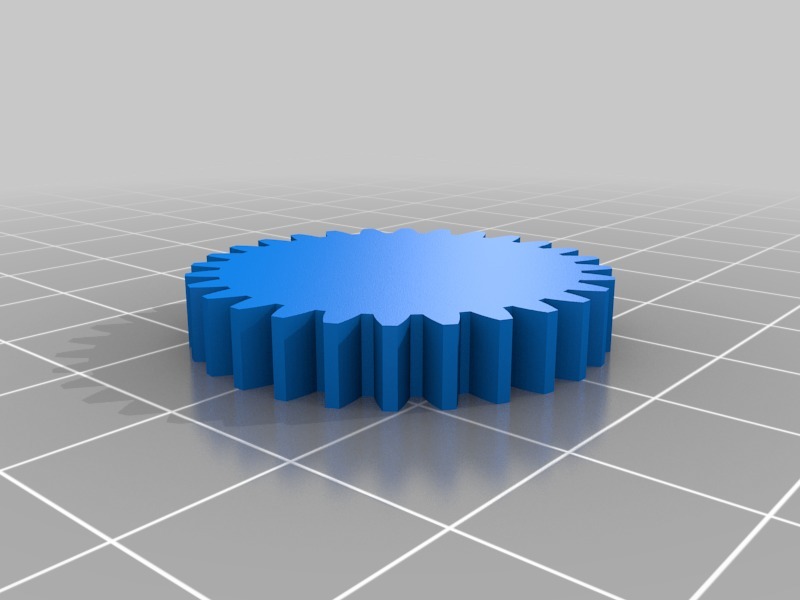

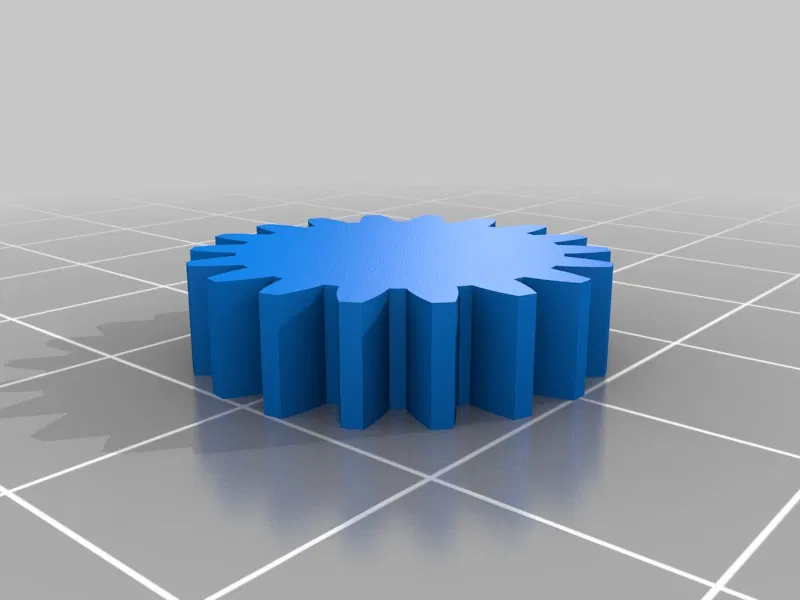

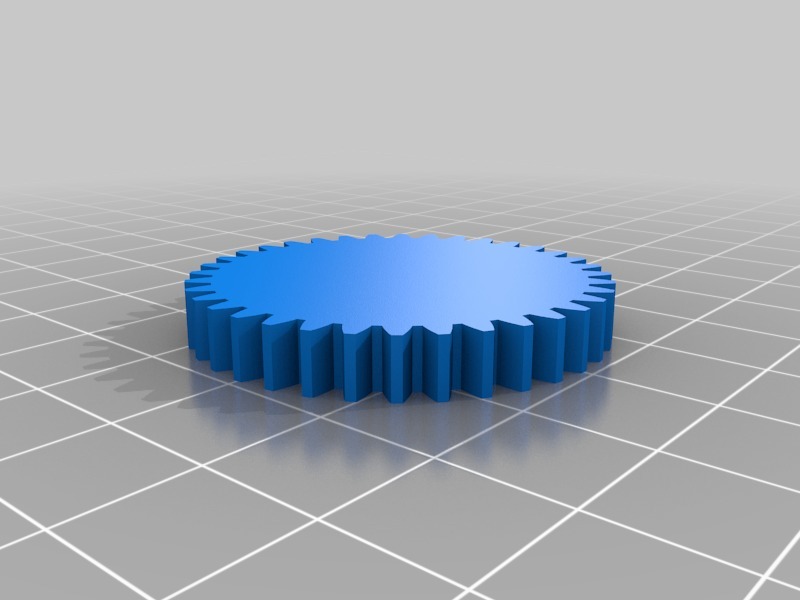

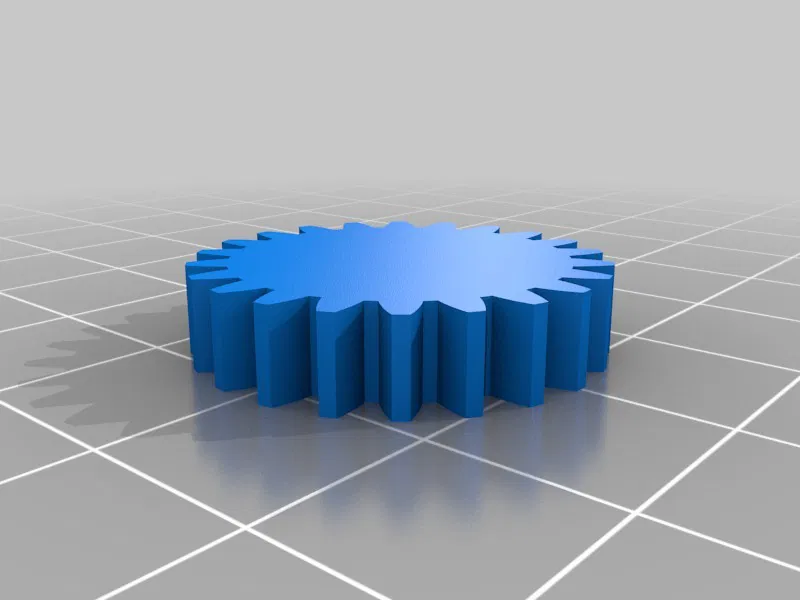

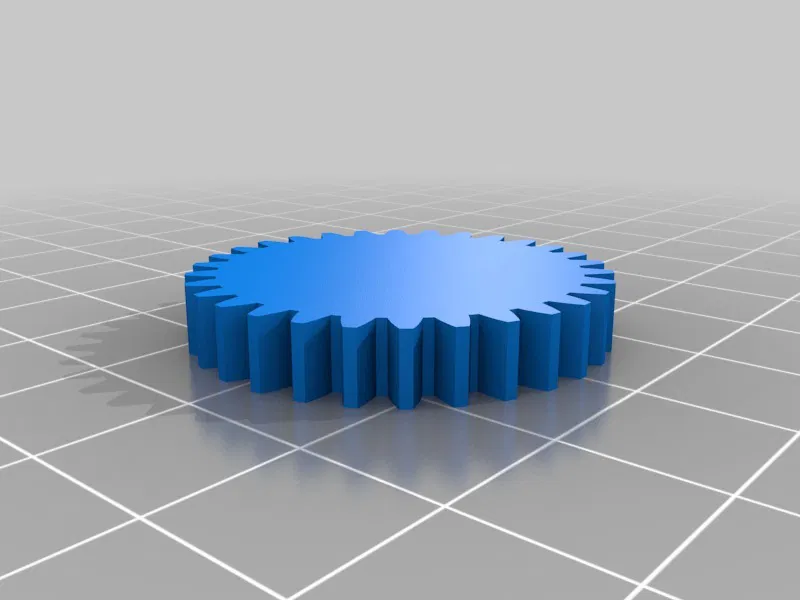

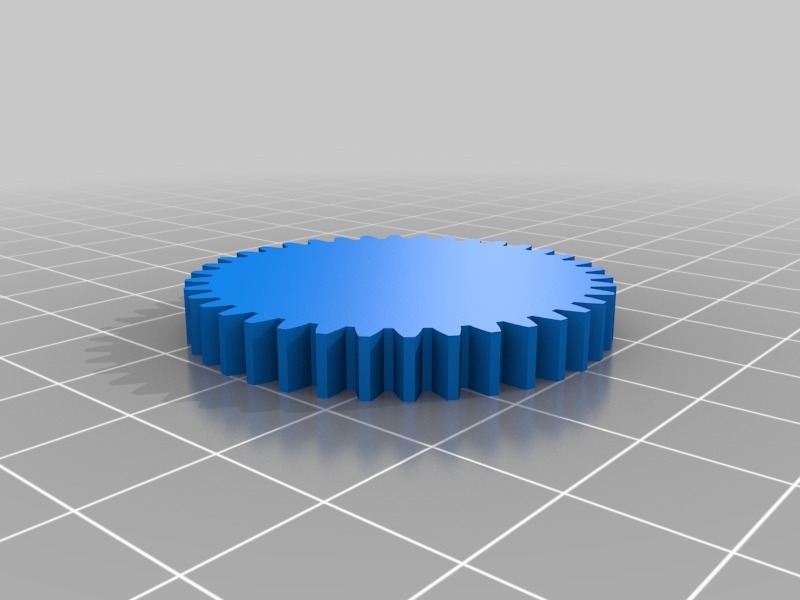

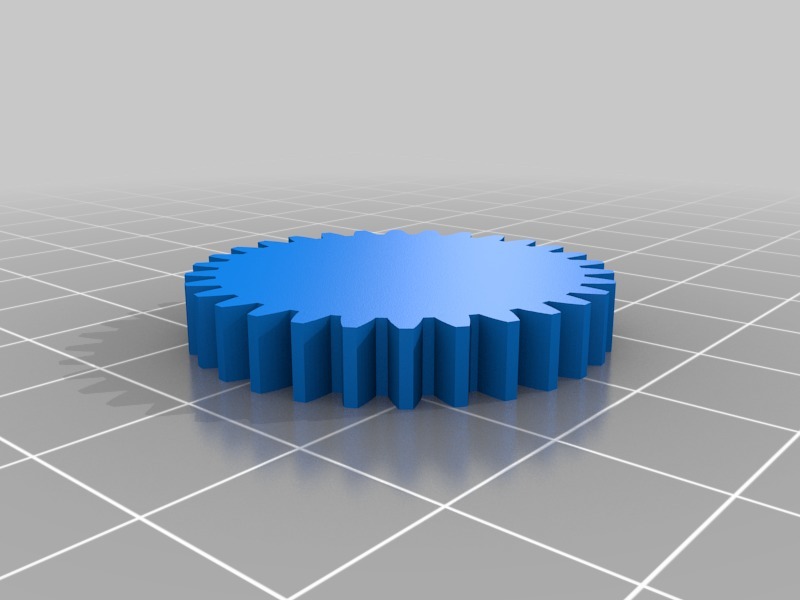

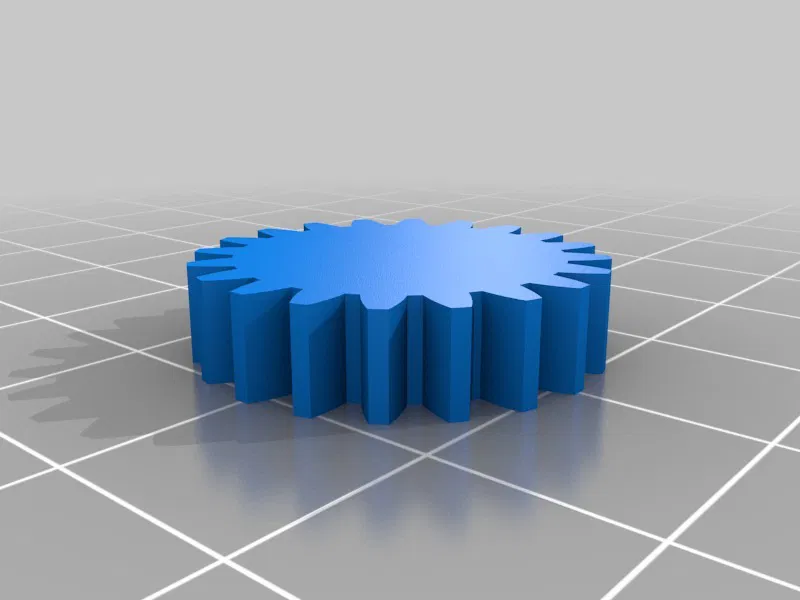

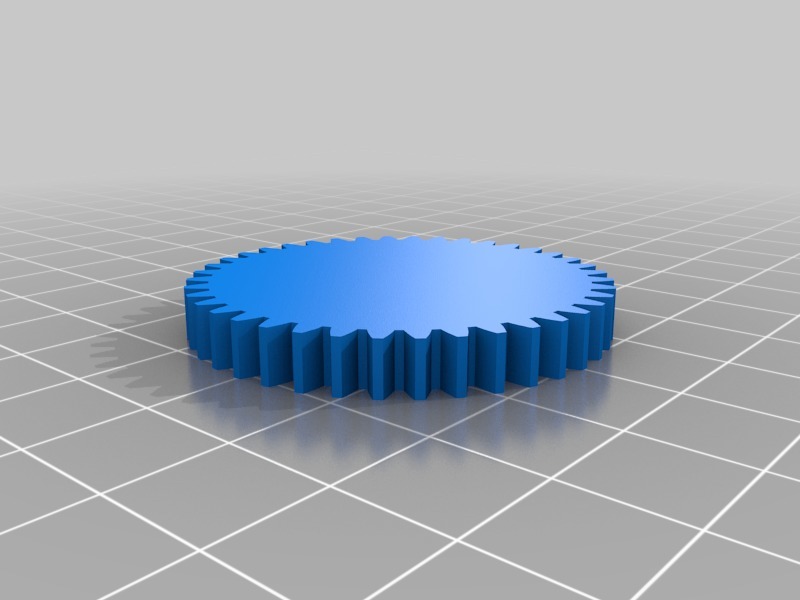

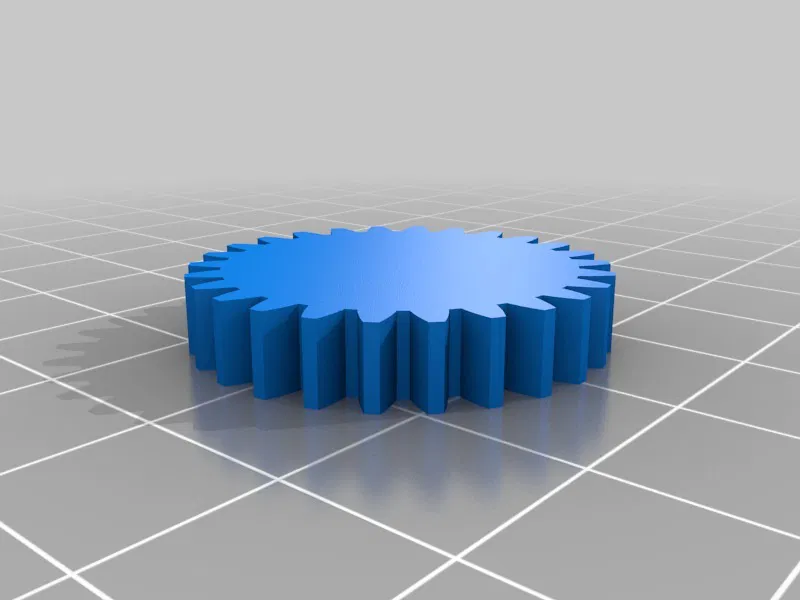

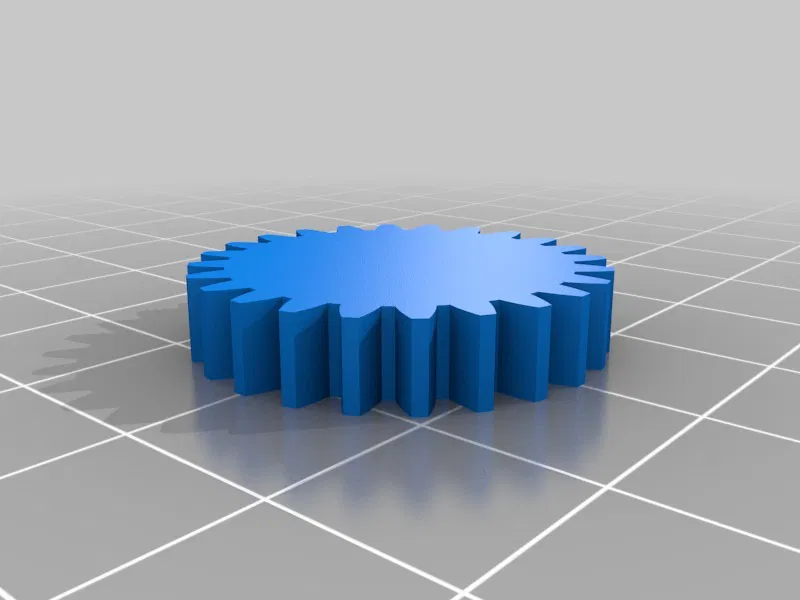

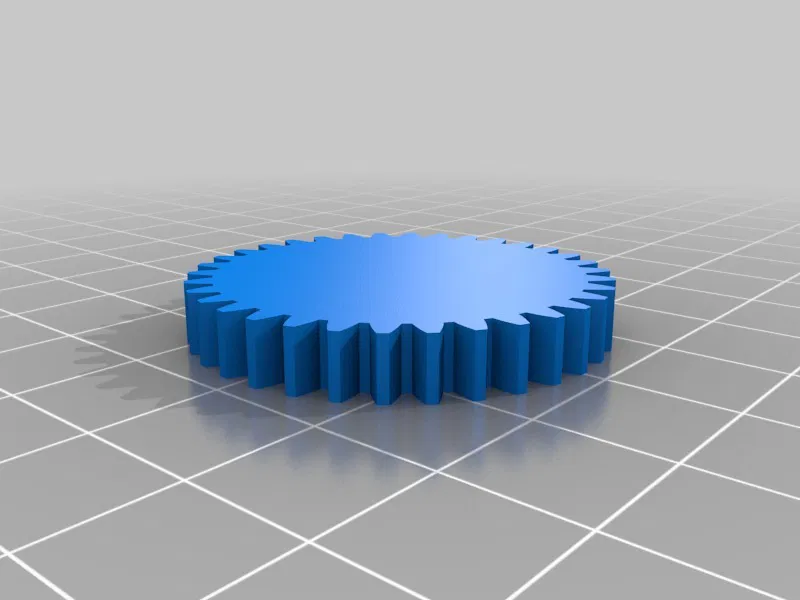

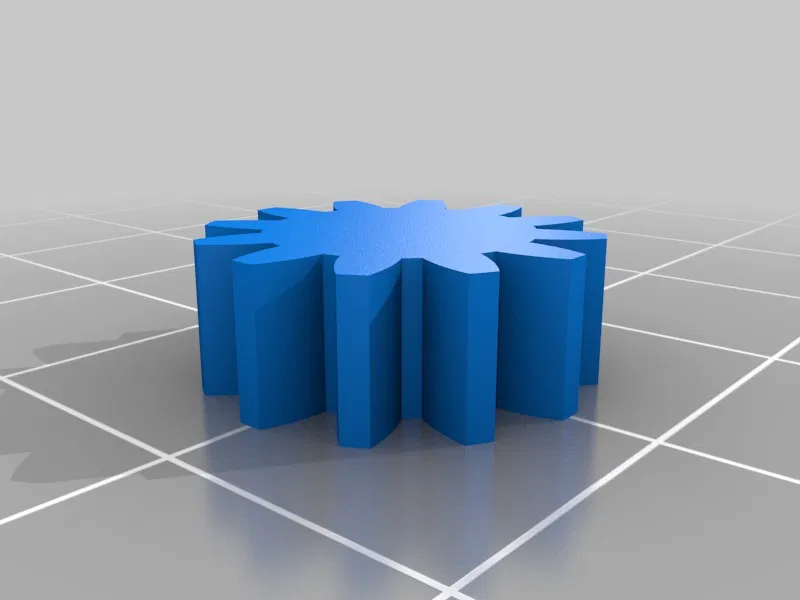

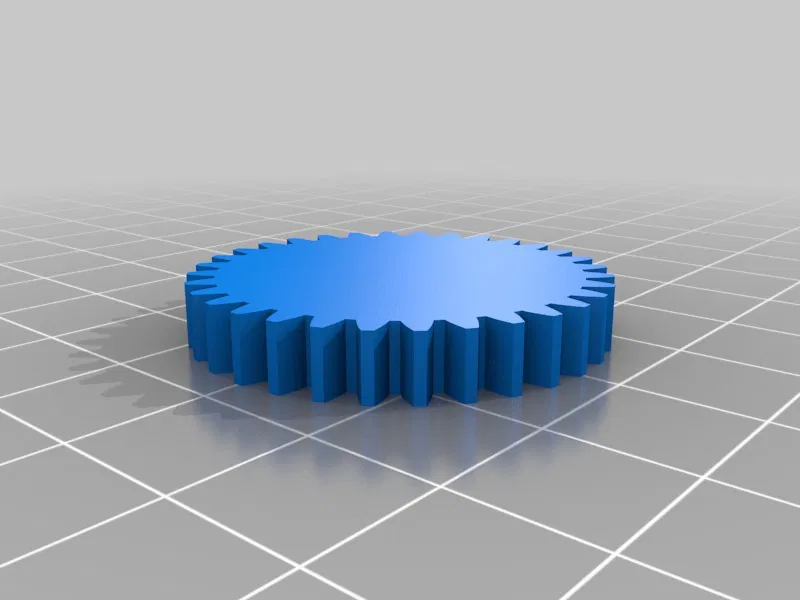

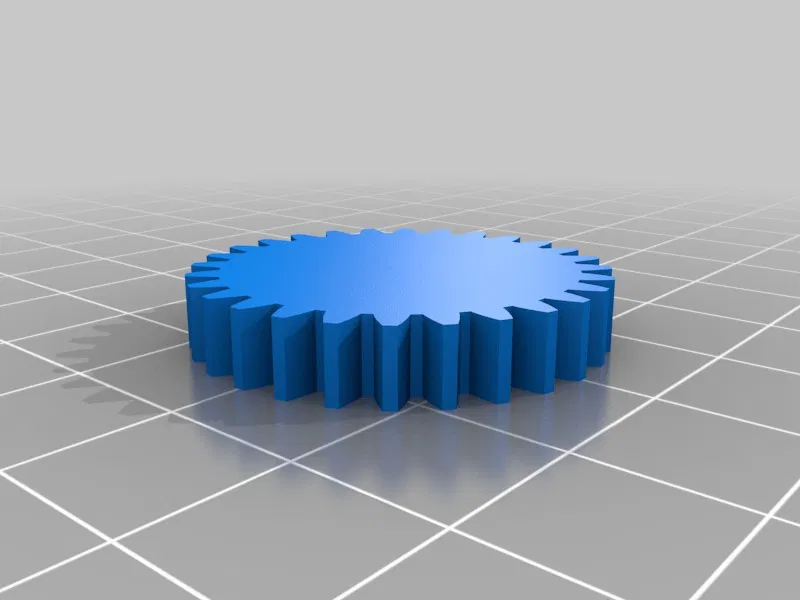

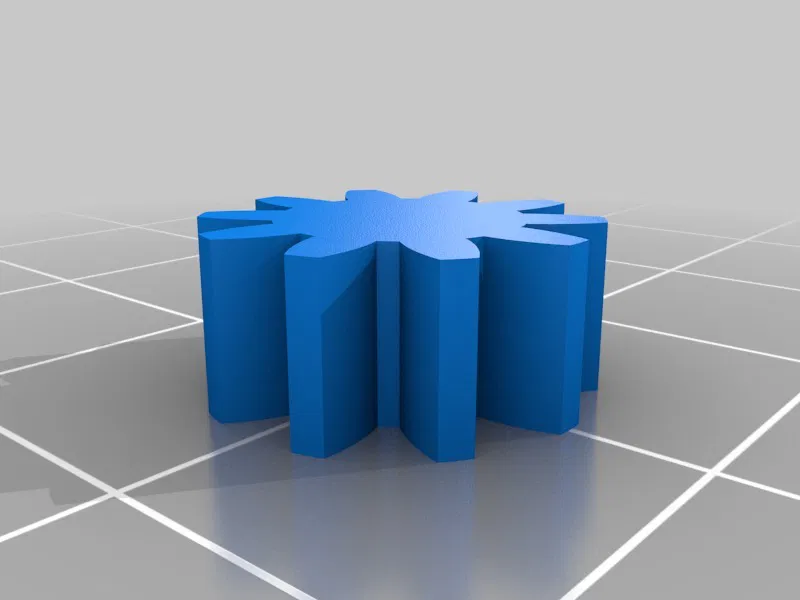

Đây là một bộ bánh răng ăn khớp với bước đường kính (P) là 1 răng/mm. Tui có kèm theo bánh răng từ 10-40 răng, tăng dần 2 răng. Đối với bánh răng trong bộ này, khoảng cách tâm chỉ đơn giản là một nửa tổng số răng giữa 2 bánh răng, tính bằng mm. Tui có giải thích phép tính này bên dưới.

Đây là các biên dạng bánh răng thực thụ, được thiết kế bằng phần mềm kỹ thuật chuyên nghiệp với góc áp lực 20 độ phổ biến. Tui cũng có một bộ bánh răng Đế quốc với bước đường kính 20 răng/inch. Ngoài ra, tui có đính kèm file bộ phận của Inventor phòng trường hợp có ai muốn dùng Inventor để sửa đổi chúng (dù họ có thể dễ dàng tạo ra bánh răng này bằng Inventor).

Để có được khoảng cách tâm giữa 2 bánh răng, bạn sử dụng đường kính chia (D) của mỗi bánh răng. Công thức tính đường kính chia là D=N/P trong đó N là số răng. Khoảng cách tâm sau đó là (D1+D2)/2.

Điều này là do đường kính chia đại diện cho đường kính của một hình trụ tưởng tượng mà bề mặt của nó sẽ tiếp xúc với bề mặt của hình trụ tưởng tượng đại diện cho một bánh răng đối diện, vì vậy khoảng cách tâm là tổng các bán kính (một nửa của D) của 2 bánh răng ăn khớp.
