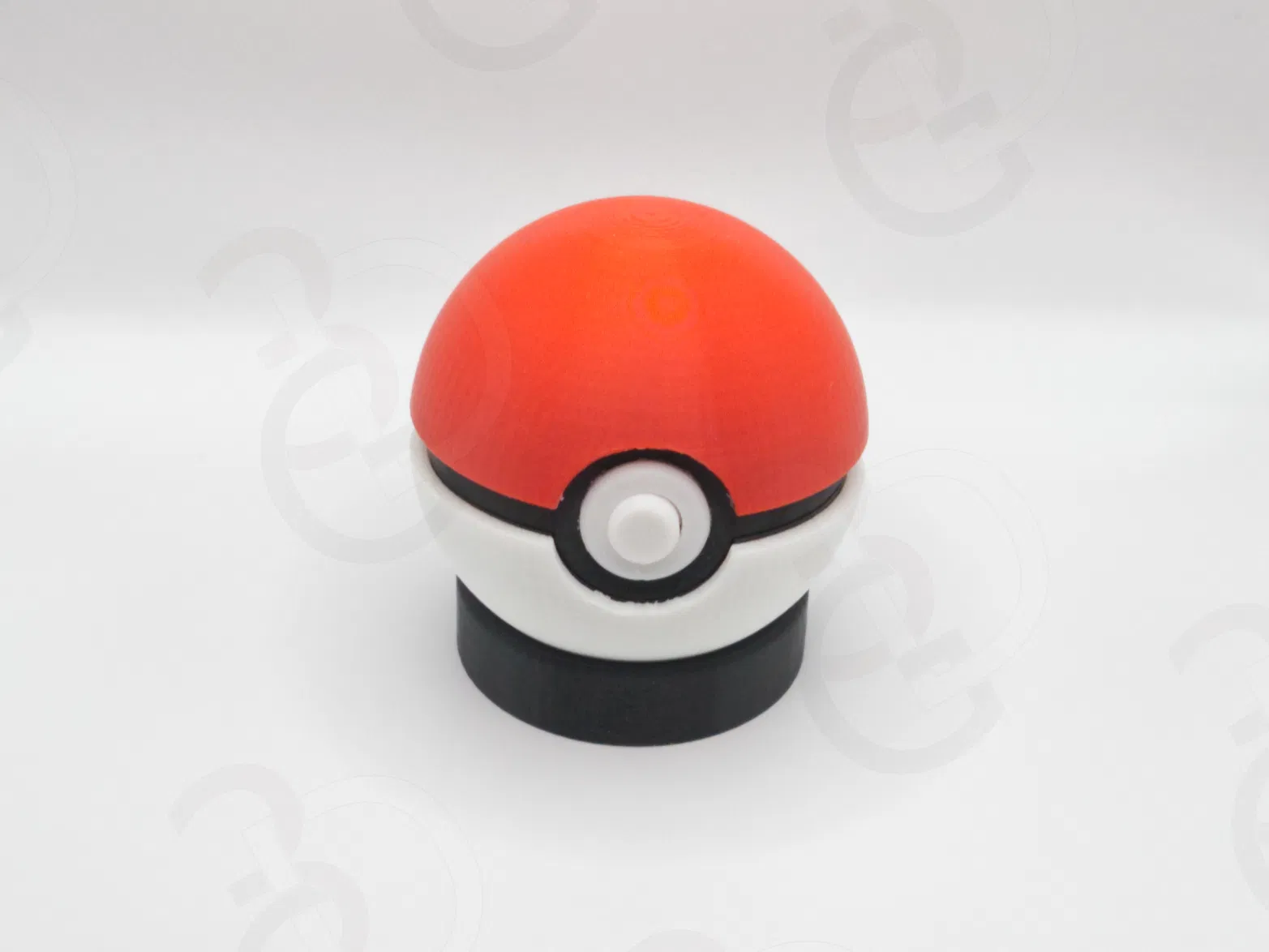

Pokeball Chức Năng Chi Tiết Đầy Đủ

Xin chào mọi người, mình mang đến cho các bạn một quả Pokeball chi tiết đầy đủ, hoạt động tốt và dễ in! Như mọi thiết kế của mình, mình đã cố gắng tạo ra thứ gì đó có thể in mà không cần hoặc chỉ cần rất ít vật liệu hỗ trợ mà vẫn trông đẹp.

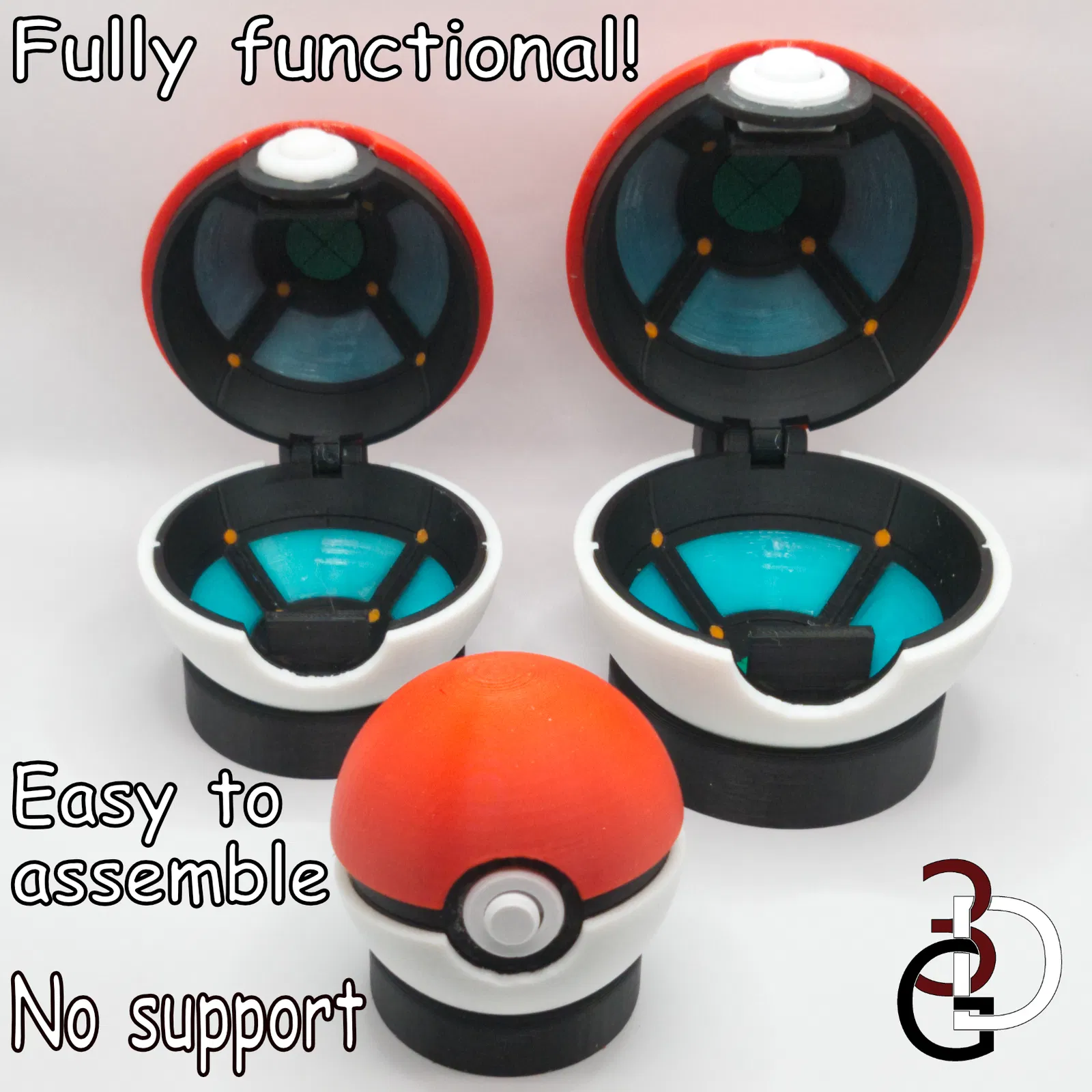

Mục tiêu của mình cho thiết kế này là:

• ✔ KHÔNG cần hỗ trợ
• ✔ Chi tiết nội thất đầy đủ
• ✔ Nút bấm / chốt hoạt động
• ✔ Dễ lắp ráp
• ✔ Phiên bản in một màu và đa màu
• ✔ Khả năng co giãn tốt

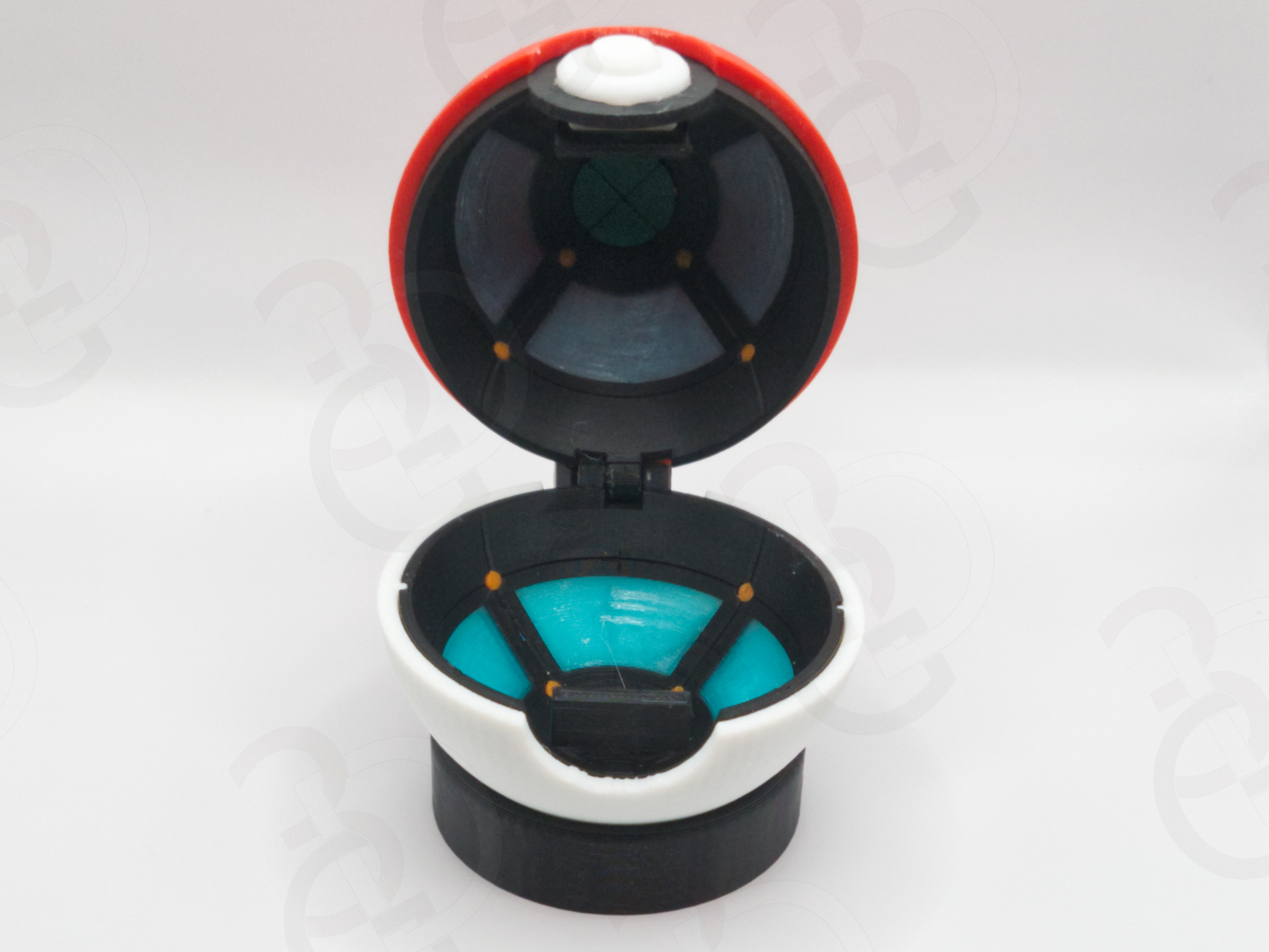

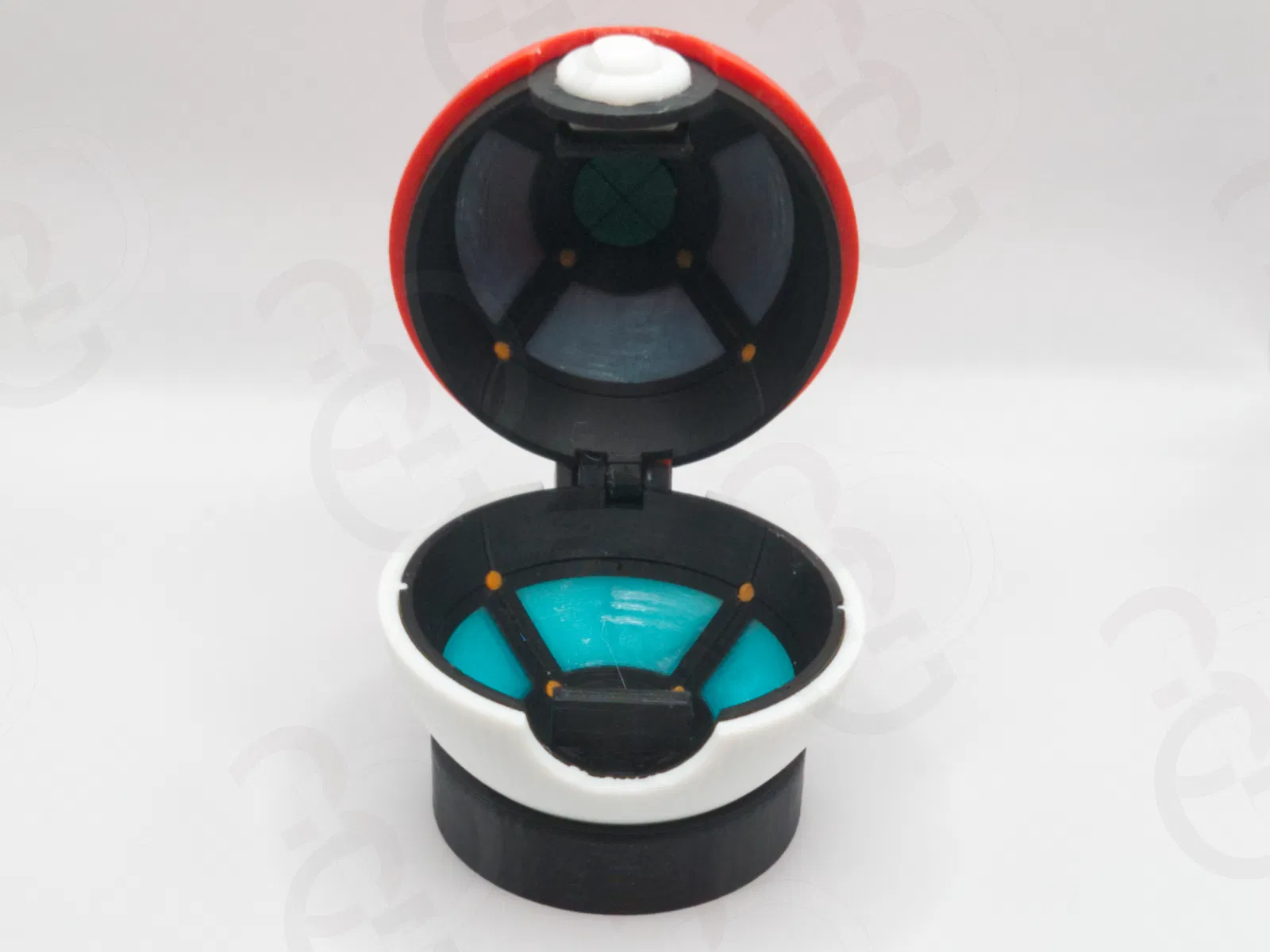

Mình đã làm cả phiên bản cơ bản và phiên bản chi tiết đầy đủ. Phiên bản cơ bản có chi tiết tối thiểu phòng khi bạn chỉ muốn dùng nó làm đạo cụ hoặc cho vào máy gacha. Phiên bản chi tiết đầy đủ thì đúng như tên gọi, có các tấm kính, chốt đồng, nguồn năng lượng và các rãnh.

Nhìn chung, mình rất hài lòng với kết quả này và hy vọng các bạn cũng thích nó như mình!

Nếu bạn thích thiết kế này và muốn ủng hộ mình hoặc có quyền bán các sản phẩm vật lý từ thiết kế của mình, vui lòng cân nhắc trở thành thành viên câu lạc bộ!

Nếu bạn in mô hình này, vui lòng chia sẻ thành phẩm để mình xem nhé! Ngoài ra, nếu bạn thích mô hình này, hãy cho nó một trái tim! Nếu có bất kỳ câu hỏi nào, cứ tự nhiên hỏi trong phần bình luận và mình sẽ cố gắng hết sức để trả lời.

Tỷ lệ co giãn:

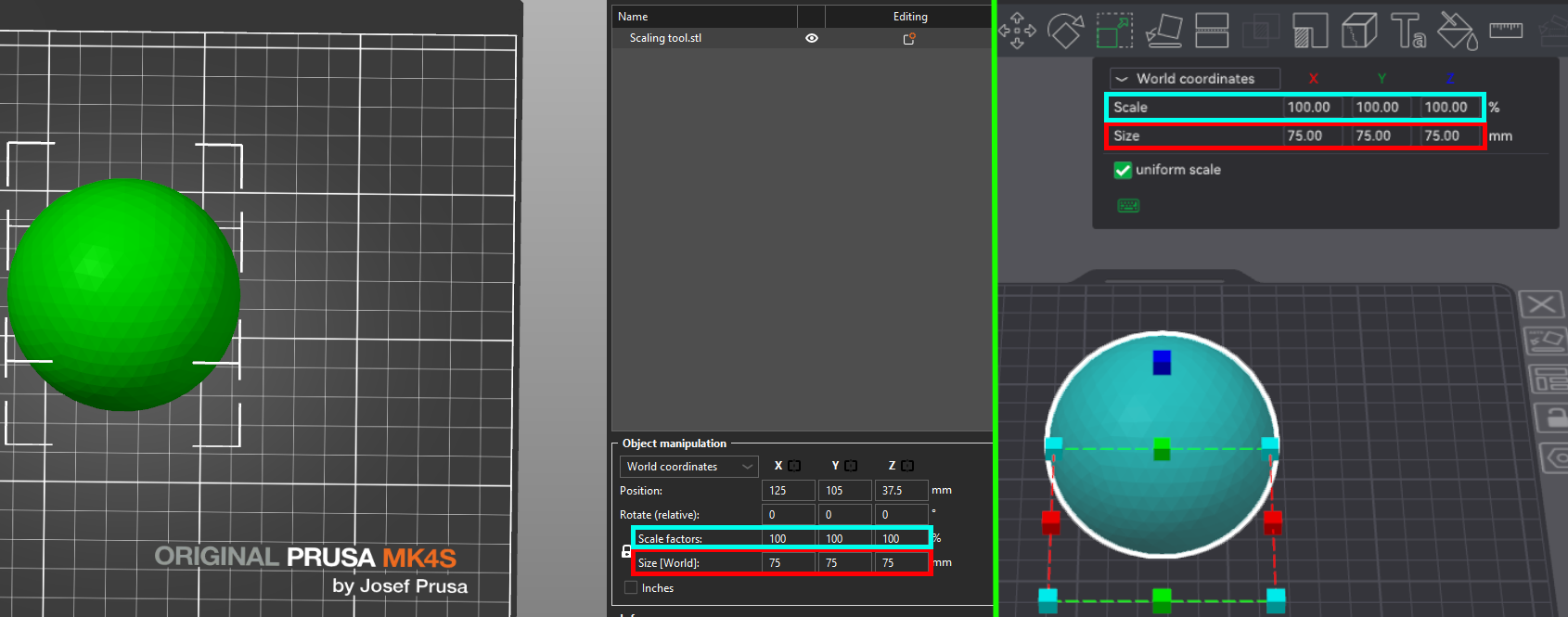

Kích thước ban đầu của mô hình này là ~75mm đường kính. Mình đã in thử thành công ở tỷ lệ 82% và 118%. Mình đã bao gồm một "công cụ co giãn" để giúp bạn xác định tỷ lệ % cho các bộ phận.

Bạn chỉ cần thay đổi "Kích thước" (hộp màu đỏ) thành đường kính bạn muốn cho kết quả cuối cùng và sau đó xem "Tỷ lệ" (hộp màu xanh lam) để biết tỷ lệ % mong muốn trên tất cả các bộ phận.

Giải thích tệp:

• 3mfs – Tệp 3mfs cho Prusa slicer và Bambu slicer, bao gồm mọi thứ bạn cần cho mỗi phiên bản được tách riêng trên các khay khác nhau. CÀI ĐẶT KHÔNG BAO GỒM (xem Hướng dẫn in)
• Pokeball basic design – Không có chi tiết, nhưng vẫn hoạt động. In nhanh, ít bộ phận.
• Pokeball full detail - Single color printer – Mọi thứ bạn cần để in chi tiết đầy đủ dưới dạng bản in một màu và dán lại với nhau.
• Pokeball full detail - Multicolor printer – Mọi thứ bạn cần để in chi tiết đầy đủ với máy in đa màu. (Mở các tệp bắt đầu bằng "TOP" và "BOTTOM" cùng lúc để căn chỉnh các bộ phận đúng cách).
• Bottom shell_V2 – Trong quá trình thử nghiệm, mình đã tạo ra phiên bản vỏ dưới mới ôm sát bản lề phía sau hơn một chút.
  • Slotted - Phiên bản chi tiết đầy đủ
  • Basic - Phiên bản không chi tiết (không có khe ở bên trong)

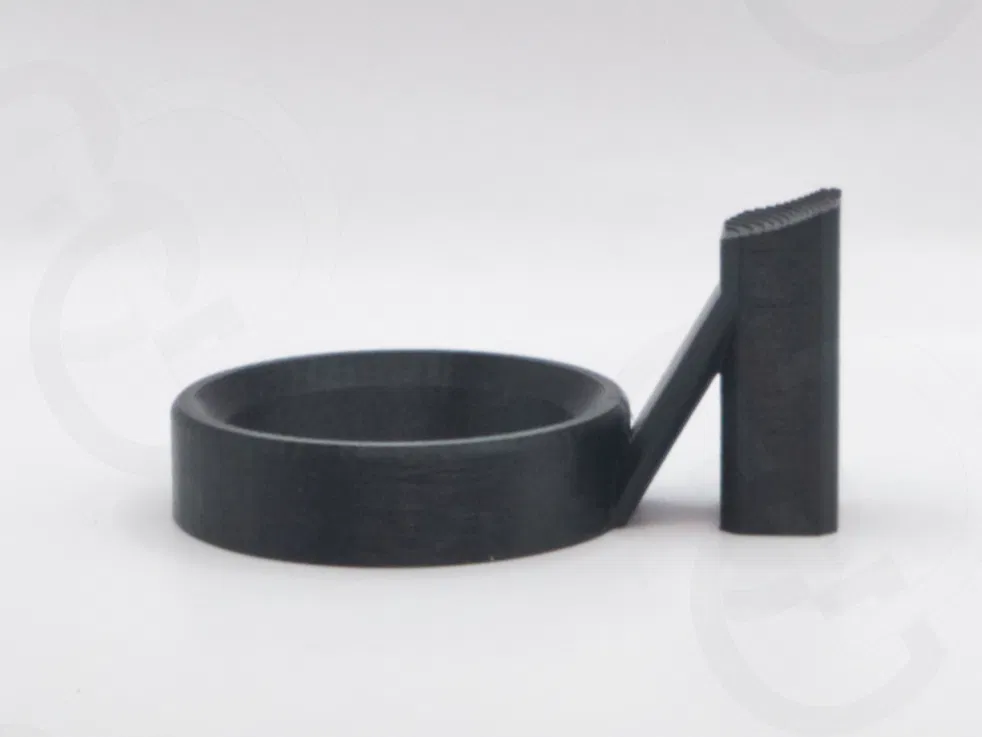

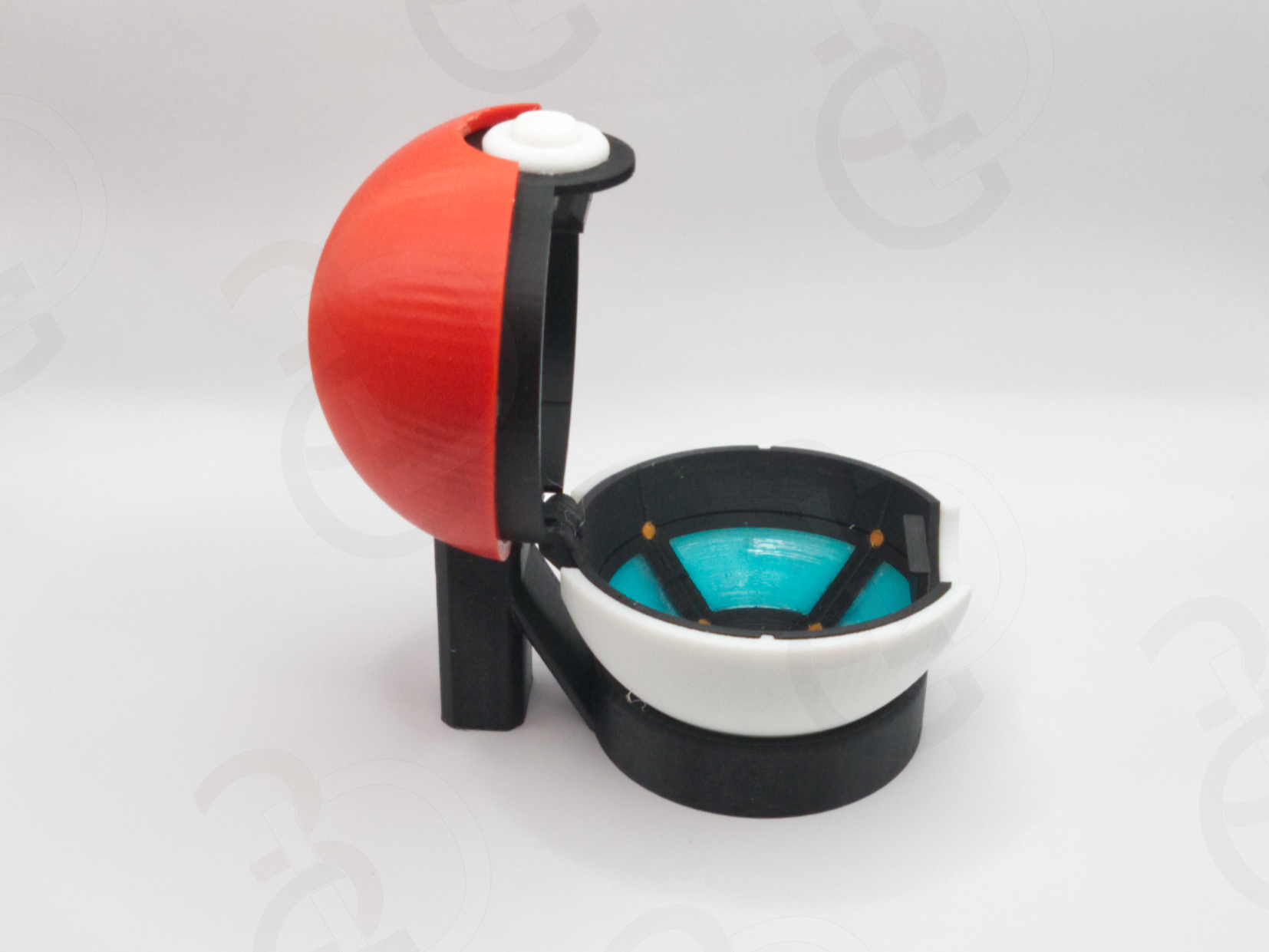

• Display stand – Chân đế đơn giản để giữ nó mở 90 độ để trưng bày.

Hướng dẫn in:

• Vỏ trên/dưới
  • Độ cao lớp 0.12-0.16mm
  • KHÔNG cần hỗ trợ để in, nhưng bạn có thể thêm một ít vào lỗ bán nguyệt để in sạch hơn.
  • NẾU BẠN SỬ DỤNG VỎ DƯỚI V2: bạn sẽ cần một chút hỗ trợ cho phần nhô cong ở mặt sau.
  • Vòm bên trong được thiết kế để in sạch mà không cần hỗ trợ.
  • Để có lớp hoàn thiện trên cùng sạch sẽ không có lỗ hổng, hãy đảm bảo "Enable vertical thickness: Partial" và sử dụng 7-8 lớp trên cùng.
• Nút bấm
  • Độ cao lớp 0.2mm
• Các bộ phận bản lề cơ bản
  • Độ cao lớp 0.2mm
  • KHÔNG CẦN HỖ TRỢ
• Khung lắp / bản lề đa màu
  • Bạn có thể THỬ độ cao lớp 0.2mm nhưng mình khuyên dùng 0.12-0.16mm để có chất lượng an toàn hơn.
  • Các đường bao ngoài chậm hơn sẽ hữu ích nếu bạn gặp chất lượng kém.
  • Mình đã thêm một chiếc brim vì diện tích bề mặt trên khay in nhỏ.
• Các bộ phận kính (một màu)
  • Sử dụng brim cho các bộ phận này để tăng độ ổn định khi in.
  • Độ cao lớp 0.12-0.16mm để cải thiện chất lượng in.
• Chân đế trưng bày
  • Không có hướng dẫn đặc biệt, không cần hỗ trợ.

Hướng dẫn lắp ráp:

HẦU HẾT việc lắp ráp đều khá dễ hiểu. Bạn sẽ cần một chút keo để giữ vỏ và nút bấm cố định.

• Đầu tiên, nút bấm có thể cần được làm cho trơn tru hơn. Nó nên di chuyển ra vào một chút một cách tự do. Nếu nó bị cứng, bạn có thể đặt bộ phận nhô ra úp xuống trên bàn và ấn nhẹ vào cạnh ngoài ở trên cùng để làm cho nó trơn tru hơn.
• Các bộ phận bản lề
  • Các bộ phận này ĐƯỢC THIẾT KẾ để khớp chặt. BẠN CÓ THỂ ép nhẹ nhàng để ghép chúng lại nhưng có thể bị gãy nếu áp lực đặt sai góc.
  • TUY NHIÊN, bạn có thể dùng súng nhiệt để làm nóng nhẹ đầu chạc của bản lề, lắp nửa còn lại khi nó còn nóng, sau đó giữ chặt trong khi nó nguội đi.

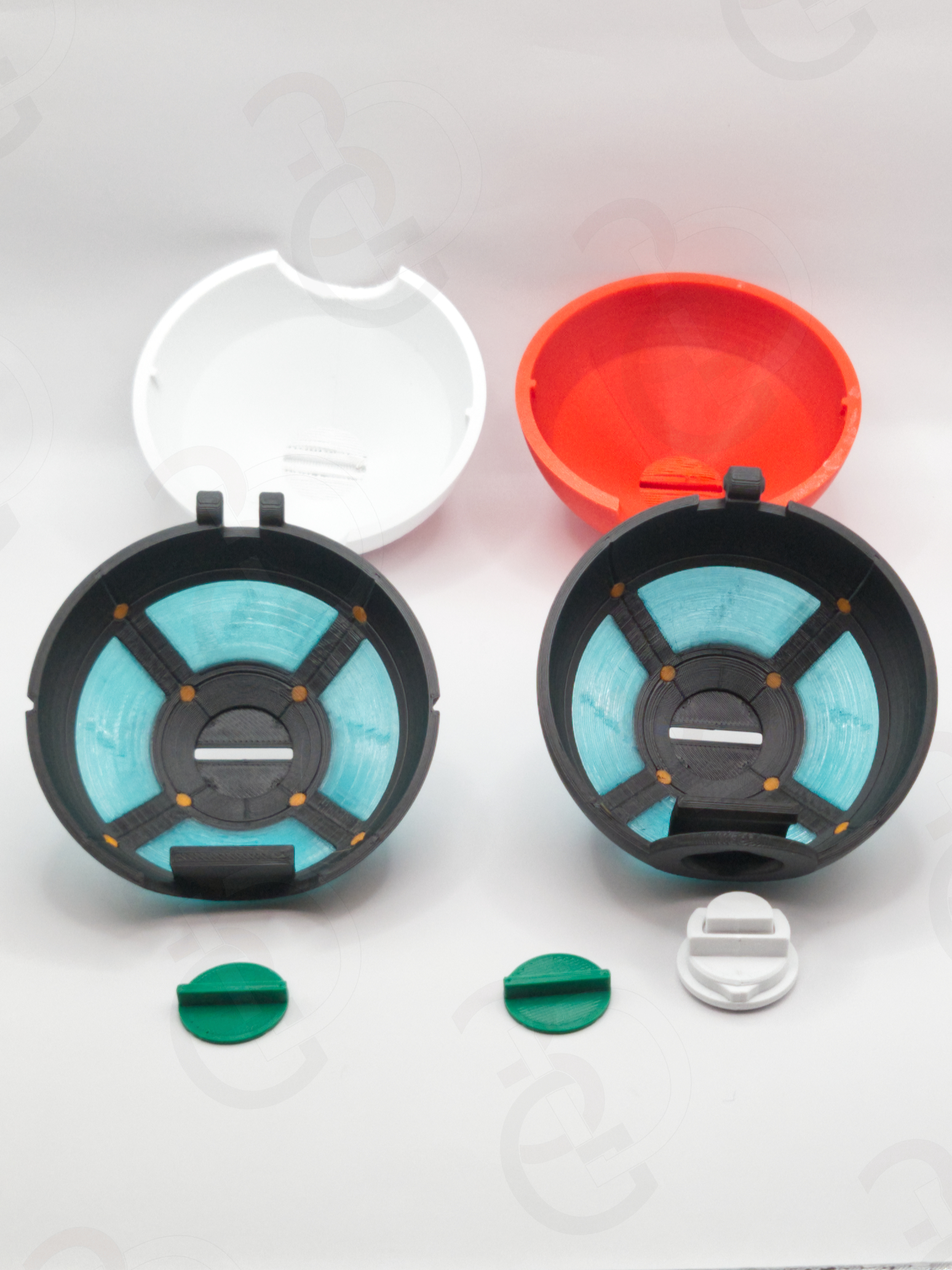

• Vỏ
  • Vỏ trên lắp vào bộ phận bản lề có lỗ nút bấm.
  • Vỏ dưới lắp vào bộ phận bản lề chỉ có tab chốt và nằm phẳng quanh mép.

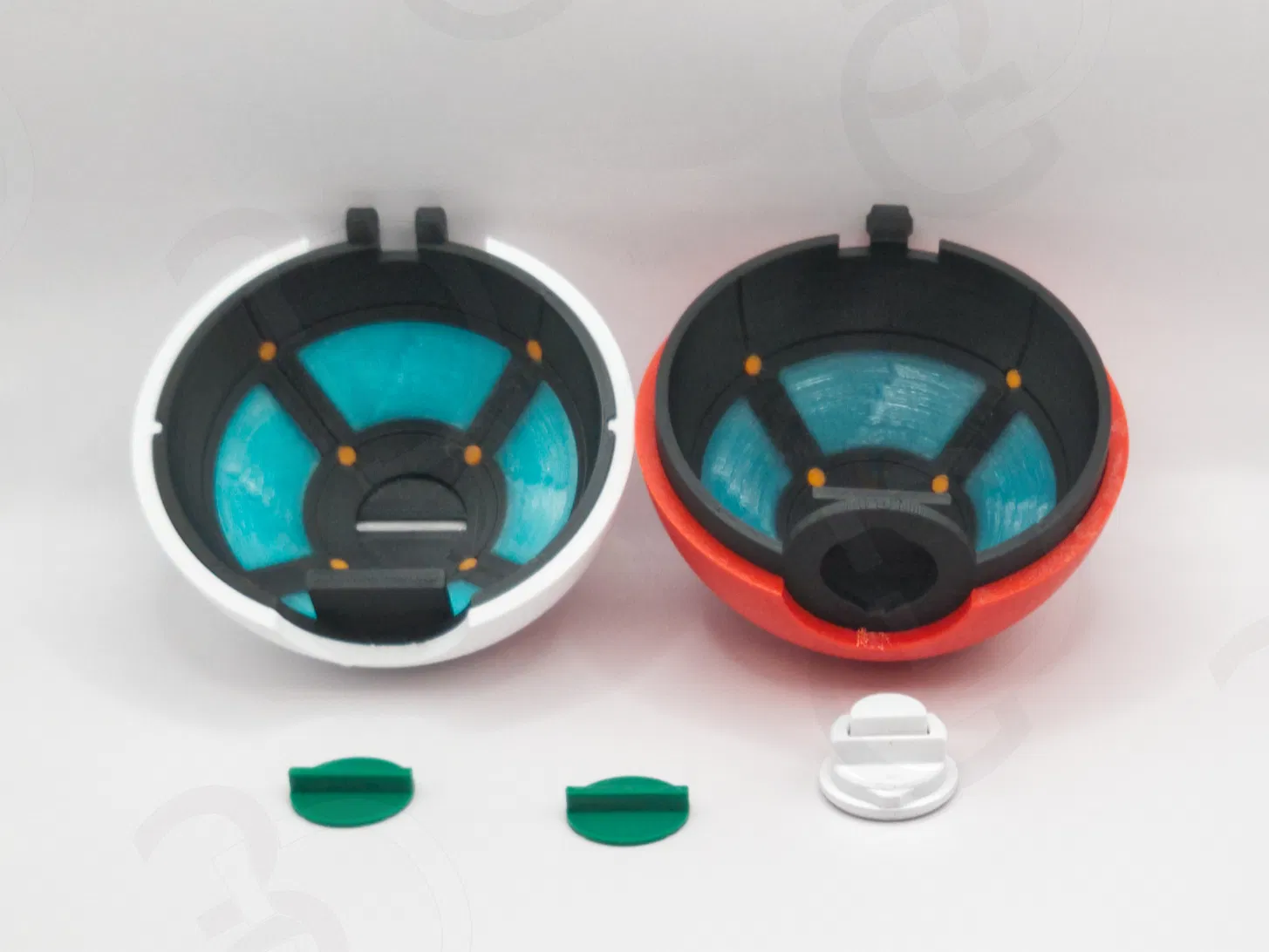

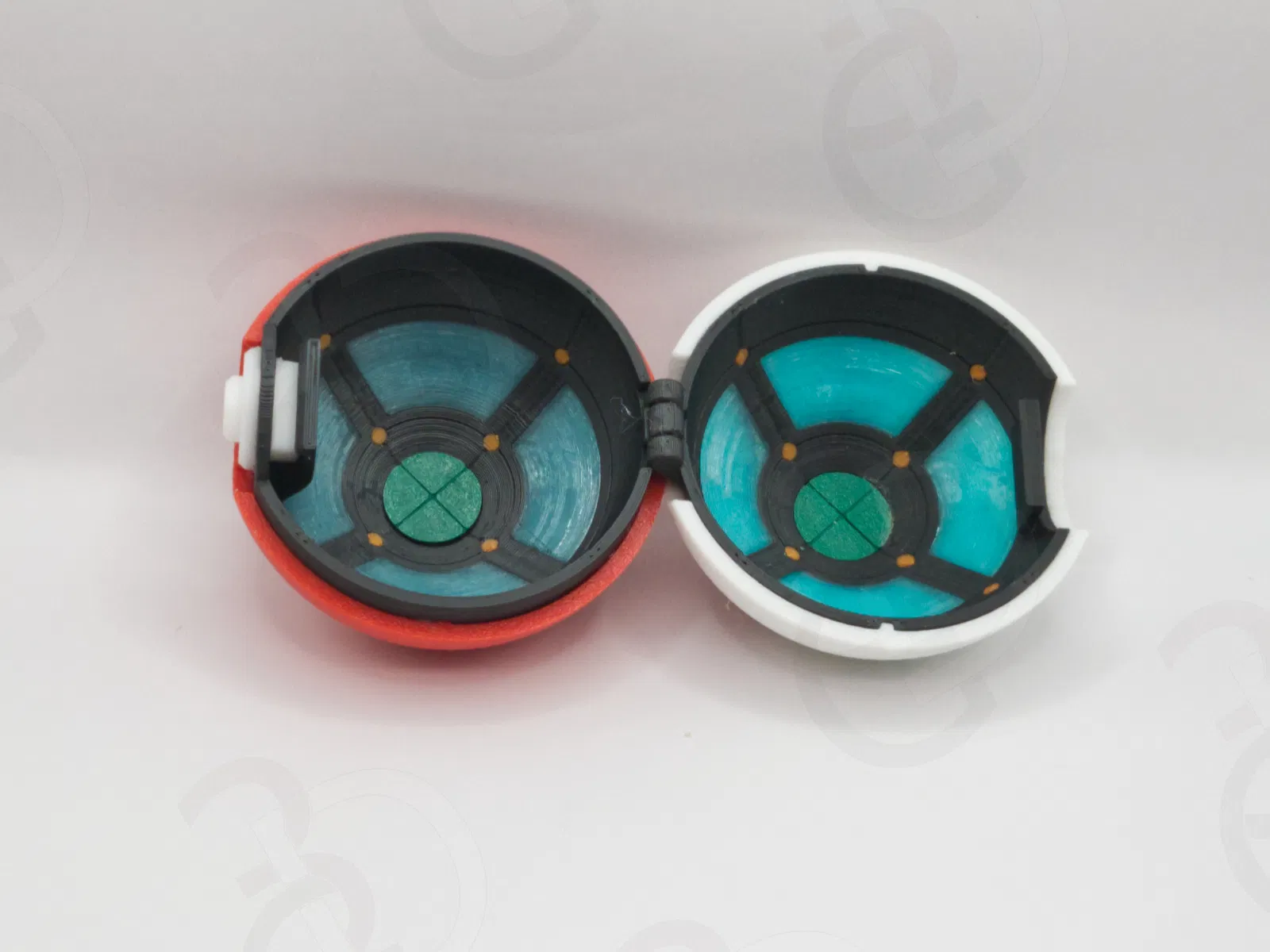

• Sau khi vỏ được lắp vào các bộ phận bản lề, các bộ phận tròn màu xanh lá cây sẽ được lắp vào khe bên trong để hoàn thiện vẻ ngoài thẩm mỹ và cung cấp thêm điểm căn chỉnh.

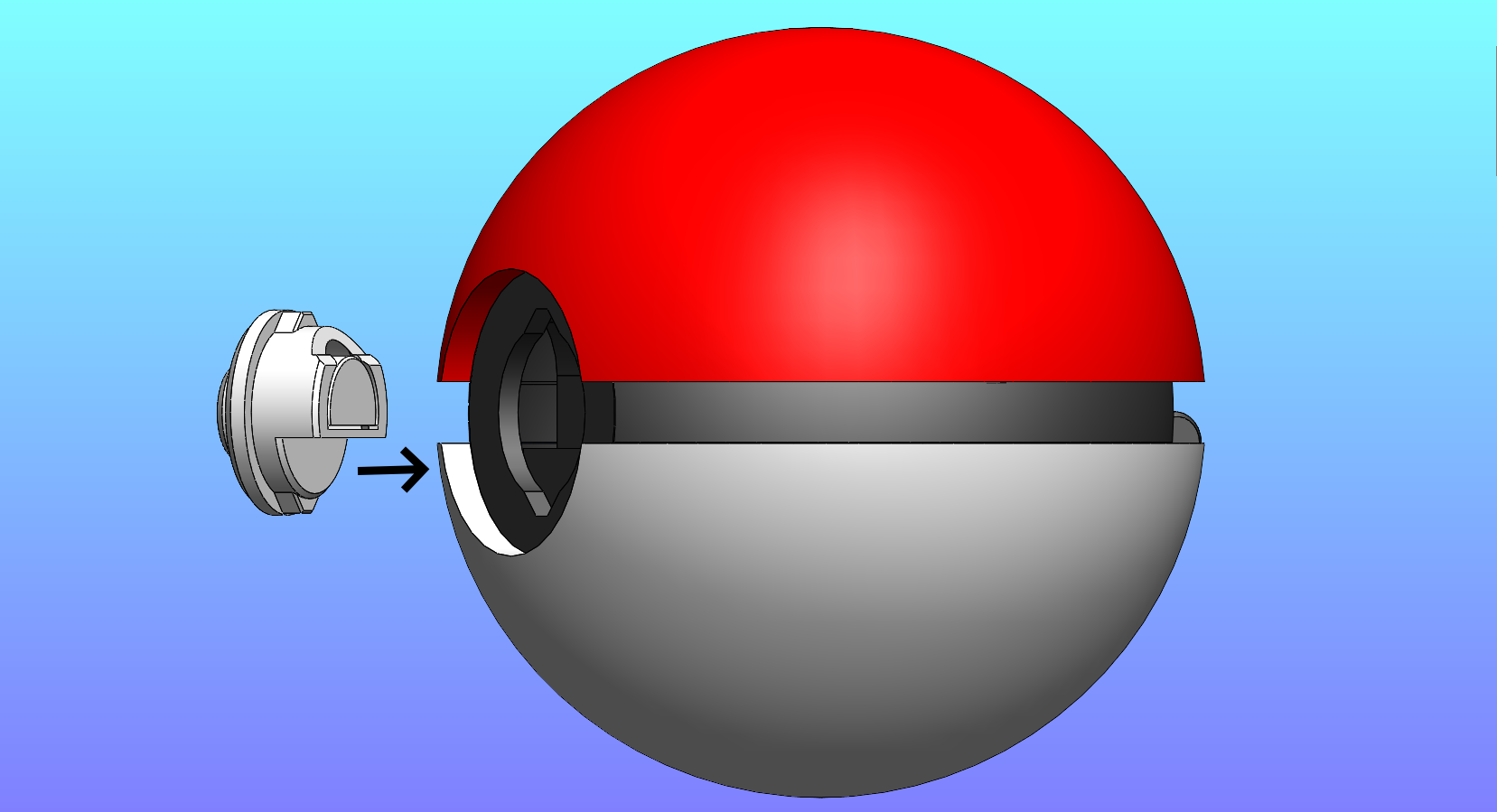

• Căn chỉnh nút bấm
  • Cái này lắp vào như hình. Có 2 tab căn chỉnh để giúp ổn định.

Lắp ráp một màu:

Nếu bạn in toàn bộ một màu, bạn sẽ phải dán mọi thứ lại. Thứ tự mình đề xuất là - Khung + chi tiết đáy thẩm mỹ lắp vào vỏ --> các bộ phận kính --> các bộ phận bản lề --> chốt --> nút bấm.

Filament mình đã sử dụng:

• Vỏ trên - Bambu Basic đỏ
• Vỏ dưới / nút bấm - Bambu Basic trắng
• Khung / bản lề - Bambu Basic đen
• Chi tiết đáy thẩm mỹ - Bambu Basic xanh lá mây
• "Kính" - Atomic PLA Aqua Gemstone Translucent
