Bộ Dây Pico MMU với Servo 996R

CẢNH BÁO KHÔNG DÙNG SERVO 996 VỚI EBB36/42, BẠN SẼ LÀM CHÁY BOARD.

Servo 996 có thể rút dòng đỉnh 1.5 Amps, đủ để làm cháy đường 5V 1A trên các board EBB của BigTreeTech. Mình mới phát hiện ra theo cách đau đớn, làm ơn hãy dùng nguồn 5V thay thế có dòng 2 Amps trở lên.

Mình đề xuất xem xét board ERCF (link liên kết), loại này có vẻ dùng chip 5V 3Amp. Hãy tự nghiên cứu và xác nhận cho chắc nhé. Mình không chịu trách nhiệm cho việc bạn làm cháy board và/hoặc servo của mình đâu nha.

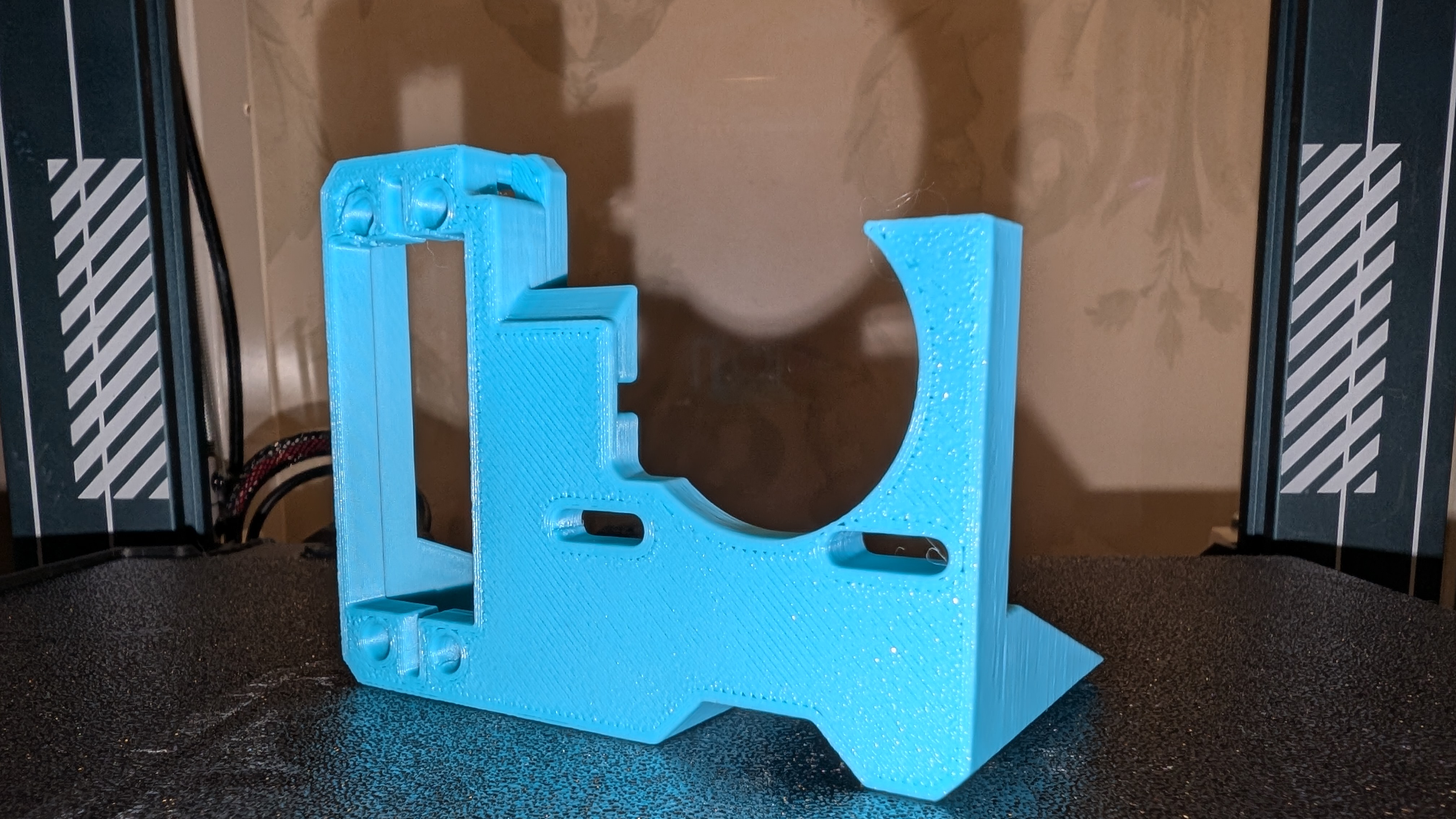

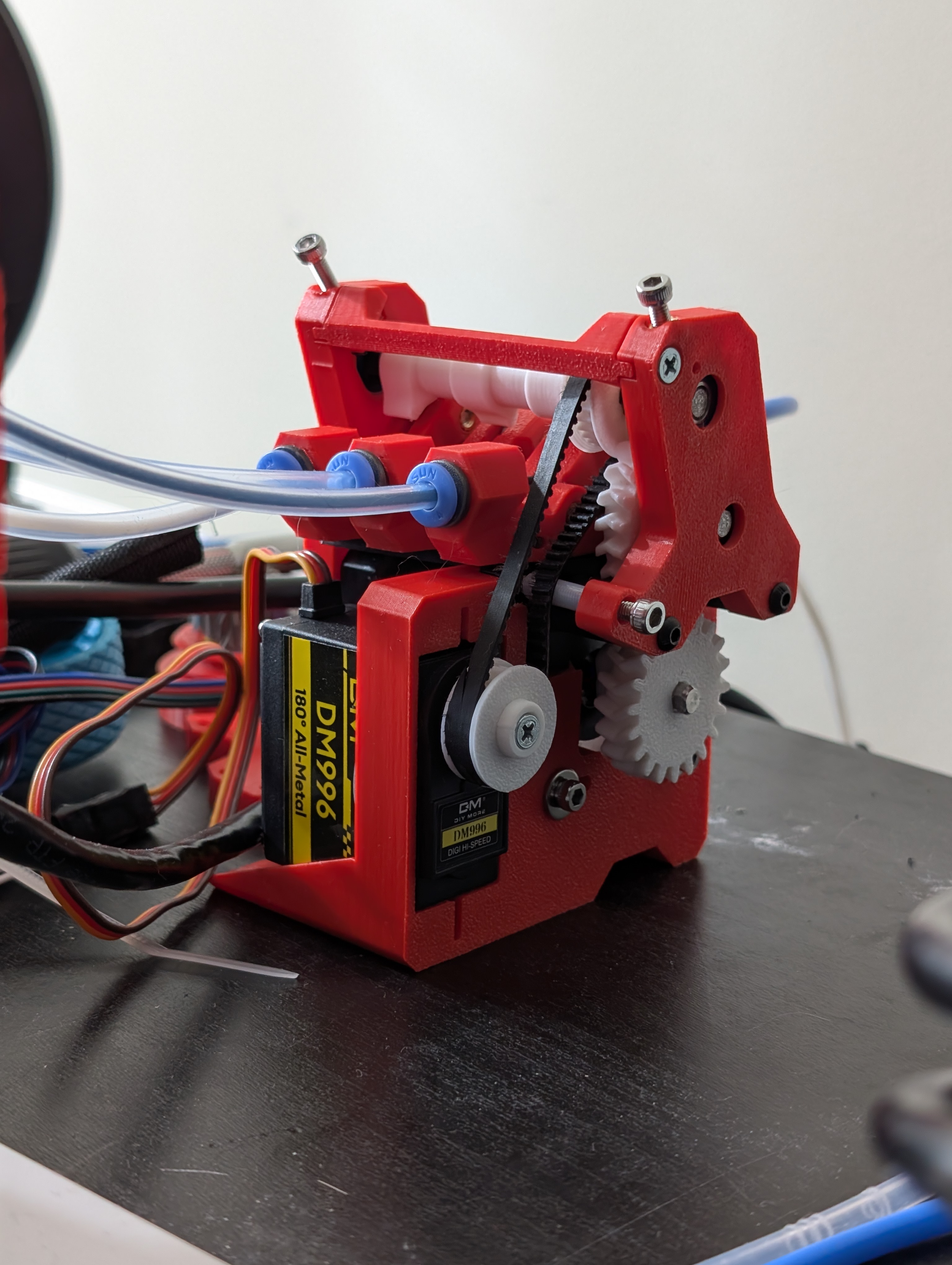

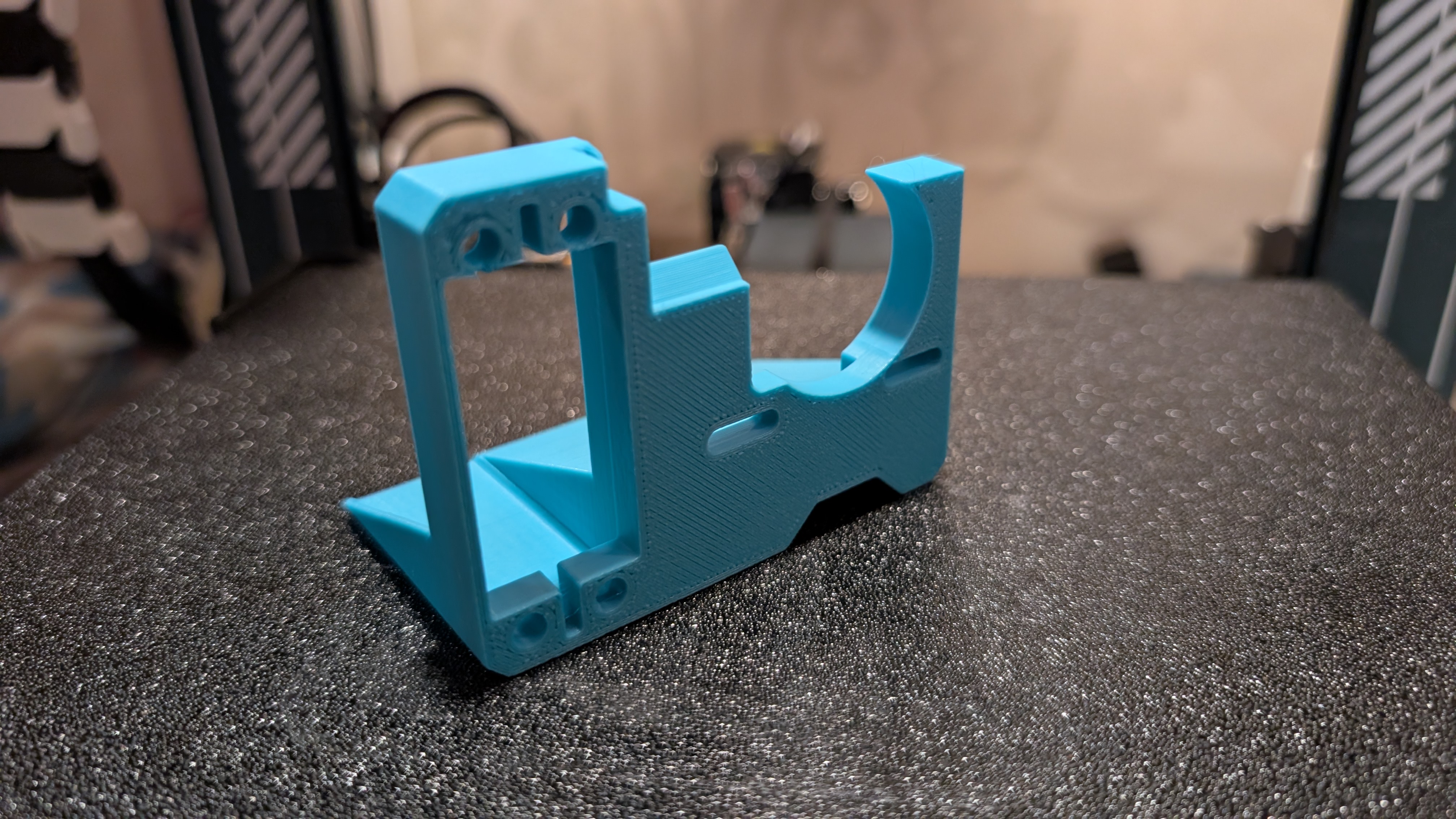

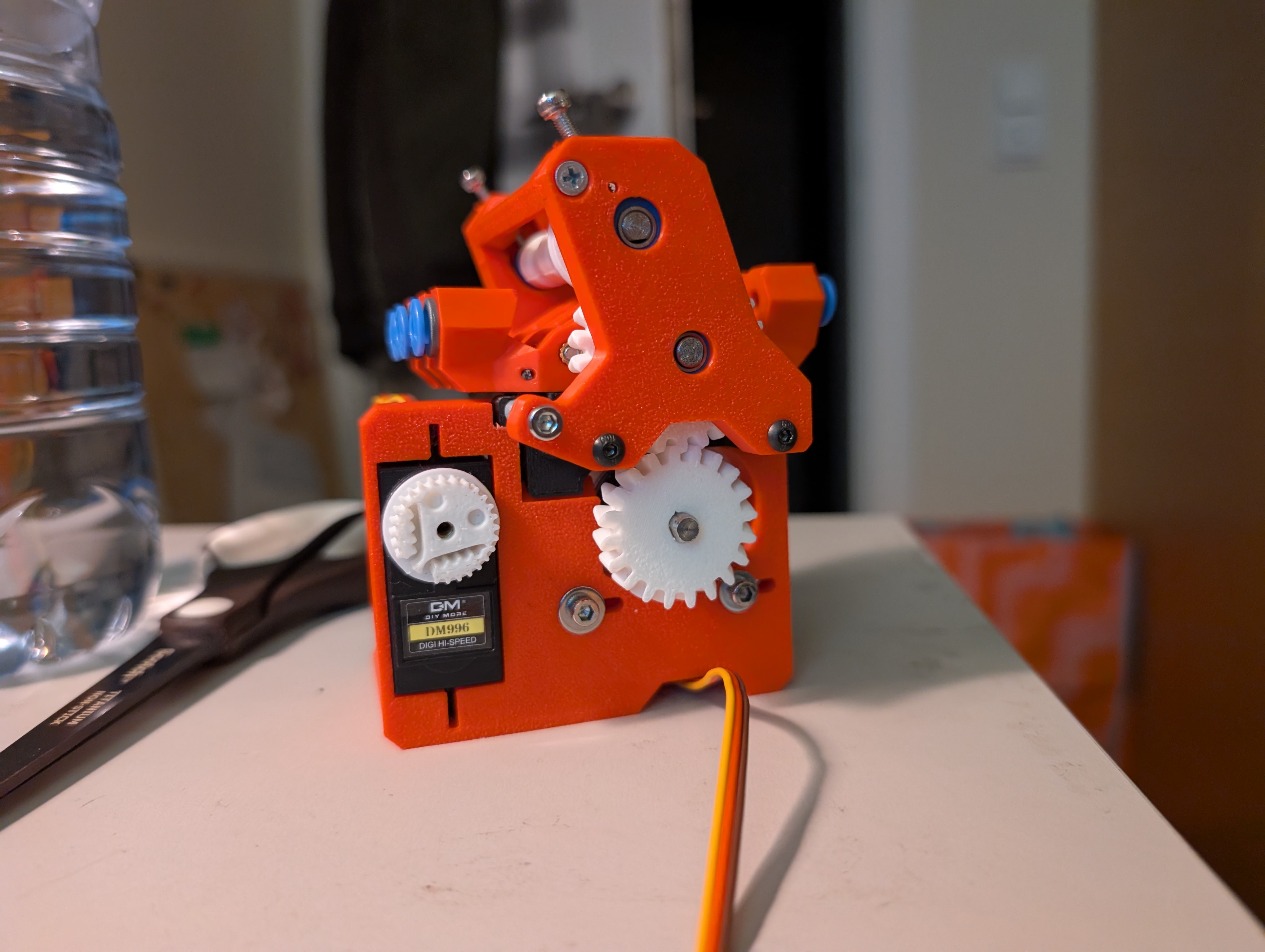

Đây là một bản chỉnh sửa cho PICO MMU của LH. Nó được thiết kế để dùng vật liệu theo danh sách ban đầu nhưng thay servo bằng motor 996. Bạn cũng sẽ cần 1 ốc m3x16 và 4 ốc m3x6, cùng với 4 con ốc nhiệt 5x4 nữa (giống các ốc nhiệt khác của PICO MMU). Thiết kế này cần in với chế độ support, mình khuyên dùng snug support vì chỉ có một chỗ cần support thôi. Thiết kế này nên cứng cáp và không bị uốn cong khi căng dây curoa của motor servo. Mình cũng tăng nhẹ phạm vi chuyển động của servo để giúp việc căng chỉnh dễ hơn. Mình in bằng elegoo PLA+, 3 lớp tường, 20% infill. Ốc nhiệt có thể lắp từ mặt sau hoặc mặt trước, mình đã thay đổi lỗ để thông hoàn toàn vì mấy con ốc nhiệt này nằm ở góc khá khó chịu.

Cập nhật 28/03/2025

Mình đã quyết định tách các mount khác nhau ra để mọi thứ tương tự hơn:

và

Link liên kết servo
