Hệ thống GEN2 Modular là giải pháp lưu trữ in 3D mang lại sự linh hoạt và tùy chỉnh tối đa. Hoàn hảo cho người dùng tại nhà, người có sở thích và doanh nghiệp nhỏ, nó cho phép bạn in chính xác những gì bạn cần và tùy chỉnh từng bộ phận để phù hợp với phong cách và không gian độc đáo của bạn.

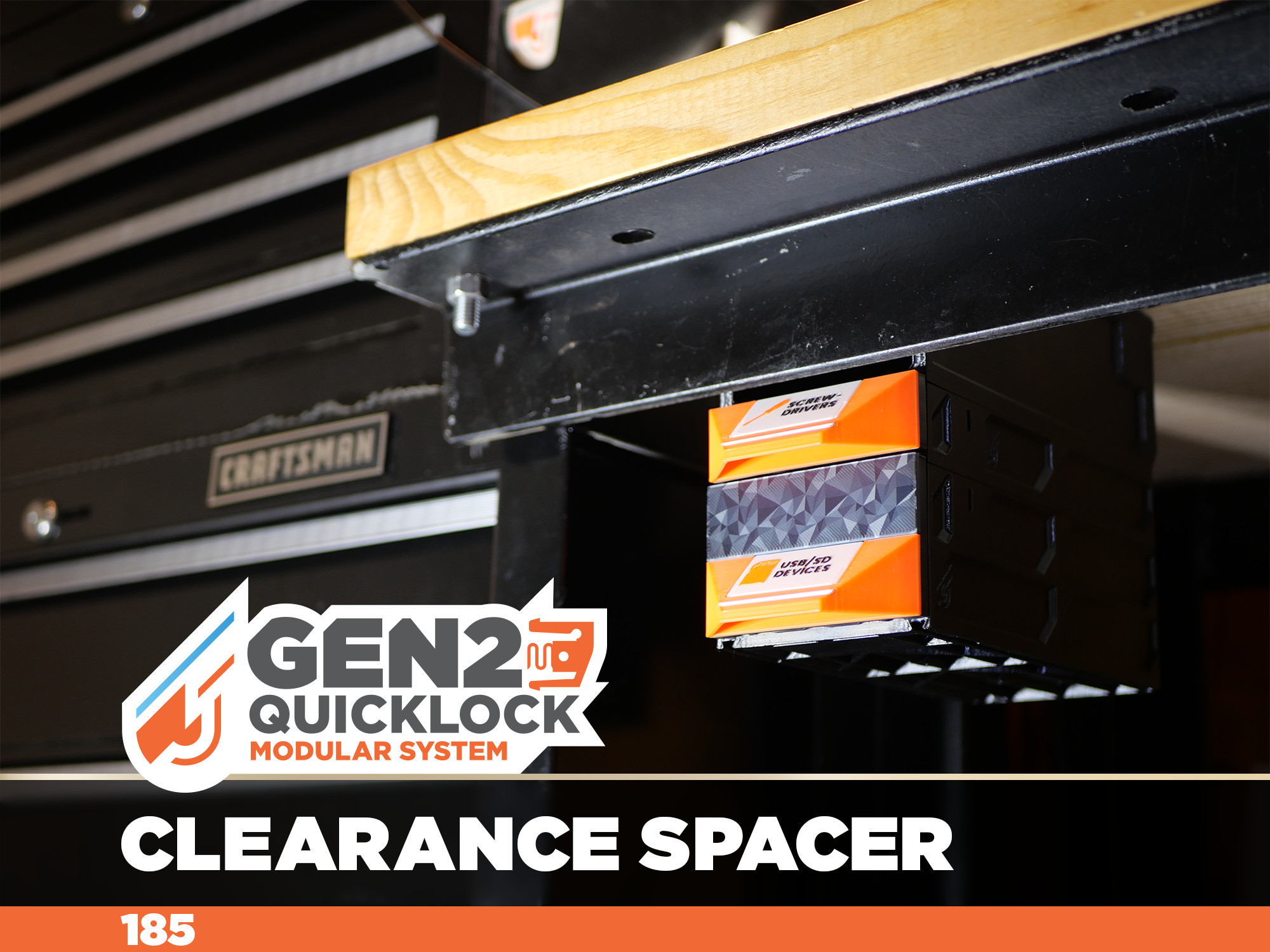

GEN2 Clearance Spacer

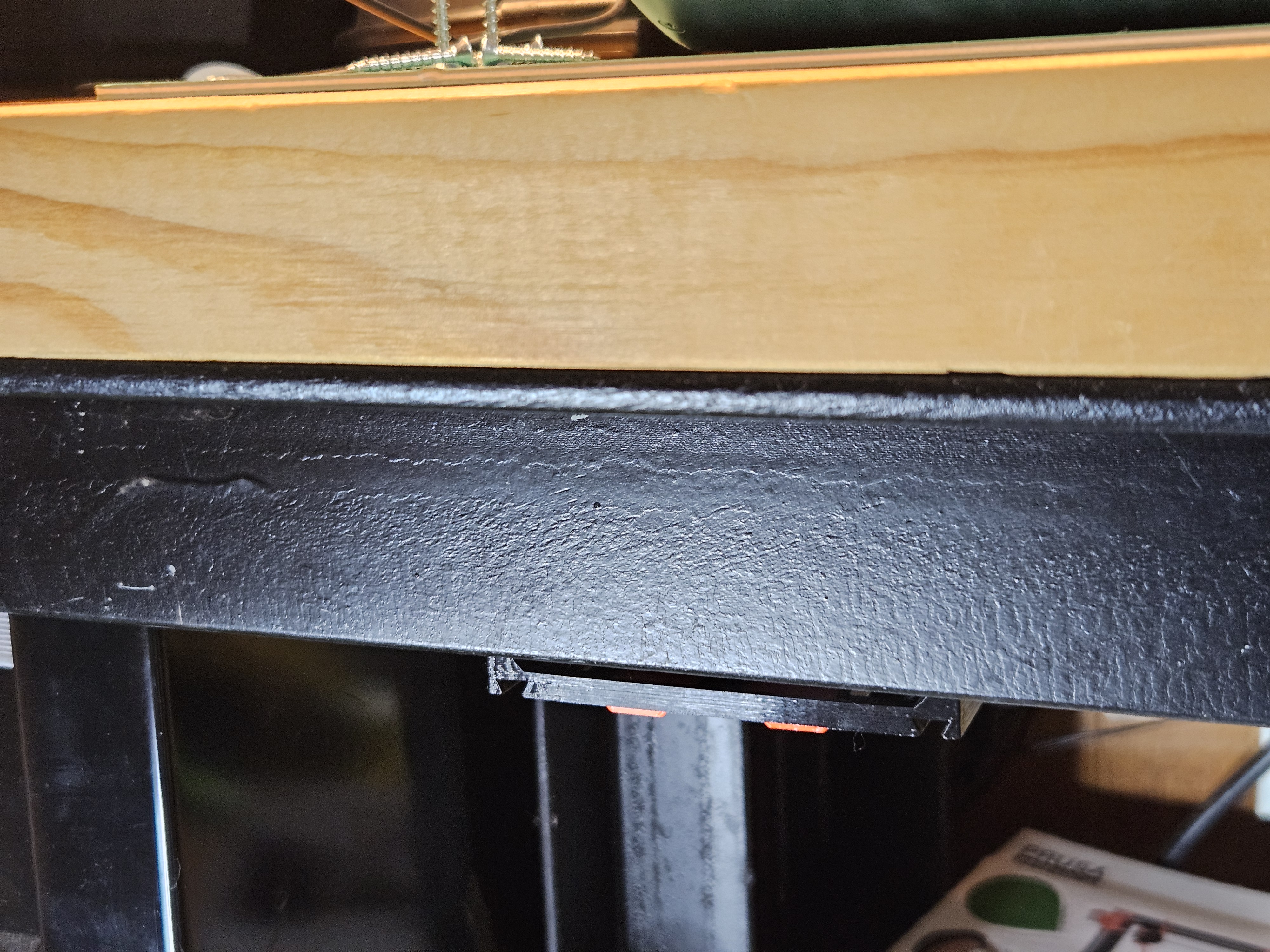

Một số bàn và bàn làm việc có thể có một thanh dầm hoặc gờ cản trở việc lắp đặt các thanh ray GEN2, điều này thường có thể được giải quyết bằng cách thêm một tấm ván 2x4, nhưng miếng đệm khoảng hở là một giải pháp in 3D. Nó được thiết kế để cung cấp cấu trúc chắc chắn với mức tiêu thụ filament tối thiểu.

BƯỚC 1: Tìm hiểu về Lắp đặt dưới Bàn

Xác định cách bạn muốn sử dụng bộ lưu trữ GEN2 của mình. Hãy nhớ rằng các ngăn kéo là module và có thể dễ dàng hoán đổi giữa vị trí dưới bàn và trên mặt bàn. Tất cả các ngăn kéo đều có sẵn để lắp dưới bàn bằng thanh ray, nhưng bạn cũng có thể đặt chúng trên bất kỳ bề mặt nào bằng bộ dụng cụ lắp mặt bàn.

Tìm các bộ dụng cụ này tại JERRARI3D/gen2-modular-system

DƯỚI BÀN (THANH RAY GEN2)

Gắn các ngăn kéo GEN2 dưới bất kỳ bề mặt nào bằng cách lắp đặt THANH RAY GEN2. Sau khi lắp, ngăn kéo có thể trượt và khóa vào vị trí, sau đó chúng có thể được thay thế và sắp xếp lại trong vài giây.

Bạn cần những gì

• Đối với các tùy chọn ngăn kéo và chi tiết, hãy truy cập Jerrari3d.com • 185 Ngăn kéo hỗ trợ mẫu này • Mặt ốp trang trí

PHẦN CỨNG

Bao gồm các liên kết liên kết để hỗ trợ các dự án của tôi • Filament - Black PETG (Sản phẩm tôi hay dùng cho thân ngăn kéo) hoặc PLA • Đai ốc và vít M3: Thép không gỉ hoặc Thép • Nam châm (Tùy chọn): 10x2mm hoặc 6x2mm • Tua vít

PHẦN CỨNG CHO THANH RAY DƯỚI BÀN (GEN2) • Vít chìm đầu: (SAE: #6 hoặc #8 tối đa 1/2" hoặc dài hơn) hoặc (Metric: 3.5x16mm hoặc dài hơn) • Mũi khoan có đường kính nhỏ hơn vít gỗ (Khuyến nghị của tôi) • Bút, bút đánh dấu, hoặc Đục lỗ (để lắp dưới bàn)

HƯỚNG DẪN

Rất quan trọng Đảm bảo bạn có khoảng trống 370mm hoặc 14,5" không gian phía sau vật cản dưới bàn, Bộ điều chỉnh khoảng hở GEN2 cần trượt vào mặt sau của Thanh ray Khoảng hở.

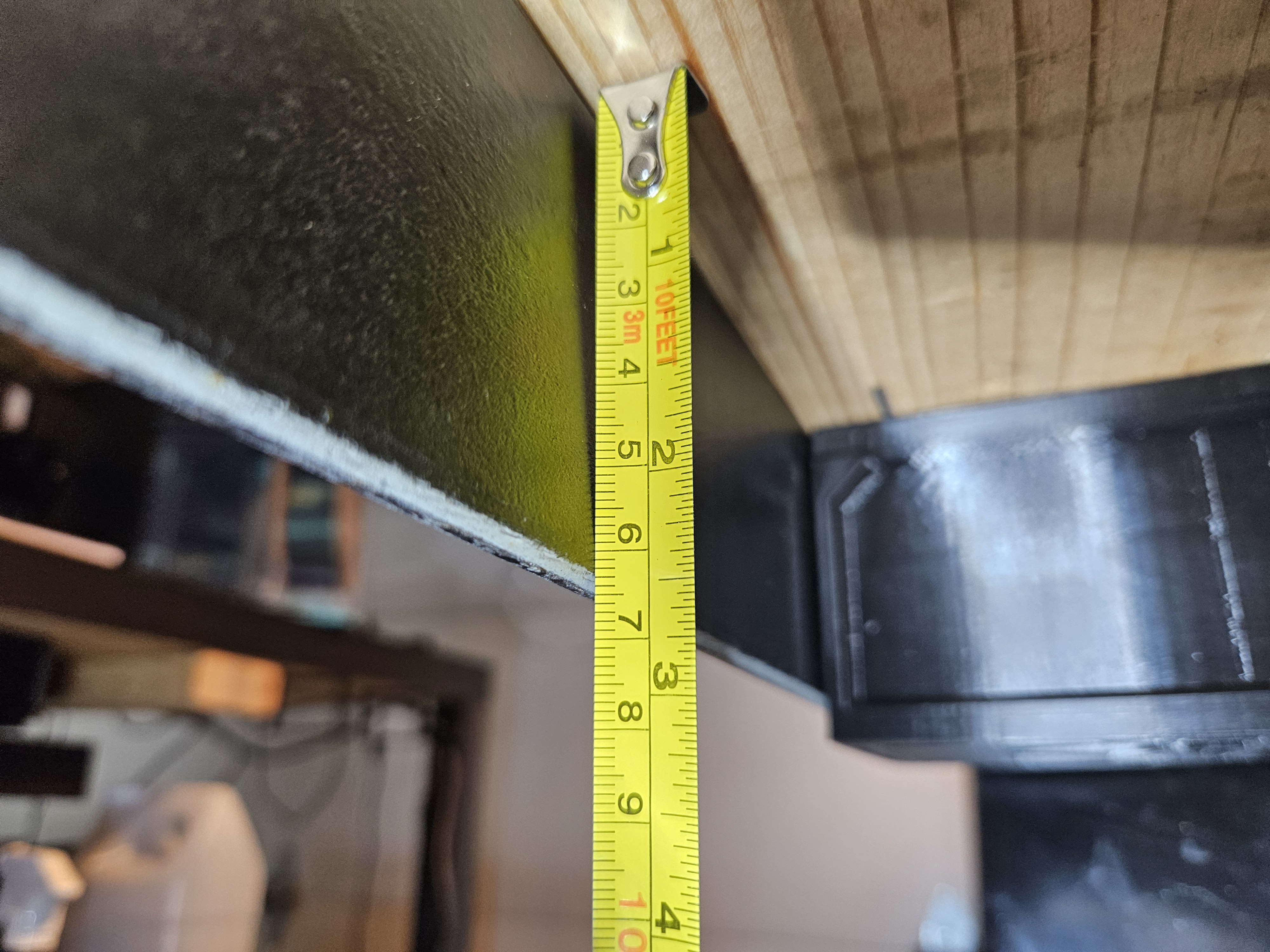

• Đo xem vật cản mặt dưới phía trước nhô ra bao xa khỏi bàn làm việc của bạn. Trong ví dụ này, thanh kim loại dưới bàn làm việc của tôi là 65mm, vì vậy tôi sẽ chọn chế độ 65mm (Rails - Extended_65mm_Spacer.stl) Lưu ý* Tôi đã bao gồm một mô hình tham số Fusion 360 có thể được điều chỉnh hoặc sửa đổi khi cần

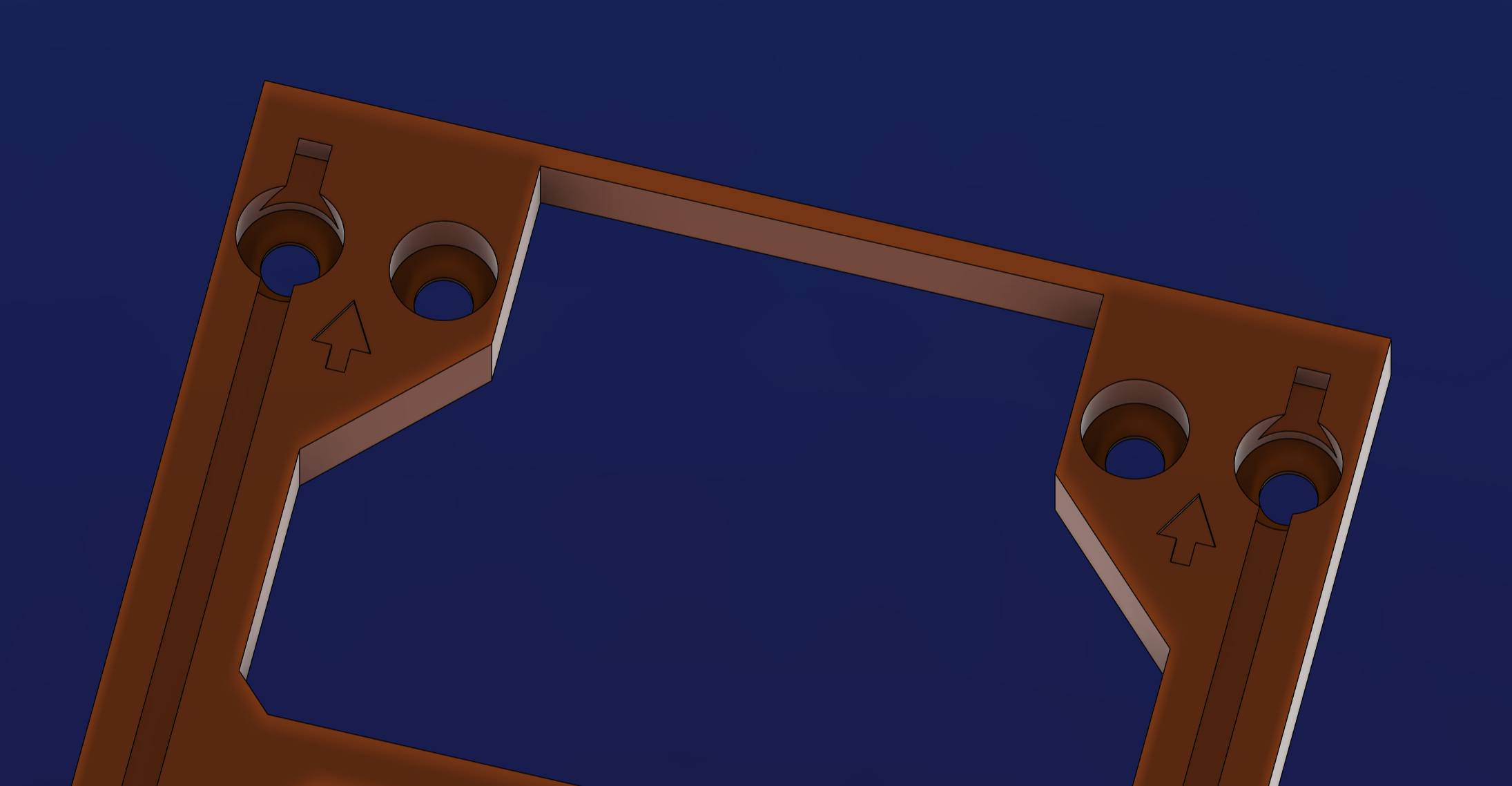

• Tìm Thanh ray Mở rộng GEN2 có chiều rộng 1W hoặc 2W, thanh này lắp đặt gần giống như thanh ray GEN2 thông thường, nhưng hãy nhớ rằng bộ đệm sẽ trượt vào từ phía sau. Quan sát các MŨI TÊN được dập nổi trên mô hình, bạn sẽ muốn lắp chúng hướng ra phía trước bàn làm việc của mình.

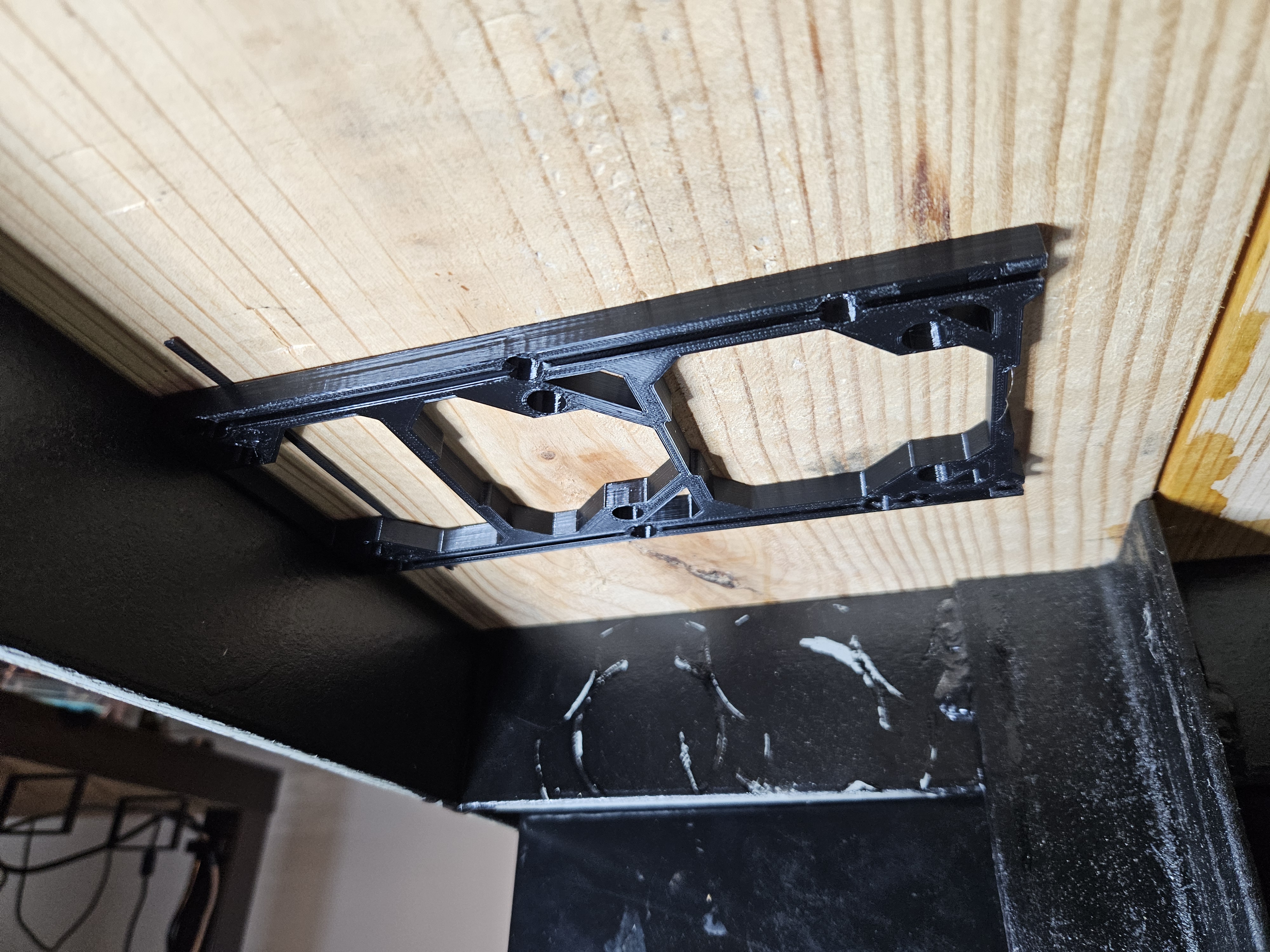

• Ép chặt Thanh ray Khoảng hở GEN2 vào vật cản và lắp nó vào mặt dưới của bề mặt. Bạn có thể muốn đánh dấu và khoan một số lỗ. Cuối cùng, vặn chặt thanh ray bằng ít nhất một vít ở mỗi góc, sử dụng thêm vít cho thanh ray 2W. Quá trình này rất giống với hướng dẫn video của tôi TẠI ĐÂY.

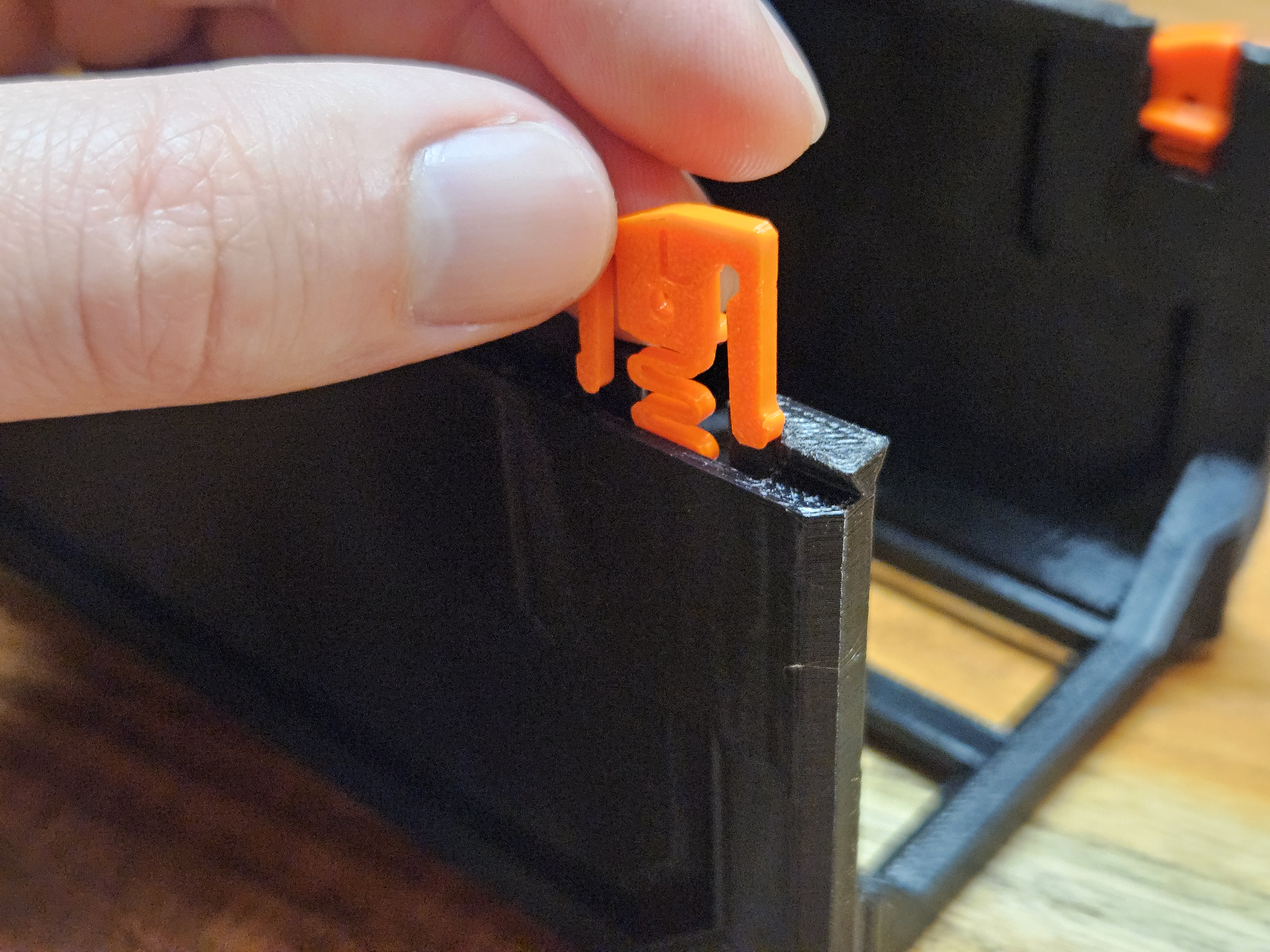

• Lắp Bộ khóa nhanh GEN2 vào cả hai mặt TRÁI và PHẢI của Bộ điều chỉnh khoảng hở GEN2

• (Tùy chọn) Lắp Bộ chặn ngăn kéo vào cả hai khe TRÁI và PHẢI gần phía trước Bộ điều chỉnh khoảng hở GEN2. Điều này giúp ngăn ngăn kéo bên dưới bị rơi ra.

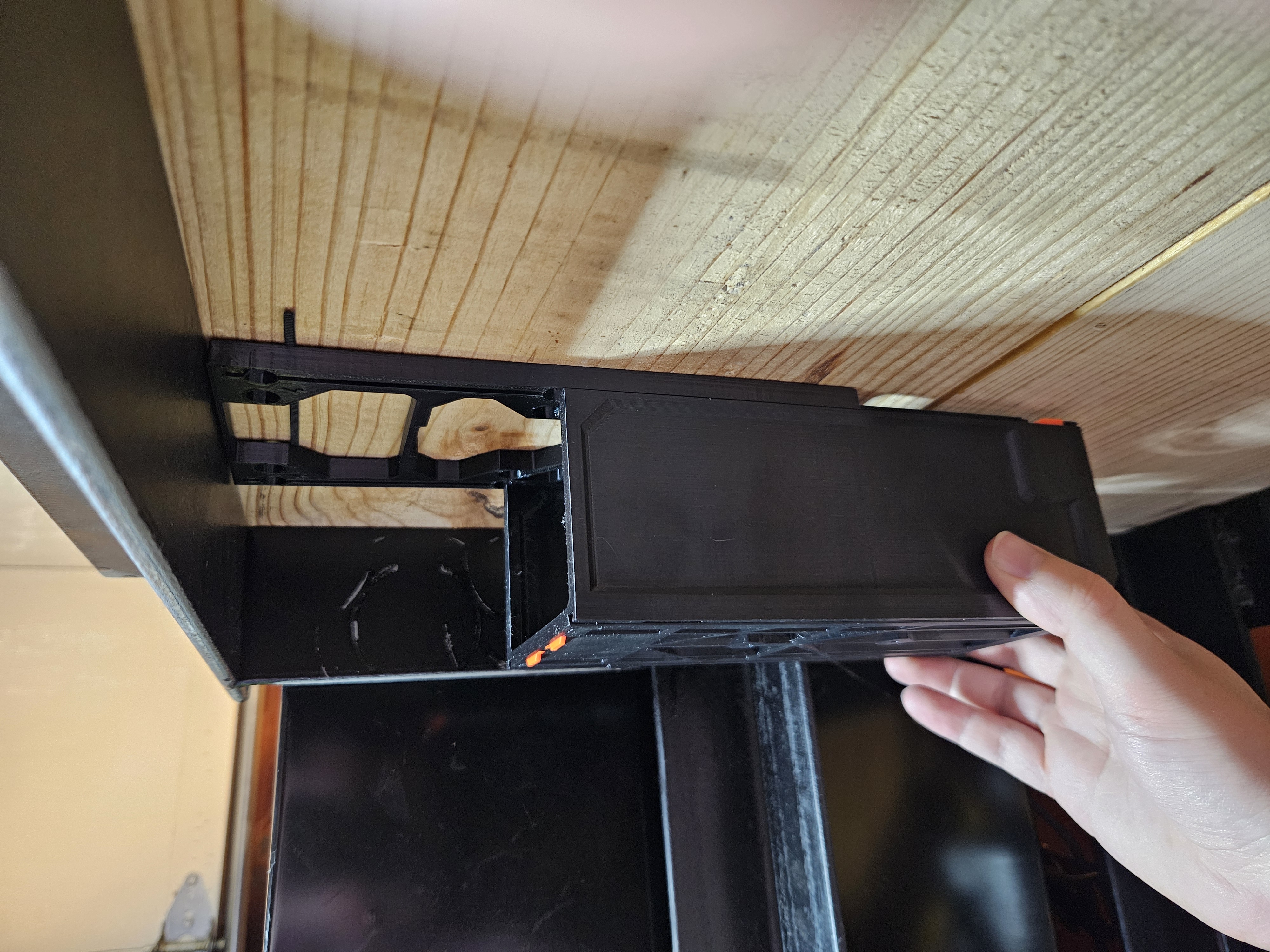

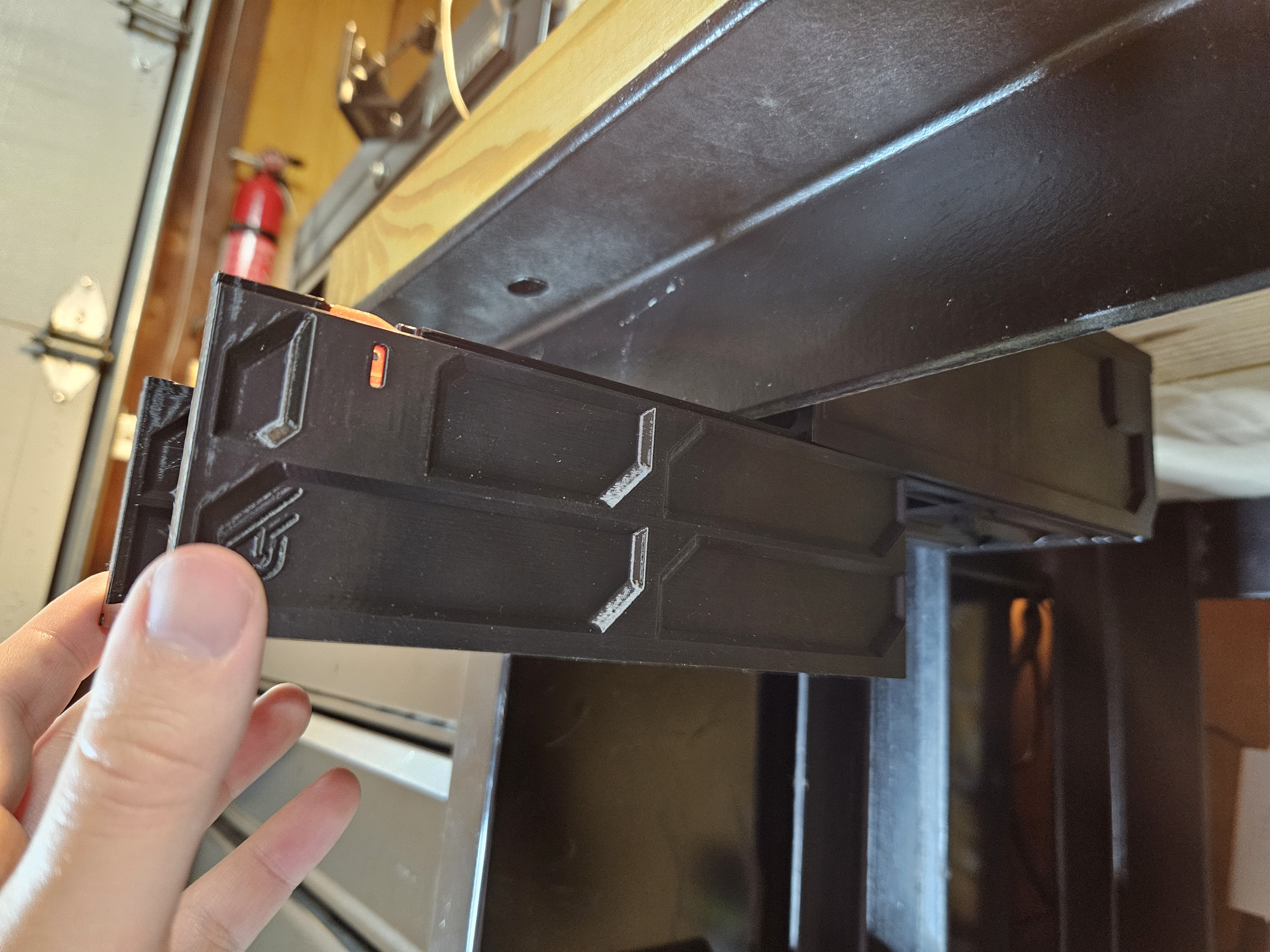

• Trượt Bộ điều chỉnh khoảng hở GEN2 vào Thanh ray Khoảng hở cho đến khi nó khớp vào vị trí. (Tháo ra bằng cách kéo xuống Bộ khóa nhanh GEN2 và kéo Bộ điều chỉnh khoảng hở GEN2 ra khỏi Thanh ray Khoảng hở.

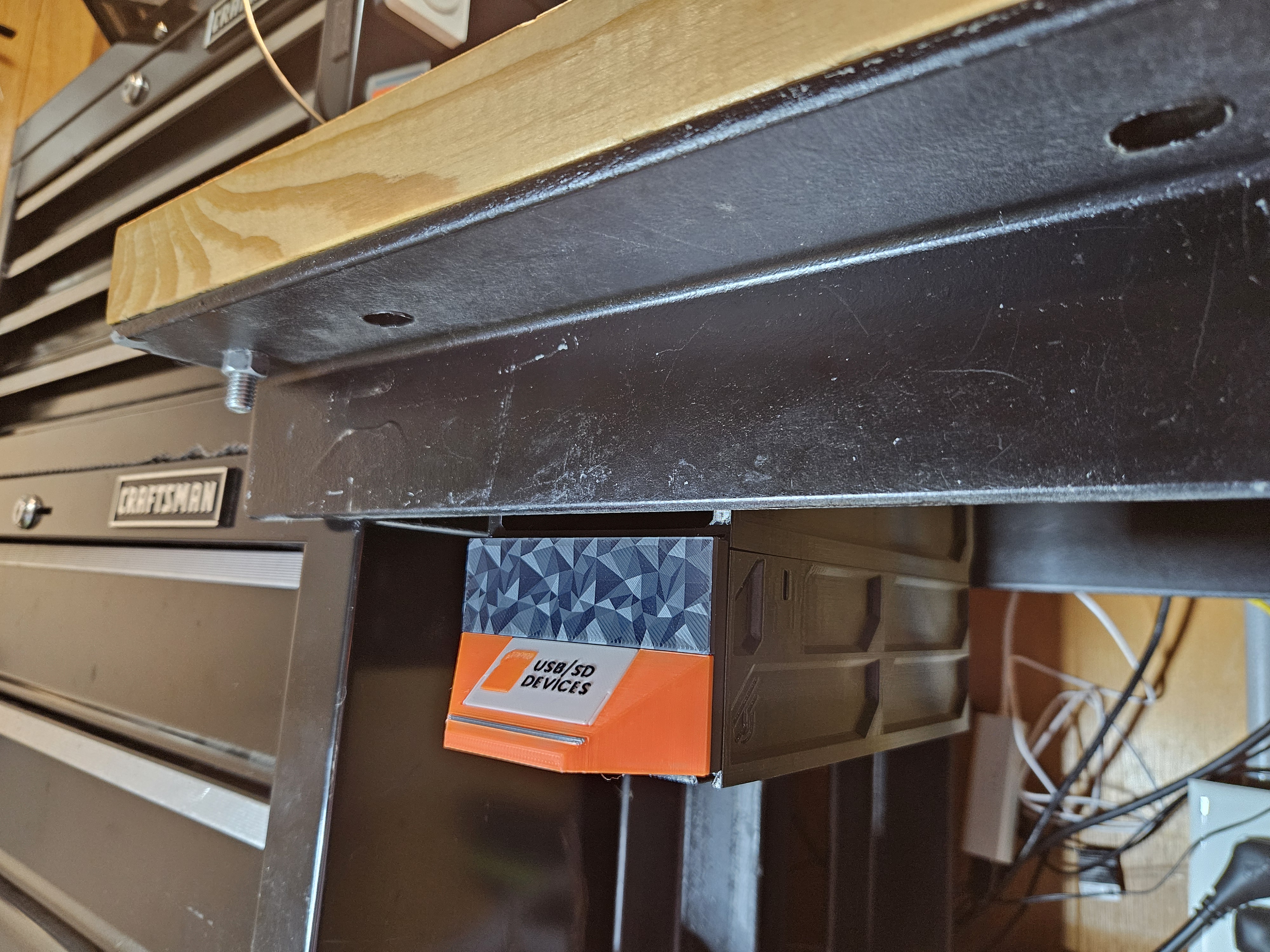

Chúc mừng! 🎉 Bây giờ bạn có thể lắp các ngăn kéo GEN2 vào các thanh ray GEN2 mới.

*Để biết hướng dẫn cơ bản về lắp ráp dưới bàn, vui lòng xem video trên.

Lưu ý: Giấy phép Phi thương mại đề cập cụ thể đến việc bán bản in. Bạn hoàn toàn có thể sử dụng thiết kế của tôi trong môi trường thương mại — tôi thực sự khuyến khích bạn sử dụng chúng ở bất cứ đâu bạn thấy phù hợp! 👍
