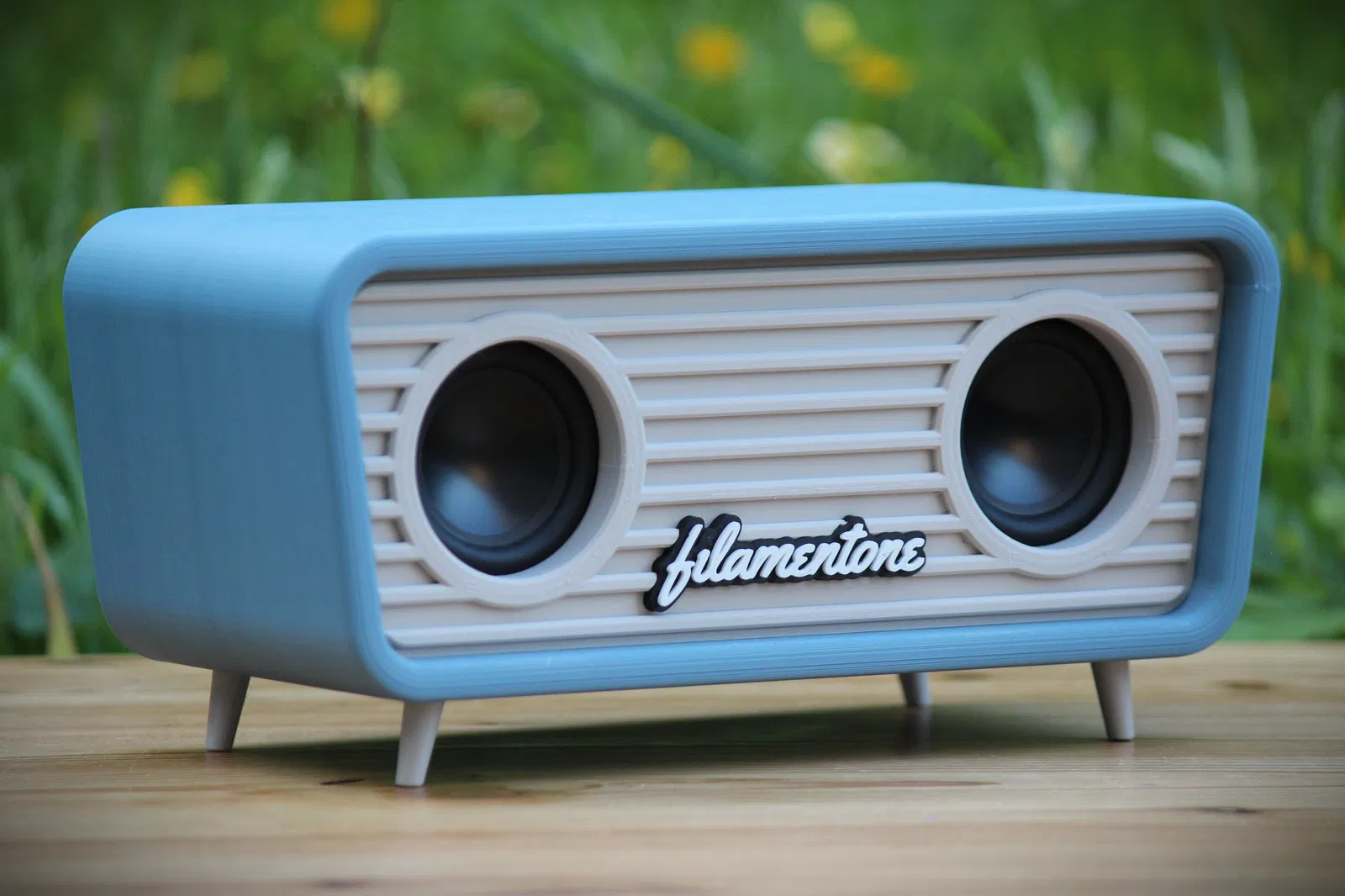

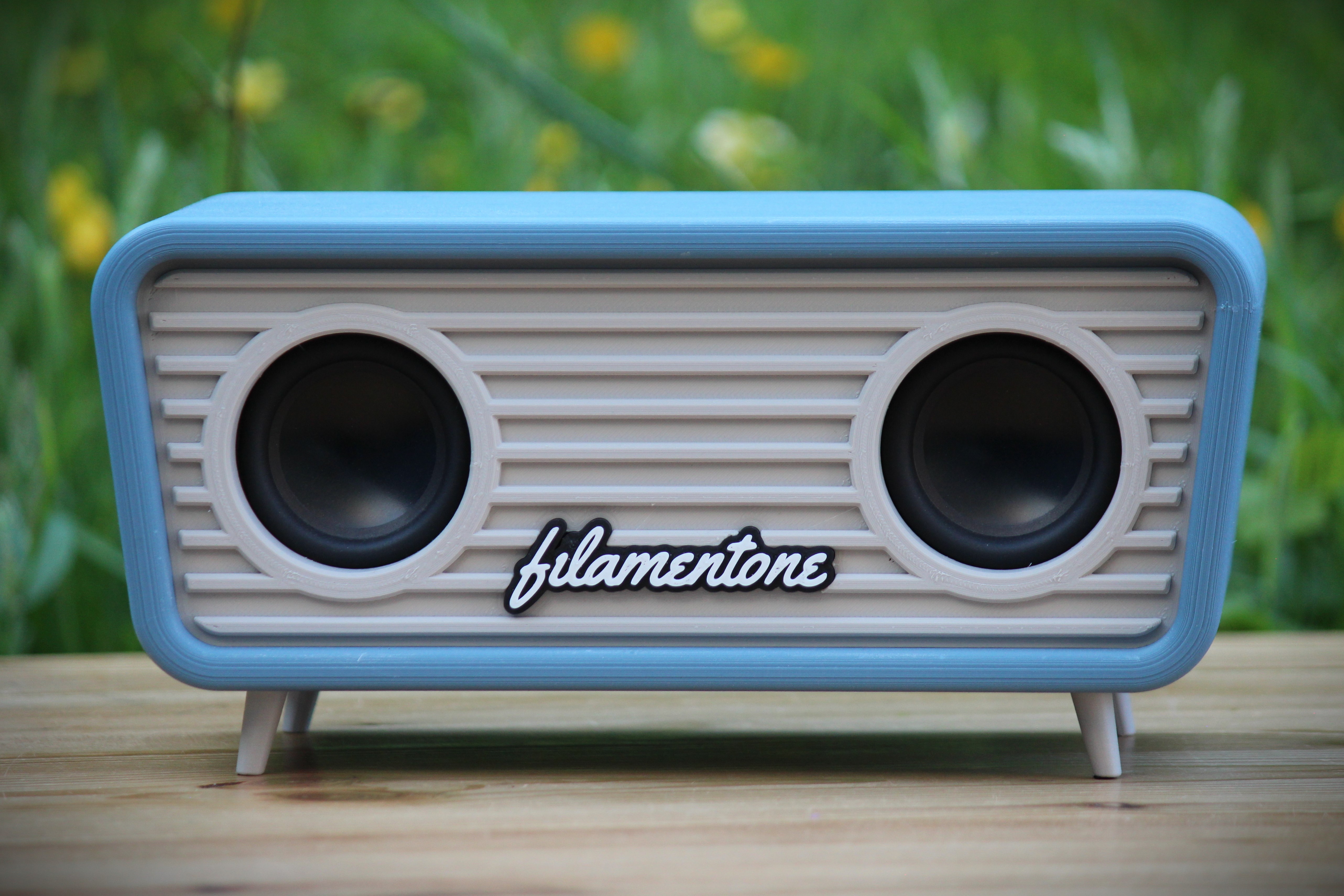

Loa Bluetooth Filamentone Two Phong Cách Cổ Điển
Filamentone Two là mẫu loa bluetooth di động lấy cảm hứng từ phong cách cổ điển, cho âm thanh hai kênh sống động. Hướng dẫn in chi tiết và danh sách linh kiện đầy đủ.
Mô tả
Filamentone Two… hai kênh cho niềm vui gấp đôi.
Thiết kế yêu cầu diện tích in tối thiểu 256x256 mm để in nguyên khối.
Sản phẩm được in bằng PLA Polymaker PolyTerra màu xanh dương trầm cho thân và màu trắng trầm cho mặt trước, mặt sau và chân đế.
Độ cao lớp: 0.15 mm
Số lớp tường: 3-4
Số lớp trên và dưới: 4
Infill: 20-25%
Ít có chi tiết thừa nhưng cần hỗ trợ cho phần thân.
Phần logo cần tạm dừng và đổi màu sợi nhựa ở lớp 38 (độ cao lớp 0.15 mm).
Bộ loa này sử dụng các linh kiện sau:

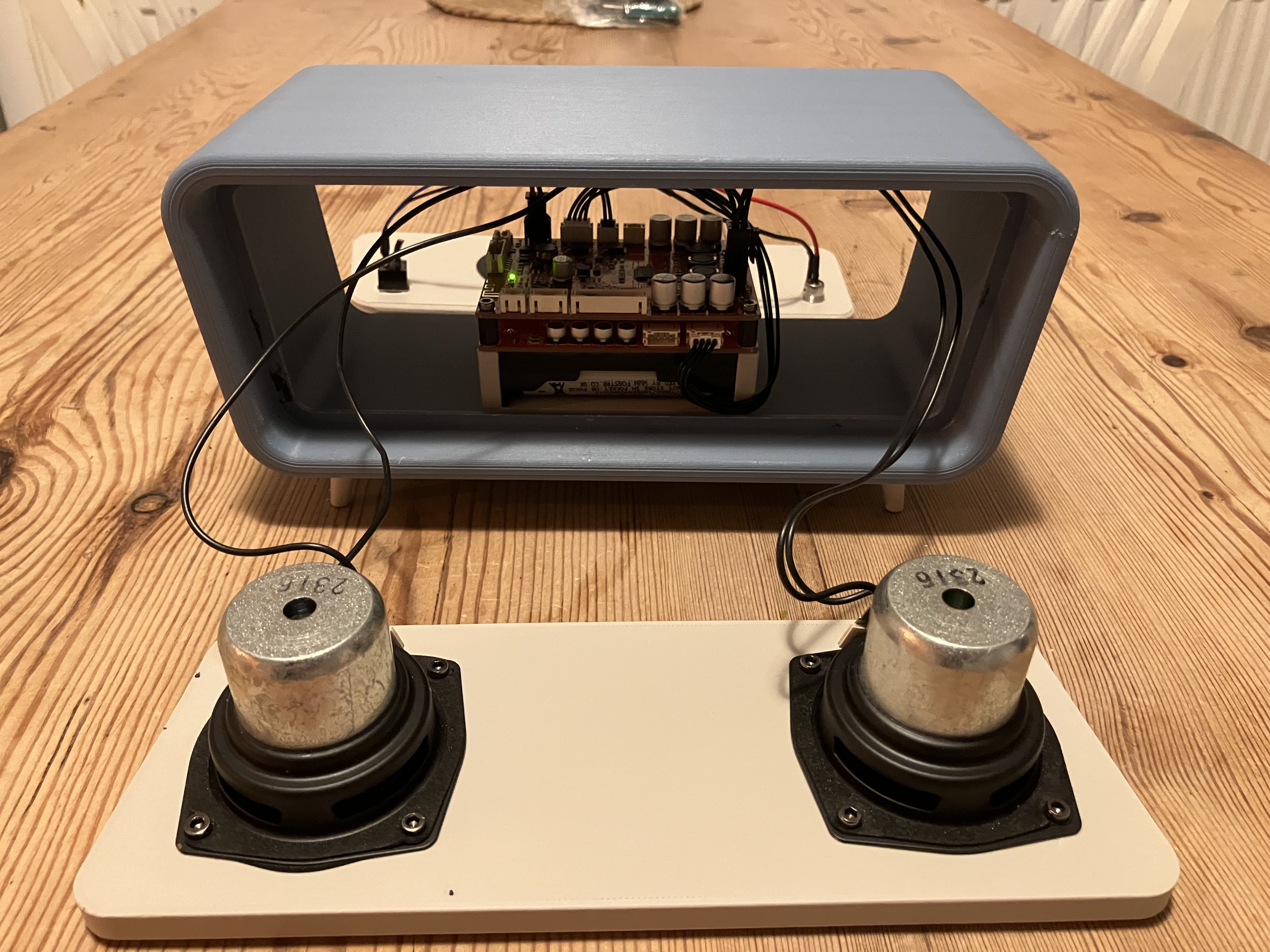

- 2 x củ loa toàn dải Dayton Audio ND65-8 2-1/2"
- Mạch khuếch đại Dayton Audio KAB-215v2
- Bo mạch mở rộng pin Lithium Dayton Audio KAB-BE 3 x 18650
- 3 x pin Molicel P30B 18650 (Không có mạch bảo vệ)
- Công tắc gạt Mini On/On SPDT
- Sạc laptop 19v 4.74A 90W
- Ốc vít nhiệt M3
- 4 x ốc đệm M3 để xếp chồng các bo mạch pin và khuếch đại
- Bu lông lục giác chìm M3
- 5 x 2mm đế cao su trong suốt tự dính
- Ổ cắm DC 5.5 x 2.5 MM 10A
- Băng dính hai mặt 3M VHB để gắn đế bo mạch pin/khuếch đại và mặt trước nếu cần.

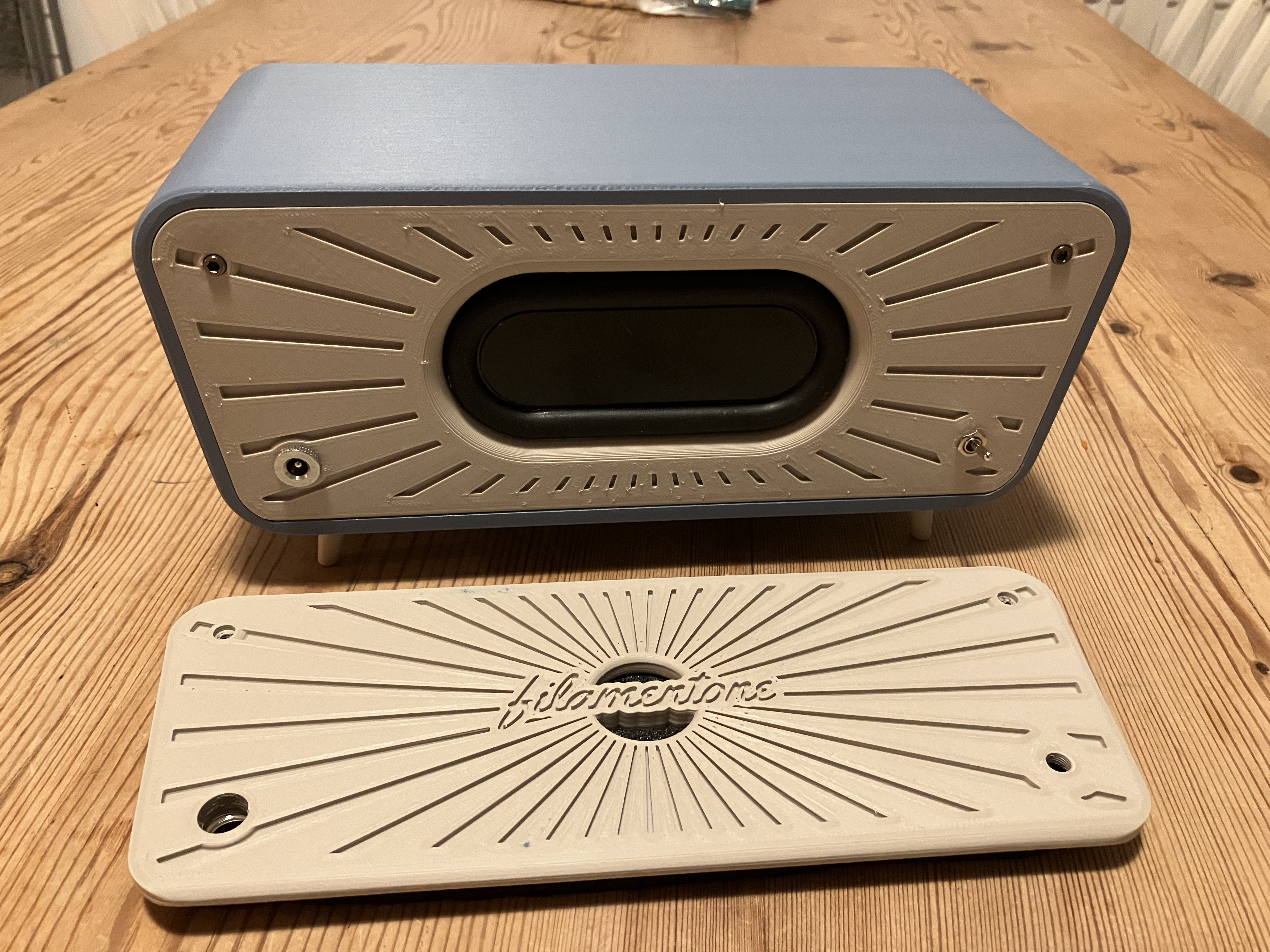

Các tùy chọn mặt sau: kín, hở và phiên bản thử nghiệm PR.

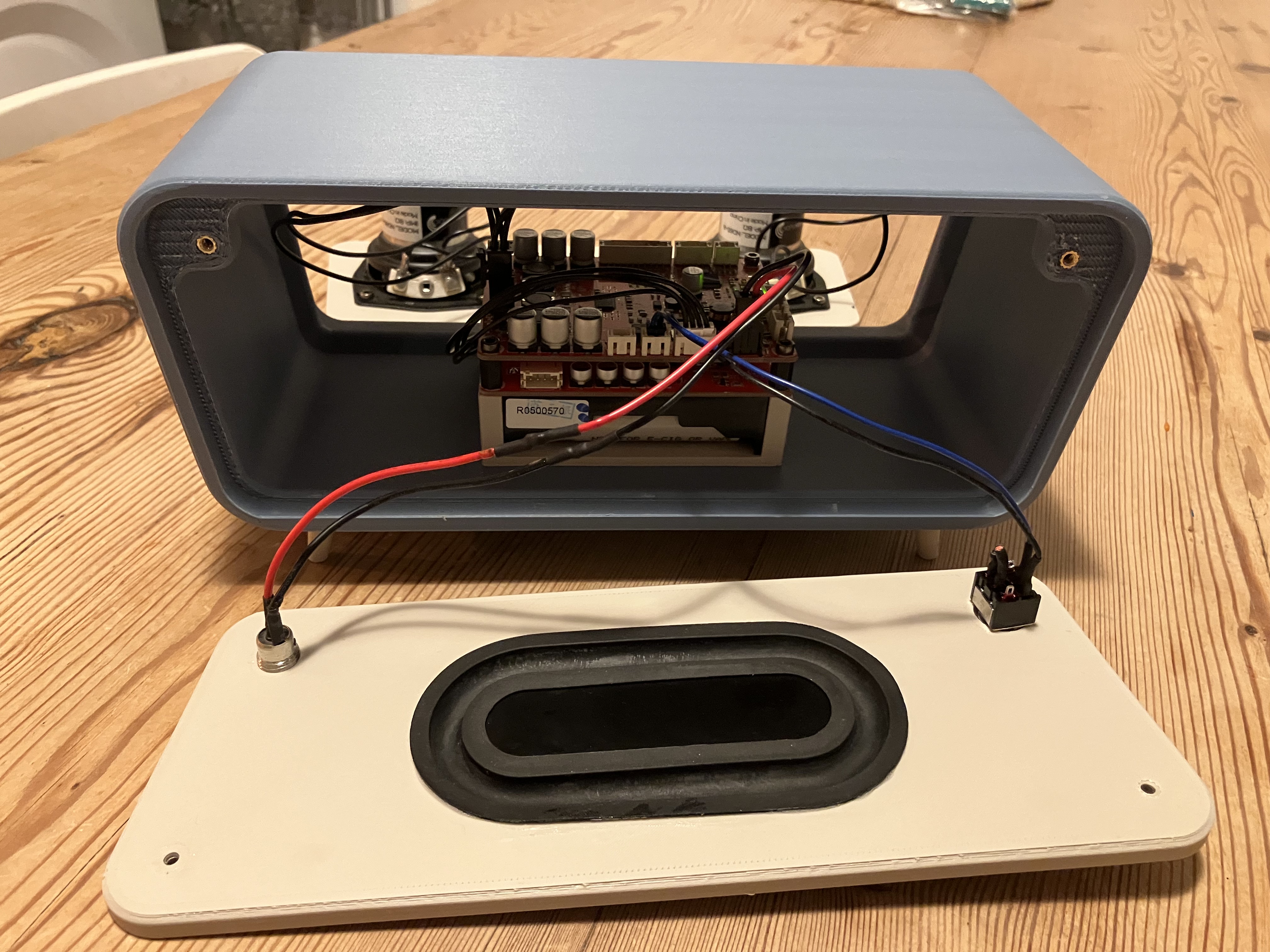

Tùy chọn - Màng rung thụ động 120 x 59 mm
Các linh kiện được chọn chủ yếu là cắm và chạy để giảm thiểu việc hàn.
