Máy sấy chai có quạt 5015

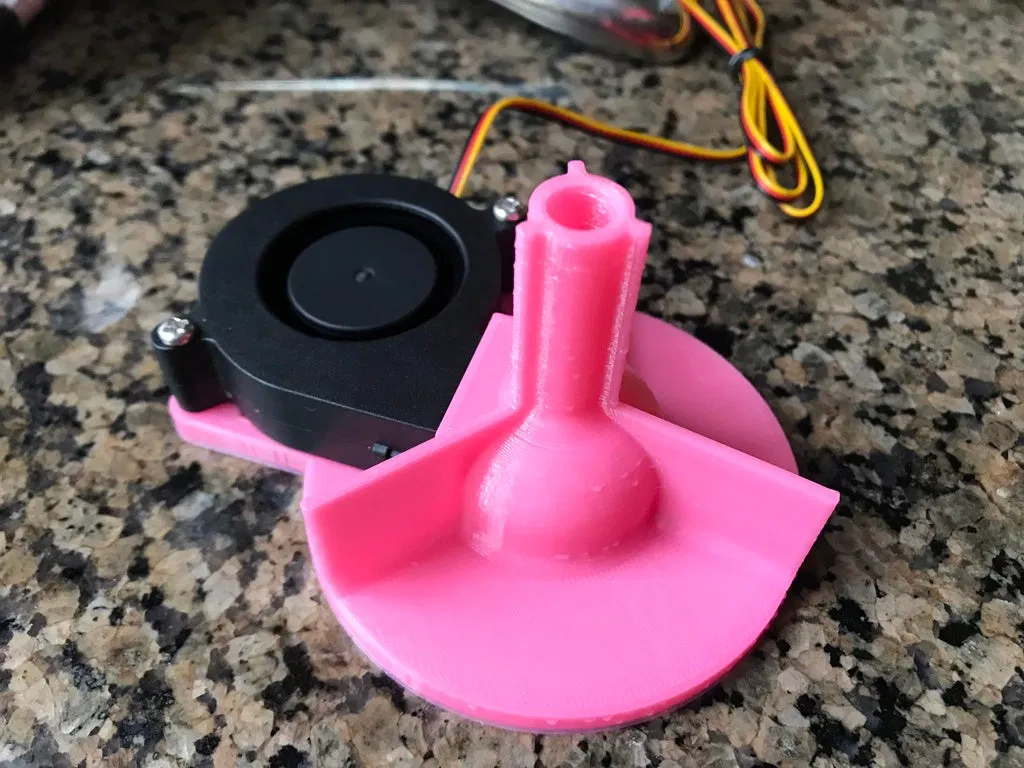

Máy sấy chai có quạt, sử dụng một quạt 5015 duy nhất để tăng tốc độ làm khô. Kích thước phù hợp cho miệng chai có đường kính trong tối thiểu 16mm.

Thông tin thiết kế

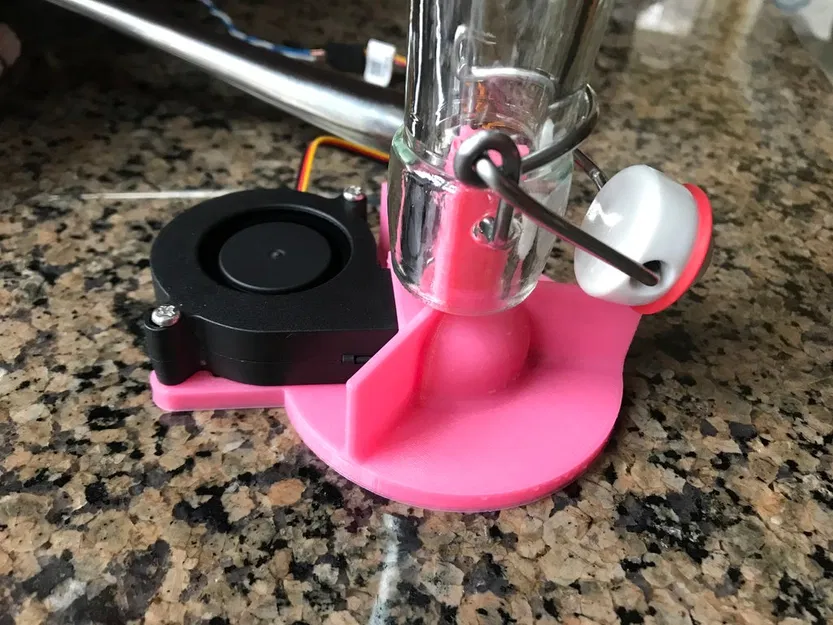

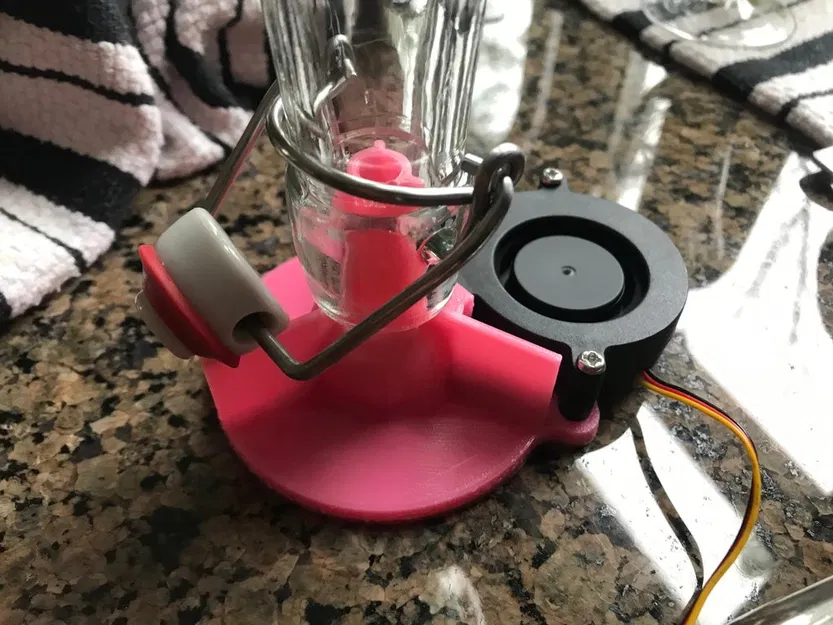

Bọn tui hay xài lại mấy cái chai nước ngọt của Ý, nên phải rửa chúng nó hoài. Miệng chai nhỏ xíu, đường kính trong chỉ nhỉnh hơn 16mm chút thôi – nên tui có thấy cái máy sấy chai có quạt của anh alexthurlow (powered bottle dryer) và chuẩn bị in liền thì mới nhận ra cái đường kính ngoài của cái vòi là 25mm – bự quá không nhét vô chai được. Tui thích thiết kế đồ bằng Fusion 360, nên tui lấy cái thiết kế của ổng làm cảm hứng để tự tui làm từ đầu. Tui để ý thấy với cái bề mặt ngoài trơn tuột của cái vòi, nếu nó bằng với đường kính trong của chai, thì không khí không có đường thoát ra, nên tui sửa lại thiết kế của tui cho có đường cho khí thoát. Tui cũng nhận ra là nếu để cái quạt xa hơn thì sẽ có một vùng dài cần phải làm bridging hoặc xài support, nên tui thiết kế lại với cái quạt nằm sát vô hơn để giảm thiểu vùng này. Tui cũng làm cái chuyển tiếp từ miệng quạt ra cái vòi tròn bằng cách loft để hy vọng giảm tổn thất luồng khí. Với hiện trạng, dùng nguồn 8.5V cho quạt (tưởng đâu lấy lộn cục 12V), luồng khí thổi ra mạnh kinh khủng. Trong một lần thử với chai miệng bự hơn (khoảng 40mm đường kính trong) thì chai khô cong trong khoảng 15-20 phút.

Xem thêm nè!

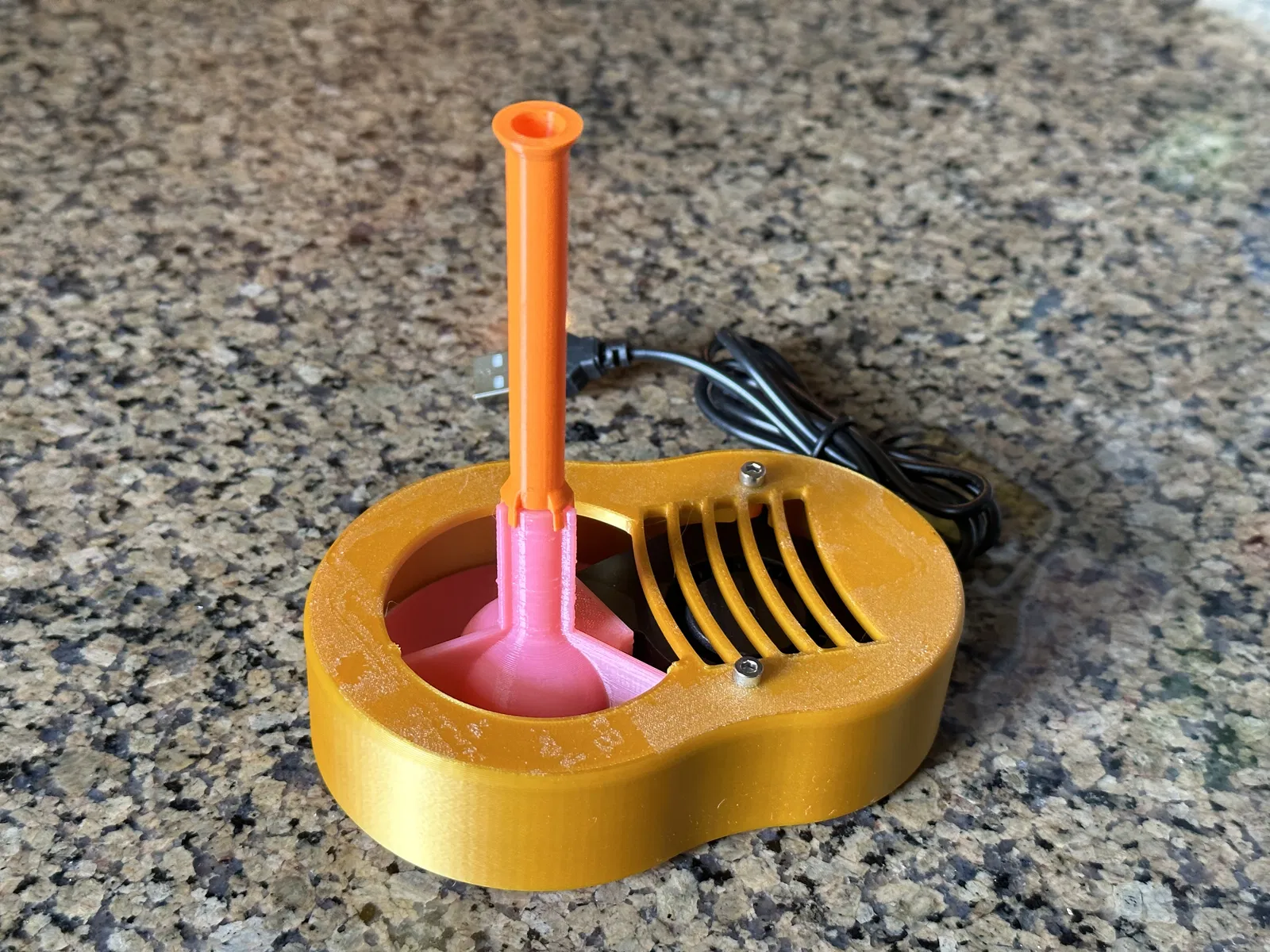

Có một bản của anh “mj” mà anh em cũng nên xem qua. Có thêm cái cover nhìn cưng lắm, và ổng có chỉ là có thể mua quạt 5015 chạy bằng USB, dễ cắm nguồn hơn là xài cục adapter với dây nhợ lòng thòng. Tui có thể nói là sức gió của quạt 5015 USB của tui chỉ bằng một phần nhỏ so với bản 12V của tui, nhưng nó vẫn có thổi khí nên chỉ tốn thời gian sấy lâu hơn thôi.

Cảnh báo nhỏ xíu

Mấy cái chai bọn tui xài đường kính trong 16mm thì cao lắm, gần 300mm (12”) lận – dựng đứng nó lên bằng miệng chai thì không phải là cái setup vững chãi nhất đâu. Trong lúc tui thử thì chúng nó không có bị ngã, nhưng mà nên kiếm cái bề mặt bằng phẳng, vững chãi để đặt chai và cái máy thổi vô trước khi để nó tự ngồi đó nha.

Cải tiến có thể có

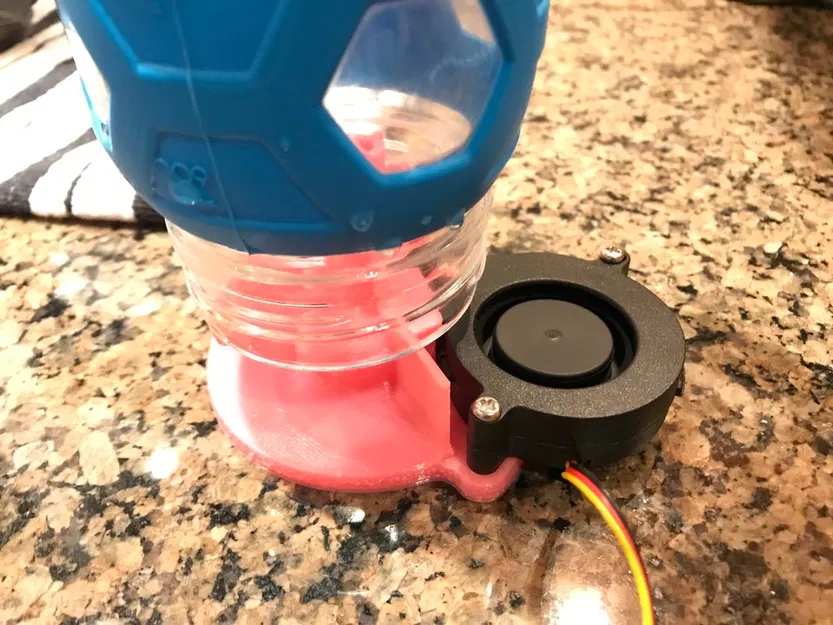

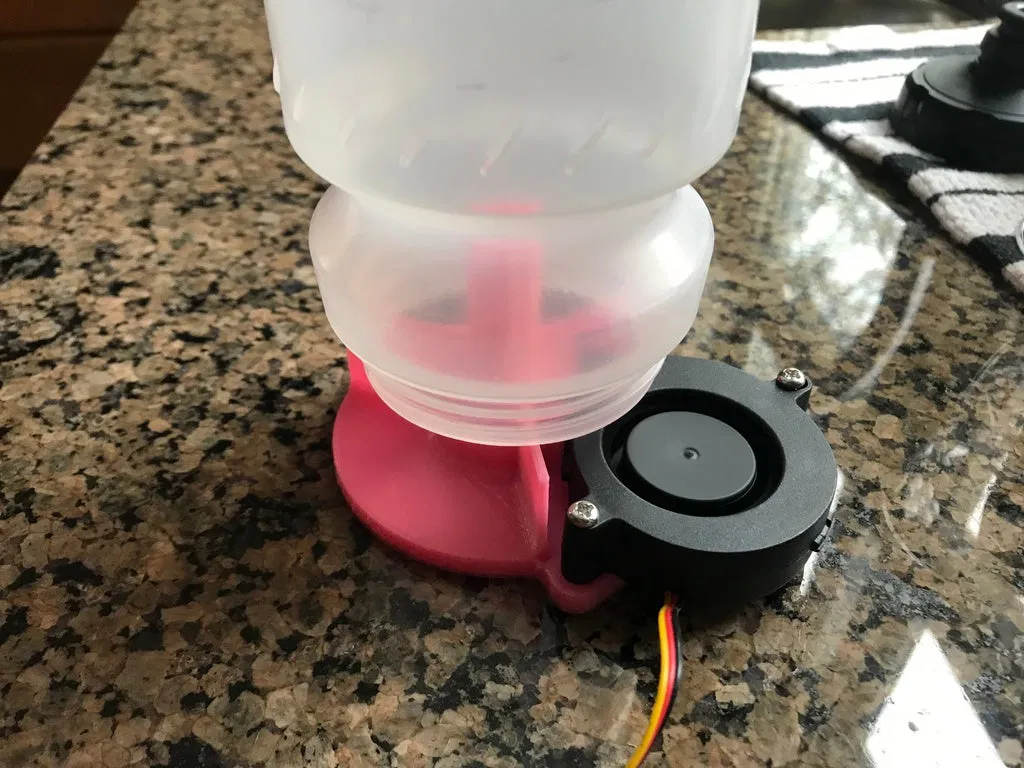

Với chai đường kính lớn hơn, có thể đặt chai lệch tâm ra để nó không che mất cái lỗ hút gió của quạt. Tui có thể làm cái cánh đỡ phía đối diện quạt dài hơn để xử lý chai bự hơn theo kiểu lệch tâm. Tui cũng thắc mắc là thổi khí từ bên hông có giúp lưu thông khí tốt hơn không, và sẽ làm khô nhanh hơn nữa. Thiết kế hiện tại thì xài được cho đa số nhu cầu của bọn tui, từ mấy chai nước suối bình thường tới mấy chai nước xe đạp luôn.

Hướng dẫn in

In ra chắc đơn giản thôi, không cần support, không cần chỉnh gì đặc biệt đâu. Tui chắc là in ở độ cao lớp 0.2mm với đầu phun 0.4mm, không cần mịn hơn làm gì trừ khi anh em muốn phí thời gian. Tui đoán là lý thuyết thì cái thành trong của cái ống dẫn khí mà trơn tru hơn có thể giúp luồng khí mạnh hơn chút, nhưng mà tui nghi ngờ là không nhận ra được đâu.
