Bộ dẫn dây nguồn GPU kèm Đế đỡ GPU

Dùng để dẫn dây nguồn GPU và làm đế đỡ GPU. File FreeCAD 0.21.0 được thiết lập thông số trong bảng tính "params" để bạn có thể tùy chỉnh cho hệ thống của mình.

Đã kiểm tra bản vẽ hoạt động với FreeCAD 1.0.0.

Mục đích là bạn đo khoảng cách từ đáy GPU đến sàn case, nhập giá trị này vào <>.ShelfHeight. Bạn có thể cần điều chỉnh giá trị của <>.SlotToGPULength để điều chỉnh độ dài phần đáy. Sau khi lưu thay đổi, chỉ cần File|Export từng hình dạng body dưới dạng tệp STL Mesh (***.stl).

Đã tạo và tải lên tệp Bambu Studio 3MF, trong đó các bộ phận khung nằm trên một tấm in (cần in hai lần, một lần cho mặt phải, một lần nữa cho mặt trái), sau đó phần đáy nằm trên một tấm in khác và phần tùy chọn phía trên nằm trên một tấm in khác nữa. Phần trên và đáy có viền 5 mm. Các cài đặt còn lại là mặc định cho lớp 0.2 mm. Nếu bạn đang sử dụng tấm in có vân, bạn có thể sao chép các bộ phận khung sang một tấm in khác và xoay để các mặt đối diện nằm ở dưới.

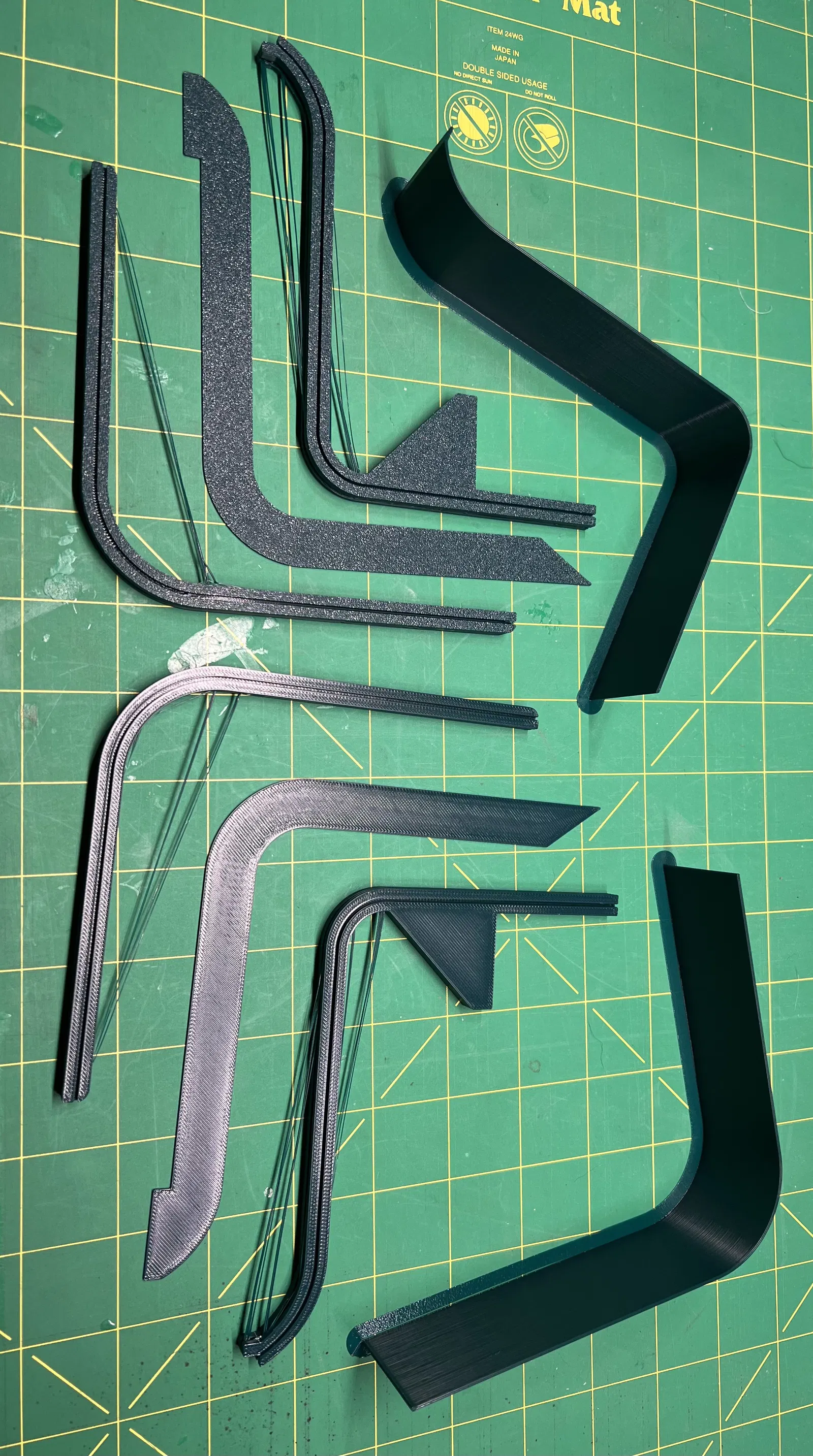

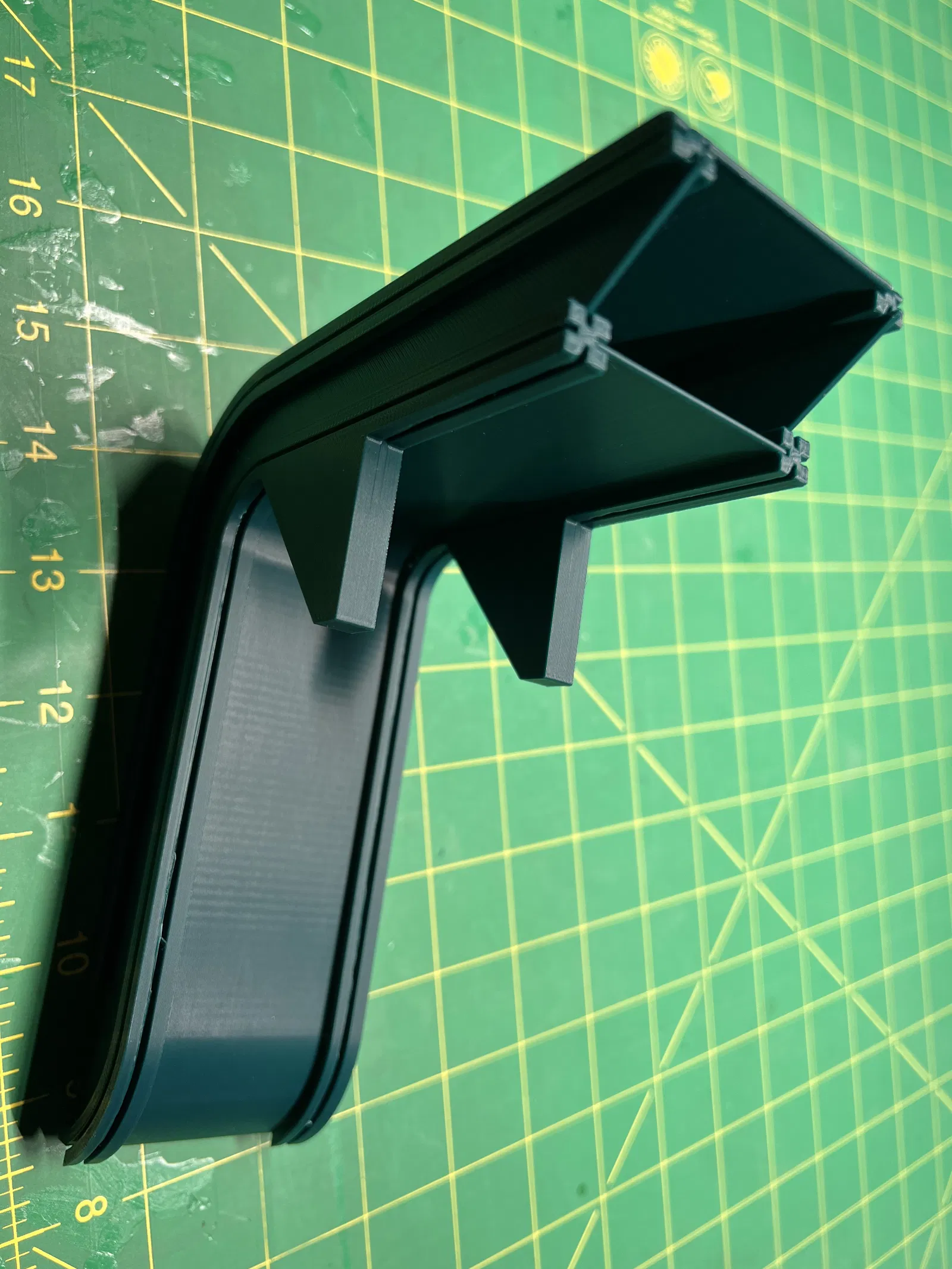

Tôi vừa in thử nghiệm bằng màu xanh lá cây. Một ảnh là các bộ phận lấy ra ngay từ máy in. Vài phút gỡ các sợi nhựa thừa bằng nhíp và một dụng cụ làm sạch để loại bỏ viền. Ảnh thứ hai là lắp thử. Cần làm sạch thêm một chút ở phần cuối cong của bộ phận trên.

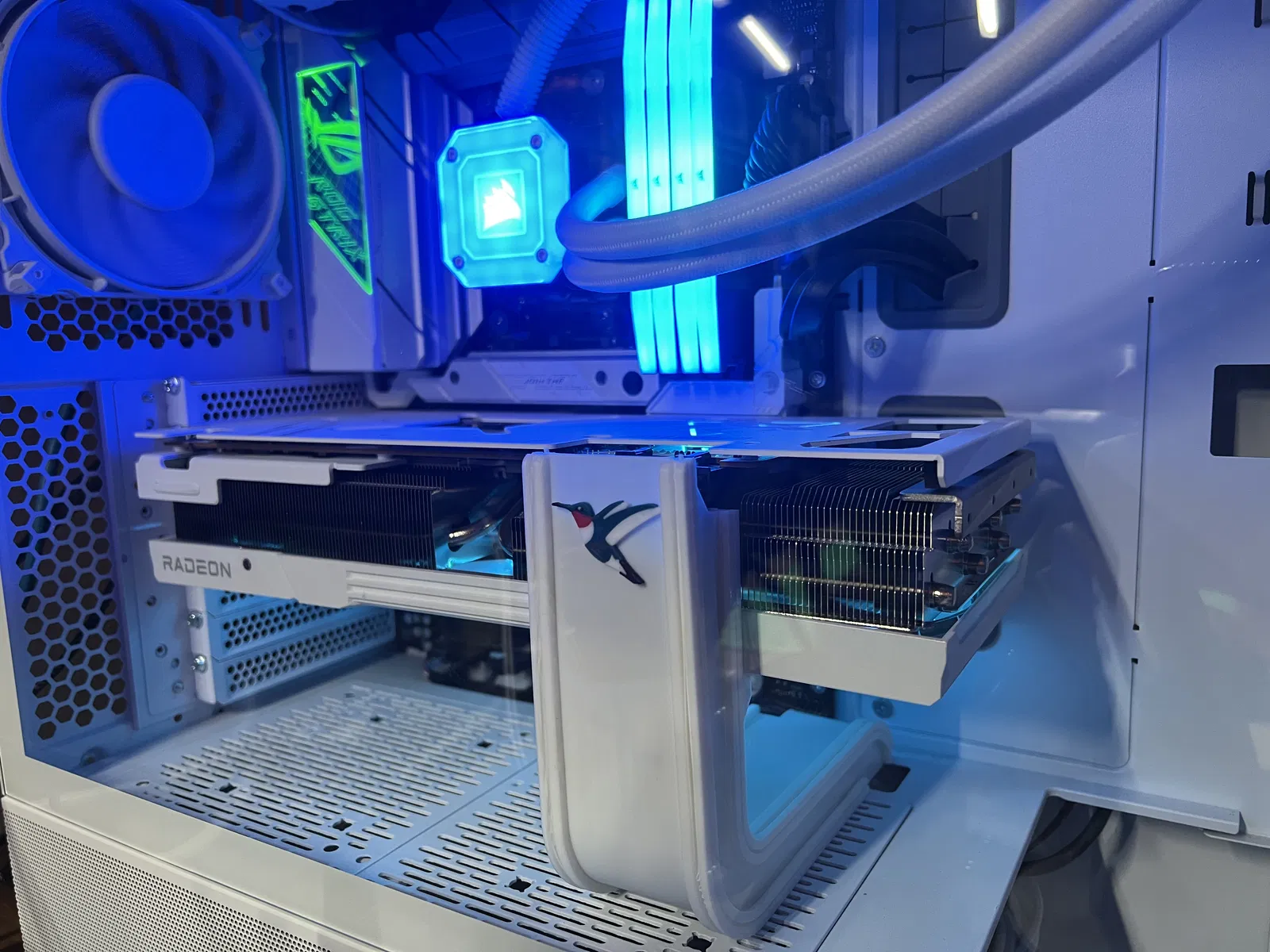

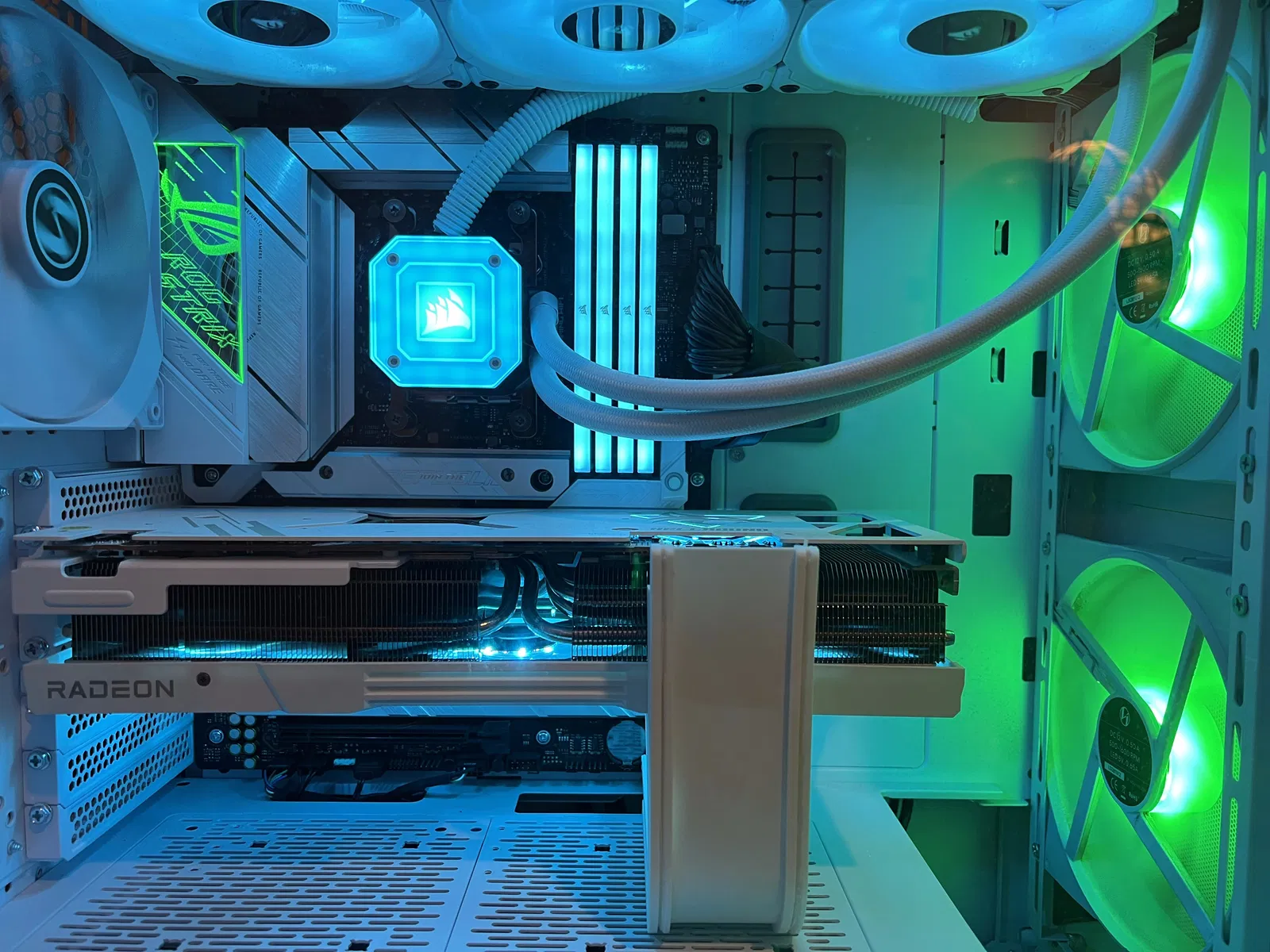

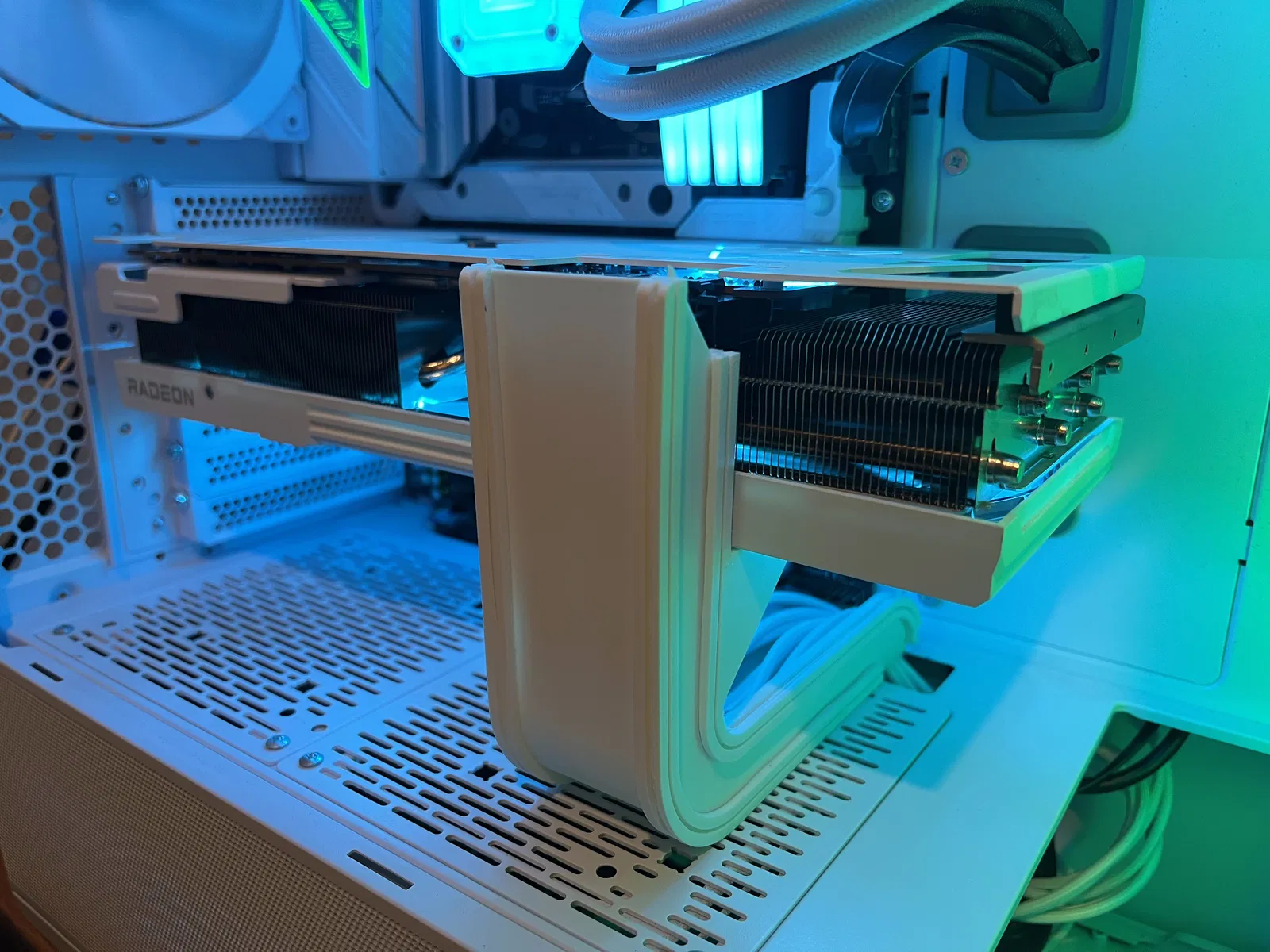

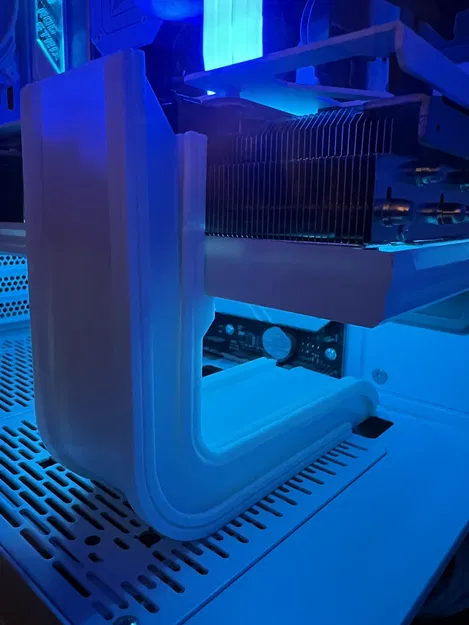

Sau khi di chuyển PC của mình hôm nọ, GPU bắt đầu chạm vào kệ dù tôi có định vị bộ dẫn dây như thế nào. Vì vậy, tôi đã giảm <>.ShelfLength xuống 5 mm để quạt không chạm vào kệ. Cũng đã làm rộng <>.FrameSlotWidth từ 1.2mm lên 1.3mm để dễ lắp ráp hơn. Đã tải lên các tệp mới có tên "GPU Cable Guide 5" với kệ ngắn hơn này. Bộ dẫn dây này được in bằng BambuLab Jade White PLA Basic.

Chúc bạn vui!
