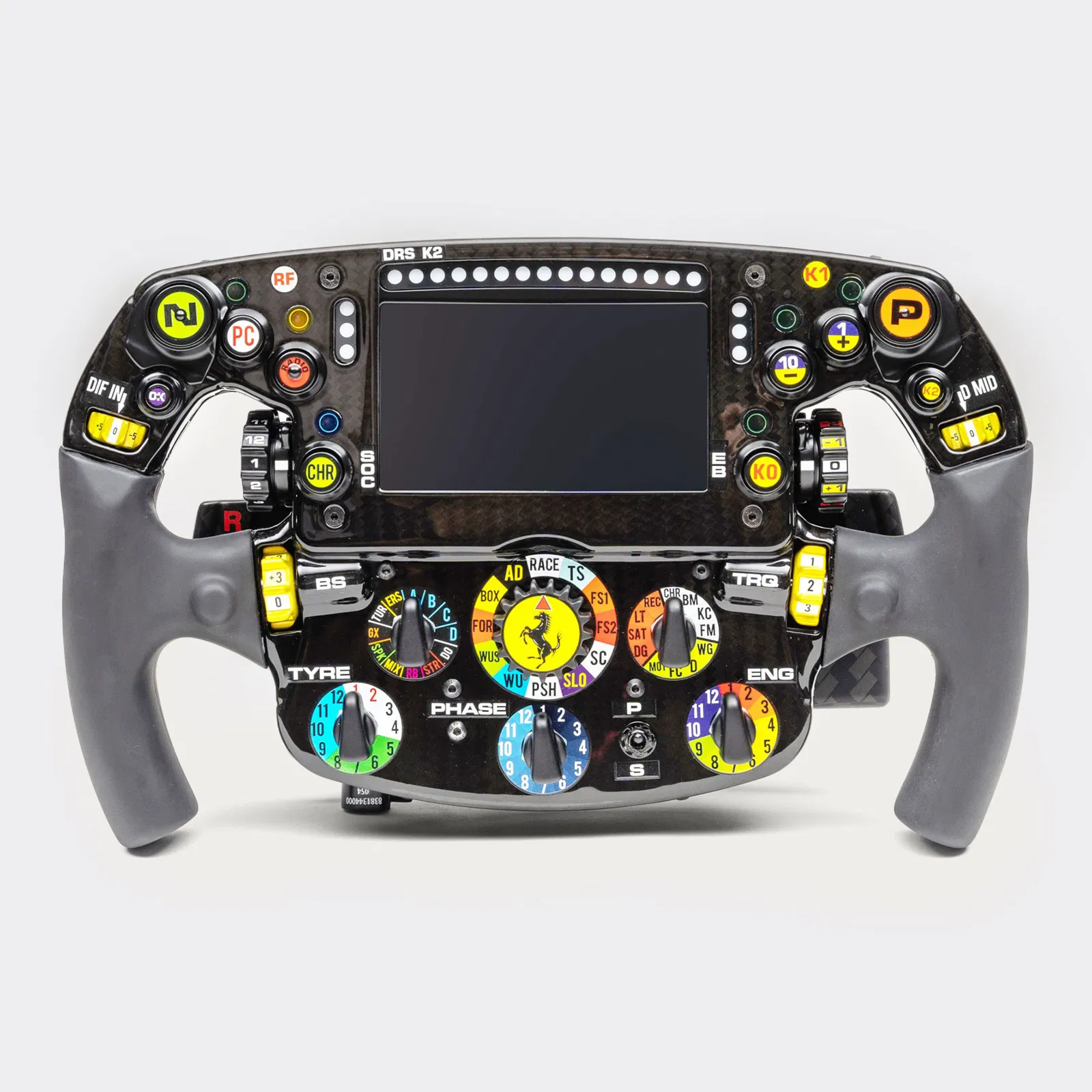

Mô hình vô lăng F1 Ferrari đã sửa đổi để in 3D

Tín dụng cho F1 Steering Wheel của Ata Mert Aka.

Đây là một mô hình kỹ thuật chính xác 100% với hơn 200 bộ phận. Mọi thứ, từ ốc vít, đai ốc, bo mạch, màn hình, v.v… nhưng nó có nhiều bề mặt 2D không thể in 3D. Bất cứ nơi nào là sợi carbon đều là bề mặt 2 chiều = một hình dạng có độ dày bằng không. Nó hiển thị trên CAD và trong STL, nhưng các bề mặt 2D lại vô hình đối với máy in 3D / slicer. Bản in đầu tiên của tôi kéo dài 12 giờ đã bị thiếu nhiều bộ phận, đặc biệt là phần tay cầm nơi tôi lần đầu tiên nhận thấy vấn đề.

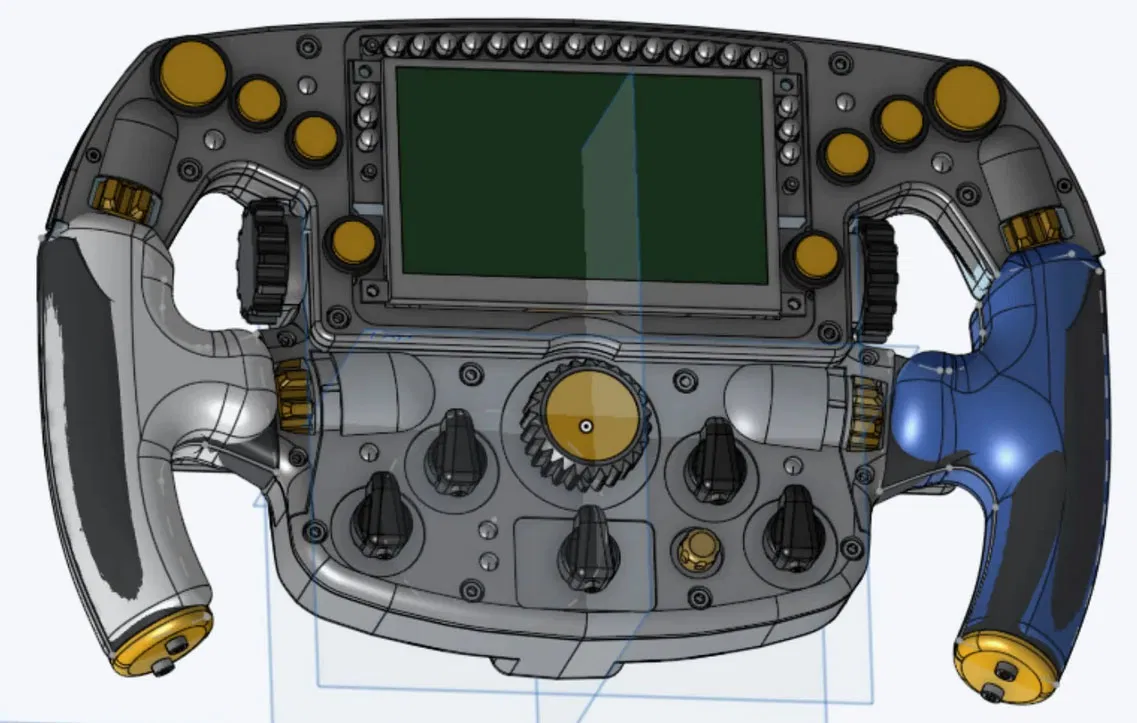

Tôi đã tạo một bản sao mô hình thô của một vô lăng Solid bên trong các bề mặt SolidWorks 2D để cung cấp cấu trúc 3D có thể in được. Tôi đã thực hiện nhiều lần lặp lại cho STL và sau đó kiểm tra kết quả trong slicer. Có rất nhiều lỗ trong G-code và các khoảng trống trong phần điền mà phải vá trong CAD.

Ban đầu tôi lãng phí hàng giờ để chỉnh sửa riêng từng trong số 248 bộ phận, xóa vòng đệm, mạch điện, ốc vít, v.v. Thật ngớ ngẩn. Điều đó không thực sự giúp ích. Tôi nhận ra rằng việc lấp đầy đối tượng cho đặc sẽ tốt hơn là cố gắng làm rỗng nó. Vì vậy, tôi vẽ lại các bộ phận 3D mới thay vì chuyển đổi các bộ phận 2D hiện có thành 3D.

Tôi đã sao chép đường viền của tay cầm để tạo một vật thể 3D vừa vặn, nhưng không hoàn toàn khớp với mô hình SolidWorks. Sau đó, tôi phát hiện ra nhiều phần của mô hình bề mặt cần được làm đặc. Phần trục không kết nối với bất cứ thứ gì. Các lẫy chuyển số bị rỗng ở phía sau và tôi phải tạo lại chúng. Toàn bộ vỏ sò phía sau bằng sợi carbon là bề mặt 2D đã phải vẽ lại bằng 3D. Tôi đã thực hiện nhiều lần lặp lại cho STL và sau đó kiểm tra kết quả trong slicer.

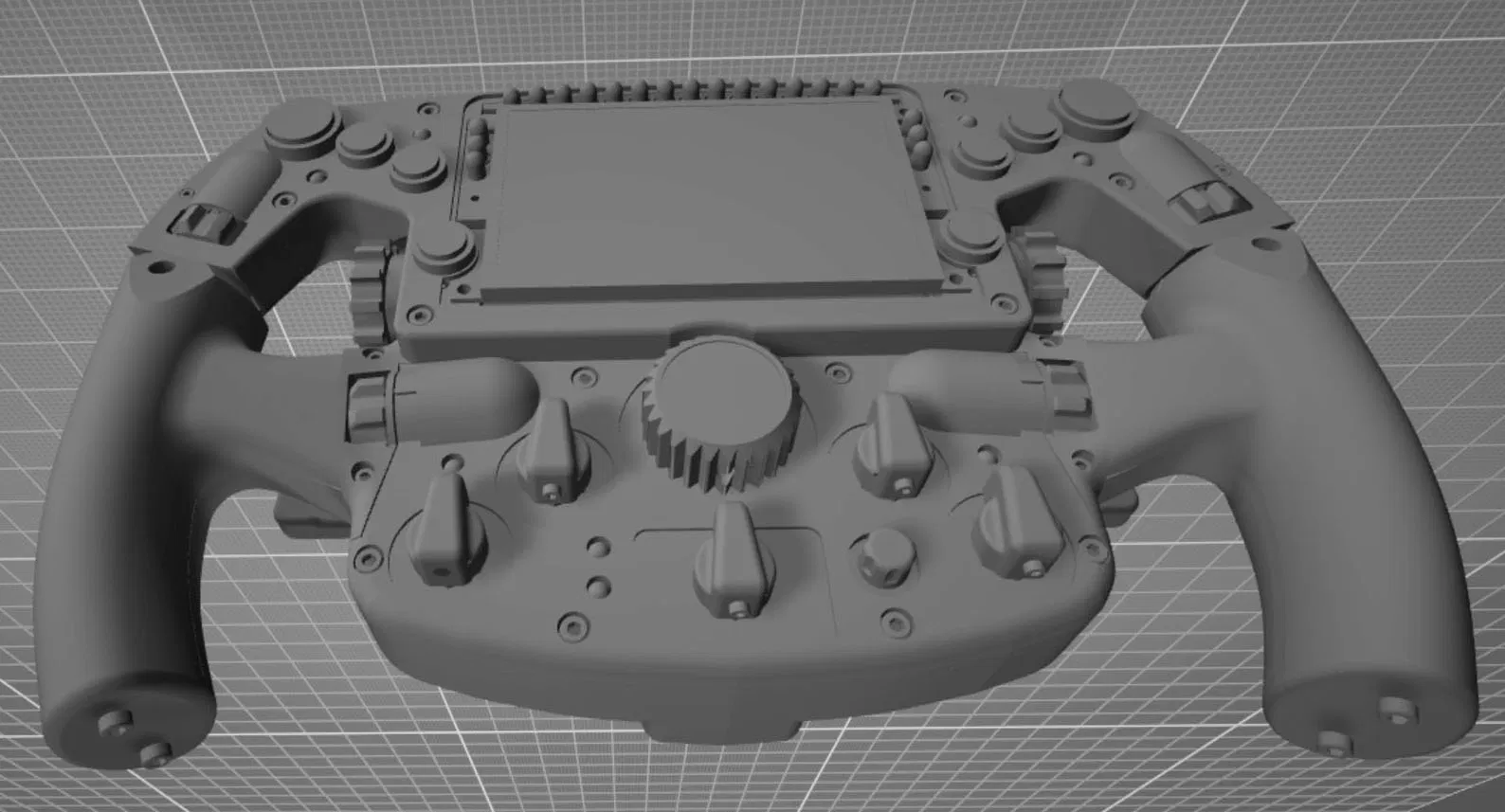

Đây là bản sửa đổi #09 - WIP.

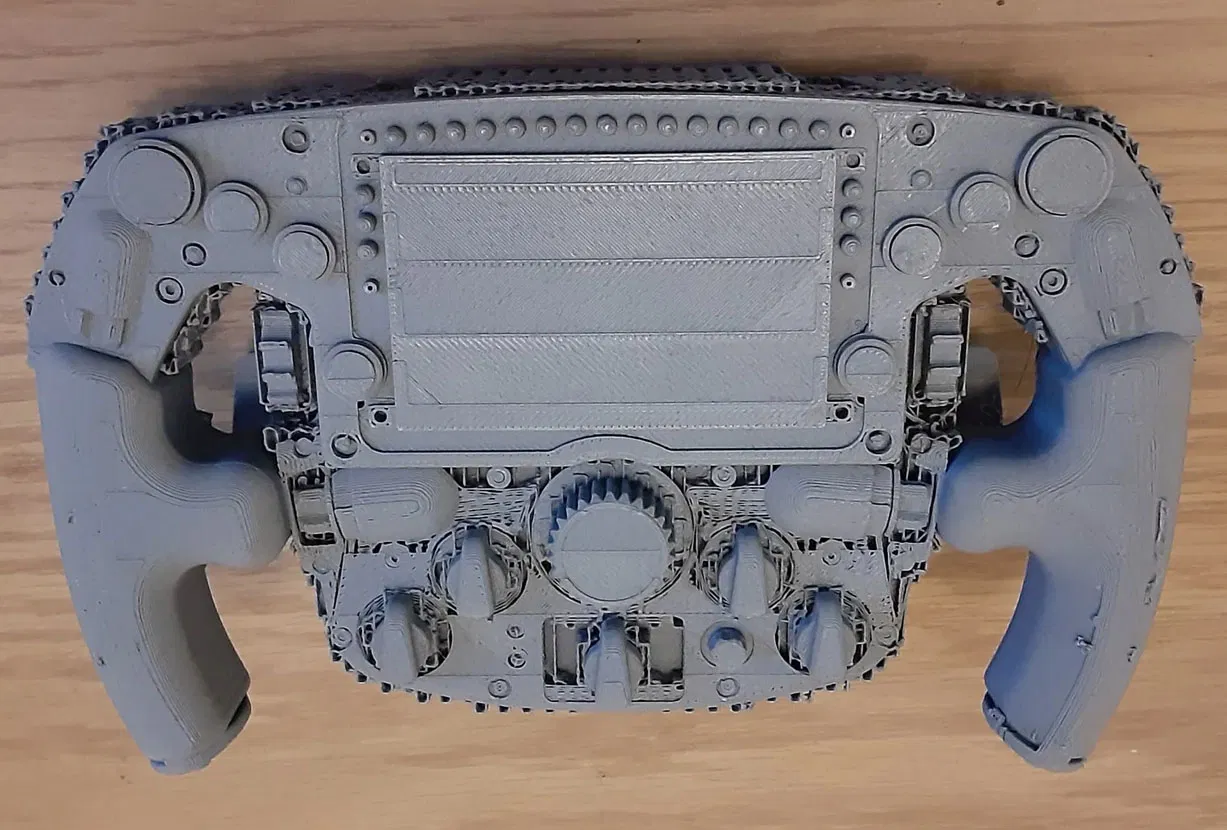

Bản in 12 giờ đã hoàn thành. Nó hoạt động.

Mẹo in bằng Slicer: Tôi đã giảm tỷ lệ toàn bộ bánh xe 287mm xuống còn 180mm. (= 12 giờ) Bản in lỗi ở kích thước 190mm. Đặt màn hình hướng lên trên và trục hướng xuống dưới, sau đó trượt trục xuống dưới mâm in, để tránh in phần lớn nó. Có rất nhiều vật liệu hỗ trợ. Nhiều đến mức làm hỏng bản in khi tôi gỡ bỏ nó. Tôi đã thay đổi khoảng cách từ 1.33mm thành 1.5mm để làm cho vật liệu hỗ trợ yếu hơn.

Sợi PLA 'Concrete' = xám với các hạt màu đen
