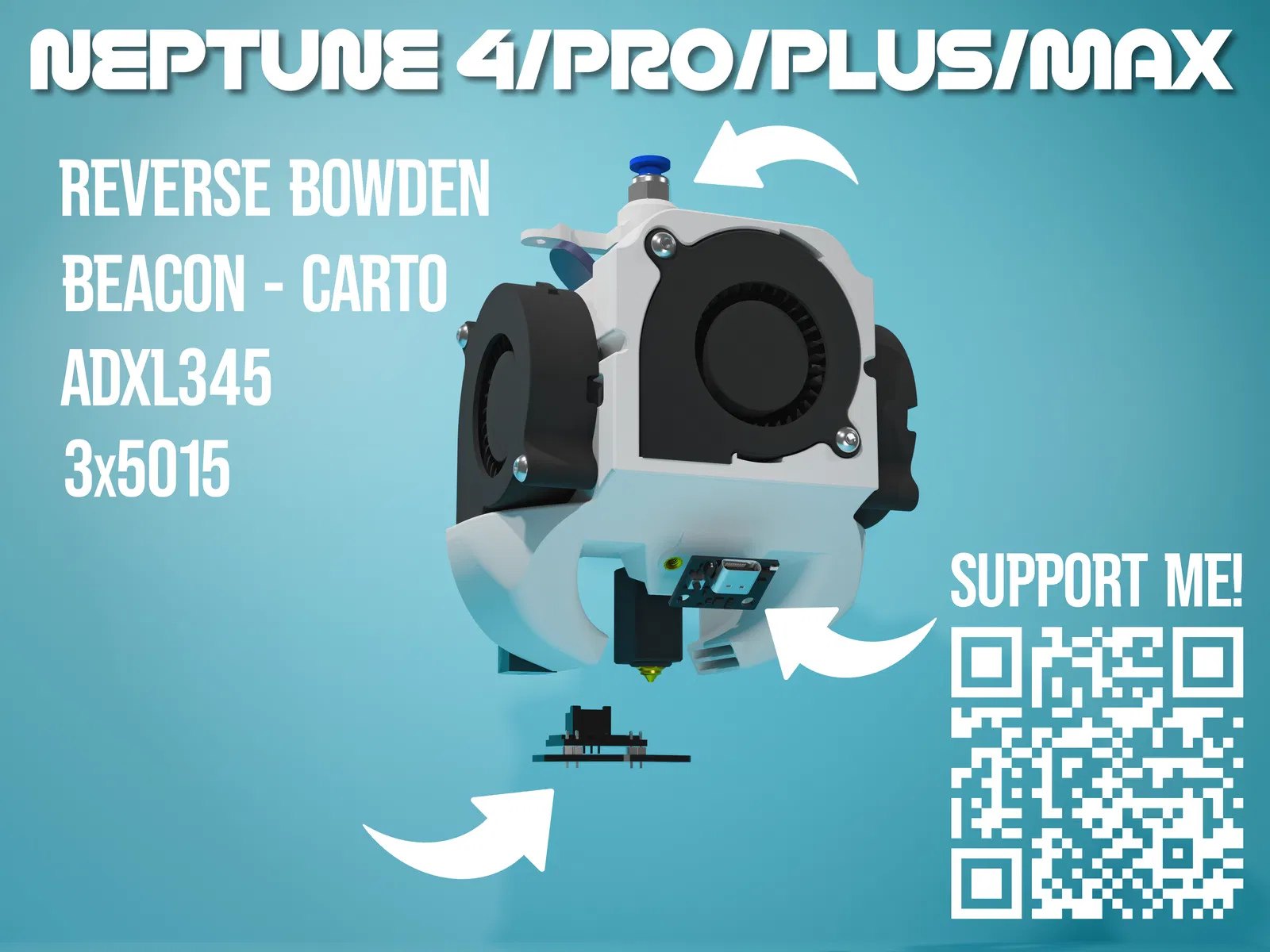

SF 3x5015 Neptune 4 fan mod shroud - Tối ưu hóa, hỗ trợ beacon/cartographer nâng cao

Bản thiết kế shroud của HalfManBear nhưng với nhiều tối ưu hóa được tích hợp trong một gói.

Cảm ơn Layer.Shifted đã chỉ ra các vấn đề về luồng khí! Cảm ơn @mcbabo đã làm minh họa lắp ráp!

🤩 Thích thiết kế này chứ? Bạn có thể giúp tài trợ cho các đổi mới như thế này! Cân nhắc ủng hộ tôi! Sự trân trọng lớn dành cho những người ủng hộ tôi, và bạn sẽ nhận được quyền truy cập độc quyền vào các tệp CAD khác nhau! Gửi yêu cầu tính năng tại đây!

Tính năng:

• Tương thích với tất cả các mẫu Neptune 4
• Tối ưu hóa đáng kể hiệu suất khi in phần nhô ra (overhang)
• Dễ dàng đặt giá đỡ (support)
• Hỗ trợ adapter reverse bowden ECAS04/PC4-M10/UBBI
• Kênh dẫn khí tản nhiệt mượt mà hơn
• Kênh dẫn khí làm mát chi tiết được tối ưu hóa
• Ren cấy nhiệt M3 (đường kính ngoài 4.5mm, sâu 4mm)
• Thêm lỗ gắn cho reverse bowden/endo cam - adxl (mục đích sử dụng, có thể thêm bất kỳ thứ gì khác)
• Hỗ trợ Beacon/cartographer
• Adapter BTT Eddy
• Cảm biến đứt dây tóc trên đầu in

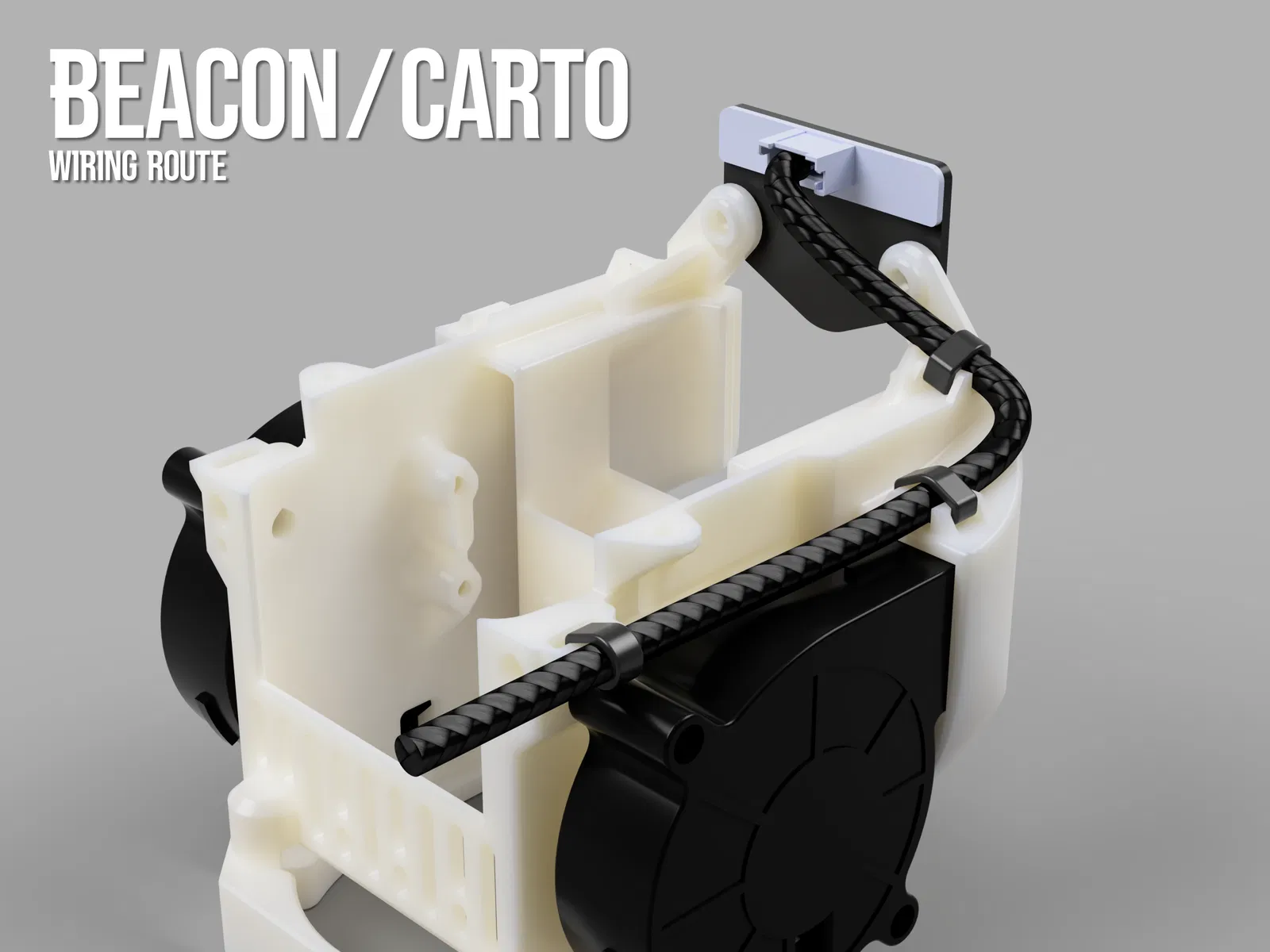

Đối với mẫu Beacon/Cartographer:

• Độ lệch x: 0
• Độ lệch y: 22
• Như đã thiết kế trong mô hình CAD (để có độ chính xác cao hơn, vui lòng sử dụng thước cặp để đo!)

LƯU Ý: Một số báo cáo cho biết quạt Winsinn có thể không hoạt động như quạt tản nhiệt vì nó sẽ cản trở nam châm của động cơ máy đùn. KHẮC PHỤC: Dán một vòng đệm 24mm vào mặt sau của quạt Các lựa chọn thay thế được đề xuất:

• Sunon VX A99
• TriangleLabs

Ba đến bốn lần nhấn đầu tiên cho UBBI phải được thực hiện bằng cờ lê, để phá vỡ cơ chế trước khi nó đủ mềm để sử dụng bằng tay!

Cài đặt in được đề xuất:

• Đường kính đầu phun: 0.4mm
• Chiều cao lớp: ≤ 0.2mm
• Đảo ngược trên số lẻ: tắt
• Tường chính xác: bật
• Thứ tự tường: trong/ngoài/trong
• Hướng in: như đã nhập
• Giá đỡ (Supports): như trong hình (sử dụng công cụ paint bucket và nhấp) Hình ảnh bên dưới dành cho adapter reverse bowden:

Vật liệu đề xuất:

• PETG
• ABS/ASA
• Bất kỳ vật liệu chịu nhiệt, ít bị chảy xệ nào

Minh họa lắp ráp: Nguồn: @mcbabo Ghi chú lỗi: Tổng cộng 13 ren cấy nhiệt và 14 cho carto/beacon (6 quạt, 2 adxl, 2 đèn LED, 2 reverse bowden, 1/2 đầu dò)

Sắp ra mắt: Khả năng tương thích với mod Bambu hotend

Nhật ký thay đổi:

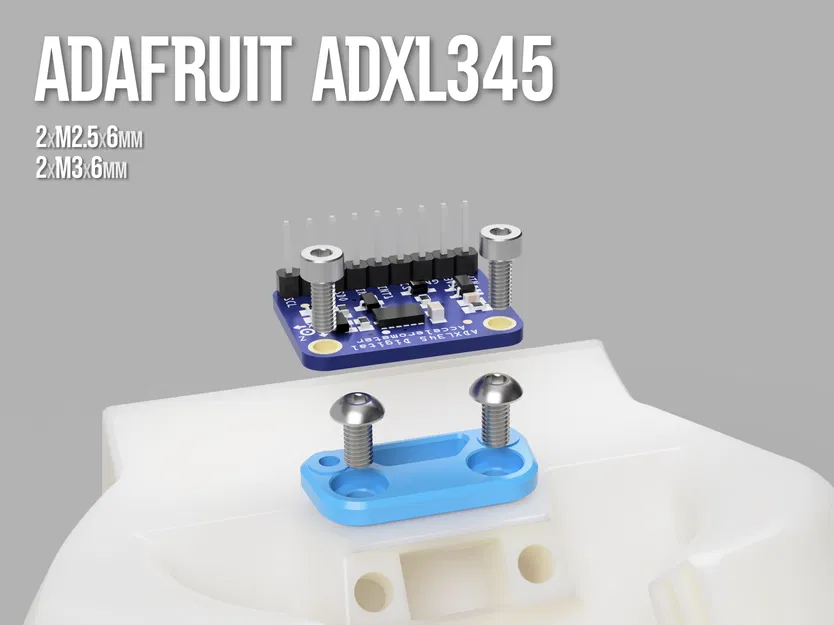

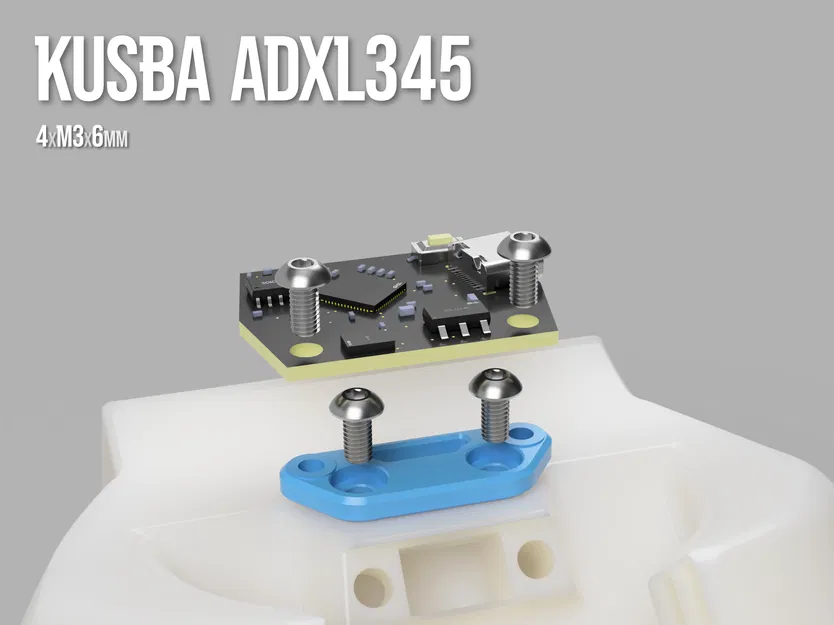

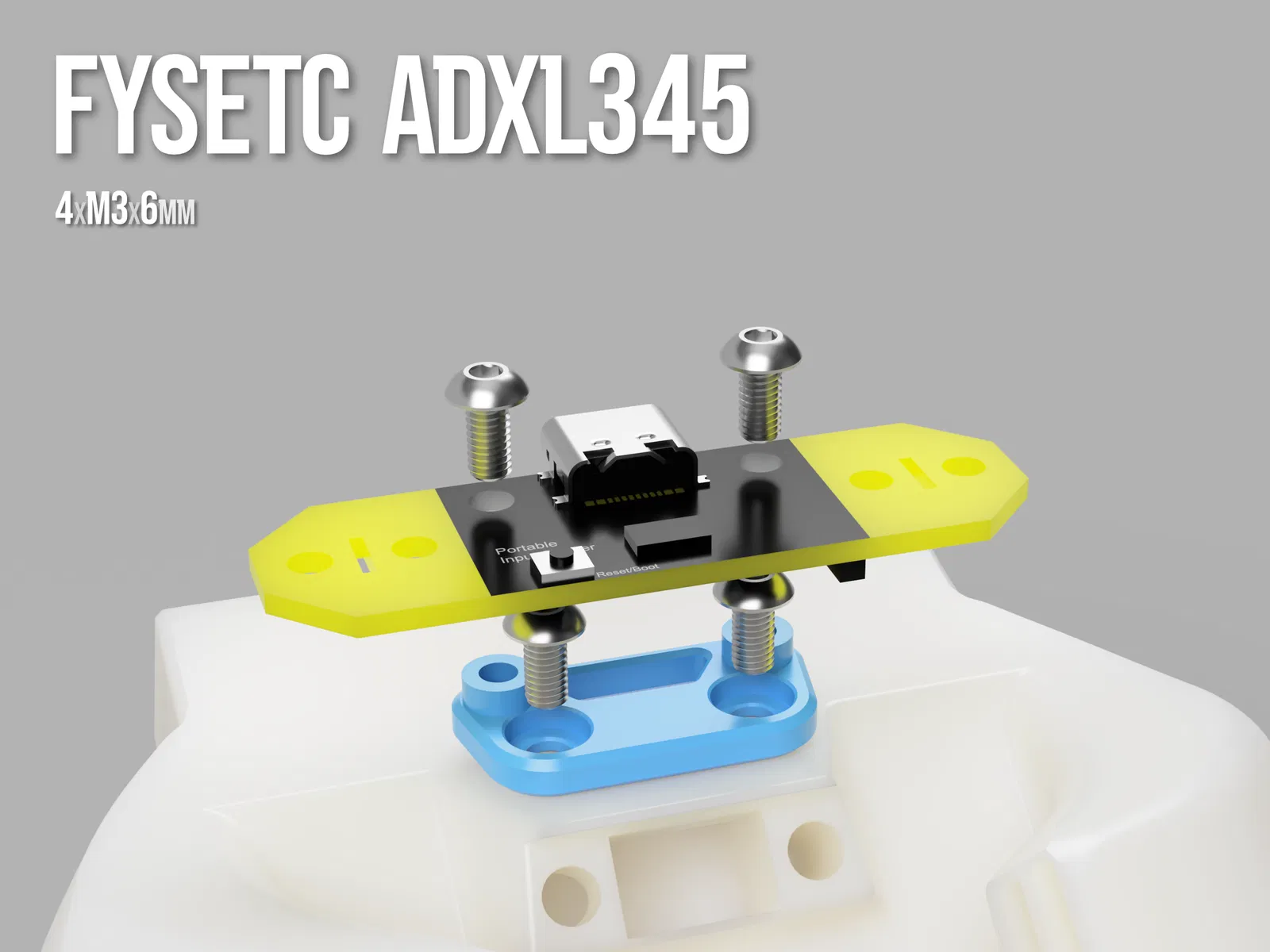

Bản phát hành chính thức Thay đổi v5 Bản phát hành chính thức đầu tiên v20 Nhiều tối ưu hóa được tích hợp v21 Thêm hỗ trợ beacon/cartographer v22 Tối ưu hóa phần nhô ra cho giá đỡ beacon/carto Loại bỏ các bức tường mỏng ở định tuyến bên trong đèn LED và vít bên Tối ưu hóa đường dẫn định tuyến đèn LED, loại bỏ một số hình học xấu v23 Ngày 24 tháng 6 năm 2024 Tối ưu hóa khoảng hở quạt Loại bỏ giá đỡ adxl không cần thiết (các lỗ vít gần đầu phun là vị trí mới) v24 Ngày 12 tháng 7 năm 2024 Thêm kênh dẫn khí tản nhiệt thích hợp cho các mẫu plus/max Adapter reverse bowden Không thay đổi thiết kế N4/N4Pro, giá đỡ cần thiết cho reverse bowden đã có từ phiên bản đầu tiên v25 Ngày 13 tháng 7 năm 2025 Tối ưu hóa thêm các khu vực mỏng Hiện có thể in với đầu phun .6, yêu cầu arachne (không khuyến nghị) Thêm miếng đệm spacer cho adxl345 fly usb Thêm adapter adxl345 Fysetc Thêm adapter adxl345 KUSBA Thêm adapter adxl345 Adafruit v26 Ngày 13 tháng 7 năm 2025 Sửa lỗi lưới do v25 gây ra v36 Ngày 14 tháng 7 năm 2025 Thiết kế lại mặt trước, chuẩn bị cho thẩm mỹ Nhiều lỗ thông gió hơn cho động cơ máy đùn Thêm lỗ chìa khóa căng chỉnh (tháo quạt phải để truy cập) Cột gắn bên được thiết kế lại Khoảng cách lỗ adxl được sửa chữa v37 Ngày 19 tháng 7 năm 2025 Thêm tuyến đường dây cho Beacon/Carto (Sử dụng dây rút) Cập nhật lên UBBI v87 v37.1 Ngày 3 tháng 8 năm 2025 Cập nhật lên UBBI v90 Hỗ trợ ECAS04 Giảm chiều dài reverse bowden 1mm v49 Ngày 25 tháng 10 năm 2025 Vị trí gắn đầu dò được sửa chữa Độ lệch lỗ gắn bên được sửa chữa Vị trí gắn carto được sửa chữa (cùng độ lệch xy, độ lệch z khác nhau) Đẩy quạt trước ra trước 1mm v52 Ngày 2 tháng 7 năm 2025 Kết thúc dự án (EOL) Tải lên tệp nguồn + CAD Chuyển đổi sang Bambu hotend đang thực hiện được một nửa, có thể ai đó sẽ hoàn thành nó giúp tôi
