Giá đỡ Rack 10 inch cho PC TinyMiniMicro

Giới thiệu

Có một vài cái khung rack 10" cho mấy con PC TinyMiniMicro này rồi, mà không cái nào làm tui thấy thiệt sự ưng ý hết.

Mục tiêu của tui khi làm cái này là:

• Tuân thủ kích thước rack 10" không chính thức như ở đây (254mm x 44.45mm).
• PC nằm chính giữa trong mount.
• Có 2 jack keystone.
• PC được giữ chắc đủ để không bị trượt tới lui dễ dàng.
• Hỗ trợ cho nhiều loại PC TinyMiniMicro khác nhau và trông đồng bộ (ngoại trừ bản thân cái PC).
• Có lỗ luồn dây cáp cho dây đi ra từ jack keystone.

Tui tin là đã đạt được mấy mục tiêu này với thiết kế này.

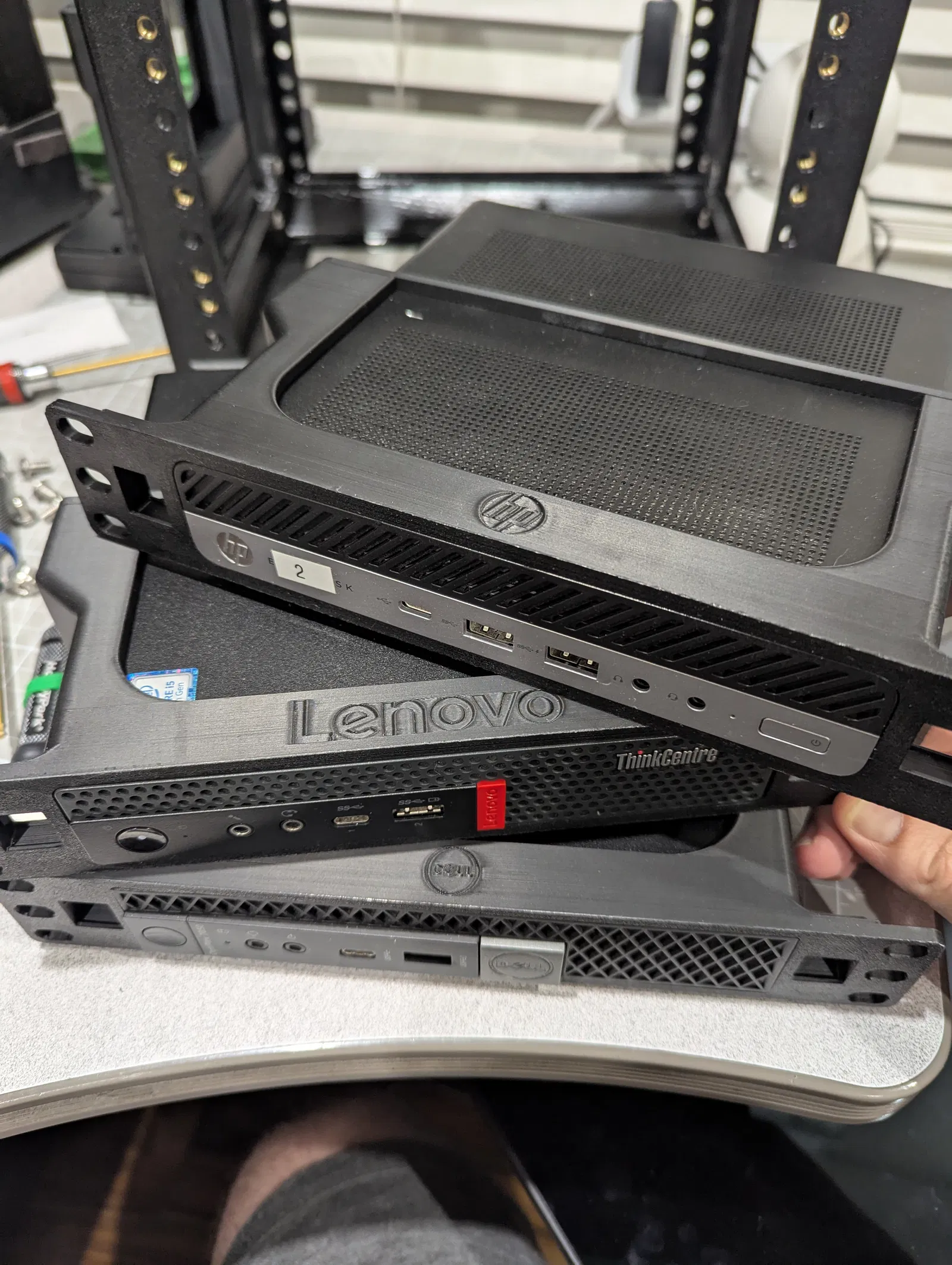

Khả năng tương thích

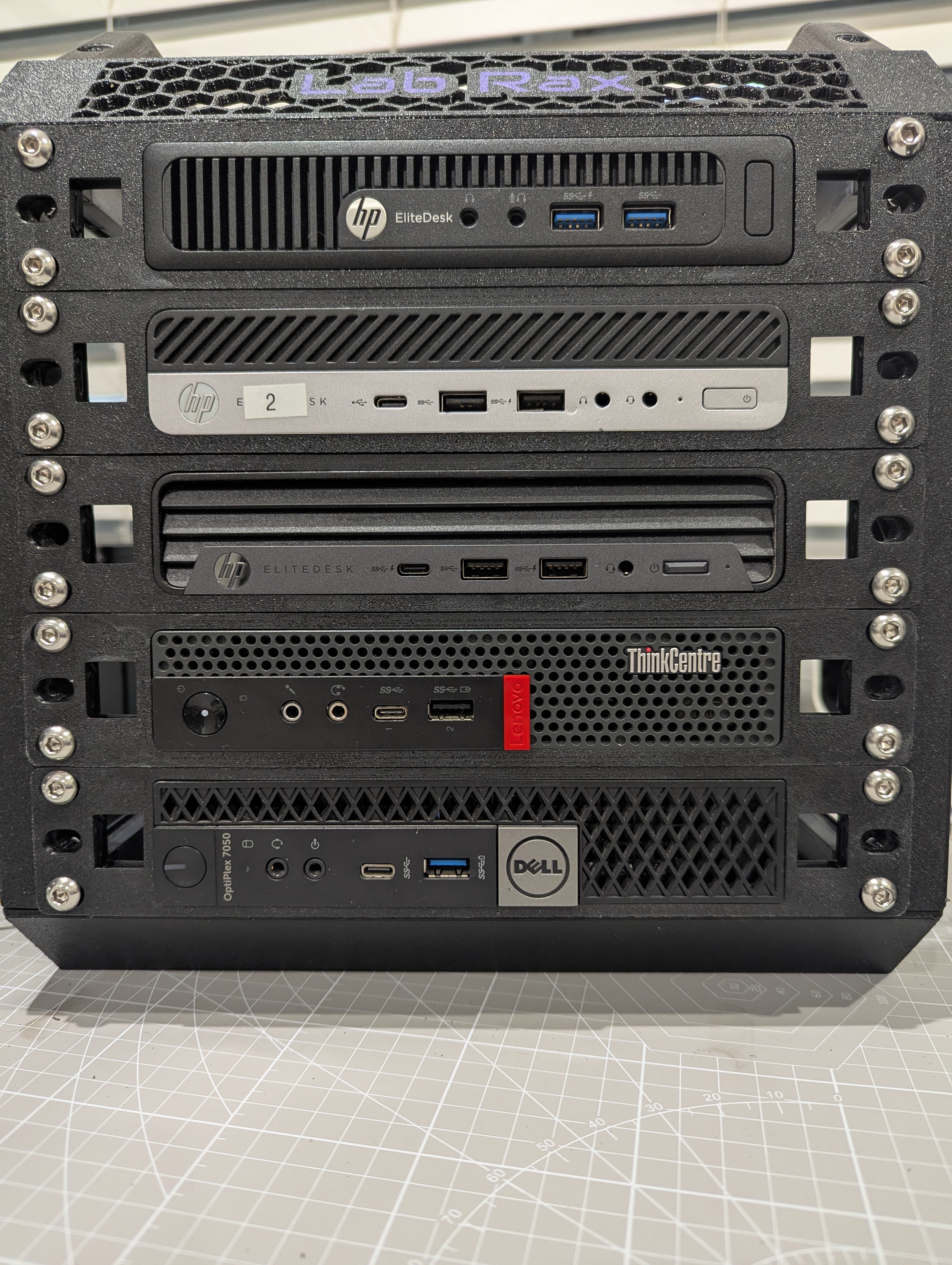

Có 4 loại mount khác nhau. Tui đã xác nhận vừa với các máy sau:

Danh sách vật tư (Bill of Materials)

Cần in gì

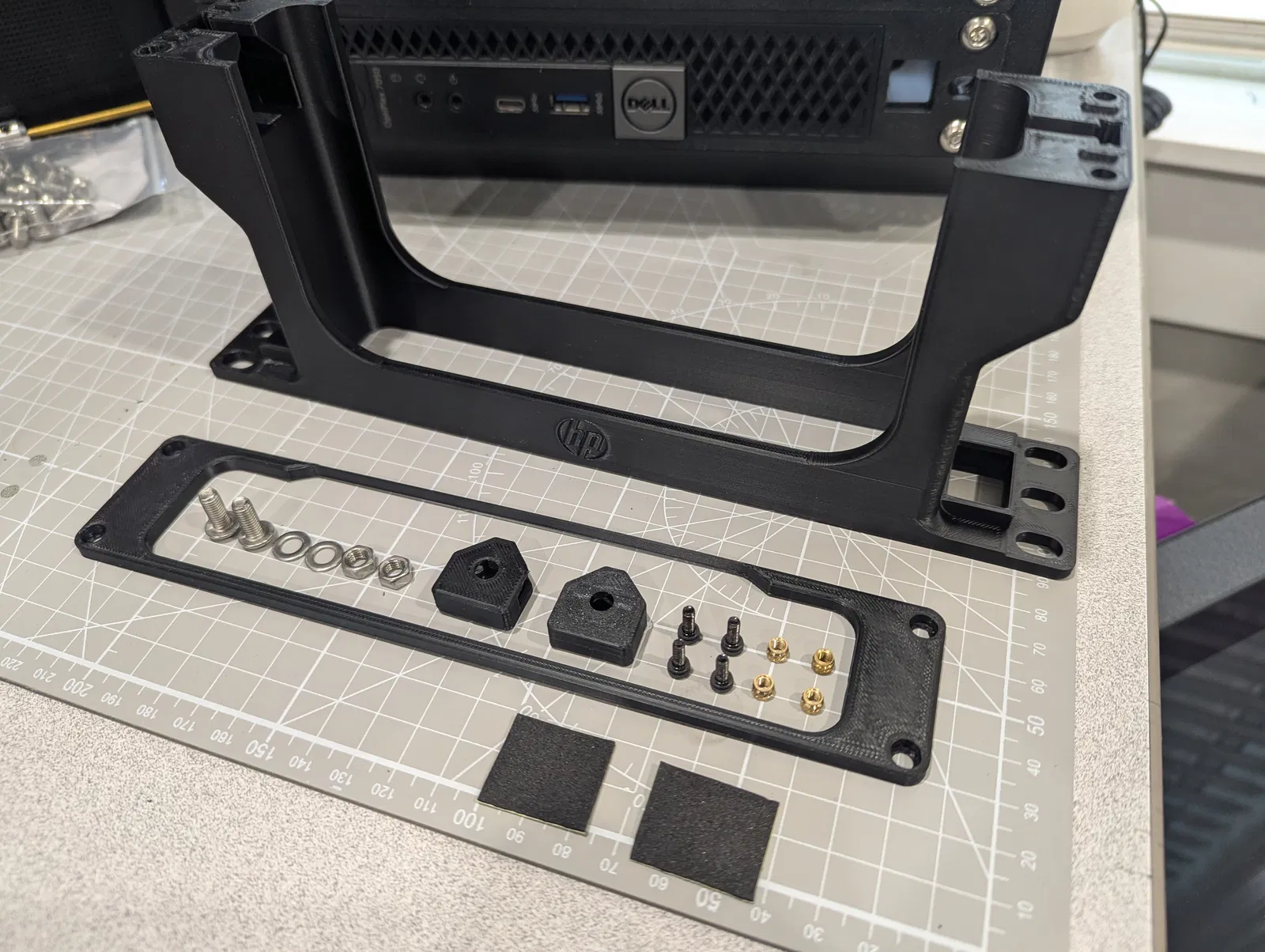

• 2 x Tension Blocks
• 1 x Face plate cho máy của bạn
• 1 x Rear plate cho máy của bạn

Tui đã in mấy cái của tui bằng ABS với các cài đặt sau. Nhưng tui chắc PETG cũng làm được tương tự. Tui khuyên là nên tránh PLA vì nó dễ bị biến dạng khi chịu áp lực trong thời gian tương đối ngắn và có nhiệt độ nóng chảy thấp hơn trước khi bắt đầu mềm. Nhưng biết đâu nó cũng hoạt động tốt. Nếu bạn thử, để lại bình luận sau một thời gian… tui cũng tò mò muốn biết kết quả.

• Độ dày lớp: 0.2mm
• Đầu phun: 0.4mm
• 3 lớp tường
• 4 lớp trên
• 3 lớp dưới
• 10% lưới lồng nhau (Cross Hatch infill)

Khi in bằng ABS, cái “Face plate” có xu hướng bị cong vênh, nên tui phải dùng brim.

Lắp ráp

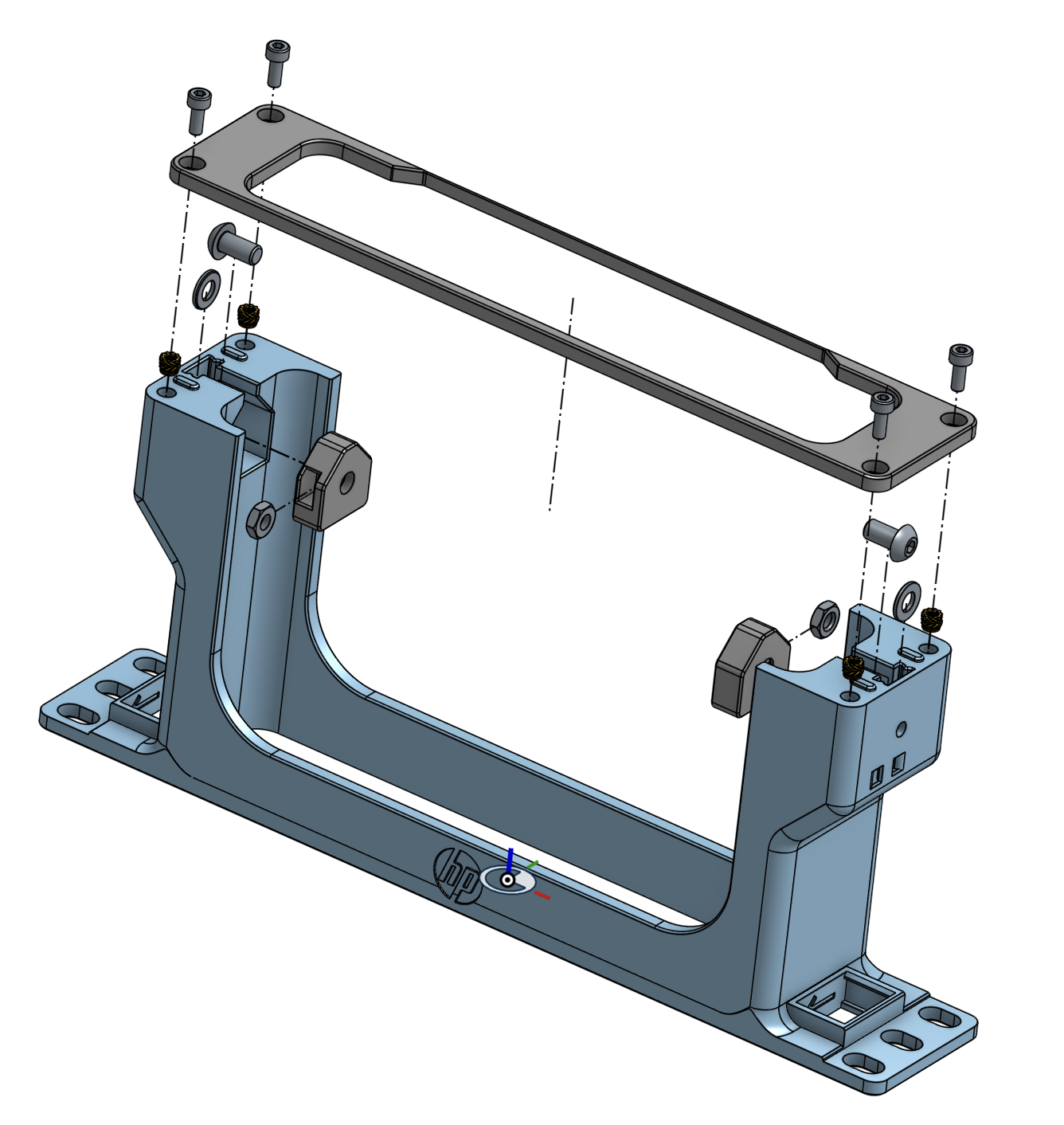

1. Gắn 4 cái Heatset inserts vào mặt sau của “Face Plate”
2. Gắn M5 washers vào các khe rộng gần 2 bên. Lưu ý: Có một cái gờ trong rãnh sẽ giữ cho washers không bị rơi ra trong quá trình lắp, nên bạn có thể cần dùng dụng cụ để đẩy nó hết cỡ.
3. Thả 2 con ốc M5 vào khe ngay bên cạnh M5 washers. Đầu của ốc được thiết kế để tì vào washer giúp phân bổ lực.
4. Dùng ốc M3 để gắn rear plate vào “Face Plate”.
5. Tension blocks
   1. Nếu dùng EVA foam, thì bây giờ là lúc gắn nó vào một mặt của mỗi tension block và cắt tỉa cho vừa.
   2. Gắn M5 nut vào khe trong tension block.
   3. Giữ tension block vào vị trí và sau đó dùng các lỗ ở 2 bên mount, siết chặt ốc M5 cho đến khi tension block nằm ngang hoặc thấp hơn bề mặt của phần còn lại. Lưu ý: Mặc dù có lẽ không quan trọng lắm, tui đặt mặt dày hơn của tension block về phía PC.
6. Trượt PC vào từ phía sau và căn chỉnh theo ý bạn ở phía trước. Lưu ý: Đôi khi chân cao su trên PC có thể cản đường, nên có thể cần hơi bẻ một chút để lách qua.
7. Sau đó, dùng 2 lỗ ở hai bên vặn các ốc M5 ngược chiều kim đồng hồ, điều này sẽ đẩy các tension block vào PC để giữ nó chắc chắn. Không cần phải siết quá chặt. Chỉ cần đủ chặt để PC không bị trượt lung tung nếu lắc.
   1. Lưu ý: Tui thực sự khuyên bạn chỉ nên siết chặt tension blocks khi rear plate đã được gắn. Rear plate giúp chống lại việc các thanh mount dài bị gãy dọc theo các đường lớp in. Và luôn nới lỏng tension blocks trước khi tháo rear plate ra (nếu bạn cần tháo nó ra).

Nguồn

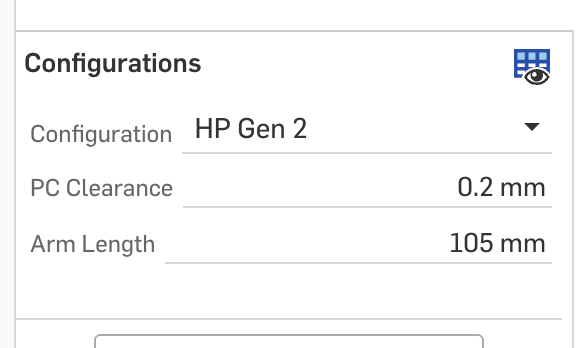

Các file nguồn OnShape cho cái này có thể tìm thấy ở đây. Bạn có thể dùng bảng “Configuration” để chuyển đổi giữa các phiên bản và các tham số khác.

Ghi chú thêm

Cái keystone

v1.1

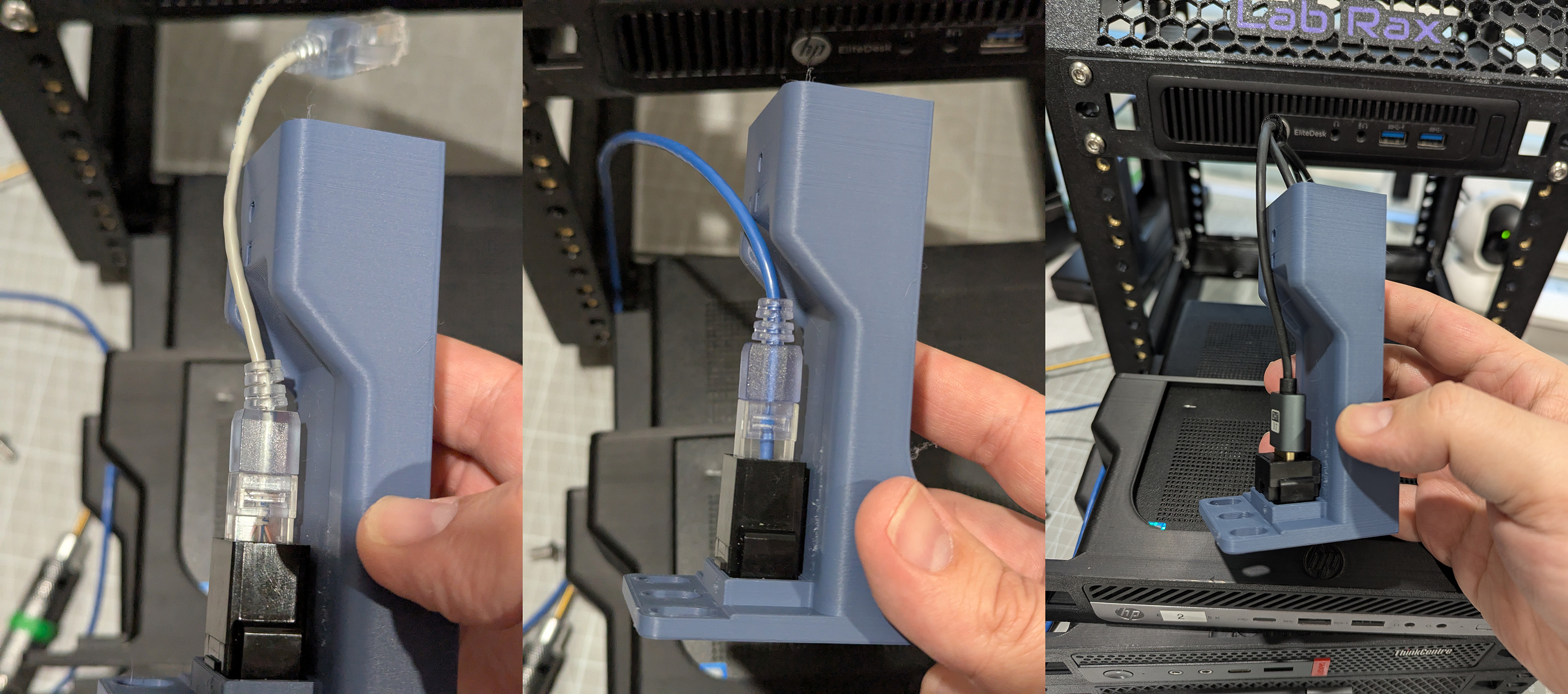

Kéo dài các cánh tay thêm 5mm VÀ thêm một phần lõm cho thêm không gian cho cáp cắm vào các jack keystone.

v1

Thiết kế này còn rất mới. Sau khi xuất bản, tui nhận ra trong các lần thử nghiệm khác tui chưa bao giờ thử cắm bất cứ thứ gì vào mặt sau của jack keystone. Không có nhiều không gian ở đó. Tui nghĩ nó sẽ hoạt động với các cáp ethernet mỏng như ở đây, nhưng tui nghi ngờ các keystone HDMI sẽ gặp vấn đề. Tui cần mua một vài cái để xác minh.
