Mô hình Cây kéo sợi kiểu Thổ Nhĩ Kỳ (Turkish Drop Spindle)

Do không mua được cái Jenkins Spindles cho bà xã nên tui tự thiết kế cái này luôn. Tui lấy cảm hứng từ mấy cái mẫu của họ với cả Snyder Spindles nữa.

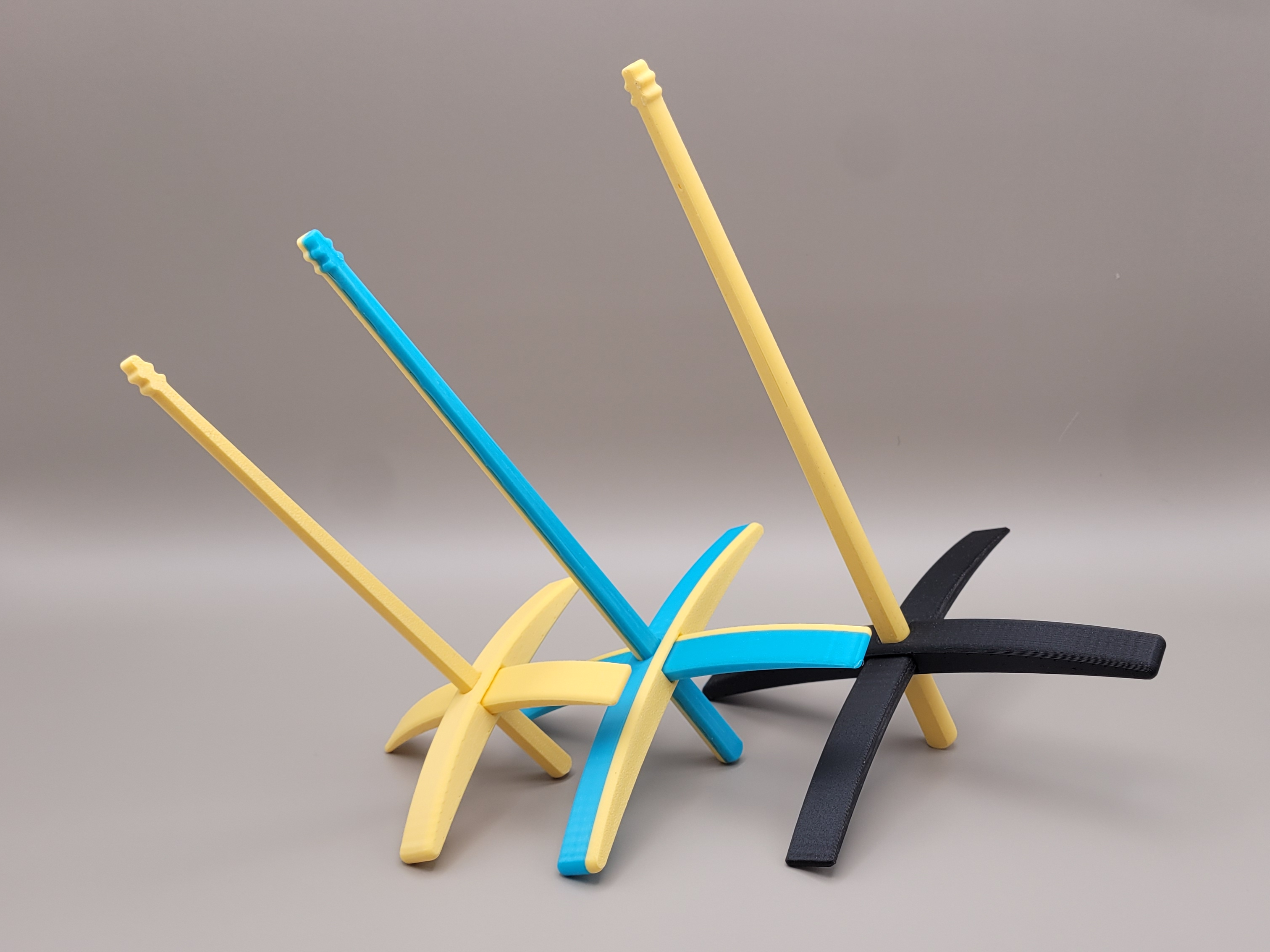

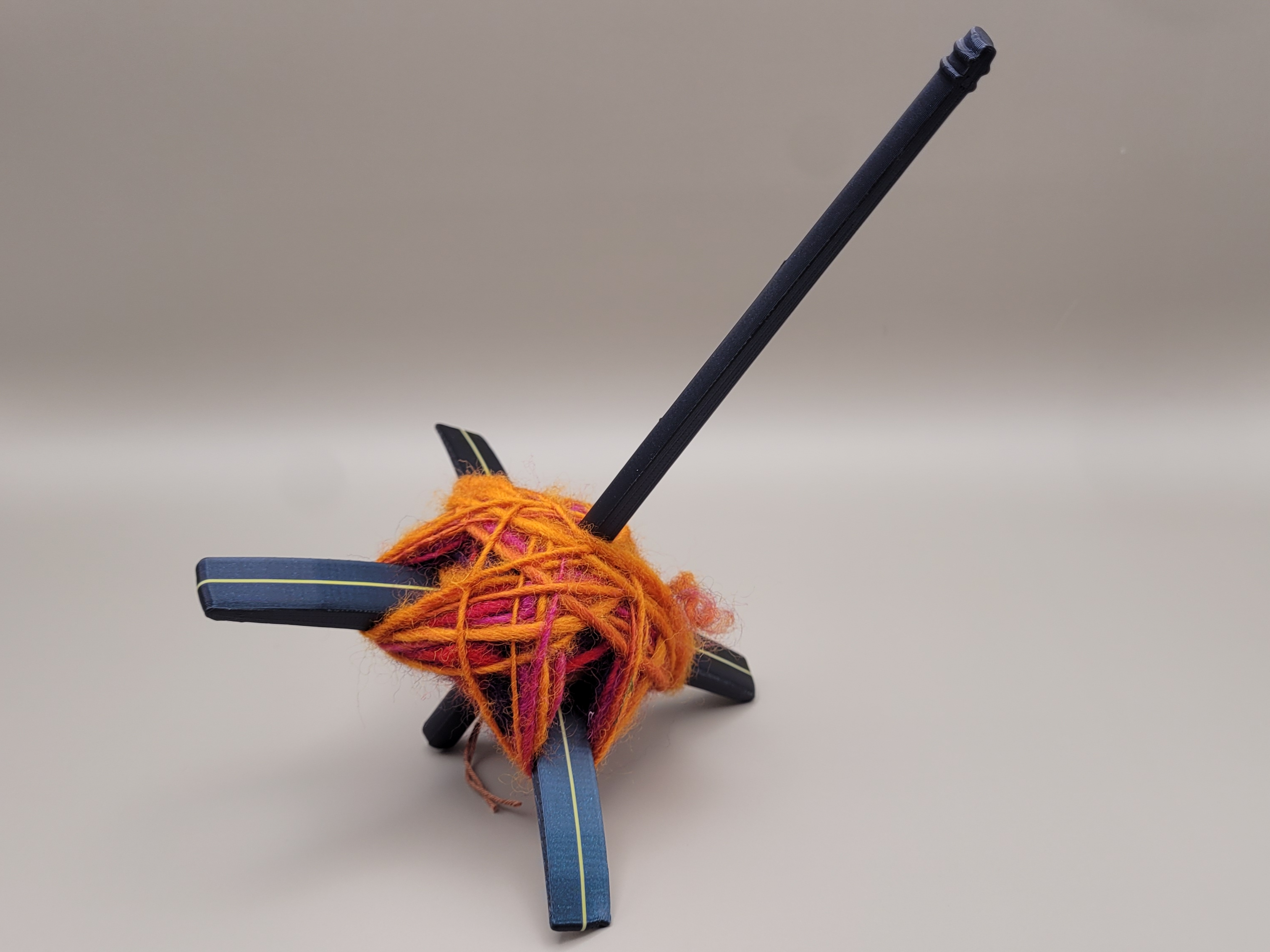

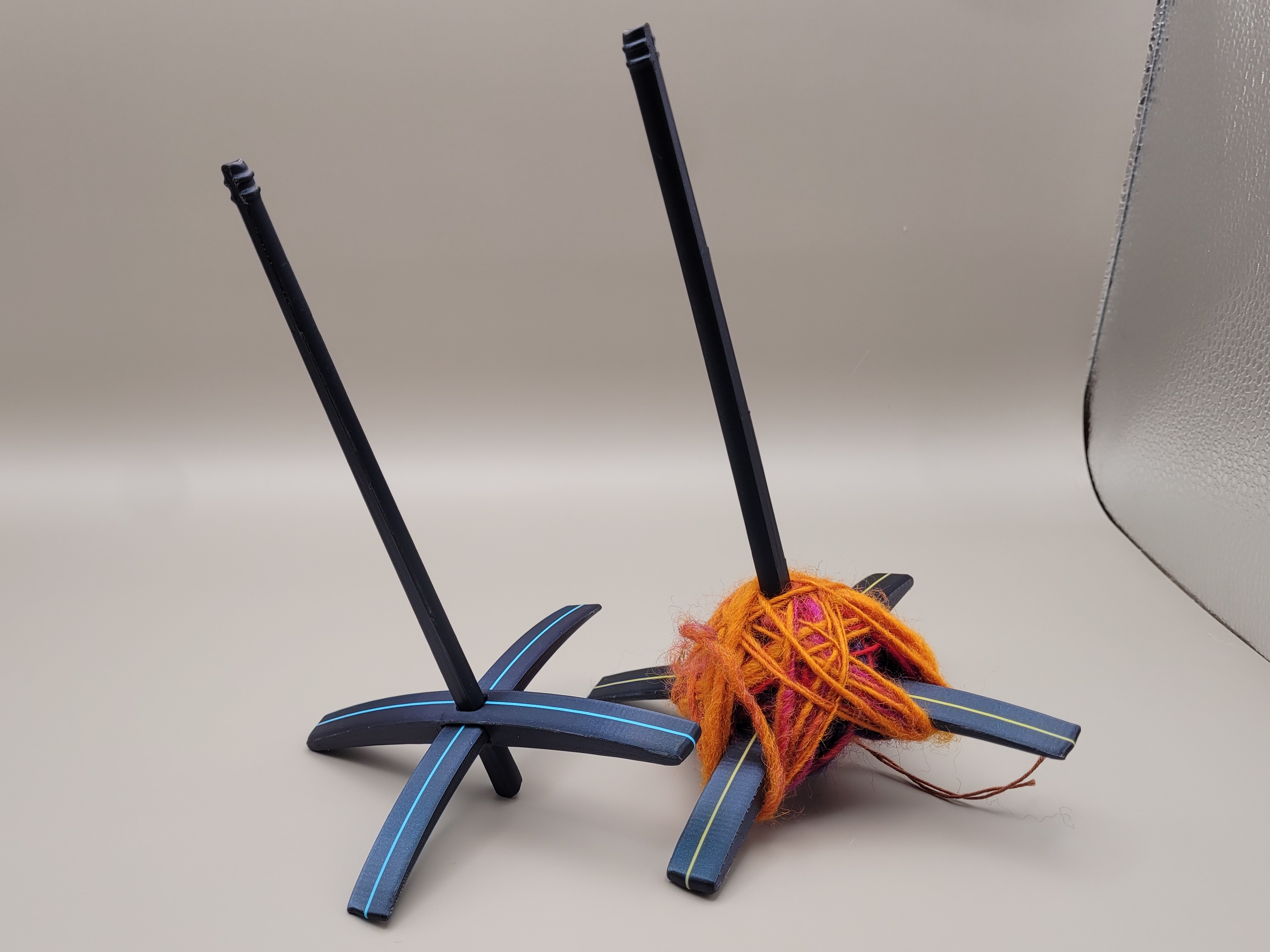

Có ba kích cỡ nha. Tui nghĩ cái cỡ lớn thì nó giống cái Aegean của Jenkins hay cái Large của Snyder. Cân nặng thì thấy ổn, quay cũng mượt lắm. Bà xã tui thử rồi, quay cũng ngon lành (mà bả mới tập quay nên chắc gu thẩm mỹ chưa cao lắm).

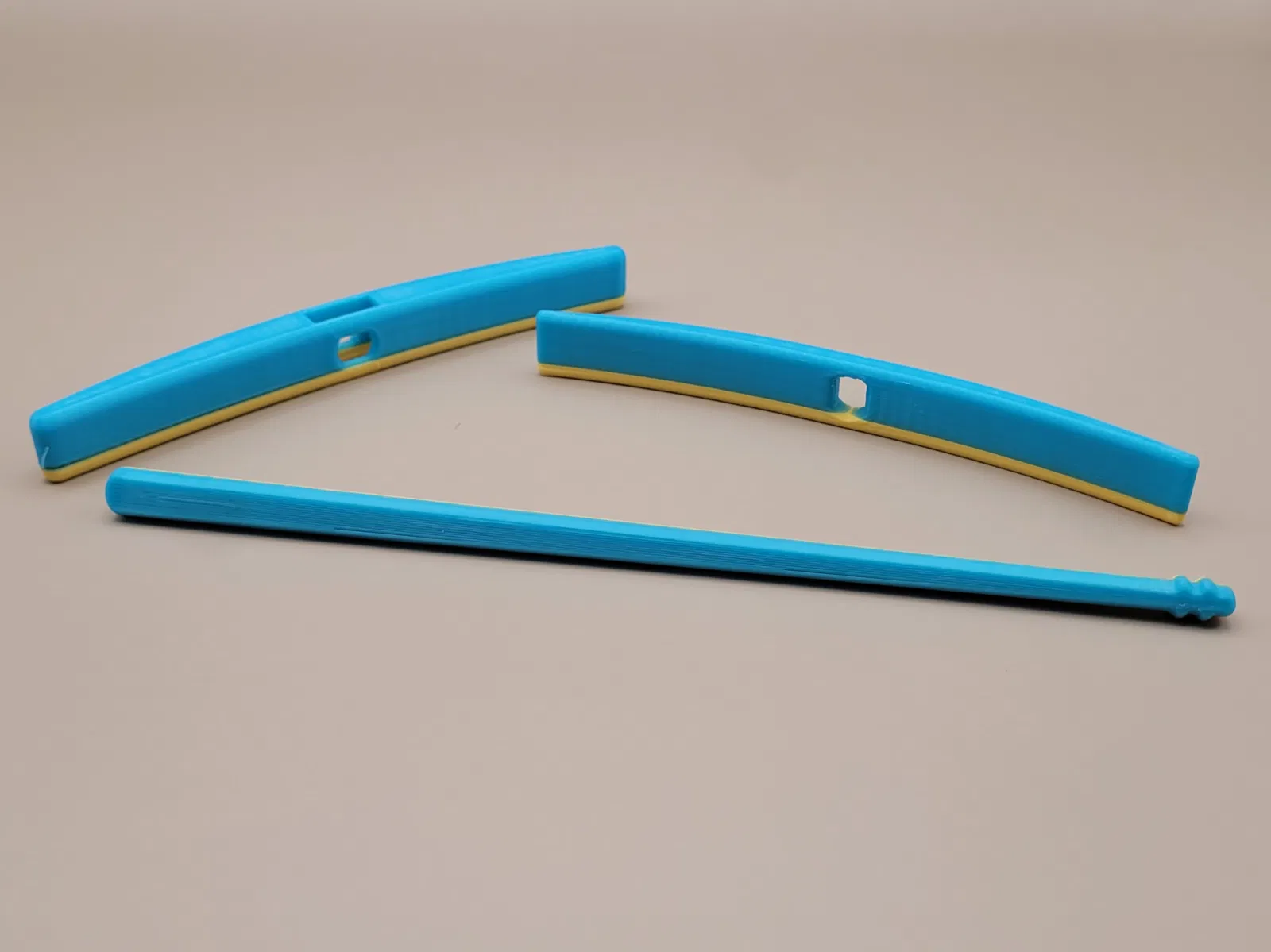

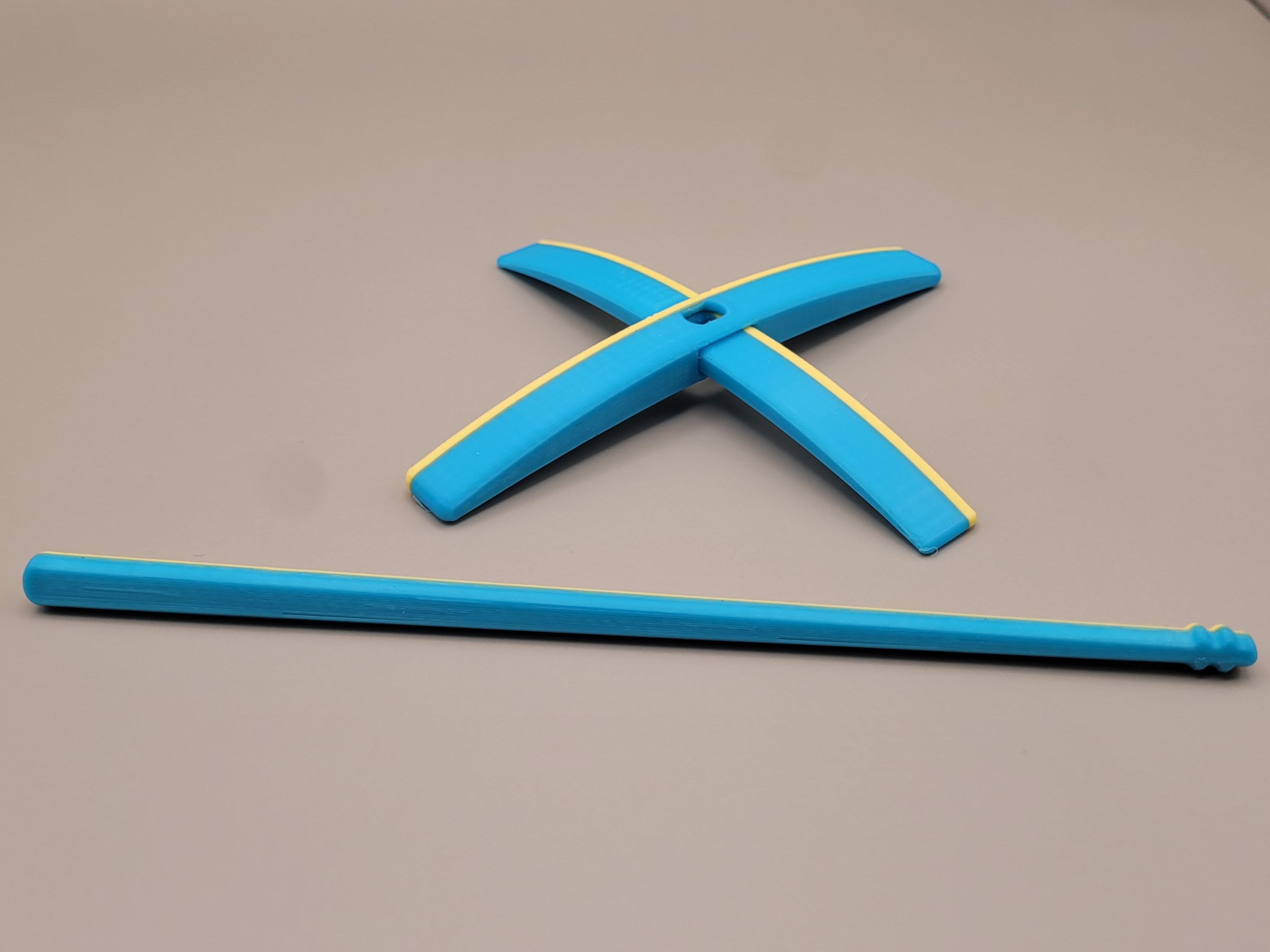

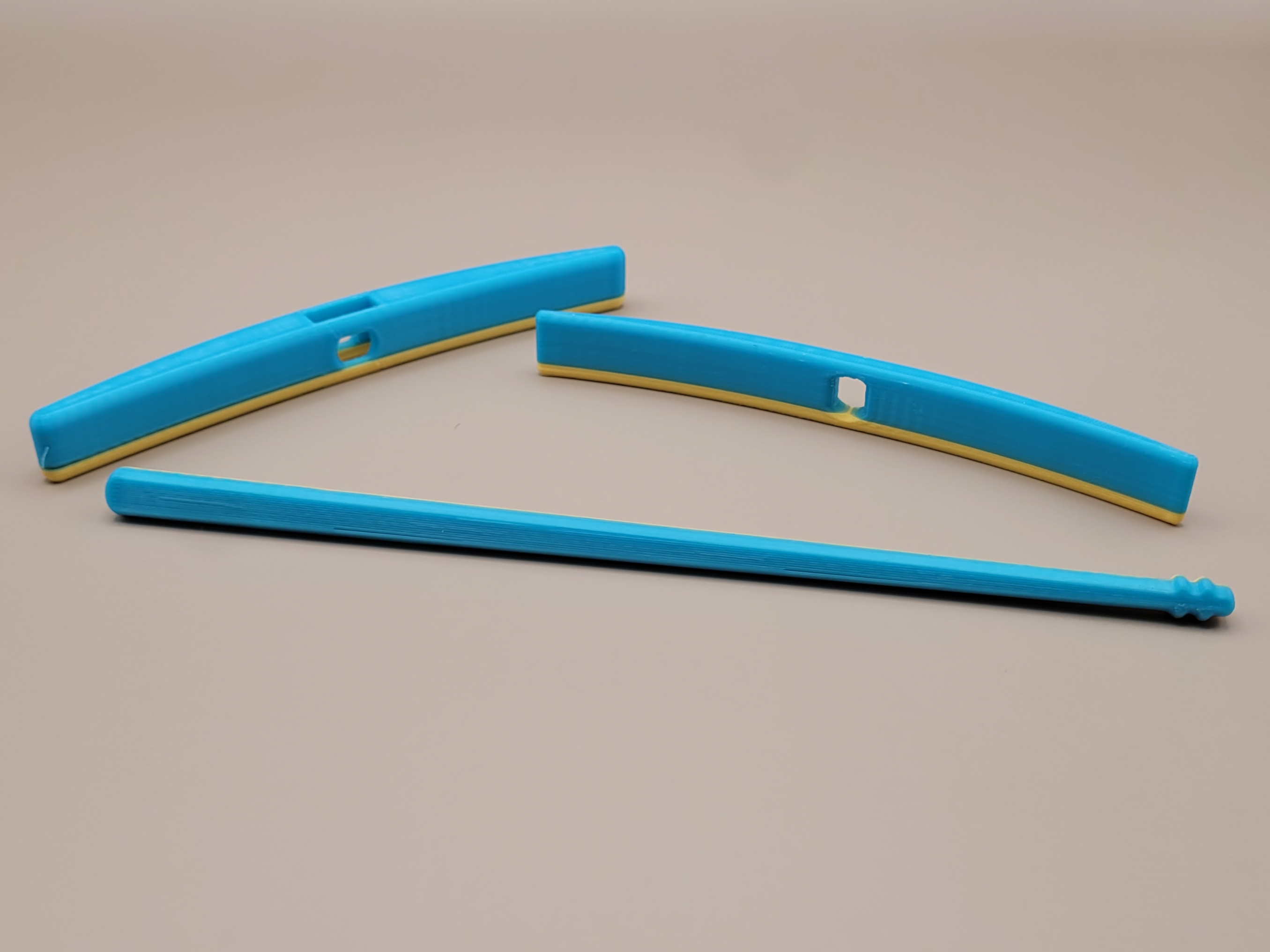

Lắp ráp

Hấy cái lỗ trên thanh ngang mà cái trục xuyên qua nó có dạng côn đó. Nên là nếu muốn cái thanh ngang nó nằm cao hơn trên trục thì bạn có thể thử scale cái trục theo chiều ngắn lại một chút (thử từng phần trăm một để cảm nhận nha).

Nếu mà gặp khó khăn lúc lắp cái thanh ngang bên trong vào cái thanh ngang bên ngoài thì tui gợi ý bạn thử xác định coi cái chiều rộng hay chiều dày là vấn đề, rồi chỉ scale theo cái chiều tương ứng thôi. Cá nhân tui thì không gặp vấn đề gì hết trơn lúc lắp ráp giữa các thanh ngang hay với cái trục hết.

In

Tui in mấy cái mẫu này bằng cả PLA với ASA rồi, in kiểu nào cũng xài tốt hết trơn. Tuy nhiên, vì nó dài với có phần tiếp xúc nhỏ ở hai đầu nên ASA / ABS có thể gây chút khó khăn, nhưng mà bạn ráng làm là được.

Đổi màu

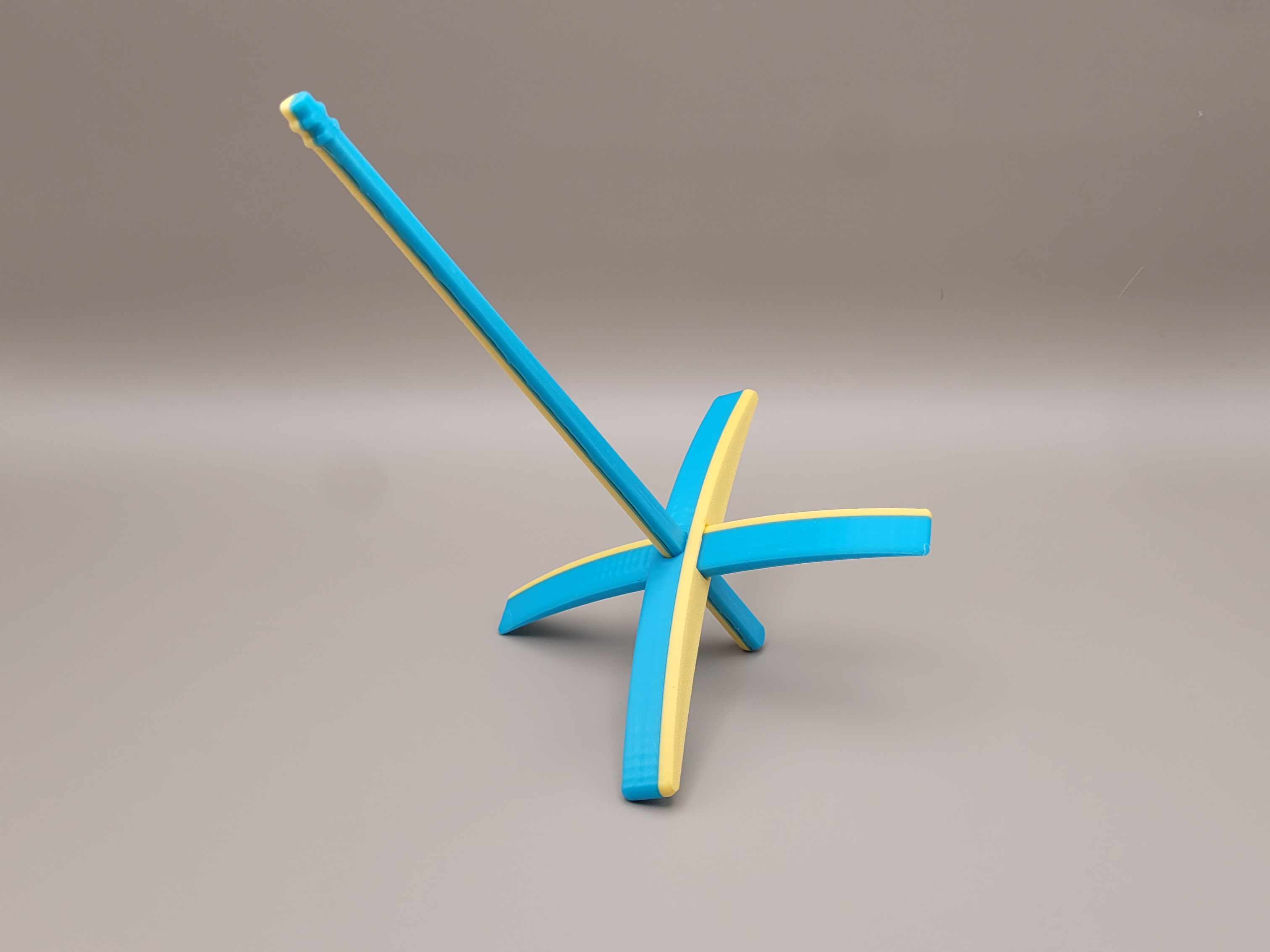

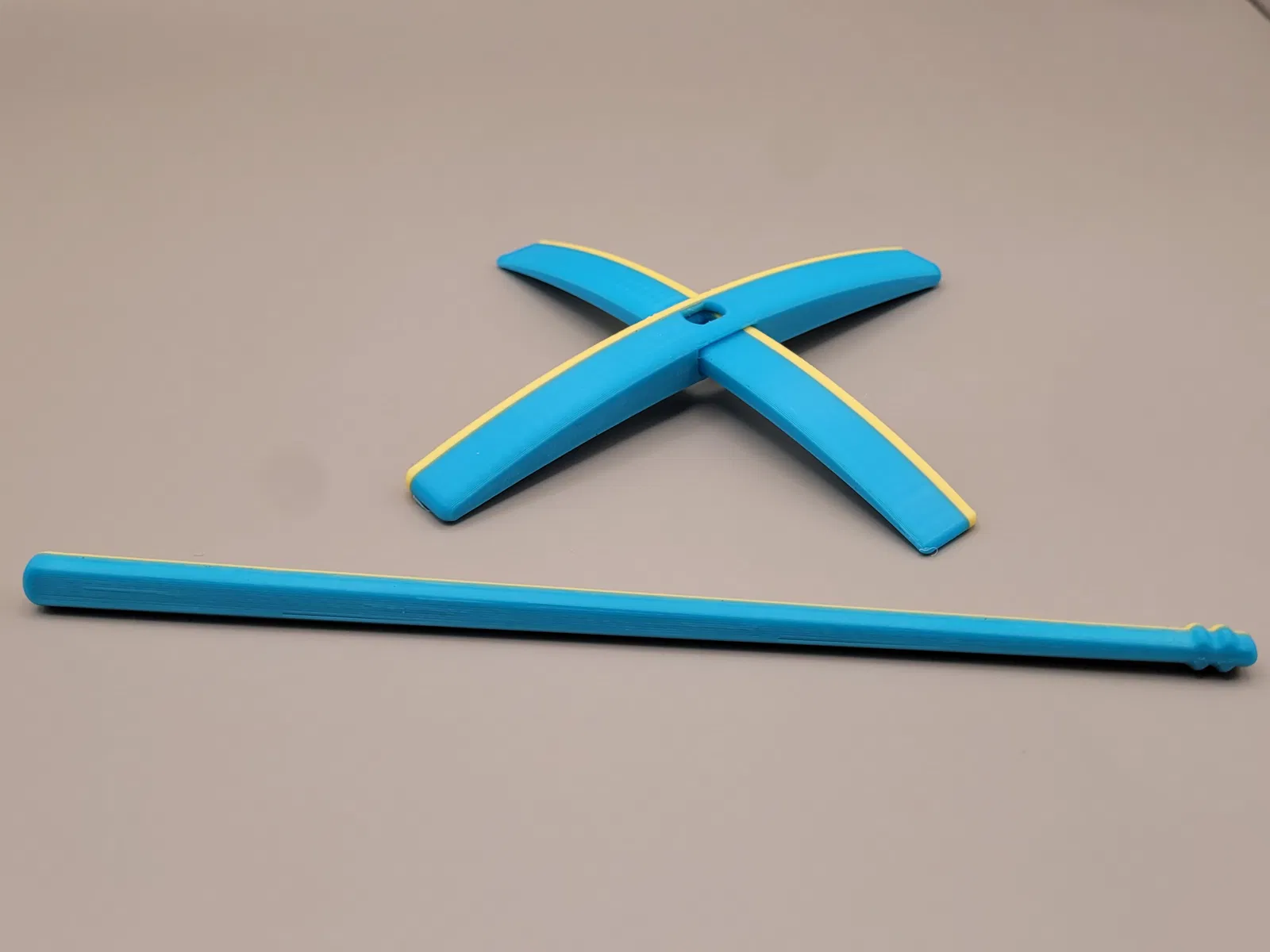

Nếu bạn muốn giống mấy cái sọc trong mấy tấm hình đầu tiên á, thì tui gợi ý đổi màu theo cách sau đây (giả sử bạn in với độ cao lớp là 0.2mm):

• Cỡ lớn: lớp 33 & 37
• Cỡ vừa: lớp 32 & 36
• Cỡ nhỏ (Mini): 28 & 32

PLA

Mấy cái này in bằng PLA chắc dễ thôi, không có nhiều nguy cơ bị cong vênh đâu. Nếu mà bạn hay bị dính bàn in á, thì chắc bạn sẽ gặp rắc rối với cái thanh ngang bên trong, trường hợp đó thì tui gợi ý bật brim lên hoặc là giảm tốc độ quạt làm mát của bạn xuống.

ASA / ABS

Nếu bạn in bằng ASA hay ABS, nhớ scale cái trục với cái thanh ngang bên ngoài lên 100.7% theo mọi hướng nha. Rồi scale cái thanh ngang bên trong lên 100.7% chỉ theo trục dài thôi (chiều dài). Nhớ là đừng có scale cái thanh ngang bên trong theo chiều dày hay chiều cao nha.

Tui cũng thấy cần phải xài brim nữa.

Cài đặt in

Giá trị

Brim

5mm, offset 0.1mm

Vòng tường

3

Lớp trên / dưới

5

Ruột (Infill)

40% Gyroid hoặc

Scale

• Trục: 100.7% mọi chiều
• Thanh ngang ngoài: 100.7% mọi chiều
• Thanh ngang trong: 100.7% chỉ chiều dài (trục dài)

Support (Hỗ trợ)

• Trục: Không
• Thanh ngang ngoài: Không (sử dụng cầu nối - bridges)
• Thanh ngang trong: Vẽ tay trên vòm cung

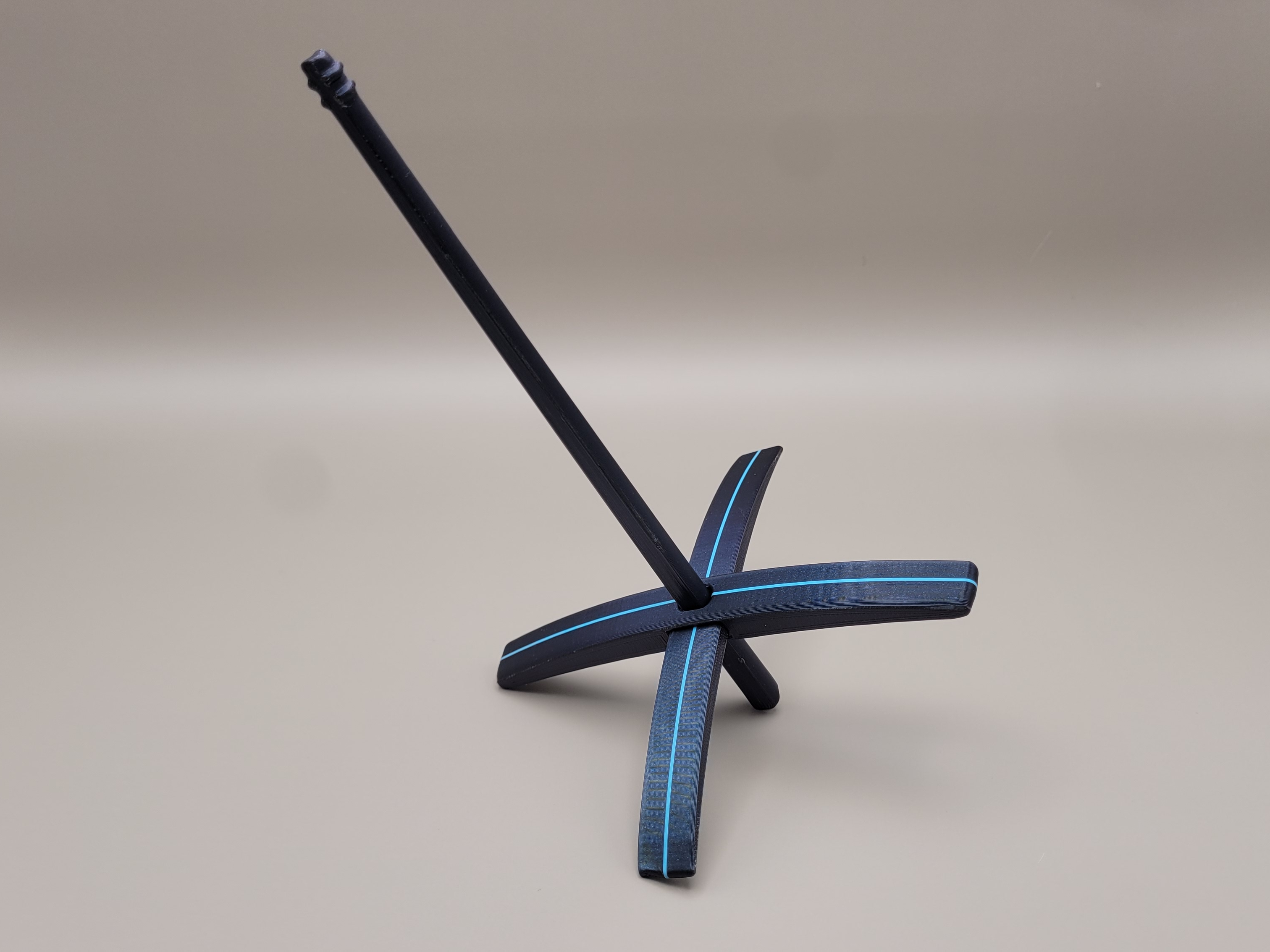

Cài đặt quạt và nhiệt độ thì tùy máy in lắm, nhưng mà trên con X1C của tui, tui đang thử tinh chỉnh cái Flashforge ASA Burnt Titanium này, cái này hơi khó xài tí. Cuối cùng tui xài:

Cài đặt Filament (Flashforge ASA Burnt Titanium)

Giá trị

Nhiệt độ đầu phun

240°C

Nhiệt độ bàn in

110°C

Quạt tối thiểu

25%

Quạt tối đa

40%

Tốc độ Overhang & Bridge

50%

Lưu lượng tối đa (volumetric flow)

6 mm³/s
