Cùm / Gông Xiềng Tùy Chỉnh (Phong Cách Xương)

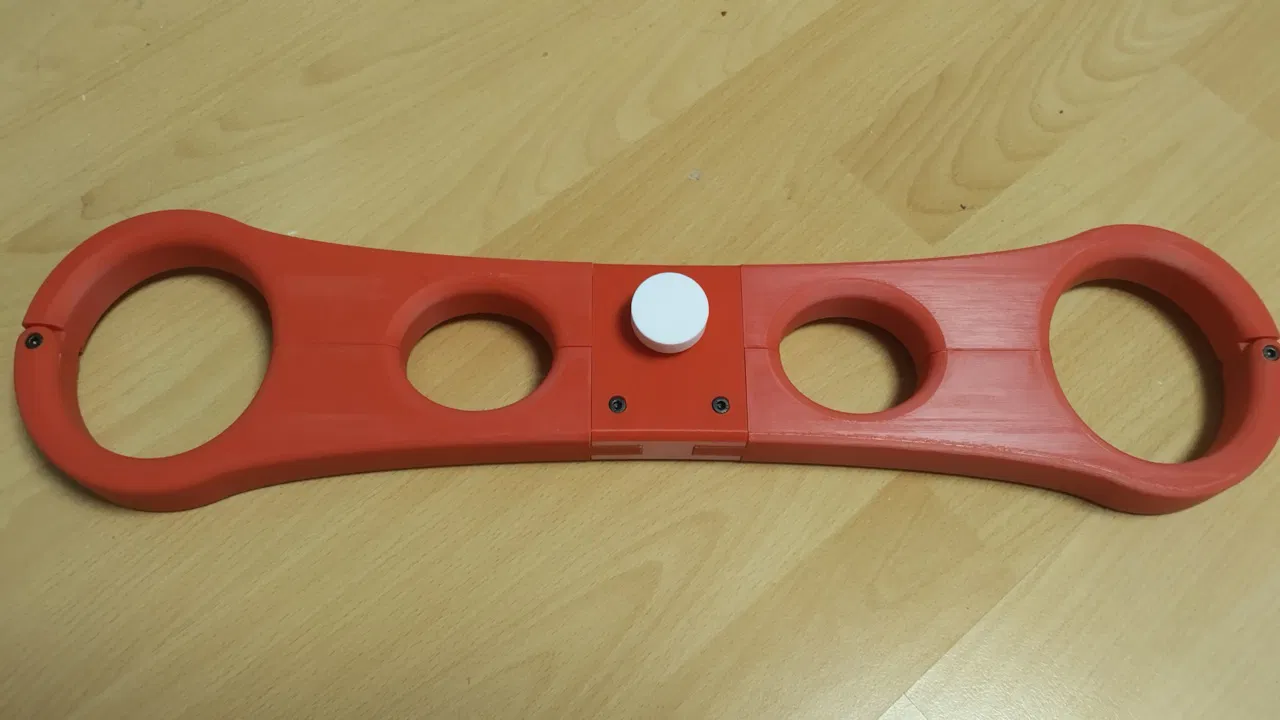

Đây là một bộ cùm / gông xiềng có thể điều chỉnh kích thước theo phong cách xương. Nó có hai bản lề ở hai bên và một chốt khóa duy nhất ở giữa. Các lỗ ở giữa dành cho cổ tay, còn các lỗ ở ngoài dành cho mắt cá chân. Đây là phiên bản thứ ba của thiết kế — trông thẩm mỹ hơn, nhưng cũng khó in hơn.

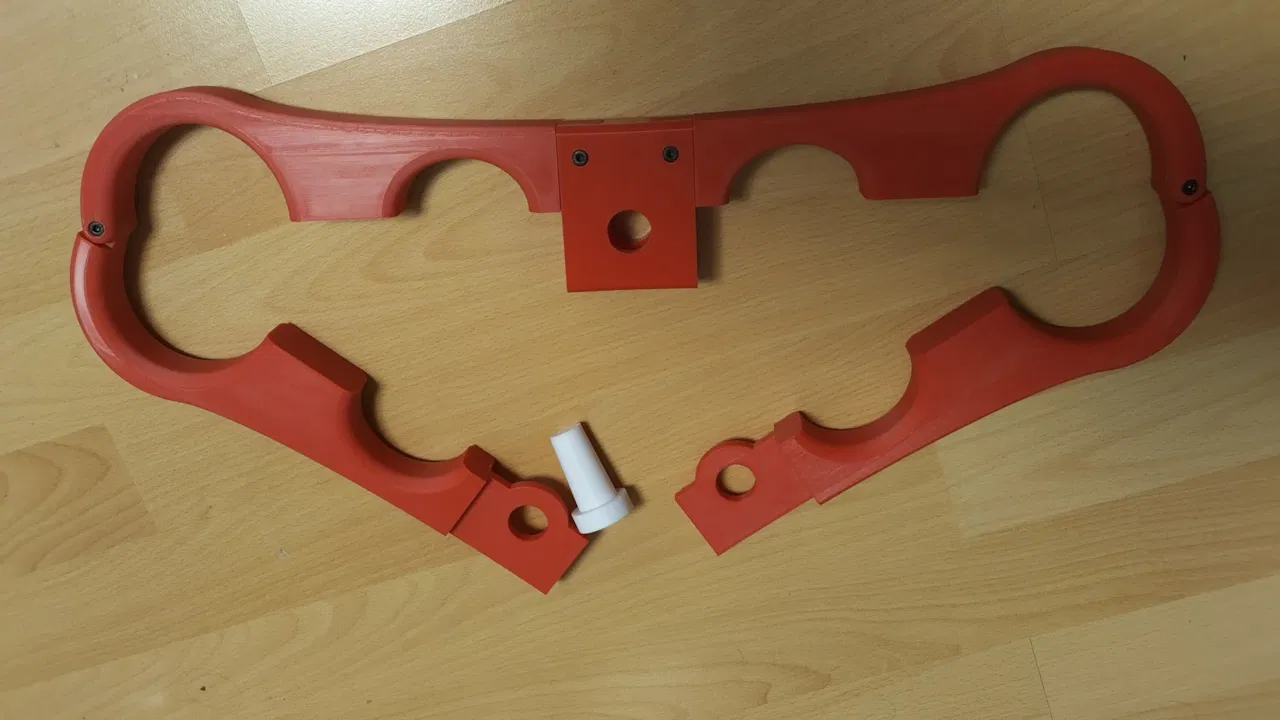

Mô hình được in thành năm phần (+1 chốt). Để lắp ráp, bạn cần 4× vít đầu lục giác chìm M4x25mm và 4× đai ốc lục giác M4. Kích thước bàn in cần thiết tùy thuộc vào cấu hình được chọn; tuy nhiên, 240 mm × 240 mm sẽ đủ cho hầu hết các thiết lập nếu in dựng đứng và theo đường chéo.

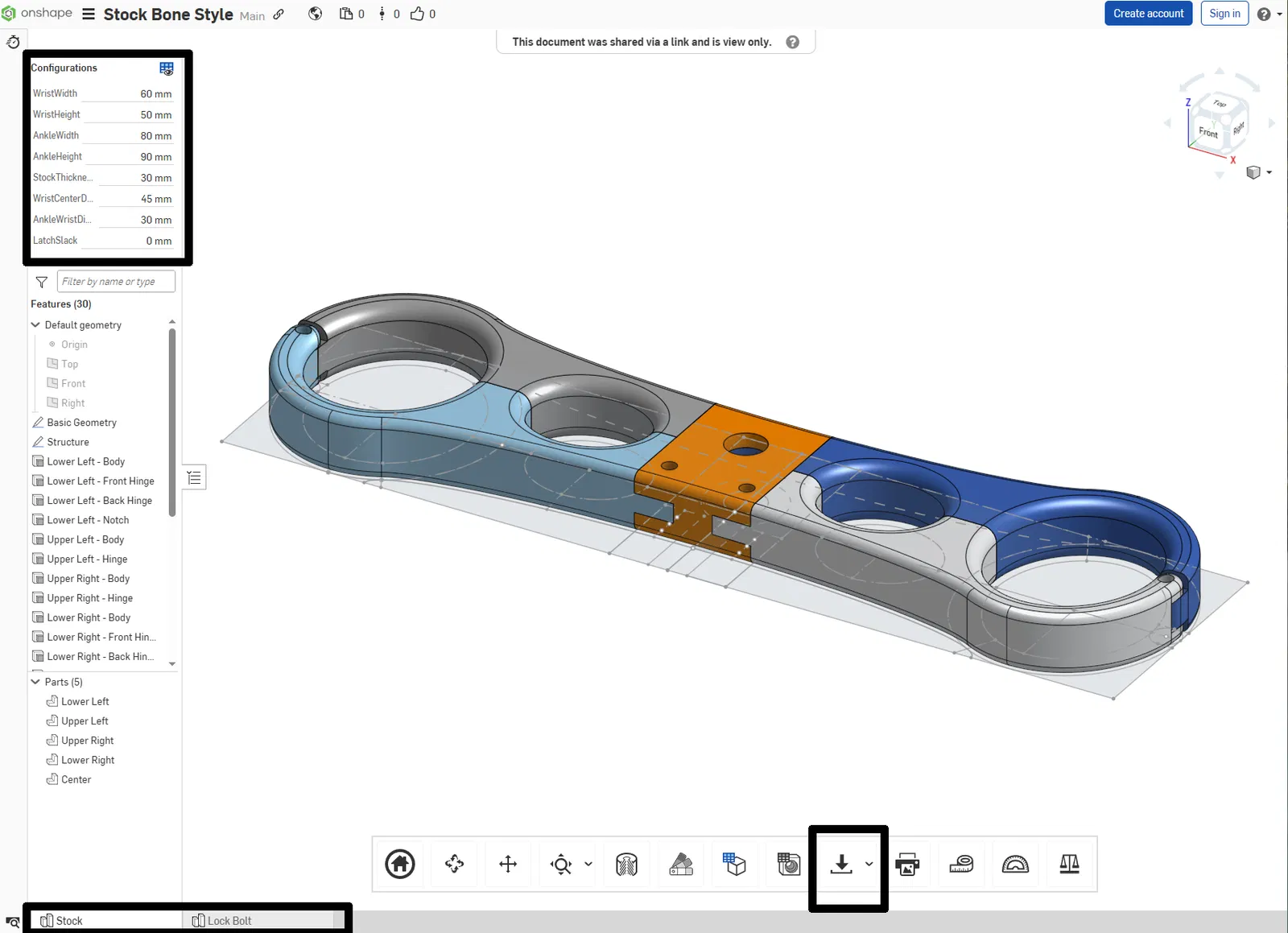

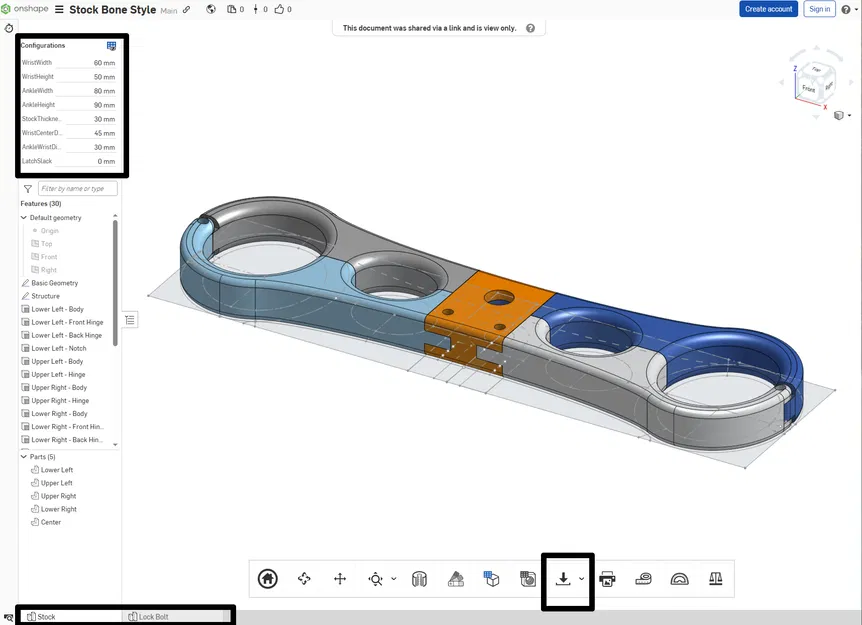

Bạn có thể tùy chỉnh nhiều kích thước khác nhau bằng thiết kế Onshape được chia sẻ — không cần đăng ký. Để tùy chỉnh:

1. Mở https://cad.onshape.com/documents/d19df4ee91d4356eb40a0d2b/w/12afbca861a6ce80cac7b2a2/e/0110bcc25fa5ad2f8fb141c2
2. Sửa đổi cấu hình ở góc trên bên trái. Xác minh trực quan rằng mọi thứ hiển thị chính xác. Nếu không, một số giá trị có thể nằm ngoài phạm vi được hỗ trợ — trong trường hợp đó, bạn cứ liên hệ tôi, tôi sẽ kiểm tra xem có thể khắc phục điều này nói chung hay không.
3. Xuất các bộ phận. Tùy thuộc vào slicer của bạn, hãy sử dụng thứ tự định dạng sau: STEP, 3MF, STL. Trong hộp thoại xuất, chọn "individual files" để nhận một tệp ZIP chứa các thành phần riêng biệt.
4. Chuyển sang tab "lock bolt" và lặp lại quy trình xuất. Đảm bảo sử dụng cùng độ dày của cùm như trước.

Lưu ý bổ sung:

• Thiết kế có khả năng yêu cầu các lỗ mắt cá chân cao hơn các lỗ cổ tay.
• Độ dày mặc định 30 mm được thiết kế để hoạt động tốt với vít M4x25 và đai ốc M4 tiêu chuẩn, chúng nằm hơi lõm vào các bộ phận in để tránh các yếu tố nhô ra. Không cần loại vít đặc biệt. Đối với mỗi mm thay đổi về độ dày, bạn sẽ cần điều chỉnh chiều dài vít cho phù hợp (ví dụ: +1 mm chiều dài vít cho +1 mm độ dày). Bản lề có thể trở nên mong manh nếu thiết kế quá mỏng.
• Bạn có thể giảm nhẹ chiều cao của lẫy khóa trên các bộ phận trên để thao tác dễ dàng hơn. Tham số cho việc này được gọi là LatchSlack và được áp dụng cho từng bộ phận riêng lẻ.
• Khi tùy chỉnh kích thước cổ tay & mắt cá chân, hãy cộng thêm ít nhất 10mm cho mỗi kích thước, nếu không sẽ quá chật.

Mẹo in: Không có hướng dẫn cụ thể nào được cung cấp. Bạn nên quen thuộc với máy in, filament, cài đặt hỗ trợ và các kỹ thuật in nói chung của mình.

Tôi đánh giá cao mọi phản hồi.
