Giá đỡ Rack 10 inch cho PC HP EliteDesk 800 G3, G4, và G5

Giá đỡ 1U để gắn HP EliteDesk 800 G3, G4, hoặc G5 vào rack 10 inch

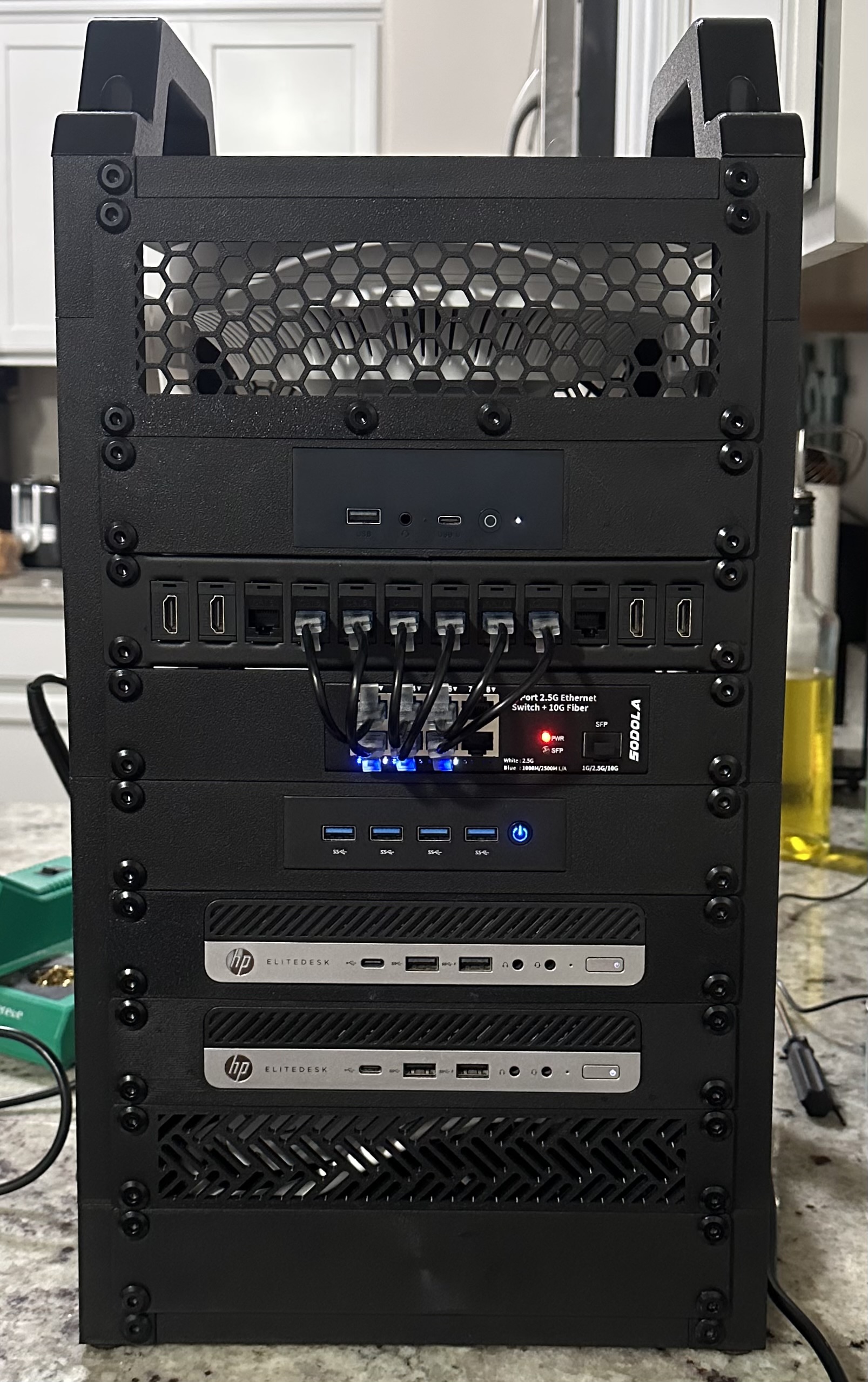

Tui đã thiết kế và in cái Skeleten, một cái rack 10 inch để chứa cái homelab của tui. Tui muốn nó chứa hết mọi thứ tui cần, trừ cái NAS.

Từ trên xuống dưới:

2U - Giá đỡ WiFi AP TP-Link EAP610 có lỗ thông hơi

1U - Beelink EQ14 (tường lửa pfSense)

1U - Patch panel từ Amazon

1U - Giá đỡ Switch Sodola 8x2.5G + 1x10G SFP

1U - Giá đỡ Minisforum GK41 (node Proxmox công suất thấp)

1U - Giá đỡ EliteDesk G3/G4/G5 (thêm node Proxmox; một cái là G3, một cái là G5, cả hai đều vừa cùng một giá đỡ.

1U - Giá đỡ EliteDesk G3/G4/G5 (thêm node Proxmox; một cái là G3, một cái là G5, cả hai đều vừa cùng một giá đỡ.

1U - Chỗ trống có lỗ thông hơi

1U - Chỗ trống đặc

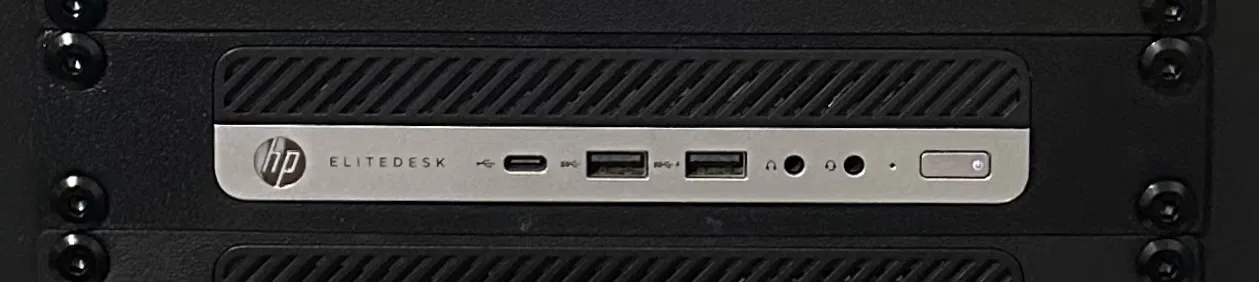

Giá đỡ PC HP EliteDesk 800 G3, G4, và G5

Giá đỡ này có các khe trên khay khớp với các lỗ vít VESA M4 ở dưới đáy PC. Nó có một lỗ tròn được tạo hình để khớp với các cạnh bo tròn của mini-pc, giúp nó ôm sát một cách mượt mà, không có khe hở. Với sự cân chỉnh của cái Bambu A1 của tui, cái này gần như là hoàn hảo.

M4 x 8mm vít có thể dùng để cố định PC vào giá đỡ.
