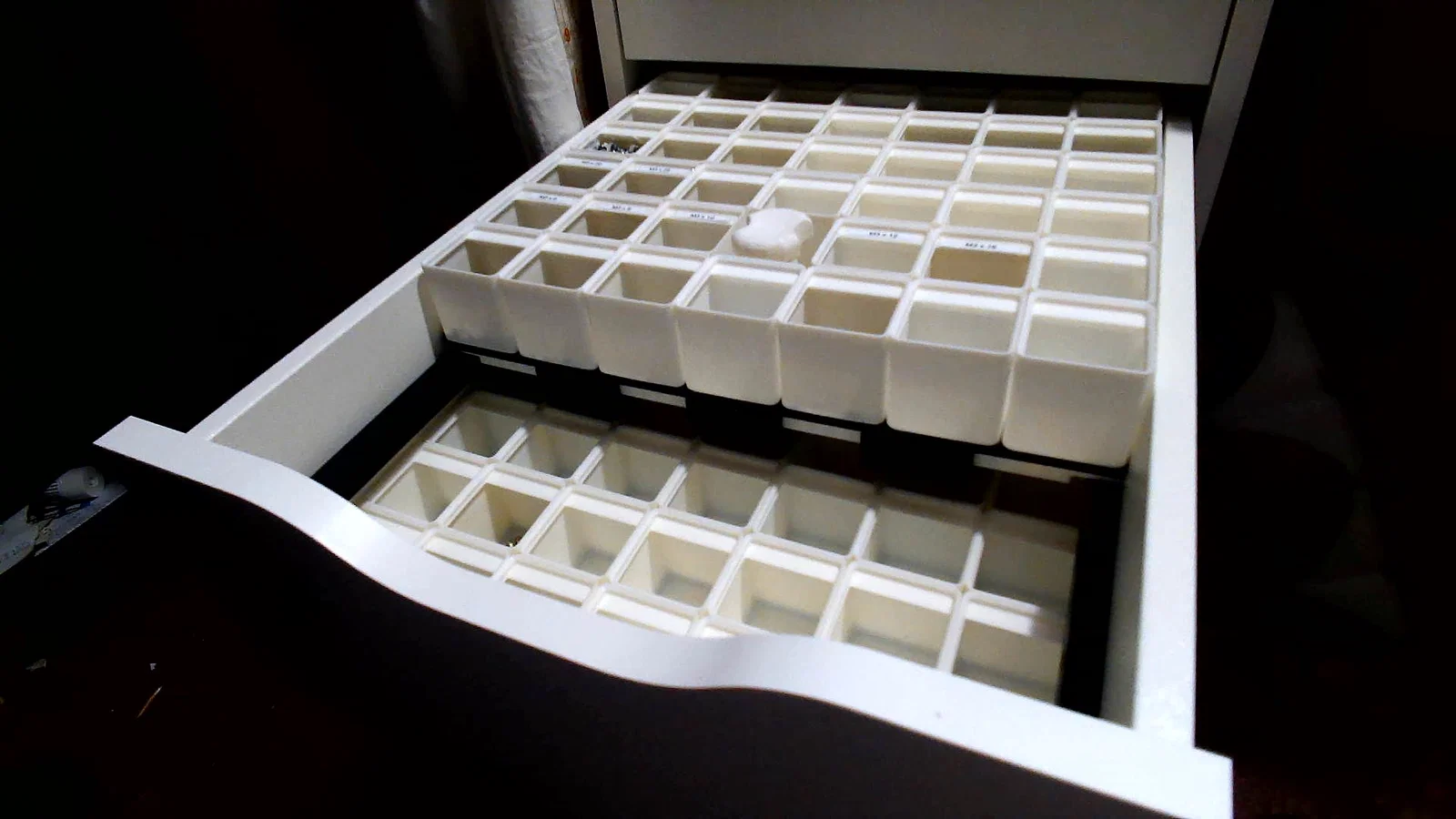

Kệ trượt module Gridfinity cho ngăn kéo IKEA Alex

Kệ trượt module cho ngăn kéo IKEA Alex 294mm. Bạn có thể tùy chỉnh kích thước lưới theo ý muốn và đặt đế Gridfinity ưa thích của mình.

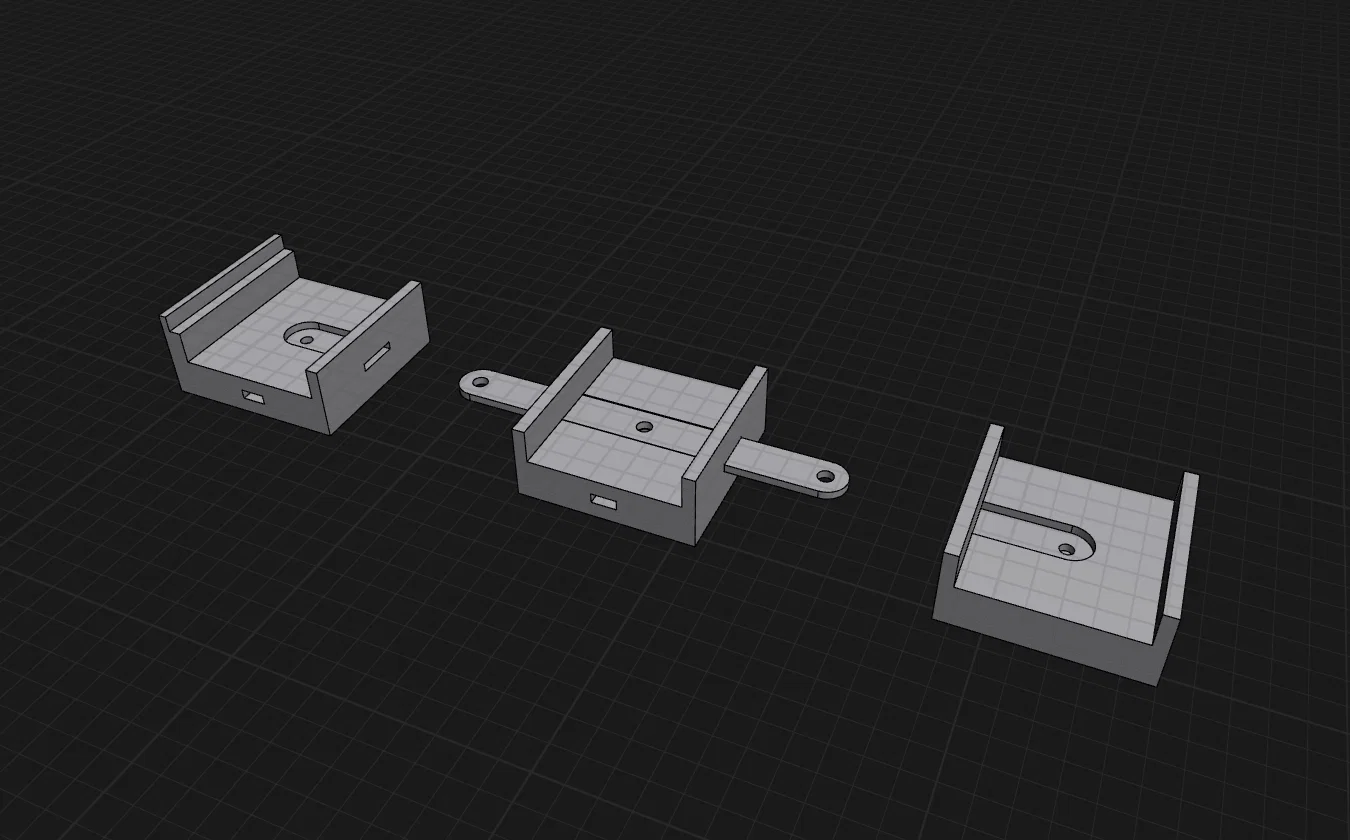

Đế có thể được cố định bằng các phân đoạn gầm có gờ để ngăn chuyển động trục Y, hoặc bằng một tấm khóa chặt mọi chuyển động bằng cách ăn khớp vào một ô vuông Gridfinity.

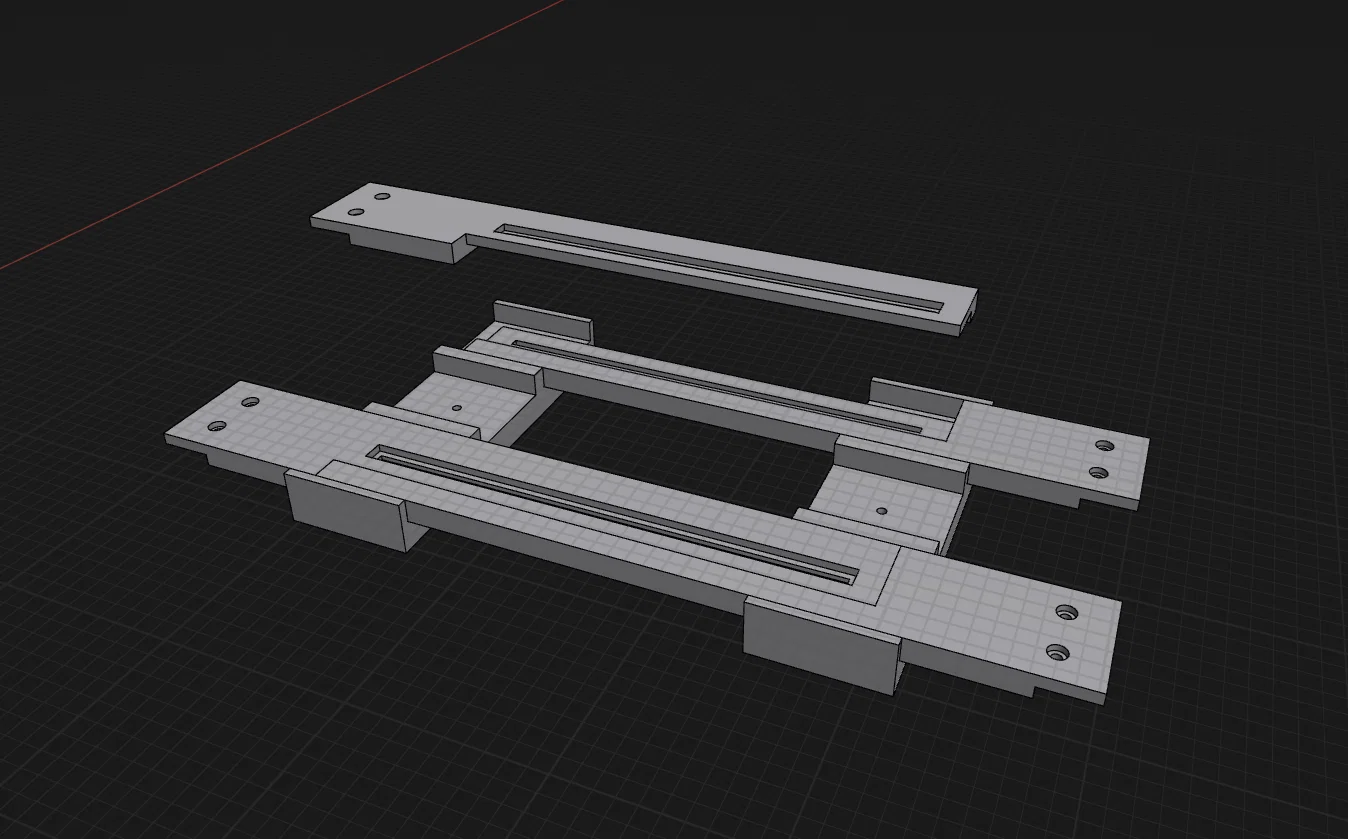

Thanh trượt có gờ rộng hơn 2mm, ở mức 44mm, để bao quanh đế. Thanh trượt không gờ có kích thước 42mm để căn chỉnh lưới hoàn hảo nhưng sẽ cần thêm một số cố định với bộ khóa khung đi kèm.

Bộ khóa khung có thể được sử dụng để thêm tay nắm (có thể sẽ có các tùy chọn khác được thiết kế sau) với bu lông M6, hoặc sử dụng bộ chuyển đổi cao 1U (7mm) để đặt một hộp đựng nông hơn một chút.

Xem video lắp ráp nhanh tại đây:

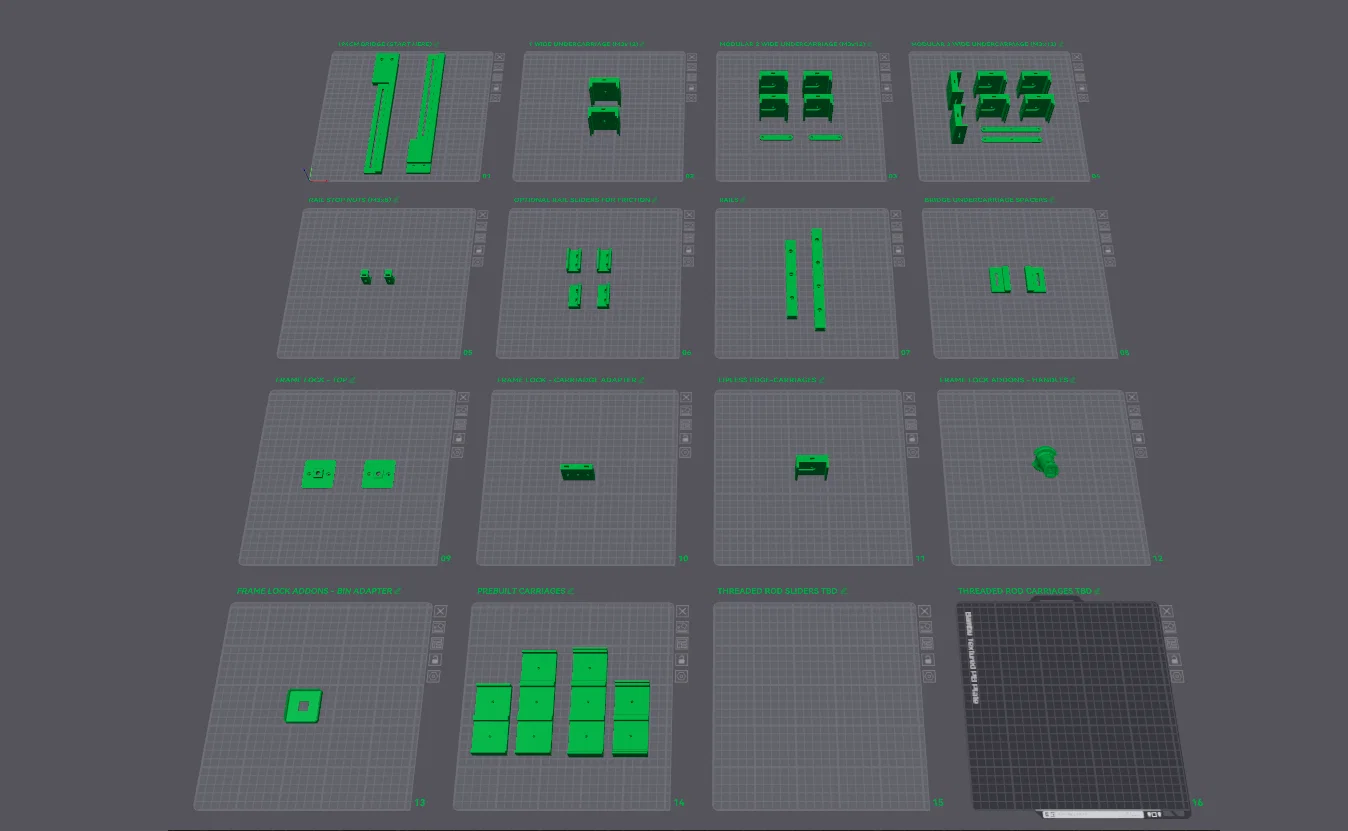

Các thanh nối (phần trục X) đi kèm dài 294mm, nhưng có thể trượt ra để rộng hơn một chút nếu cần. Nếu bạn làm vậy và muốn đặt một thanh đỡ ở phần chỉ có nửa thanh nối, có các miếng đệm đi kèm để lấp đầy khoảng trống bị thiếu.

Hiện tại, tôi chưa thực hiện bất kỳ thử nghiệm độ bền nào cho việc kéo dài thanh nối như thế này, vì vậy hãy cẩn thận nếu bạn quyết định thử. Đã thêm các bộ phận cho phép lắp thanh ren 6mm chạy dọc theo chiều dài kệ để tăng độ ổn định, nhưng chúng chưa được thử nghiệm.

Xin lưu ý: Tôi không phải là kỹ sư và đây là lần đầu tiên tôi chế tạo thứ gì đó tương tự, vì vậy có thể có những sai sót ngớ ngẩn không đáng có, hoặc đơn giản là có những giải pháp tốt hơn nói chung.
