Bộ cờ 3D XL (Star Trek TOS)

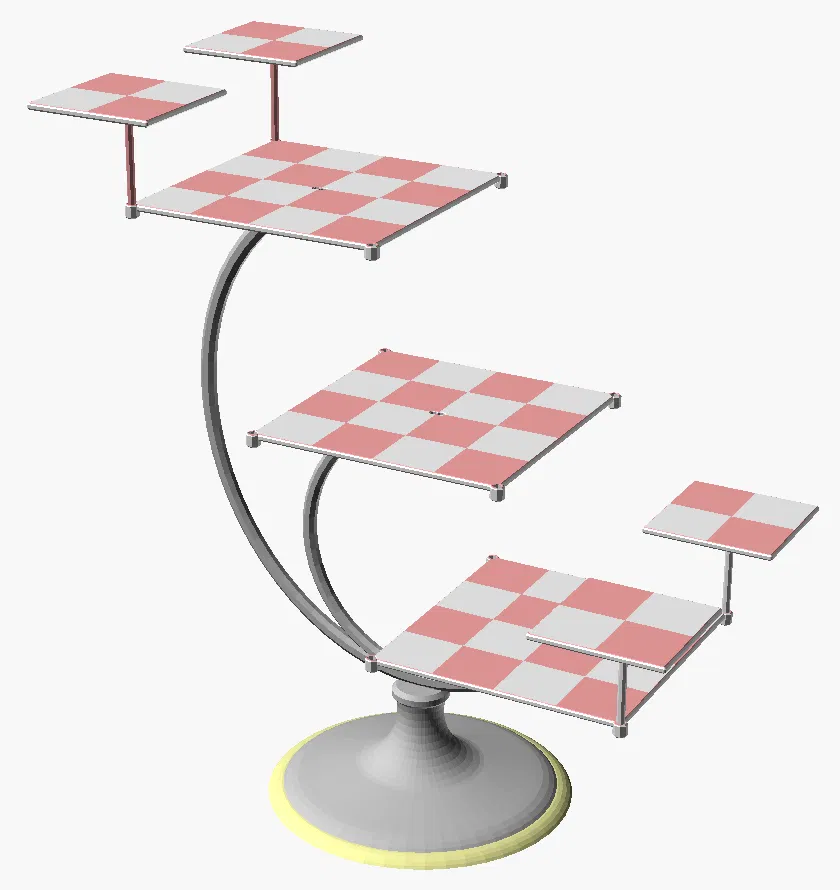

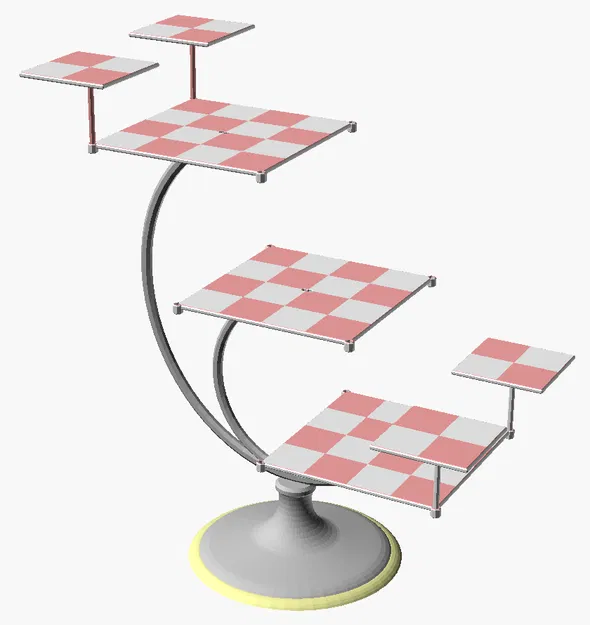

Thiết kế này dựa trên bộ cờ 3D trong loạt phim Star Trek cũ (TOS):

Tôi đã thực hiện một số điều chỉnh để tận dụng ưu điểm của in 3D và tôi đã cải thiện thiết kế theo ý thích của mình. Kích thước sẽ tương tự như kích thước ban đầu, đó là: 50 cm x 30 cm x 62 cm. Bộ cờ cũng đi kèm với các quân cờ, được thiết kế theo mẫu gốc và có kích thước vừa phải.

Lẽ ra có thể lắp ráp cấu trúc này mà không cần ốc vít. Nhưng tôi muốn bộ cờ vừa chắc chắn, bền bỉ, vừa dễ thay thế các bộ phận. Vì vậy, tôi quyết định sử dụng ốc vít. Nhưng đừng lo, chỉ có một kích thước ốc vít cho toàn bộ thiết kế.

In

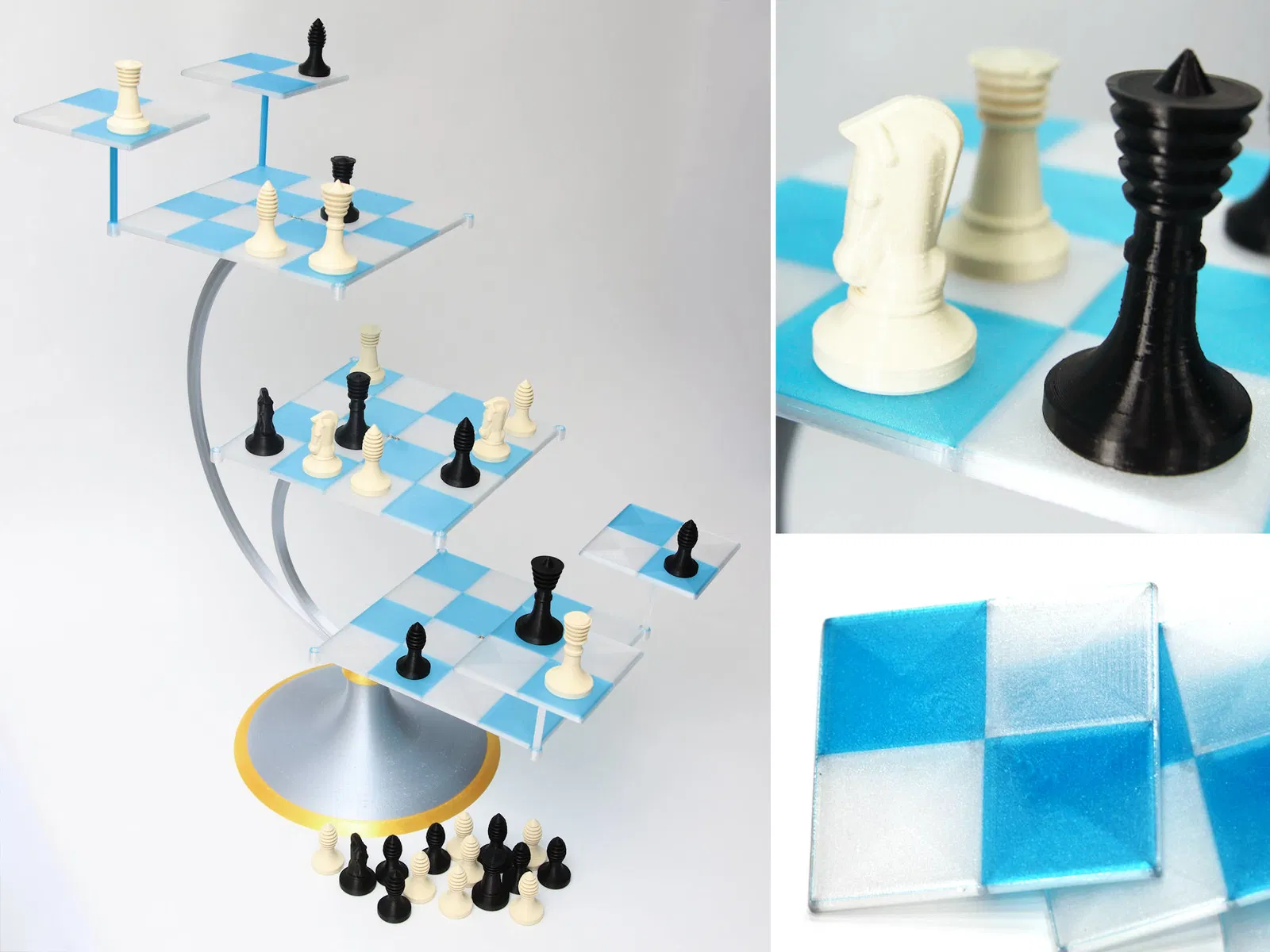

Thiết kế có thể in bằng PLA và PETG. Tôi đã quyết định sử dụng các sợi filament này cho bản in của mình:

• PETG xanh trong và trong suốt cho các bàn cờ và thanh đỡ
• PLA bạc siêu bóng và vàng siêu bóng cho chân đế (cánh tay và chân)
• PLA đen và PLA ngà voi nhạt cho các quân cờ

Bạn cứ tự nhiên sử dụng bất kỳ màu nào khác và xin hãy đăng ảnh trong phần bình luận!

Máy in của bạn cần có khu vực in tối thiểu 36 cm x 36 cm (bộ phận lớn nhất là cánh tay) và phải có khả năng in đa màu với ít nhất hai màu.

Tôi đã cung cấp cả tệp STL và 3MF. Tệp 3MF chứa tất cả các cài đặt liên quan. Dưới đây là mô tả tất cả các bộ phận được in:

bàn cờ lớn (3x):

Các bàn cờ lý tưởng nhất khi in trên tấm thép có kết cấu bằng PETG trong suốt:

• Tool 1: màu trong suốt
• Tool 2: Filament cho các ô vuông có màu
• Chiều cao lớp: 0.2 mm
• Chu vi: 6
• Lớp phủ trên và dưới: đồng tâm

Để cải thiện thêm kết quả, tôi đã bật tính năng làm phẳng bề mặt cho tất cả các bề mặt trên cùng thông qua bộ điều chỉnh chiều cao trong khoảng từ 0 mm đến 1 mm.

Tôi phải nói rằng: Kết quả thật tuyệt vời!

bàn cờ nhỏ (4x):

Các bàn cờ tấn công nhỏ được in tương tự như các bàn cờ lớn.

thanh đỡ (2x):

Các thanh đỡ dùng để gắn bàn cờ tấn công vào bàn cờ lớn được in với chiều cao lớp 0.2 mm. Bạn phải in một bộ màu trong suốt và một bộ màu trong suốt có màu.

Mỗi bản in chứa 2 thanh đỡ với 3 kích cỡ khác nhau. Vì vậy, bạn có thể chọn kích thước phù hợp nhất. Nếu không có kích thước nào phù hợp, bạn chỉ cần điều chỉnh nhẹ hệ số tỷ lệ trong slicer.

cánh tay (1x):

Cánh tay được in bằng PLA bạc siêu bóng với chiều cao lớp 0.2 mm. 4 lớp chu vi và mẫu lấp đầy đồng tâm làm cho bộ phận này rất chắc chắn và trông tuyệt vời. Đây là bộ phận lớn nhất trong bản in.

chân đế chính (1x):

Cài đặt in:

• Tool 1: PLA bạc siêu bóng
• Tool 2: PLA vàng siêu bóng
• Không có tháp lau, vì chỉ có một lần thay đổi filament xảy ra ở một độ cao nhất định.
• Chiều cao lớp: 0.2 mm
• Mẫu lấp đầy trên: đồng tâm
• Lớp đáy: 0 (để tiết kiệm filament)
• Vị trí đường nối: ngẫu nhiên (có thể ai đó cũng thử nối chéo?)

chân đế dưới (1x):

Phần chân đế này tùy chọn nhưng được khuyến nghị để tăng độ ổn định. Nó được in bằng PLA vàng siêu bóng, cài đặt tương tự như chân đế chính, nhưng chiều cao lớp thay đổi từ 0.3 mm đến 0.1 mm.

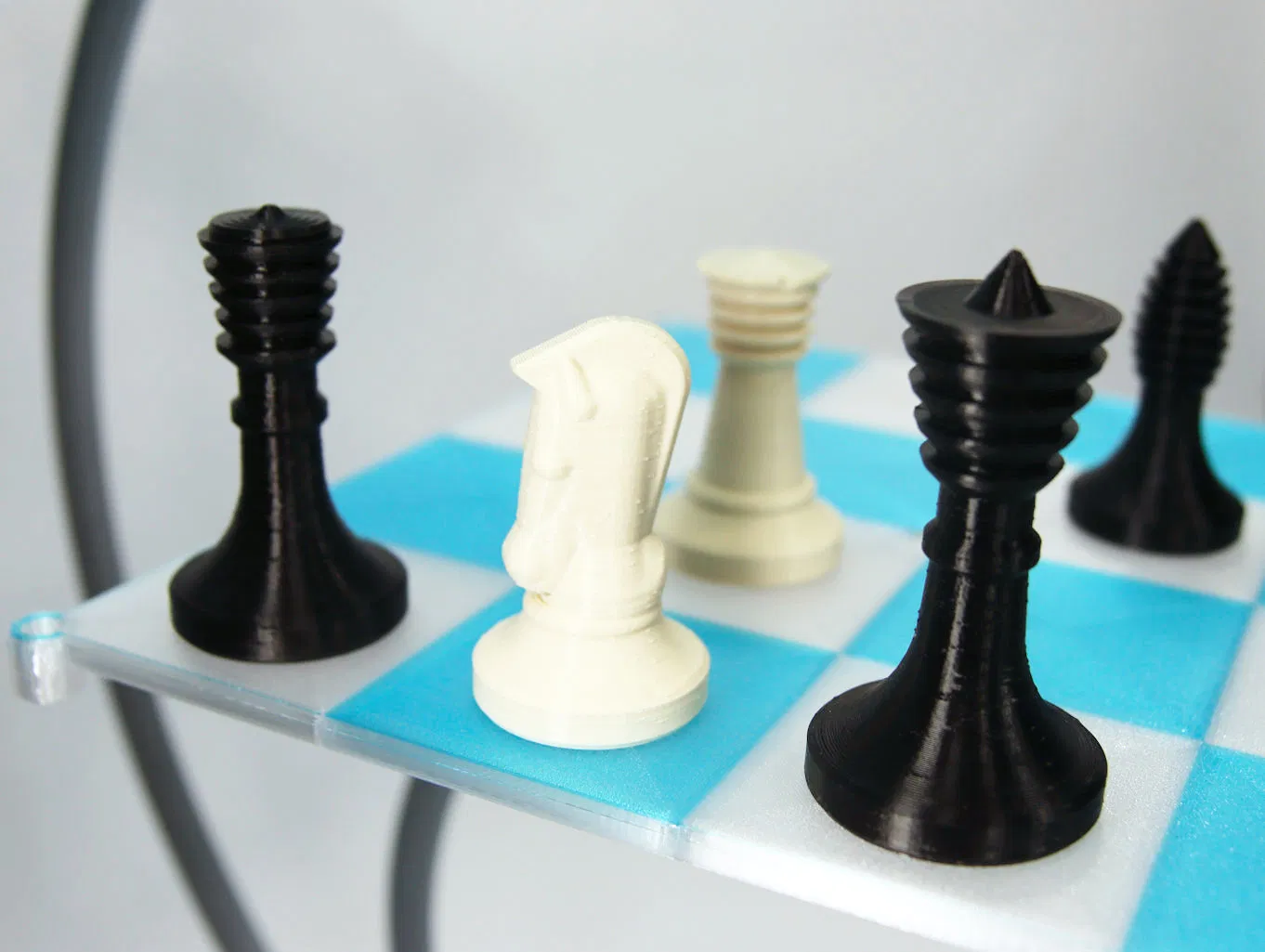

quân cờ (2x):

Như mong đợi, bạn sẽ cần hai bộ quân cờ - có khả năng là màu đen và trắng hoặc ngà voi. PLA thường cho kết quả tốt nhất.

• Chiều cao lớp: 0.15mm
• Chu vi: 6
• Vị trí đường nối: ngẫu nhiên

Lắp ráp

Lắp ráp các bộ phận rất đơn giản và gần như tự giải thích. Đây là hướng dẫn từng bước:

1. Chuẩn bị ốc vít

Bạn sẽ cần 17 chiếc ốc vít đầu bằng M3 (ISO-7380 hoạt động tốt). Chiều dài phải nằm trong khoảng từ 6 mm đến 8 mm (khuyến nghị: 8mm):

2. Gắn bộ phận chính của chân đế vào cánh tay:

3. (Tùy chọn) Gắn bộ phận dưới của chân đế:

4. Gắn các bàn cờ lớn vào cánh tay:

5. Chọn thanh đỡ và gắn chúng vào các bàn cờ tấn công:

Mỗi bản in chứa 2 thanh đỡ với 3 kích cỡ hơi khác nhau. Vì vậy, hãy chọn kích thước phù hợp nhất: chúng nên dễ dàng lắp vào và tháo ra khỏi các bàn cờ lớn. Trên bàn cờ tấn công, chúng sẽ khít hơn.

Tùy thuộc vào luật chơi bạn tuân theo, bạn có thể cần phân biệt bàn cờ tấn công thuộc về người chơi nào. Vì vậy, hãy gắn các thanh đỡ màu tối vào bàn cờ tấn công phía trên và các thanh đỡ màu sáng vào bàn cờ tấn công phía dưới.

6. Xong! Chúc bạn chơi vui vẻ:

Bạn có thể tìm thấy nhiều luật chơi khác nhau trên mạng. Chỉ cần hỏi công cụ tìm kiếm yêu thích của bạn.

Cải tiến tùy chọn (!)

Nếu bạn muốn đi xa hơn để nâng cao thiết kế, tôi có một vài đề xuất. Chúng hoàn toàn tùy chọn nhưng có thể đáng xem xét.

1. Tăng trọng lượng cho chân đế

Chân đế vốn đã cực kỳ ổn định, vì vậy không cần cải thiện. Nhưng vì có rất nhiều không gian bên trong chân đế, bạn có thể dễ dàng thêm trọng lượng để làm cho nó trông sang trọng hơn và ổn định hơn nữa. Tại các cửa hàng phụ tùng ô tô, bạn có thể mua các cục tẩy cân bằng dính:

2. Tăng trọng lượng cho quân cờ bằng cách thêm ốc vít

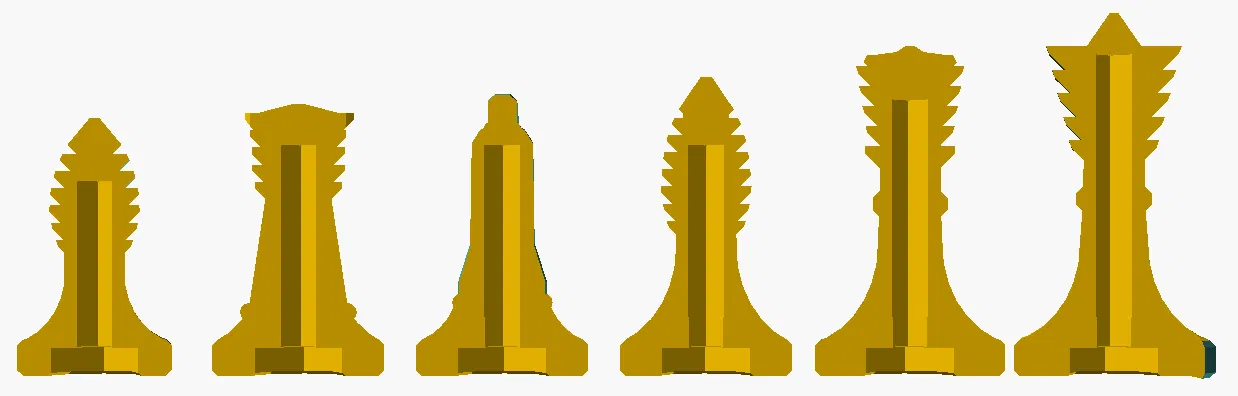

Theo ý kiến của tôi, quân cờ có trọng lượng phù hợp cho cờ 3D. Tuy nhiên, nếu bạn muốn sử dụng chúng trên bàn cờ thông thường, bạn có thể muốn tăng trọng lượng của chúng. Bạn có thể sử dụng ốc M6 cho việc này:

Ốc có chiều dài ren tối đa 25 mm sẽ phù hợp với mỗi quân cờ.

3. Thêm cao su vào quân cờ để chống trượt

PETG - cũng như PLA - có độ ma sát rất thấp. Vì vậy, tôi khuyên bạn nên thêm cao su vào đáy quân cờ để chống trượt. Cao su trong suốt dạng xịt có bán trong các lon xịt từ cửa hàng phụ tùng ô tô:

Kể từ khi phát hiện ra nó, tôi đã sử dụng loại sơn xịt này thành công cho nhiều thiết kế khác nhau và thực sự khuyên dùng nó cho nhiều tình huống.

Mã nguồn

Thiết kế là mã nguồn mở và được triển khai bằng OpenSCAD:

Tính đến hôm nay, tôi khuyên bạn nên sử dụng bản snapshot phát triển gần đây của OpenScad vì nó nhanh hơn nhiều so với bản phát hành đã lỗi thời từ năm 2021.

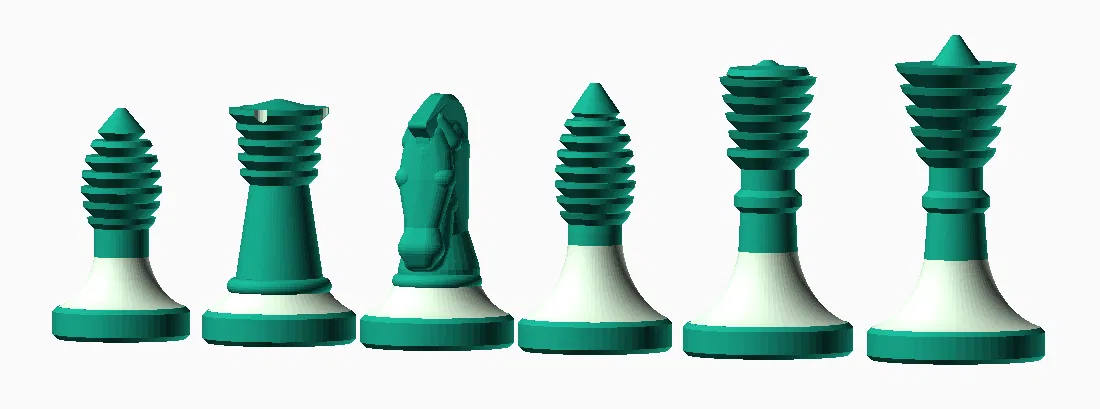

Ngay cả các hình quân cờ cũng được tạo từ các hình khối hình học - và vâng: cả quân mã (đừng hỏi…):

Mã nguồn được cung cấp để tải xuống, vì vậy bạn cứ thoải mái điều chỉnh nó theo nhu cầu của mình!

Chúc bạn in vui vẻ!

Nếu bạn thích thiết kế này, hãy nhấn like và đăng ảnh trong phần bình luận. Ngoài ra, hãy xem các thiết kế khác của tôi.
