Van Bướm Cho Ống 100mm, 125mm & 150mm

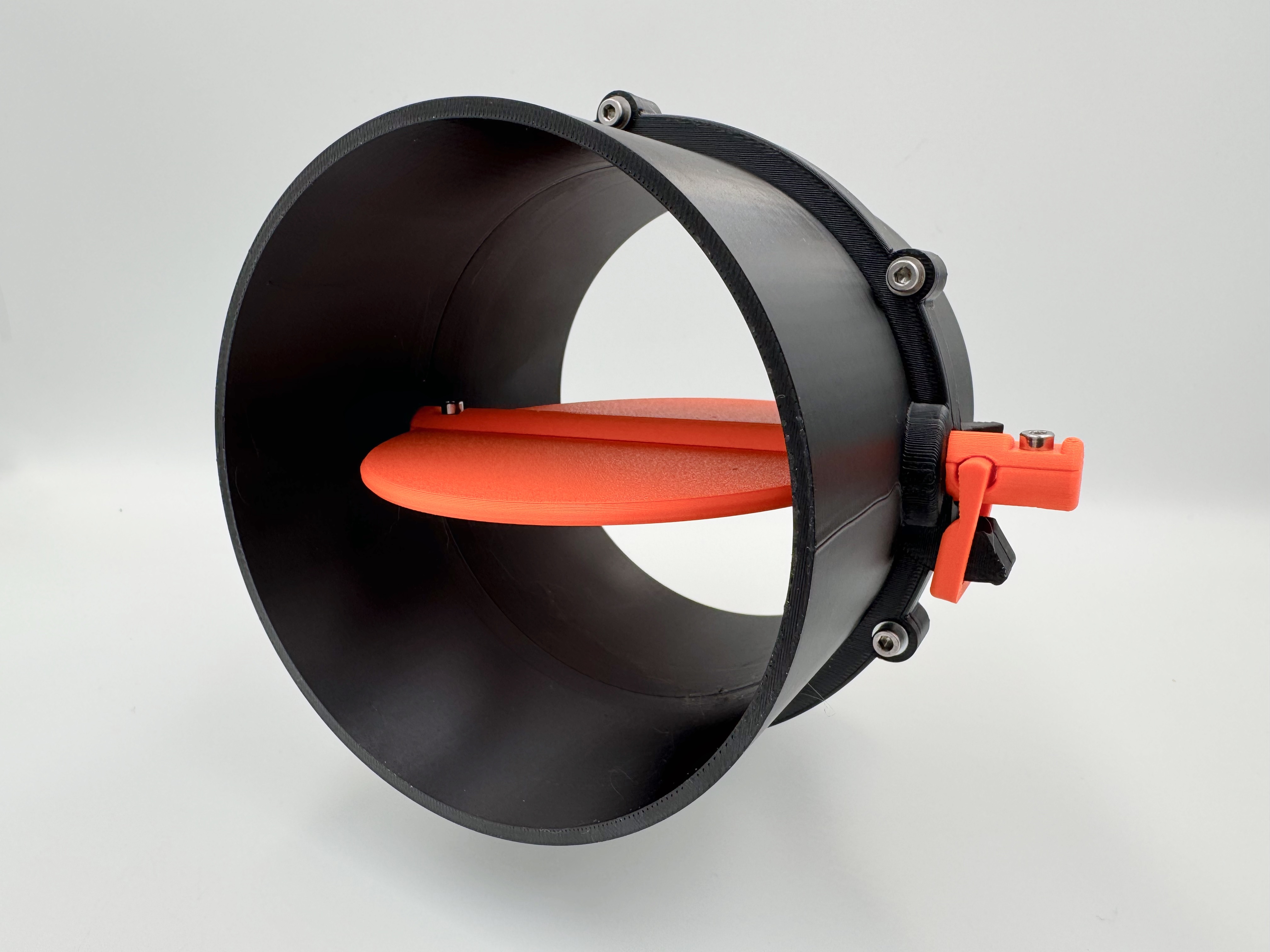

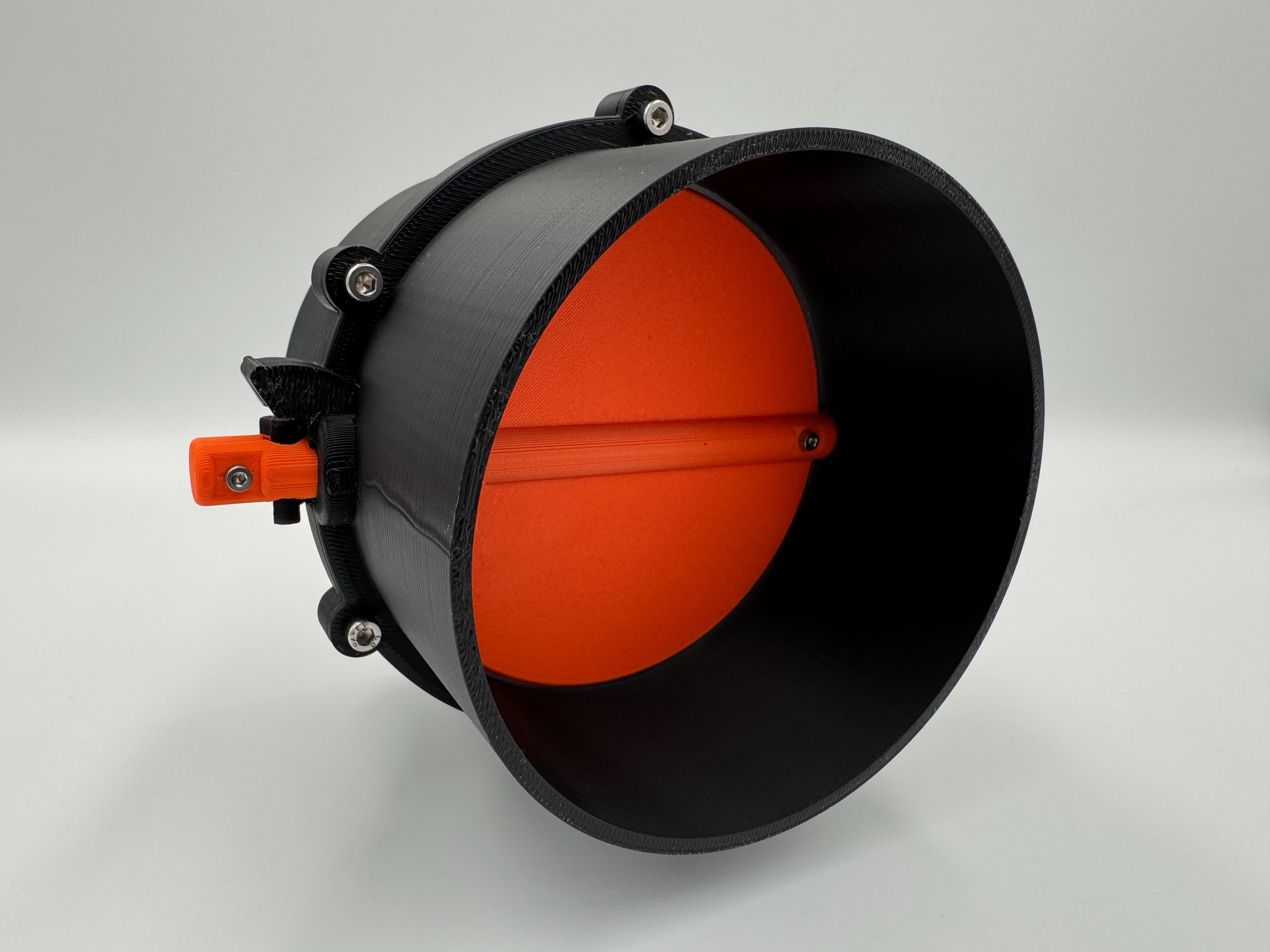

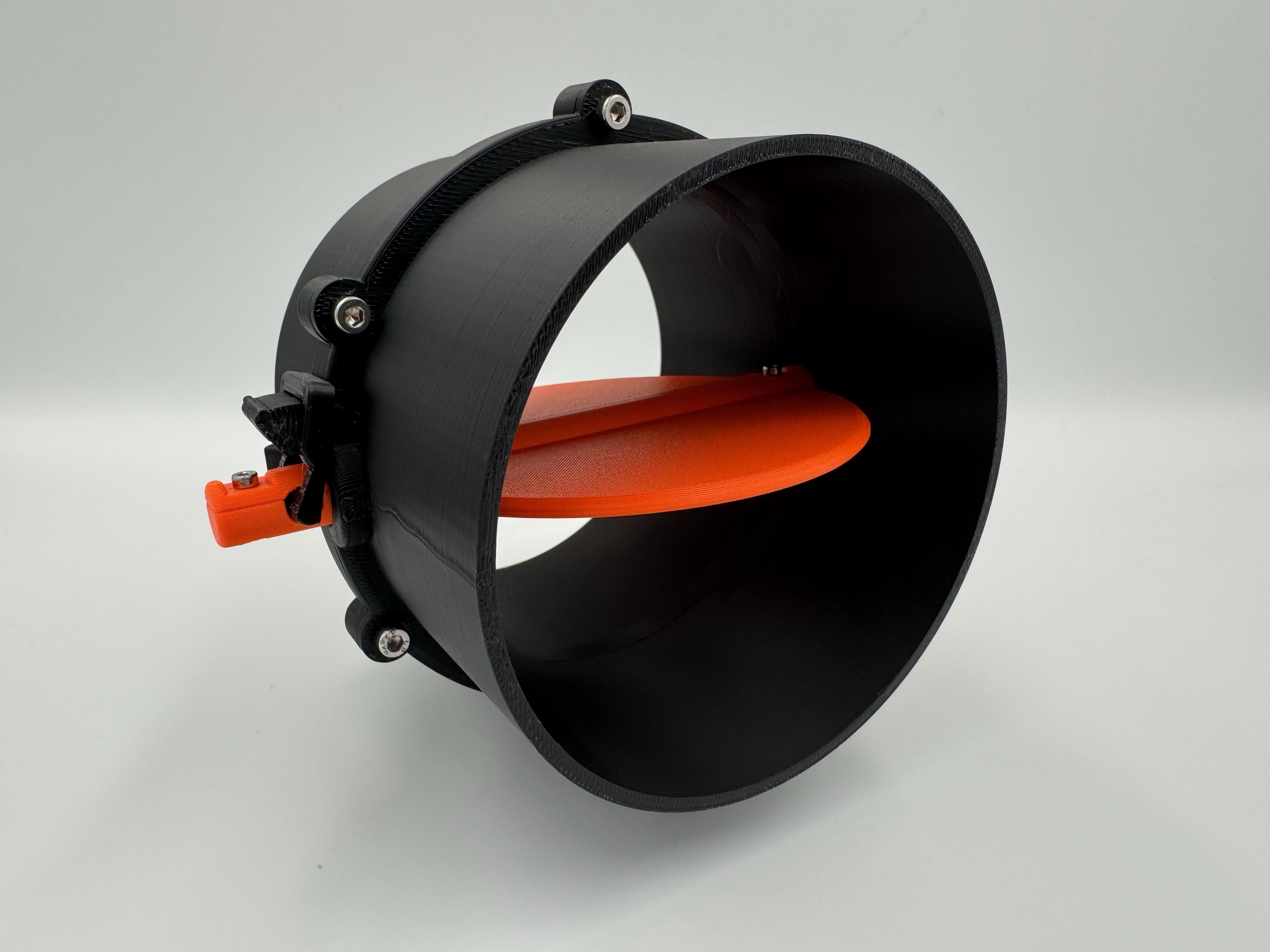

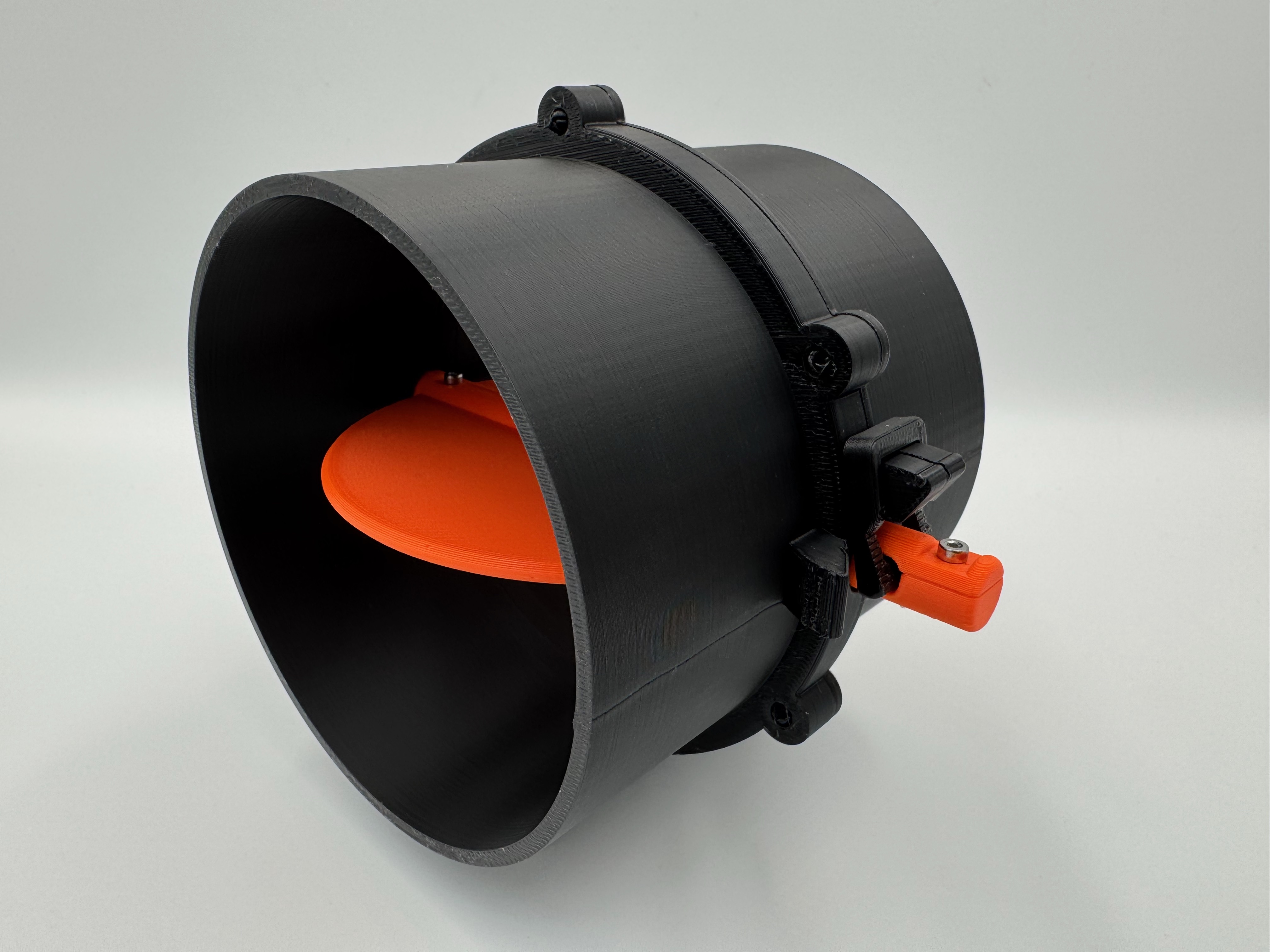

Mấy cái mẫu này là van bướm cho ống mềm 100mm, 125mm và 150mm thường dùng trong hệ thống thông gió. Chúng được thiết kế để lắp vừa bên trong ống, và bạn sẽ kẹp ống vào từ bên ngoài.

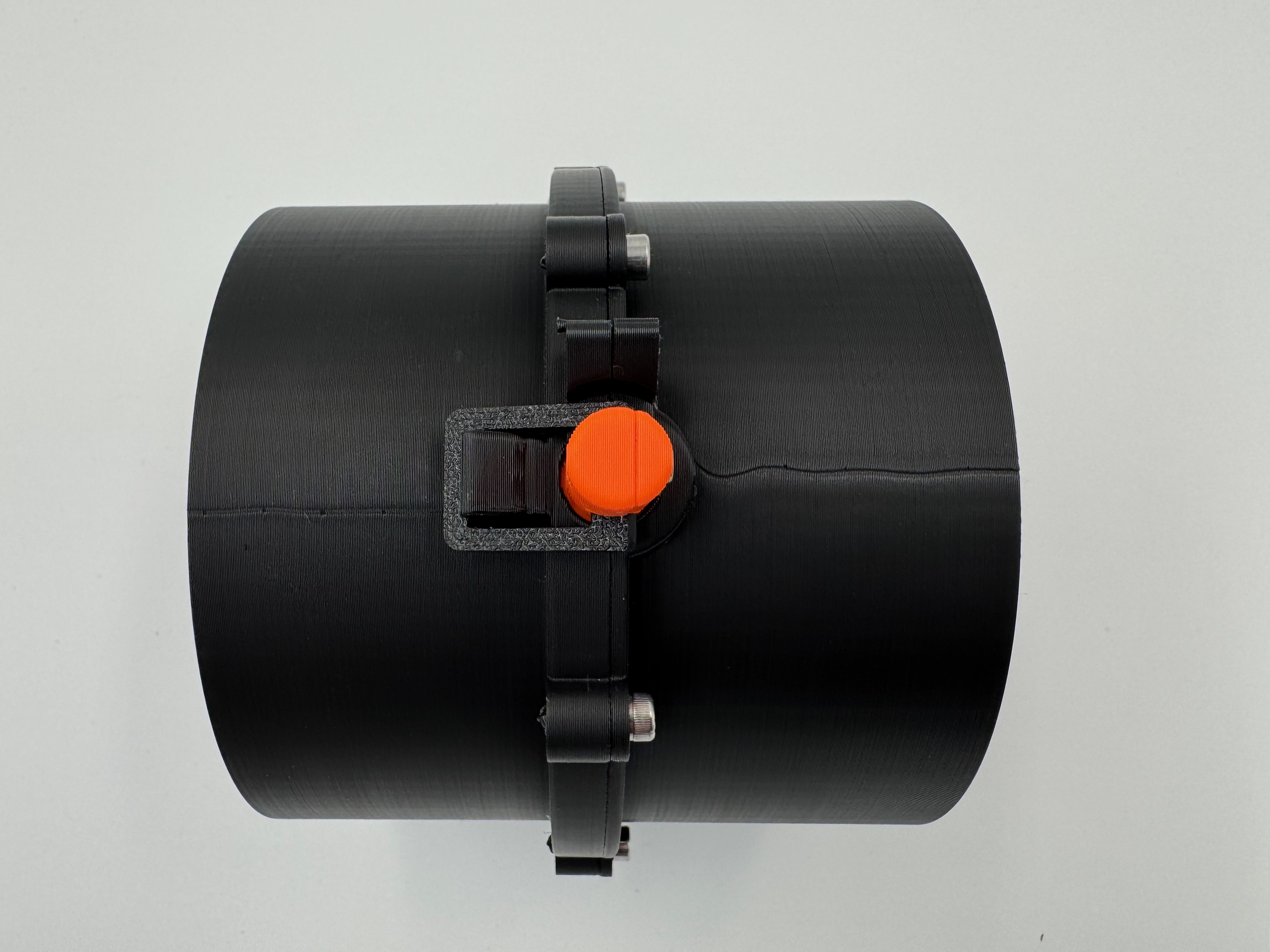

Chúng in không cần hỗ trợ, chỉ có 5 bộ phận để lắp ráp và ít phụ kiện. Có một cái chốt đơn giản để đảm bảo van ở đúng vị trí.

Cần các phụ kiện sau để hoàn thiện. Lưu ý là nên dùng insert CNC Kitchen hoặc Ruthex, còn insert Bambu Labs thì hơi sai kích thước một chút để lắp khớp hoàn hảo.

Phiên bản 100mm

Phiên bản 125mm & 150mm

• 3x insert M2

• 6x insert M3

• 3x ốc M2x8

• 6x ốc M3x8

• 9x insert M3

• 9x ốc M3x8

Tất cả các file 3MF giờ đều có chốt TPU tùy chọn. Chốt này hoạt động tốt với TPU 95A và được khuyên dùng hơn bản không phải TPU vì nó nhỏ hơn một chút, do đó chặt hơn và an toàn hơn.

Bạn có thể tìm thấy hướng dẫn lắp ráp dưới dạng PDF ở tab "files".
