Kệ Skeleten 10 inch

Đây là SKELETEN, một kệ 10 inch chắc chắn, module và dễ lắp ráp. Nó được gọi là Skeleten vì có các thanh đỡ dạng xương và nó là, ờm, một kệ mười inch.

Tôi muốn có một cái kệ 10 inch chắc chắn, đơn giản, module cho homelab của mình. Tôi đã tìm kiếm trên mạng các thiết kế của mọi người và không tìm thấy cái nào ưng ý. Vì vậy, tôi quyết định tự thiết kế và chế tạo.

Thiết kế này tập trung vào sự dễ dàng lắp ráp, độ chắc chắn, độ bền và tính năng. Nó không được thiết kế để trở thành Kệ 10U 10 inch rẻ nhất trên mạng. Tôi nặng 200lbs (khoảng 90kg). Tôi đã nói với con trai rằng tôi có thể đứng trên đỉnh kệ đã lắp ráp (nhưng còn trống) và nó có thể chịu được trọng lượng của tôi. Nó đã thách tôi. Tôi đã làm. Nó thậm chí còn không phát ra tiếng động nào. Nó đã giữ tôi ổn với vật liệu Elegoo Rapid PETG và độ điền đầy 15%.

Như trong ảnh, tôi đã sử dụng:

1.603kg PETG 19g PETG cho phần hỗ trợ 60 cái Vít M6 x 20mm (liên kết bên dưới) 8 cái Vít M6 x 15mm (liên kết bên dưới) 68 cái Đai ốc M6 (liên kết bên dưới)

Tôi đã in mẫu này bằng vật liệu Elegoo Rapid PETG kể trên ( https://a.co/d/ir7cjUB ) vì PLA có thể bị cong hoặc biến dạng do nhiệt. Bạn có thể sử dụng PLA cho các bộ phận không tiếp xúc với nhiệt, như Tay cầm và Tấm quạt.

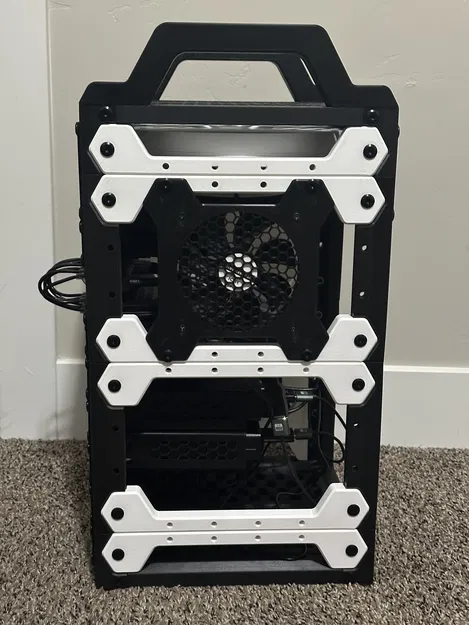

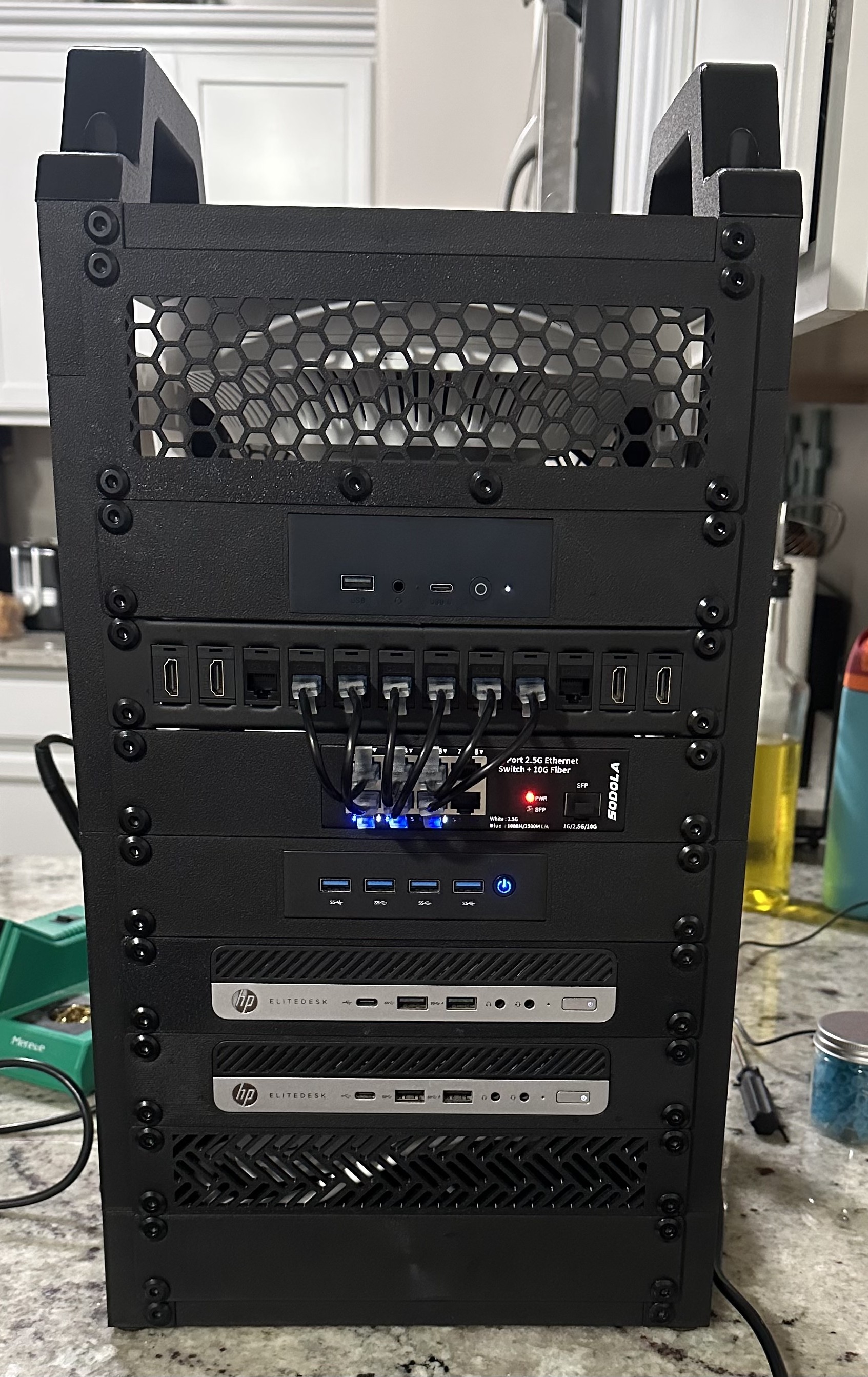

Ảnh chụp cho thấy nó được thiết lập như một kệ 10U, nhưng nó được thiết kế để có thể cấu hình 2U (nhưng để làm gì), 6U, 10U, 14U, 18U, v.v. theo các bước tăng dần 4U. Với mỗi 4U bổ sung, chỉ cần in 4 x 4U Rails và 2 giá đỡ cạnh bổ sung cho mỗi 4U (sử dụng 106g PETG cho mỗi phần 4U bổ sung).

Nó sử dụng vít và đai ốc M6. Tôi đã sử dụng những thứ này:

Vít:

• M6 x 20mm: https://a.co/d/cPuX2pR
• M6 x 15mm cho Tấm đáy. Tôi đã sử dụng 8 cái: https://a.co/d/aANE6bF

Đai ốc:

• M6: https://a.co/d/hCtZcup

Các thanh ray có các rãnh cho đai ốc M6 tại mọi lỗ vít trong thiết kế. Chúng có độ khít từ hơi lỏng đến chặt trong ổ cắm, tùy thuộc vào độ chính xác của máy in và tùy thuộc vào hướng của bộ phận khi in.

Tôi đã sử dụng giá đỡ dạng cây trên mặt bàn in cho một số bộ phận để hỗ trợ các phần lõm và phần nhô.

Đối với quạt, Tấm quạt được thiết kế để phù hợp với quạt máy tính 120mm tiêu chuẩn. Tôi đã tìm thấy một gói 2 quạt USB 120mm 5v trên Amazon ( https://a.co/d/a1WPlPN ) mà tôi chỉ cần cắm vào cổng USB ở mặt sau tường lửa của mình. Những chiếc quạt này không đi kèm với vít quạt PC, nhưng tôi có sẵn một số.

Lắp ráp (Kệ 10U, như trong ảnh):

1. In các bộ phận:

• 4 x Chân A (Hình trong ảnh màu Đỏ)
• 4 x Chân B (Hình trong ảnh màu Trắng)
• 4 x Giá đỡ cạnh (Hình trong ảnh màu Xanh dương)
• 4 x Giá đỡ Trước-Sau (Hình trong ảnh màu Đen)
• 6 x Thanh đỡ cạnh (Xương, Hình trong ảnh màu Vàng)
• 8 x Thanh ray 4U (Hình trong ảnh màu Xanh lá)
• 4 x Tấm trên-dưới (Hình trong ảnh màu Bạc)
• 2 x Tấm quạt (Hình trong ảnh màu Xám) (Tùy chọn)
• 2 x Tay cầm (Hình trong ảnh màu Nâu)

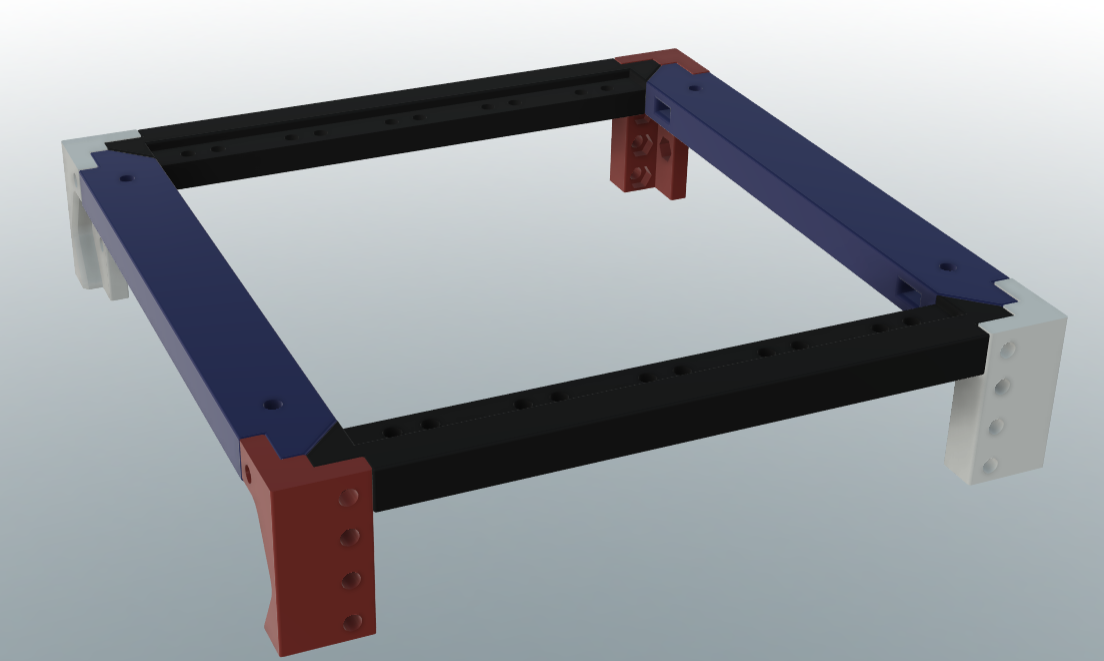

2. Lắp ráp phần trên của khung:

• Đặt một đai ốc vào rãnh lục giác ở mỗi đầu của 2 Giá đỡ Trước-Sau (hình màu đen) và 2 Giá đỡ cạnh (hình màu xanh dương) (rãnh được cắt trên các góc 45 độ).
• Sử dụng 2 Chân A (hình màu đỏ) và 2 Chân B (hình màu trắng), vặn các Giá đỡ cạnh vào Chân.
• Vặn các Giá đỡ Trước-Sau vào chân với phần khuyết/thỏ hướng lên trên như hình.

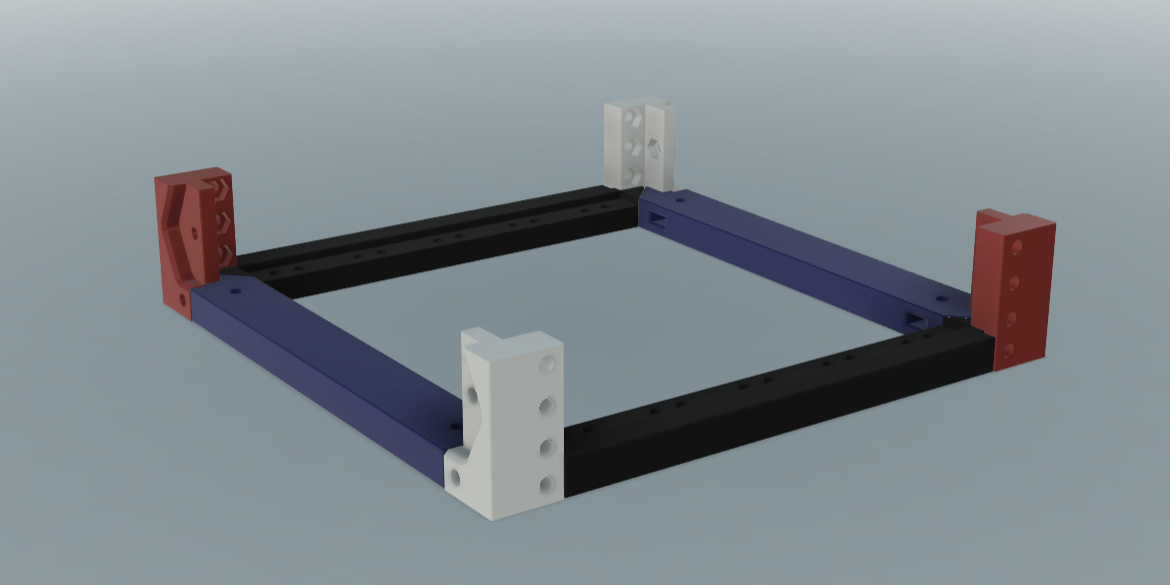

3. Lắp ráp phần dưới của khung:

• Lặp lại tất cả các bước tương tự như trên nhưng lật phần khuyết/thỏ hướng lên trên trên các Giá đỡ Trước-Sau như hình.

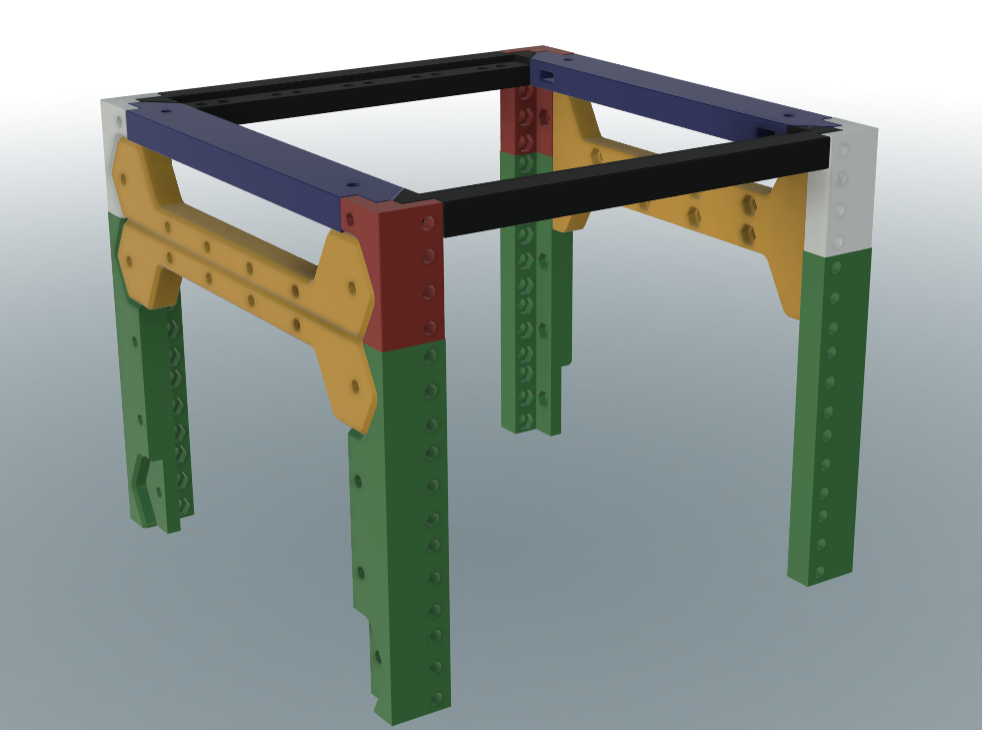

4. Lắp ráp các cạnh:

• Vặn một Thanh đỡ cạnh (hình màu vàng) vào khung trên cùng ở mỗi bên của khung bạn vừa tạo.
• Gắn các Thanh ray 4U (hình màu xanh lá) vào Thanh đỡ cạnh.
• Thêm bộ Thanh ray 4U còn lại và Giá đỡ cạnh để tạo thêm 4U cho kệ.

5. Gắn khung dưới bạn đã lắp ráp ở bước 3 theo cách tương tự.

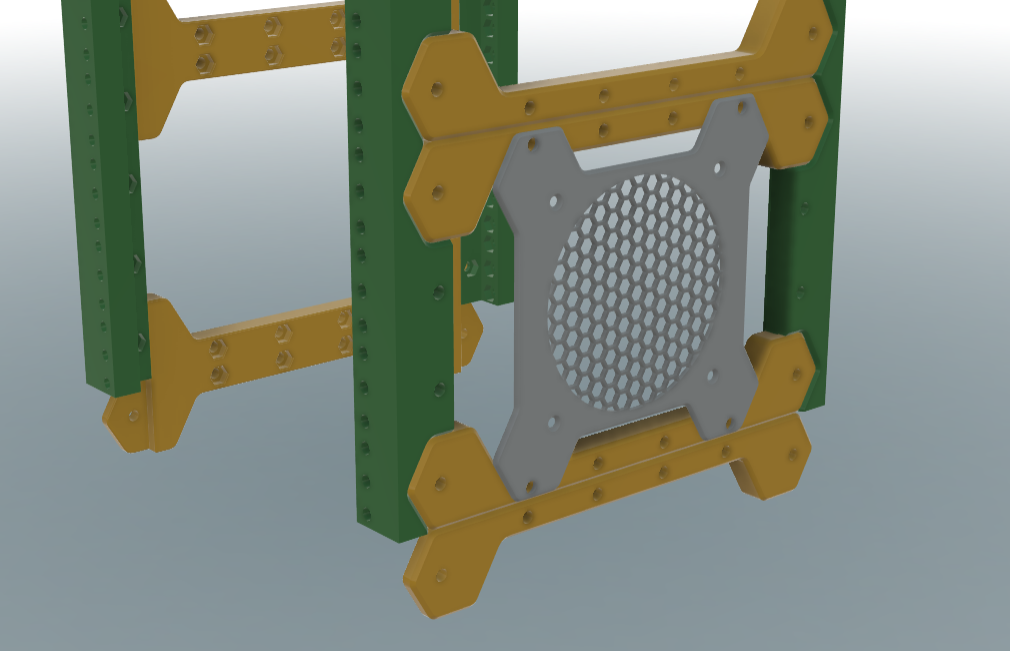

6. Gắn Tấm quạt (hình màu xám) nếu muốn.

7. Gắn tay cầm:

• Ở trên cùng của kệ, đặt một đai ốc lục giác vào khe ở bên cạnh của Giá đỡ cạnh (hình màu xanh dương) và sử dụng vật nhỏ để đẩy chúng vào phía sau khe nếu cần.
• Đặt một tay cầm lên trên, thẳng hàng với các lỗ và luồn vít từ trên xuống.

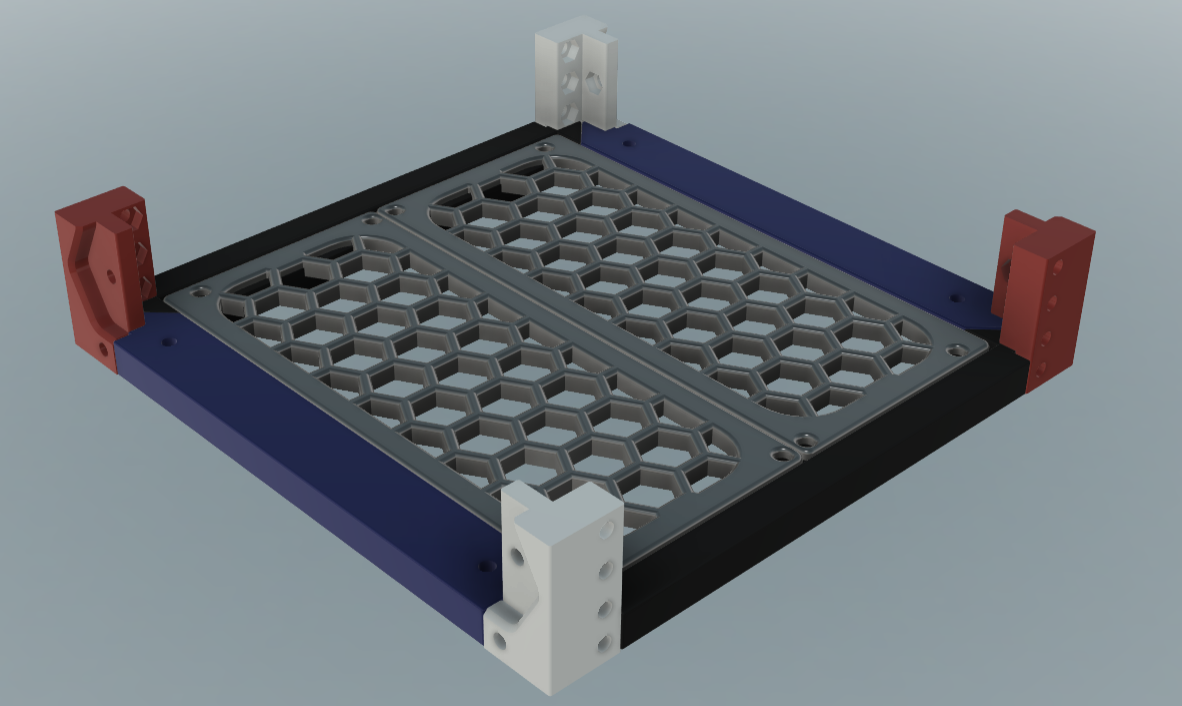

8. Gắn các tấm trên và dưới:

• Lắp các Tấm trên-dưới (hình màu bạc) vào phía trên và dưới của kệ. Các vít dưới cùng nên là 8 vít M6 x 15mm để chúng không bị lòi ra khỏi đáy.

9. Thêm một số chân cao su dán, miếng lót nỉ, v.v. theo ý muốn.

Xem các thiết kế khác của tôi để tìm các phụ kiện và giá đỡ cho kệ được mô tả ở trên.
