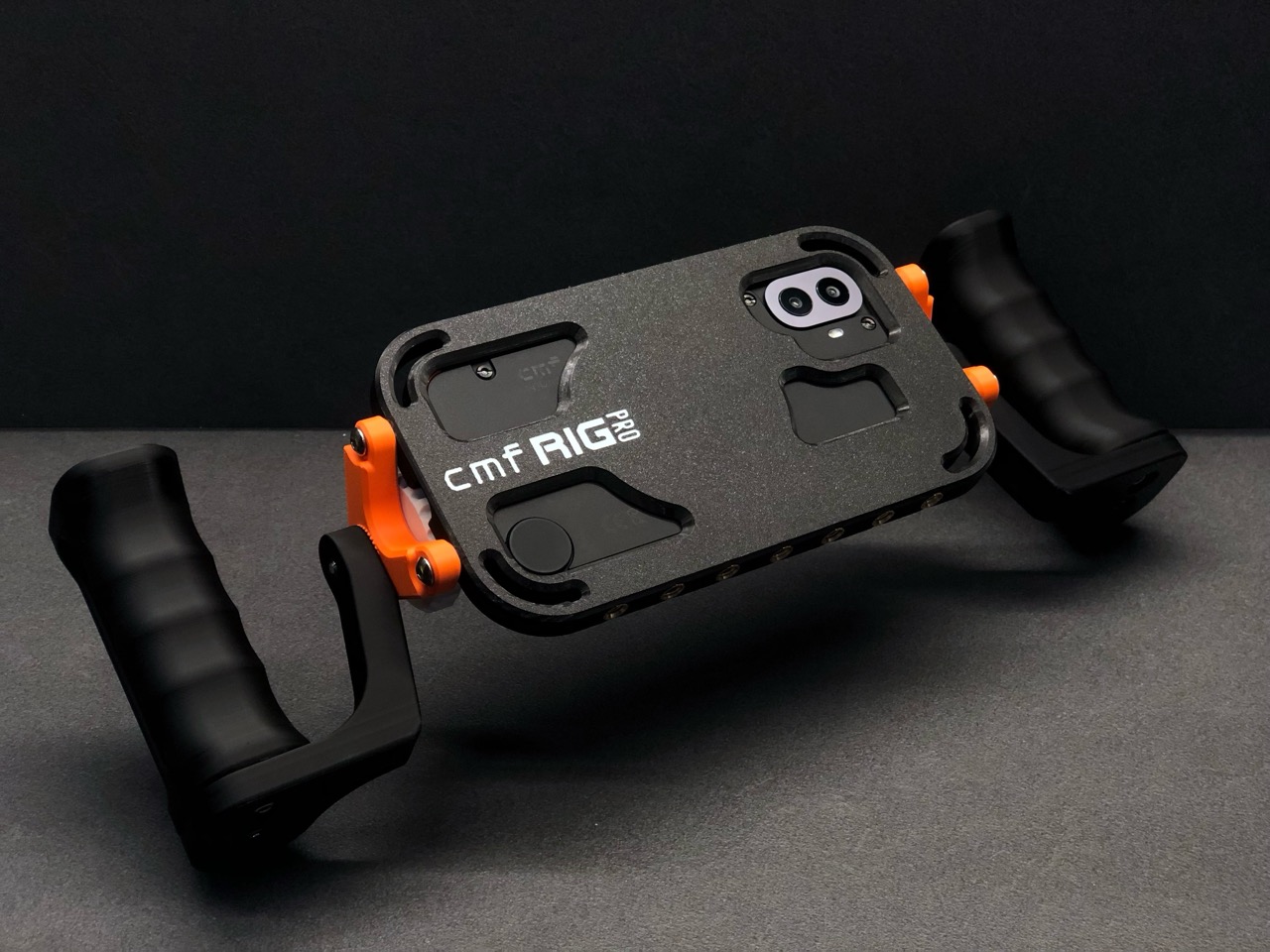

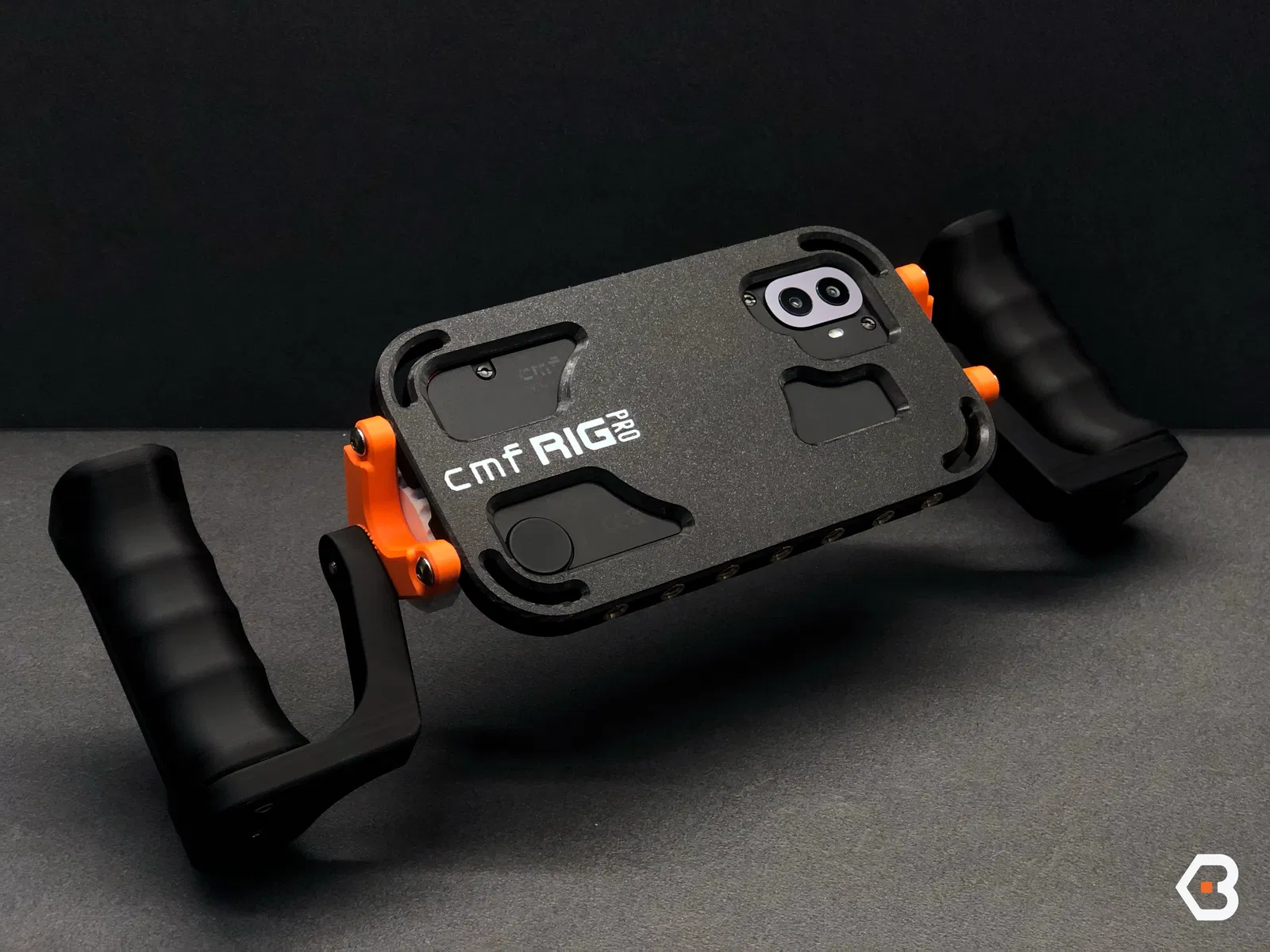

Giải phóng toàn bộ tiềm năng điện ảnh của điện thoại thông minh của bạn với CMF RIG PRO – một hệ thống giá đỡ dạng mô-đun chuyên nghiệp được thiết kế riêng cho CMF Phone 2 PRO. Dù bạn là nhà làm phim di động, người sáng tạo nội dung hay vlogger, chiếc giá đỡ này sẽ biến điện thoại của bạn thành một công cụ sản xuất video mạnh mẽ.

🔧 Các tính năng chính:

• Ren 1/4-20 phổ dụng: Dễ dàng gắn các phụ kiện như micro, đèn LED, bộ thu không dây hoặc sạc dự phòng.

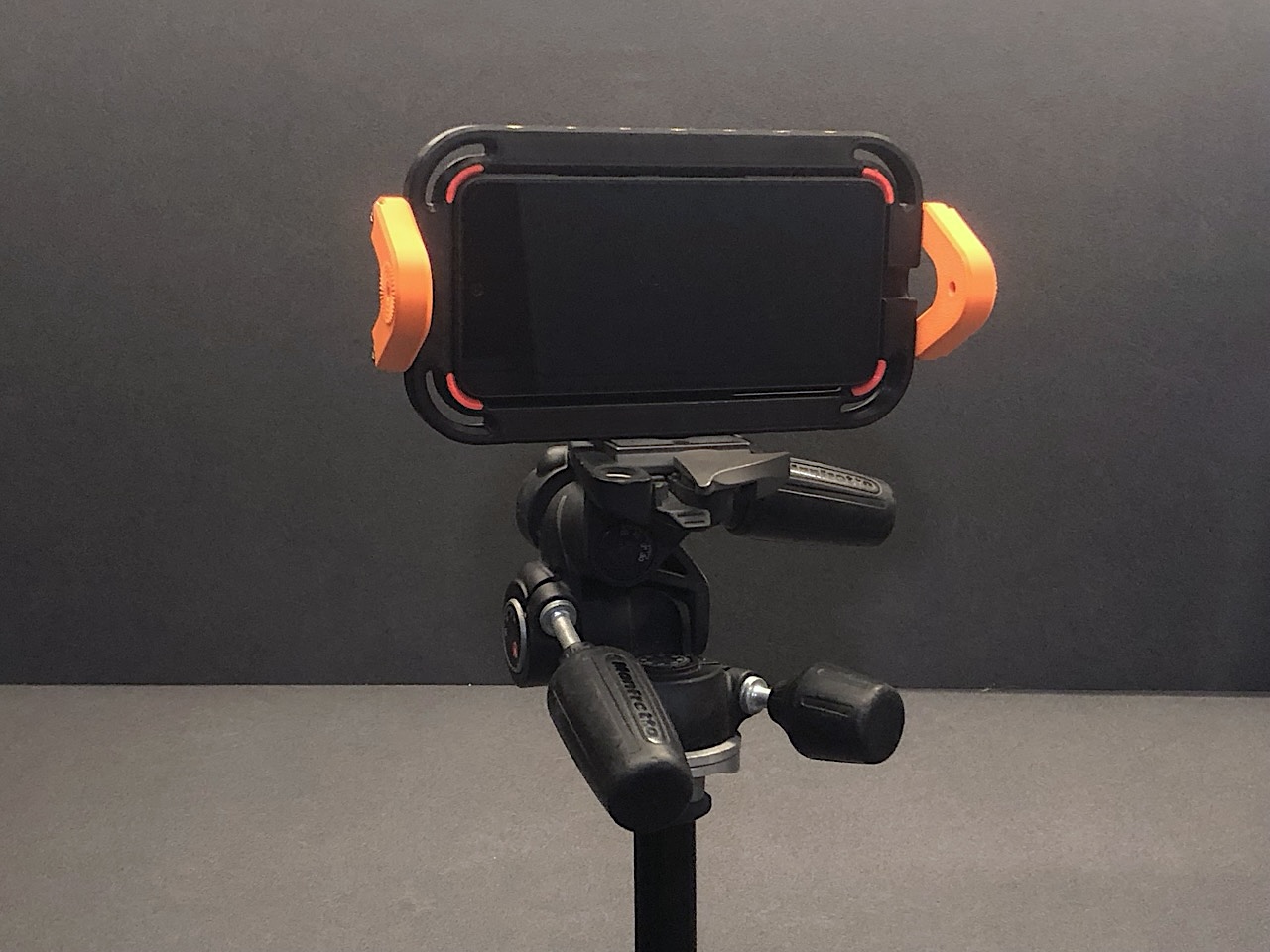

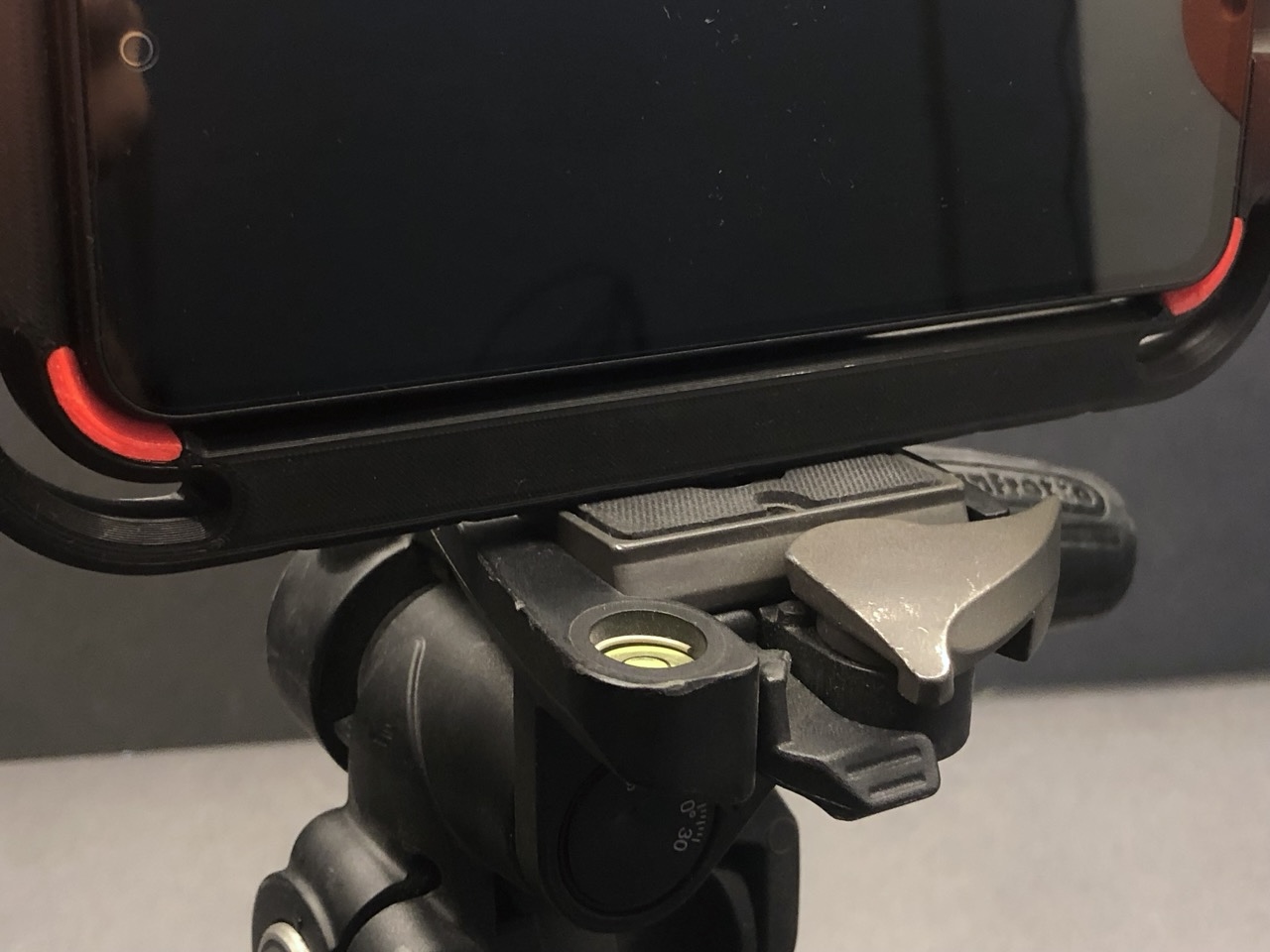

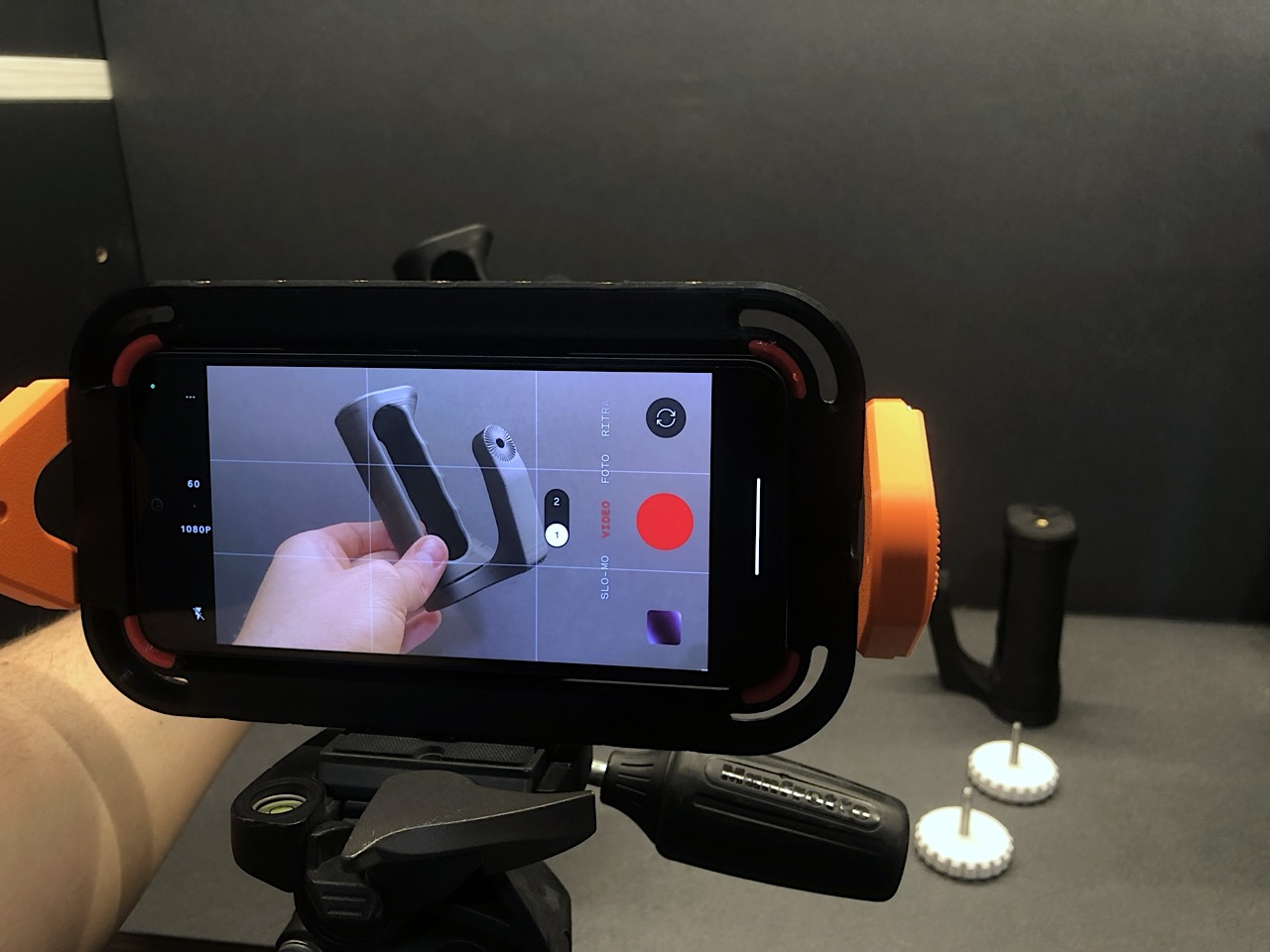

Bằng cách tháo các cánh tay bên của giá đỡ, các lỗ ren 1/4” trở nên cần thiết để gắn điện thoại lên chân máy chuyên nghiệp. Điều này cho phép thiết lập chắc chắn và ổn định trong các cảnh quay tĩnh, đồng thời đảm bảo các chuyển động máy quay mượt mà và uyển chuyển khi sử dụng chân máy có đầu fluid, hoàn hảo cho sản xuất video theo phong cách studio.

• Hệ thống gắn điện thoại kép:

1. Giá đỡ từ tính với một mảng mạnh mẽ gồm 60+8 nam châm căn chỉnh cho vị trí gắn vào chắc chắn, chính xác.

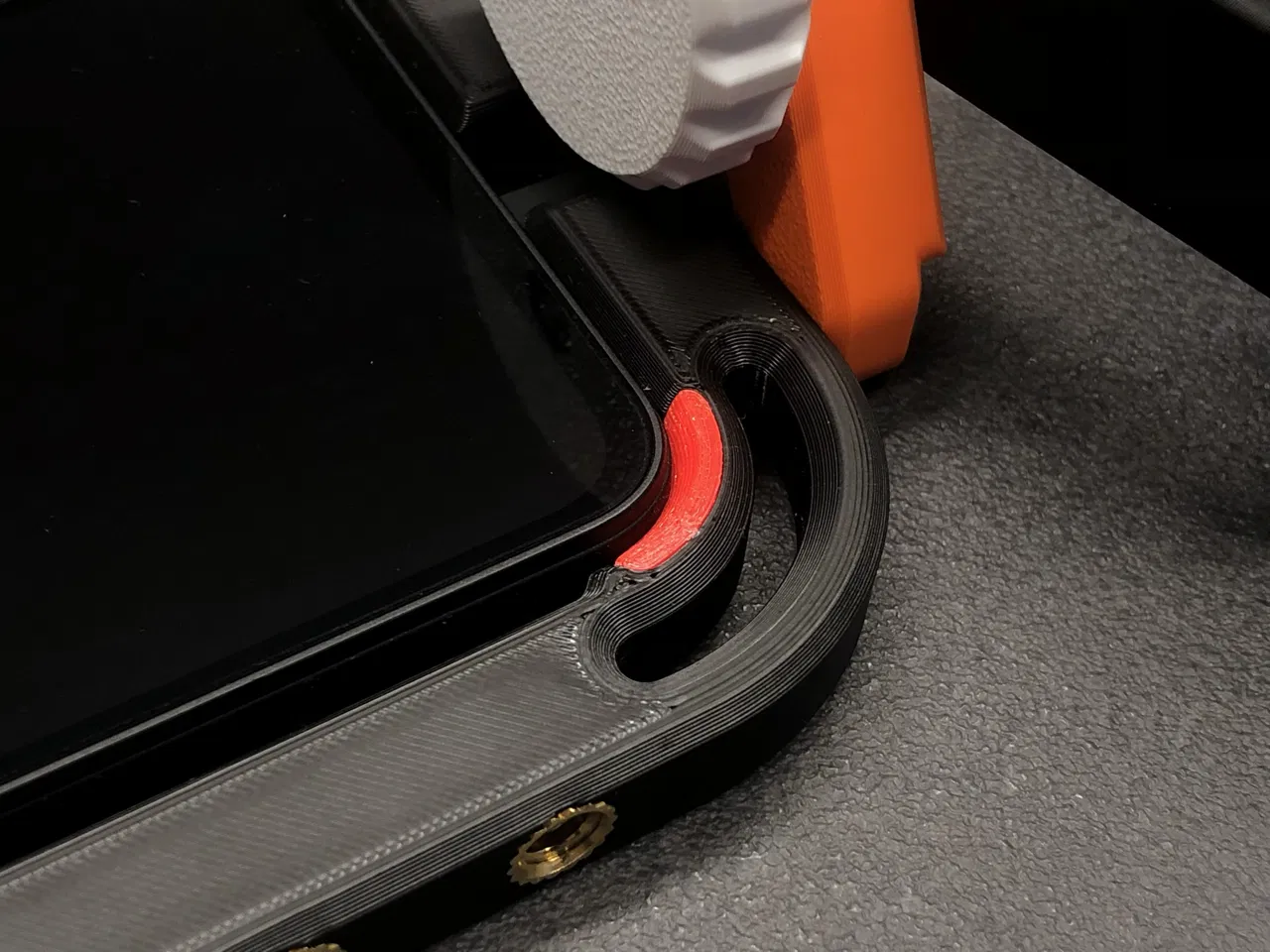

2. Chế độ gắn ma sát với miếng đệm cao su TPU để bám hoàn hảo mà không cần nam châm.

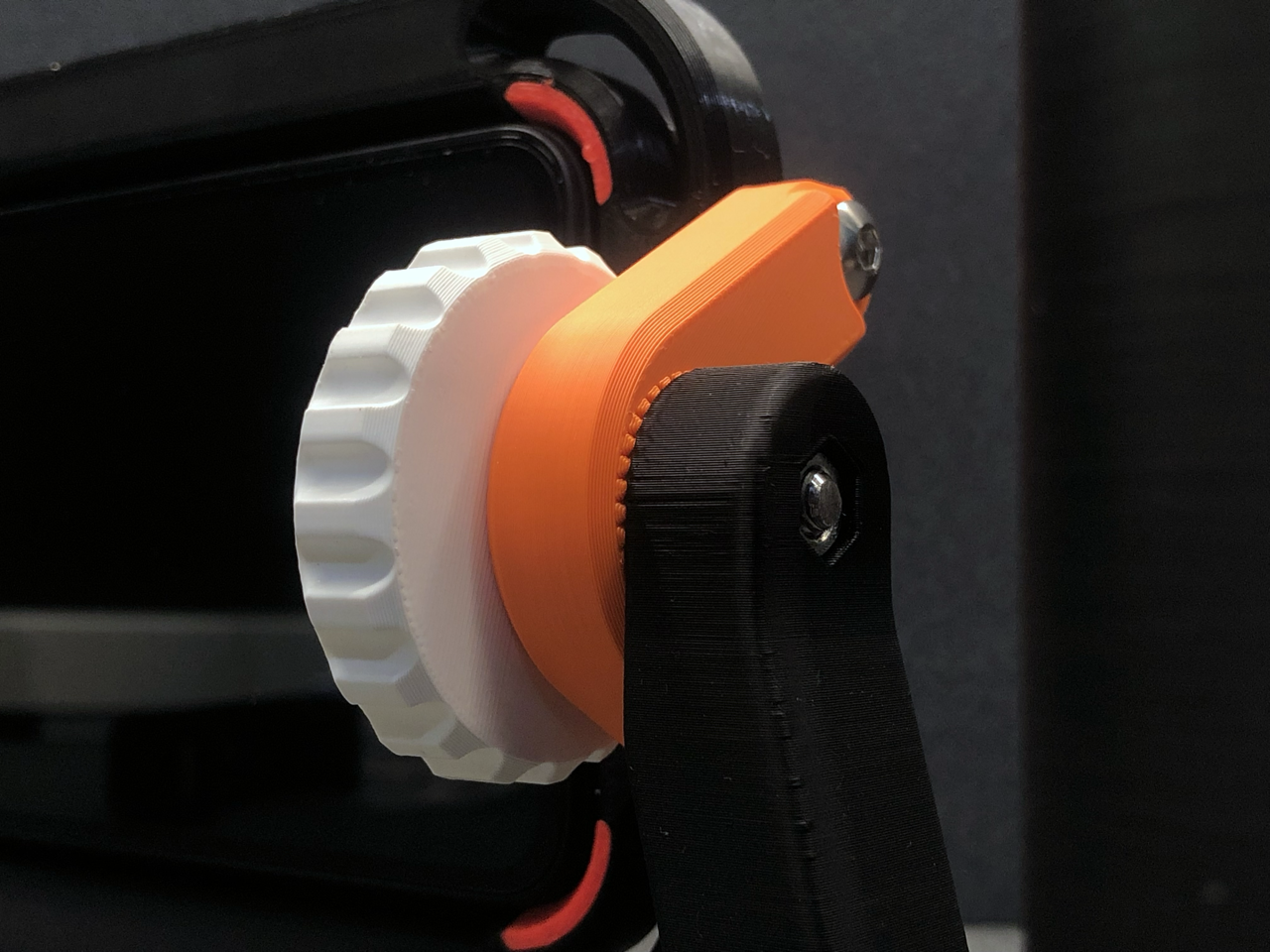

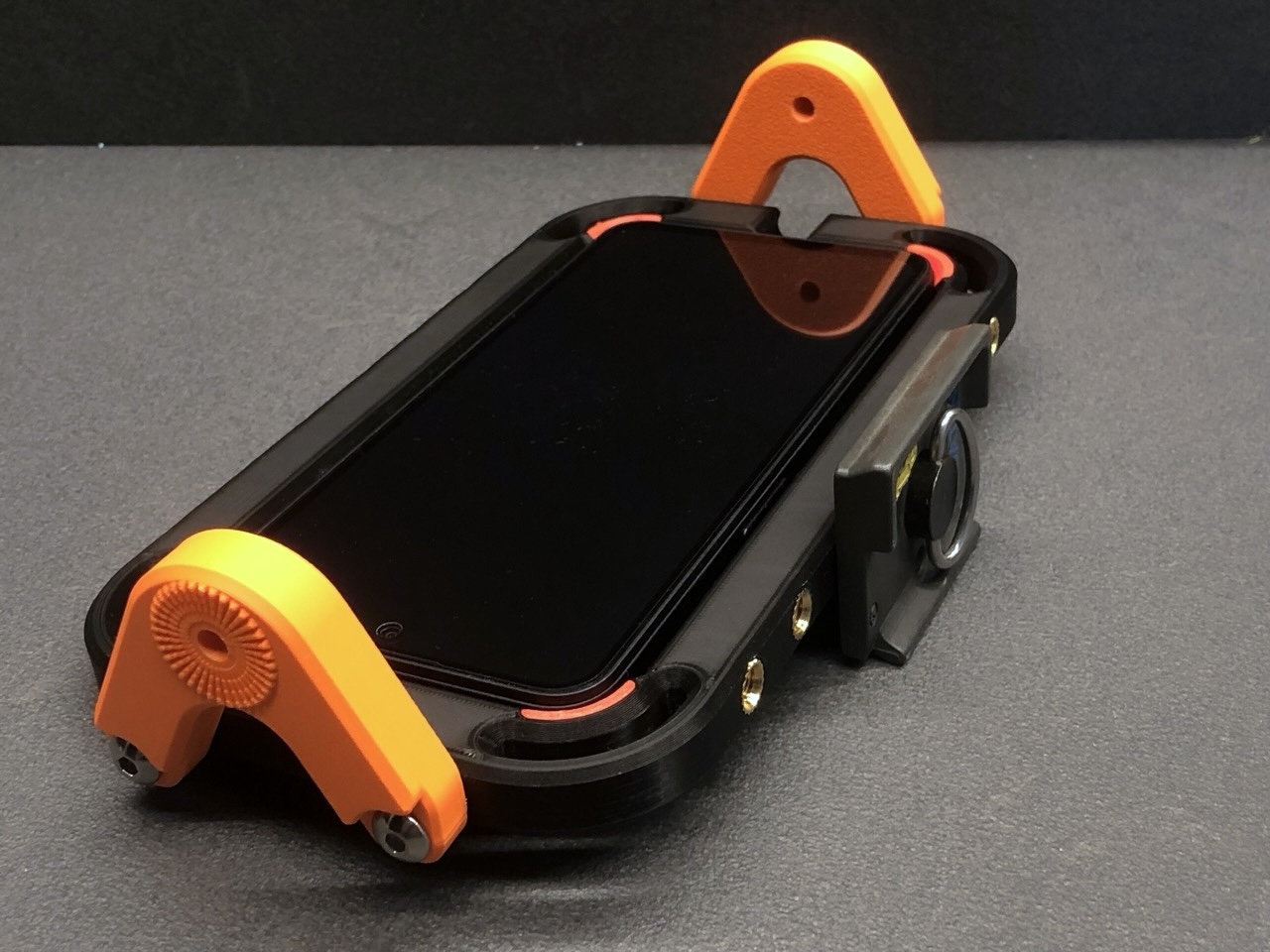

• Tay cầm Khóa Rosette: Tay cầm hai bên có thể điều chỉnh và tiện dụng, có hệ thống khóa rosette an toàn để tối ưu hóa sự ổn định và kiểm soát.

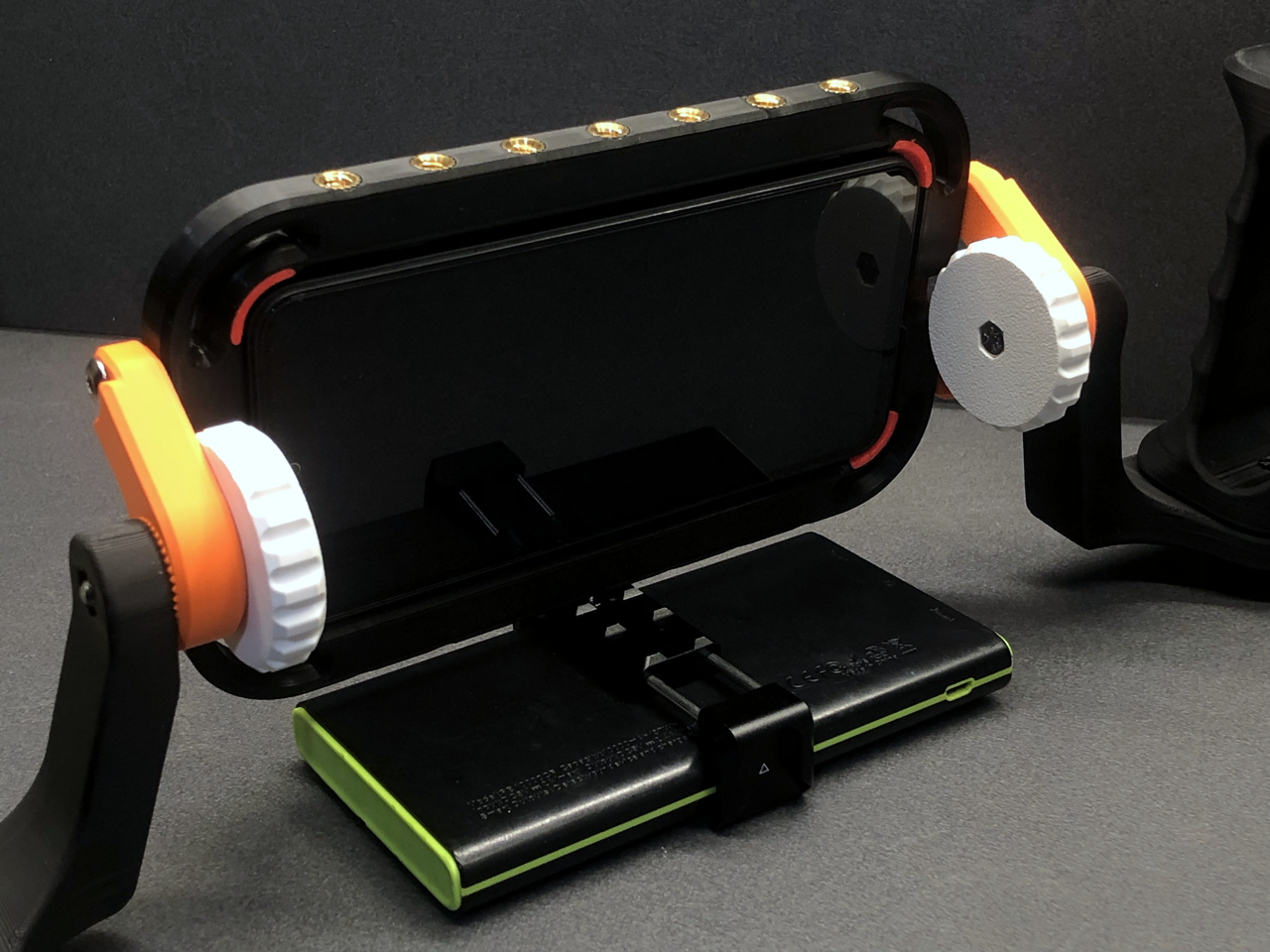

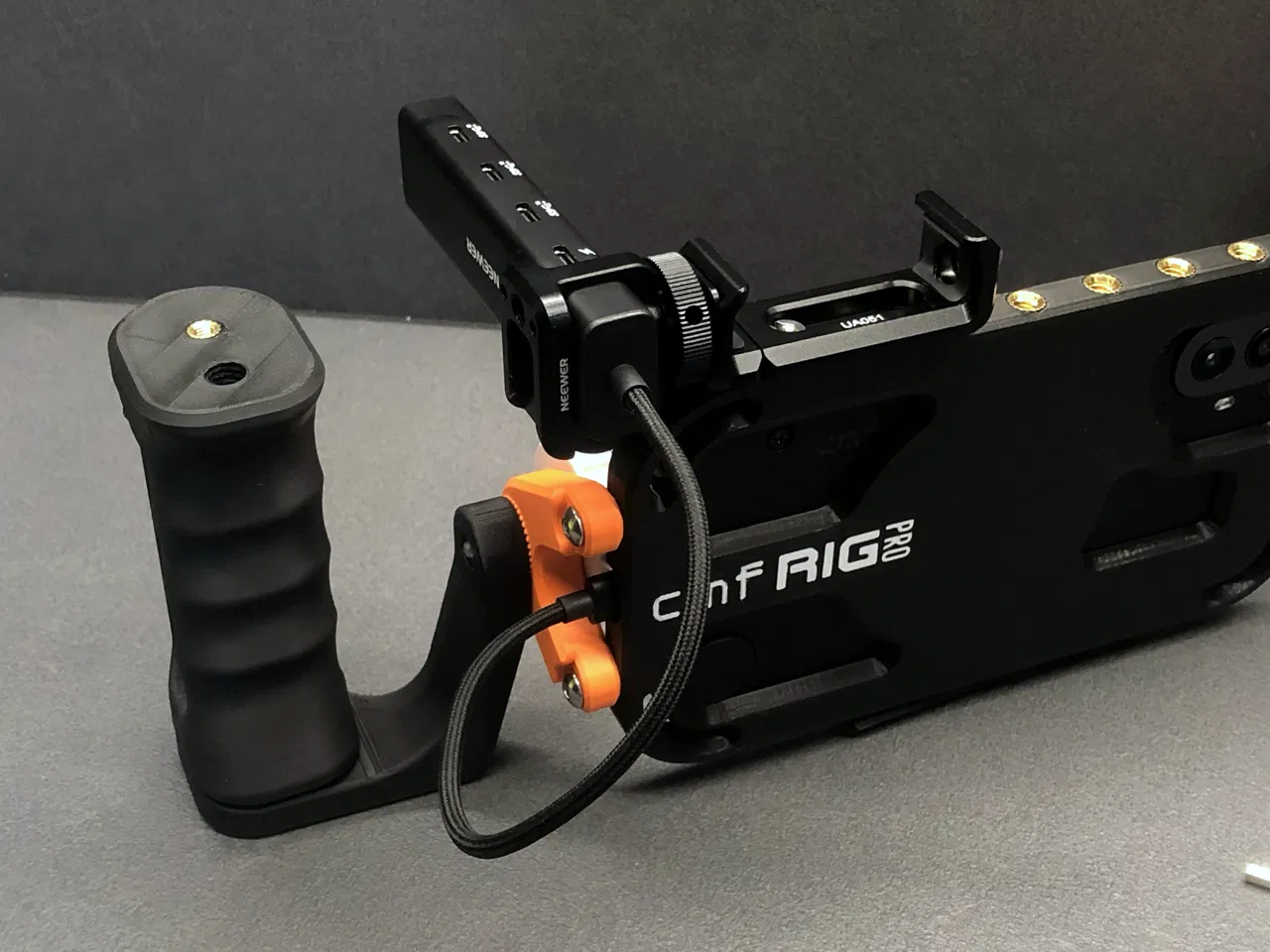

• Truy cập Cổng USB-C Mở: Giữ cho điện thoại của bạn được sạc trong suốt các buổi quay dài mà không cần tháo ra khỏi giá đỡ.

🔀 Mặc dù được tối ưu hóa cho CMF Phone 2 PRO, CMF RIG PRO cũng tương thích với CMF Phone 1, sử dụng phương pháp gắn bằng miếng đệm cao su (không gắn bằng nam châm).

Nâng cấp thiết lập quay phim di động của bạn với CMF RIG PRO – kiểu dáng đẹp, dạng mô-đun và được thiết kế để đáp ứng nhu cầu của các nhà làm phim hiện đại.

❇ Phụ kiện bổ sung:

Tôi đã phát triển một loạt phụ kiện và phiên bản mới dựa trên thiết kế ban đầu, để cải thiện tính tiện dụng và mở rộng chức năng. Bao gồm:

Tay cầm cân bằng tiện dụng

Tay cầm cân bằng này gắn vào giá đỡ bằng hai vít ¼” tiêu chuẩn và có thể gắn vào một trong hai cạnh dài của giá đỡ. Bộ sản phẩm bao gồm 3 phần: tay cầm, đế gắn và núm siết.

Nó cũng có hệ thống khóa Rosette để định vị an toàn và có thể điều chỉnh.

Để lắp ráp núm, bạn sẽ cần 2 x vít ảnh ¼”, 1 x đai ốc M5 và 1 x vít đầu lục giác M5x30.

Tay cầm này hoàn hảo cho quay phim động hoặc khi làm việc trong không gian chật hẹp.

Tay cầm chụp ảnh

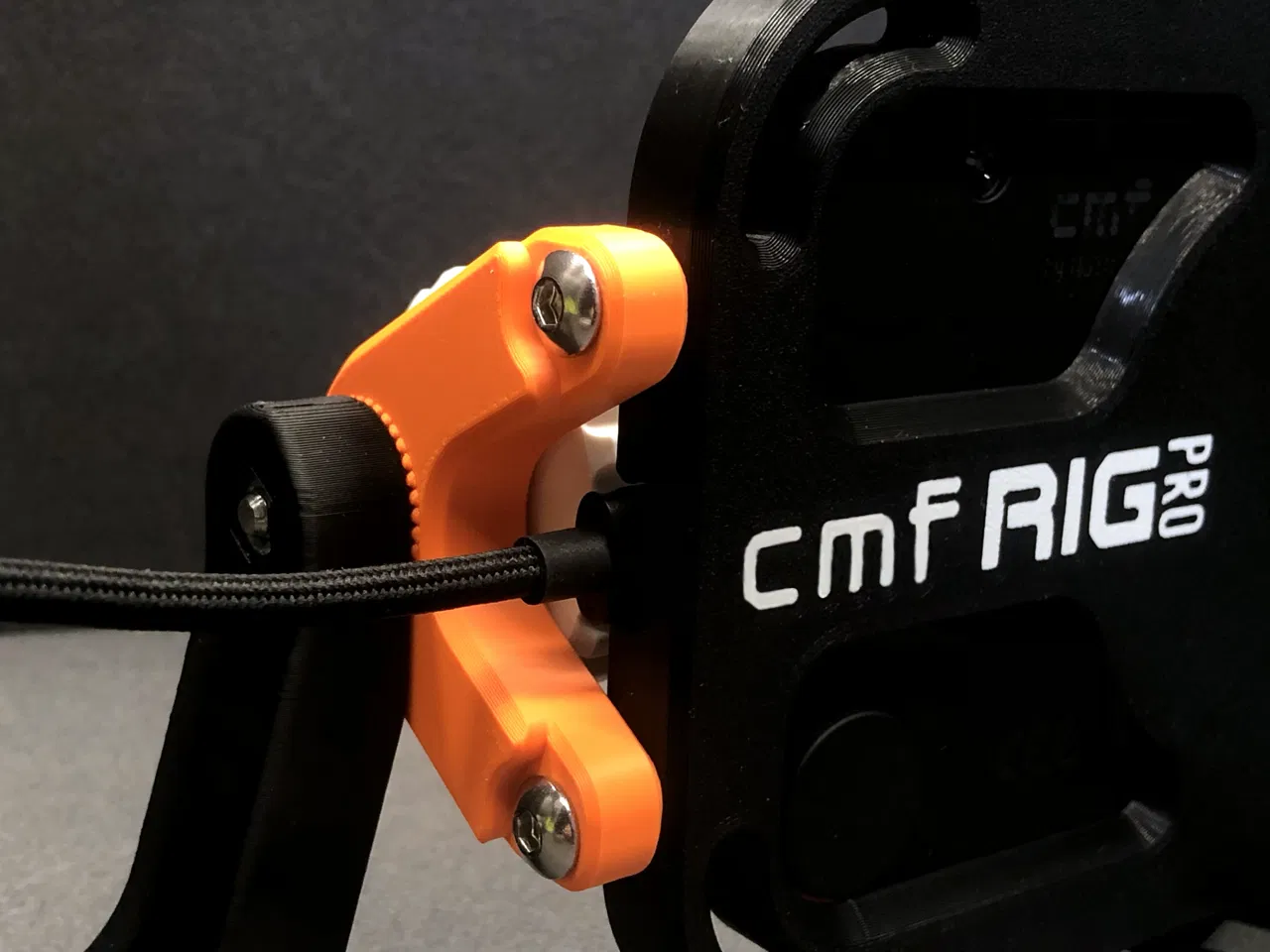

Tay cầm này gắn trực tiếp vào giá đỡ bằng hai vít M5x14. Nó được thiết kế để chỉ gắn vào cạnh phải của giá đỡ để tránh chặn camera của điện thoại.

Có hai vị trí gắn – phía trước hoặc phía sau – tùy theo sở thích cá nhân.

Phần trên có một vùng trống có thể sửa đổi hoặc tùy chỉnh để tích hợp bộ kích hoạt Bluetooth để chụp ảnh dễ dàng hơn.

⚠ Lưu ý: Khi sử dụng tay cầm này, bạn sẽ không thể truy cập cổng sạc của điện thoại cùng lúc.

Tay cầm tiện dụng có ngàm Cold Shoe

Đây là một biến thể của tay cầm tiện dụng tiêu chuẩn, giờ đây có khe cắm cold shoe ở trên cùng để gắn các phụ kiện như micro, đèn LED, hoặc đèn flash. Một giải pháp nhỏ gọn và tiện dụng cho người sáng tạo!

🖨 Tệp in & Số lượng

Tệp có thể in: 1x Giá đỡ 2x Khung bên 1x Cánh tay trái (L) 1x Cánh tay phải (R) 2x Tay cầm tiện dụng 2x Núm vặn

🔩 Phần cứng

14x Chèn ren ¼” x 12,7 10x Chèn ren M5 2x Đai ốc M5 8x Vít M5×14 (Đầu nút/Đầu lục giác) 2x Vít M5×30 (Đầu lục giác) 68x Nam châm tròn 4x2mm (Tùy chọn)

Phần cứng cho phụ kiện bổ sung:

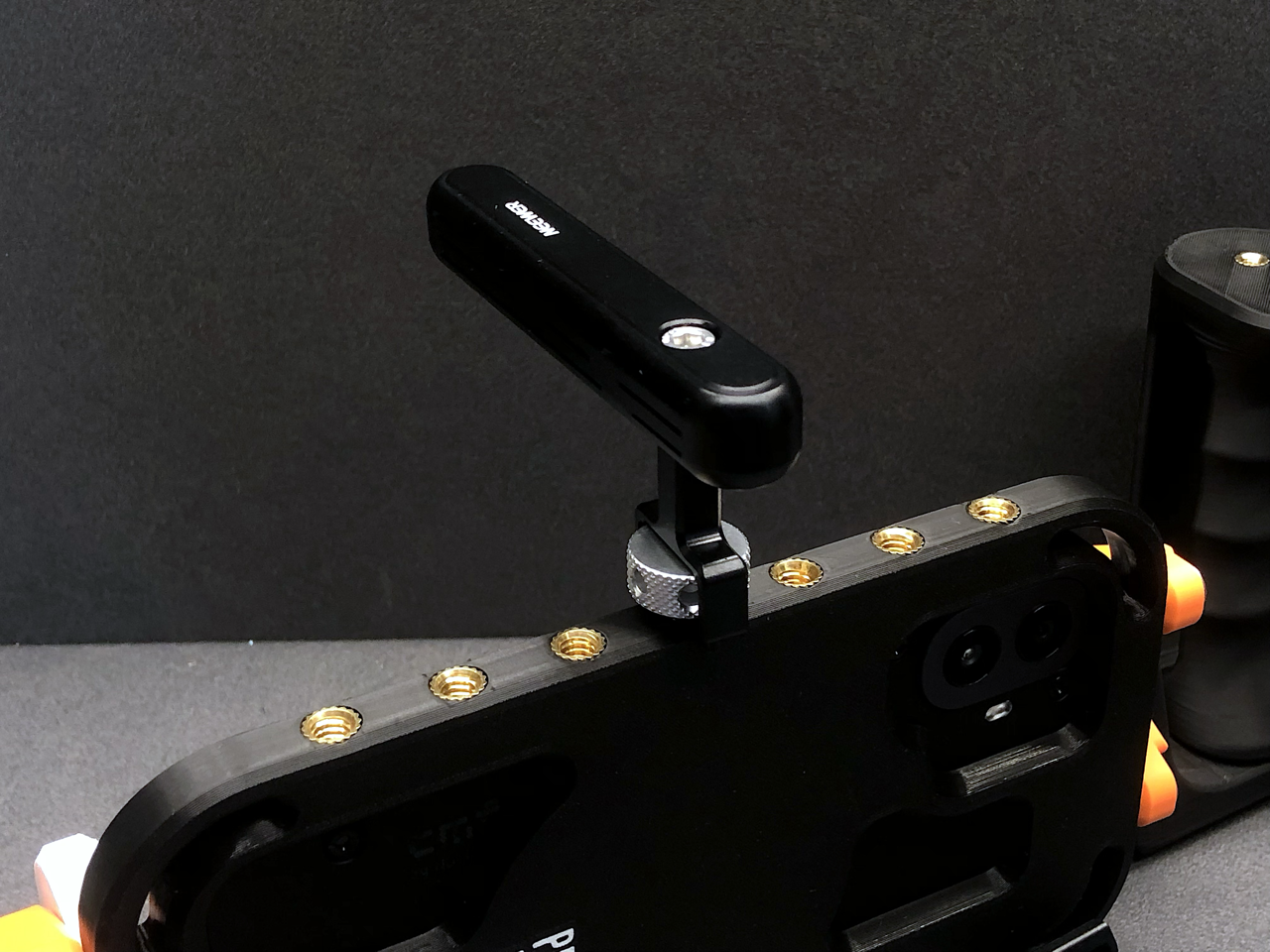

Tay cầm trên cùng:

1x Đai ốc M5

1x Vít M5×30 (Đầu lục giác)

2x Vít ảnh ¼”

Tay cầm chụp ảnh:

2x Vít M5×14 (Đầu nút/Đầu lục giác)

Tay cầm có ngàm Cold Shoe:

Không cần phần cứng bổ sung nếu in phiên bản này thay cho tay cầm tiện dụng cơ bản.

⚙ Cài đặt Slicer

Vật liệu: PETG + TPU (cho miếng đệm cao su)

Chiều cao lớp: 0.2 mm

Infill: 50%

Hỗ trợ: Có (trên Núm vặn và Tay cầm tiện dụng)

🛠 Hướng dẫn lắp ráp

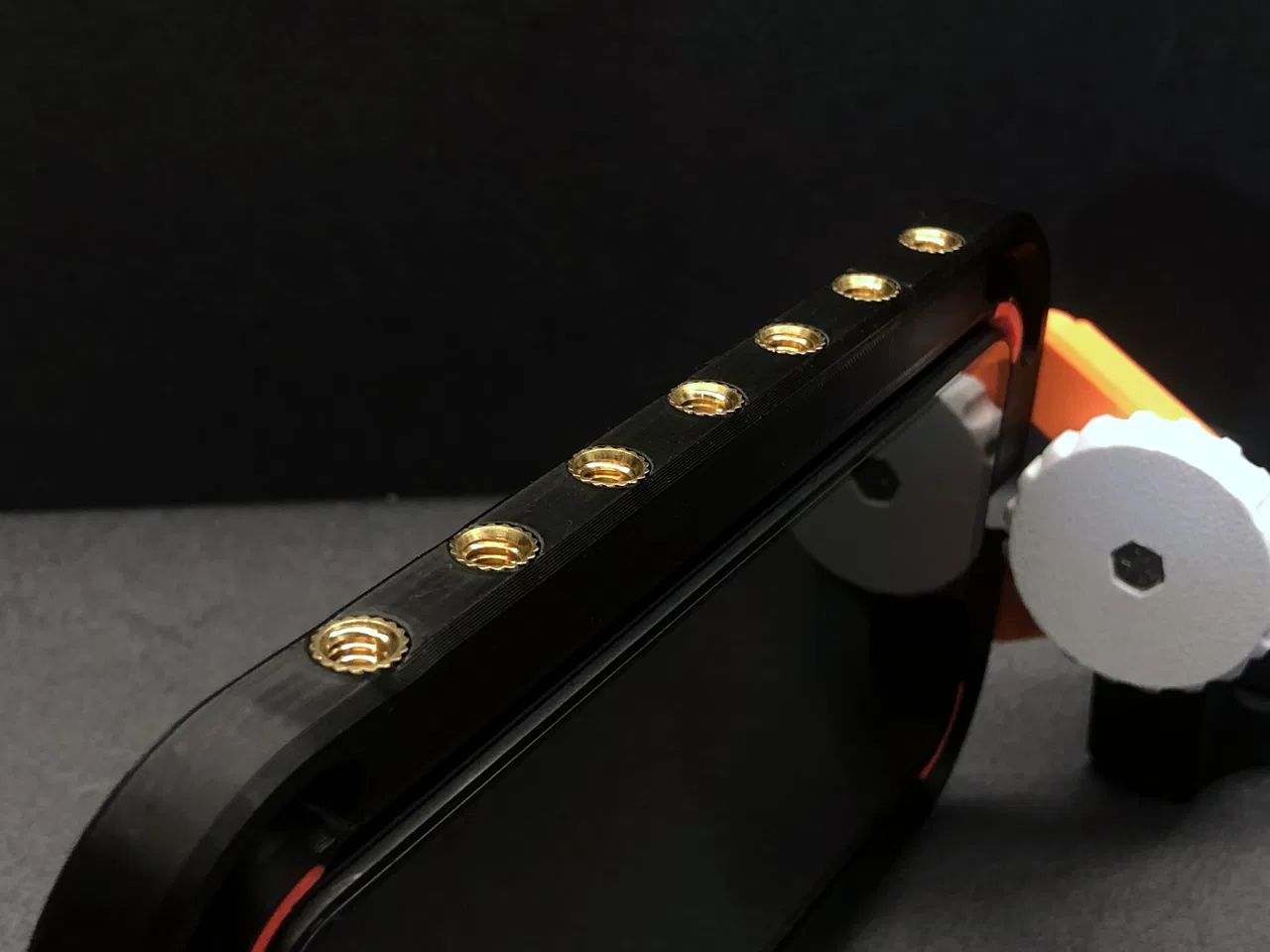

1. Lắp các Chèn ren Sau khi in xong tất cả các bộ phận, hãy bắt đầu bằng cách lắp các chèn ren vào thân giá đỡ chính: Trên các cạnh trên và dưới, lắp các chèn 1/4”-20.

Trên các cạnh ngắn, lắp các chèn ren M5.

Sau đó, lắp các chèn M5 vào ba lỗ trên mỗi tay cầm tiện dụng.

2. Lắp ráp các bộ phận Tay cầm Bắt đầu bằng cách luồn một vít đầu lục giác M5×30 vào núm vặn, đặt nó vào khe dành riêng.

Tiếp theo, đặt một đai ốc M5 vào khe tương ứng trên cánh tay (lưu ý: cánh tay trái và phải khác nhau).

Vặn núm vào cánh tay và khung bên, cố định cơ chế. ⚠ Đảm bảo rằng sau khi lắp ráp, tay cầm được đặt phía sau điện thoại, điều này đảm bảo cánh tay không cản trở camera.

Gắn tay cầm tiện dụng vào cánh tay bằng 2× vít M5×18. Lặp lại quy trình cho cánh tay đối diện.

3. Gắn các Cánh tay vào Giá đỡ Cố định cả hai cánh tay vào thân giá đỡ bằng 4× vít M5×18 (2 cho mỗi cánh tay).

4. (Tùy chọn) Lắp Nam châm CMF Phone 2 Pro sử dụng kiểu nam châm tương tự MagSafe.

Để tìm đúng hướng, hãy đặt nam châm trực tiếp lên điện thoại để xác định cực và cách bố trí.

Sau khi xác định, lắp nam châm vào các khe dành riêng trong giá đỡ, theo cùng một kiểu. ⚠ Quan trọng: Mặt nam châm đã tiếp xúc với điện thoại phải còn nhìn thấy được khi đặt vào giá đỡ.

🔁 Chia sẻ Bản in & Bản Remix của Bạn!

Tôi rất muốn thấy cách bạn xây dựng và tùy chỉnh dự án này. Phản hồi của bạn vô cùng có giá trị và giúp tôi cải thiện thiết kế của mình.

Dưới đây là các số đo khoảng cách (tâm-đến-tâm) cho các lỗ ren M5 và 1/4”, hữu ích để tạo các phụ kiện tương thích.

Nếu bạn tạo ra các cải tiến, bản sửa đổi hoặc mô-đun thay thế, hãy chia sẻ chúng với cộng đồng!
