Tản nhiệt Mainboard và Driver cho Qidi Plus 4

Tóm tắt

Như anh em cũng biết, máy Qidi Plus4 quạt tản nhiệt cho mainboard và driver motor rất nhỏ và yếu. Mẫu này sẽ giúp định hướng luồng khí vào các tản nhiệt của driver và CPU, giúp giảm nhiệt độ của driver xuống mức chấp nhận được.

Trong dự án này, tôi đã sử dụng các mẫu của nhiều tác giả khác nhau, tôi rất biết ơn họ.

Danh sách vật tư (BOM)

• Quạt 24v 80x80mm, cao 10-25mm
• Dây rút nhựa 2.5 x 100 mm - 2 cái
• Hoặc
• Vít tự khoan: ST2.2x6.5-FZN - 2 cái (DIN7049)
• Hoặc

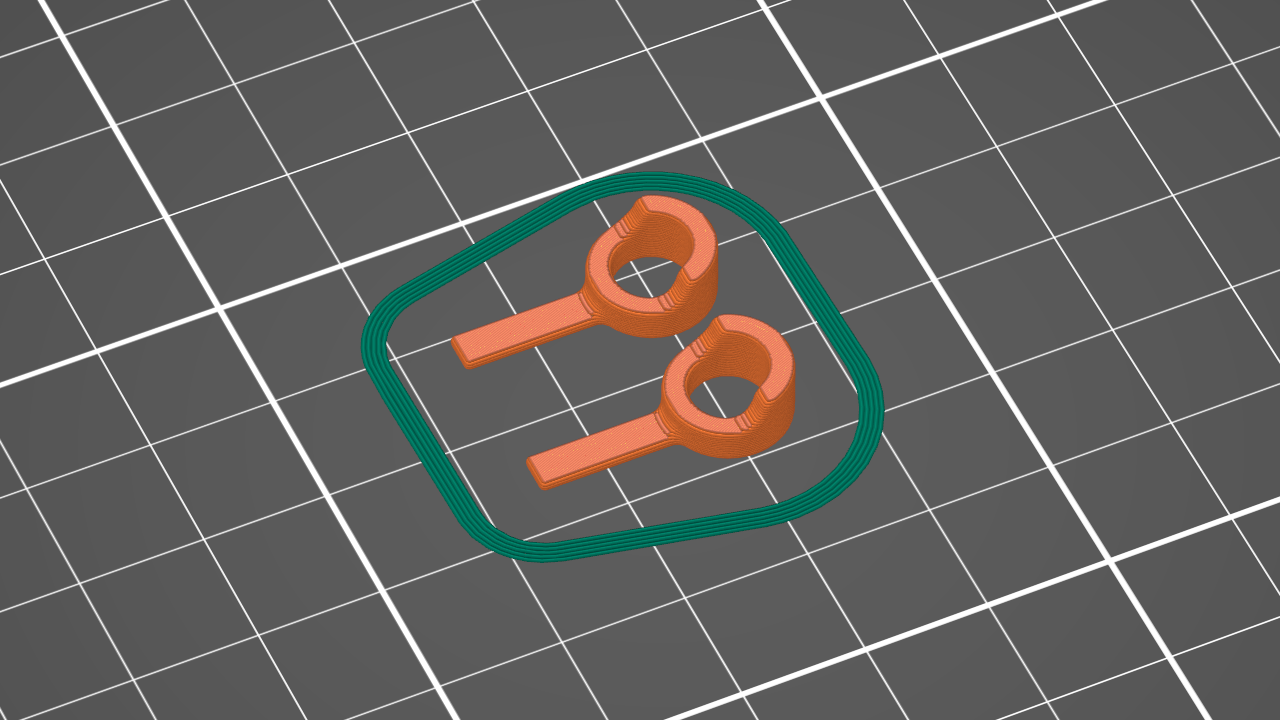

• In hai cái "Fixed Pin"

Cài đặt in

• Nhựa: PLA, PETG, ABS
• Tường: 3-4 là đủ
• Lõi: 20%
• Độ dày lớp: 0.2mm, đối với mẫu "Fixed Pin", tôi khuyên dùng 0.12mm để khớp chính xác hơn.

Đối với mẫu này, hãy thêm viền để bám dính tốt hơn vào bàn in.

Đối với mẫu này, hãy bật chế độ ironing.

Lắp ráp

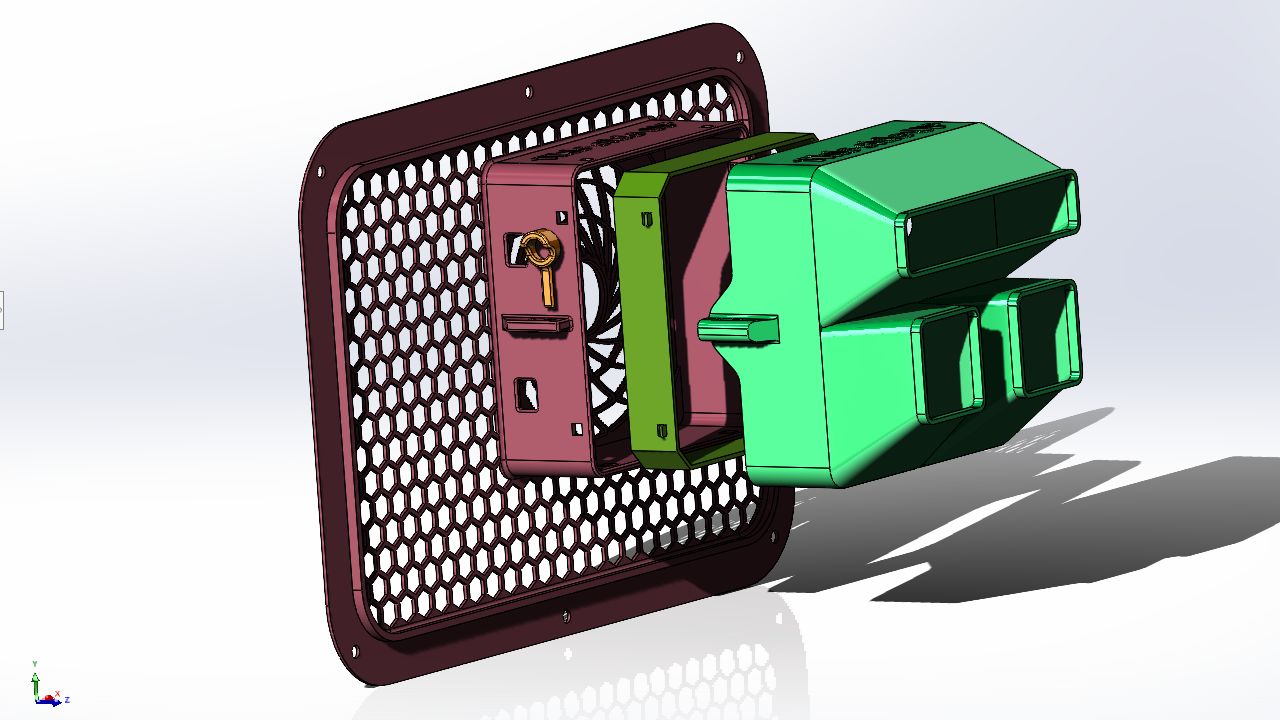

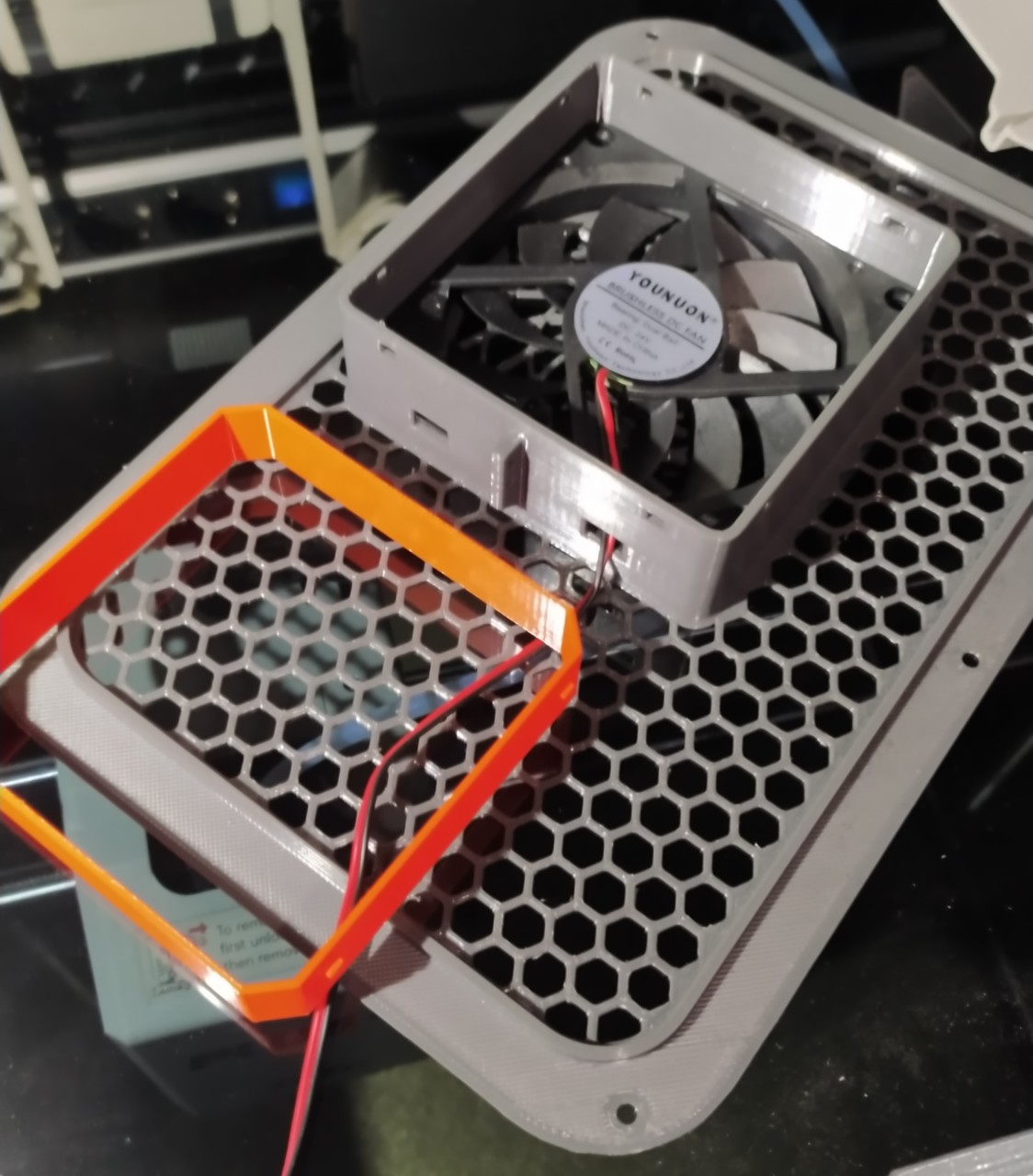

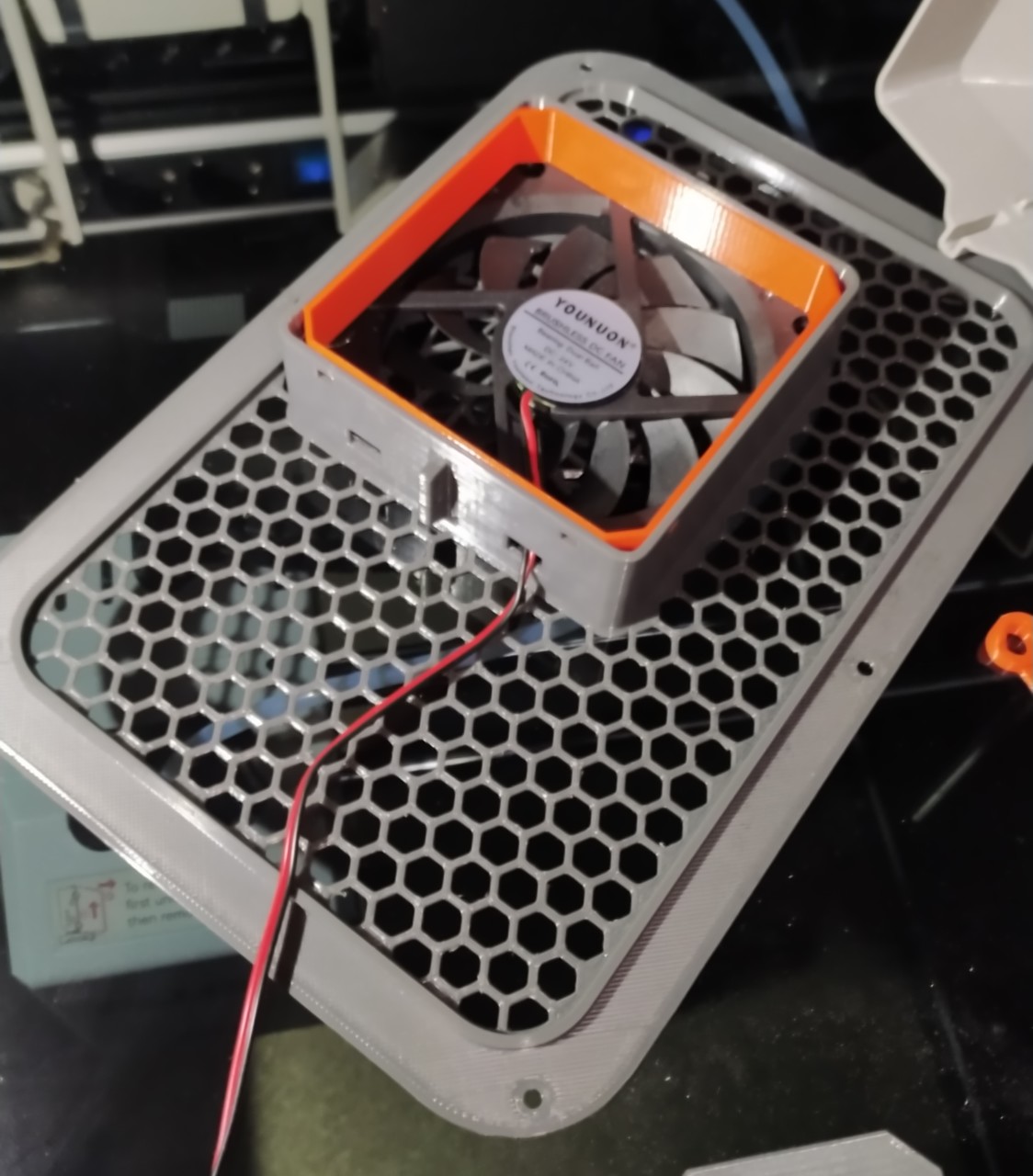

Lắp quạt và luồn dây cáp vào khe phù hợp.

Cố định quạt bằng khung phù hợp. Không cần khung cho quạt cao 25mm

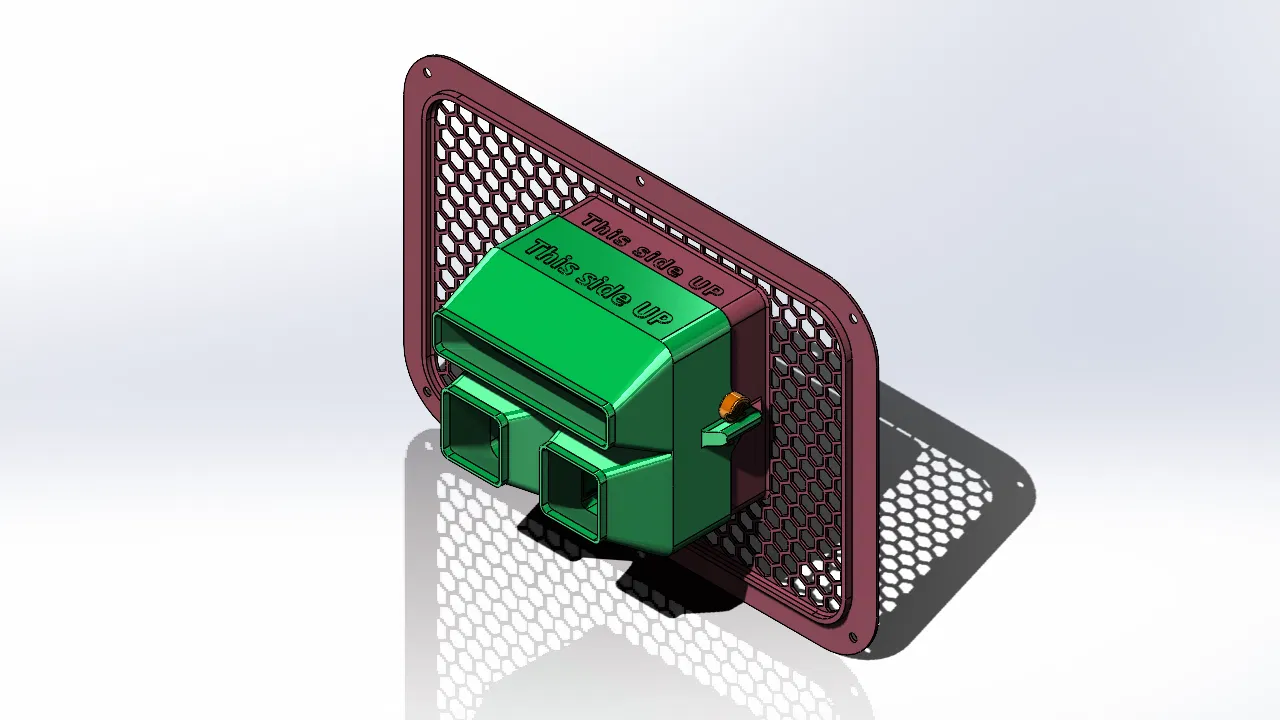

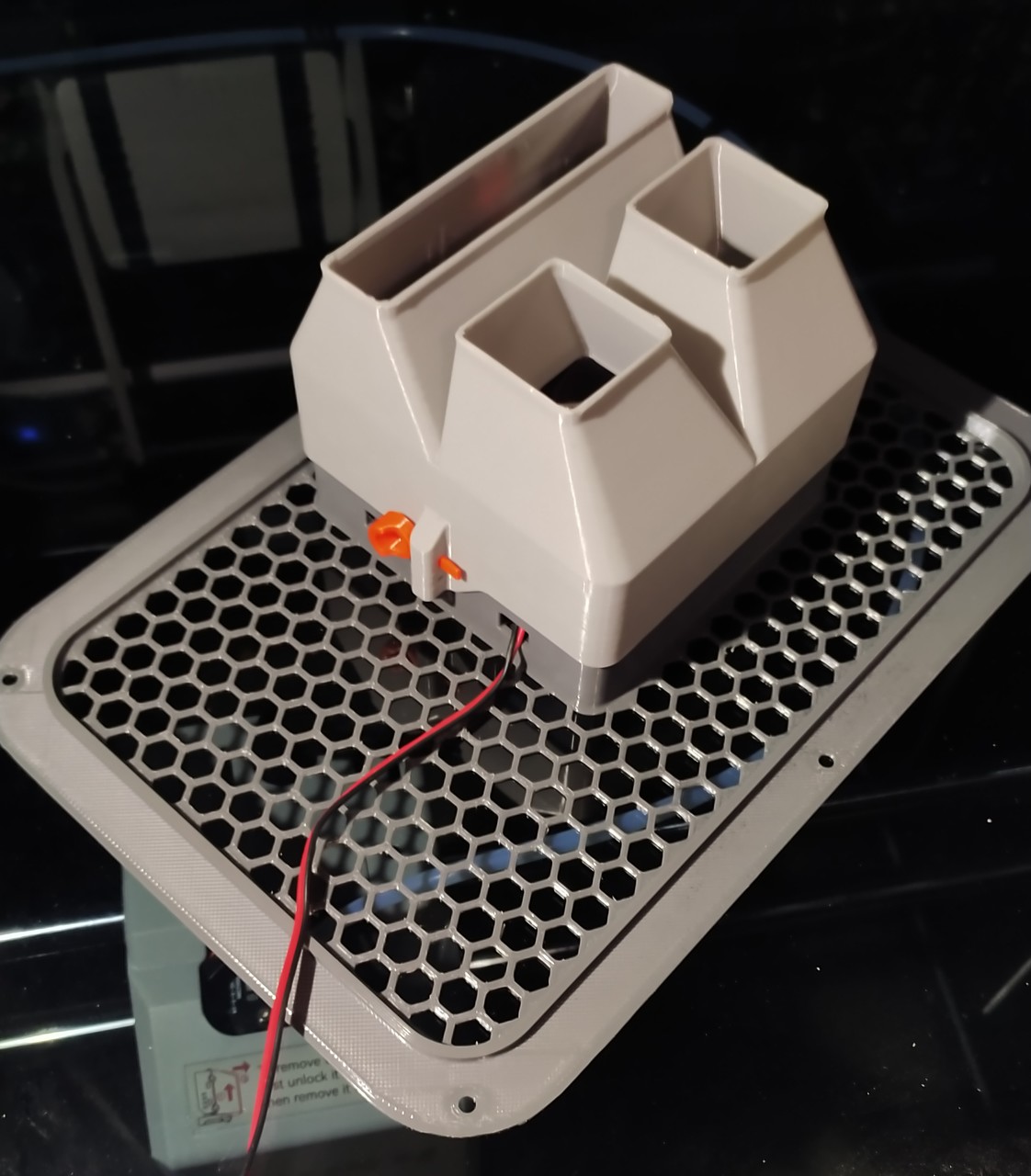

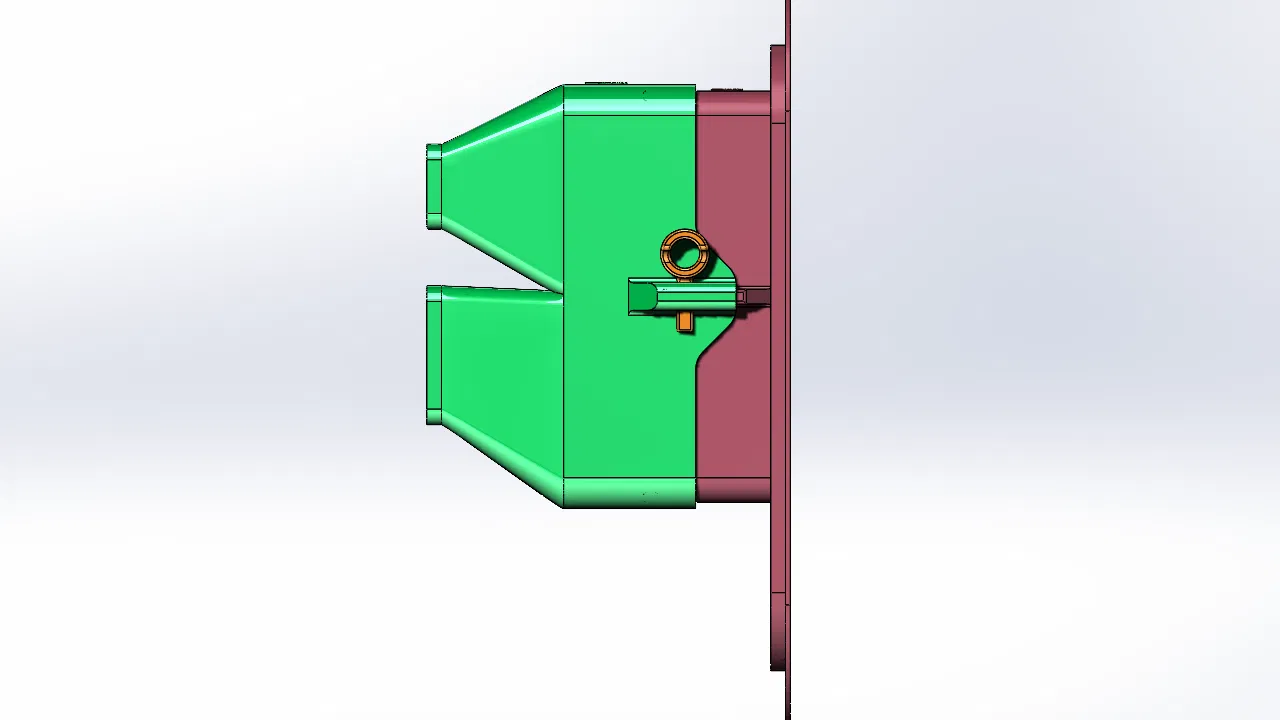

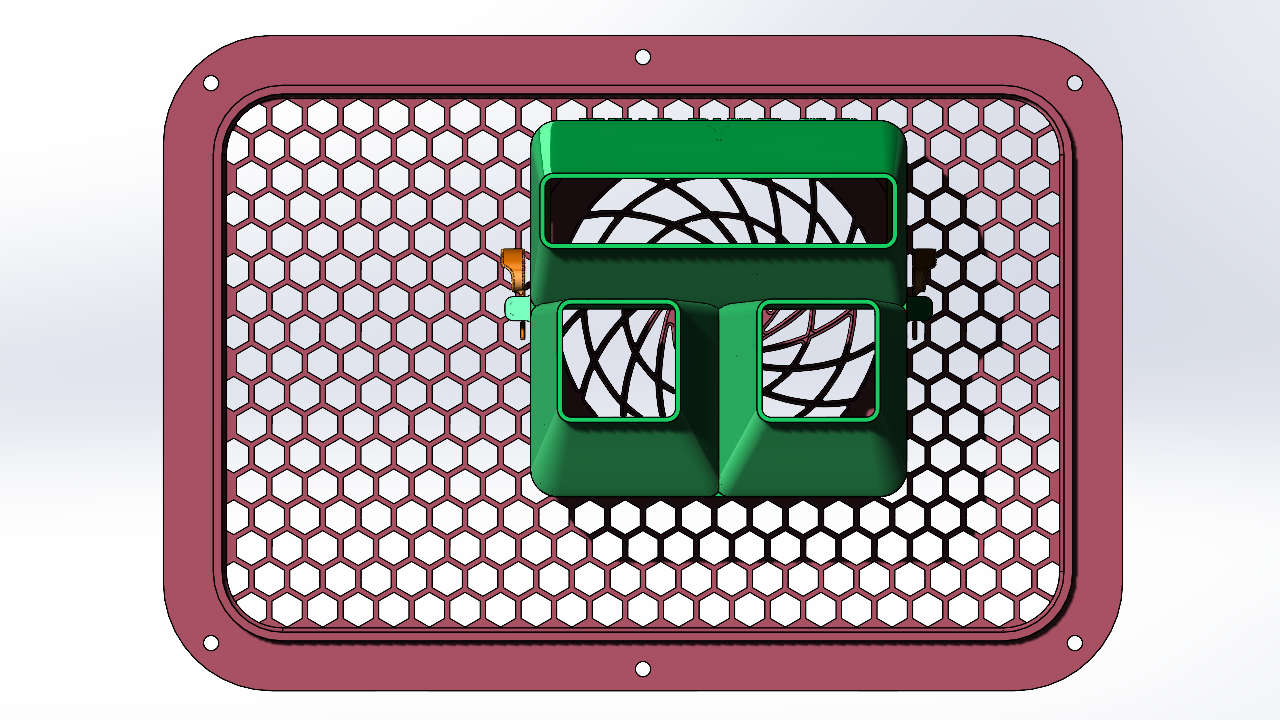

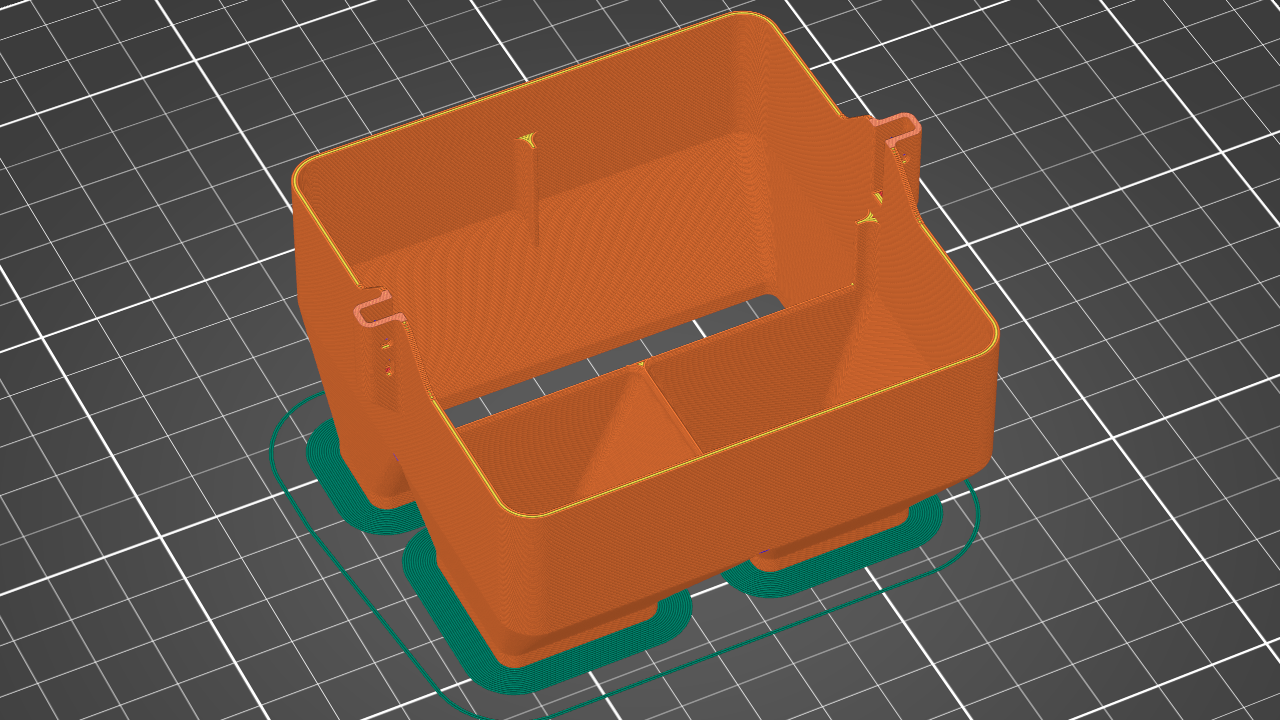

Lắp đặt bộ phận “Focused Ducting_v2”, chú ý nhãn "This side up" để lắp đúng chiều.

Và cố định nó theo cách bạn thích.

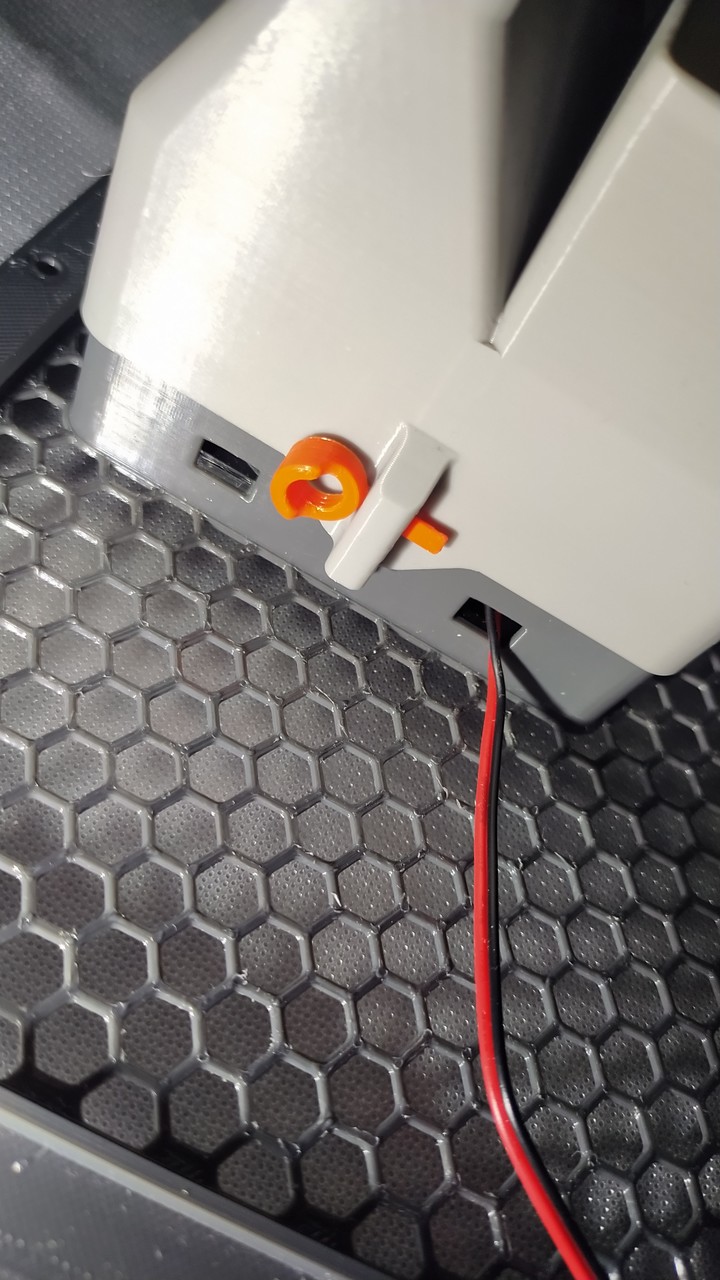

Sử dụng "Fixed Pin"

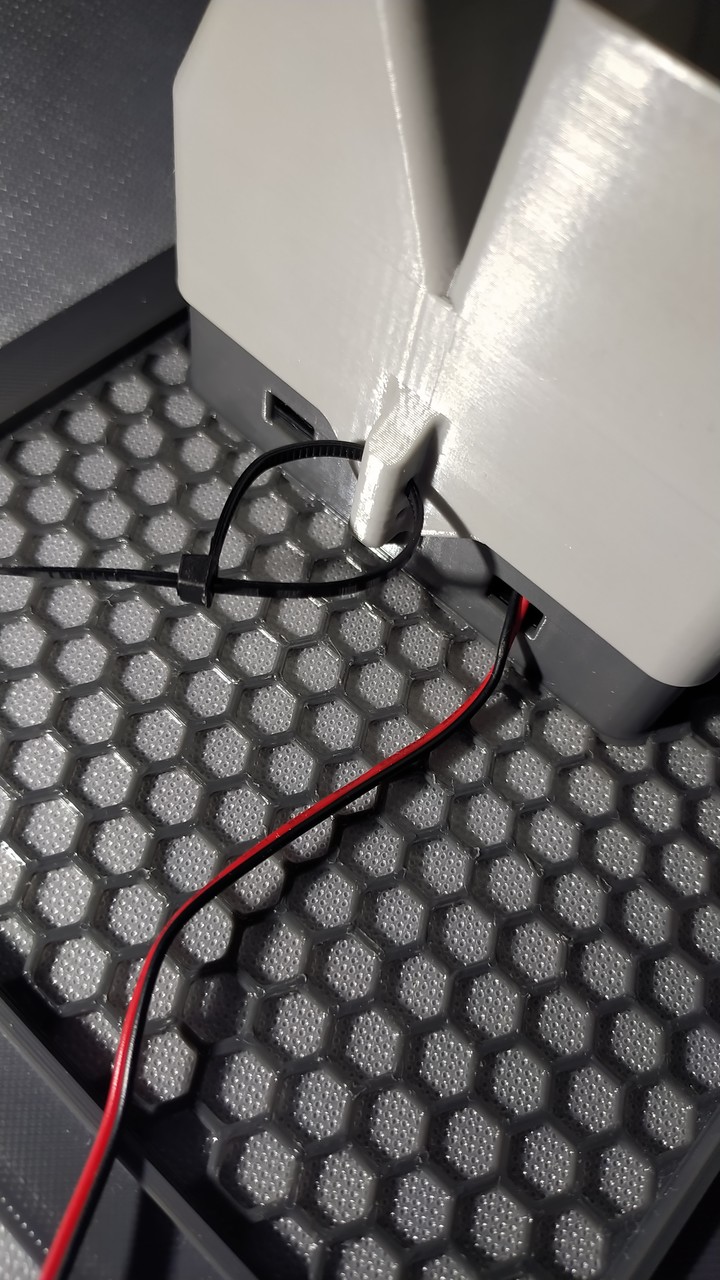

Hoặc dây rút. Bạn cũng có thể cố định bằng vít tự khoan, tôi thêm cách này chỉ vì tôi có chúng : -)

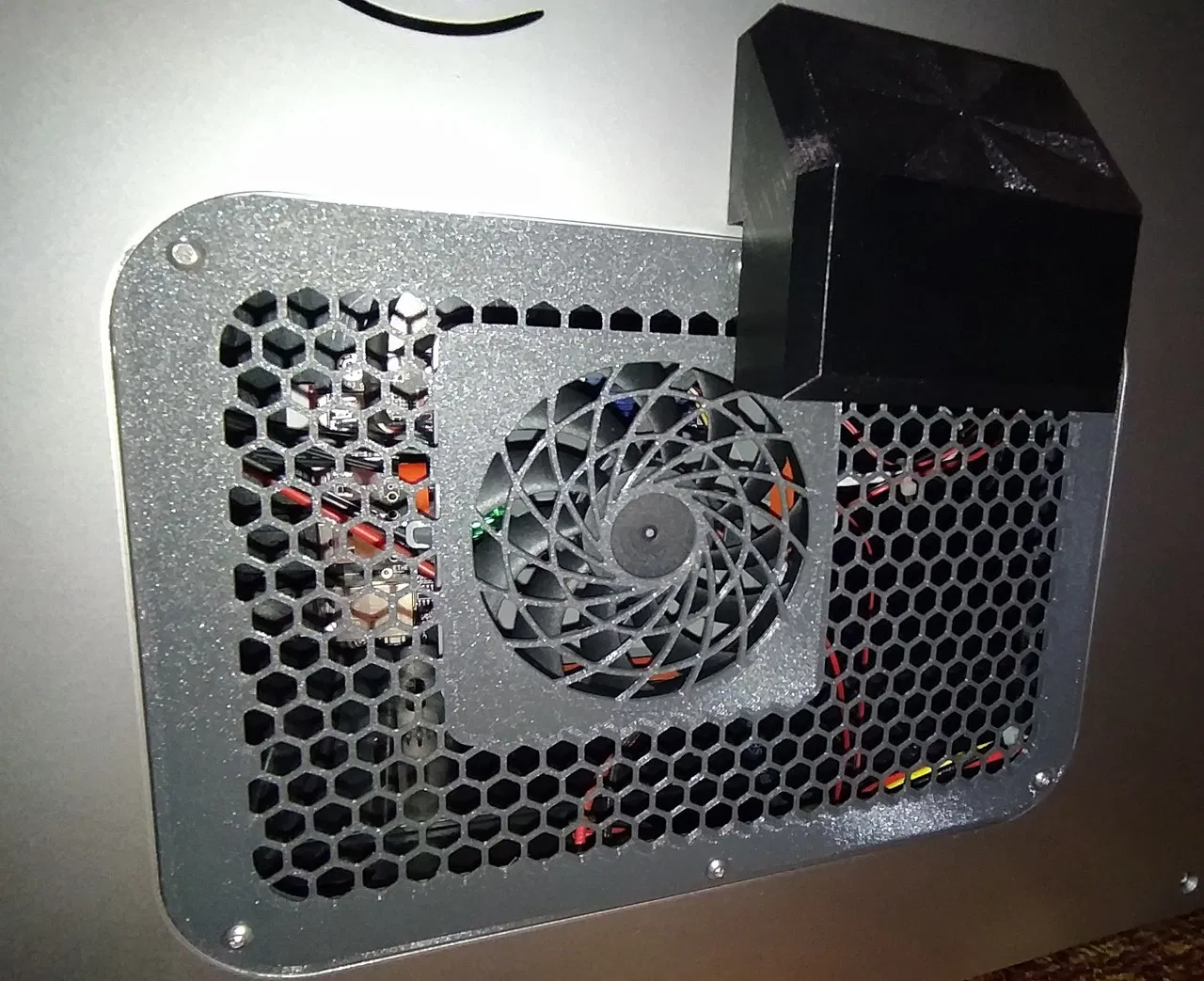

Kết nối dây quạt vào bo mạch chủ.

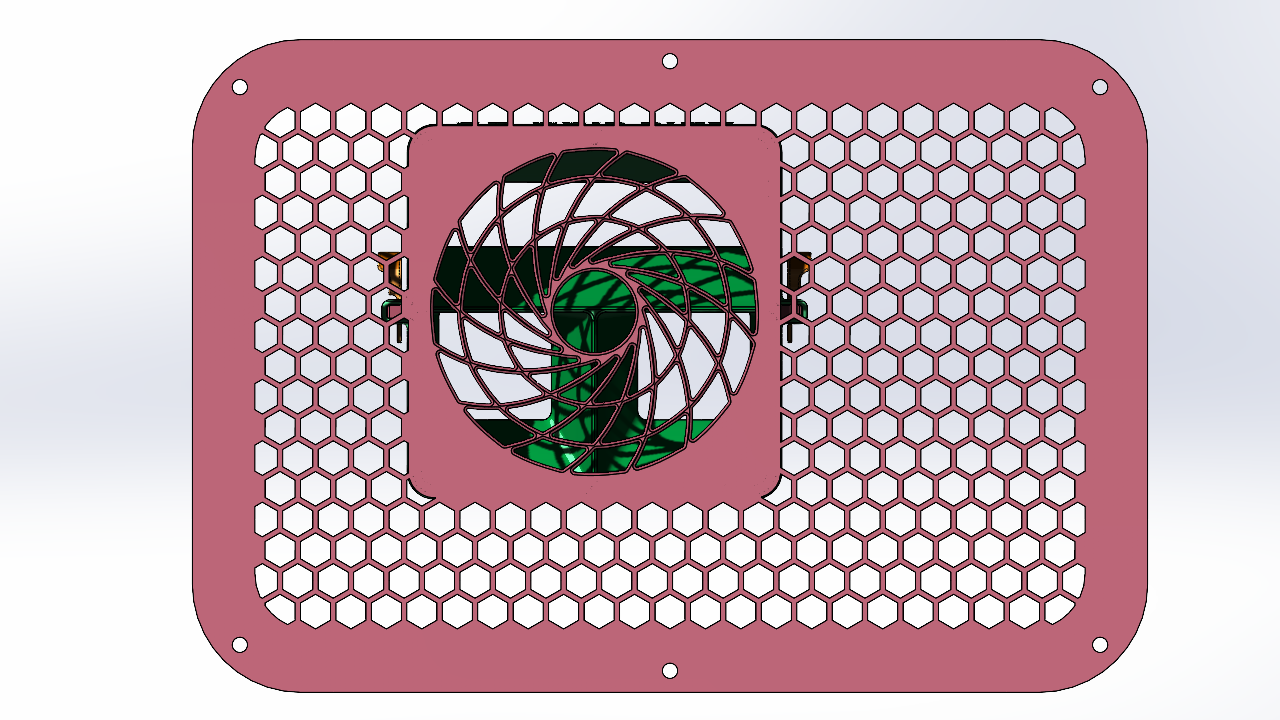

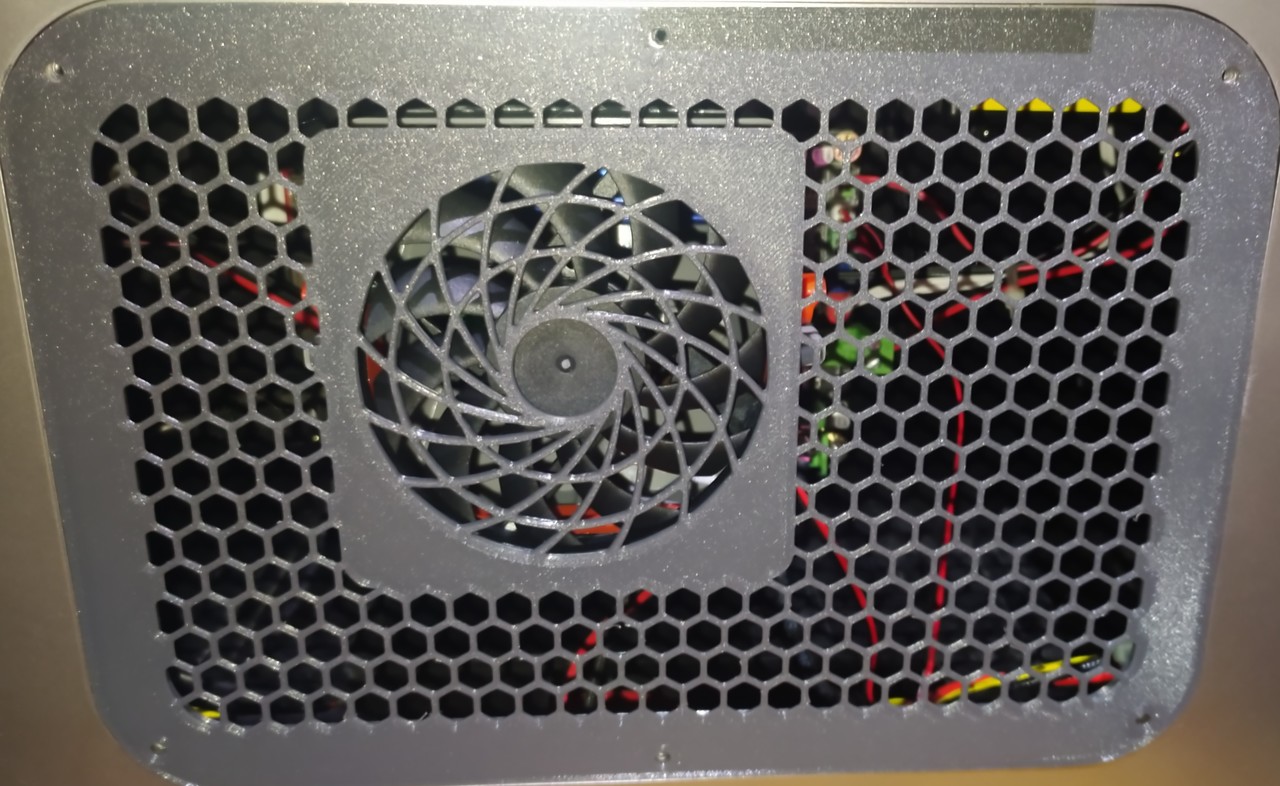

Khóa lưới bảo vệ vào vị trí.

Lưu ý

Việc quản lý cáp của Qidi rất tệ, tôi đã trải dây cáp ra phía sau bo mạch chủ một chút. Đoán là trông thông thoáng hơn.
