Hộp đựng BTT SKR Mini E3 V3

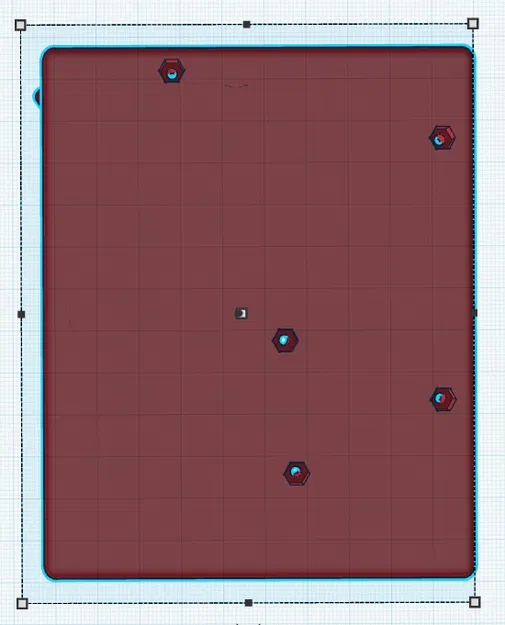

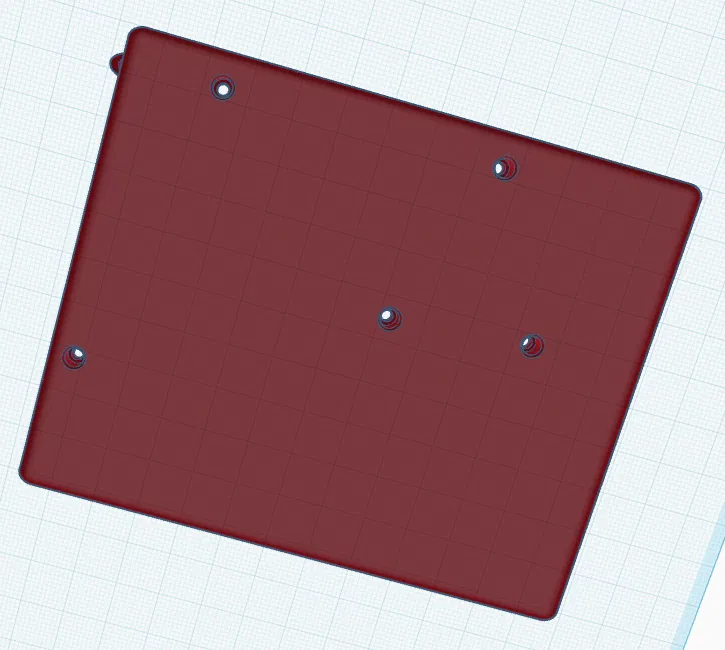

cập nhật 7/11/25: thêm tùy chọn hộp cho bộ phận giữ nhiệt và đai ốc lục giác cho đế, sửa đổi các trụ để hoạt động với các bộ phận giữ nhiệt (dày hơn nhưng có côn ở trên cùng để chúng không chạm vào bất kỳ mối hàn nào). hiện tại chưa thử nghiệm/in nhưng sẽ hoạt động tốt với các nắp. không bao gồm tùy chọn ray nhưng có thể tải lên phiên bản ray đã sửa đổi nếu được yêu cầu.

các bộ phận giữ nhiệt cho phần nắp trên hộp không được bao gồm vì tôi cần tìm ra một tùy chọn tốt hơn vì các điểm gắn kết sẽ cần được phóng to. vì vậy, chỉ còn các ren nhựa cho những cái đó. ý kiến về việc di chuyển các giá đỡ nắp vào bên trong hộp? sẽ có bản mẫu sớm.

chỉnh sửa:: thêm mô hình không có ray bên vì những người không gắn chúng vào thanh ray. ngày 27/4/23

::chỉnh sửa:: Nắp ban đầu không có các khu vực lõm nơi ốc vít đi vào, vì vậy tùy thuộc vào những gì bạn sử dụng, ốc vít đôi khi sẽ va vào nắp khi đặt vào vị trí. Tôi đã giải quyết điều đó bằng cách tạo một nắp có các khu vực lõm, và tôi hài lòng với kết quả. Nó không có trong hình ảnh, nhưng được bao gồm trong các tệp (được đánh dấu là đã sửa đổi ở cuối tên tệp).

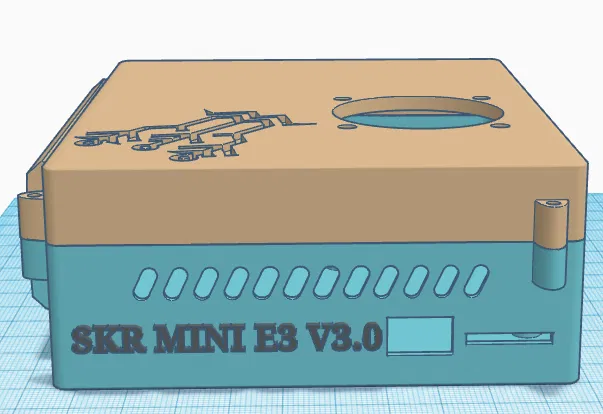

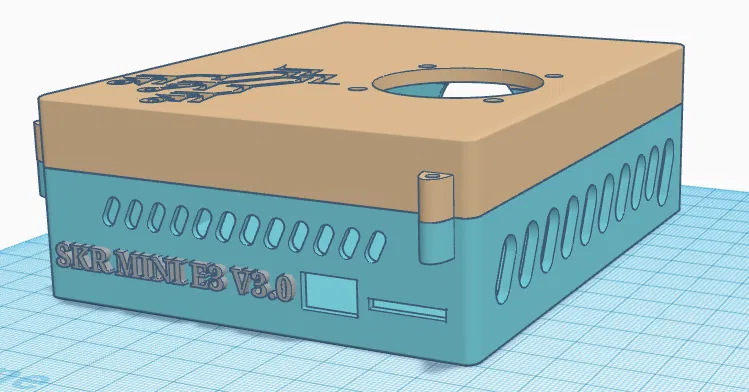

Đơn giản, một cái hộp để chứa bo mạch BTT SKR E3 v3. Không tìm thấy cái nào ưng ý nên tôi tự làm.

Ban đầu dành cho Ender 3 của tôi, hộp và nắp có ray để lắp vào bên trong thanh ray dưới cùng nơi có vỏ OEM.

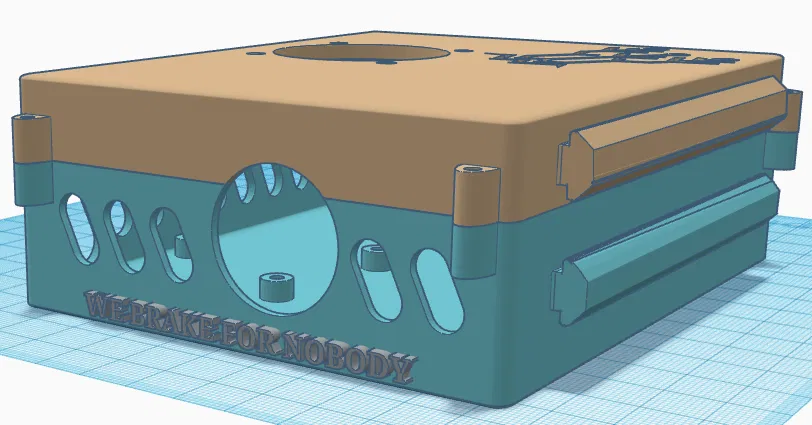

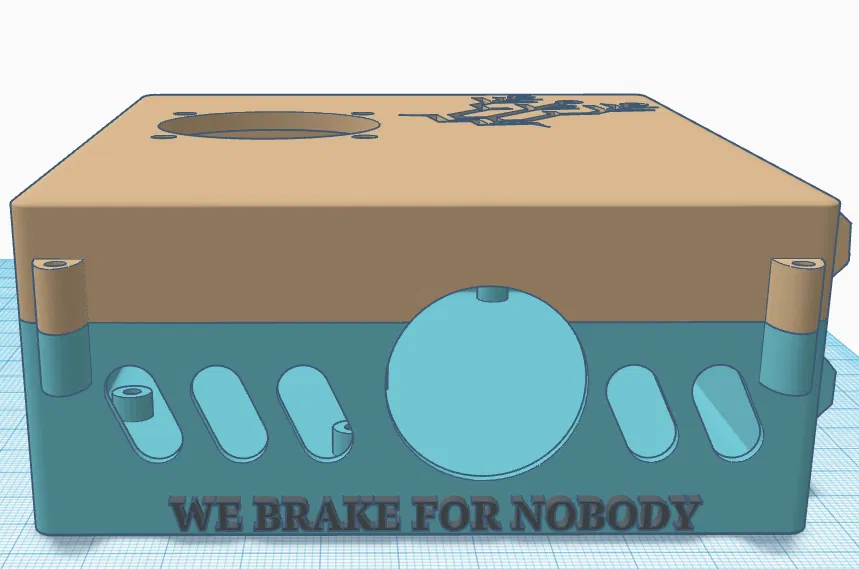

Không, không có chữ khắc ở đó nên đừng lo lắng (mặc dù nếu được yêu cầu, tôi có thể tải lên một phiên bản có chữ khắc). "we brake for nobody" là một cách tôn vinh một trong những bộ phim yêu thích của tôi.

vẫn đang trong quá trình in, mặc dù phiên bản này chỉ là phiên bản rút gọn của phiên bản mà tôi hiện đang đặt bo mạch của mình cho đến khi phiên bản này được in ra (đây là phiên bản thứ 4). Các giá đỡ ốc vít hoạt động tốt mặc dù hơi chật ở một số chỗ. Tôi đã di chuyển giá đỡ quạt lên trên cùng của hộp, tôi không nghĩ nó sẽ cản trở bất cứ điều gì. Hình oval lớn hơn ở phía sau bên phải của hộp để luồn cáp LCD qua (tôi tin rằng tôi đã làm đủ lớn để luồn vào bên trong hộp).

Tất cả được làm trong Tinkercad, không hoàn hảo nhưng rất dễ sử dụng. Logo trên cùng không phải là vết cắt hoàn chỉnh, chỉ giống như khắc (di chuyển về phía trước để dễ nhìn khi bàn in lùi hoàn toàn).

In với mặt trên của nắp phẳng với bàn in, và đáy hộp phẳng với bàn in. Có hỗ trợ. Trừ khi máy in của bạn đã được điều chỉnh tốt cho các phần nhô ra trong hình oval, v.v. - hãy sử dụng hỗ trợ ở mọi nơi. Chất liệu tùy bạn chọn (PLA, PETG, ABS, v.v.)

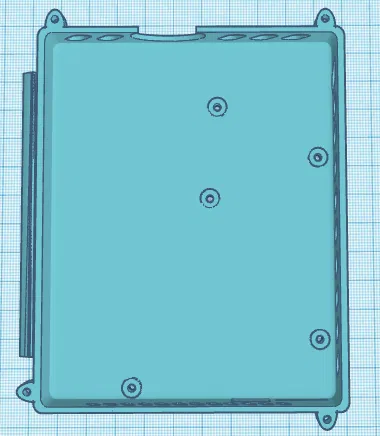

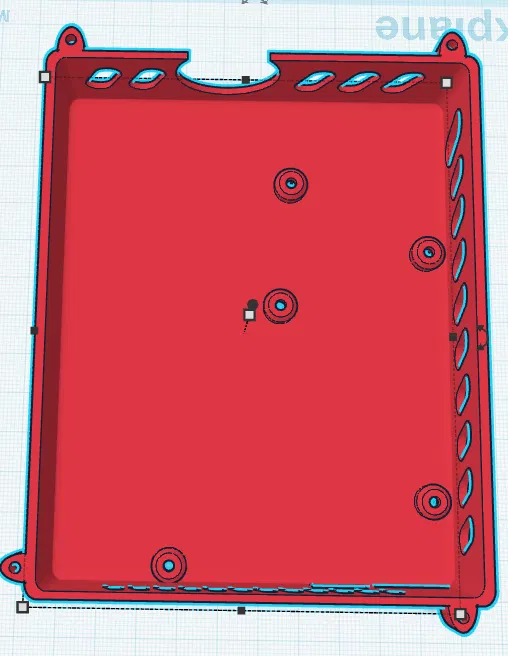

ốc vít 3mm cho nắp và bo mạch (tôi để trống phần đáy hộp có lỗ xuyên, phòng trường hợp bạn làm hỏng ren nhựa, bạn có thể sử dụng ốc vít dài hơn với đai ốc ở mặt dưới - tương tự đối với các giá đỡ trên nắp/hộp).

Như mọi khi, tôi hy vọng bạn thích cái này. Cứ tự nhiên bình luận và cứ tự nhiên đề xuất thay đổi/điều chỉnh.
