Mô Hình 3D Airstream Bambi 16RB Tỷ Lệ 1:18

Cảm ơn bạn đã ủng hộ!

Đây là một mô hình 3D miễn phí khác mà mình làm ra cho các bạn. Mình rất thích chia sẻ các mẫu thiết kế của mình, nhưng việc thiết kế, thử nghiệm, chỉnh sửa, tải lên và bảo trì chúng tốn rất nhiều công sức. Nếu bạn thích mẫu này, vui lòng để lại một khoản Quyên góp nhỏ hoặc Mua cho mình một ly cà phê. Cảm ơn bạn!

Giới thiệu

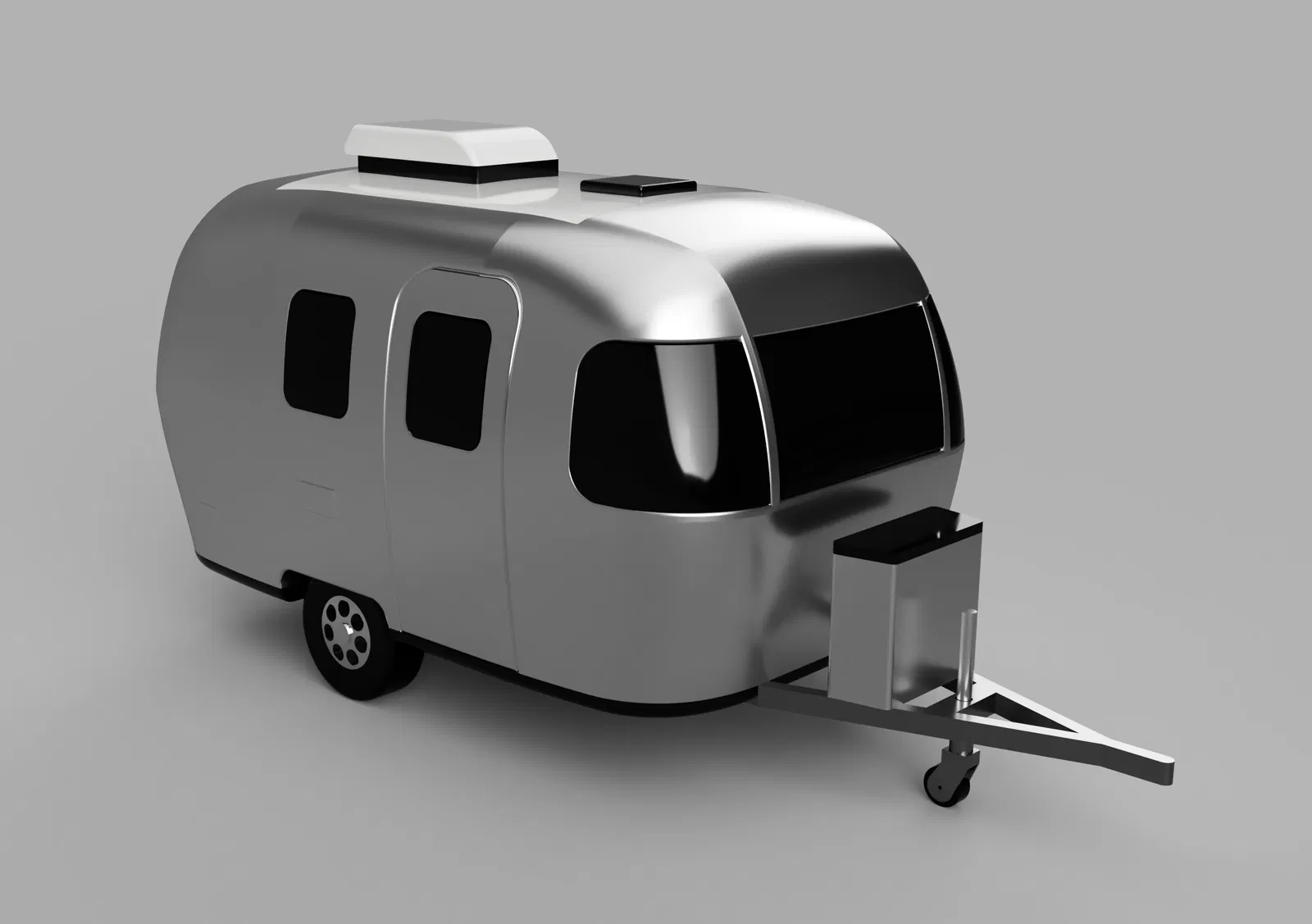

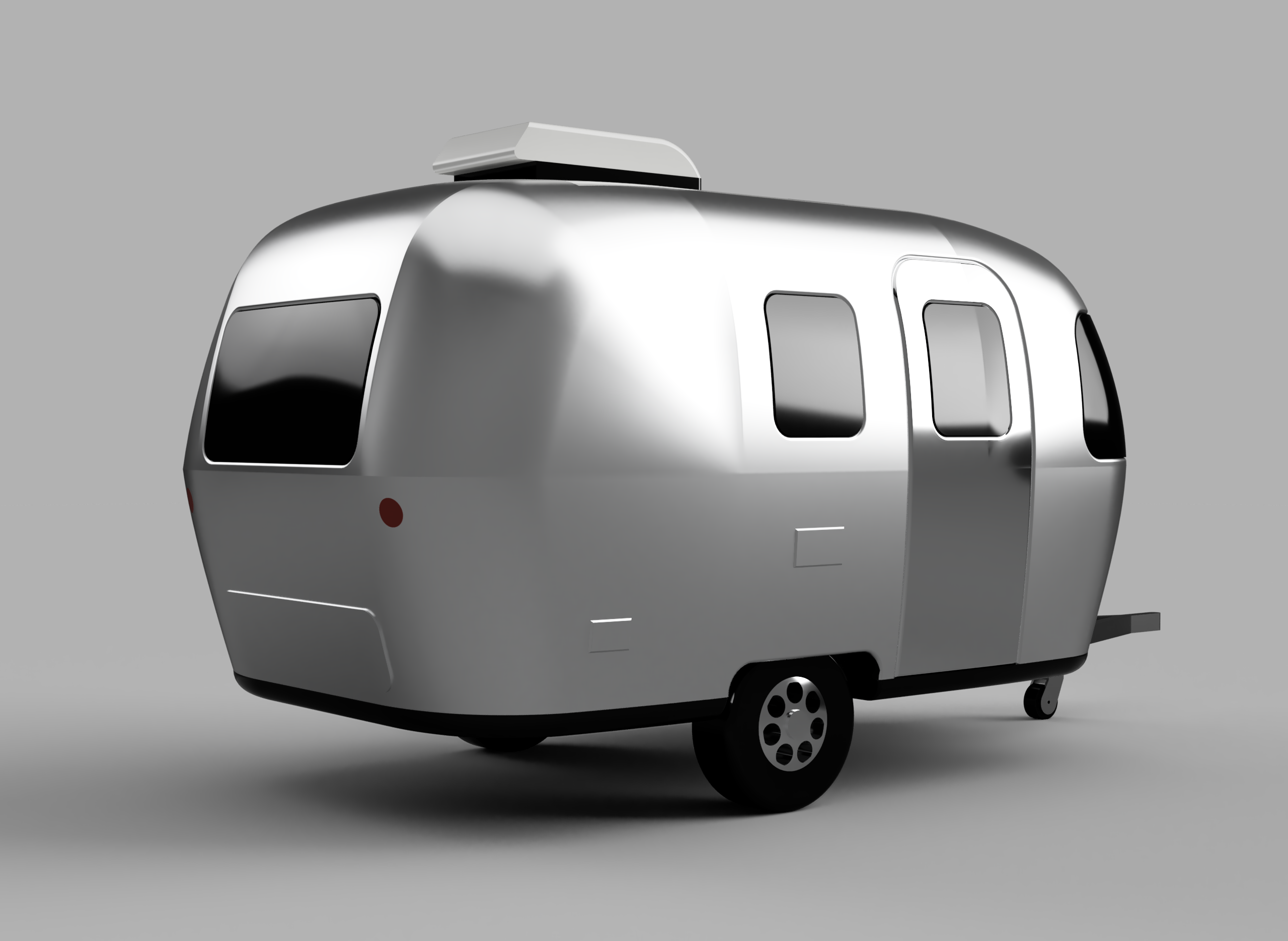

Đây là mô hình chi tiết của chiếc Airstream Bambi 16 RB (bản giường phía sau). Kích thước được lấy từ bản vẽ và một số thông tin hỗ trợ từ đại lý.

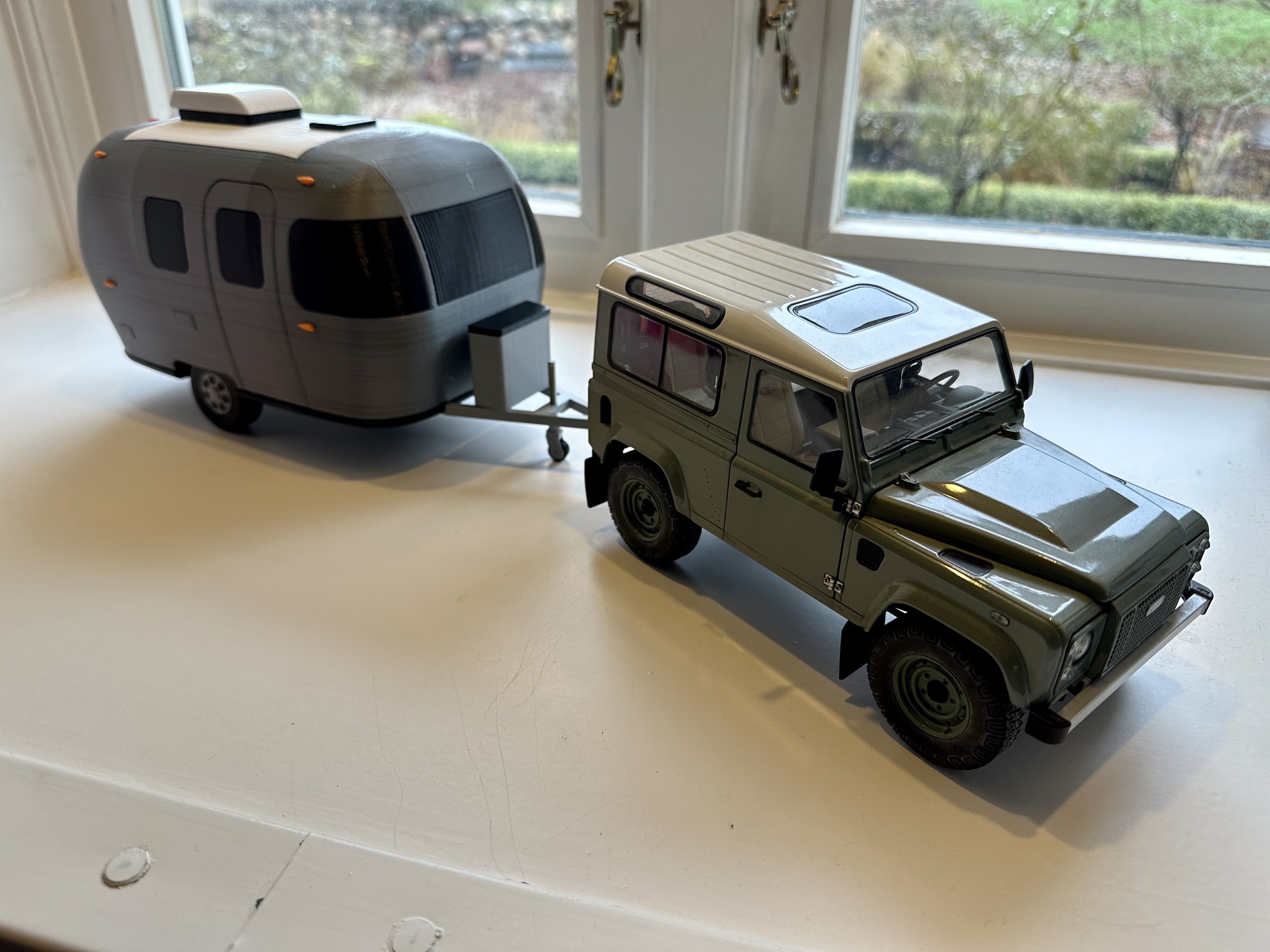

Trong khi mô hình có kích thước gốc (tỷ lệ 1:1), bạn nên phóng to nó lên 5.55% để đạt tỷ lệ 1:18. Xem ảnh để biết bản in tỷ lệ 1:18. In lớn hơn không thành vấn đề, nhưng bản in nhỏ hơn có thể gặp sự cố khi in bằng đầu phun tiêu chuẩn 0.4mm.

Thiết kế

Có các bộ phụ kiện màu đen, bạc, đỏ, cam, trắng để in bằng máy in một màu. Các bộ phận này (như đèn hoặc bánh xe) sẽ được dán vào thân chính. Các file dự án Prusa Slicer đã được cung cấp cho chúng.

Bản thân thân xe được thiết kế để in đa màu gồm bạc, trắng, đỏ và đen. Nó đã được in thành công bằng Prusa MK3 và MMU2. File dự án Prusa Slicer MMU cũng được cung cấp cho bản in này.

Ngoài ra, có một thân xe đơn sắc được cung cấp. Cái này có thể in bằng máy in một màu nhưng cần phải sơn để trông đẹp.

Cuối cùng, bạn có thể sử dụng các bộ phận đa màu và in chúng riêng lẻ. Lưu ý: vì các bộ phận được thiết kế để in đa màu, nên không có khoảng trống được mô phỏng để dễ dàng lắp ráp. Vì vậy, nếu đi theo con đường này, bạn sẽ cần mài các bộ phận một chút.

In ấn

Được thiết kế để in ở tỷ lệ 5.55% (1:18) bằng đầu phun 0.4mm và lớp in 0.2mm. Bàn in cần có kích thước tối thiểu 25 x 20cm (như Prusa MK3).

Ngoài ra, có thể sử dụng chiều cao lớp thay đổi / thích ứng để có các đường cong tốt hơn.

Phần duy nhất cần hỗ trợ là thân xe. Tất cả các bộ phận khác đều rất dễ in. Phần quan trọng đối với thân xe là mái vòm tròn sẽ không được cắt bằng chế độ bridging. Thay vào đó, sẽ có phần nhô ra tới 90 độ khiến một số đường viền bị rơi xuống. Tuy nhiên, mình đã in phần này mà không cần hỗ trợ và nó hoạt động tốt vì các lớp sau đã che các lỗ hổng do các đường viền bị rơi. Phương án thay thế là thêm một khối hỗ trợ lớn hơn một chút so với phần mái màu trắng. Điều này làm cho bản in an toàn hơn nhưng tốn nhiều thời gian in hơn.

Filament được đề xuất là PLA như đối với hầu hết các mô hình không chức năng. Khi chọn màu bạc, hãy sử dụng màu sáng nhất bạn có thể tìm thấy. Màu xám nhạt là một lựa chọn thay thế.

Các bộ phận khác cần thiết

Mình đã sử dụng hai vít M3 để gắn bánh xe. Chúng được gắn từ bên trong. Đối với bộ phận kết nối, mình đã sử dụng ren M3 cho thanh lên/xuống dọc và một chiếc đinh nhỏ để làm trục cho bánh xe.
