Khay Tương Thích Milwaukee Packout Deep Organizer - Chiều Cao Đầy Đủ - Không Vách Ngăn

CHỈNH SỬA: .

CHỈNH SỬA 2: Phải mất nhiều thời gian hơn tôi dự kiến, nhưng. . .

Vì tôi đã sao chép: và Khay vuông Organizer Packout và .

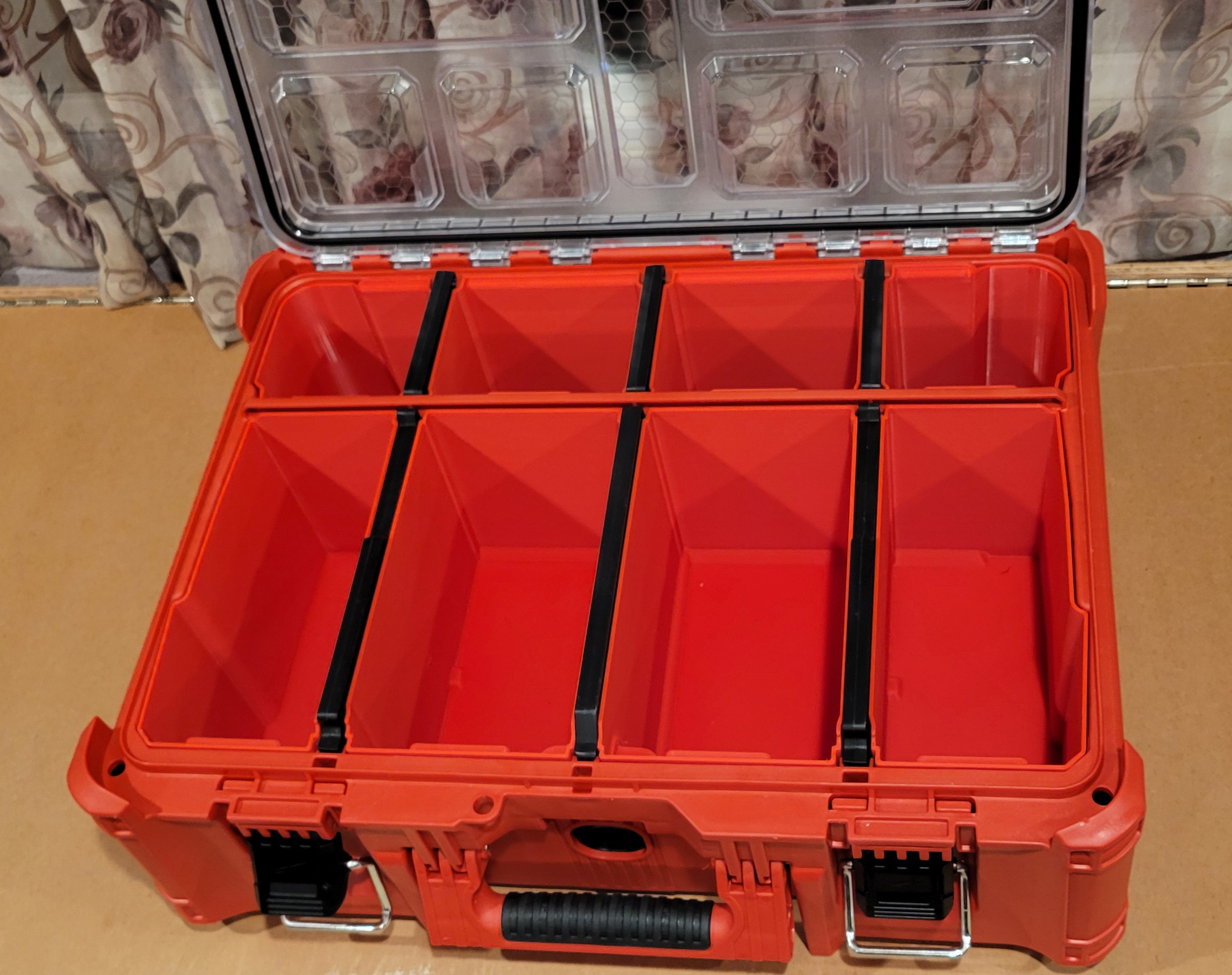

Tôi đã được yêu cầu tạo các khay cho Milwaukee Packout Deep Organizer (Mẫu # 48-22-8432). Tôi nghĩ, tại sao không, nên tôi đã thử.

Những cái này chắc chắn là một thử thách hơn so với việc chỉ sao chép các khay Milwaukee Packout Organizer khác. Không có khay nào để sao chép, và các khay mà tôi thấy trực tuyến không tuân theo các cạnh của các khoang riêng lẻ, mà chỉ làm vuông hình dạng bên trong và rất nhiều thể tích khả dụng đã bị mất. Tôi nghĩ tôi sẽ cố gắng tận dụng tối đa không gian lưu trữ bên trong có thể, điều này dẫn đến việc thiết kế "thú vị" - tái tạo và bù đắp tất cả các đường cong, góc cạnh và độ dốc của vỏ.

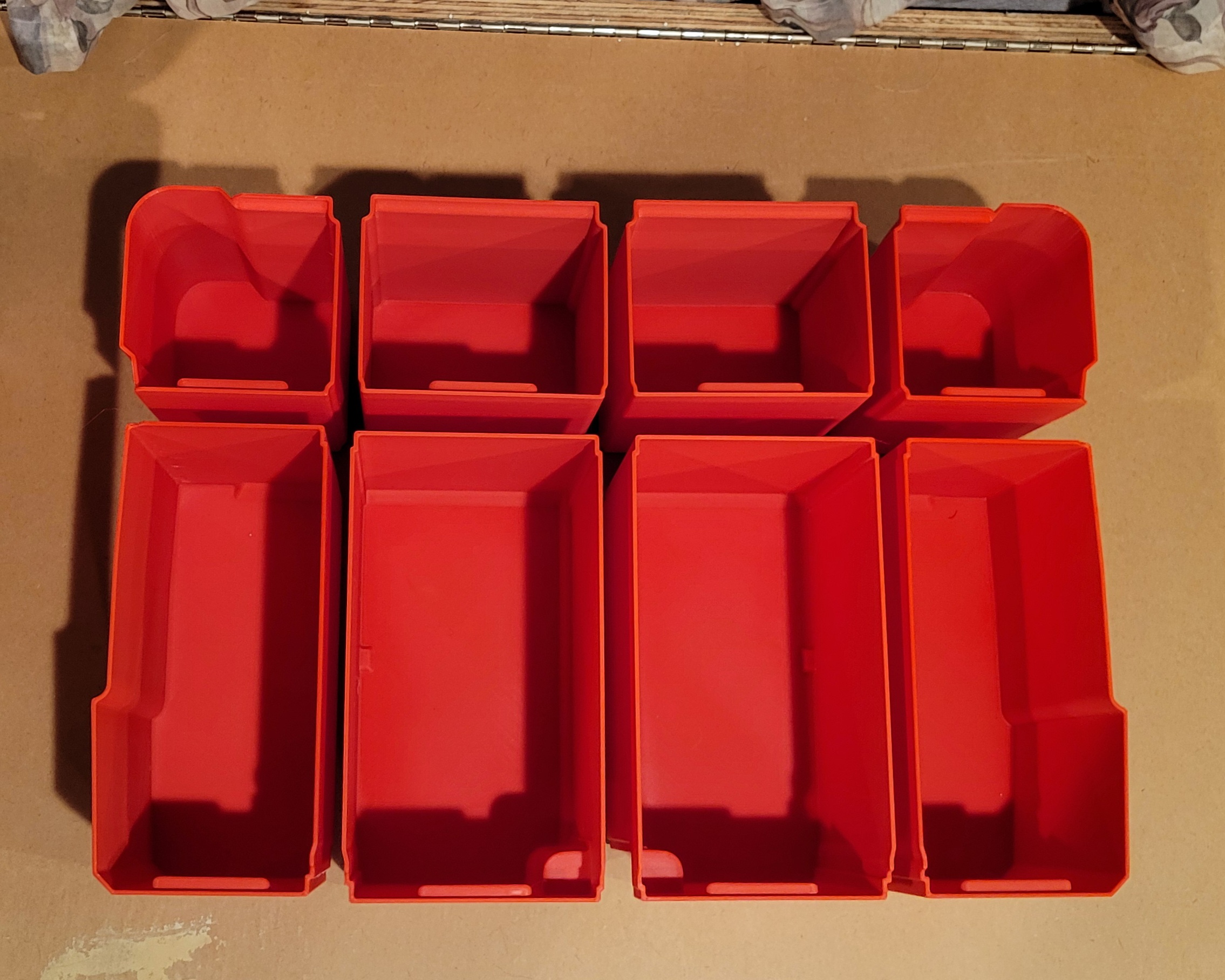

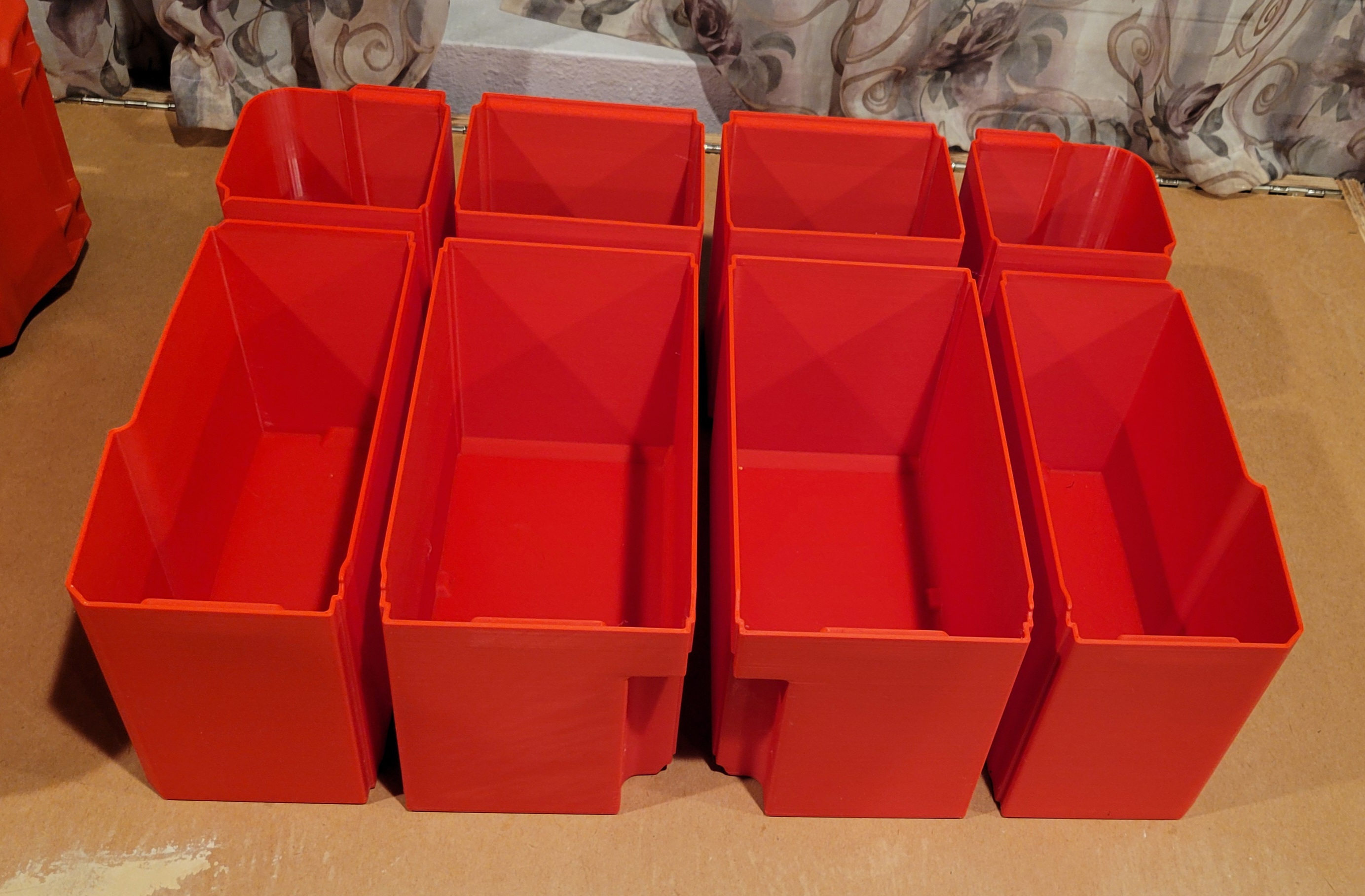

Chà, một số thiết kế đã mất nhiều lần lặp hơn tôi nghĩ, nhưng đây là chúng.

Các bức tường được thiết kế dày 0.08" (2.03mm), và đáy dày 0.12" (3.05mm).

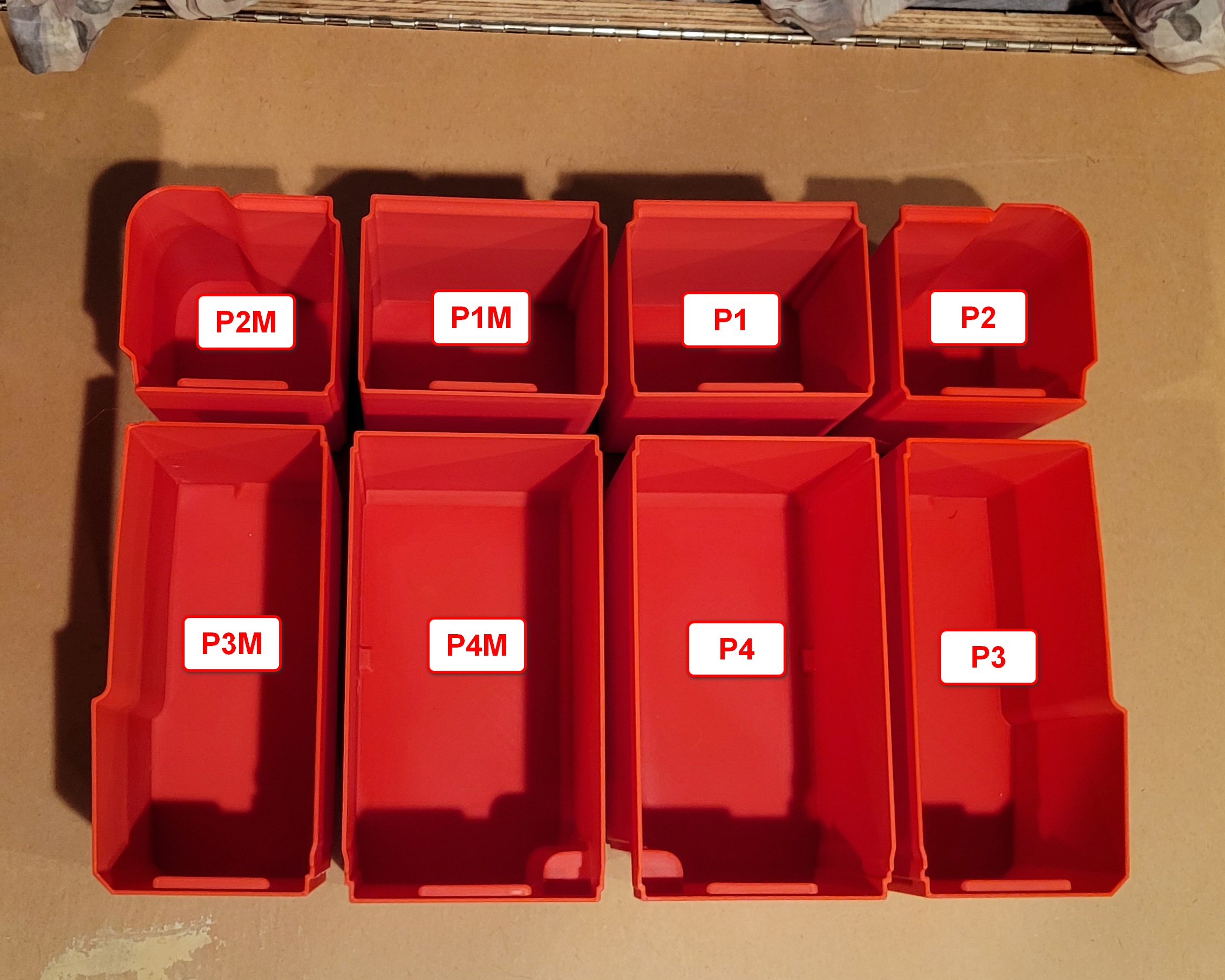

Thiết kế "M" chỉ có nghĩa là một bộ phận được lật, vì tôi chỉ thiết kế các khay bên phải.

"FH" là viết tắt của khay chiều cao đầy đủ, vì tôi cũng được yêu cầu tạo các biến thể của những khay này có chiều cao 1/2 và có thể cả 1/3.

"ND" là viết tắt của không có vách ngăn. Tôi cũng có thể làm những cái này với các chiều cao khác nhau để có các vách ngăn có thể tháo rời. Tại thời điểm này, tôi không chắc có bao nhiêu vách ngăn, nhưng chúng sẽ phải là duy nhất cho mỗi khay, vì mỗi khoang có kích thước khác nhau.

"--?" chỉ ra lần lặp lại của mô hình đó. Đối với "--C", đó là lần lặp thứ tư, vì tôi bắt đầu từ ---, sau đó là --A, --B, --C. . .
