Klicky Probe Cân Mặt Bàn Cho Snapmaker 2.0 Đầu Đùn Đơn

Tại sao và để làm gì

Cái cảm biến cân mặt bàn mặc định của hãng nó hổng có đo được bề mặt thực của cái khay in đâu nha. Nó chỉ đo cái lớp kim loại ở giữa khay thôi à. Mà nó còn hay đo sai số do nhiệt độ nữa. Với lại nó hổng có tính tới mấy chỗ lồi lõm trên bề mặt.

Để mà:

• Cân mặt bàn cho nó chính xác hơn
• In trên Garolite (có video về Garolite ở đây)
• In trên kính
• In trên mọi thứ trừ kim loại

thì bạn cần một cái gì đó có thể cảm nhận được bề mặt thực của khay in. Xem video này để biết thêm chi tiết nha.

Cái mod này hổng bắt buộc phải sửa firmware.

Thích thì ủng hộ nha

• Nhấn ❤ like, để lại bình luận, đăng hình bạn in được nè.
• Có động lực chia sẻ thêm mấy dự án khác.

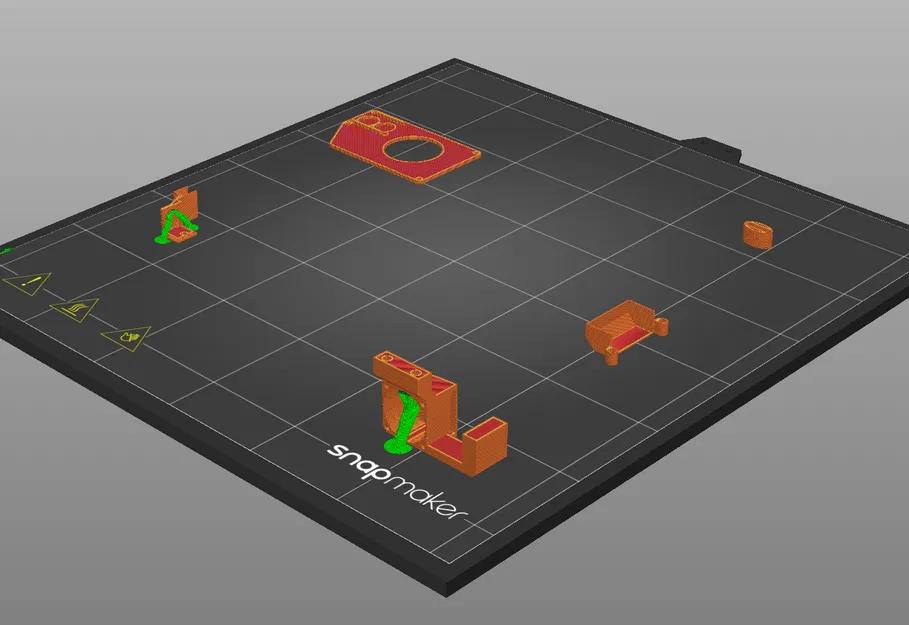

Cài đặt in

• Chất liệu - PETG/ASA/ABS.
• Còn lại tùy ý bạn.
• Supports - vẽ vô trong.

Linh kiện thêm

Bạn có thể mua bộ linh kiện (công tắc có dây sẵn và nam châm) tại đây - https://www.ebay.com/itm/336064712479

Garolite, cắt sẵn theo kích thước A350, có thể mua tại đây - https://www.ebay.com/itm/335359670056

Cái gì

P/N

SL

Link

Nam châm

10mm X 1.5mm

3

https://s.click.aliexpress.com/e/ _DBG1aNr

Công tắc

WS0850100F070PA

1 cái

https://www.digikey.com/en/products/detail/e-switch/WS0850100F070PA/6613000

Keo 502

Bất kỳ

3 giọt

https://s.click.aliexpress.com/e/ _DejhHLr

Hướng dẫn lắp ráp

Cho klicky probe

• Xem hướng dẫn lắp ráp tại link này. Bài đăng dài, tiện cho điện thoại luôn.
• Cái ống dẫn khí làm mát zin đi kèm trong file sẽ dùng được cho cả extruder Gen1 và Gen2.

Cho bộ mod ống dẫn khí làm mát 5015 tùy chọn của @Dylan - chỉ dành cho extruder Gen2!

• Nếu muốn cải thiện việc làm mát, đừng in cái ống dẫn khí làm mát mới từ file Snapmaker_2.0_Klicky_probe.3mf. Thay vào đó, lấy mấy file 3mf cho 5015 đính kèm.
• Tham khảo phần bình luận trong bài đăng của bạn ấy. Có người đăng hình cách lắp rồi.

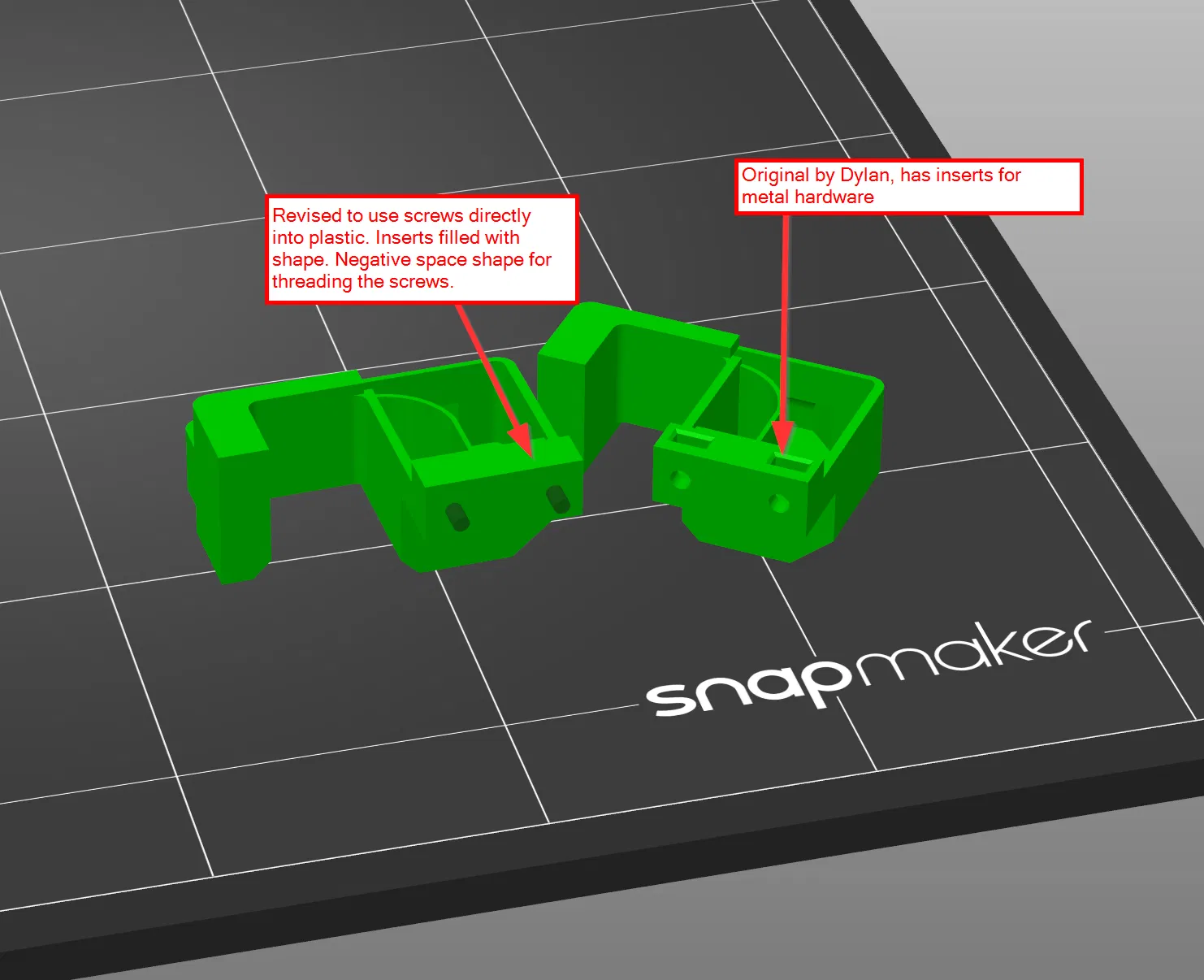

• File cho mod này có đính kèm ở đây, tương thích với Klicky probe. Bạn cũng sẽ tìm thấy phiên bản Đã sửa đổi. Mình đã chỉnh sửa nó để dùng không cần ốc kim loại - ống dẫn khí dùng vít gắn vô nhựa với bản sửa đổi này. Xem hình để biết chi tiết.

Cách sử dụng

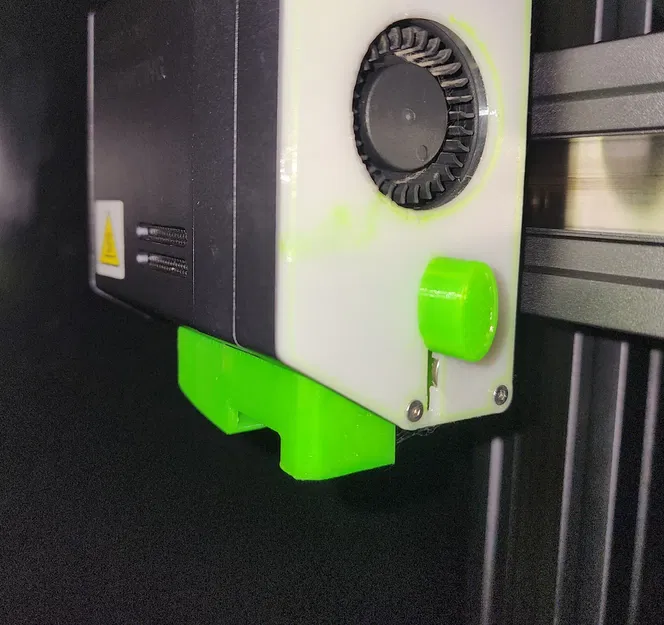

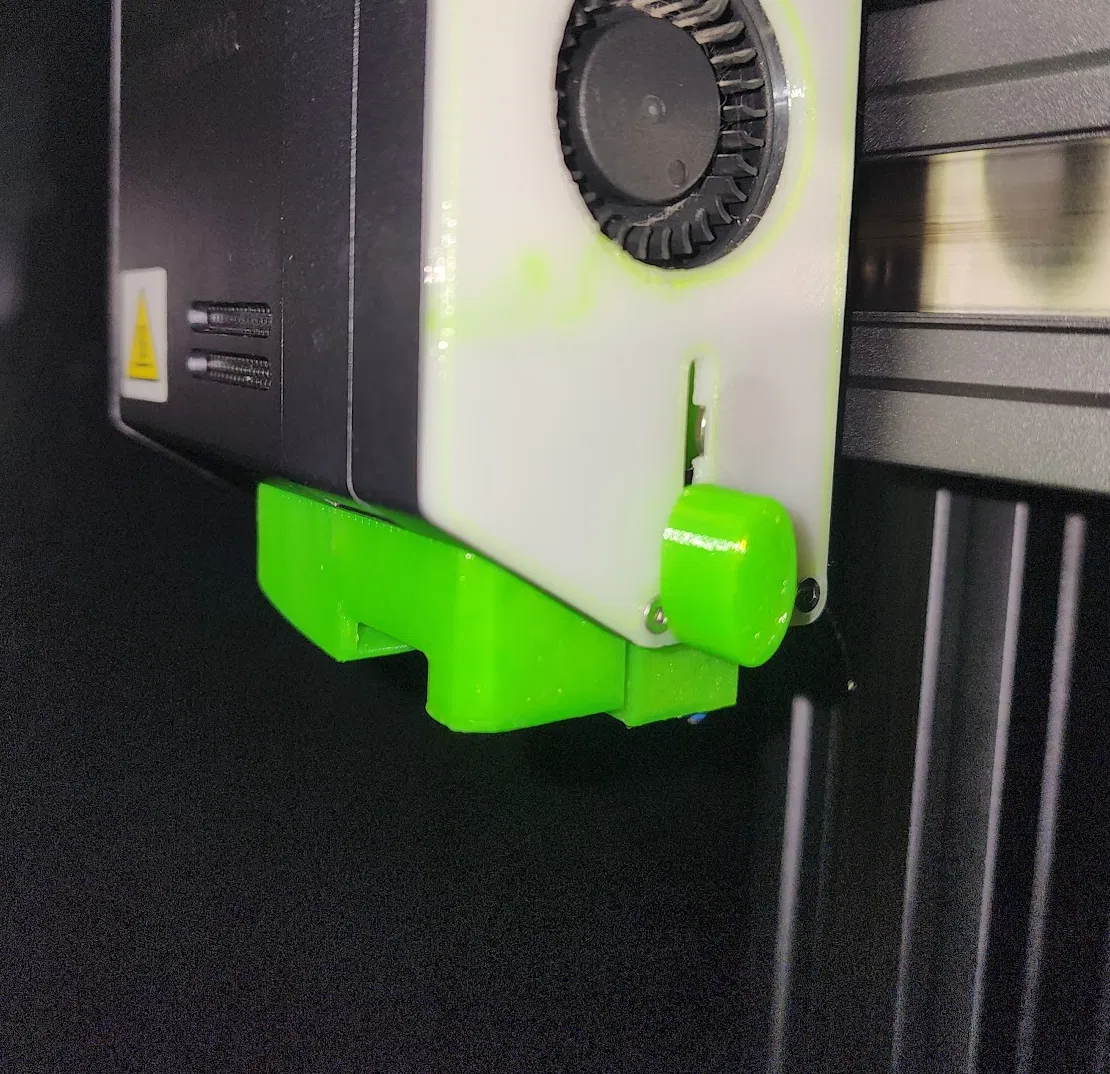

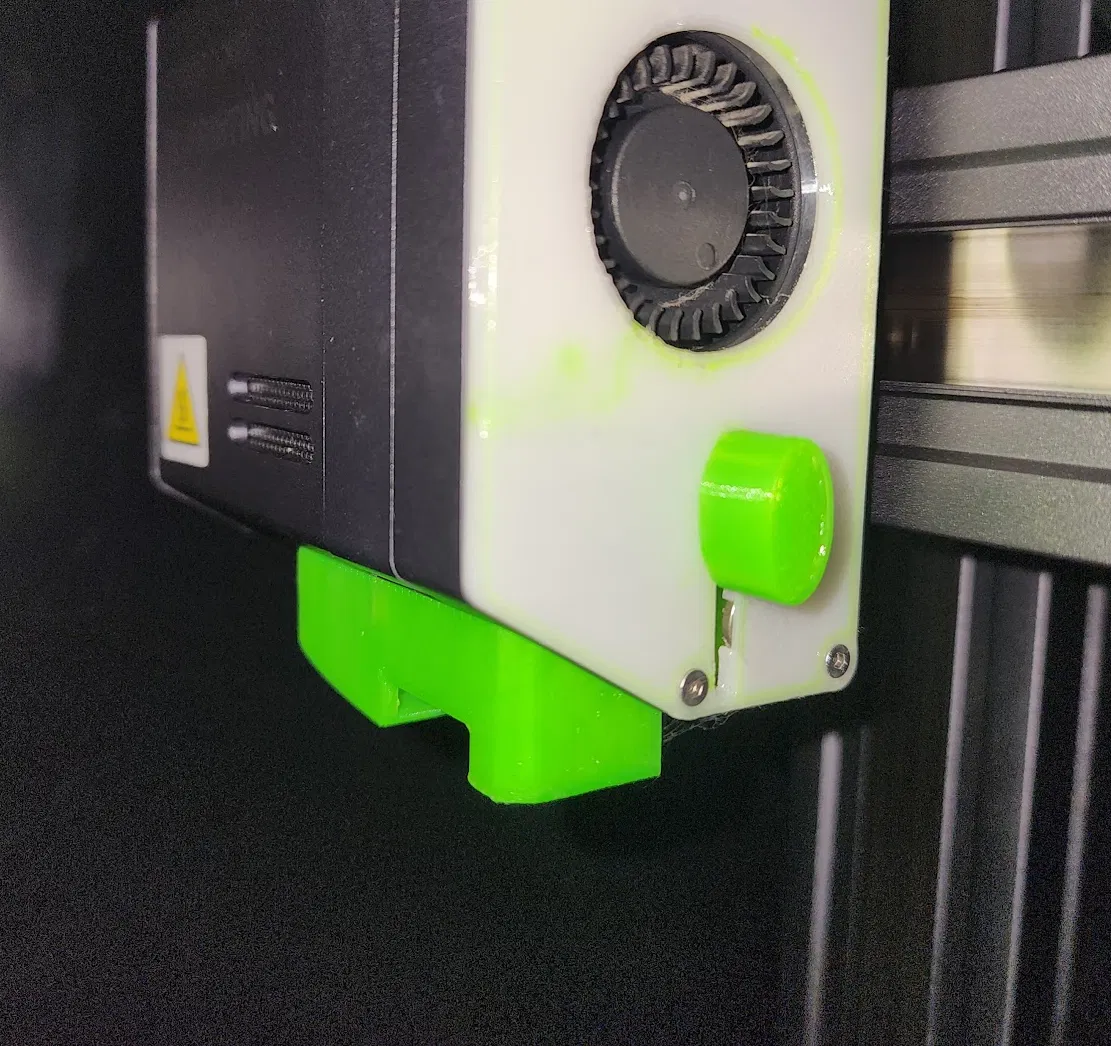

Không có gì thay đổi cho bộ não máy đâu nha. Quy trình vẫn vậy. Trượt cái probe xuống, bắt đầu cân chỉnh. Khi máy hiện lên yêu cầu chỉnh Z-offset - trượt probe lên và chỉnh z-offset.

Thông tin thêm

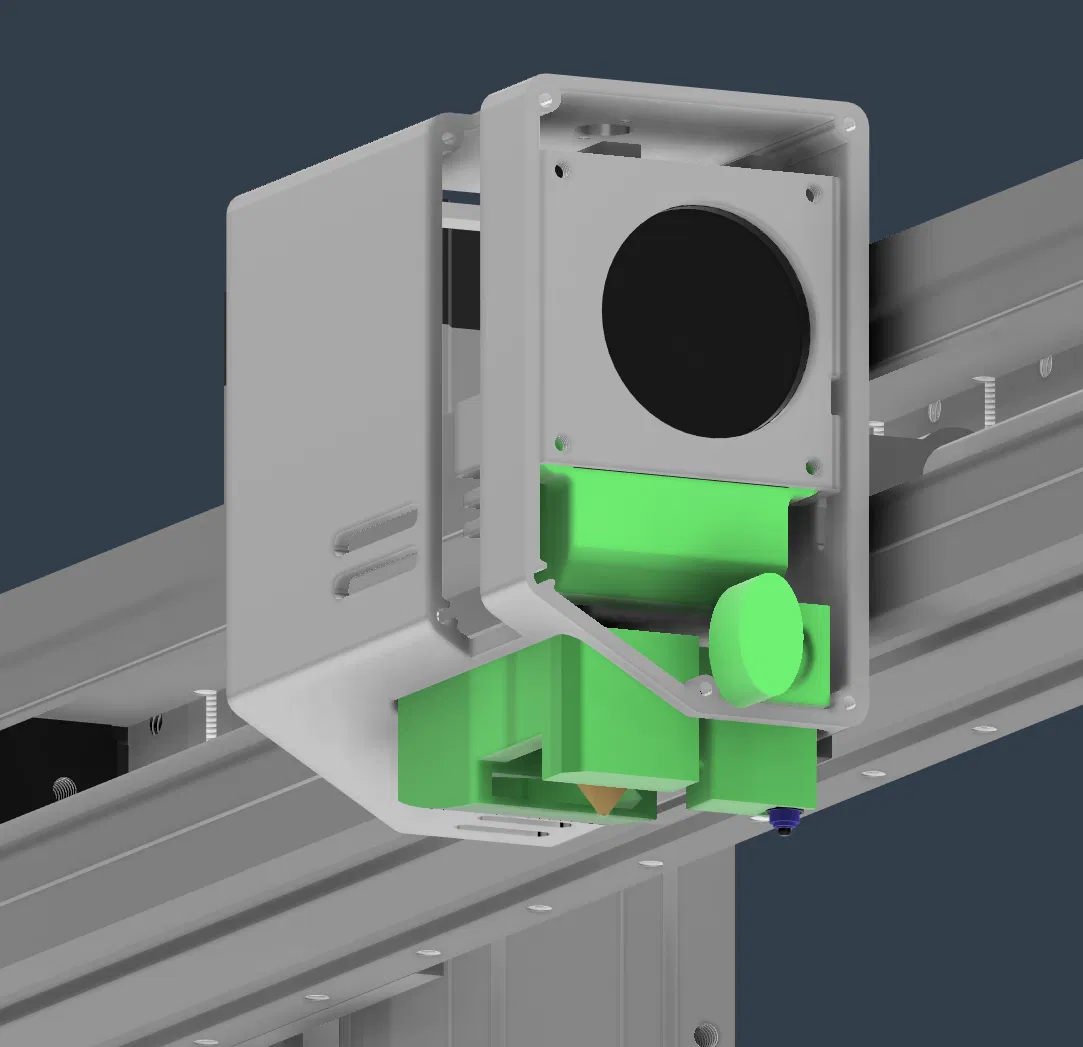

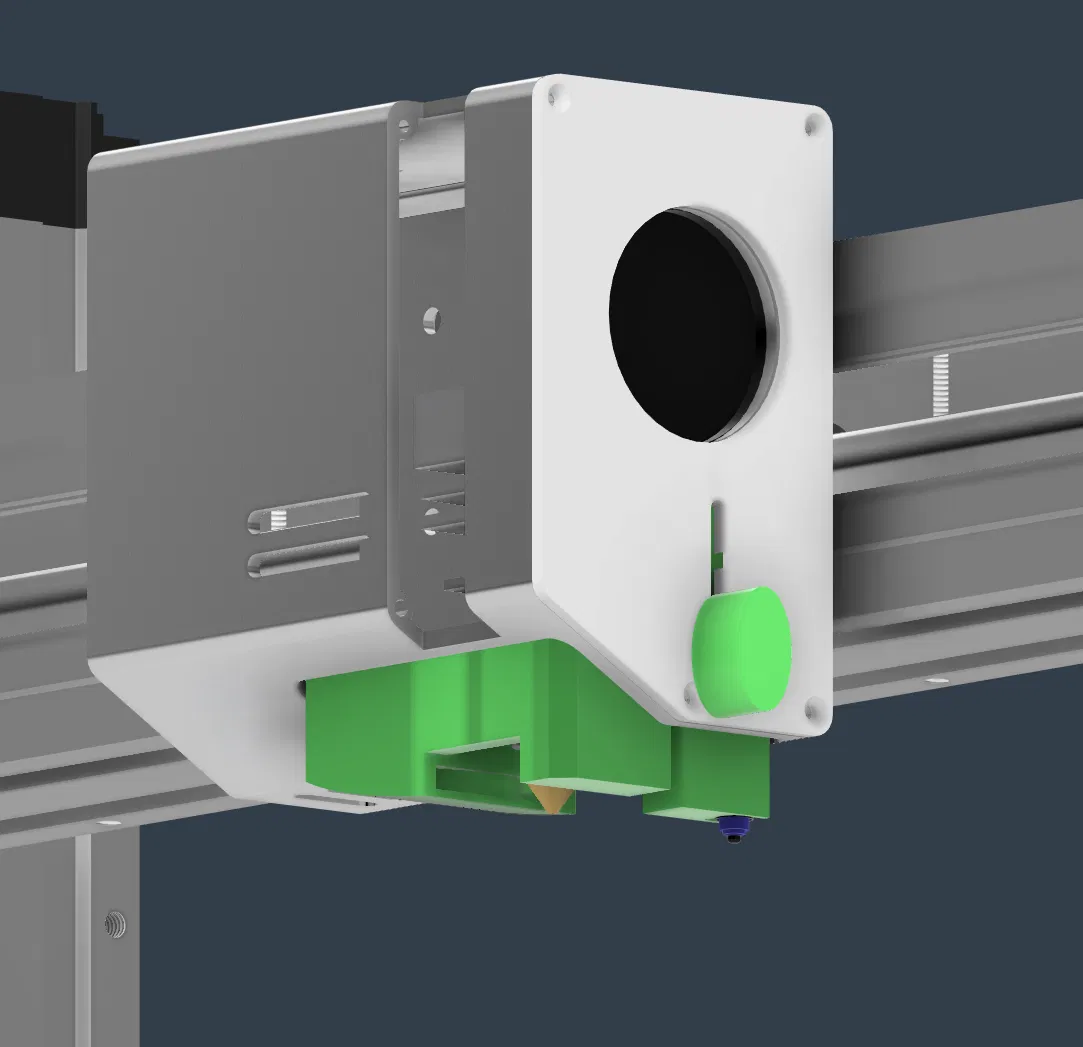

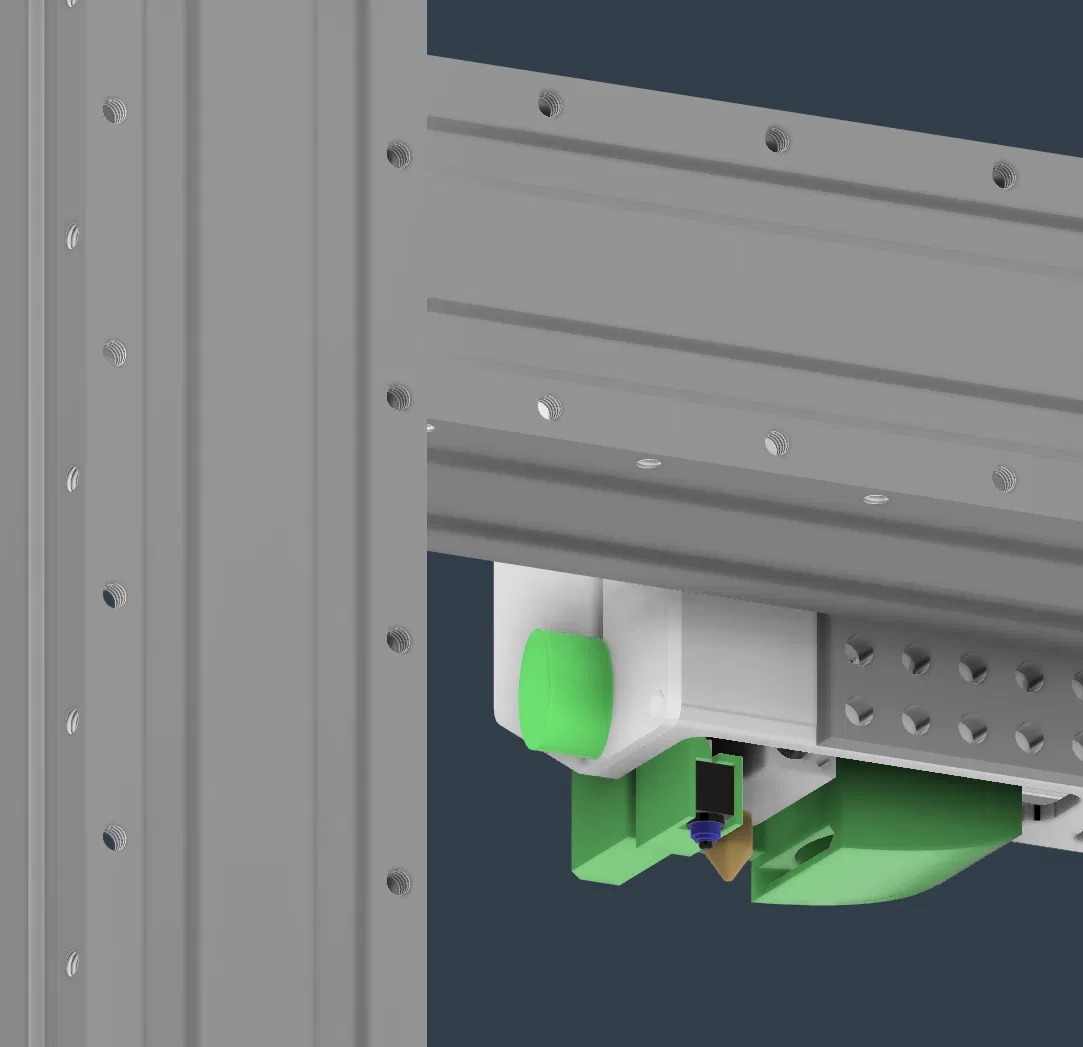

Mod này dùng được cho cả extruder Gen 1 và Gen 2. Extruder Gen 2 có lỗ thông gió phía trước. Giống trên hình vậy đó. Xem phần cập nhật bên dưới để biết chi tiết về tương thích.

Xem thêm chi tiết tại diễn đàn nha.

Ghi công

• Namakemono - vì Các mô hình 3D cho nền tảng A350, A250, A350T và khay A350 giúp tăng tốc thiết kế.
• MooseJuice - vì đã giúp hiểu về dây nối.
• Tất cả tác giả klicky probe vì đã truyền cảm hứng.

Cập nhật

12/03/24 - Klicky probe Dual Extruder của @takeota đã được xuất bản

10/13/23 - thêm ống dẫn khí làm mát đã sửa đổi làm tùy chọn. Ghi công cho @Dylan, anh ấy đã tạo mod làm mát 5015 và đồng ý chỉnh sửa một chút, để có thể dùng với Klicky probe.

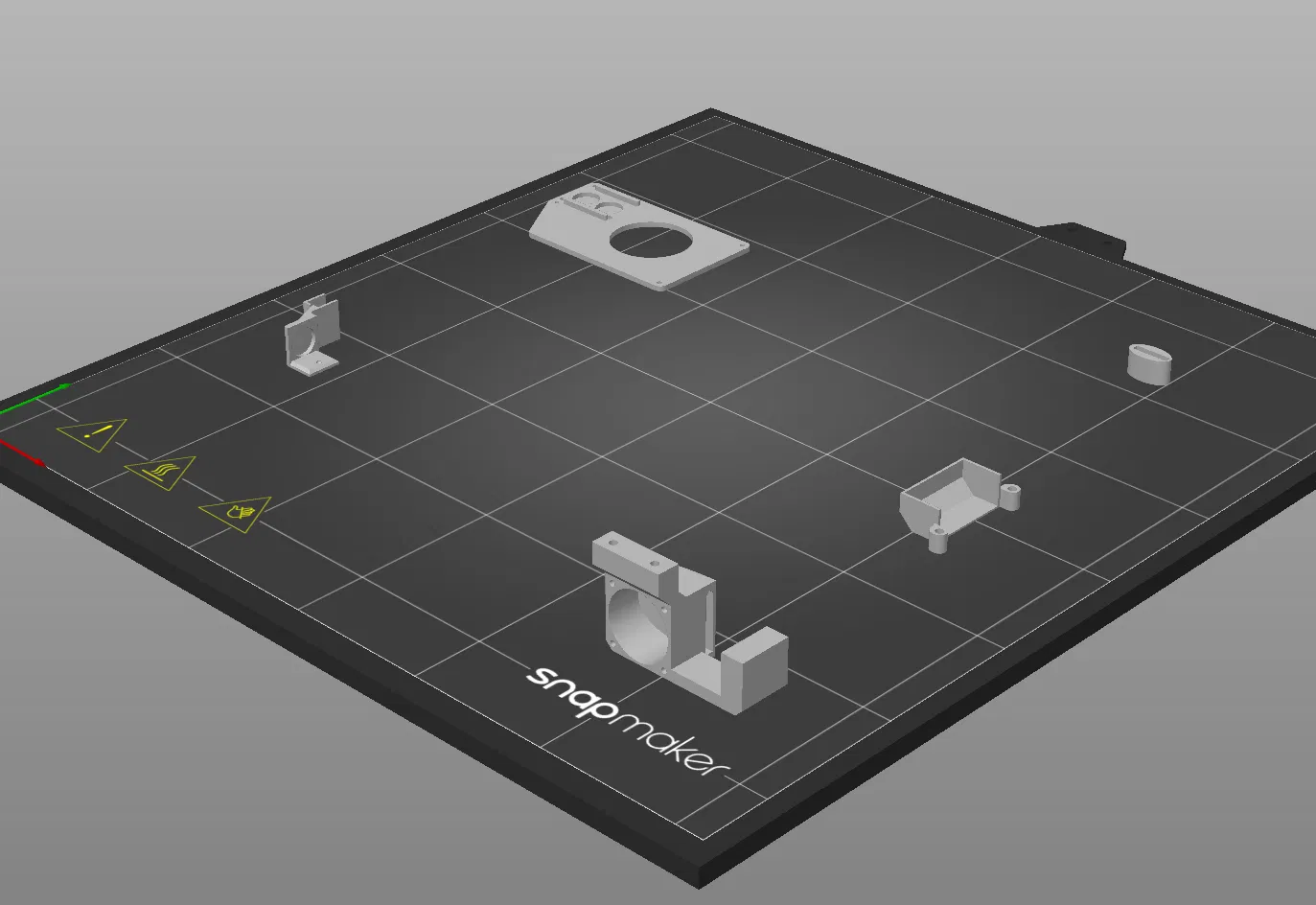

9/03/23 - cập nhật file 3mf. Bỏ hết file STL để cung cấp trải nghiệm đồng nhất cho các dự án của mình.

7/24/23 - Cảm ơn Win3002 đã cung cấp số đo cho extruder GEN 1. Thêm ống dẫn khí làm mát đa dụng, vừa cho cả extruder GEN1 và GEN2 theo kiểu bắt vít.
