Còng Hồng và Đen (Parametric)

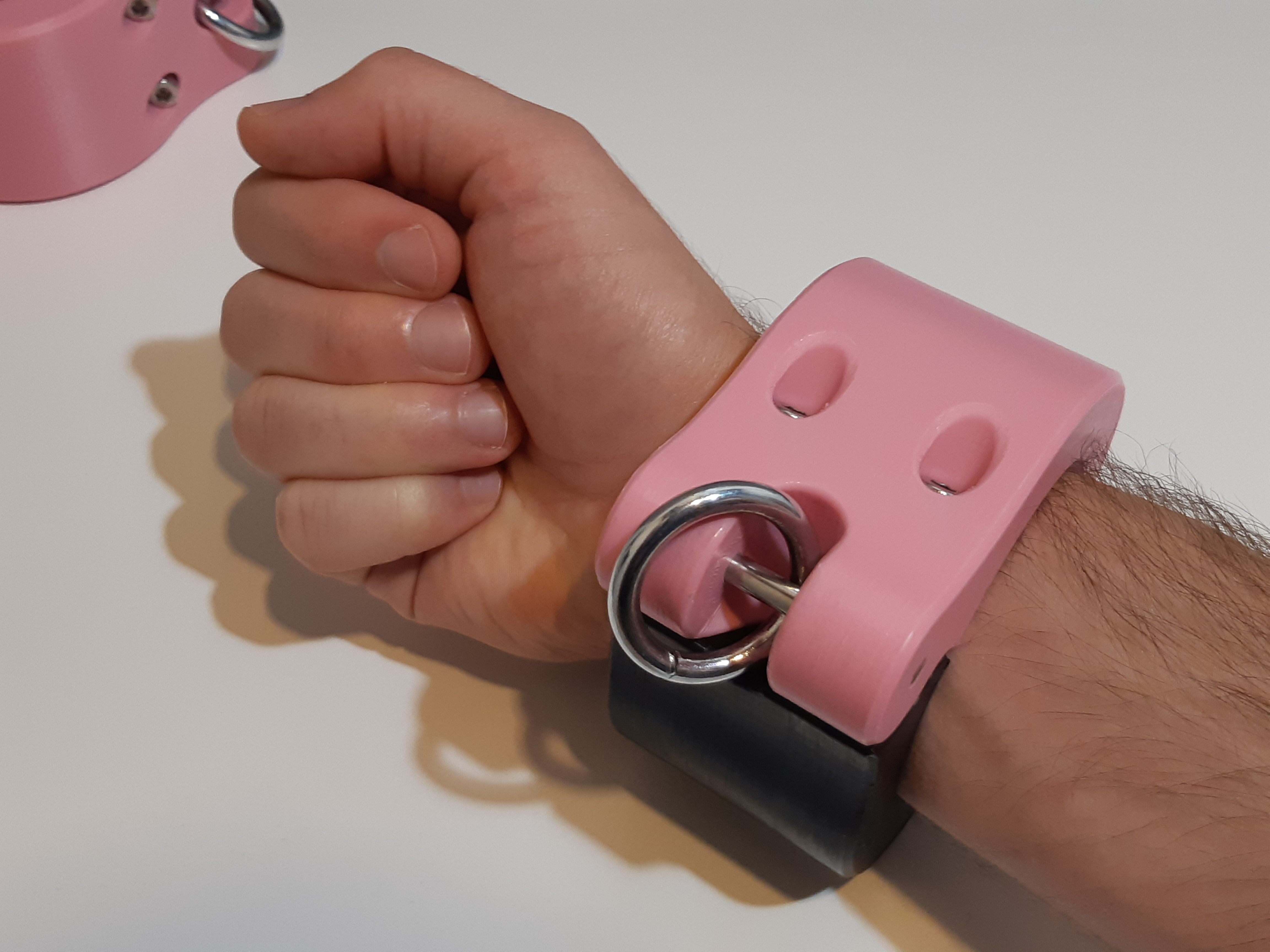

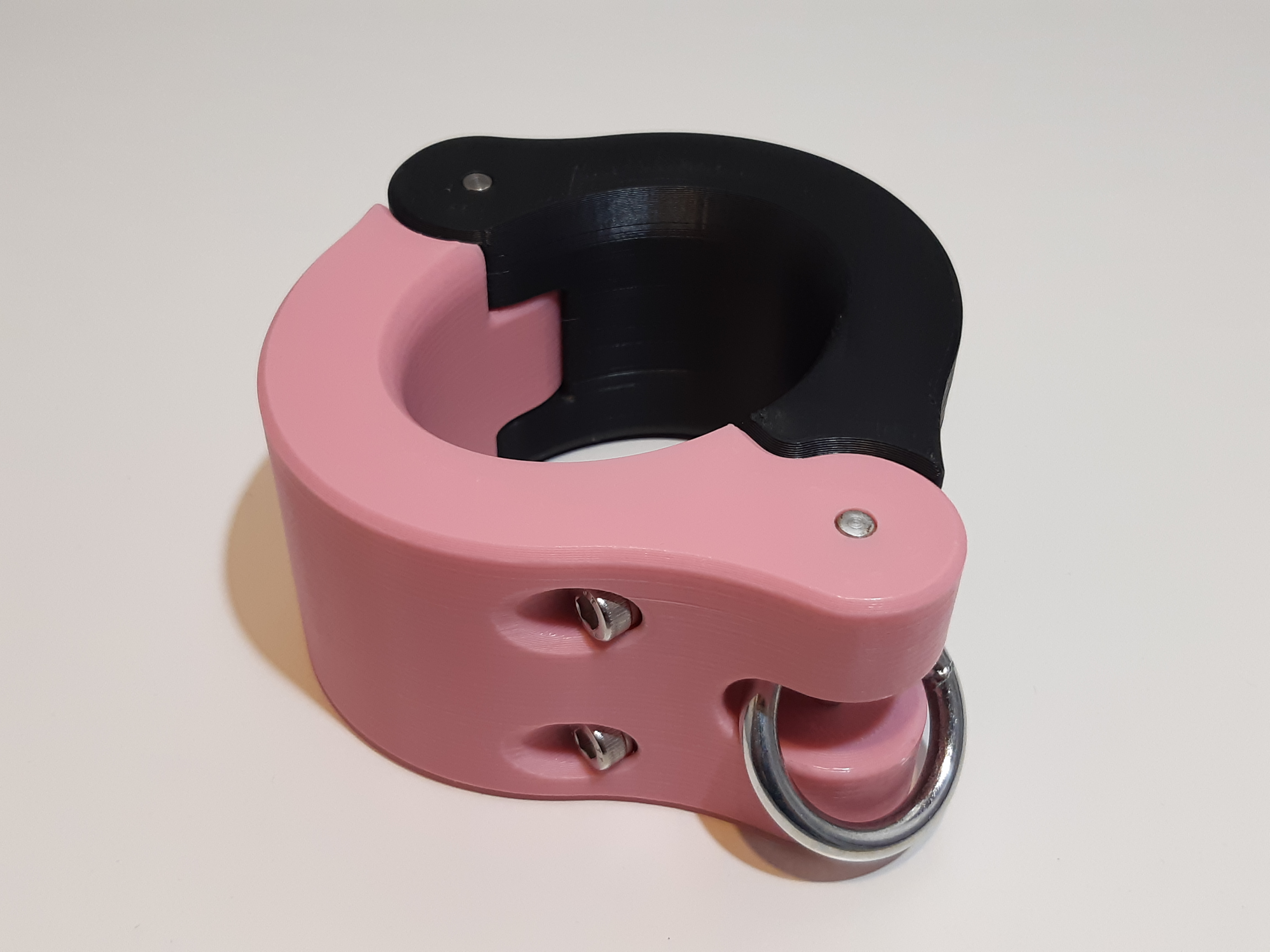

Đây là mẫu còng có thể in được với kích thước có thể điều chỉnh. Mỗi chiếc còng gồm hai phần được in riêng biệt. Chúng được khóa bằng ốc lục giác chìm (socket head screws) và đai ốc lục giác (hex nuts) được lắp vào trong quá trình in.

Nếu bạn thích mẫu này, hãy cho nó một lượt thích và chia sẻ thành phẩm của bạn nhé!

Mẫu parametric

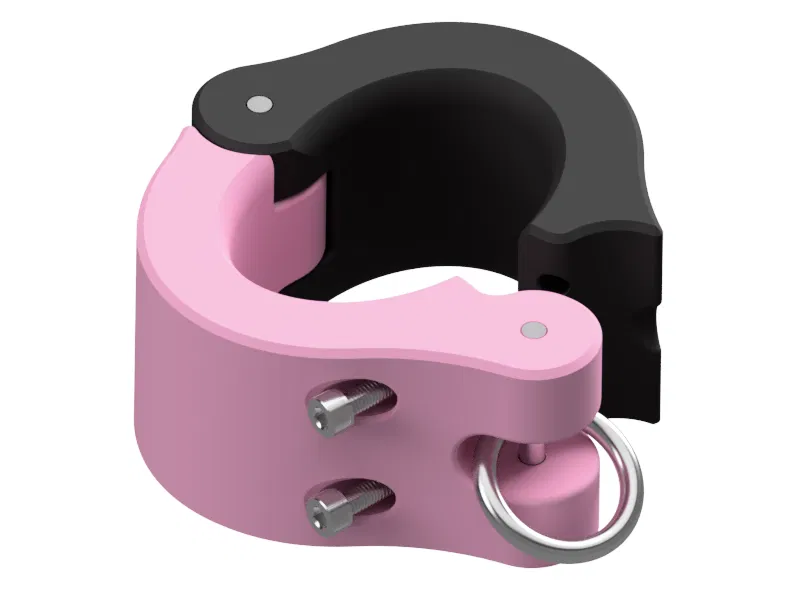

Tôi đã tải lên mô hình ở định dạng F3D. Nó bao gồm các tham số có thể điều chỉnh để tùy chỉnh kích thước của còng và phần cứng.

Hai tham số bạn có khả năng thay đổi nhất là EllipseX và EllipseY. Chúng xác định kích thước bên trong của còng. Đối với các điều chỉnh nhỏ, bạn sẽ không cần thay đổi bất kỳ thứ gì khác. Khi EllipseY/EllipseX trở nên quá cao, việc tăng HingeOuterDiameter một chút có thể cần thiết để tránh lỗi. Đối với còng lớn hơn, bạn cũng có thể tăng chiều dài của ốc bằng tham số ScrewLength. Điều này sẽ không làm thay đổi kích thước của ốc trong mô hình, nhưng các bộ phận in sẽ được điều chỉnh chính xác.

Tùy thuộc vào phần cứng có sẵn và dung sai của máy in, bạn có thể muốn điều chỉnh các tham số sau:

• PinClearanceDiameter: Đường kính của lỗ cho phép chốt quay tự do (chỉ phần màu hồng).
• PinTightDiameter: Đường kính lắp chặt cho các chốt (trên cả hai phần).
• ScrewClearanceDiameter và ScrewHeadClearanceDiameter: Đường kính của các lỗ ngang để lắp ốc.
• HexCavityWidth và HexCavityDepth: Kích thước của các hốc trong phần màu đen, nơi đai ốc được lắp vào trong quá trình in.

Cài đặt in

Tôi đã in còng của mình bằng PLA Pro, lớp cao 0.2mm, 8 lớp biên (perimeters) và đổ đầy đặc ở mọi nơi. Việc sử dụng vật liệu đổ đầy đặc có lẽ là quá mức cần thiết, nhưng nó tạo thêm trọng lượng đẹp cho còng và đảm bảo độ bền tối đa khi lắp các chốt.

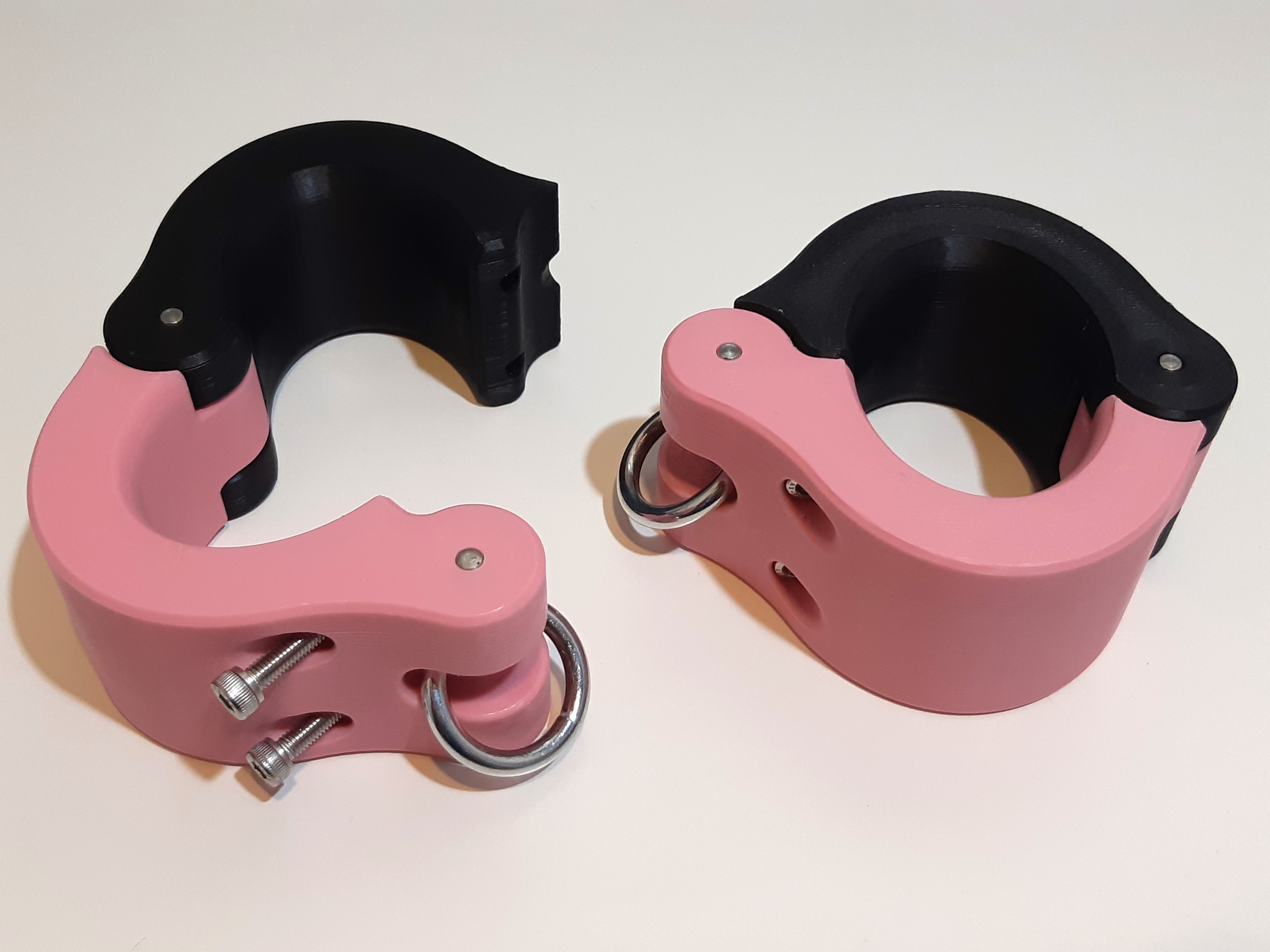

Còng có tính đối xứng, vì vậy không cần phải lật ngược hình học để in chiếc thứ hai.

Tôi đã thành công khi sử dụng hỗ trợ cây (tree supports) cho các phần nhô ra ở bản lề và phía trên vòng. Tôi đã tắt hỗ trợ ở những nơi khác.

Đừng quên tạm dừng quá trình in để lắp hai đai ốc vào phần màu đen!

Bản in thử nghiệm

Tệp F3D cũng bao gồm hai bản in thử nghiệm mà tôi đã sử dụng để xác thực dung sai với máy in của mình và đặt các giá trị chính xác cho EllipseX và EllipseY. Kích thước của các bản in thử nghiệm này được điều khiển bởi các tham số giống như hình học chính.

Chốt nên khó lắp bằng tay vào lỗ lắp chặt và nó nên quay tự do trong lỗ còn lại (không bị lỏng quá). Hãy đảm bảo rằng đai ốc lục giác nằm gọn ở đáy hốc và độ khít đủ chặt (bạn không muốn nó bắt đầu xoay khi cố gắng tháo ốc).

Phần cứng

Bạn sẽ cần phần cứng sau cho mỗi chiếc còng. Kích thước tương ứng với các kích thước trong mô hình, nhưng tất nhiên bạn có thể điều chỉnh chúng cho phù hợp với phần cứng có sẵn cho bạn.

• 2 x ốc lục giác chìm M5 x 40mm
• 2 x đai ốc lục giác M5
• 2 x chốt tròn 5mm x 50mm
• 1 x vòng O-ring hàn 1 inch

Lắp ráp

Tôi đã dùng một cái búa câu lạc bộ (nhẹ nhàng) để lắp các chốt. Đừng siết chặt ốc quá mức. Chỉ vậy thôi!
