Móc Ống Hút Chân Không V1E Lowrider3 (2.5" hoặc 2")

Chào mọi người!

Cập nhật ngày 14/7/2025: Đã thêm các file .STEP và Fusion 360 .F3D mới nhất cho những ai muốn cập nhật/chỉnh sửa. Ví dụ, phần móc gắn có thể cần thêm vật liệu để bộ phận đỡ bị gãy hơn. Tôi đã chuyển sang dùng LowRider 4, nhưng muốn chia sẻ file cho các bạn đang dùng LR3 nhé. Chúc vui!

Cách dùng:

• In 1 cái móc cuối (lr3-aza-hose-hanger-end-2.5.stl)
• In càng nhiều móc giữa (lr3-aza-hose-hanger-mid-2.5.stl) tùy theo yêu cầu cho gantry của bạn. Tôi đã từng dùng móc 2.5" của Doug, chúng vẫn hoạt động tốt cho nửa gantry nơi Ống hút chân không nâng lên và gập lại trong các chuyển động trục X. Vì vậy, tôi chỉ thay thế các móc đỡ phần ống hút chân không không di chuyển. Lý do là để tôi có thể sử dụng các rãnh zip-tie để sắp xếp gọn gàng hệ thống dây điện của mình.

Đã bao gồm các file .3mf với các mô hình được định hướng sẵn sàng để in. Lưu ý móc cuối có phần nhô ra có thể in mà không cần hỗ trợ, miễn là cài đặt máy in của bạn đủ tốt để xử lý phần bắc cầu hợp lý.

Bối cảnh: Đã tạo phiên bản 2-½" cho bộ LR của tôi, tạo phiên bản 2" cho người khác. Ống hút chân không của tôi là 2.5", móc ống hút chân không LR3 tiêu chuẩn dành cho ống hút chân không 1.5". Tôi đã dùng một thời gian. Tuy nhiên, có một vài vấn đề làm tôi khó chịu...

Ống hút chân không 2.5" của tôi có vẻ hơi quá khổ, nên chúng không nằm gọn trong móc của Doug. Tôi có thể đổi ống hút chân không cho cái vừa. Thay vào đó, tôi đã dành thời gian làm cái này...

Vấn đề: Có ai khác thấy ống hút chân không 2.5" kèm dây điện của mình bị võng xuống và đập vào dây đai Y, hoặc mắc vào bộ giữ dây đai phía sau bên trái không? Cũng thấy ống hút chân không nâng cả hộp điều khiển lên, không giúp ích gì nếu dây điện bị bó chung trong móc với ống hút chân không.

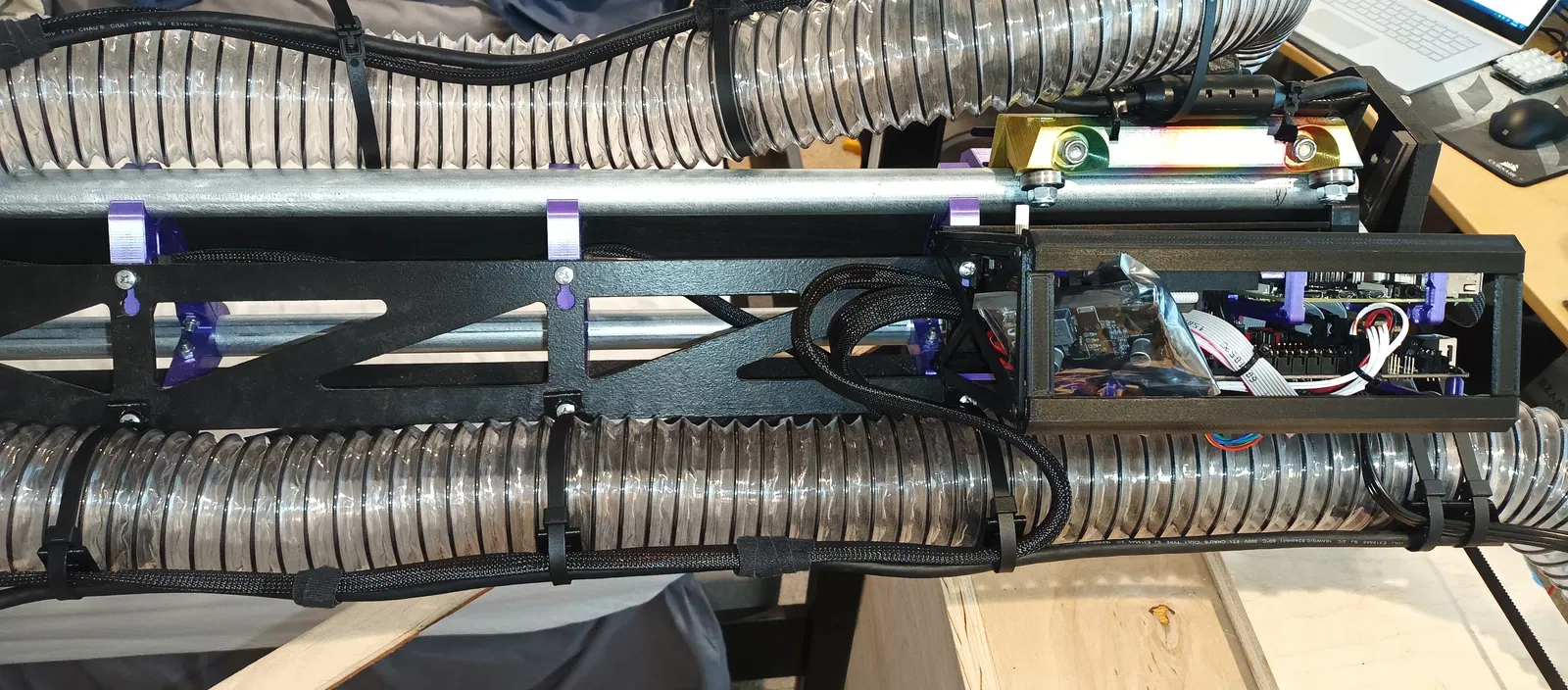

• Tôi đang chạy dây nguồn router và bộ điều khiển dọc theo ống hút chân không. Dây được quấn bằng băng dính gai với ống hút chân không. Thật không may, dây làm cho ống hút chân không nhô ra khỏi móc nhiều hơn nữa. Không phải là vấn đề lớn, ngoại trừ việc...

• Do các vấn đề đã đề cập ở trên, mặt dưới của hộp điều khiển bị ống hút chân không nâng lên. Một hộp điều khiển bị nâng lên sẽ bị lỏng và thậm chí có thể làm hỏng một công việc nếu Core đâm vào hộp.

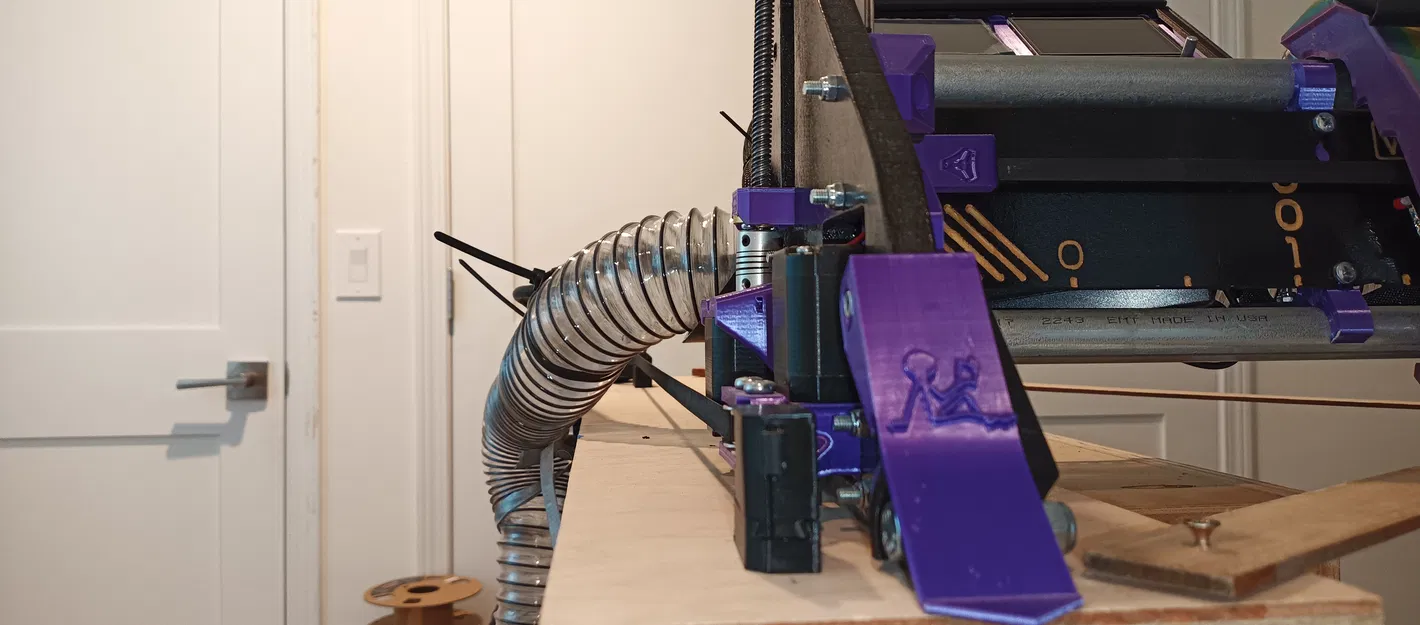

• Quan sát thấy ống hút chân không chạm và mắc vào dây đai và các khối giữ dây đai. Đã nhận thấy điều này trong các bài kiểm tra tốc độ "Kéo co". Lý do là dây điện được quấn với ống hút chân không, điều này làm dây bị chùng, lòng thòng và dễ bị vướng vào đâu đó...

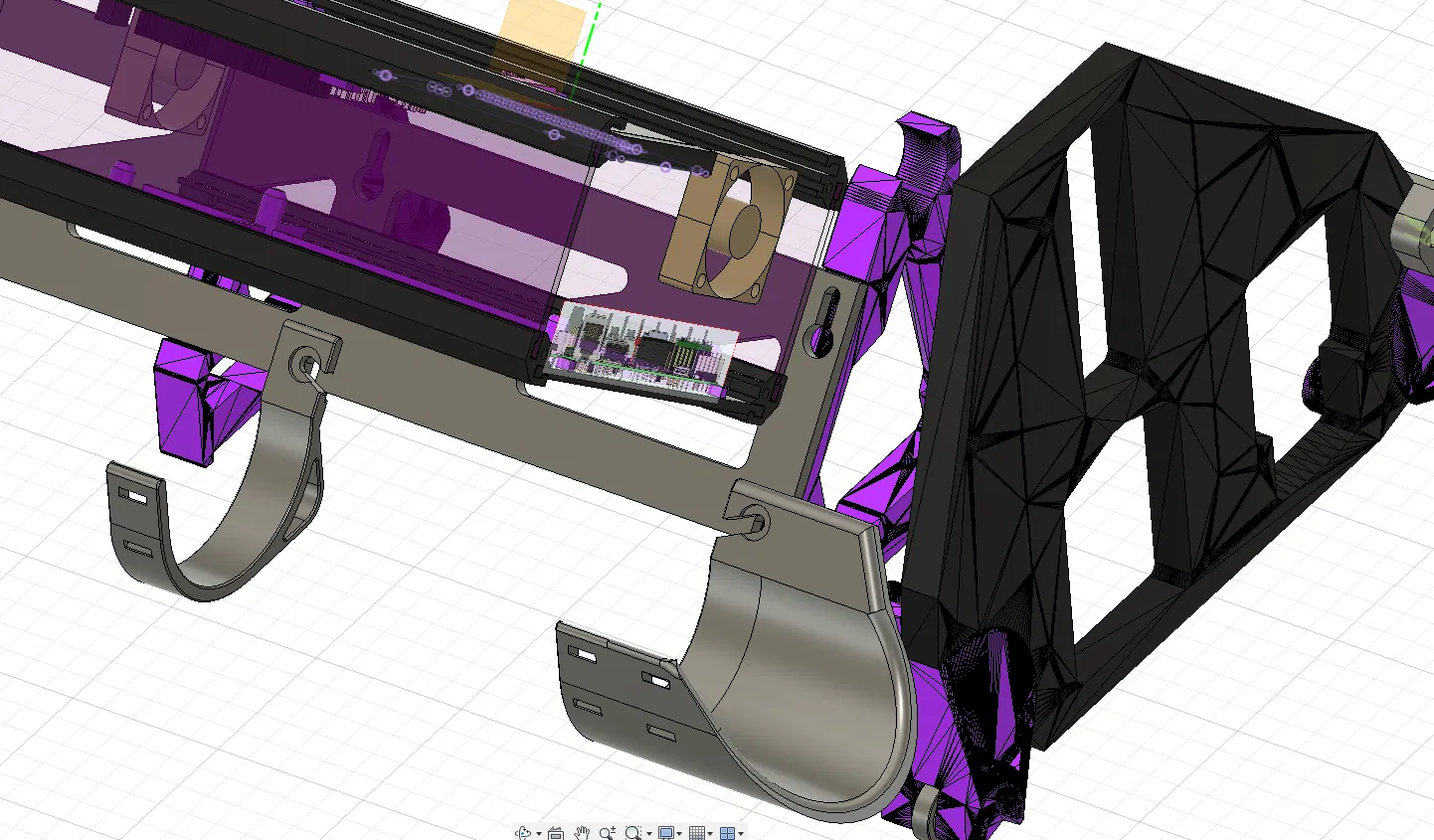

Giải pháp: Đã chắp vá một bộ móc sửa đổi với:

1. Thành rộng hơn cho ống hút chân không 2-5" quá khổ của tôi.

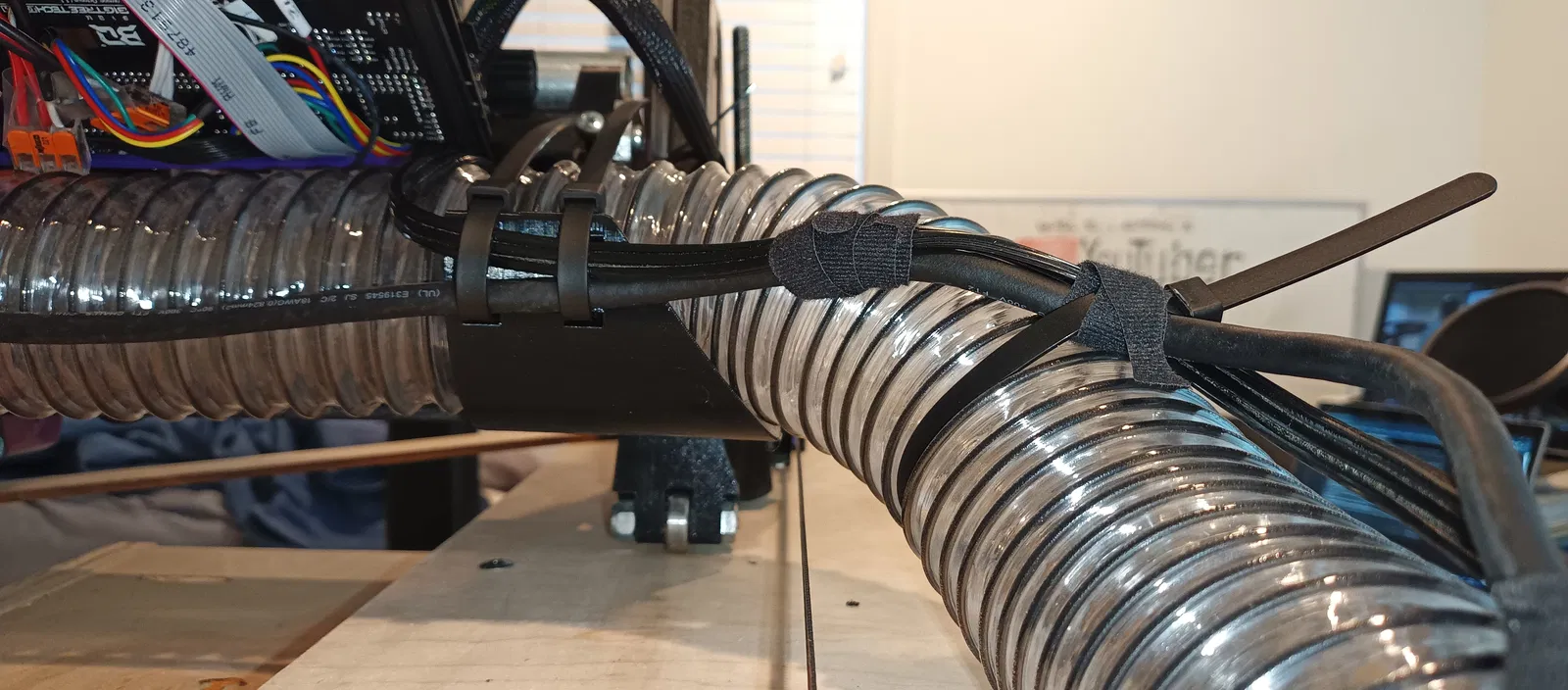

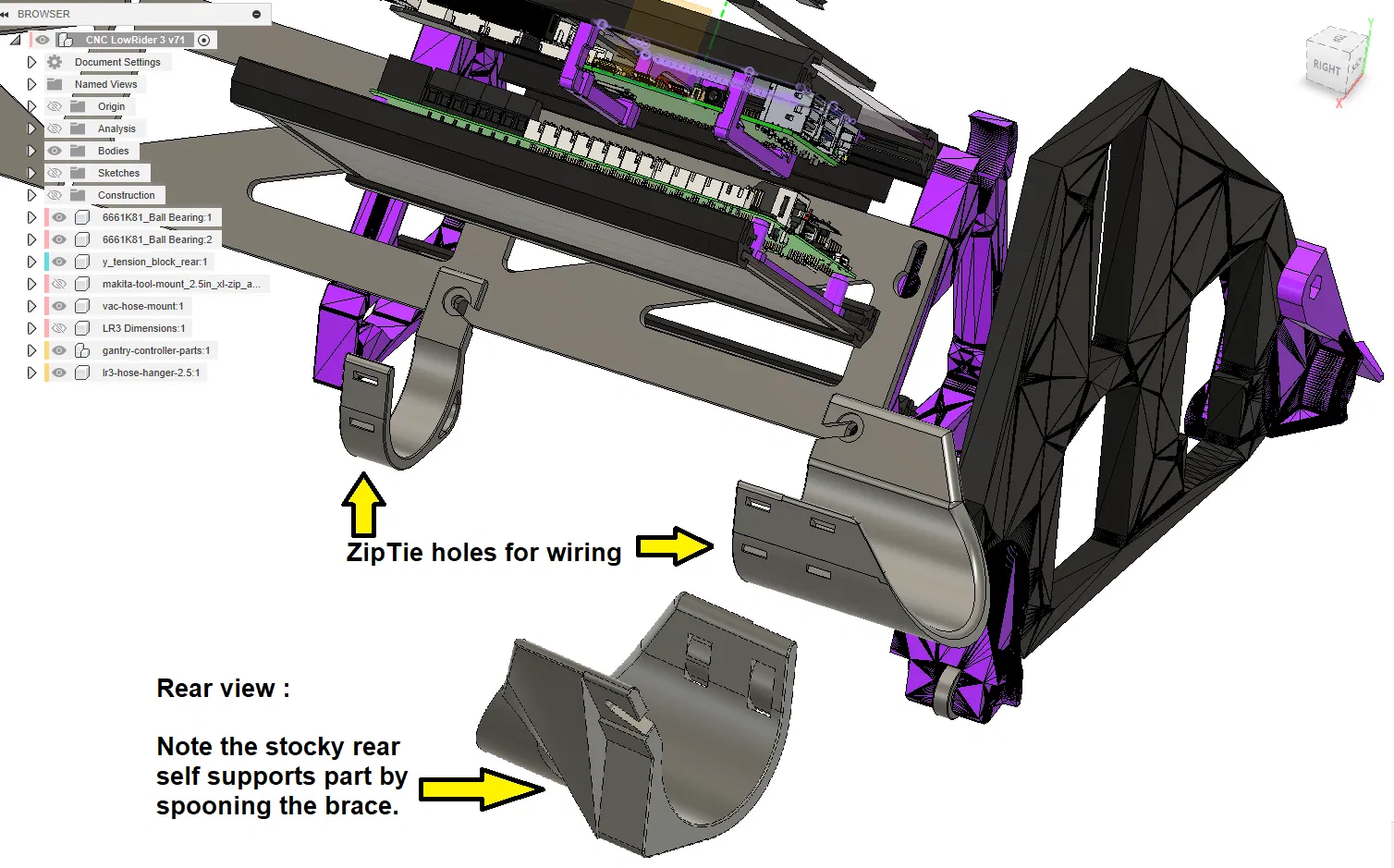

2. Các rãnh zip-tie để dây điện có thể được gắn bên ngoài móc.

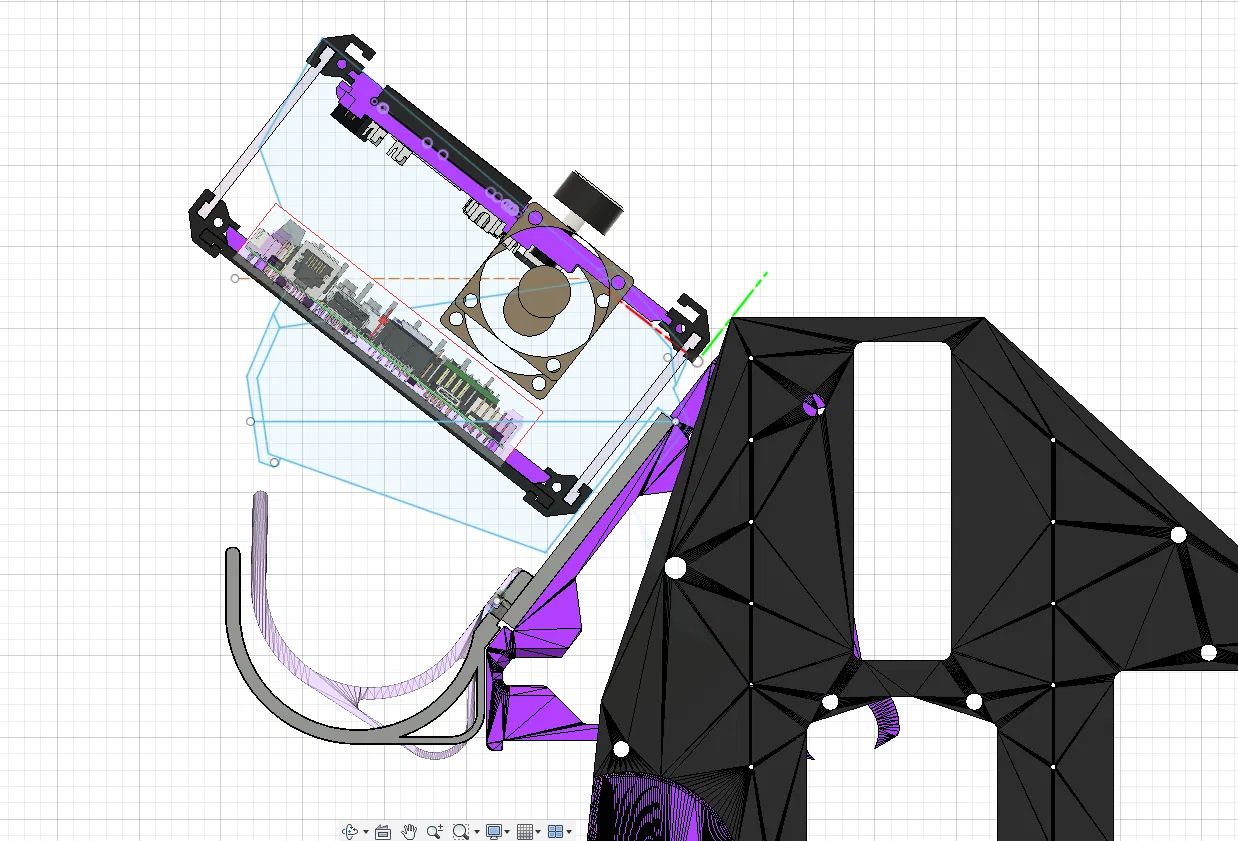

3. Chiều cao ống hút chân không thấp hơn để ống hút chân không không nâng hộp điều khiển lên. Nhưng vẫn giữ chiều cao phía trên đáy gantry.
4. Thanh đỡ cuối được kéo dài để giúp ống hút chân không/dây điện tránh dây đai.

Khuyến nghị in bằng PETG. Thông thường, PLA giòn và kém linh hoạt.

Chỉnh sửa ngày 10/2/2023: Đã thêm móc 2" và file .step cho móc 2-½" và 2".

Chỉnh sửa ngày 12/2/2023: Khuyến nghị xem trước trình cắt lớp trước khi in, cân nhắc điều chỉnh cài đặt đường nối z của bạn để giảm thiểu các nốt sần/lỗi ở thành ngoài, tối đa hóa bề mặt bên trong nhẵn mịn để ống hút chân không đặt lên, chi tiết tại https://forum.v1e.com/t/lr3-mod-vac-hose-hanger-thats-lower-but-higher/36679/14?u=azab2c
