S.T.A.L.K.E.R. Gauss Rifle - Mẫu In 3D

S.T.A.L.K.E.R. Gauss Rifle (Vật phẩm 62)

Pryvit Stalker,

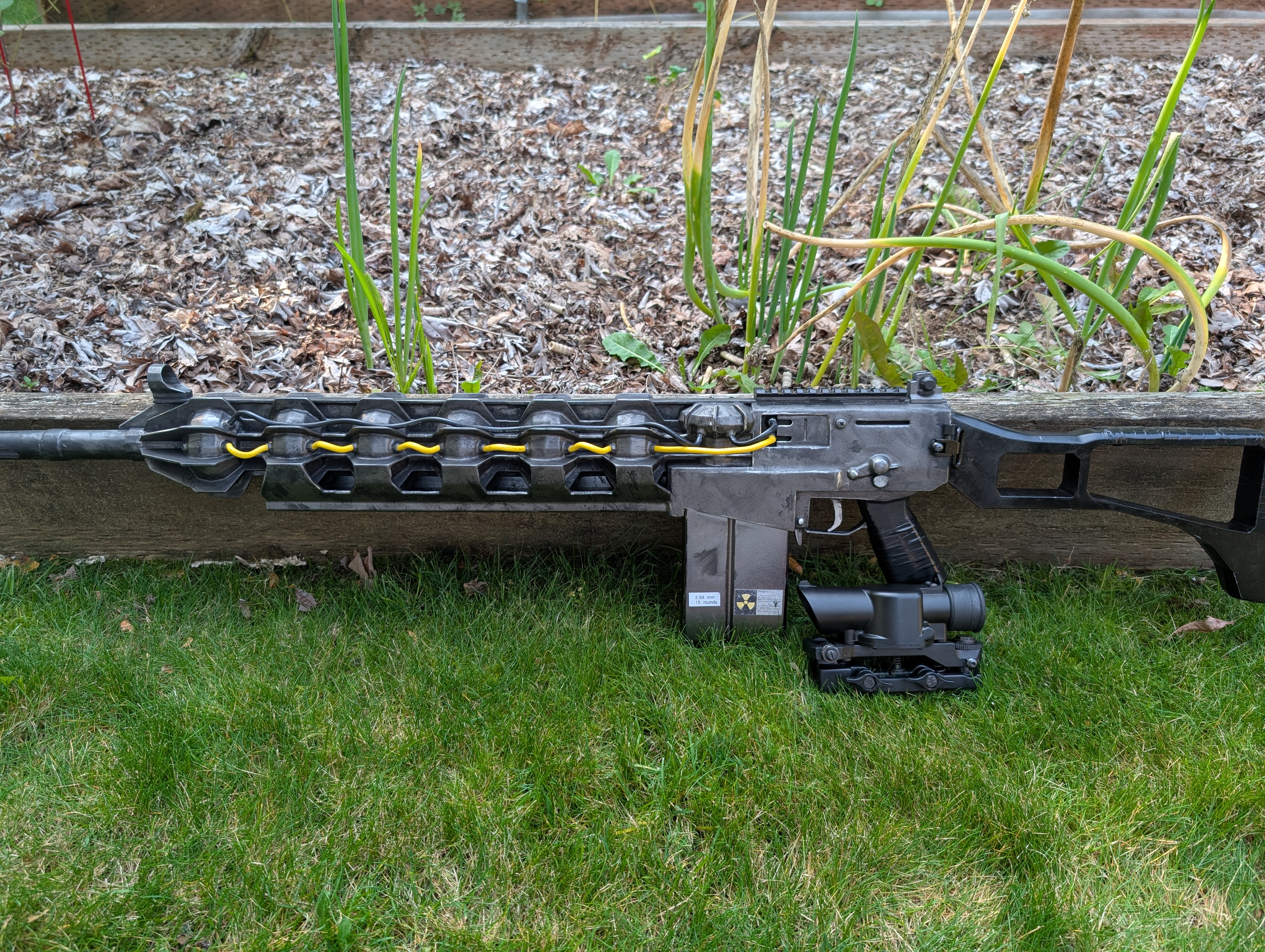

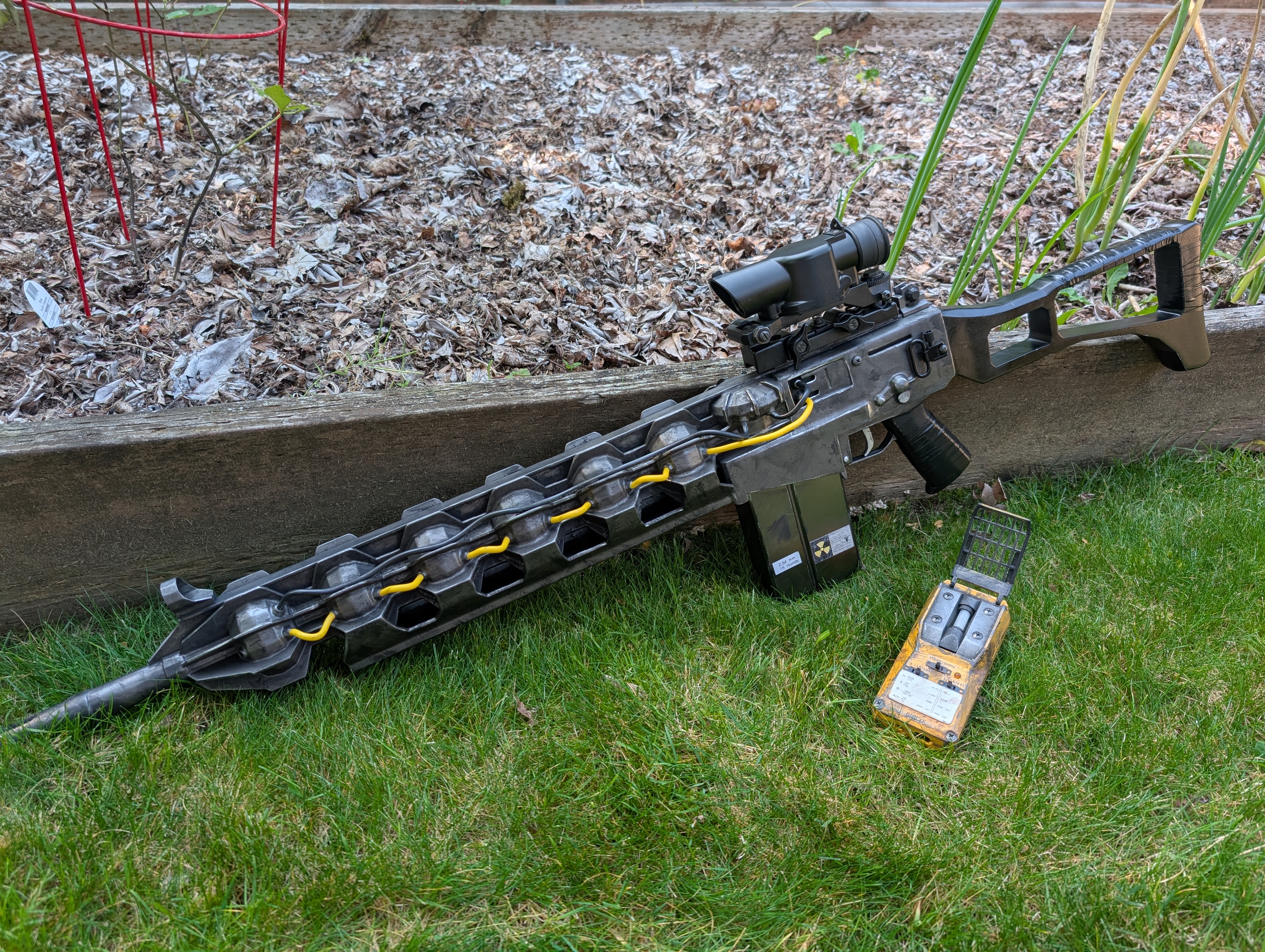

Đây là bản sao gần như 1:1 của khẩu Gauss Rifle nguyên bản từ bộ ba STALKER, với một vài chỉnh sửa hiện đại để cuộc sống của bạn trong vùng an toàn hơn.

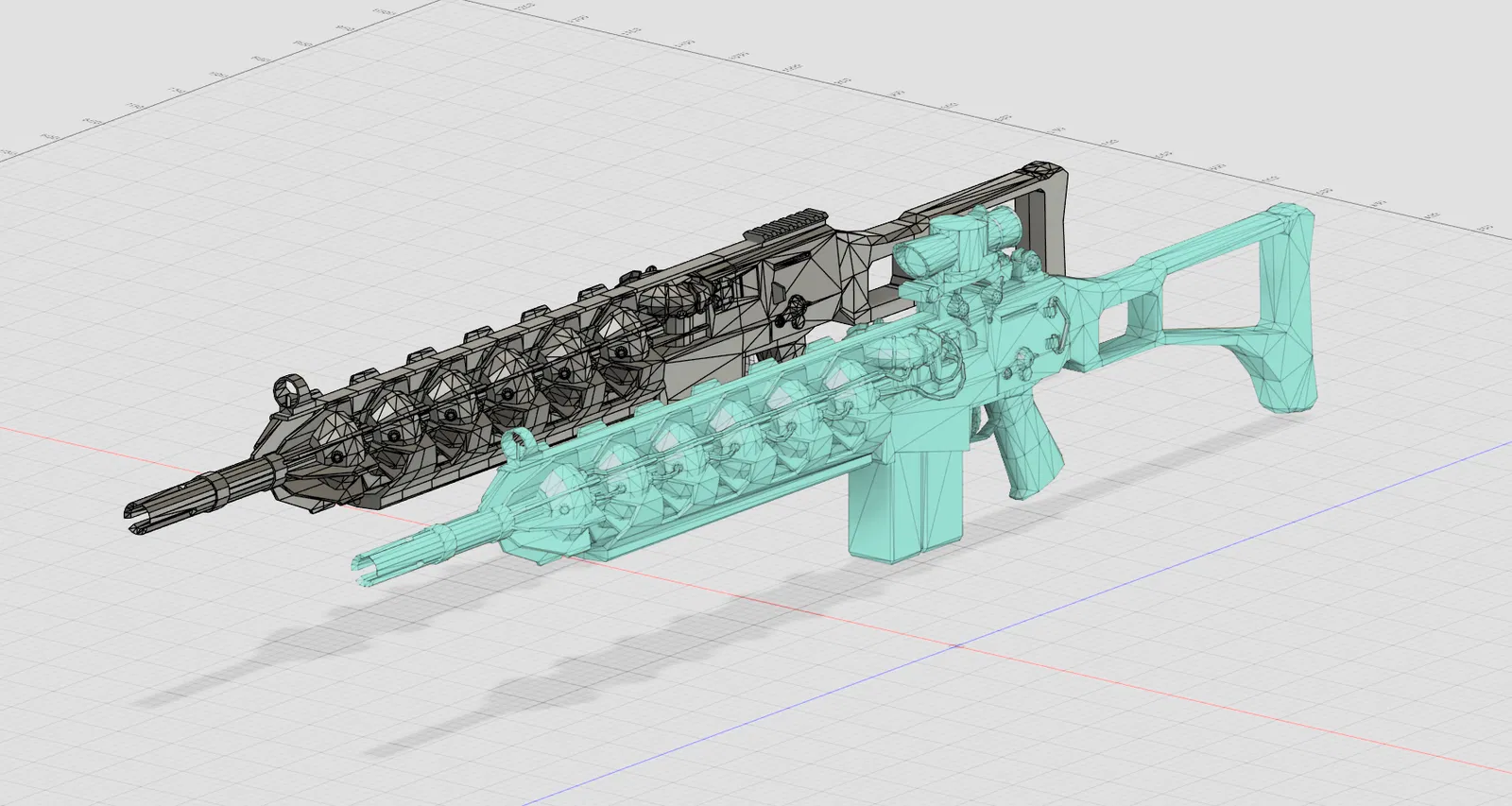

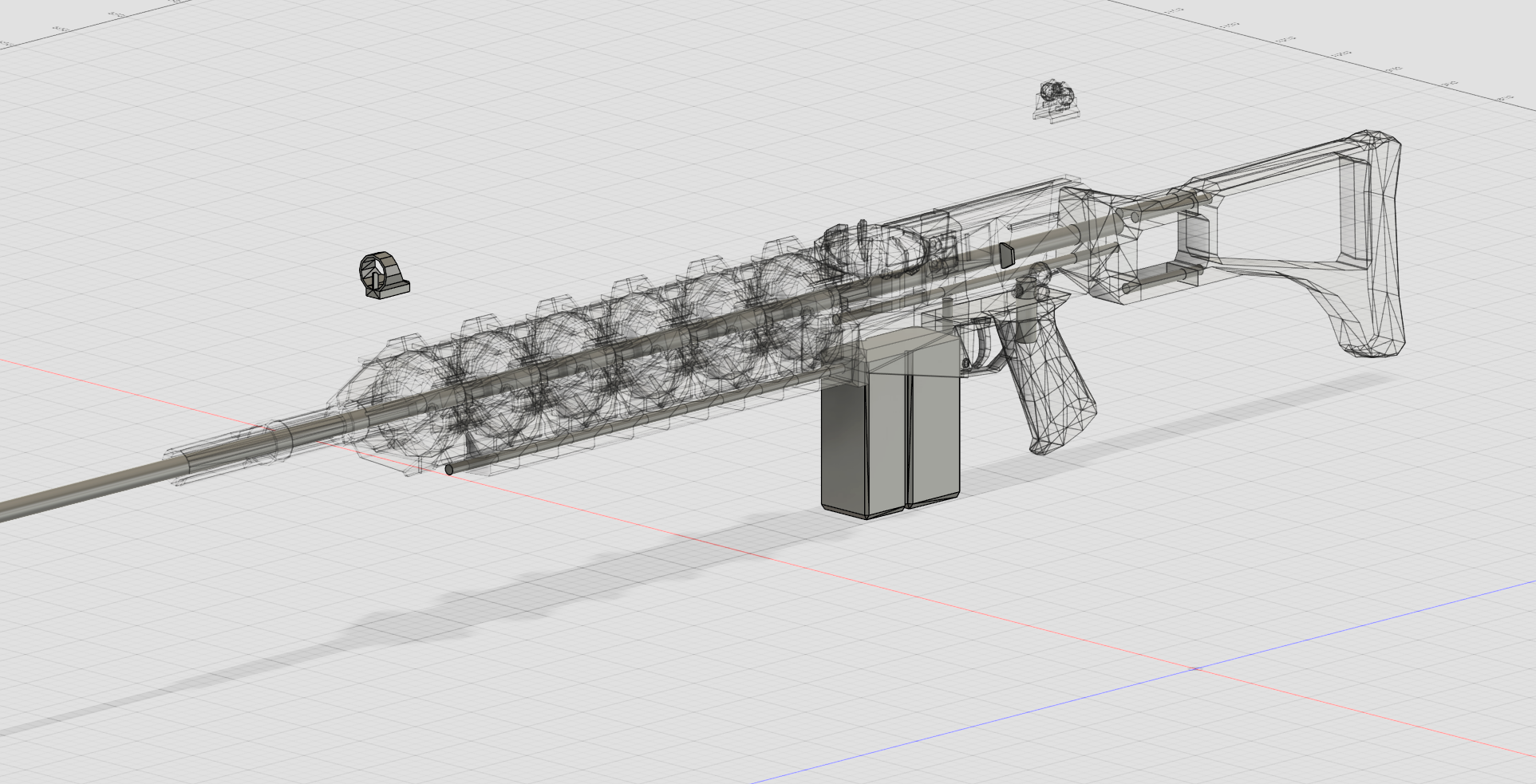

Sử dụng tệp lưới Anomaly làm tham chiếu, tôi đã cẩn thận làm rắn chắc đối tượng để nó phù hợp cho việc in 3D. Sau đó, tôi tiến hành các sửa đổi sau:

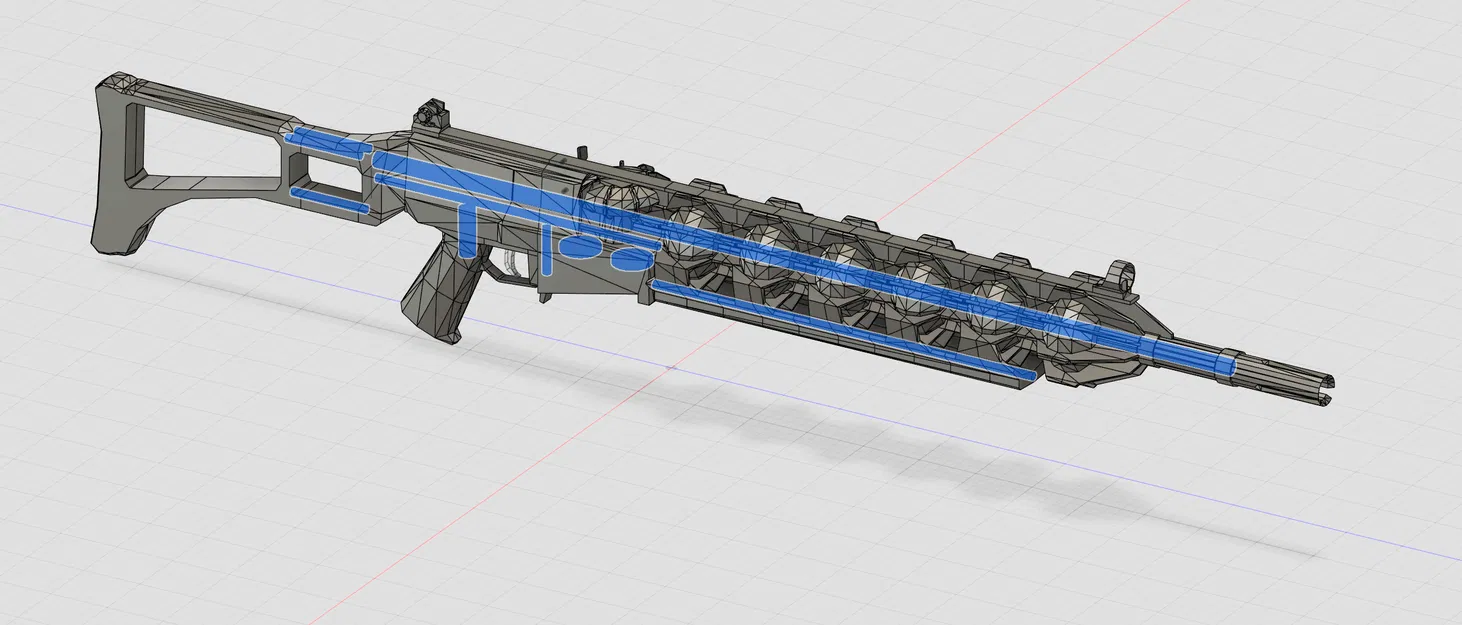

• Tôi đã điều chỉnh hình học của các bộ phận khác nhau của đạo cụ để chứa các thanh gỗ, chúng làm tăng đáng kể độ bền của đạo cụ.
• Tôi đã kéo dài phần tay cầm ở phía trước bộ phận nhận (nơi có ổ đạn), vì vậy giờ đây nó nằm sát với bộ phận nhận. Tôi đã thêm một cánh nhỏ sang trọng vào đó để trông giống nguyên bản, nhưng việc bộ phận này khớp với bộ phận nhận sẽ che đi thanh gỗ và cũng cung cấp cho bạn một bề mặt phẳng để dán keo.
• Có hai phiên bản của tệp bộ phận nhận và ổ đạn - có và không có nam châm. Tôi đã in của mình bằng nam châm, tuy nhiên cuối cùng tôi chỉ dán ổ đạn lại để cố định nó. Trường hợp sử dụng của bạn có thể khác.
• Ngoài ra còn có ổ đạn tiêu chuẩn "10 viên" và ổ đạn mở rộng "15 viên". Cá nhân tôi nghĩ ổ đạn "15 viên" chụp ảnh đẹp hơn, nhưng ổ đạn "10 viên" là bản sao chính xác.

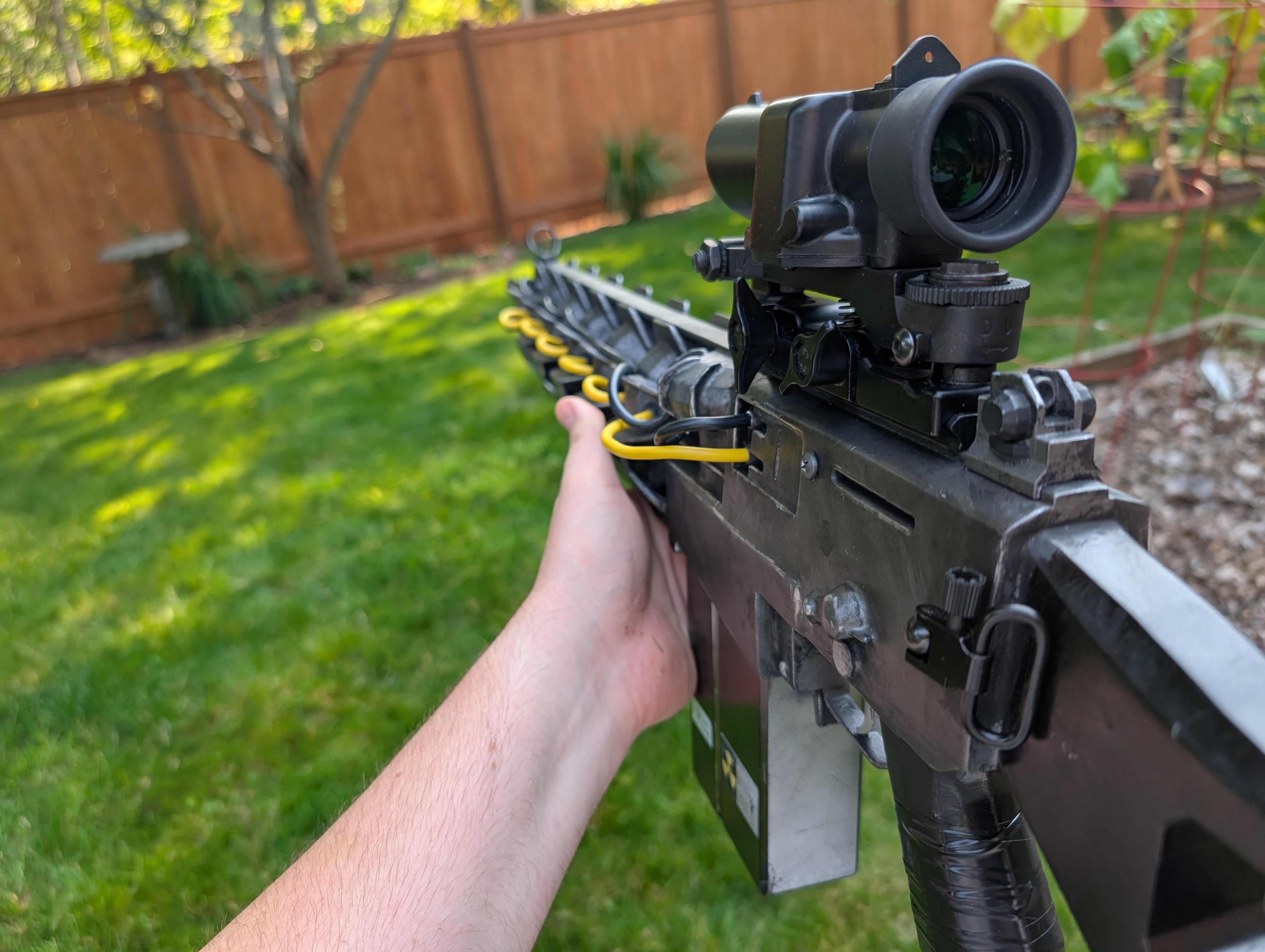

• Tôi đã bao gồm một tệp ray Picatinny/Weaver có thể được lắp vào đỉnh bộ phận nhận, tuy nhiên tôi khuyên bạn nên đầu tư vào một ray kim loại nếu bạn định sử dụng ống ngắm thực tế như tôi.
• Tôi đã mở các lỗ dây trên nòng để hỗ trợ dây điện có OD 4.5mm. Tôi không khuyên bạn nên sử dụng kích thước lớn hơn thế này.

Nói chung, nó đã lắp ráp khá tốt sau khi tôi tìm ra các vấn đề! Mô hình gốc ở tình trạng khá tệ, vì vậy một số thỏa hiệp đã được thực hiện về những gì có thể in được và những gì có thể đạt được trong quá trình xử lý hậu kỳ.

Chúc bạn săn bắn tốt, Stalker.

Hướng dẫn In

Filament / Cài đặt Đề xuất

Tôi thực sự khuyên bạn nên sử dụng PETG hoặc PLA+.

Cá nhân tôi đã sử dụng BambuLab PETG-HF màu đen ở mức .16mm, 4 vòng tường và 15% độ lấp đầy gyroid.

Thứ tự In

In tất cả các tệp ngoại trừ:

• Chọn một phiên bản của Receiver_B và loại Magazine bạn muốn.

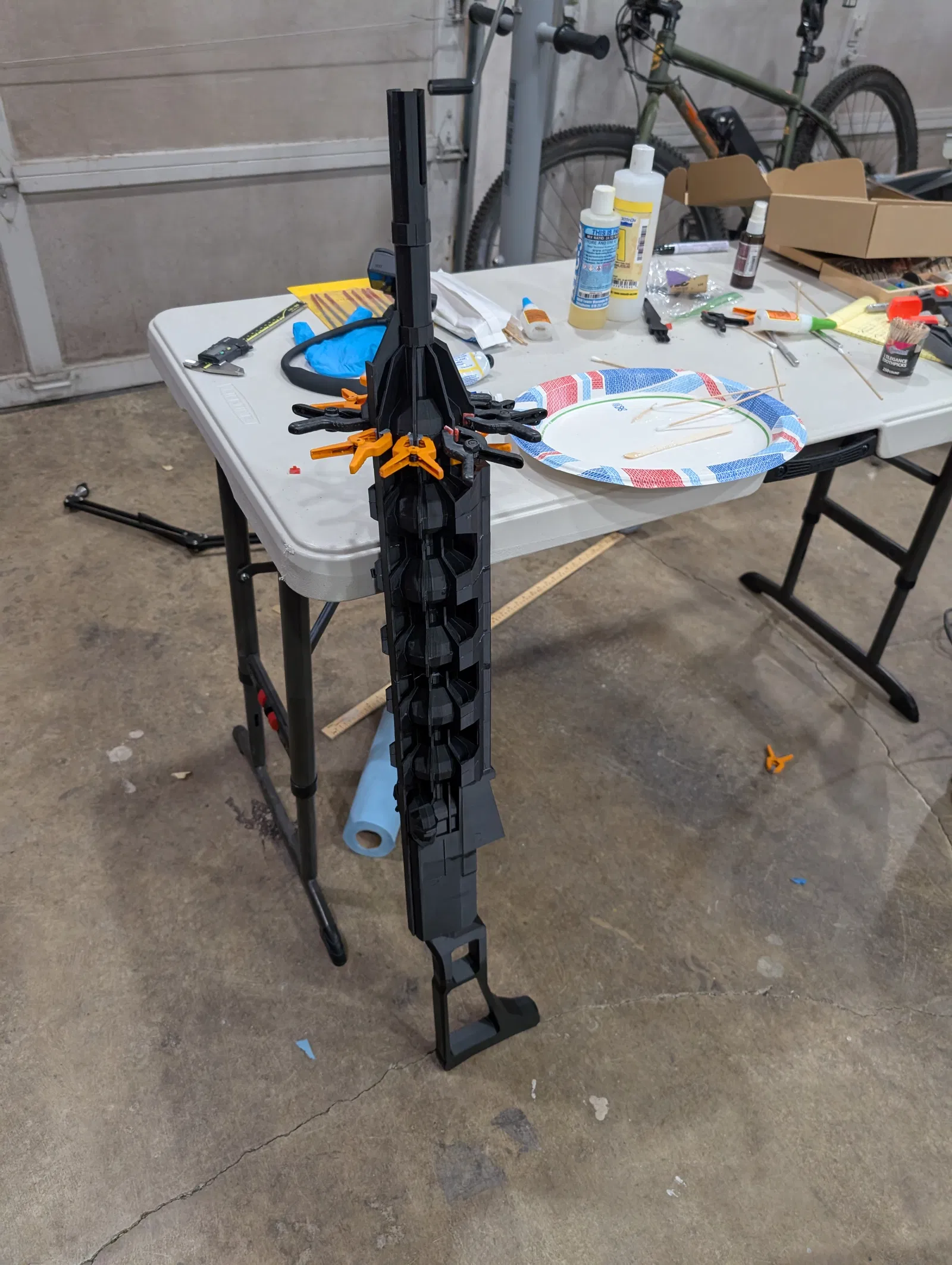

Lắp ráp

Xem bên dưới để biết danh sách vật liệu. Thứ tự lắp ráp gần đúng nên như sau (điều chỉnh theo quy trình làm việc của bạn)

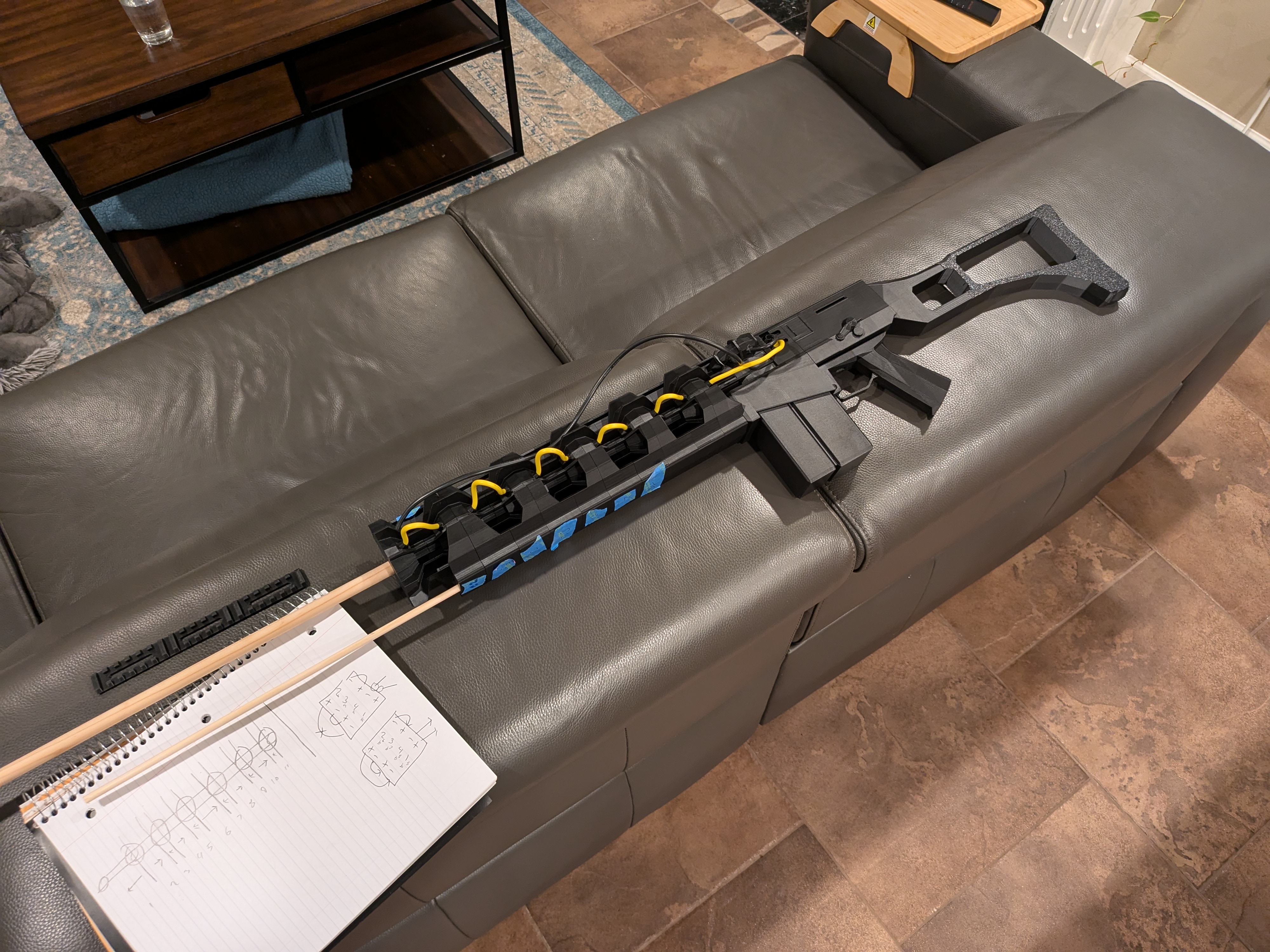

1. Gắn Stock A vào B bằng 3 thanh gỗ
2. Gắn Trigger Group vào Receiver A bằng 2 thanh Trigger Group
3. Gắn Receiver B vào A vào Stock bằng các thanh Main & Receiver
4. Bắt đầu lắp ráp Nòng, kết nối Barrel_A1 với Receiver_B. Chèn Handguard Dowel giữa Barrel_A1 và Receiver_B, nhưng không gắn vĩnh viễn cho đến khi hoàn tất.
5. Bắt đầu xếp các bộ phận nòng. Barrel_A2 dán vào Barrel_A1, B_1 vào A_2, B_2 vào B_1, v.v.
6. Barrel_E2 là phần cuối của tay cầm, gắn vĩnh viễn thanh gỗ vào thời điểm này.
7. Hoàn thành bản dựng với Barrel_F1 và Barrel_F2.

Tôi khuyên bạn nên sử dụng keo epoxy 2 thành phần thay vì Super Glue vì epoxy sẽ có "độ đàn hồi" hơn một chút, mang lại đạo cụ chức năng hơn. Tuy nhiên, keo CA cũng có thể dùng tạm.

Vật liệu

Tìm nguồn cung cấp các thanh gỗ sau:

Thanh gỗ OD 1/2":

• Thanh chính ~760mm
• Thanh Grip 1 ~40mm

Thanh gỗ OD 1/4":

• Thanh Grip 2 ~40mm
• Thanh Tay cầm ~337mm
• Thanh bộ phận nhận ~250mm
• 3x Thanh Cổ ~66mm

Chiều dài là gần đúng, và tôi khuyên bạn nên kiểm tra lại chiều dài thanh gỗ trước khi bắt đầu dán. Lắp ghép vừa khít là được, nhưng tôi khuyên bạn nên nới lỏng hơn một chút để có thể bơm nhiều keo epoxy hơn vào các lỗ thanh gỗ.

Tùy chọn

• Dây điện màu đen/vàng OD 4.5mm cho hiệu ứng dây điện thực tế.
• Nam châm Neodymium 32x2mm tùy thích
• Ray picatinny/weaver kim loại + vít phù hợp
• Ống ngắm
• Vòng dây đeo nếu bạn muốn gắn dây đeo. Khuyên bạn nên vặn vào phía sau bộ phận nhận.

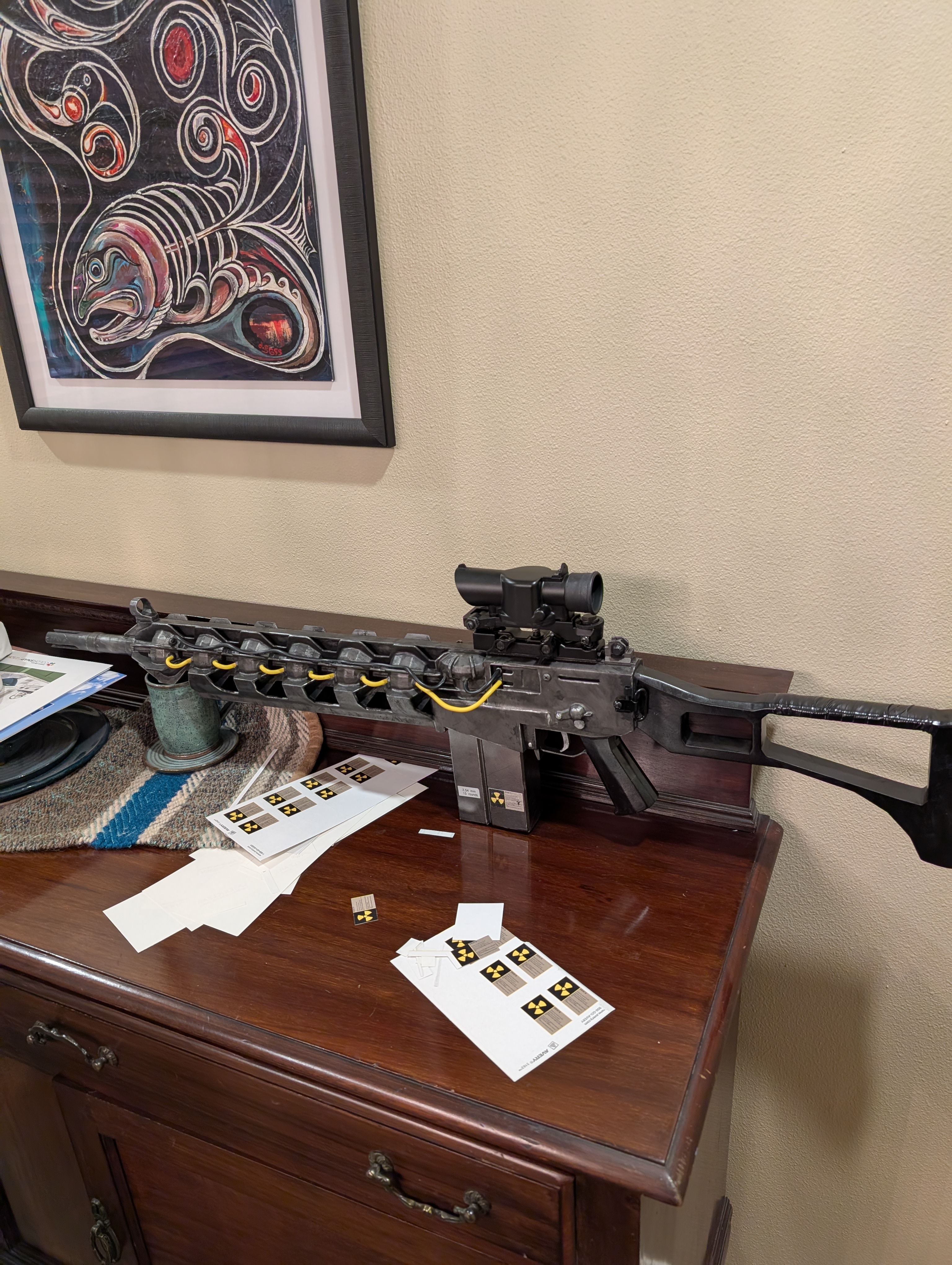

• Máy in nhãn cho các decal ổ đạn.

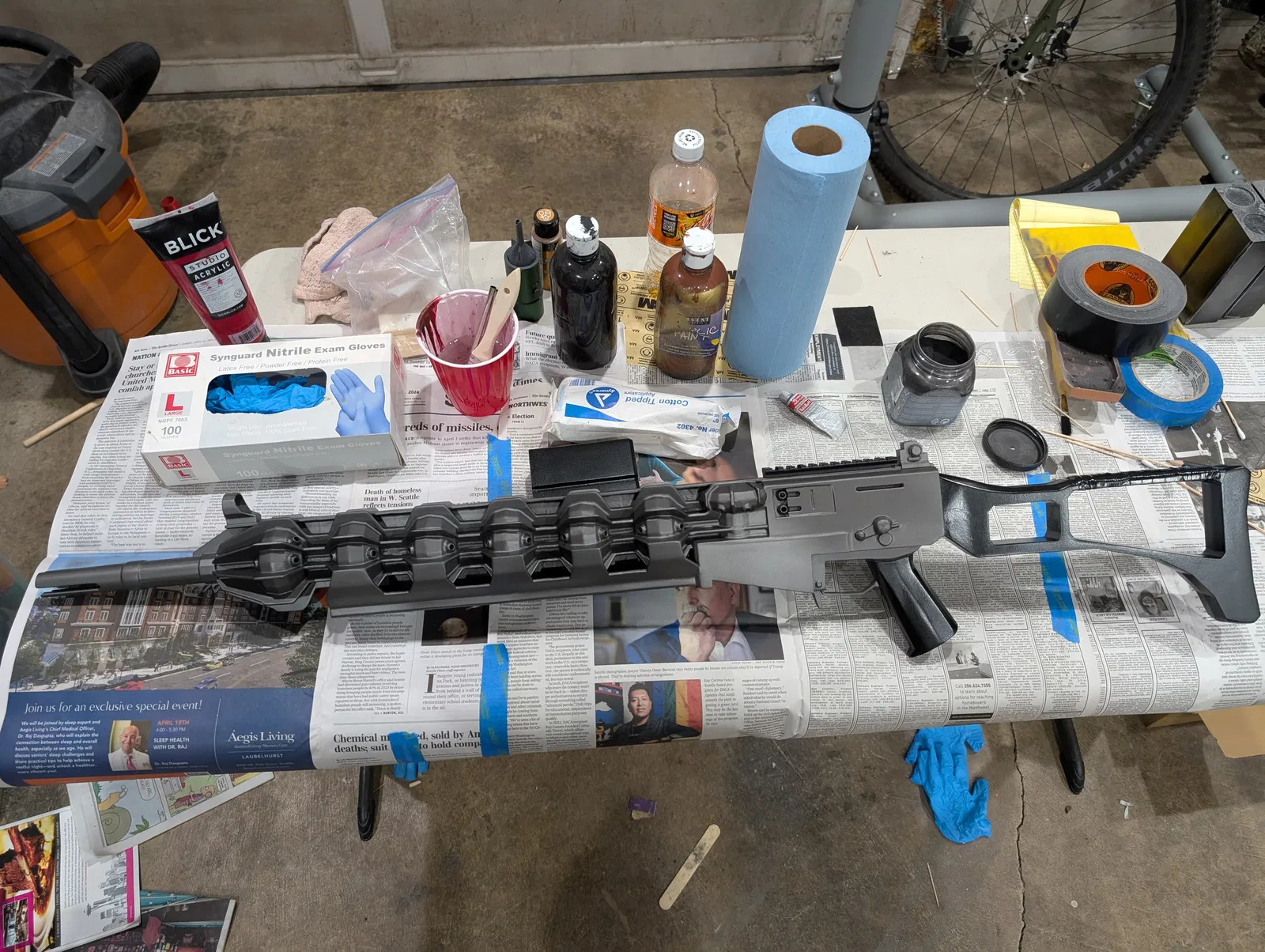

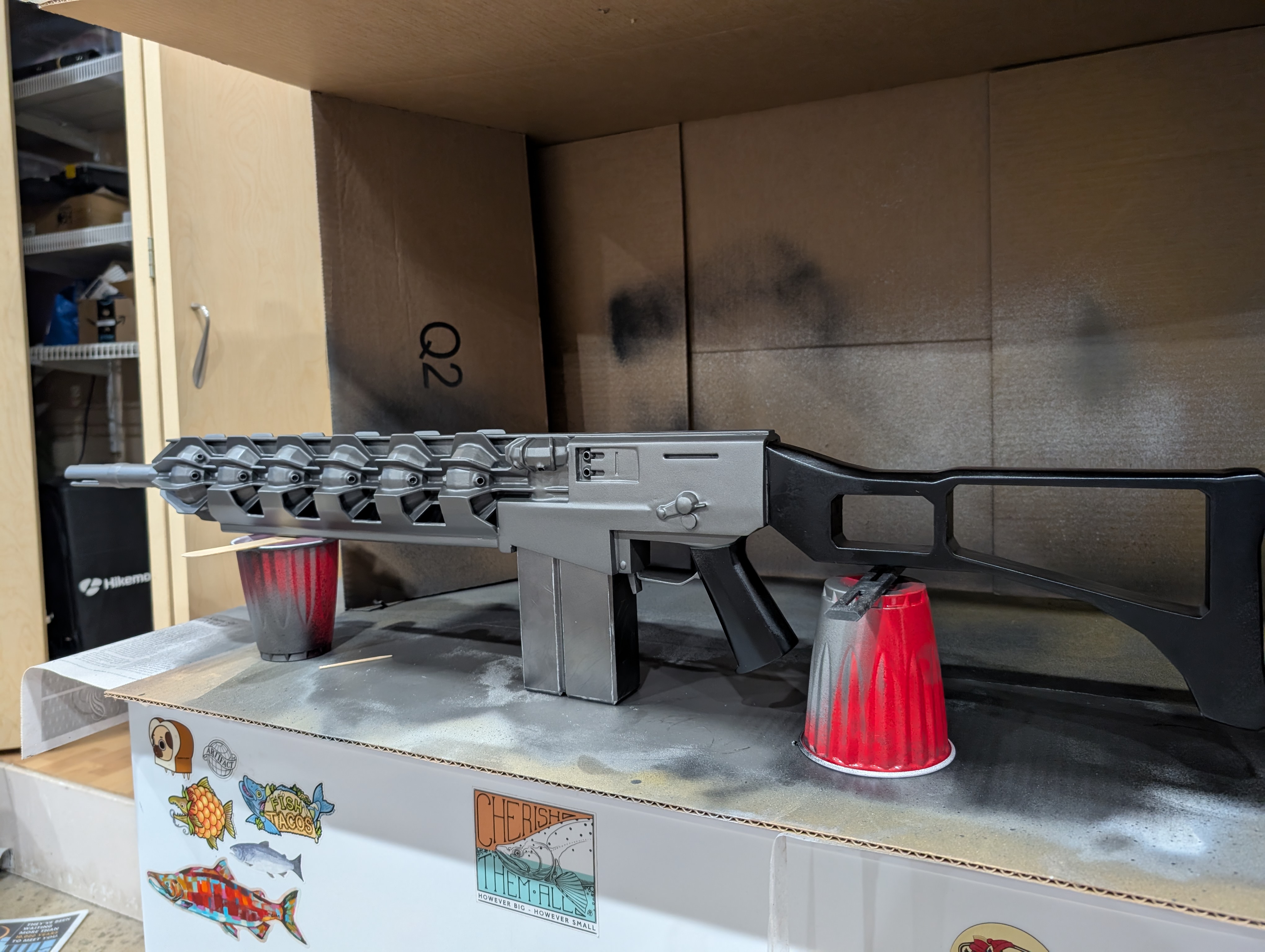

Hoàn thiện Đạo cụ

Tôi đang làm một bài đăng blog về vấn đề này, mặc dù không có cách nào "đúng" để làm. Đừng ngần ngại lấy cảm hứng từ của tôi!

Nhật ký thay đổi

• 2024-09-06: Phát hành ban đầu

Cần làm

• Hoàn thành việc tạo lưới lại ống ngắm SUSAT "nguyên bản"; có một phần lớn bị trôi nổi nên tôi đang gặp khó khăn trong việc tìm ra cách tốt nhất để xử lý điều đó một cách thực tế và thẩm mỹ. Tôi tiếp tục khuyên bạn nên mua một ống ngắm bản sao airsoft.
• Tìm hiểu cách chế tạo một dụng cụ uốn dây để có được "cuộn dây từ" như những "viên" gauss... được cho là có. Tôi đã bỏ qua bước đó trong quá trình xử lý hậu kỳ.
