Hộp nối chống nước WAGO đa cấu hình 2 (Miễn phí)

Hộp nối WAGO đa cấu hình V2 – Chống nước và gắn trụ

Đây là phiên bản thế hệ tiếp theo của hộp nối WAGO đa cấu hình gốc – giờ đây được nâng cấp với các tính năng mới mạnh mẽ để đáp ứng các yêu cầu thực tế.

XEM TẤT CẢ CÁC CẤU HÌNH TẠI ĐÂY:

🔧 Các tính năng chính:

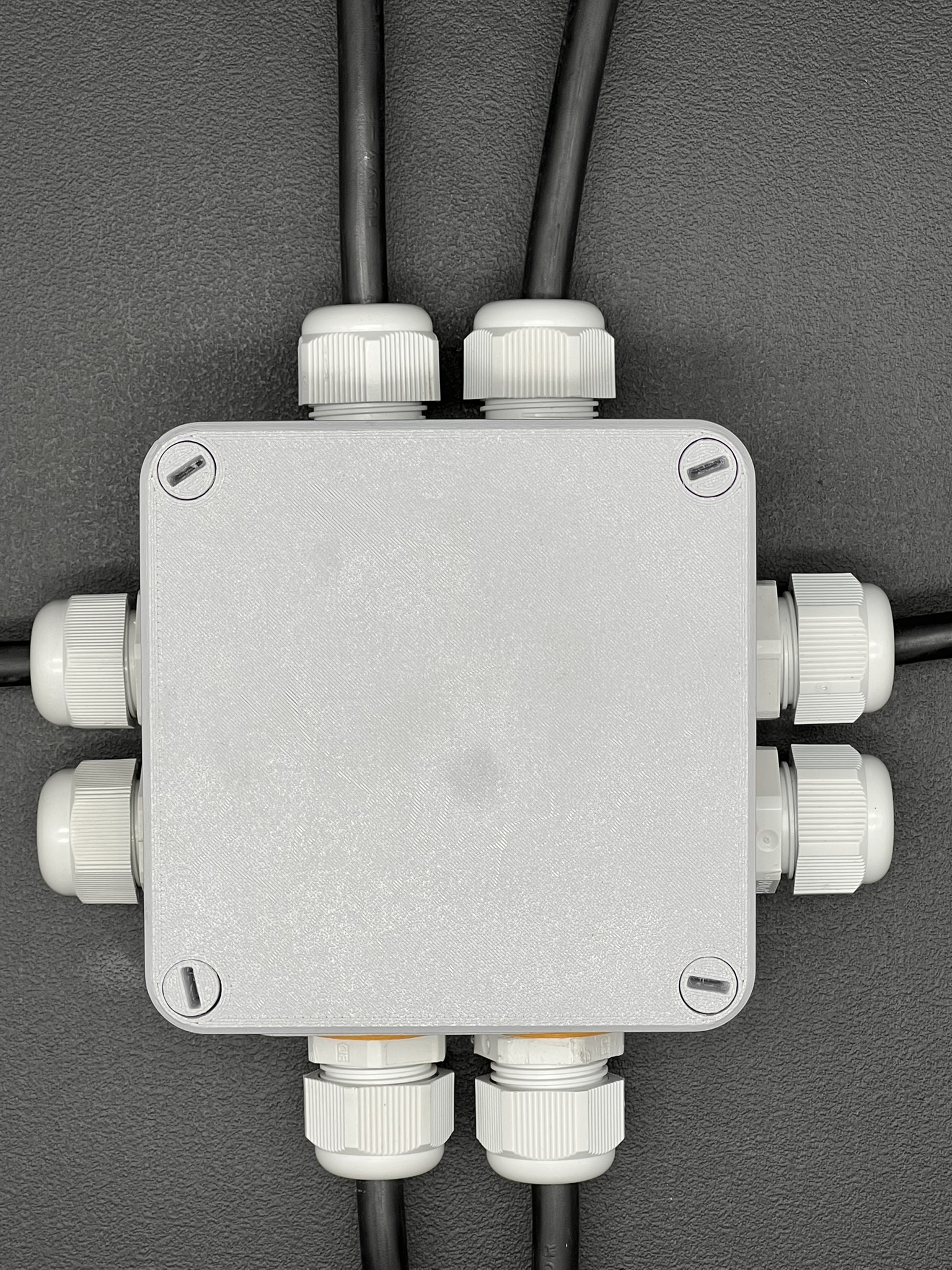

Thiết kế chống nước (có video thử nghiệm): Vỏ kín hoàn toàn, đã được thử nghiệm và xác minh để giữ cho các kết nối của bạn khô ráo. Lý tưởng cho môi trường ngoài trời hoặc khắc nghiệt.

Để đạt được độ kín phù hợp, chúng tôi đã thiết kế các gioăng TPU in 3D cho nắp hoặc cho đầu nối cáp. Nên sử dụng sợi TPU 95A.

Tất cả các gioăng có thể được in riêng và sau đó lắp vào nắp hoặc gắn vào đầu nối cáp.

Không in được TPU? Không sao!

Đối với đầu nối cáp - Sử dụng gioăng đầu nối cáp kích thước M12/M16/M20 có sẵn trên thị trường.

Đối với nắp - Sử dụng gioăng xốp silicon:

https://www.amazon.de/Estresen-Silikon-Schaumstoff-Dichtungsstreifen-Schaumstoffstreifen-selbstgemachte-Schaumstoffschl%C3%A4uche/dp/B0D65NM87H?source=ps-sl-shoppingads-lpcontext&ref_=fplfs&smid=A3F9BH0X6OK0HQ&th=1

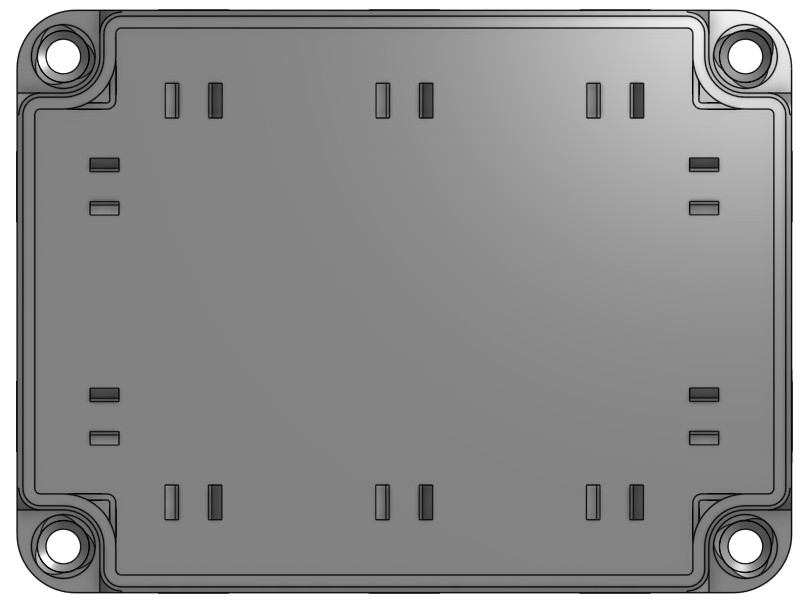

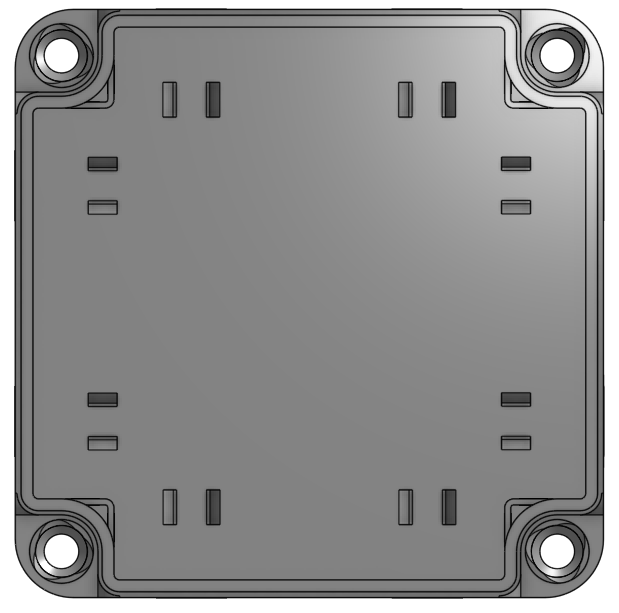

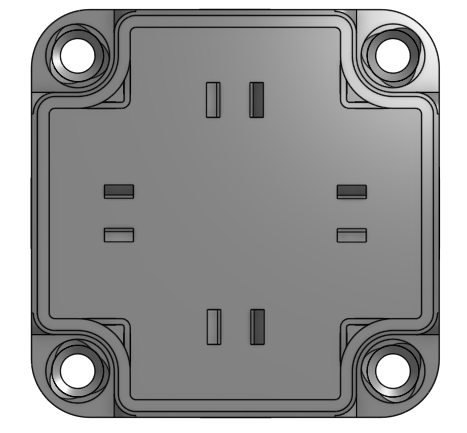

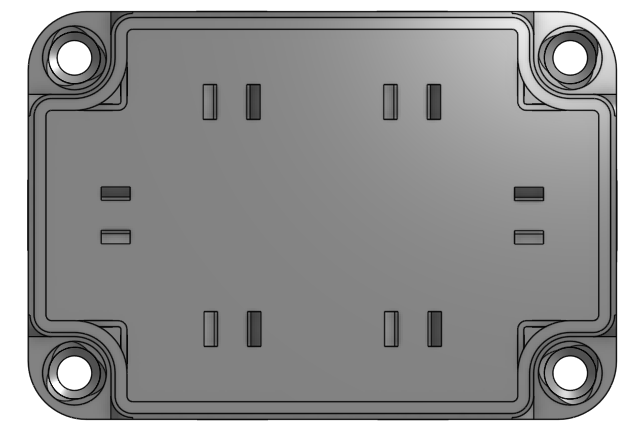

Nắp vặn in 3D: Giờ đây bao gồm các chốt in liền – không cần thêm phần cứng. Giữ mọi thứ chắc chắn và dễ lắp ráp.

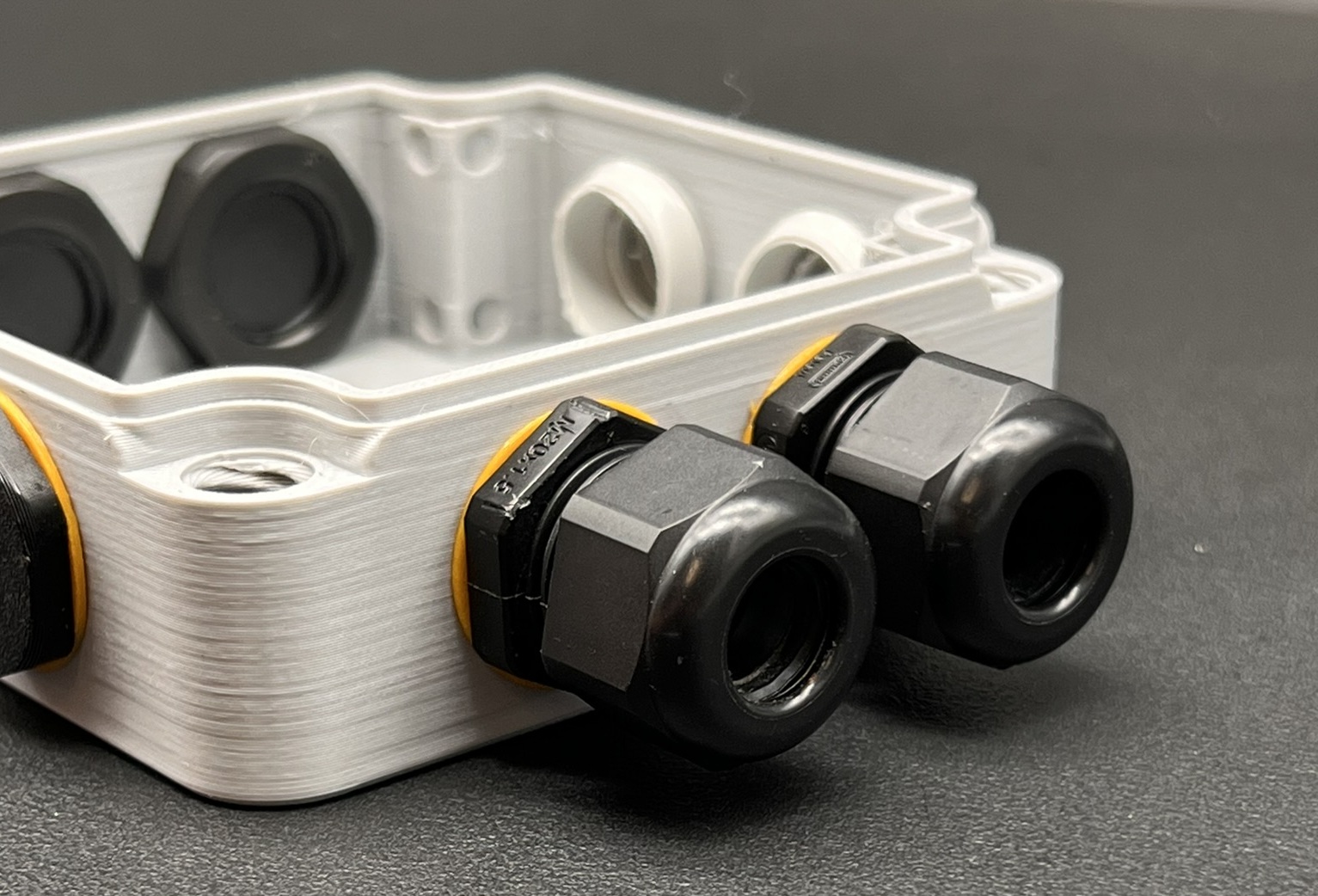

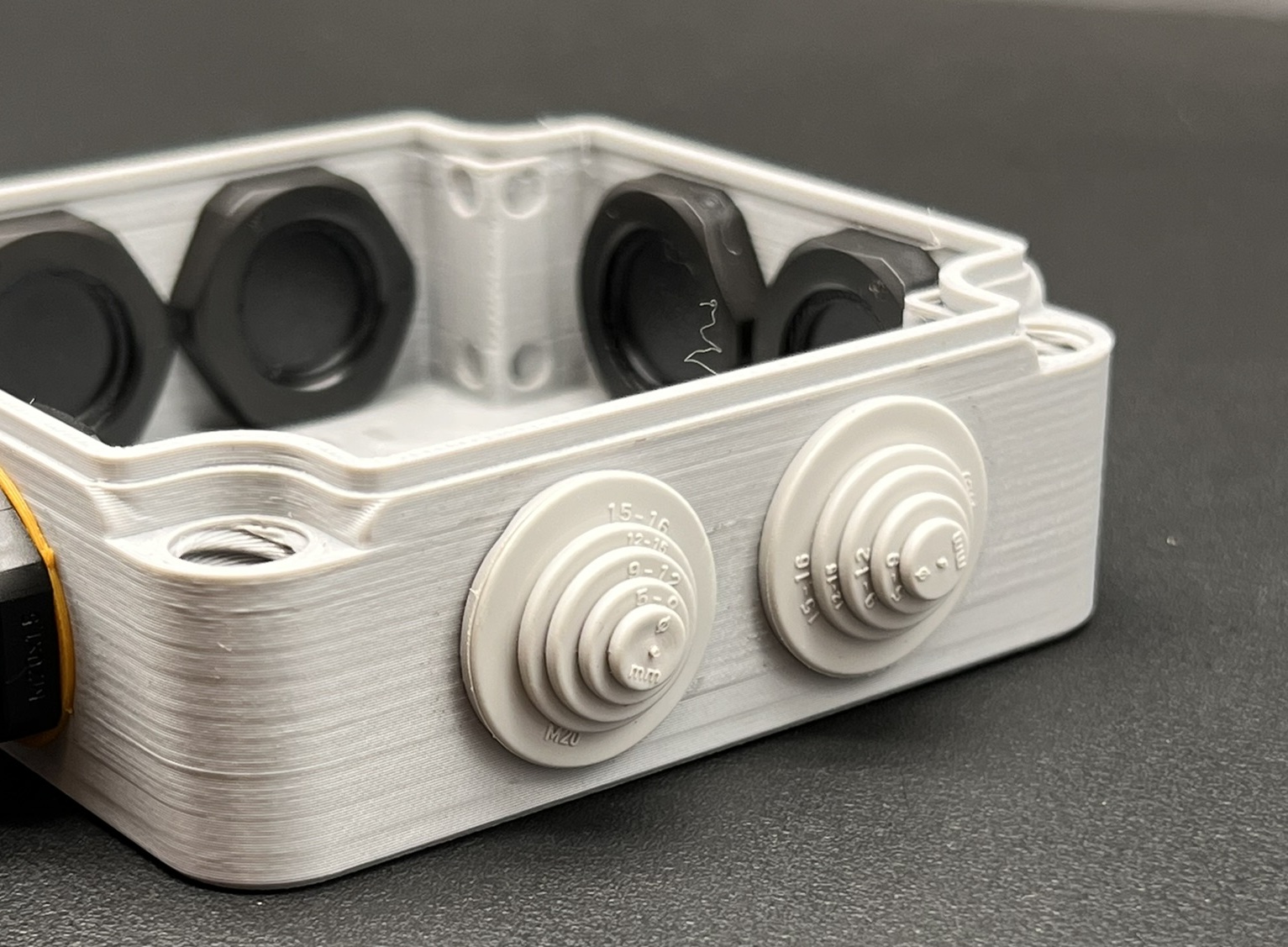

Hỗ trợ đầu nối cáp & grommets M12 / M16 / M20: Tương thích với các kích thước đầu nối cáp tiêu chuẩn, cho phép bạn tùy chỉnh hộp cho phù hợp với thiết lập dây điện của mình.

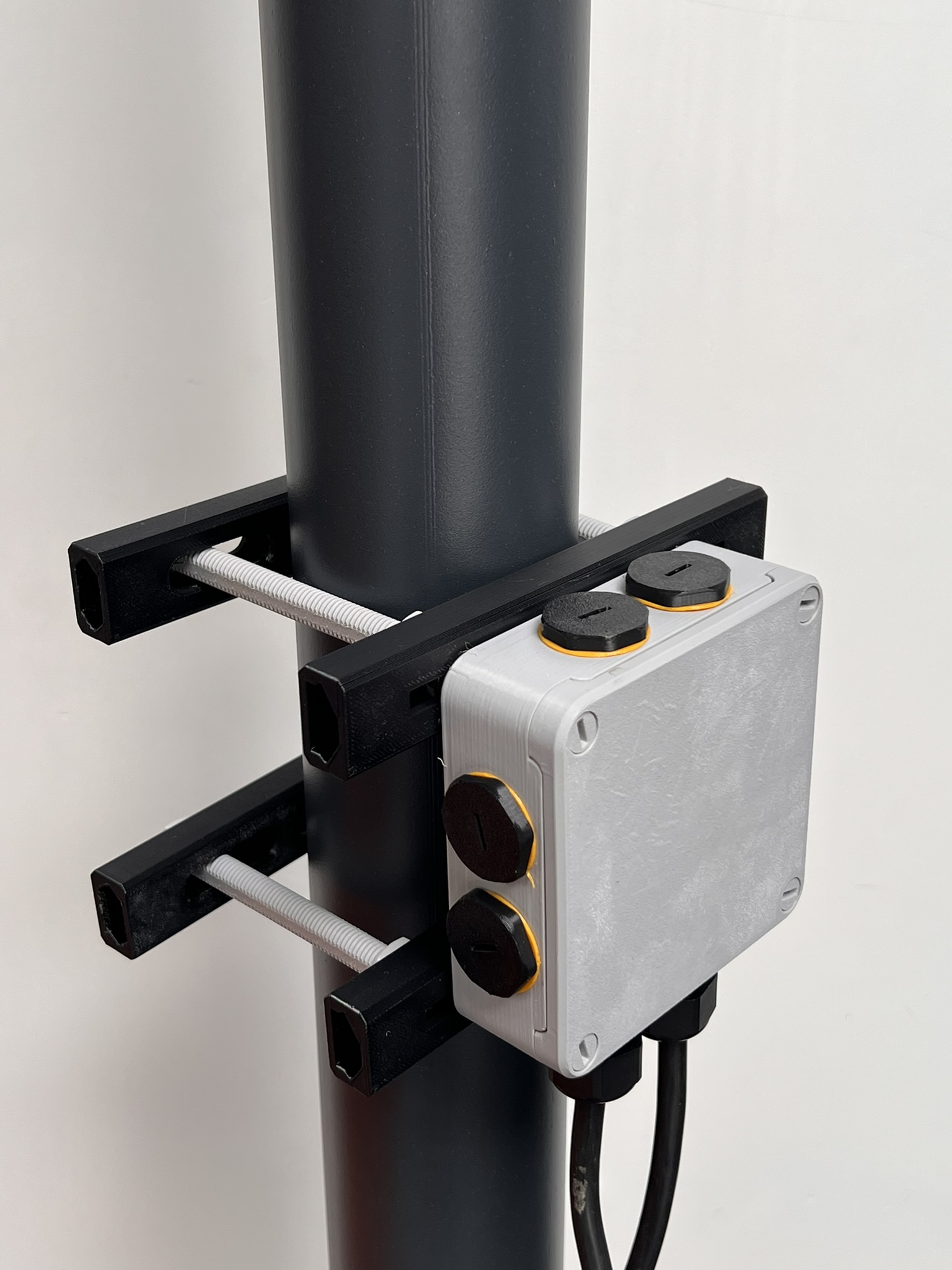

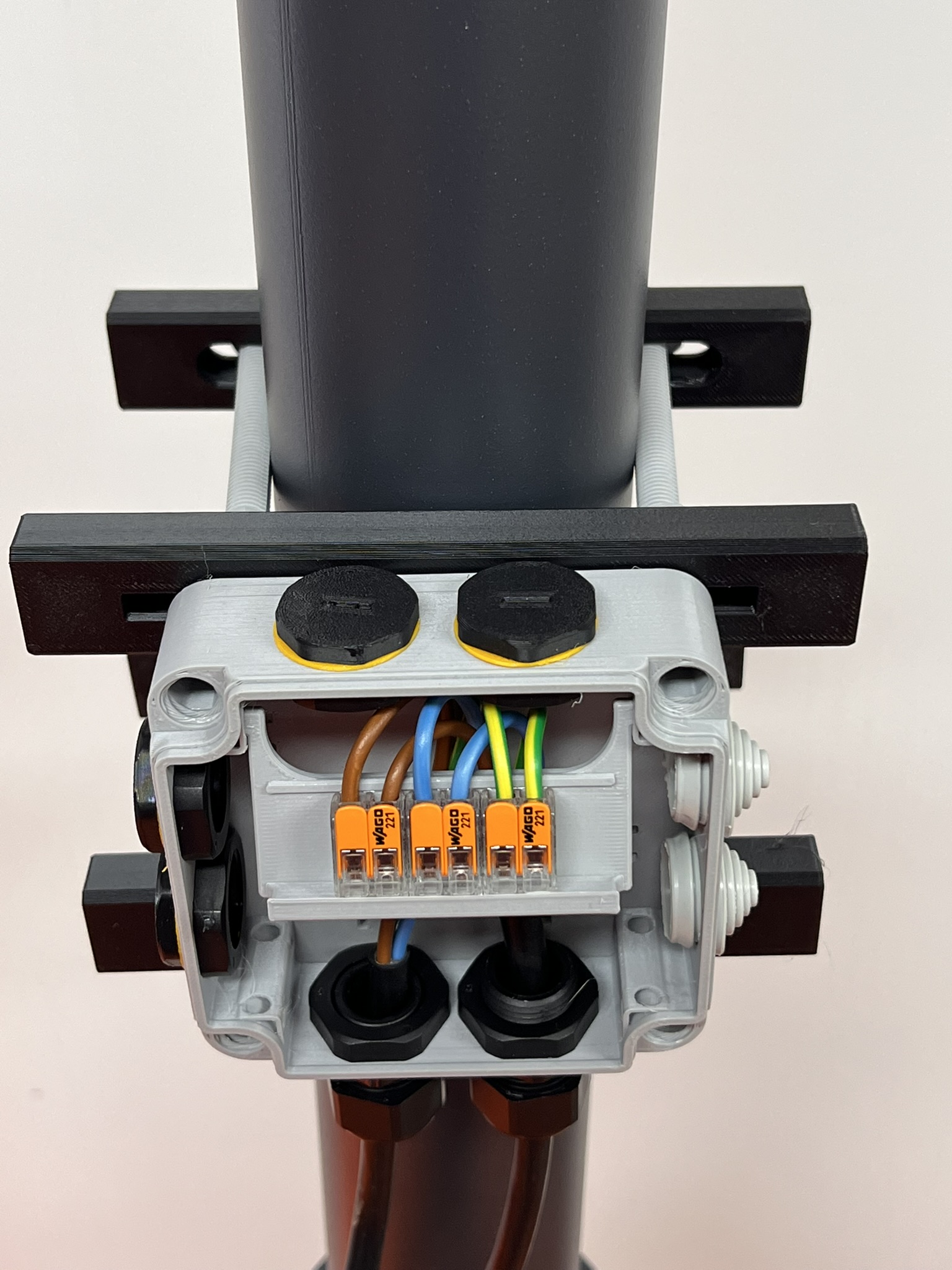

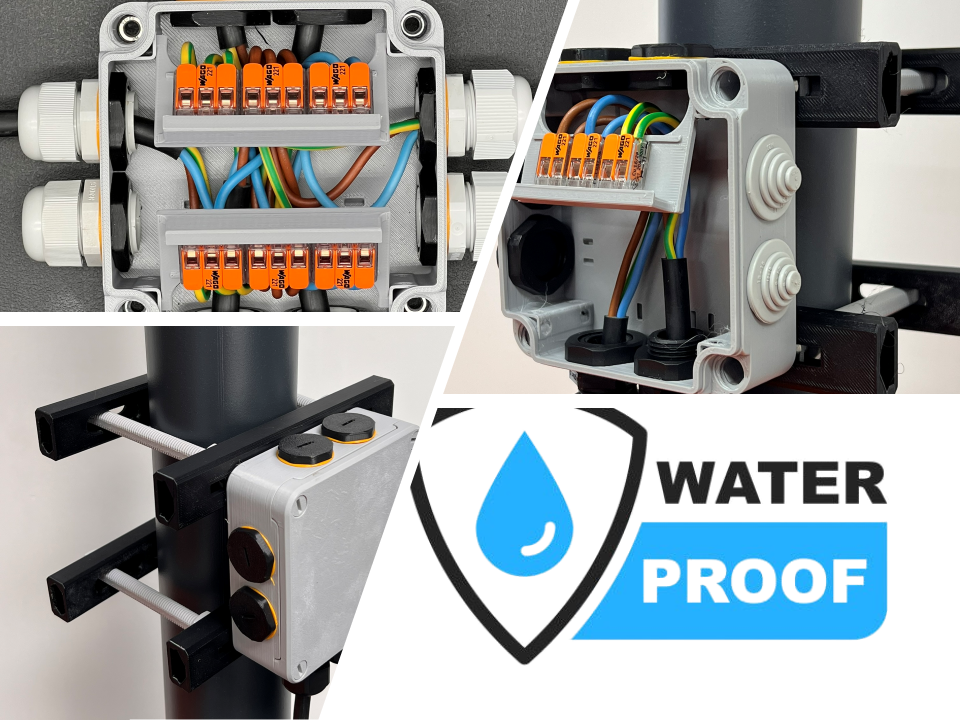

Sẵn sàng gắn trụ: Được thiết kế với các giá đỡ tùy chọn để gắn trụ – hoàn hảo cho các nút cảm biến, camera CCTV hoặc các cài đặt ngoài trời.

• Sử dụng các thanh ray và ốc vít in 3D để gắn hộp nối vào trụ. Các bộ phận được in phẳng, giúp chúng vừa chắc chắn vừa linh hoạt – những phẩm chất cần thiết để gắn chặt mà không bị nứt.

Điểm giữ dây cáp tích hợp: Các móc tích hợp để sắp xếp và cố định hệ thống dây điện của bạn bằng dây rút zip ngay bên trong hộp.

🧰 Lý tưởng cho:

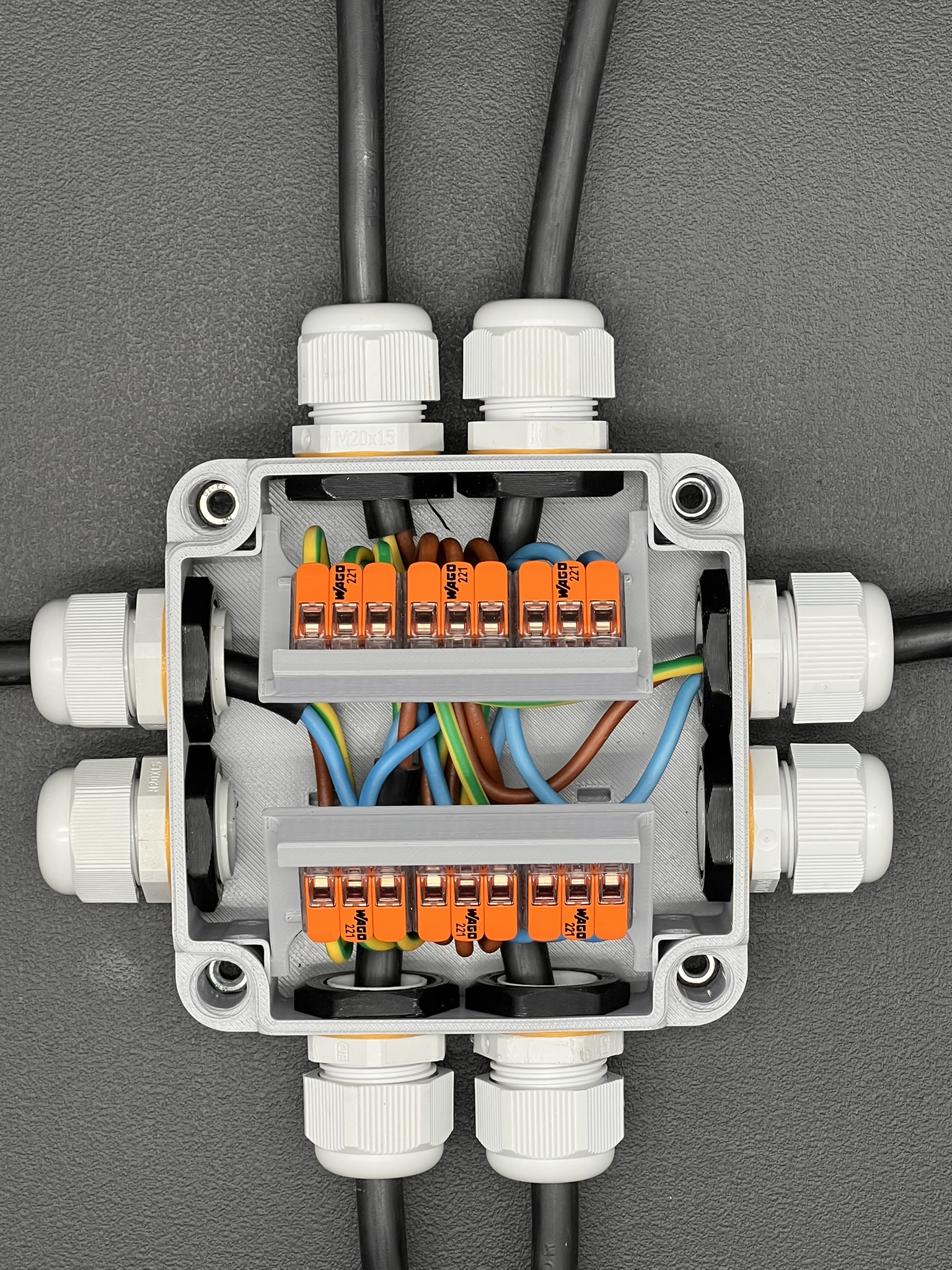

Các khối đấu cuối WAGO 221

Đấu dây nhà thông minh

Các nút cảm biến ngoài trời

Các dự án điện tử tùy chỉnh

Thiết lập mẫu công nghiệp và tại hiện trường

Mô hình này mang lại chức năng, sự linh hoạt và độ bền cần thiết cho các cài đặt trong thế giới thực — tất cả trong một gói in 3D hoàn chỉnh.

1X1

2X1

2X2

3X2

3X3

4X2

4X4

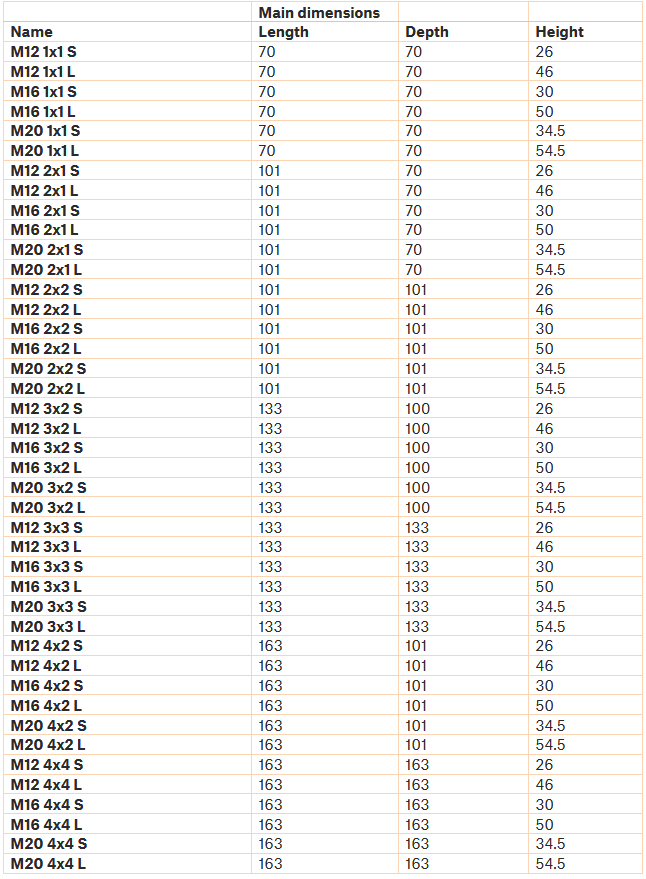

Xem danh sách kích thước của tất cả các loại có sẵn:

Mẹo in:

• Độ phân giải 0.2mm
• Chất liệu: PETG/ASA
• Chất liệu gioăng: TPU95A
• Infill: 100%

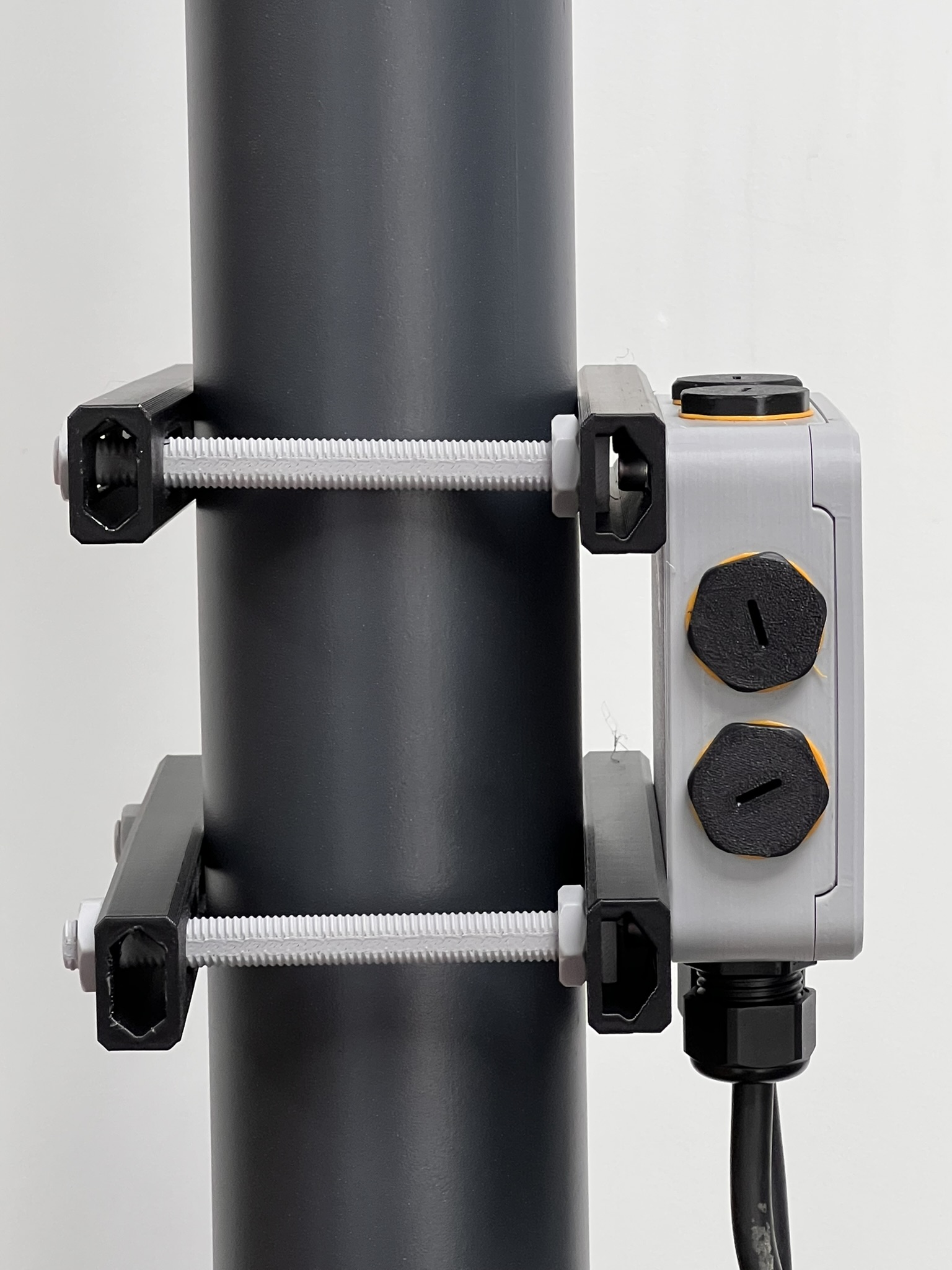

Lắp ráp gắn trụ:

BƯỚC 1

Lắp 4x đai ốc M5 vào các khe

BƯỚC 2

Kết nối thanh ray 1 với hộp bằng bu lông M5

BƯỚC 3

Lắp các thanh vào thanh ray 1

BƯỚC 4

Kéo các thanh ray 2 qua các thanh và siết chặt bằng đai ốc.

LƯU Ý:

Mỗi Hộp bao gồm các lỗ như các đối tượng riêng biệt cho phép bạn giữ hoặc xóa chúng. Nếu bạn chỉ muốn sử dụng một số lỗ được mở thì hãy xóa các lỗ tương ứng theo ý muốn.

Chất liệu khuyến nghị cho an toàn

Do có dòng điện, bạn nên sử dụng sợi PETG được chứng nhận UL, tự dập tắt để in hộp nối này. Chất liệu này đặc biệt phù hợp cho vỏ và các bộ phận cách điện trong điện tử do đặc tính chống cháy của nó, đảm bảo thêm một lớp an toàn và tuân thủ các tiêu chuẩn điện.

Tùy chọn in 3D

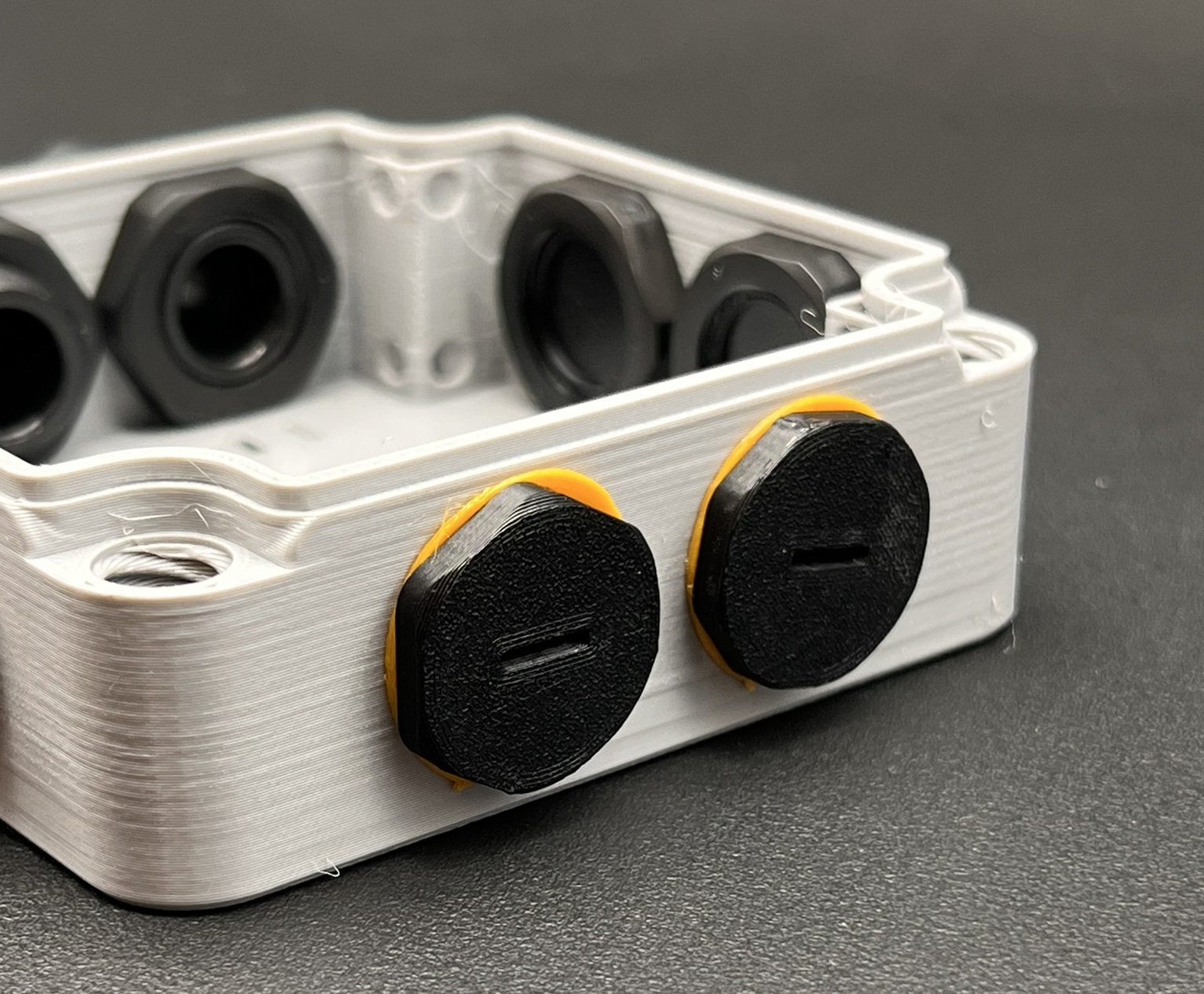

Đối với những ai ưa thích giải pháp in 3D hoàn chỉnh, hộp hỗ trợ các đầu nối cáp in 3D tùy chỉnh với đường kính lỗ dây từ 4–10mm. Các lỗ cáp không sử dụng có thể được bịt kín bằng các đầu nối dạng vít, đảm bảo thiết lập tùy chỉnh hoàn toàn theo nhu cầu của bạn.

Hãy thử Phiên bản 1X2 Ngay Hôm Nay

Bắt đầu với cấu hình 1X2 này và khám phá tính dễ sử dụng và khả năng thích ứng của nó. Hãy theo dõi để cập nhật các biến thể khác của thiết kế này, sẽ được tải lên sớm. Theo dõi chúng tôi để nhận thông báo và các thiết kế mới đáp ứng mọi nhu cầu về dây điện của bạn!
