Mod Adapter Nhanh PTFE (PC4-M10) Mở Rộng cho Hộp Vật Liệu Prusa [V3]

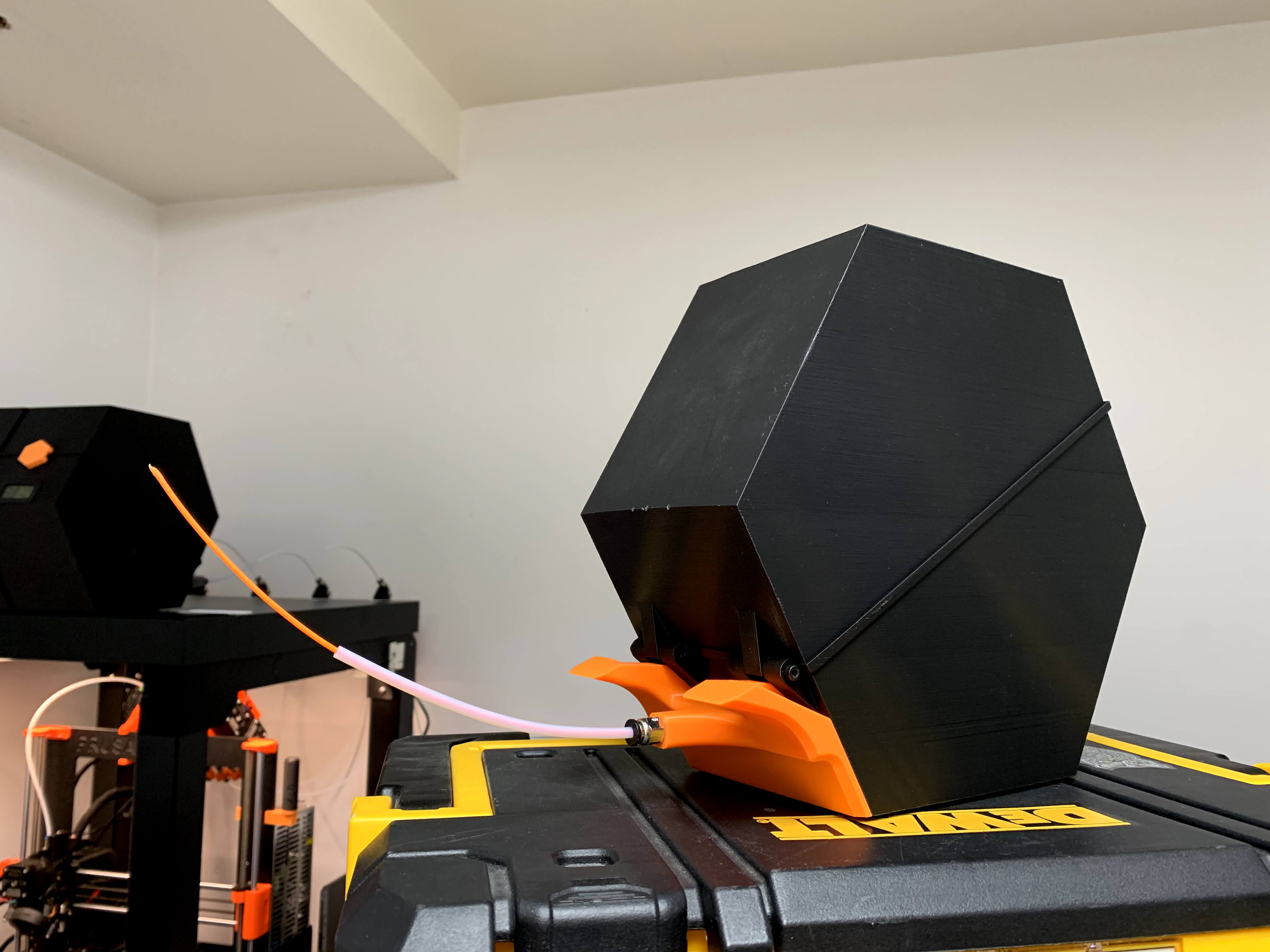

Cái này giúp bạn xài Hộp đựng vật liệu của Prusa (không phải bản treo tường) với kẹp ống PTFE.

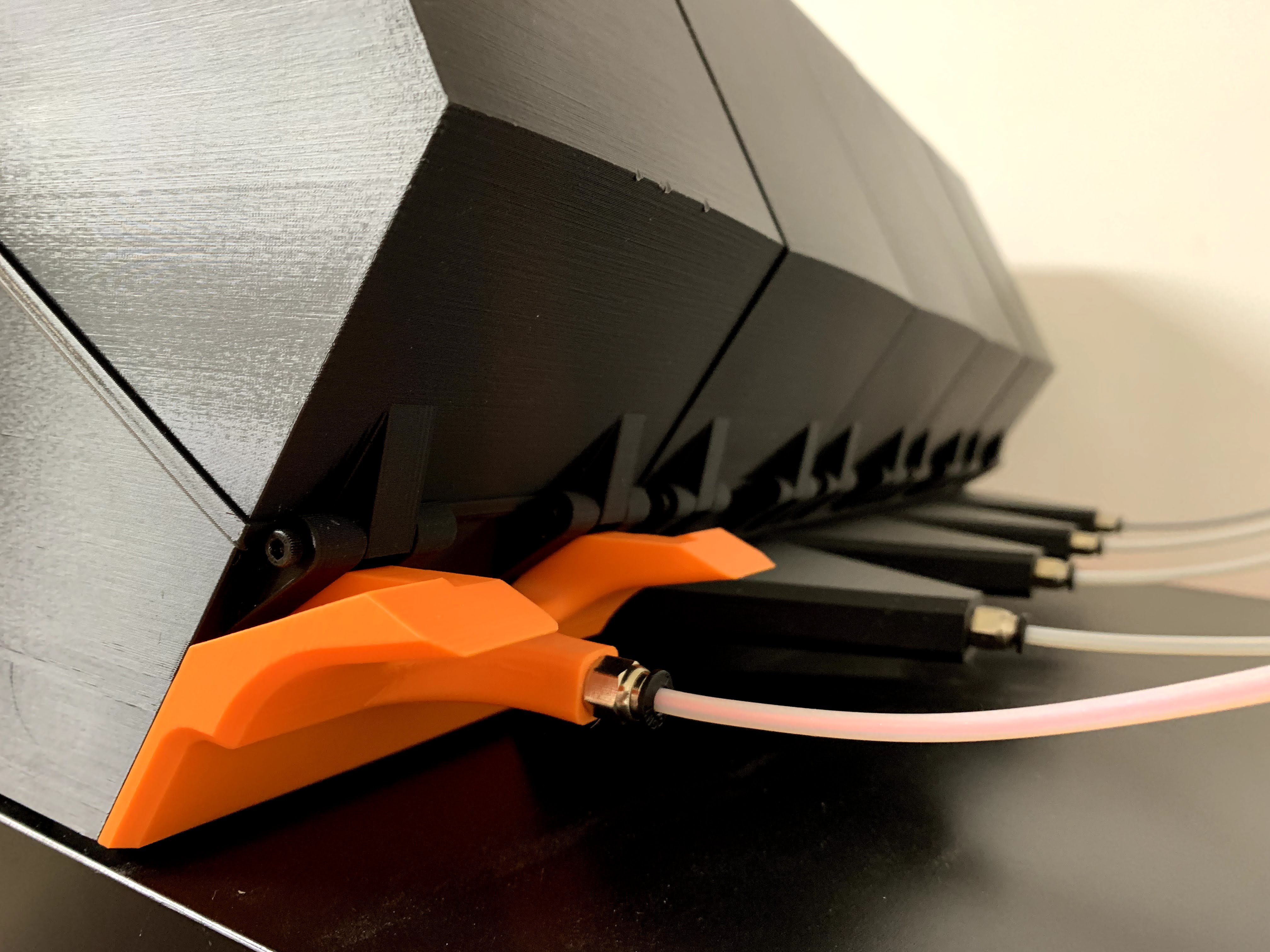

Bạn không cần in lại cả cái hộp đâu! Phần này chỉ cần gắn vào mặt sau của hộp zin bằng mấy con ốc cũ (mình xài ốc M3 10mm là chuẩn luôn.)

..........................

Cái mod này hoạt động tốt nhất khi bạn vát mép đầu ống PTFE để vật liệu đi vào mượt mà.

Mình xài cái dụng cụ này để vát mép bên trong ống nè:

..........................

Phiên bản 3 của bộ adapter PTFE cho Hộp đựng vật liệu Prusa đã sửa hai vấn đề:

Khi mở nắp, vật liệu của bạn sẽ không còn bị cái nắp đè lên nữa. Mấy cuộn vật liệu dễ gãy của mình đã từng bị gãy vì cái này.

Cái này tận dụng khe thoát vật liệu rộng trên hộp. Khi vật liệu bung ra, nó sẽ tự động di chuyển qua lại theo vòng quấn của spool. Prusa thiết kế hộp đựng của họ cũng có tính đến điều này. Thiết kế cũ của mình buộc vật liệu phải đi ra khỏi hộp ở giữa khe thoát rộng đó.

Toàn bộ thiết kế này ban đầu là để giảm lực tác động lên vật liệu khi nó được dẫn vào giữa khe thoát.

Cập nhật V3!

• Mình đã thiết kế lại cái này từ đầu!
• Hóa ra ren mình đang dùng bị sai bước ren 0.1mm. Mình phải tạo ren tùy chỉnh trong Fusion360 và giờ thì đã sửa xong rồi.

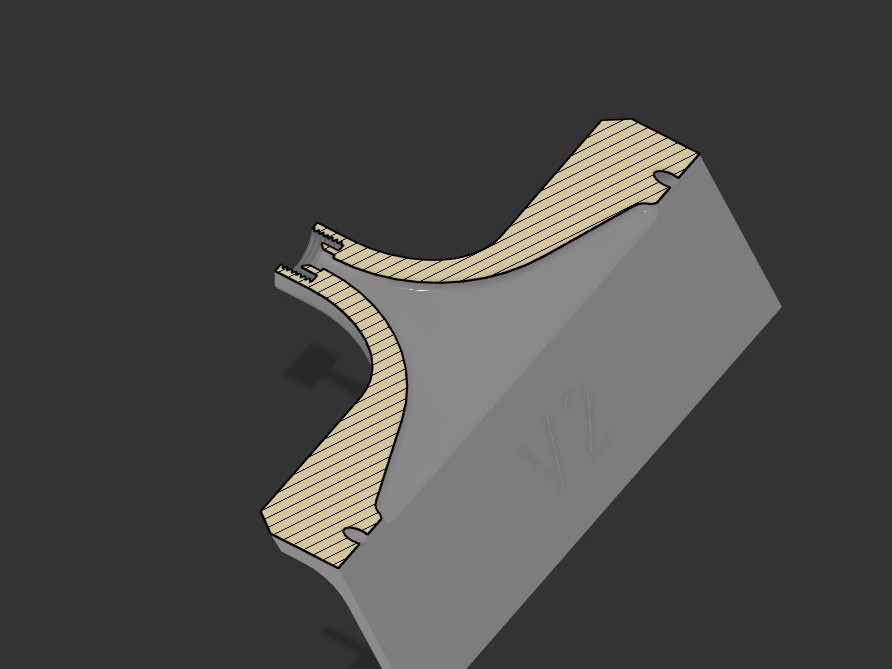

• Mình đã làm cho đường đi của vật liệu uốn cong dần.

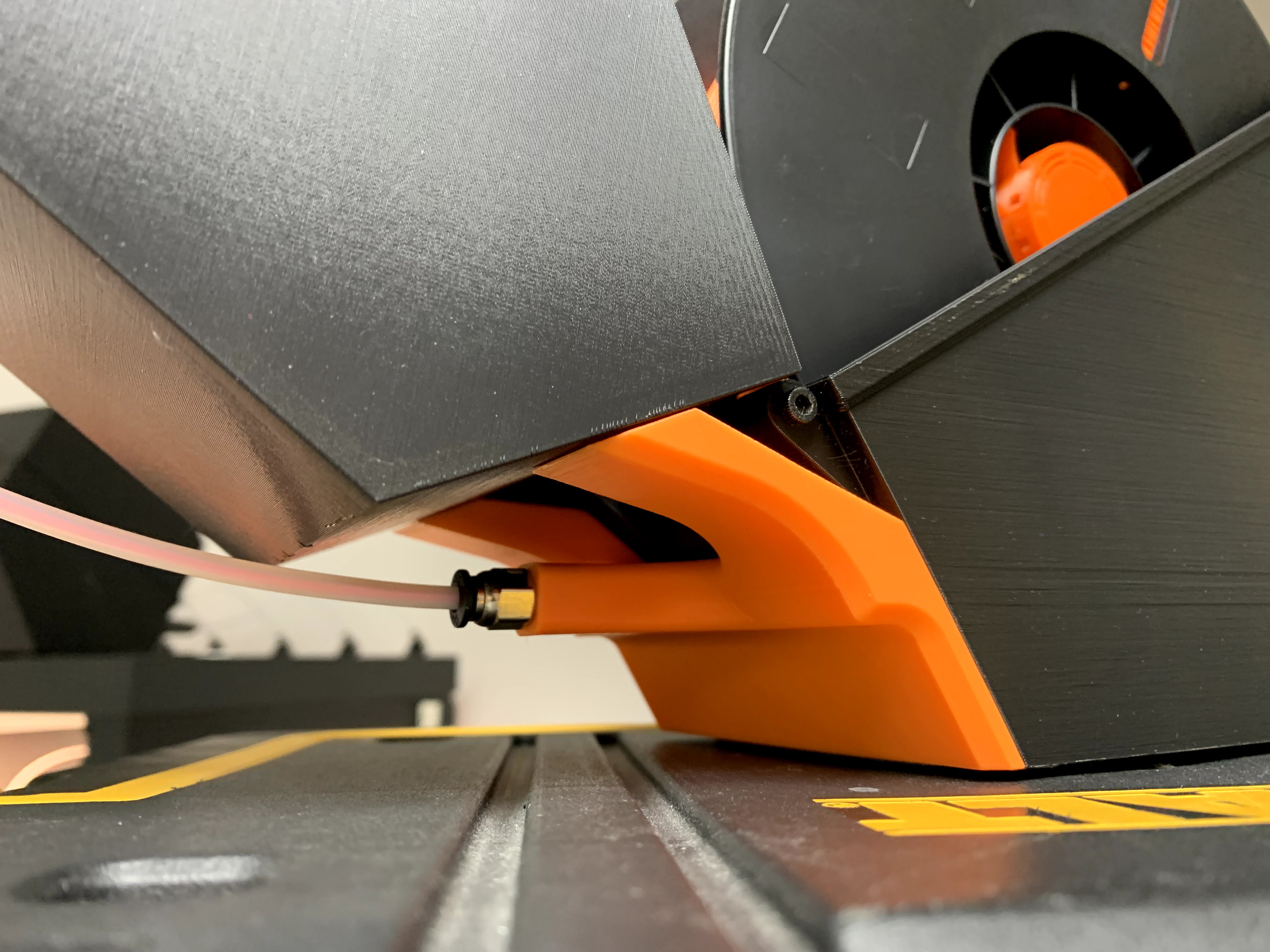

• Mình đã thêm các cánh tay để giữ nắp không mở quá rộng.
• Cuối cùng, mình đã rút ngắn chiều dài để nó chiếm ít không gian hơn! File này là parametric, nên bạn có thể thử làm nó ngắn hơn nữa nếu muốn.

..........................

Phần này được ren cho khớp nối nhanh PC4-M10 cho ống PTFE 4mm (cùng loại với Prusa MK3S và hầu hết các máy in khác). Đây là một vài đường link để bạn có thể mua, nhưng bạn nên tìm kiếm xung quanh đề phòng trường hợp đây không còn là lựa chọn rẻ nhất nữa: https://smile.amazon.com/dp/B01KHN1HWY/ https://www.aliexpress.com/item/32866539665.html?spm=a2g0s.9042311.0.0.27424c4dDgiAG6

Để xem hoặc chỉnh sửa File Fusion360, bạn có thể truy cập tại đây: https://a360.co/2WZRfcG - V2 (Cũ)

https://a360.co/3oOgJr3 - V3 (Hiện tại)

Hướng dẫn in

PLA là ổn rồi vì cái này chắc không nằm trong thùng máy nóng. Mình dùng mật độ điền đầy hơi dày hơn (15% gyroid) quanh khớp nối, nhưng mình khá chắc là không cần cũng vẫn ổn.

10% infill là đủ dùng rồi.

Mình in có kèm brim vì mình hay in mọi thứ với brim.
