Giải mã chỉnh hình: Mô Hình Thay Khớp Háng Toàn Bộ

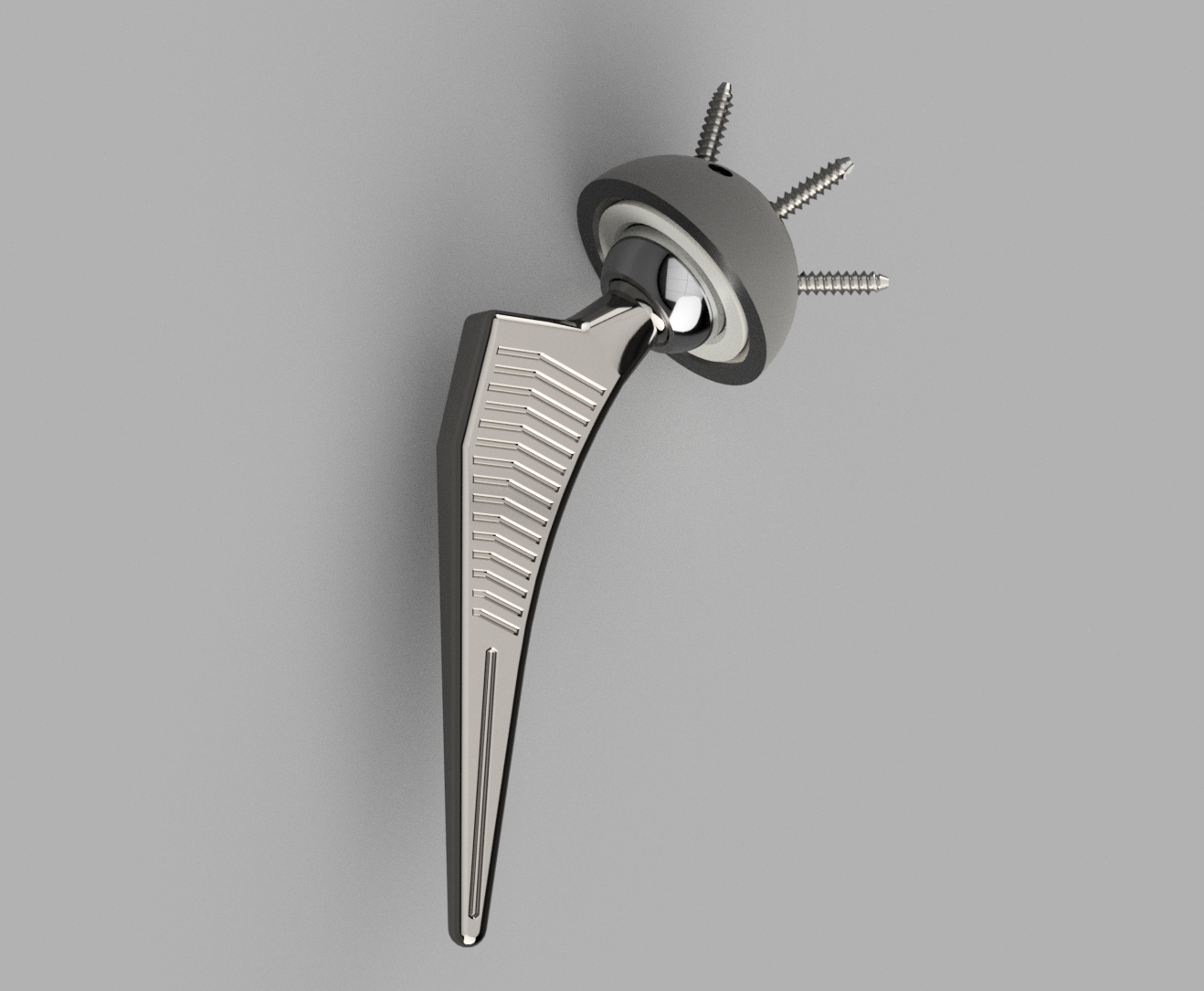

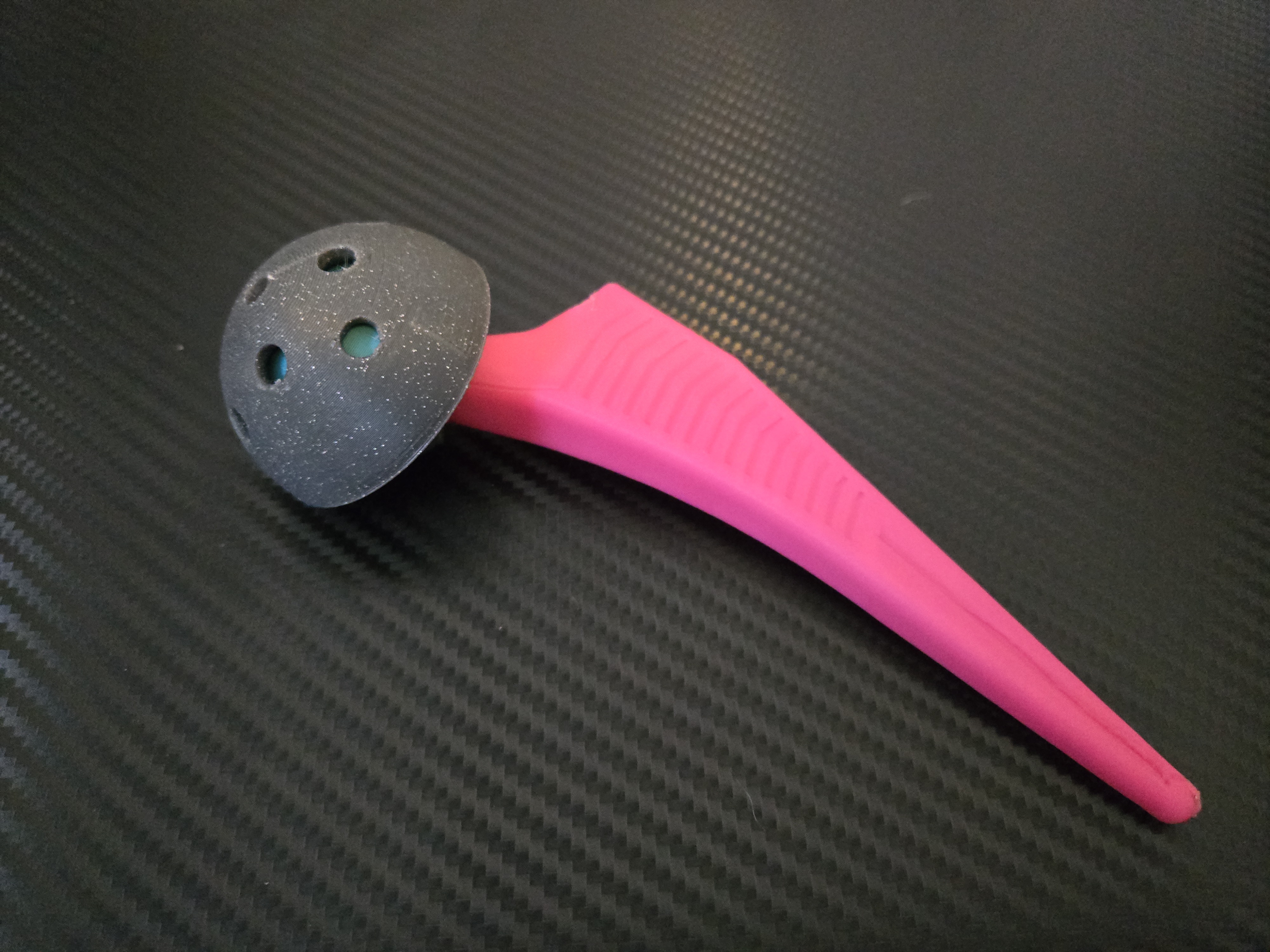

Với tư cách là một kỹ sư cơ khí làm việc trong lĩnh vực y sinh, tui đã thiết kế Mô Hình Thay Khớp Háng Toàn Bộ đơn giản này để giáo dục và truyền cảm hứng cho những ai tò mò về cơ chế của các bộ phận cấy ghép chỉnh hình. Hệ thống in 3D này giới thiệu các bộ phận và nguyên tắc đằng sau việc thay khớp háng hiện đại, giúp minh họa công nghệ được sử dụng để phục hồi khả năng vận động và cải thiện cuộc sống.

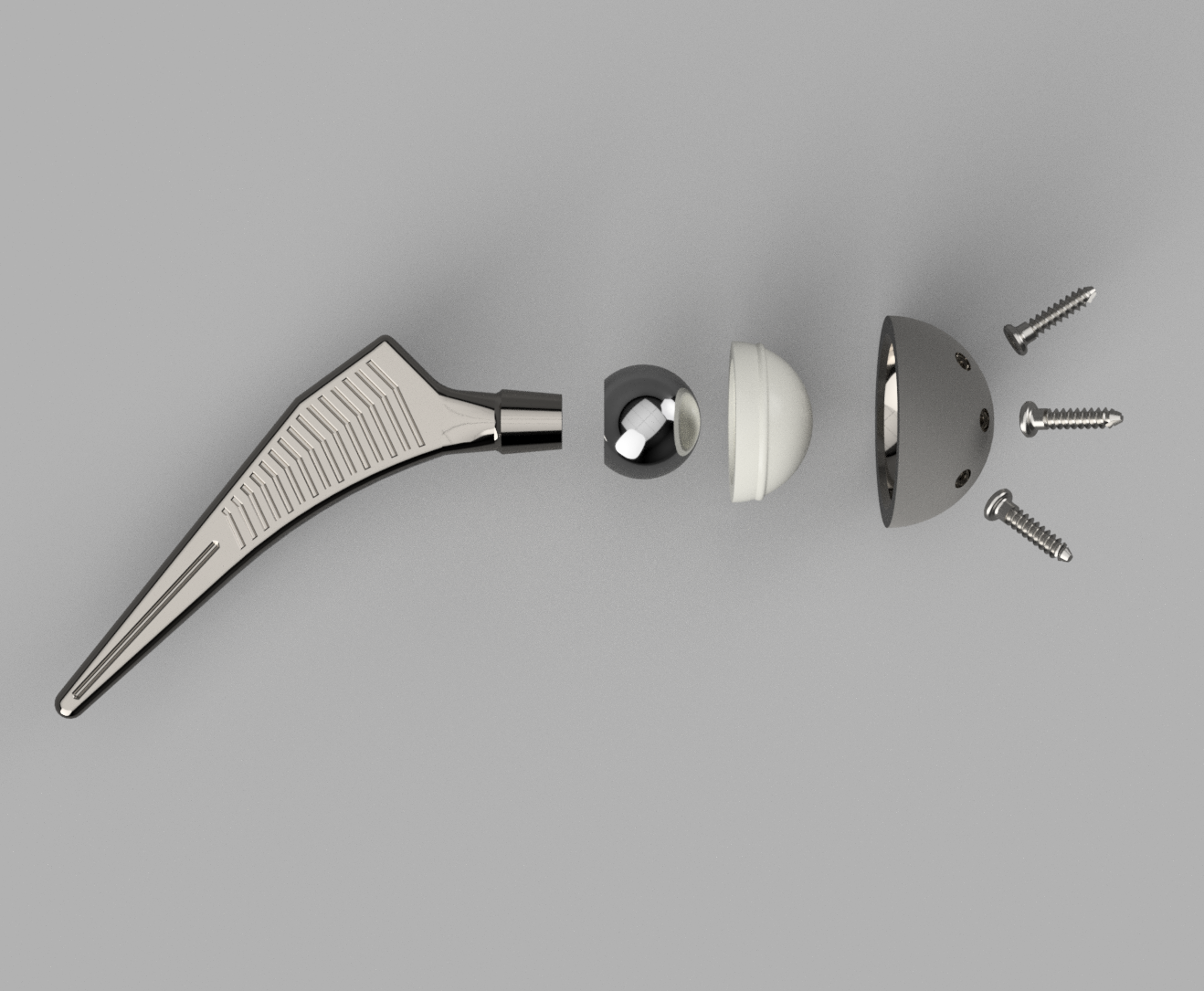

Các Tính Năng Chính:

• Thân Khớp Háng Ba Taper: Được thiết kế để vừa vặn và ổn định tối ưu, thân khớp có độ côn chính xác để kết nối với ống đùi, giảm nguy cơ bị lỏng.
• Chỏm Khớp Háng 26mm: Chỏm khớp háng được thiết kế để trượt vào phần côn của thân khớp, đảm bảo kết nối chắc chắn và ổn định, đồng thời cho phép khớp động mượt mà với lớp lót ổ cối.
• Lớp Lót Ổ Cối: Lớp lót sử dụng cơ chế khớp đơn giản để gắn vào ổ cối và cung cấp bề mặt để chỏm khớp háng di chuyển tới, tái tạo chuyển động tự nhiên của khớp háng.

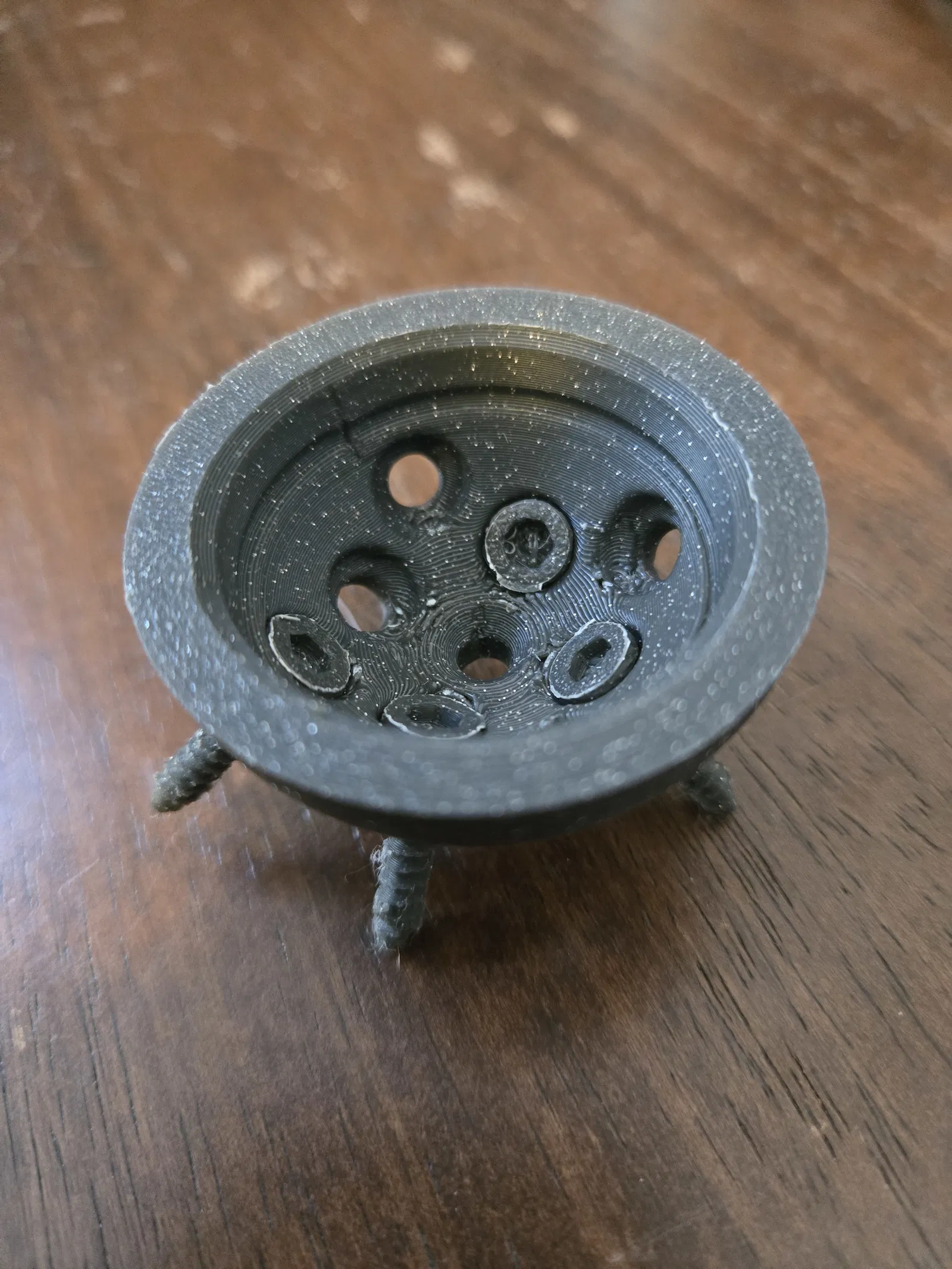

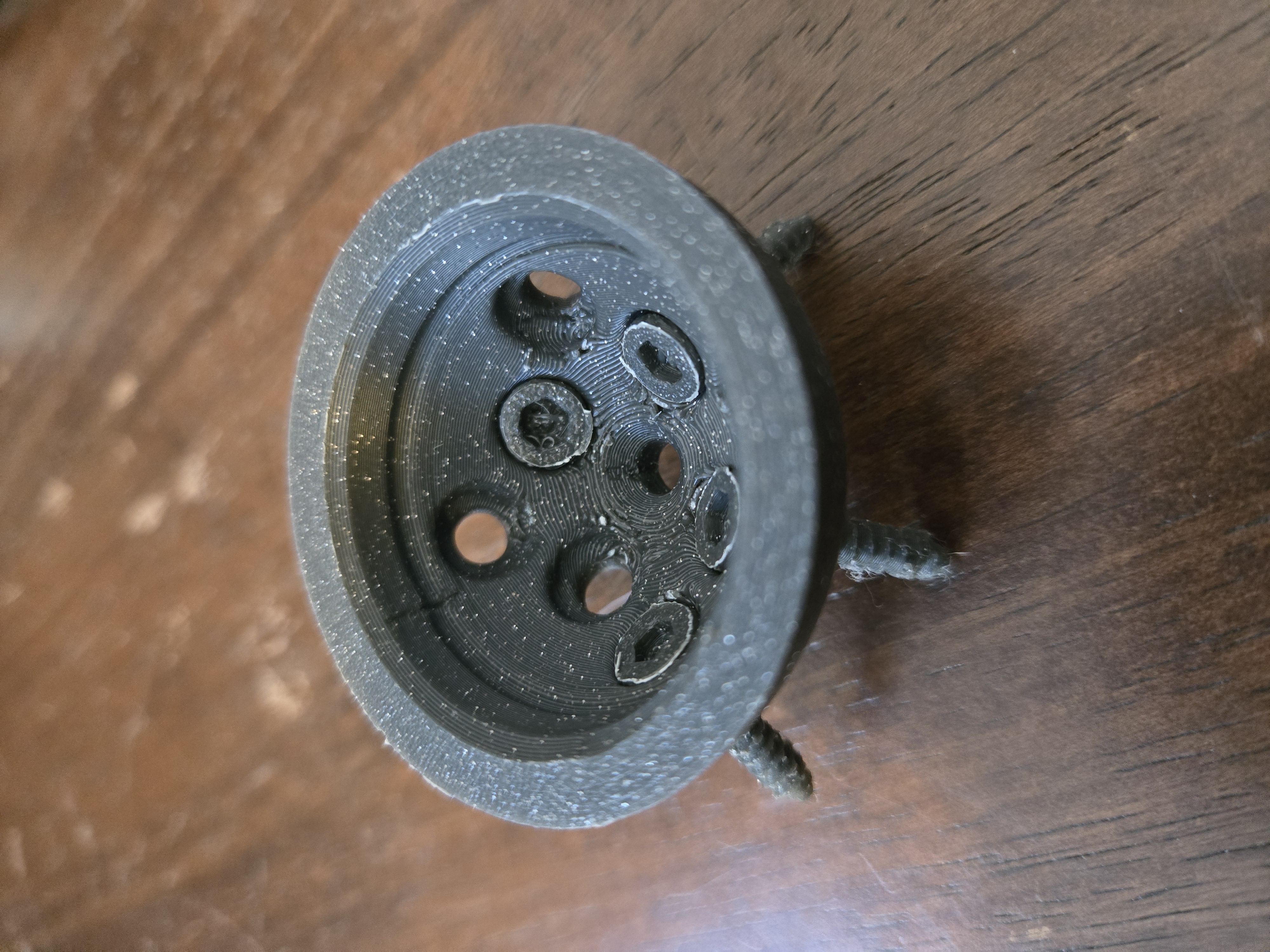

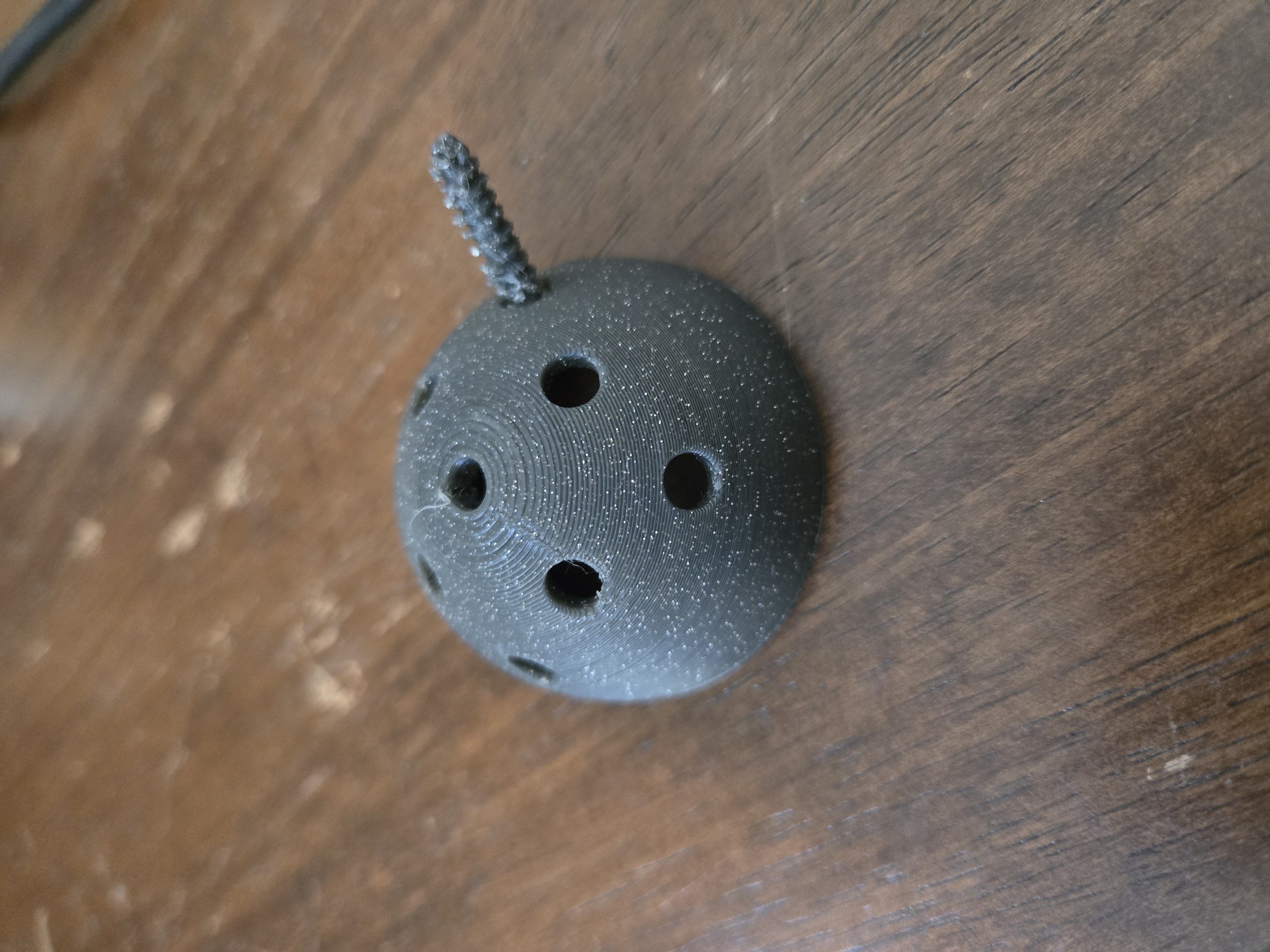

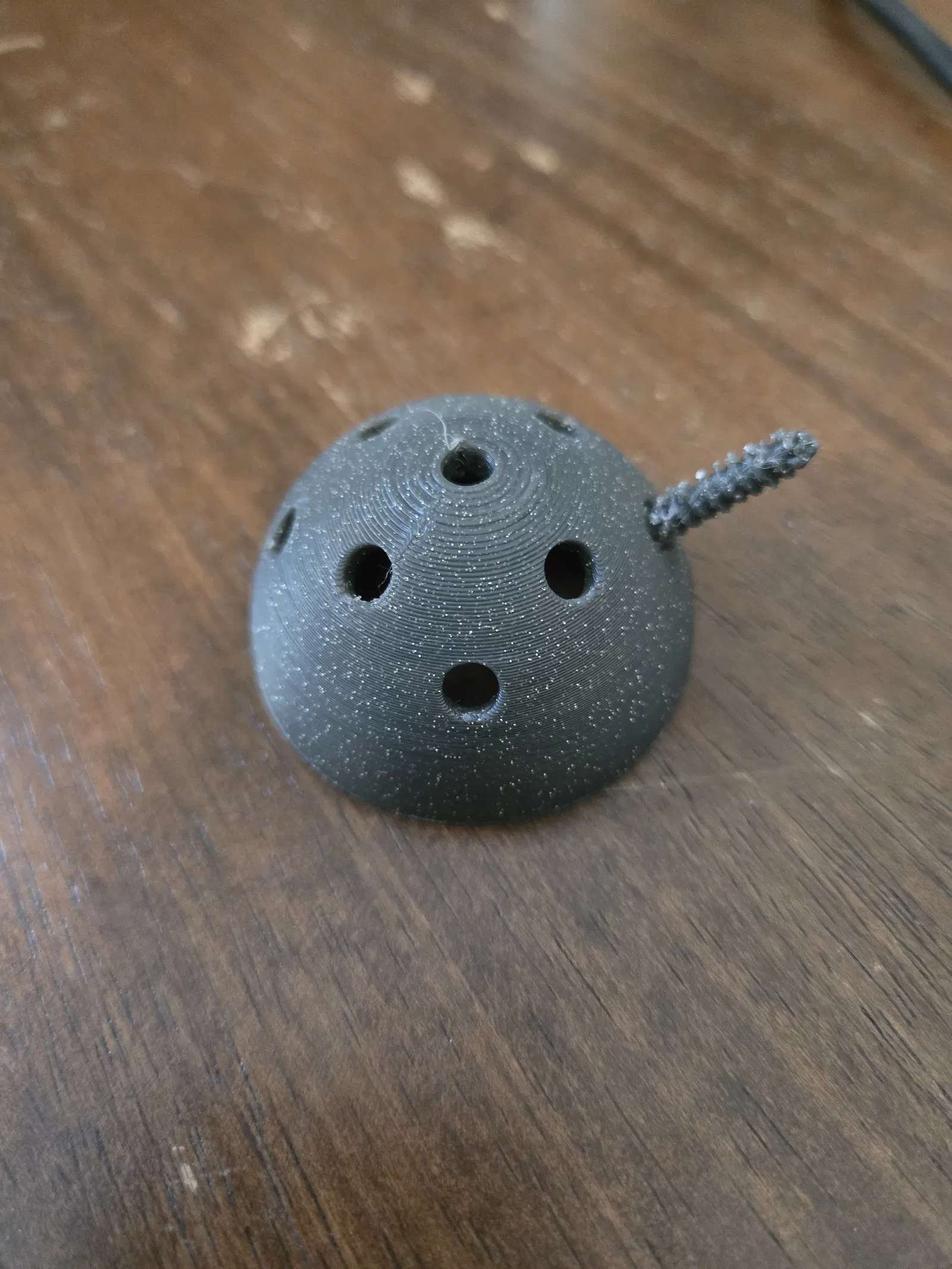

• Ổ Cối Nhiều Lỗ: Ổ cối có nhiều lỗ để cố định, cho phép linh hoạt trong việc gắn bộ phận cấy ghép bằng vít hoặc kỹ thuật ép, giống như trong thực hành lâm sàng.

Lợi Ích Giáo Dục:

• Hiểu rõ hơn về cách mỗi bộ phận tương tác để phục hồi chức năng khớp háng.
• Hình dung các tính năng thiết kế như độ côn chỏm, lớp lót ổ cối và cố định đa lỗ giúp nâng cao hiệu suất và tính linh hoạt.
• Khám phá cơ sinh học của việc thay khớp háng và các nguyên tắc kỹ thuật giúp chúng thành công.

Mẹo In:

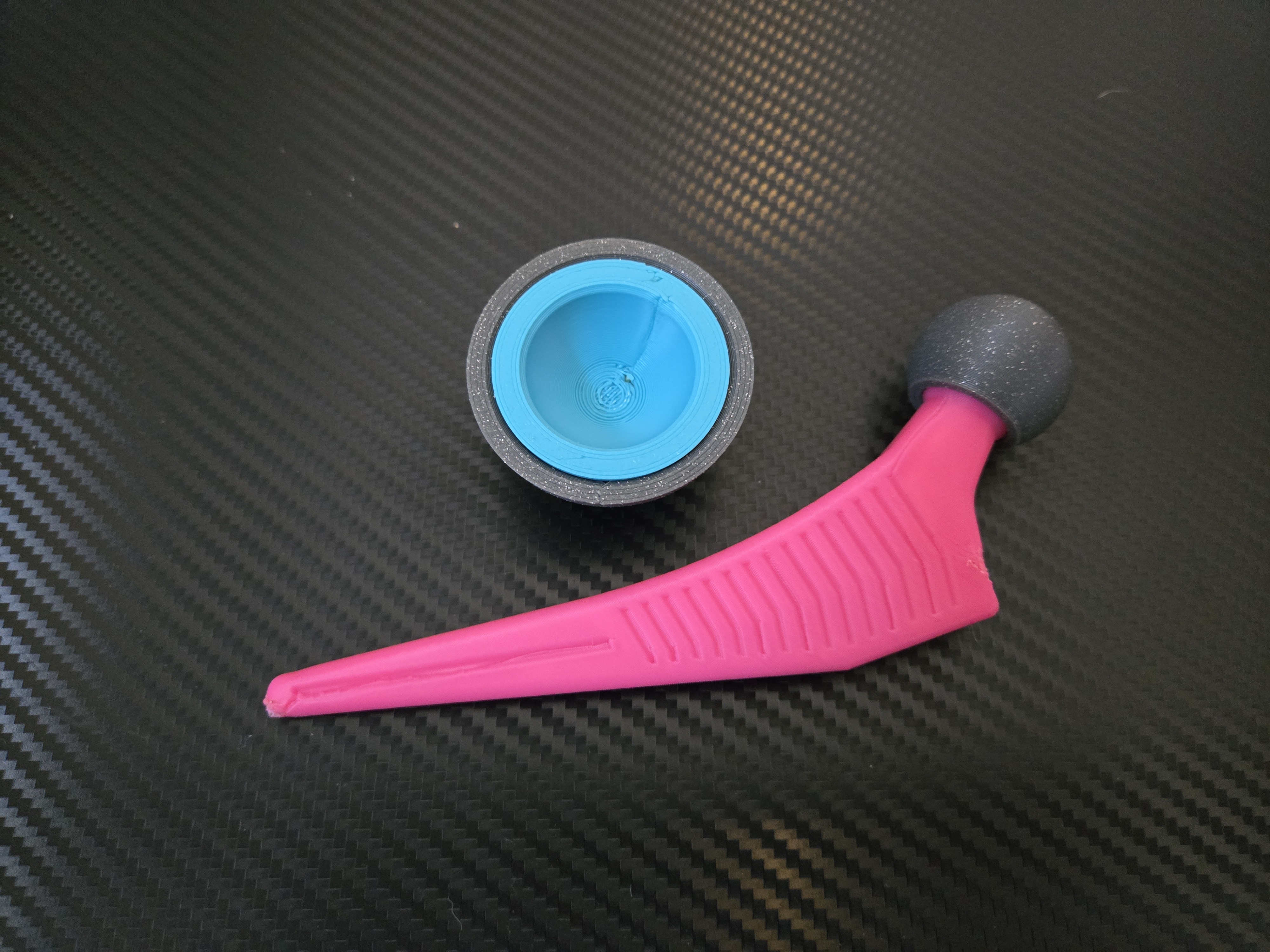

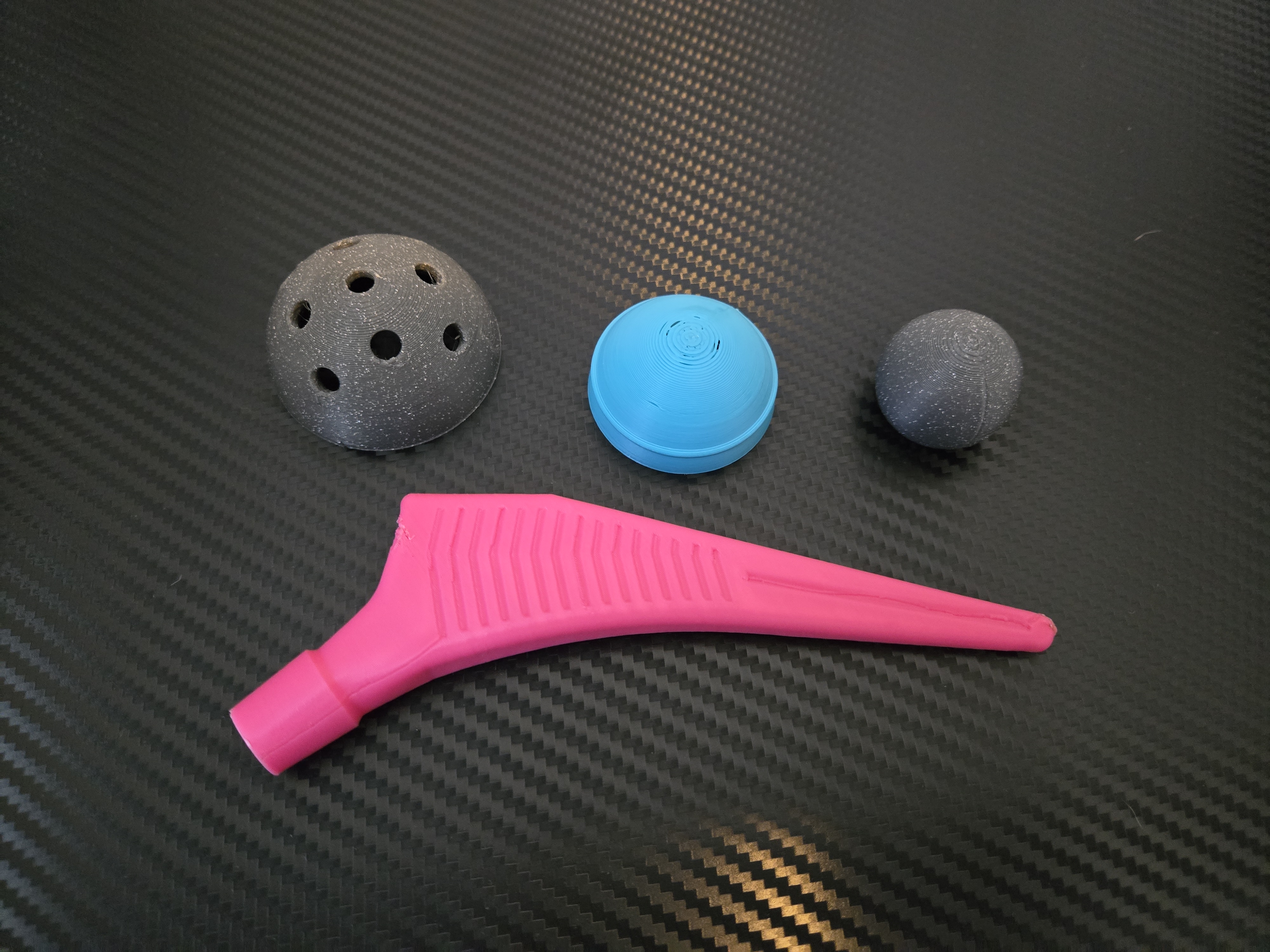

• In các bộ phận với màu sắc khác nhau để làm nổi bật sự tương tác của chúng.
• In chỏm và lớp lót ở độ phân giải lớp thấp để tránh bị bậc thang. Bạn cũng có thể chà nhám chỏm và lớp lót để giúp giảm ma sát khi lắp ráp.
