Giá đỡ tường thạch cao Unifi AP AC-Pro giấu dây

Mô tả

Cái này tui làm cũng tốn kha khá thời gian đó.

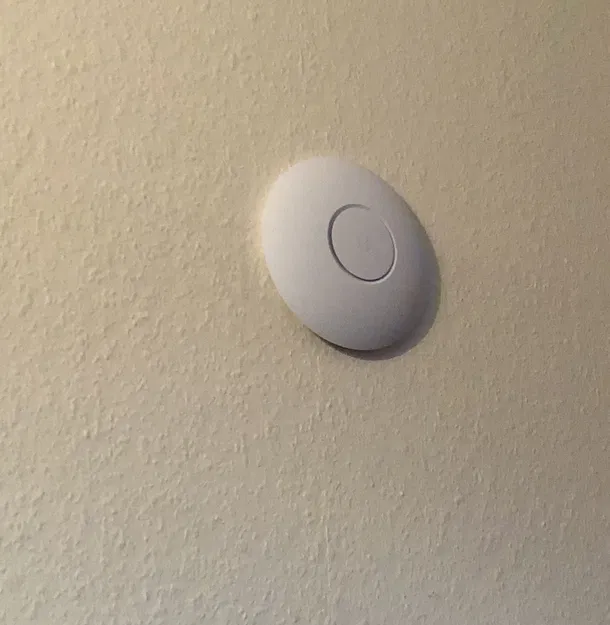

Với bản in gồm 3 phần, lắp ráp lại với nhau dễ dàng, bạn có thể gắn Unifi AP AC-Pro Accesspoint lên tường thạch cao mà không bị lộ dây cáp.

Nó dùng chung lỗ gắn với cái đế của Ubiquiti và sử dụng cái miếng nhựa đi kèm để gắn. Tui có đính kèm file PDF để đánh dấu vị trí lỗ khoan cho đẹp nè.

Nhớ đảm bảo là tường thạch cao của bạn không dày quá 2 lớp và có khoảng trống phía sau để luồn dây nha.

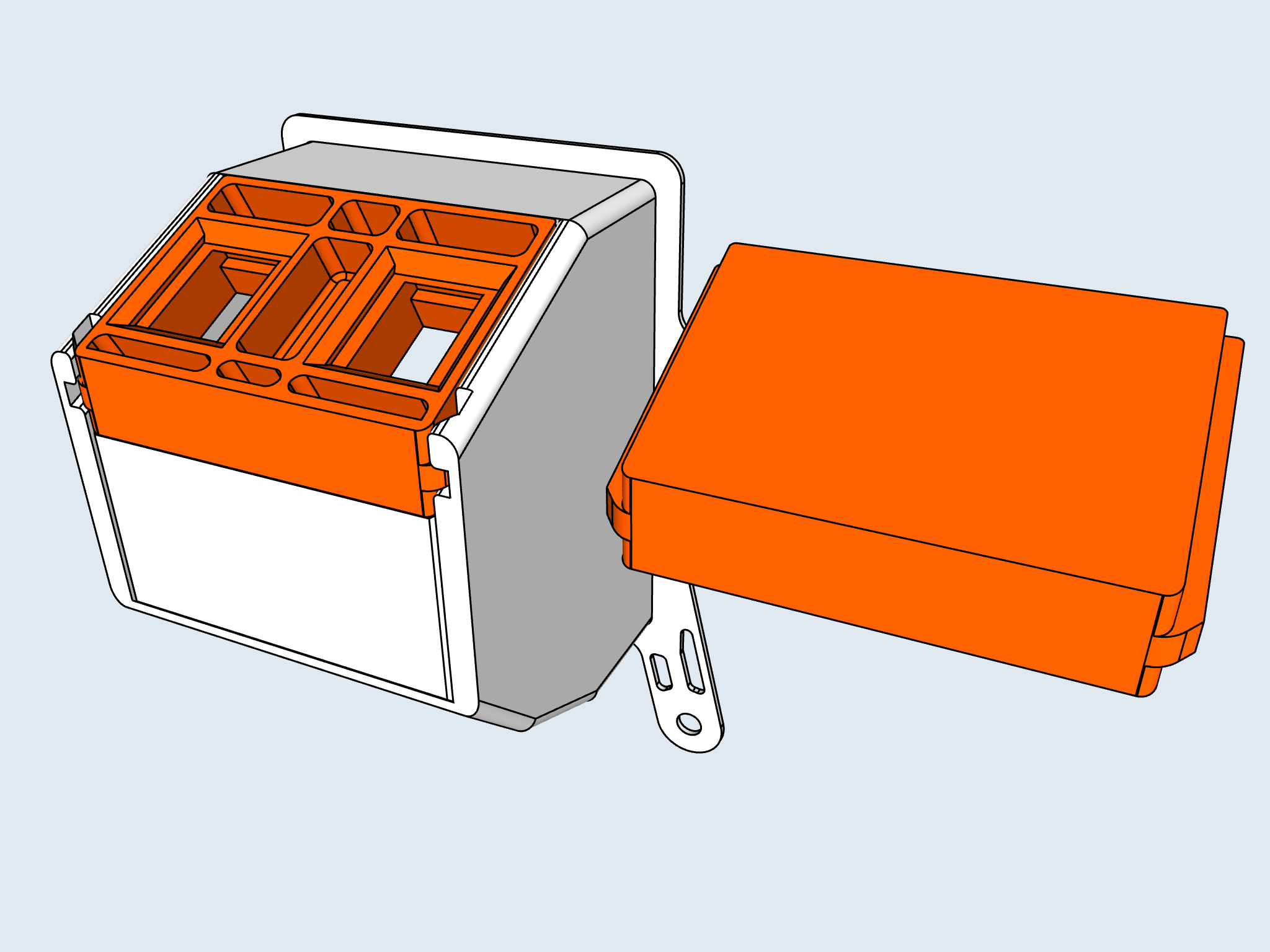

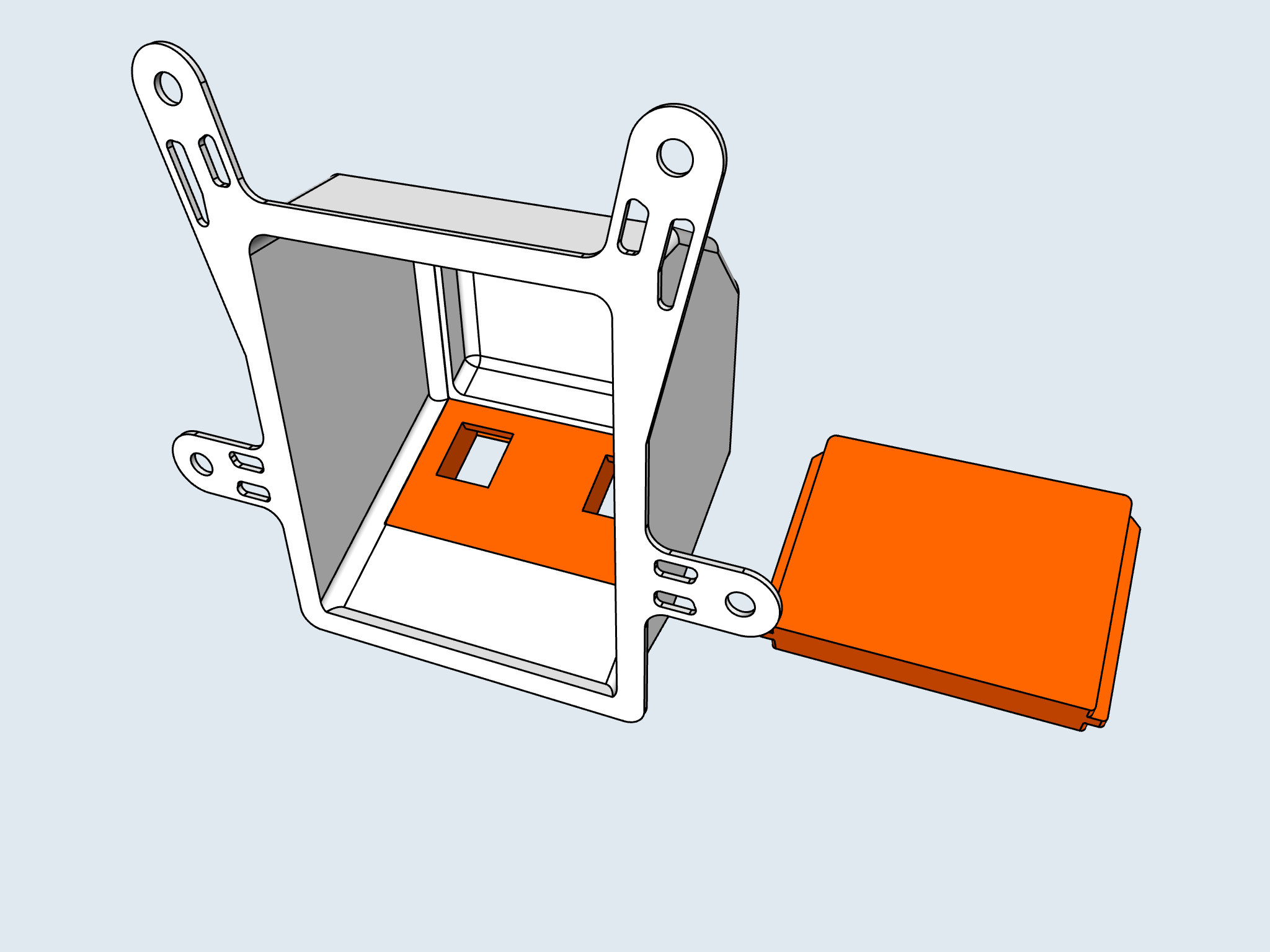

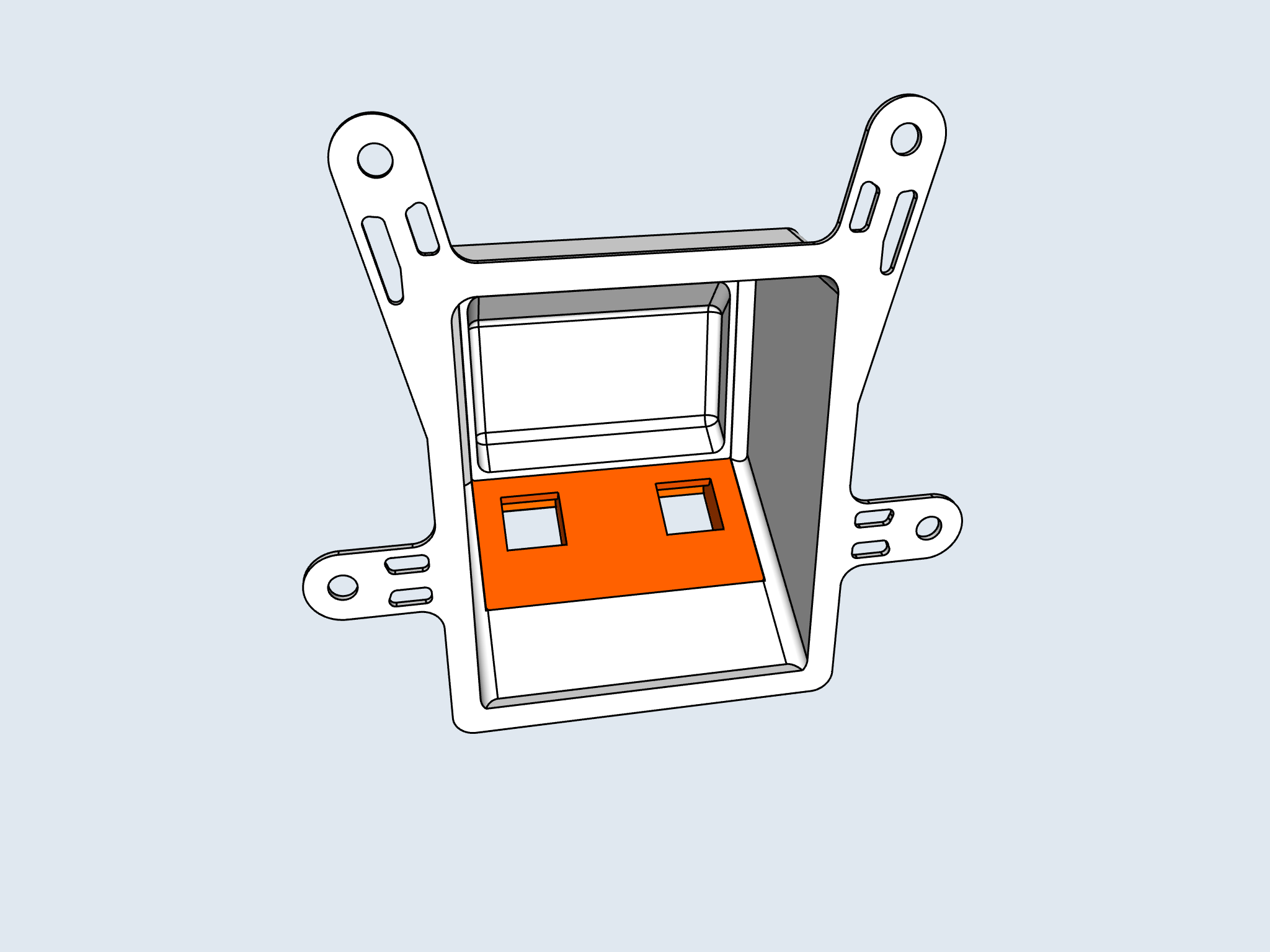

Mô hình gồm 3 phần lắp ghép với nhau dễ dàng

• Phần thân chính (Einsatz Rigips…)
• Phần mặt sau (Rückseite)
• Tấm gắn Keystone / cổng trống (Anschlussplatte Keystone/blanko)

Phụ kiện cần thiết

Bạn sẽ cần ít nhất:

• 2 đầu nối Keystone Cat6

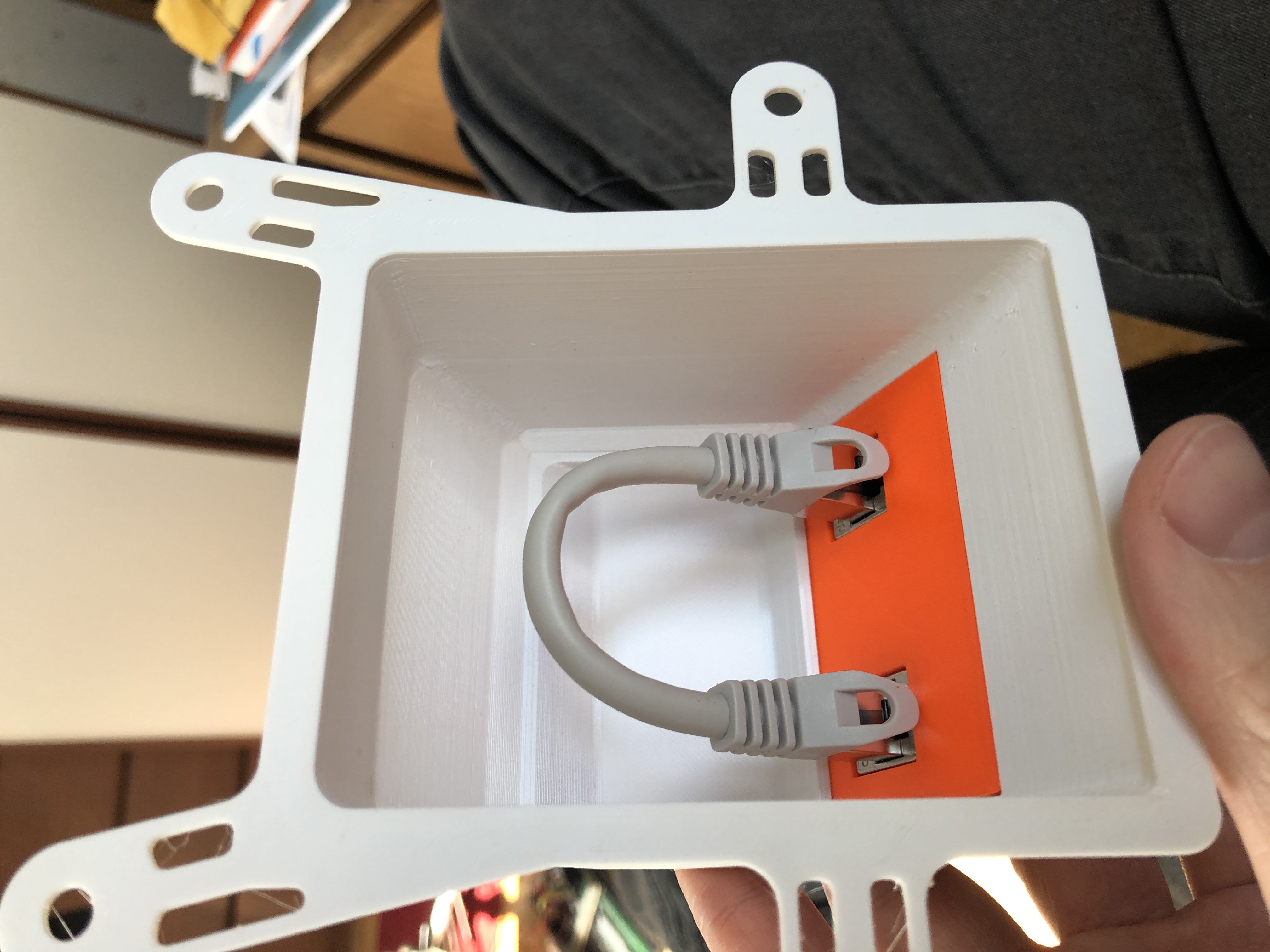

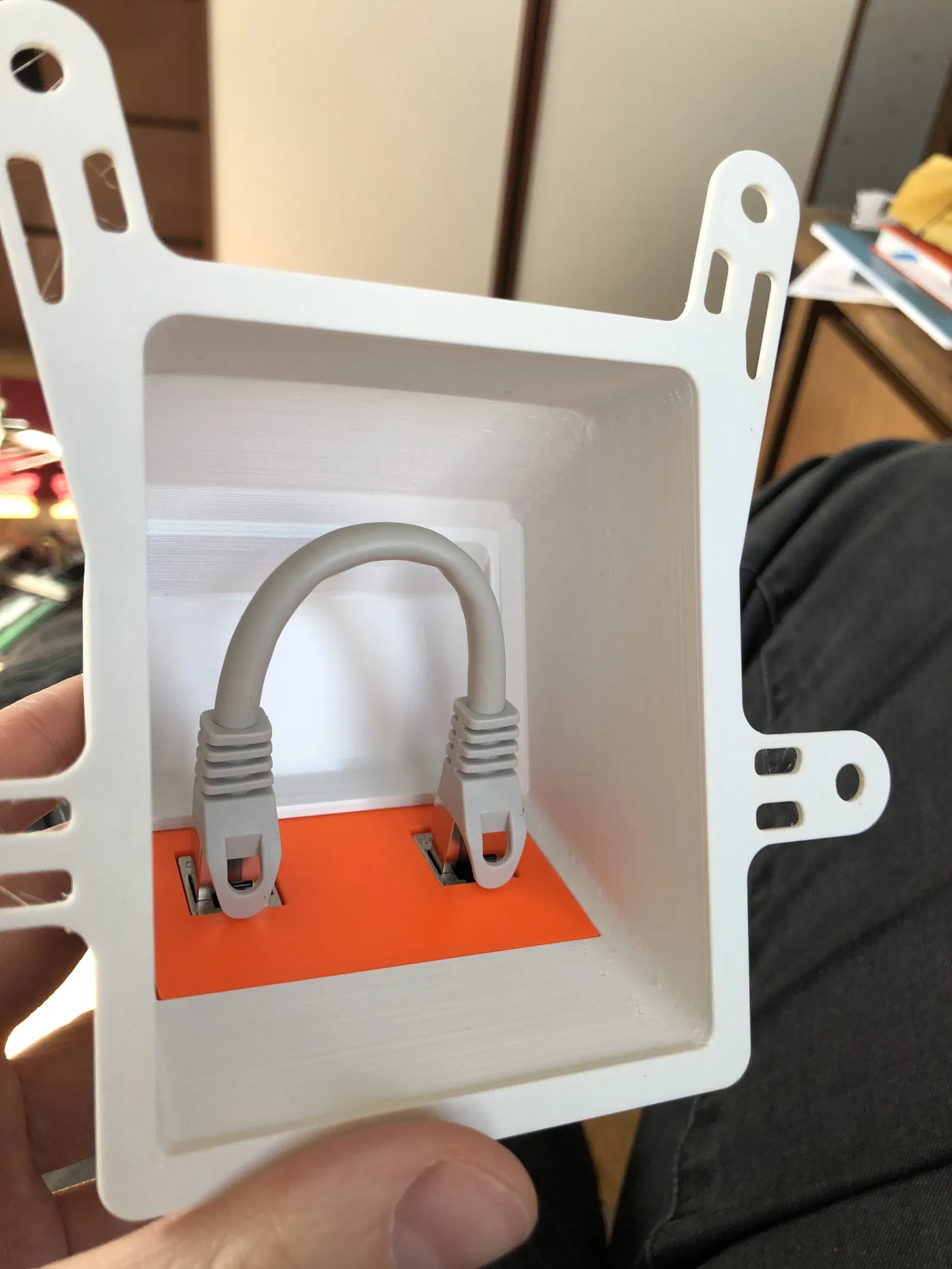

• 2 dây mạng ngắn (Tui dùng loại 0,25m)
• 1 Access-point (dĩ nhiên rồi….)

In ấn

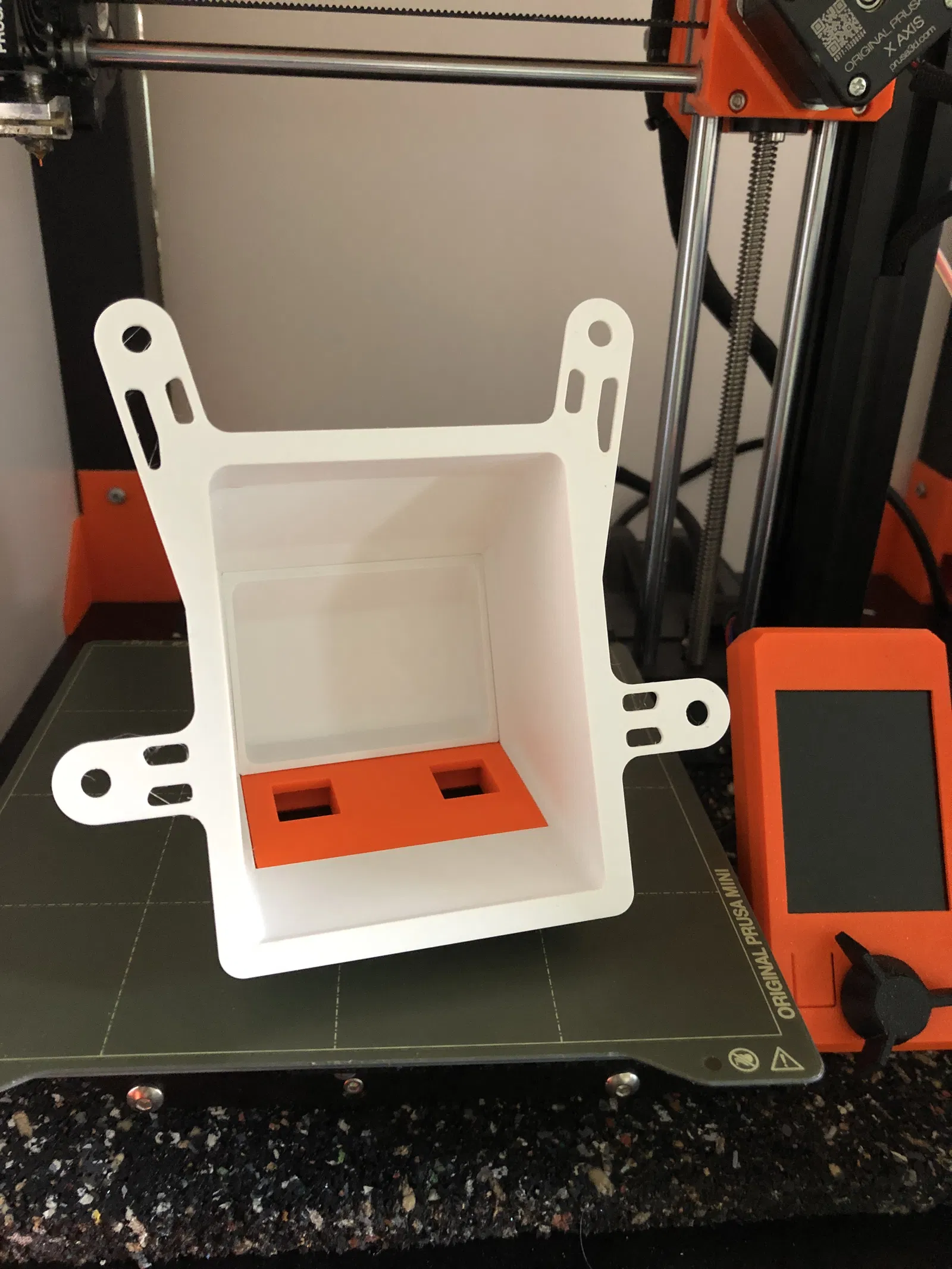

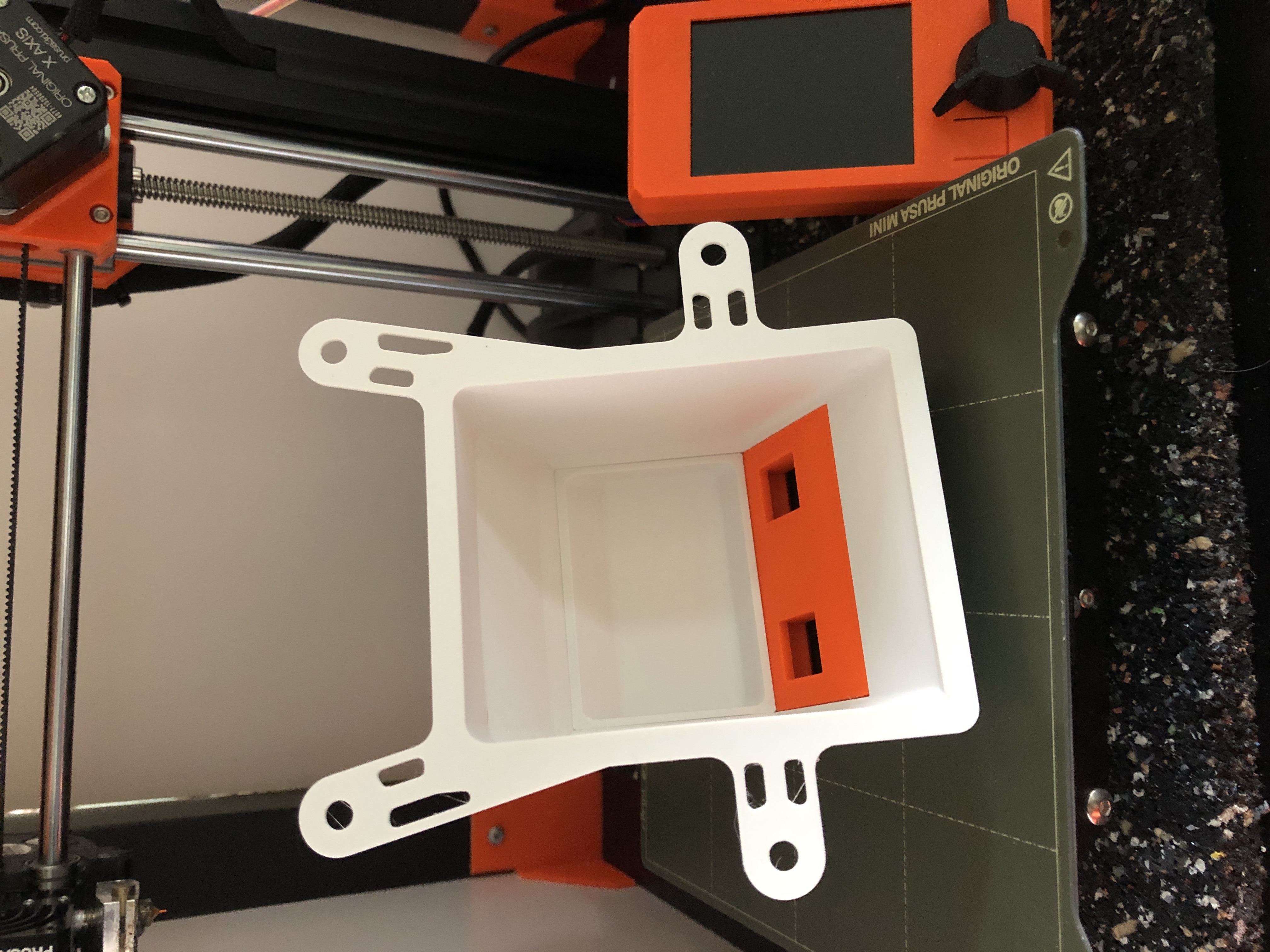

Tui đã in các bộ phận màu trắng bằng BASF Ultrafuse PET và bộ phận màu cam bằng Prusament PETG. Các loại khác chắc cũng đủ xài thôi.

Tất cả các bộ phận đều có thể in trên máy mini mà không cần hỗ trợ, một vài bộ phận tui có dùng tính năng ironing cho bề mặt tiếp xúc với nhau.

Muốn chỉnh sửa theo nhu cầu?

Tui có đính kèm một tấm gắn phụ không có lỗ cắt nào cả, để bạn có thể chỉnh sửa bộ phận này theo ý muốn, ví dụ như nếu bạn không muốn dùng adapter keystone mà chỉ muốn có một cái móc giữ dây ethernet của bạn tại chỗ cho đến khi lắp đặt hoàn chỉnh.

Mẹo lắp đặt

• Dùng đế nhựa của ubiquiti để tìm vị trí thích hợp cho Access-point của bạn
• Đánh dấu chỗ cần khoan
• Dùng tắc-kê phù hợp với tường thạch cao của bạn
• Dùng file pdf đi kèm để biết vị trí cắt lỗ trên tường thạch cao (Anschlusskasten.pdf)
• Tui dùng máy cắt đa năng (ví dụ: fein multimaster) để cắt tường thạch cao và hoàn thiện bằng dũa
• Chuẩn bị dây cáp của bạn. Bạn có thể luồn dây qua lỗ, kết nối & kiểm tra các đầu keystone trước khi lắp đặt cuối cùng. Khi sẵn sàng, chỉ cần đẩy các đầu keystone vào tấm gắn keystone
• Lắp phần mặt sau vào phần thân chính

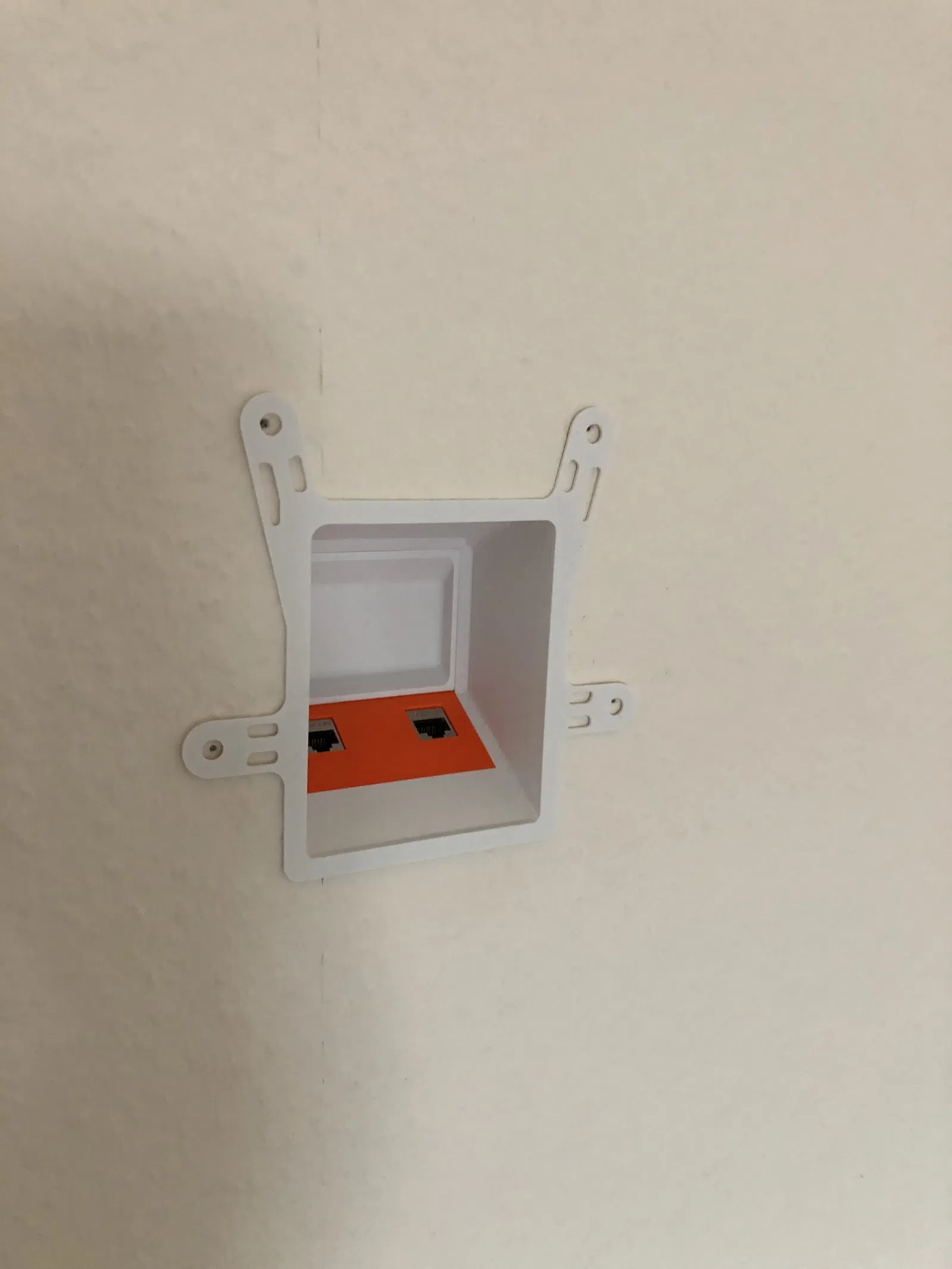

• Lắp tấm gắn keystone vào bộ phận chính và đẩy toàn bộ vào lỗ tường của bạn
• Gắn đĩa gắn gốc của ubiquity và cố định mọi thứ bằng ốc vít
• Kết nối dây mạng và gắn Accesspoint vào

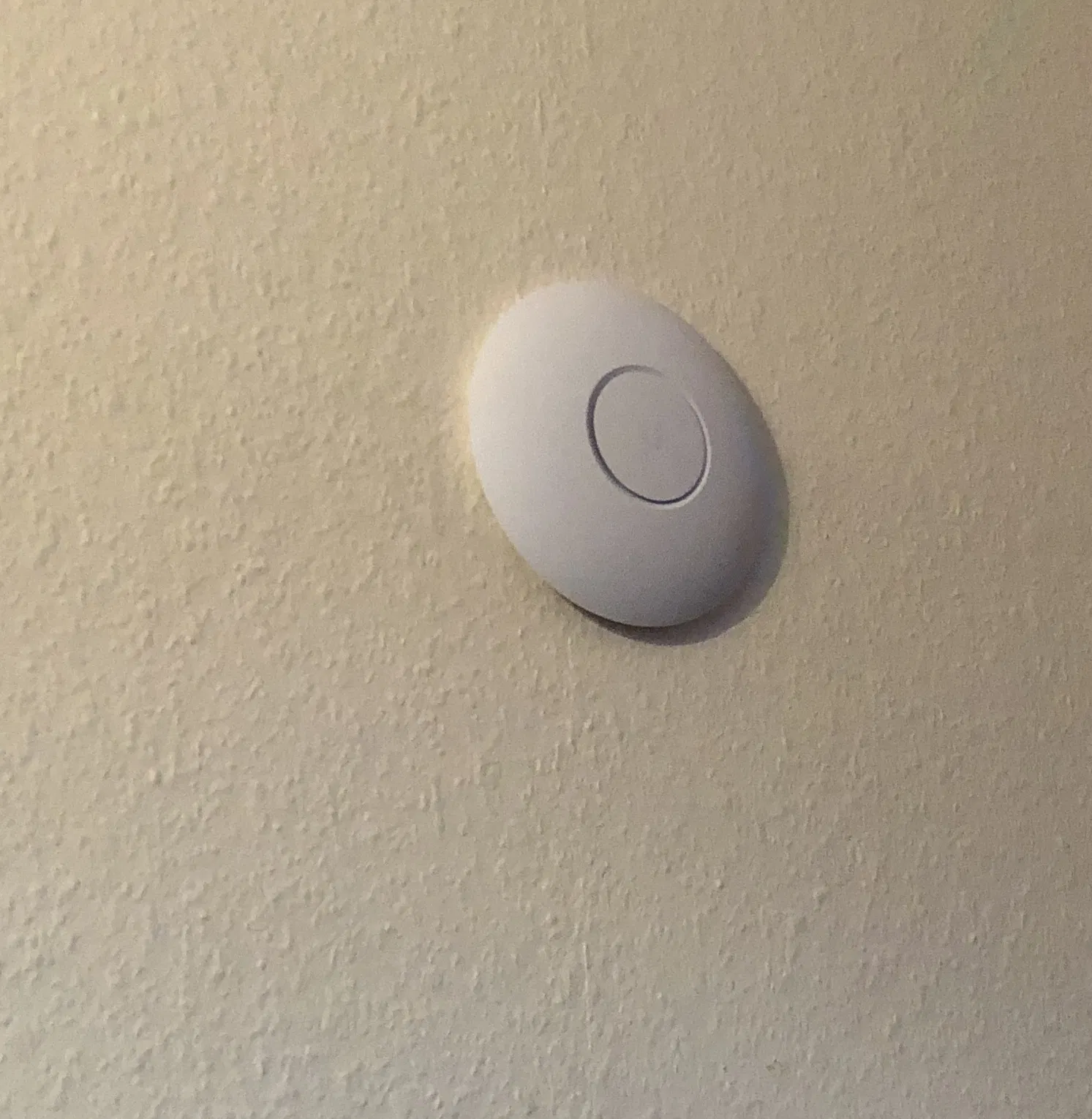

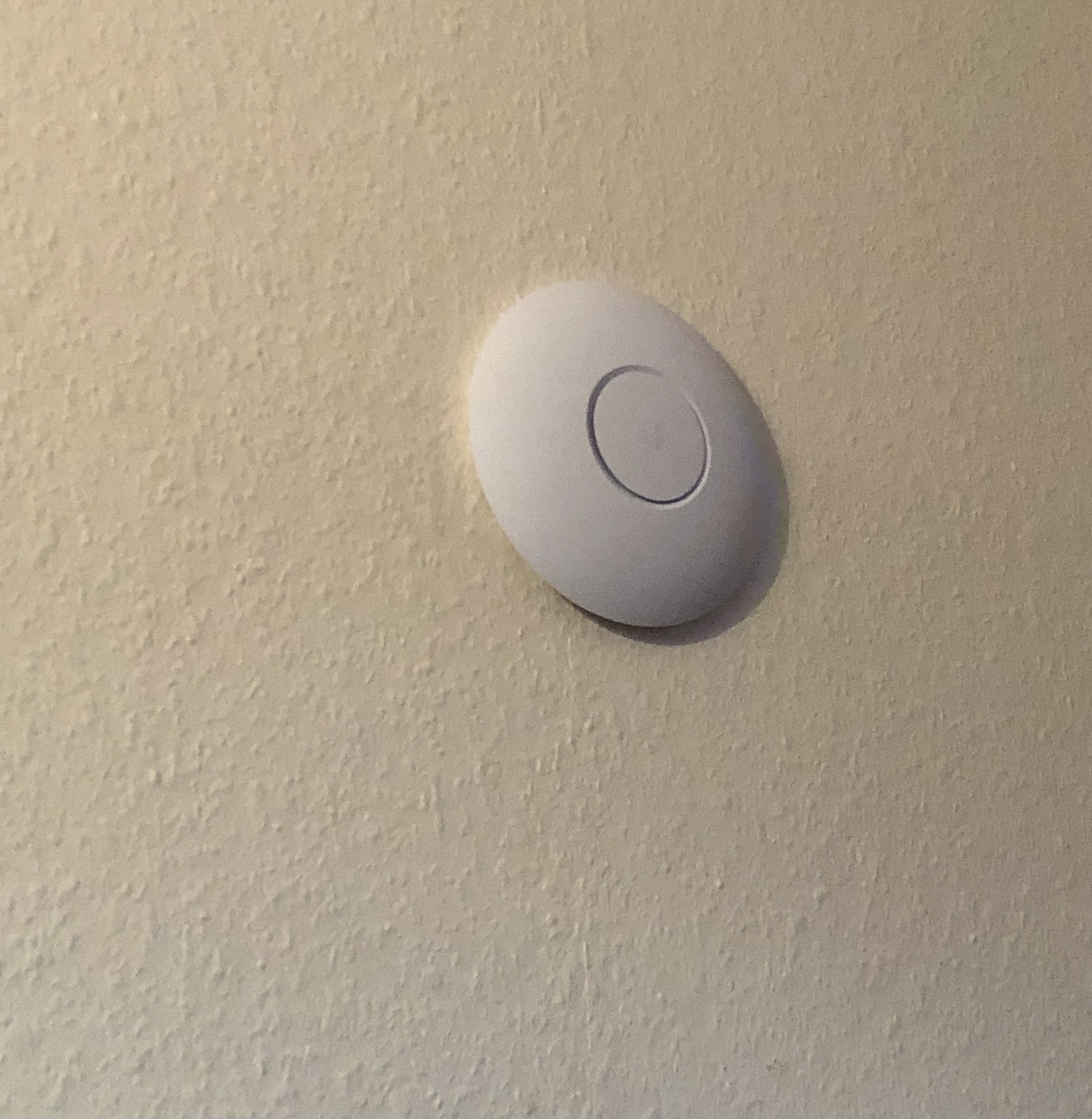

• Tận hưởng thành quả!

Mẹo bổ sung

• !Hãy kiểm tra các đầu nối keystone trước khi lắp đặt để đảm bảo kết nối tốt!
• Đoán xem mẹo cuối cùng này từ đâu ra… -.-

Chúc may mắn!

Nếu có câu hỏi gì, cứ tự nhiên đặt câu hỏi ở phần bình luận nha :)
