Súng Nerf Điện Tử Tự Chế
Chế tạo khẩu súng Nerf Annihilator cực mạnh với động cơ không chổi than, tốc độ bắn 15 viên/giây và khả năng tùy chỉnh. Hướng dẫn chi tiết cùng danh sách bộ phận, mạch điện và mã Arduino để bạn tự tay làm ra nó.
Mô tả

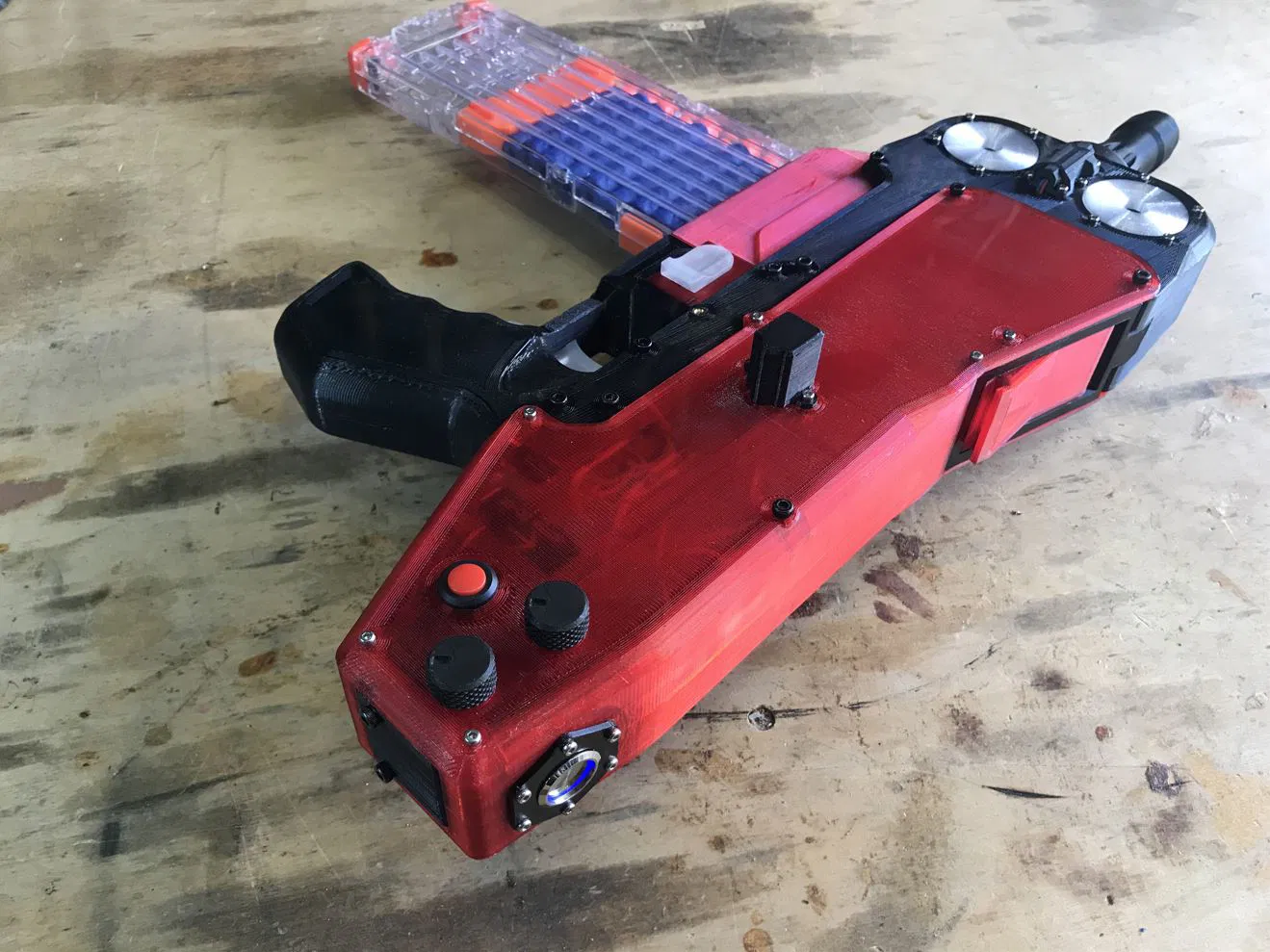

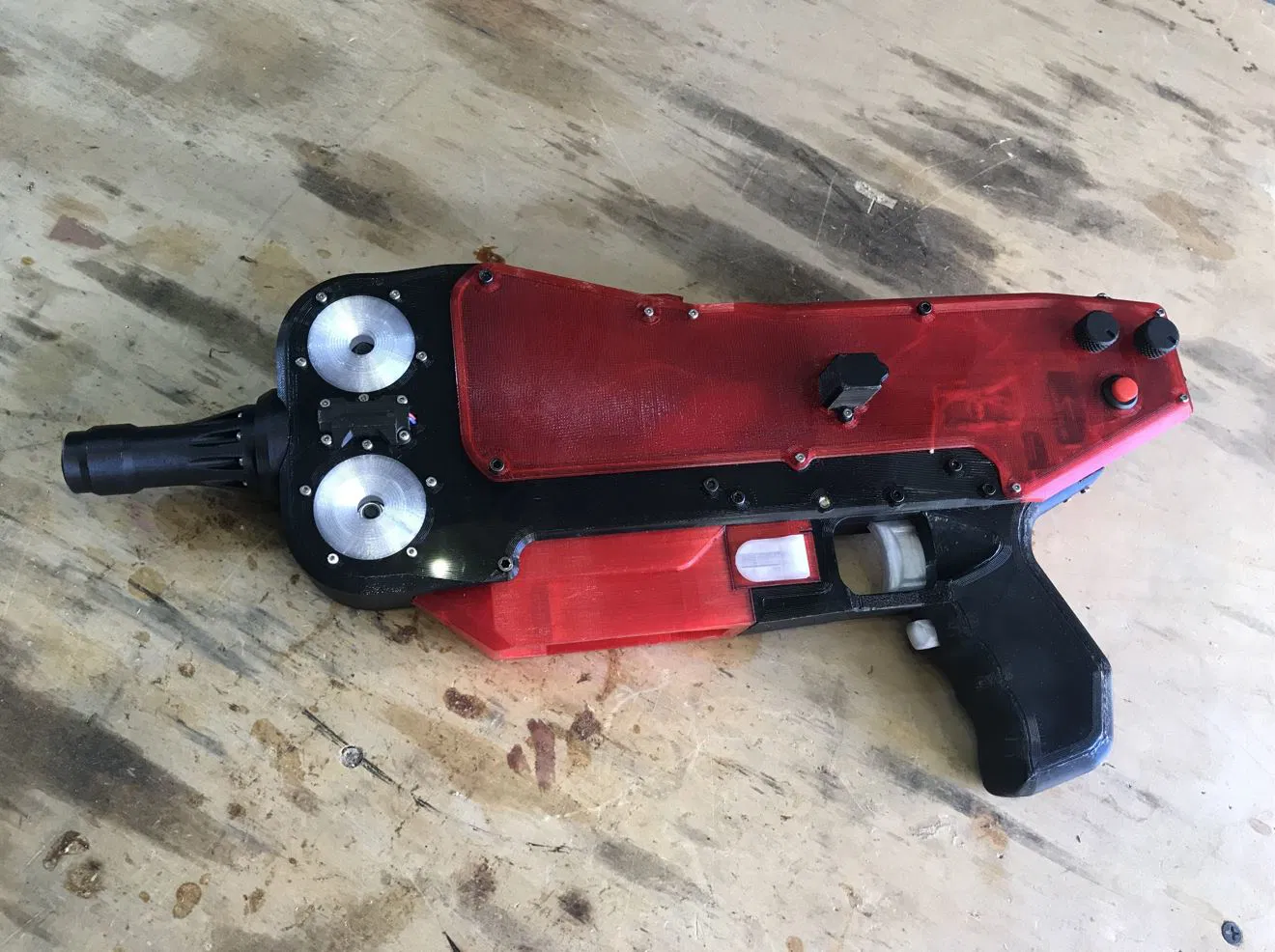

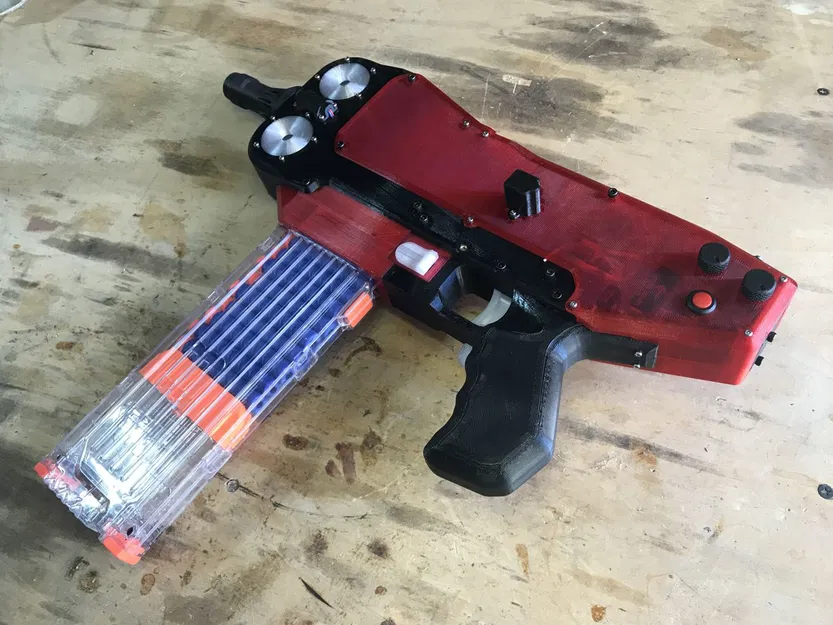

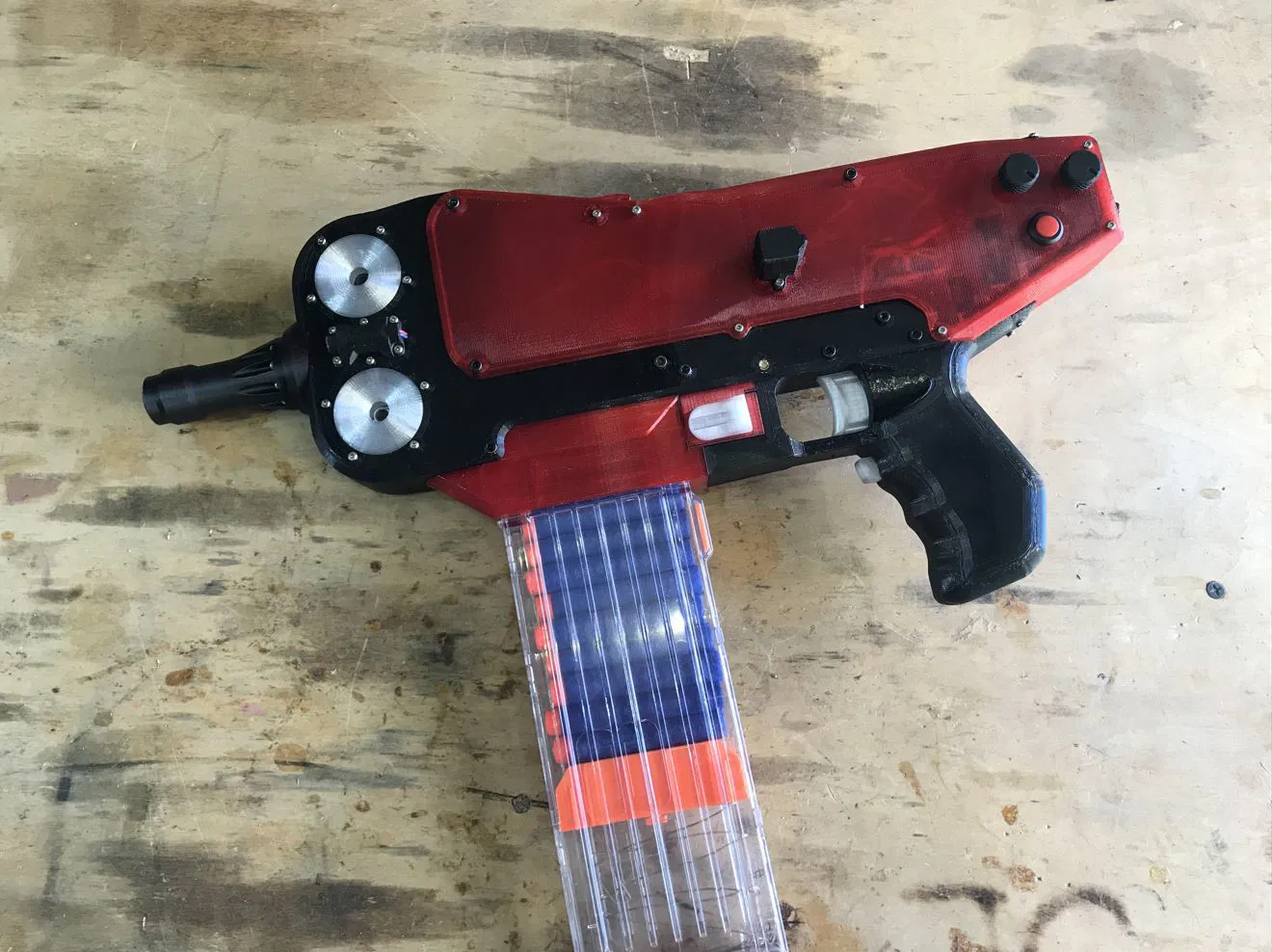

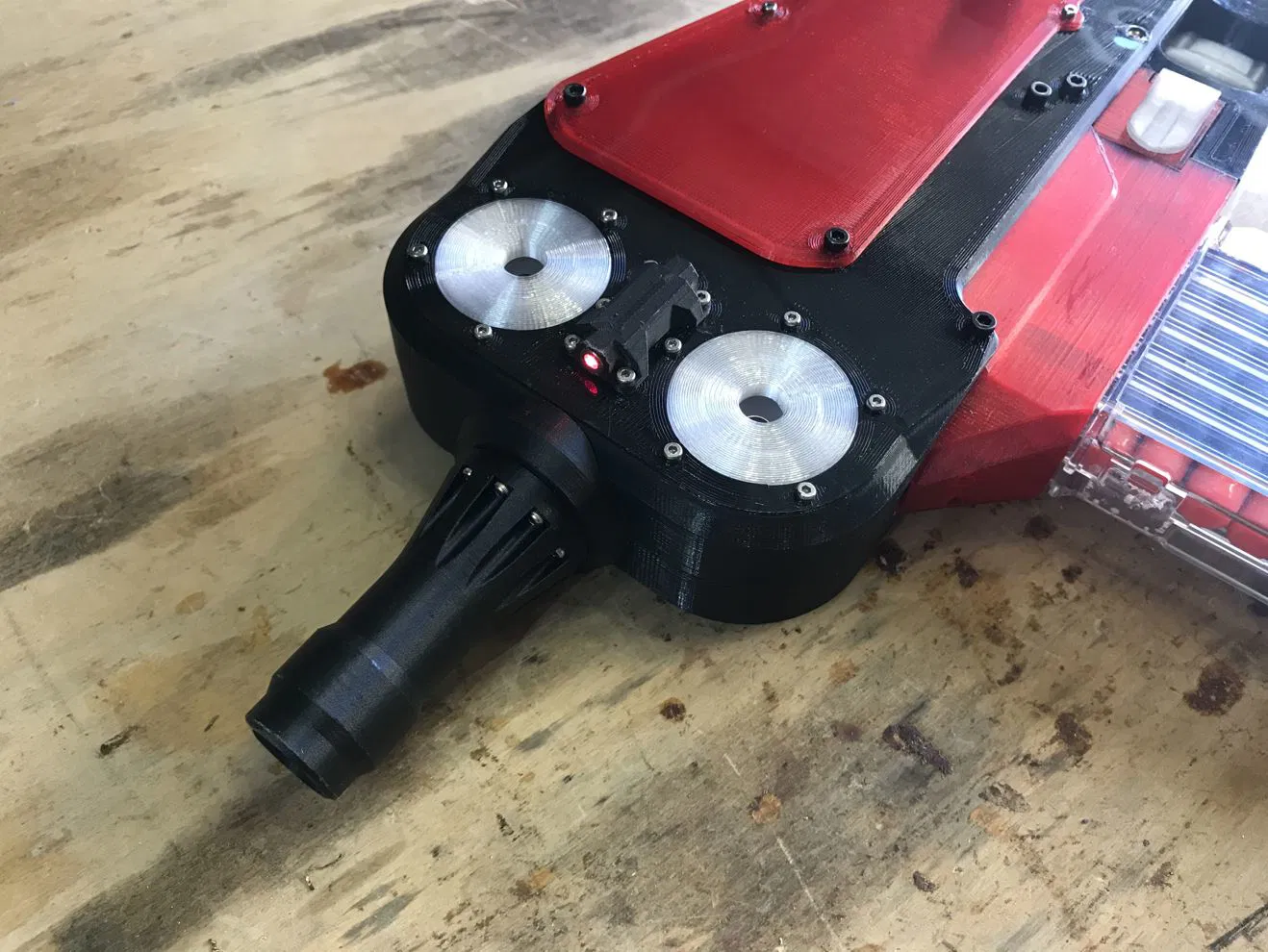

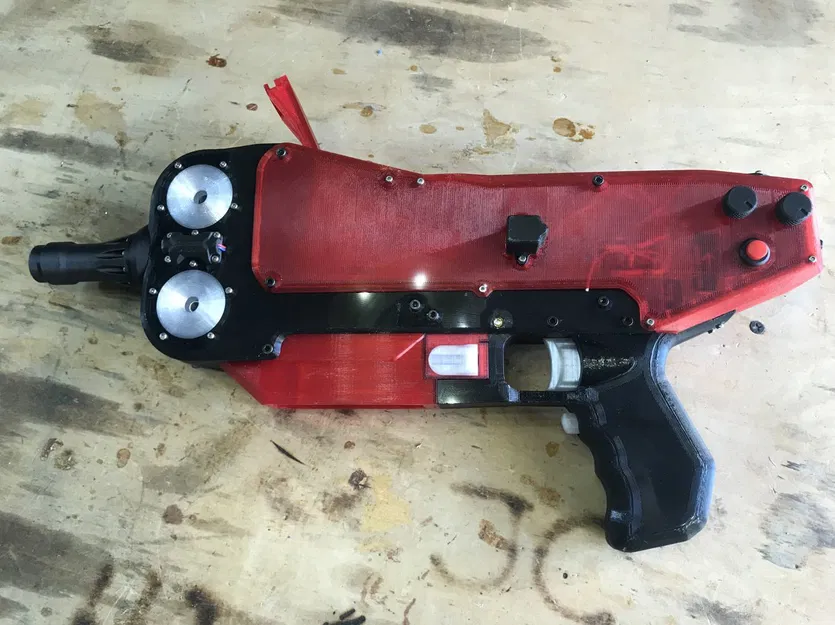

Đây là khẩu nerf annihilator. Một con quái vật thực sự về mọi mặt, với hai động cơ không chổi than 2206 tốc độ cao ở trung tâm lồng bánh đà khổng lồ của nó, và thiết kế mỏng, tiện dụng. Có khả năng bắn 15 viên mỗi giây, và vận tốc đầu nòng cực lớn, việc sử dụng vũ khí cách mạng mới này trong các cuộc đấu súng nerf đã bị Tòa án Hình sự Quốc tế tuyên bố là tội ác chiến tranh. Và giờ đây, bạn, người sử dụng cỗ máy phi thường này, sẽ hạ gục kẻ thù từ xa, các mũi tên chết người của bạn được dẫn đường bởi tia laser tích hợp, và cả tốc độ bắn lẫn vận tốc đầu nòng đều có thể điều chỉnh hoàn toàn theo ý muốn của bạn. Vâng, nếu bạn thành công trong việc chế tạo con quái vật này, thử thách lớn nhất của bạn sẽ không còn là chinh phục những kẻ phàm trần đang run sợ dưới chân bạn, mà là giữ cho cái tôi của bạn không phát triển vượt quá giới hạn và nổ tung như một quả bóng bay chứa đầy hydro.
Bỏ qua đoạn hội thoại quảng cáo, đây là mọi thứ bạn cần biết để chế tạo thứ này.
Mọi bộ phận của khẩu súng blaster này đều được giữ cố định bằng đai ốc và vít nhiệt. Bạn sẽ cần nhiều loại vít M2, từ 6mm đến 30mm. Bạn sẽ cần vít M3 từ 8mm đến 40mm. Bạn cũng sẽ cần khoảng 50 cái đai ốc nhiệt M2_4mm và 50 cái đai ốc nhiệt M3_4. Bạn cũng sẽ cần khoảng 10cm thanh kim loại đường kính 2mm và 6cm thanh kim loại 3mm, cùng với bốn nam châm 6_3mm và bốn nam châm 3_2m. Cuối cùng, ba lò xo có đường kính trong lớn hơn 3mm một chút và chiều dài ít nhất 25mm. Với những thứ này, bạn có thể lắp ráp mọi bộ phận.

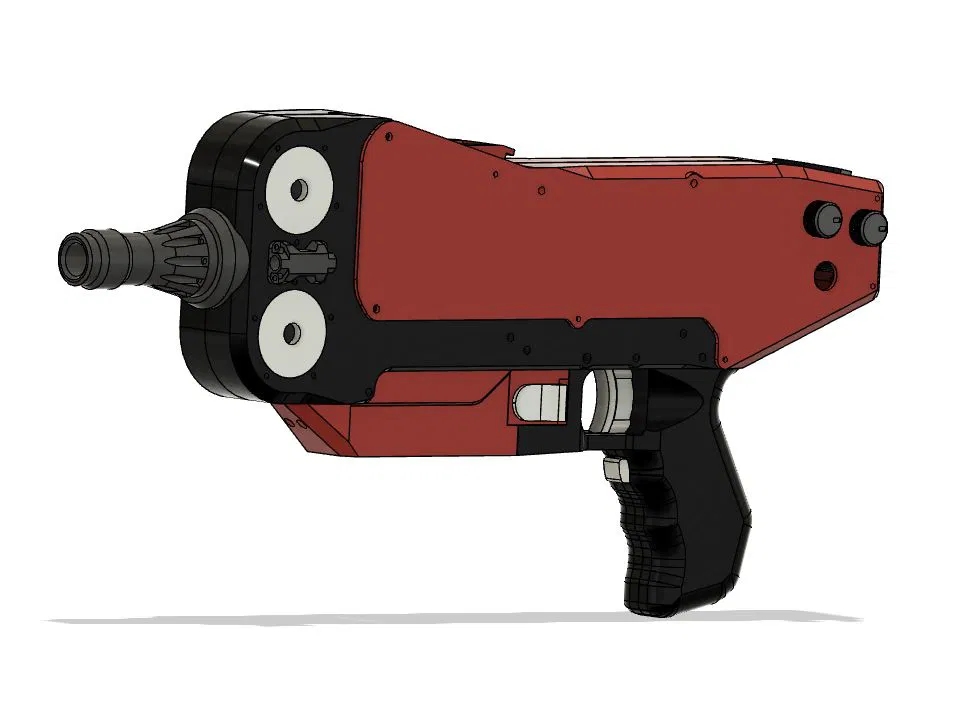

Đối với hướng dẫn lắp ráp, tôi chưa quay phim quá trình này, nhưng tôi sẽ cung cấp tệp Fusion 360 gốc để bạn có thể xem mọi thứ khớp với nhau như thế nào và bạn có thể thay đổi thiết kế theo ý muốn nếu bạn thích. Nếu bạn có bất kỳ câu hỏi hoặc thắc mắc nào, tôi sẽ giúp làm rõ, chỉ cần bình luận tại đây hoặc trên trang reddit.
Không có danh sách bộ phận. Một số bộ phận khá chung chung, vì vậy tôi sẽ không cung cấp liên kết cho mọi thứ, và tôi sẽ không bao gồm các bộ phận tôi đã đề cập ở trên. Thôi vậy. Bắt đầu nhé.
danh sách bộ phận
2x - Động cơ không chổi than 2206 (hoặc 2207) 2750KV
2x - ESC không chổi than 35A
2x - Động cơ DC chổi than trục đơn N30 580 vòng/phút (https://www.aliexpress.com/item/2261799822480529.html?spm=a2g0o.order_list.0.0.47c81802eCfcYr&gatewayAdapt=4itemAdapt) *Lưu ý: Trục phải vuông góc, không song song, với động cơ.
1x - Trình điều khiển động cơ MOS (https://www.amazon.com/gp/product/B07D1W6VFS/ref=ppx_yo_dt_b_search_asin_title?ie=UTF8&psc=1) *Lưu ý: Nên nhỏ gọn và có thể xử lý ít nhất 30 volt và 5A nên đây là một lựa chọn rất tốt)
2x - Mô-đun tăng áp (https://www.amazon.com/Eiechip-Voltage-Regulator-Converter-Module/dp/B07RNBJK5F/ref=sr_1_1_sspa?keywords=voltage+boost+module&qid=1660433236&sr=8-1-spons&psc=1&spLa=ZW5jcnlwdGVkUXVhbGlmaWVyPUEzREVESlVDRFhDWFY2JmVuY3J5cHRlZElkPUEwMDYyODEwM0tPRzFONFcxVE9FViZlbmNyeXB0ZWRBZElkPUEwNDc0NzM0MldaNURHRVJGOExVTSZ3aWRnZXROYW1lPXNwX2F0ZiZhY3Rpb249Y2xpY2tSZWRpcmVjdCZkb05vdExvZ0NsaWNrPXRydWU ) Lưu ý: Nên nhỏ gọn nên tôi rất khuyến khích lựa chọn này. Lưu ý #2: Đặt chúng thành 20V.
1x - Bộ điều chỉnh điện áp Buck (https://www.amazon.com/Regulator-Adjustable-Converter-Electronic-Stabilizer/dp/B07PDGG84B/ref=sr_1_1_sspa?crid=1VCQR8ZXNAWKC&keywords=voltage+buck+module&qid=1660433334&sprefix=voltage+buck+module%2Caps%2C47&sr=8-1-spons&psc=1&spLa=ZW5jcnlwdGVkUXVhbGlmaWVyPUE2VjJPTlQyVE9CUUUmZW5jcnlwdGVkSWQ9QTAzNzMyNDQxS1FWMTg3T1lSREFaJmVuY3J5cHRlZEFkSWQ9QTA0ODg5MjAzSldQMzE0Sk9CQk5HJndpZGdldE5hbWU9c3BfYXRmJmFjdGlvbj1jbGlja1JlZGlyZWN0JmRvTm90TG9nQ2xpY2s9dHJ1ZQ ) *Lưu ý: Đặt thành 5V
3x - Pin Li-ion 18650 (Dòng điện phải từ 20A trở lên, ví dụ: https://liionwholesale.com/collections/batteries/products/bak-n18650cnp-18650-30a-flat-top-2500mah?variant=39353194283077)
~ 30 cm - Dây silicon 14 gauge
~ 1 mét - Dây silicon 22 gauge
~ 2 mét - Dây silicon 28 gauge
1x - Vi điều khiển Arduino Nano
2x - Biến trở (Tôi đã sử dụng cái này: https://www.amazon.com/dp/B071ZX42VV/?coliid=I3K8IBNR2SO4NV&colid=19TEZ8IX636UV&psc=1&ref_=lv_ov_lig_dp_it)
1x - Nút nguồn bấm giữ sáng 16mm (https://www.aliexpress.com/item/2251832770316650.html?spm=a2g0o.order_list.0.0.4d531802MsPl4c) *Lưu ý: chọn điện áp 5v và tùy chọn bấm giữ.
1x - Nút nguồn bấm giữ 12mm (https://www.aliexpress.com/item/3256802424511797.html?spm=a2g0o.order_list.0.0.47c81802eCfcYr&gatewayAdapt=4itemAdapt) *Lưu ý: chọn điện áp 5v và tùy chọn bấm giữ.
2x - Rơ-le cơ khí (https://www.aliexpress.com/item/3256802895043774.html?spm=a2g0o.productlist.0.0.6bd97fe3lNB2OH&algo_pvid=aa7a549f-ba23-40aa-a157-9b93e9c43248&algo_exp_id=aa7a549f-ba23-40aa-a157-9b93e9c43248-10&pdp_ext_f=%7B%22sku_id%22%3A%2212000023964602724%22%7D&pdp_npi=2%40dis%21USD%211.34%211.31%21%21%21%21%21%402101e9d516604335183863893eb99b%2112000023964602724%21sea&curPageLogUid=Ukz8WHWfibvU) *Lưu ý: Chọn tùy chọn 5v
1x - Đi-ốt laser đỏ (https://www.amazon.com/gp/product/B071FT9HSV/ref=ppx_yo_dt_b_search_asin_image?ie=UTF8&psc=1)
1x - Đi-ốt Schottky, định mức ít nhất 5A và 30 volt
1x - Một cặp đầu nối T-plug
1x - Đầu nối JST 3S
1x - Tụ điện hóa dung kháng ít nhất 30 volt và khoảng 500 - 1000µF.
1x - Điện trở 1000 Ohm
2x - Điện trở 10000 Ohm
1x - Công tắc nút DPDT 6 chân (https://www.amazon.com/gp/product/B07PK6C6LB/ref=ppx_yo_dt_b_search_asin_image?ie=UTF8&psc=1) *Lưu ý: bạn phải dùng nhíp hoặc kìm để nhổ miếng kim loại cong ra để biến công tắc bấm giữ thành công tắc nhả tạm thời. Bạn có thể tìm công tắc nhả tạm thời ngay từ đầu nhưng tôi không tìm được.
3x - Thanh đỡ đồng thau M3*15
HẾT DANH SÁCH BỘ PHẬNÀ, giờ đến phần nối dây đơn giản. Tôi không có sơ đồ mạch chi tiết, nhưng tôi sẽ giải thích chức năng của từng bộ phận và cách chúng tương tác với nhau. Đầu tiên, bạn nên bắt đầu bằng cách nối ba pin 18650 thành một bộ. Sử dụng đầu nối T-plug cái và đầu nối JST 3S đực cho việc này. Bây giờ hãy lắng nghe cẩn thận. ĐẦU TIÊN, lắp bánh đà vào động cơ, SAU ĐÓ cố định động cơ vào lồng bánh đà, CUỐI CÙNG luồn dây động cơ qua các lỗ trên lồng bánh đà và hàn các bộ điều khiển tốc độ điện tử (ESC). Đảm bảo các động cơ được đấu dây đúng để chúng quay ngược chiều nhau và đẩy các viên đạn ra ngoài, chứ không phải vào trong. Dây tín hiệu của ESC sẽ đi vào Arduino Nano.
Công tắc nguồn chính không chịu được toàn bộ công suất, vì vậy nó chỉ cấp nguồn cho bộ điều chỉnh điện áp Buck 5V, bộ này sau đó sẽ mở rơ-le, các rơ-le này nên được đấu song song. Nguồn chính từ pin được chuyển mạch bởi rơ-le, đi vào cả hai ESC và vào hai mô-đun tăng áp, chúng nên được đặt ở khoảng 20 đến 24 volt và cũng được đấu song song. Nối đầu ra của các mô-đun tăng áp vào trình điều khiển động cơ MOS, và nối đầu ra của trình điều khiển động cơ MOS vào hai động cơ N30, đảm bảo chúng được đấu đúng chiều để không quay ngược chiều hoặc ngược nhau. Nối dây tín hiệu của trình điều khiển động cơ MOS vào Arduino. Nối tụ điện và điện trở song song với đầu ra của các mô-đun tăng áp, và đảm bảo bảo vệ đầu vào bằng đi-ốt, vì các động cơ không chổi than tạo ra điện áp âm lớn khi giảm tốc có thể làm cháy các mô-đun.
Đầu ra của bộ điều chỉnh 5V nối với Arduino Nano, các cực sáng của nút nguồn 16mm và đi-ốt laser, với công tắc nút 12mm chuyển nguồn cho đi-ốt laser và các cực sáng của nó. Ba dây của mỗi biến trở nên được hàn vào Arduino. Cuối cùng, cả công tắc nút điều khiển động cơ không chổi than và công tắc nút điều khiển động cơ N30 nên nối giữa chân 5v của Arduino và chân đầu vào thích hợp (sẽ được chỉ định sau), và mỗi chân đầu vào đó nên được nối với chân GND của Arduino thông qua một điện trở 10000 Ohm.
Chà, tôi nghĩ tôi đã đề cập đến mọi thứ tôi có thể nghĩ ra. Xin lỗi nếu đây không phải là hướng dẫn trực quan nhất, tôi chắc chắn có thể chuẩn bị tốt hơn, nhưng tôi đoán để tự tin chế tạo thứ này, bạn sẽ cần một số kiến thức điện tử trước.
CODE:Tôi đã bao gồm mã Arduino để làm cho mọi thứ hoạt động trong các tệp. Đây là hướng dẫn về dây nào nên được kết nối với chân nào của Arduino:
Đầu ra dương 5v từ bộ điều chỉnh: 5v
Đầu ra âm 5v từ bộ điều chỉnh: GND
Dây trái của biến trở điều khiển tốc độ bắn: 5v
- Dây trái của biến trở điều khiển tốc độ bắn: A0
-Dây trái của biến trở điều khiển tốc độ bắn: GND
Dây trái của biến trở điều khiển nguồn: 5v
Biến trở điều khiển nguồn dây giữa: A1
Dây phải của biến trở điều khiển nguồn: GND
Cả hai dây tín hiệu âm của ESC: GND
Cả hai dây tín hiệu dương của ESC: 3
Dây trái nút Motor Rev: 5v
Dây phải nút Motor Rev: 10
Dây trái nút Bắn: 5v
- Dây phải nút Bắn: 11
*** Đừng quên nối chân 10 với GND qua điện trở 10000 Ohm và chân 11 với GND bằng điện trở 10000 Ohm.
Aaaaaaaand đó là tất cả mọi người. Chúc may mắn và thượng lộ bình an.
