Airsoft HPA Dragunov SVU (Có CAD)

_Dự án này được thực hiện nhờ có cụm hopup/băng đạn do Wafzig thiết kế, tôi đã sửa đổi nó để dùng cho SVU. Xem các dự án airsoft tuyệt vời của anh ấy:_

https://cults3d.com/@Wafzig

Dùng mô hình CAD của Dragunov SVD bởi ehsan để tham khảo, và một số bộ phận được sửa đổi cũng được sử dụng.

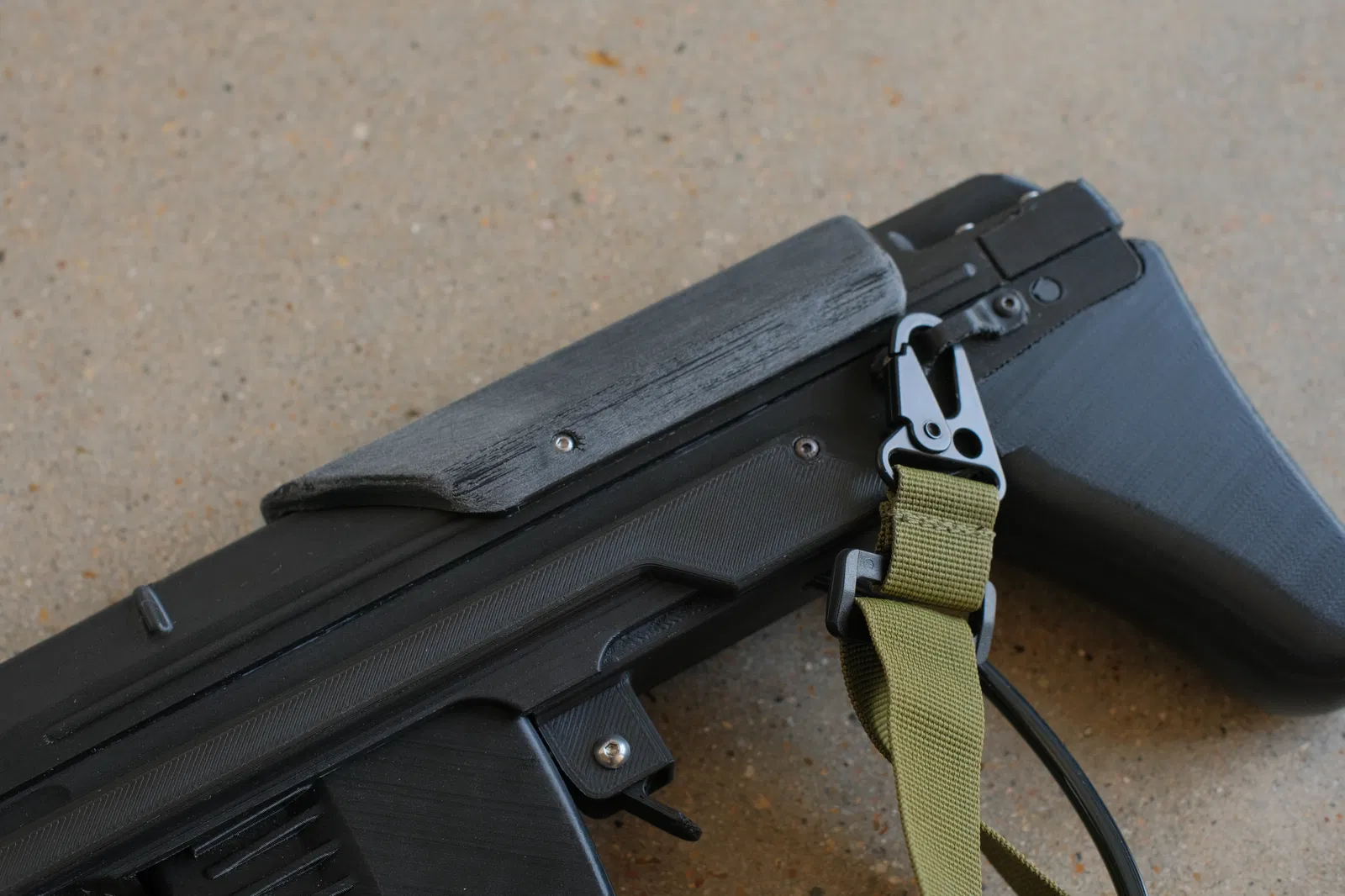

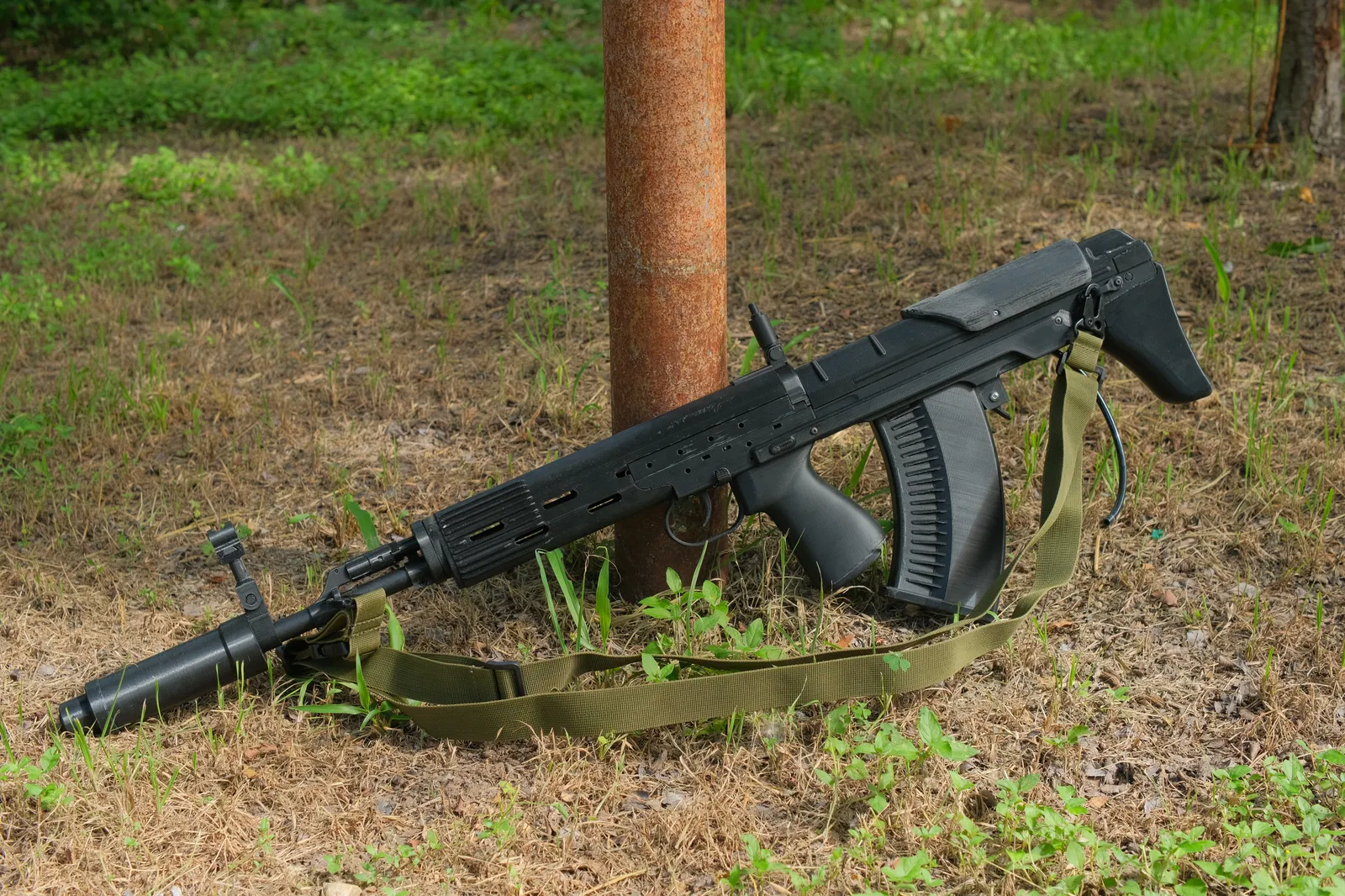

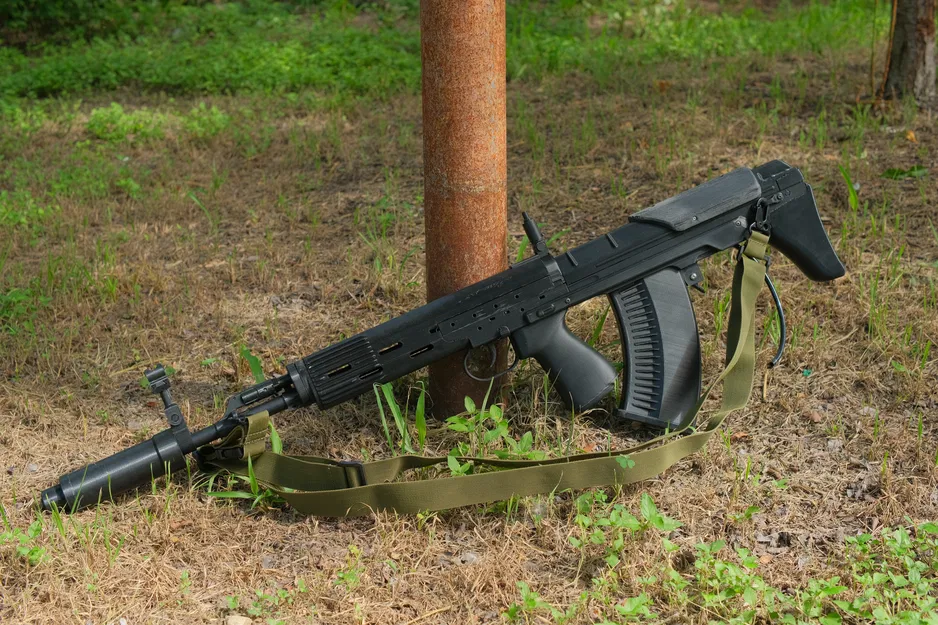

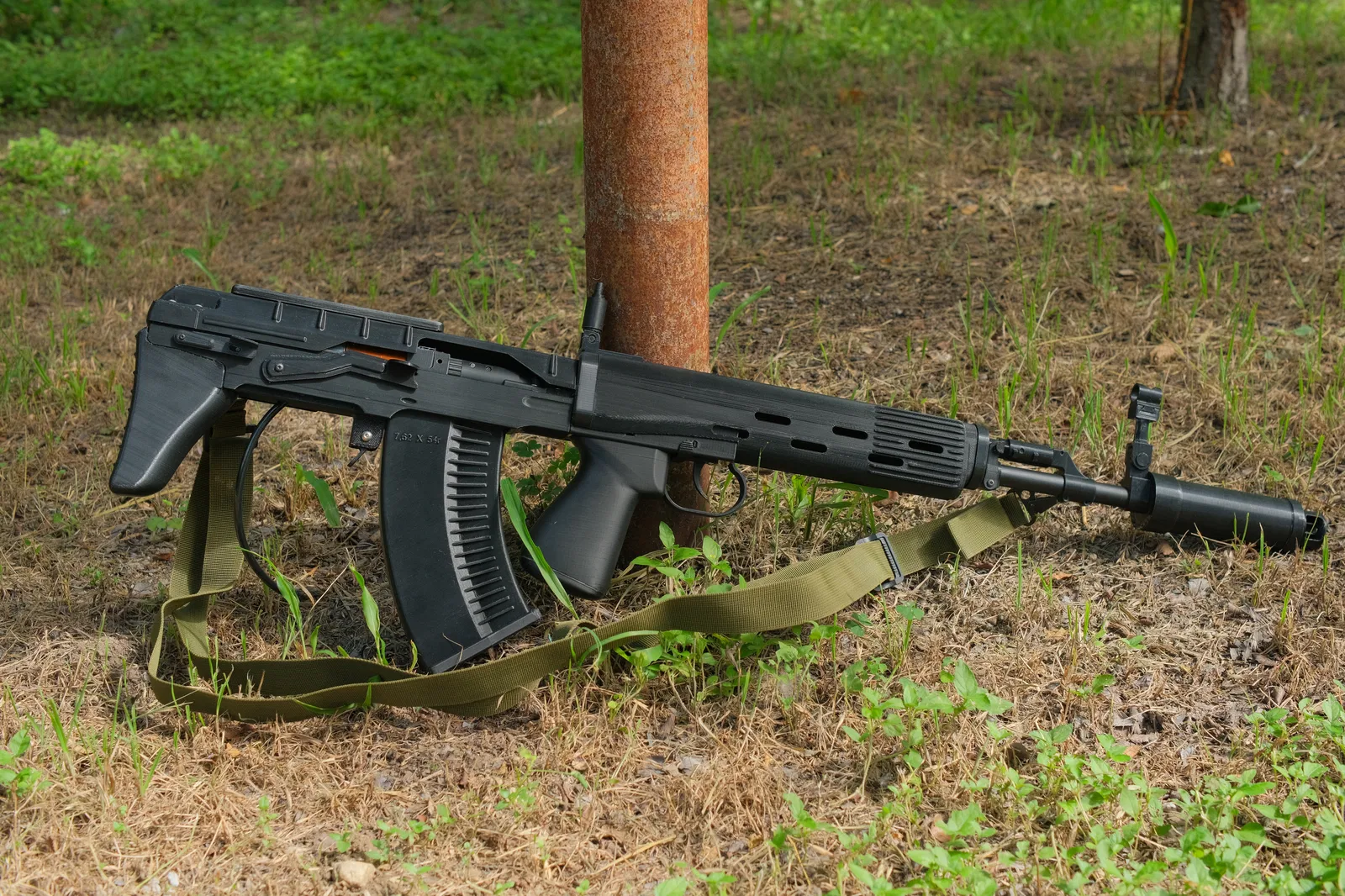

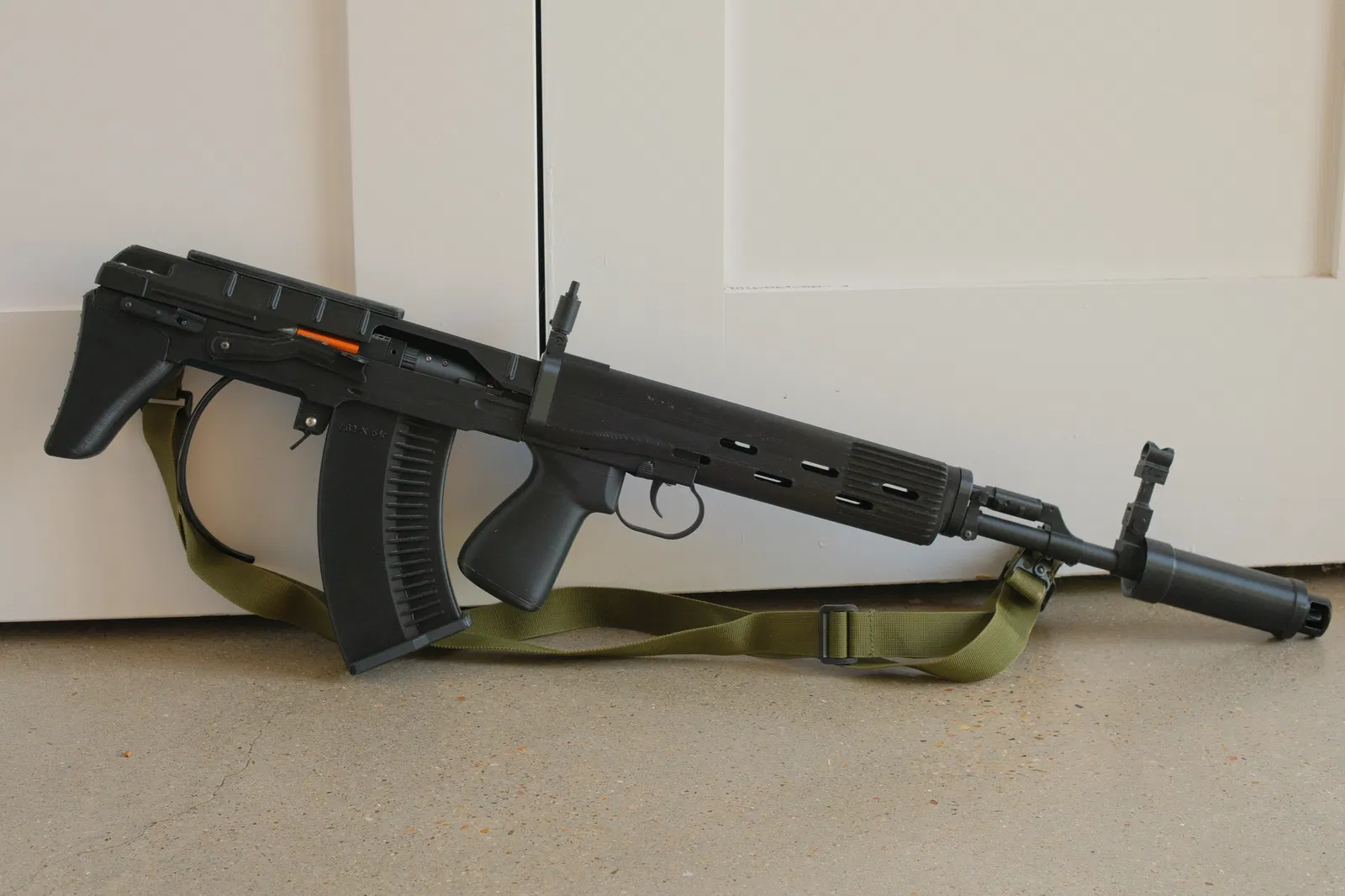

Đây là Dragunov SVU, hay ОЦ-03 (OTs-03). Đây là một bản dựng hoàn toàn nguyên bản, không phải là chuyển đổi cho bất kỳ khẩu súng nào hiện có.

Vui lòng đọc toàn bộ văn bản và xem tất cả các hình ảnh trước khi bắt đầu dự án này để bạn biết mình sẽ làm gì.

Nó được thiết kế cho động cơ HPA Backdraft Phoenix, mặc dù sẽ không khó để sửa đổi nó để phù hợp với một động cơ khác (nếu không phải là lắp trực tiếp, vì nó chỉ gắn vào cổ trước của động cơ).

Nó sẽ tương thích với bất kỳ băng đạn nào của Cyma SVD AEG vì nó được thiết kế để vừa với một băng đạn in được làm vừa với SVD AEG của Cyma (xem thêm ghi chú bên dưới).

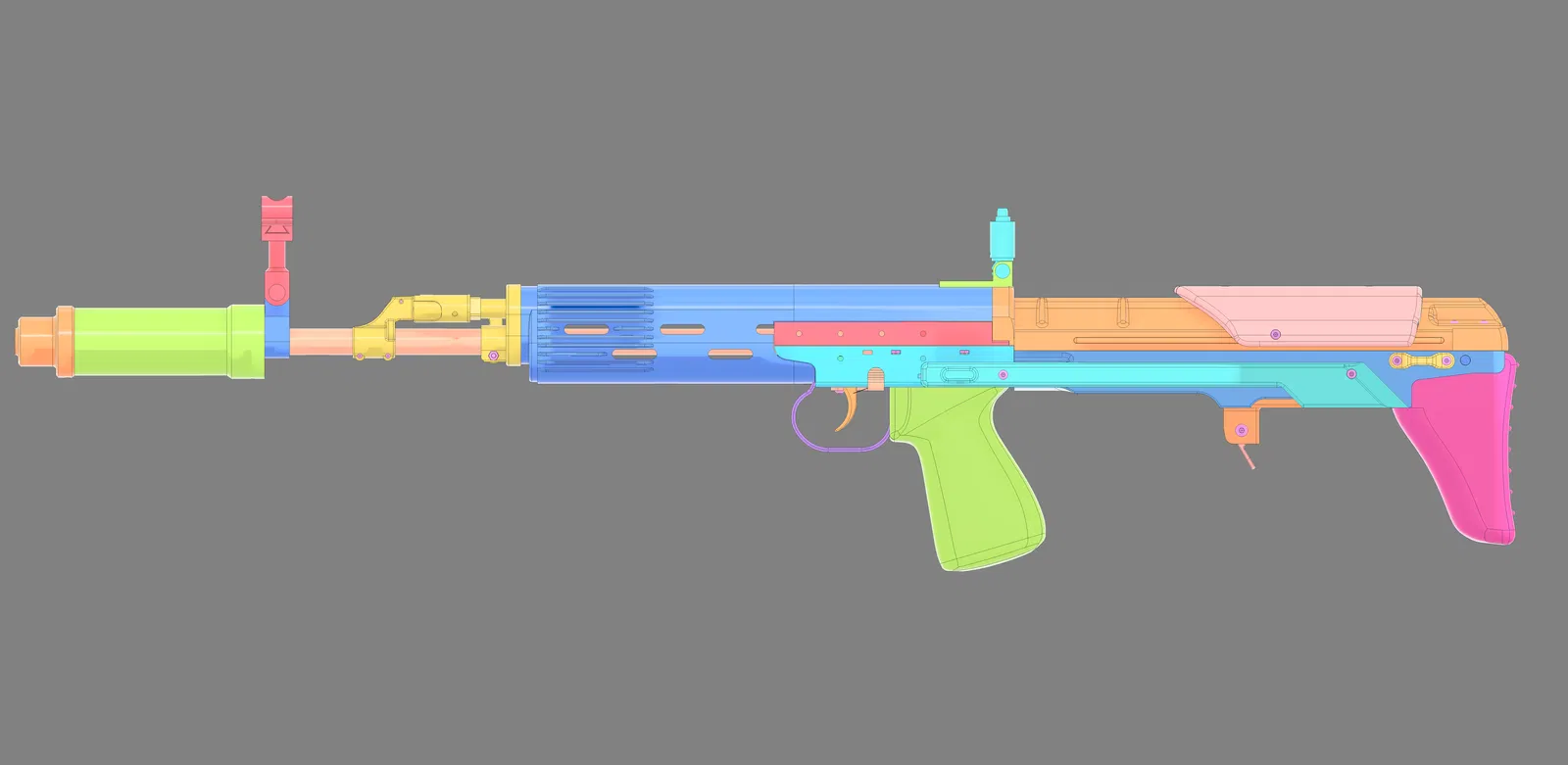

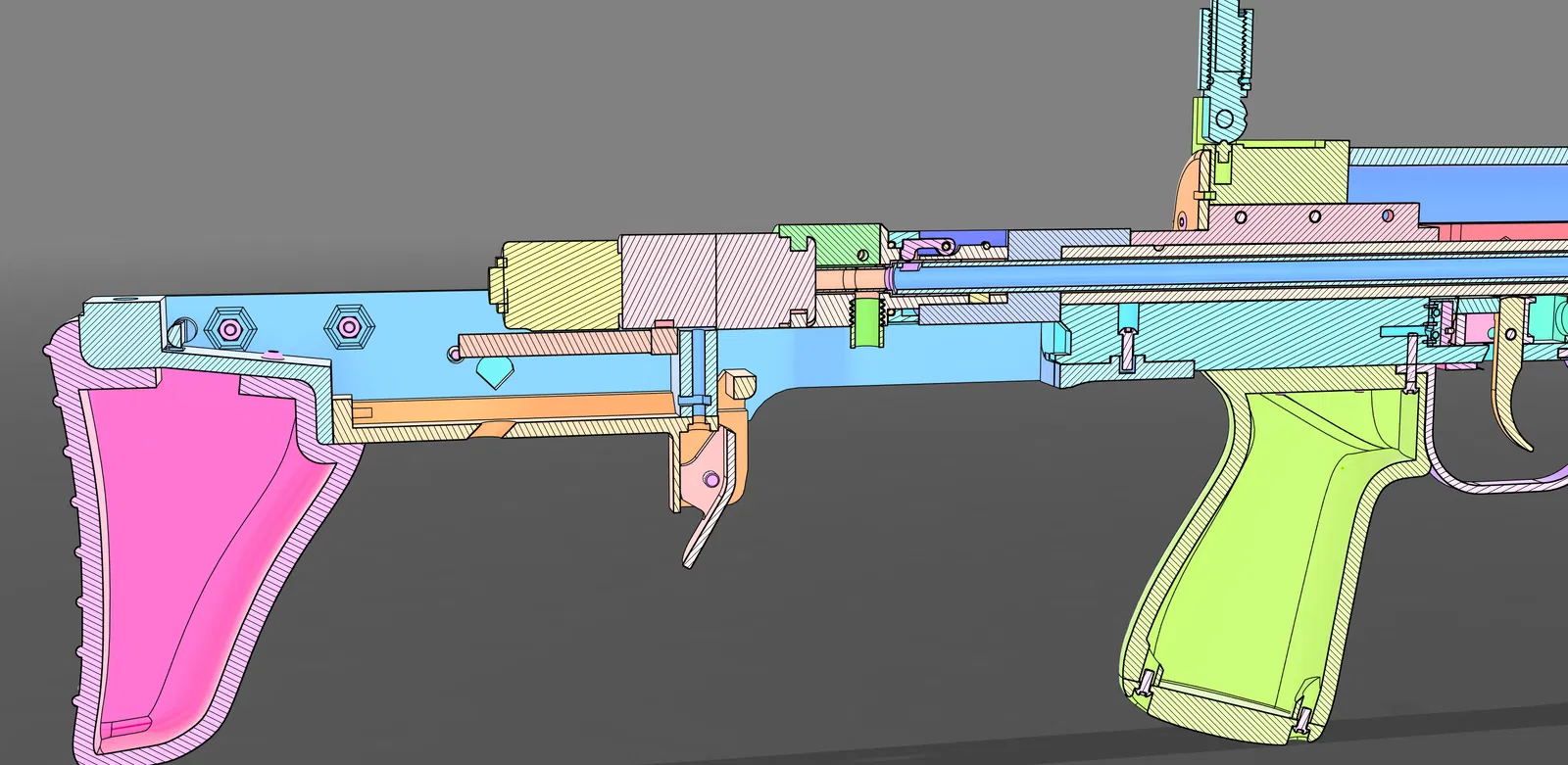

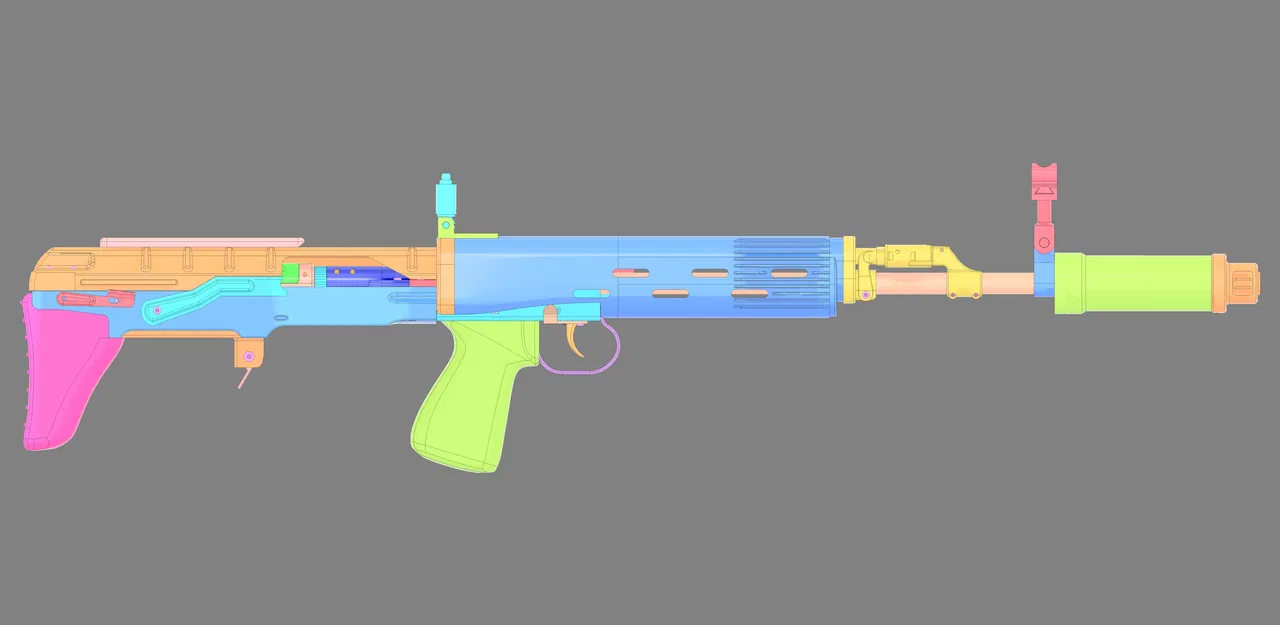

Tôi đang phát hành nó như hiện tại, nhưng tôi bao gồm cả tệp CAD Fusion 360 và tệp step của nó. Hãy tham khảo bản vẽ CAD này như hướng dẫn của bạn.

Dự án này có lẽ phức tạp hơn các bản dựng in airsoft thông thường (mosquito, PAAR15, v.v.). Cần phải hàn, điều chỉnh độ khít của các bộ phận (như chà nhám, dũa và khoan) và khắc phục sự cố. Việc sửa đổi các tệp CAD cho mục đích sử dụng của riêng bạn có thể không cần thiết nhưng chắc chắn sẽ rất hữu ích nếu bạn có thể làm được.

Các bộ phận cũng sẽ cần được định hướng, và một số bộ phận sẽ yêu cầu hỗ trợ (cụ thể là thân chính và thân trước).

Phần cứng chính cần thiết là:

• Backdraft Phoenix (hoặc động cơ HPA có kích thước tương tự) với vòi phun v3
• Nòng AEG (tôi đã dùng loại 510mm, loại 550mm sẽ vừa nếu bạn nhét đầy ống giảm thanh, lên đến 688mm nếu bạn cho qua ống giảm thanh)
• Cao su AEG
• Ống 5/8" OD 3/8" ID x 20", lý tưởng là nhôm hoặc ít nhất là kim loại (ống dài hơn cũng được, chỉ là không chính xác như súng thật)
• Ba microswitch (CYT1073/Omron D2F-5, có nhiều bản sao trên amazon)
• Đầu nối B5B-ZR-SM4-TF(LF)(SN) (tùy chọn nếu bạn ổn với việc cắt dây nối của mình)
• Các ốc M3 lặt vặt. Ốc M4 cũng có thể được sử dụng cho chốt băng đạn, đó là những gì tôi đã sử dụng.
• Chốt băng đạn sẽ cần một lò xo xoắn, tôi đã tự quấn một cái từ dây piano/dây lò xo.
• Chèn nhiệt theo tiêu chuẩn Voron M3 như: ở đây và ở đây
• Một vài lò xo bút nhỏ cho thước ngắm gập và bộ chọn chế độ bắn.

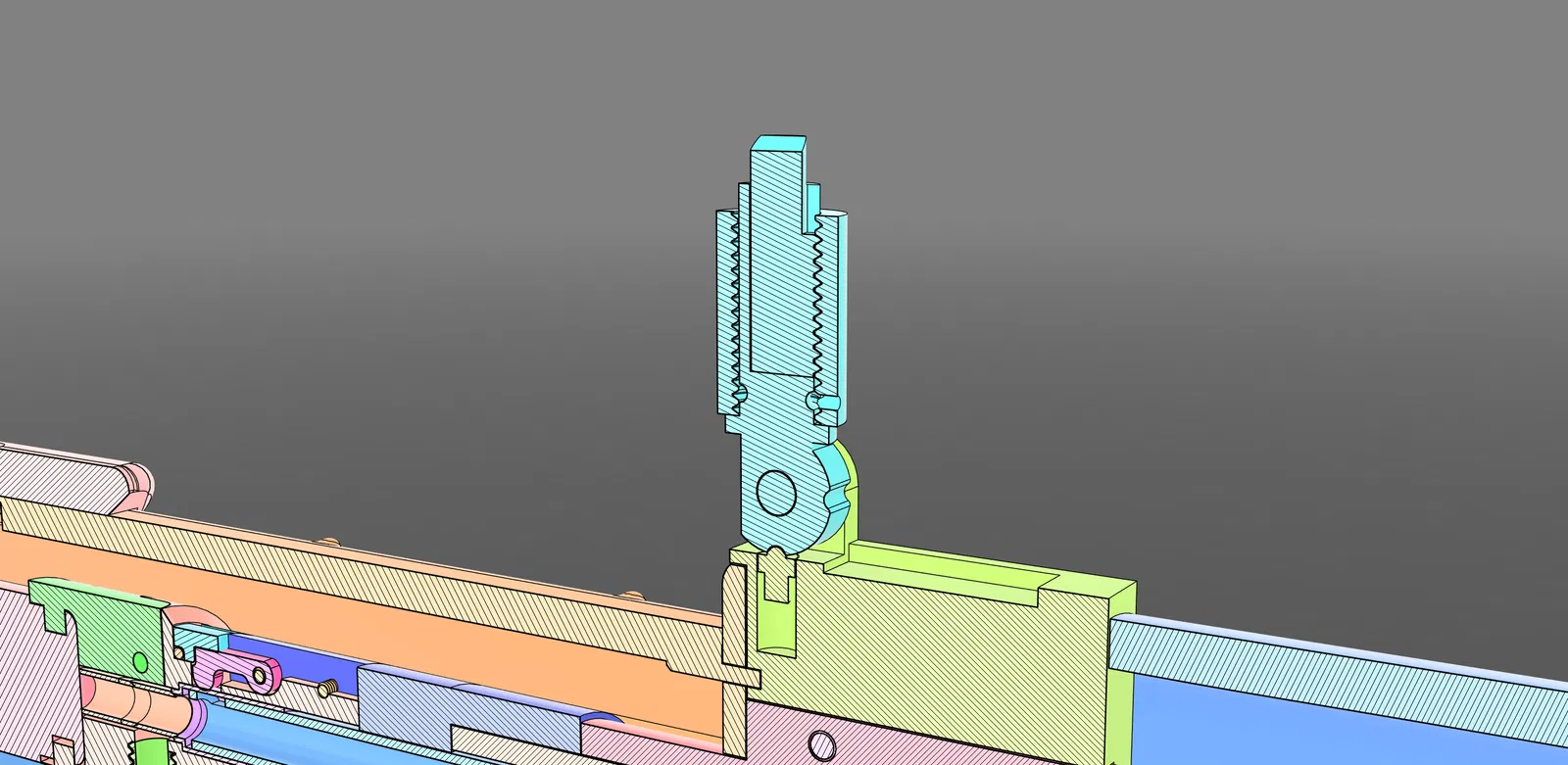

• Cần một ốc m2 để giữ trụ sắt phía sau, tùy chọn nếu bạn sử dụng ray pic.
• Hai ốc m2 và đai ốc cho cụm hopup.
• Ốc vặn M3 để gắn ống giảm thanh, khối gas và kẹp ốp tay phía trước vào nòng.
• Ốc m2 để cố định cần giữ nắp che bụi vào trục giữ.
• Một chèn m2 tùy chọn cho trục giữ nắp che bụi, có một phiên bản mà ốc vít ren trực tiếp vào nhựa.

Định hướng In:

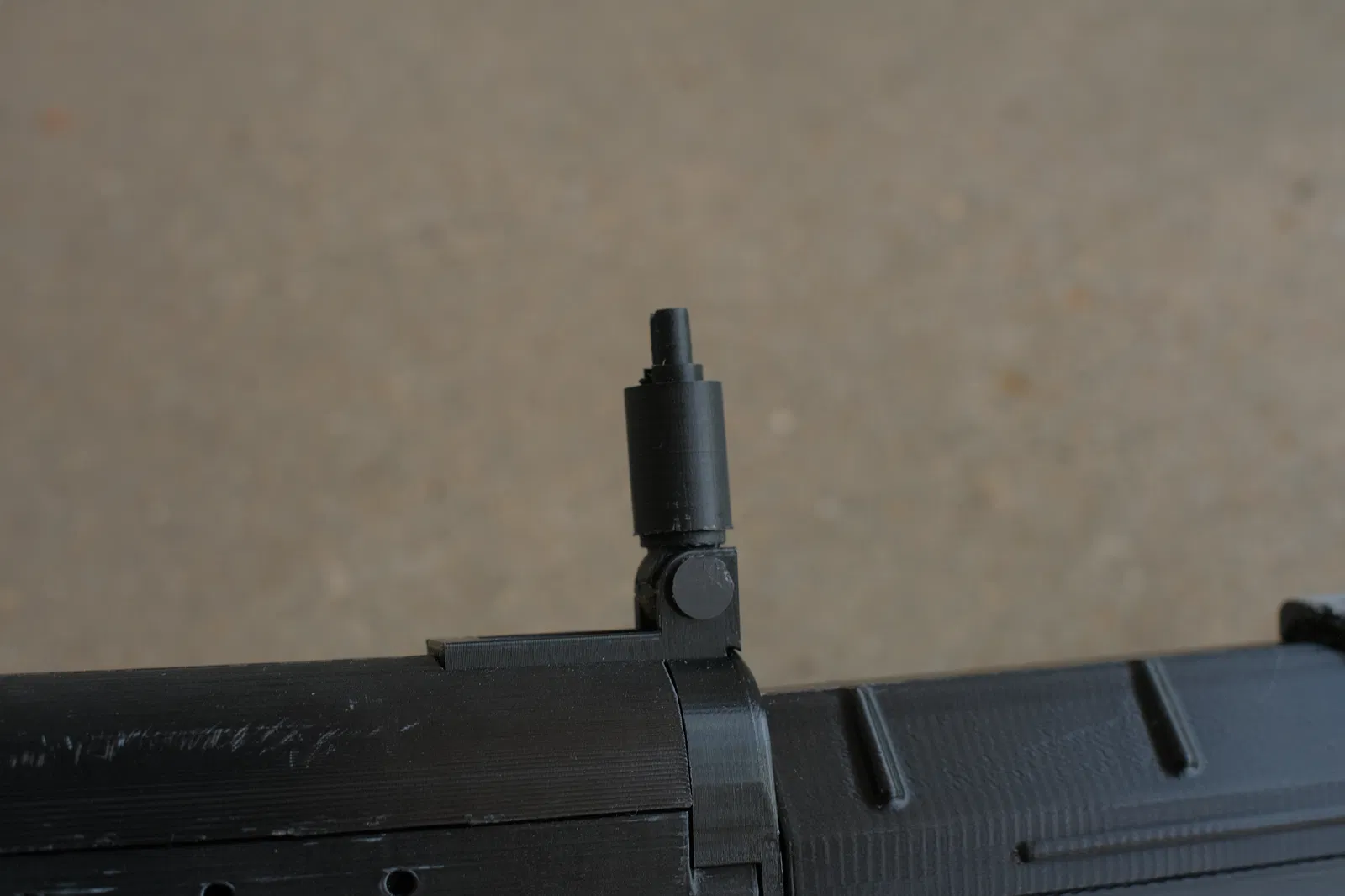

Hình ảnh của tôi nên là một tài liệu tham khảo tốt cho hầu hết các bộ phận. Tôi đã thiết kế thân chính để in trên mặt trên của nó nhằm giảm thiểu lượng hỗ trợ cần thiết. Các bộ phận sắt phía sau ngoại trừ giá đỡ được in theo chiều dọc. Cọc sắt phía trước, tôi khuyên bạn nên in theo chiều ngang để tăng độ bền. Các nửa ốp tay được đặt sao cho mặt tiếp xúc giữa hai nửa song song với mặt bàn in.

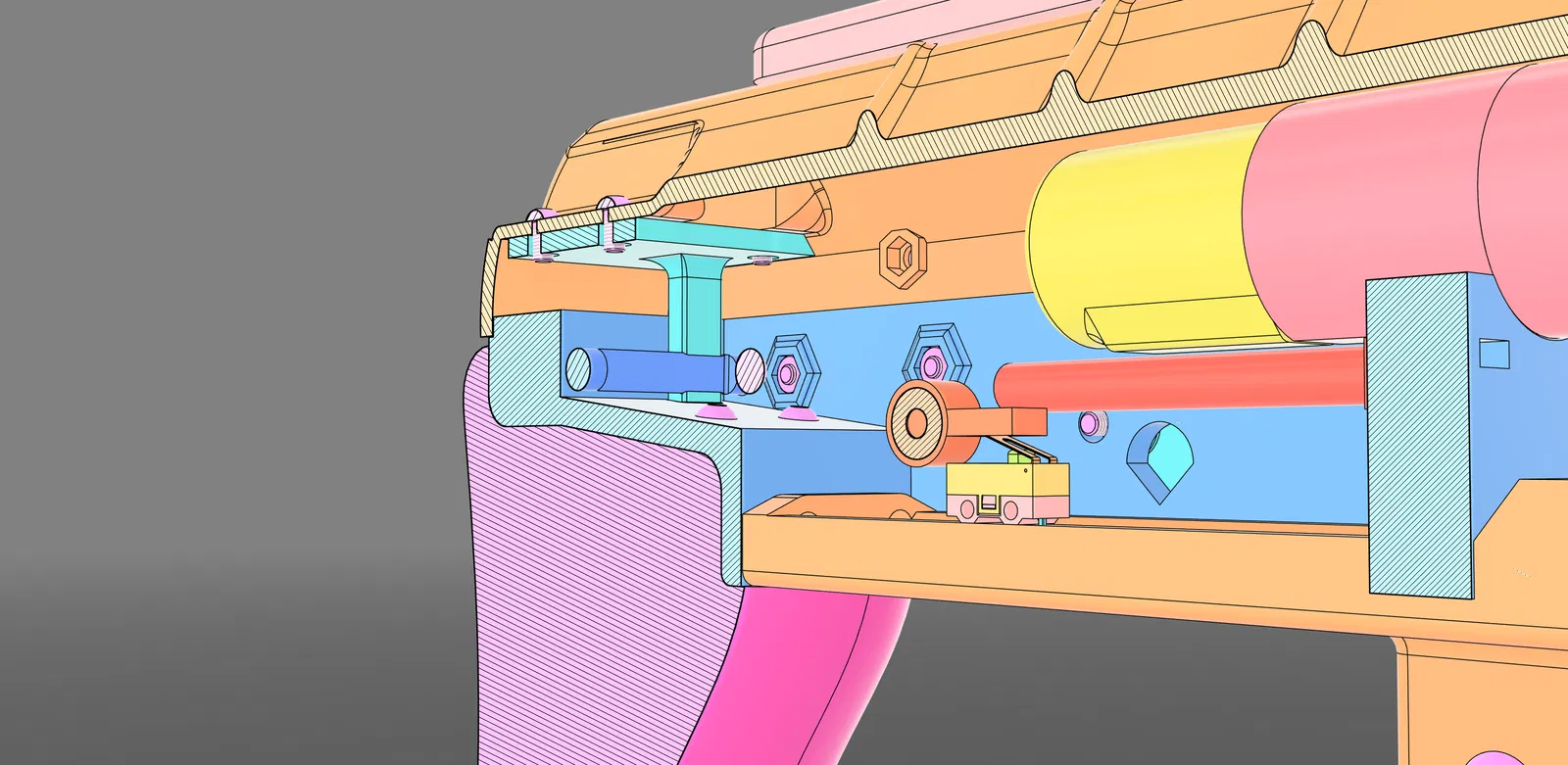

Có hai tệp cho bộ chọn chế độ bắn, một tệp phẳng và một tệp “đã uốn sẵn”. Tệp phẳng được thiết kế để in nguyên trạng, làm nóng và sau đó uốn cong cho vừa với súng. Nó sẽ bền hơn nhiều theo cách này. Tôi cũng khuyên bạn nên dùng một ít chất khóa ren trên ốc vít giữ bộ chọn chế độ bắn để bộ chọn xoay liên tục không làm nó bị lỏng ra.

Có hai tệp cho trục giữ nắp che bụi, một tệp sử dụng chèn m2 và một tệp ren trực tiếp vào nhựa. Hãy cẩn thận và ren ốc m2 vào trục giữ trước khi lắp ráp để đảm bảo bạn không làm hỏng ren.

Sửa đổi Nòng Ngoài:

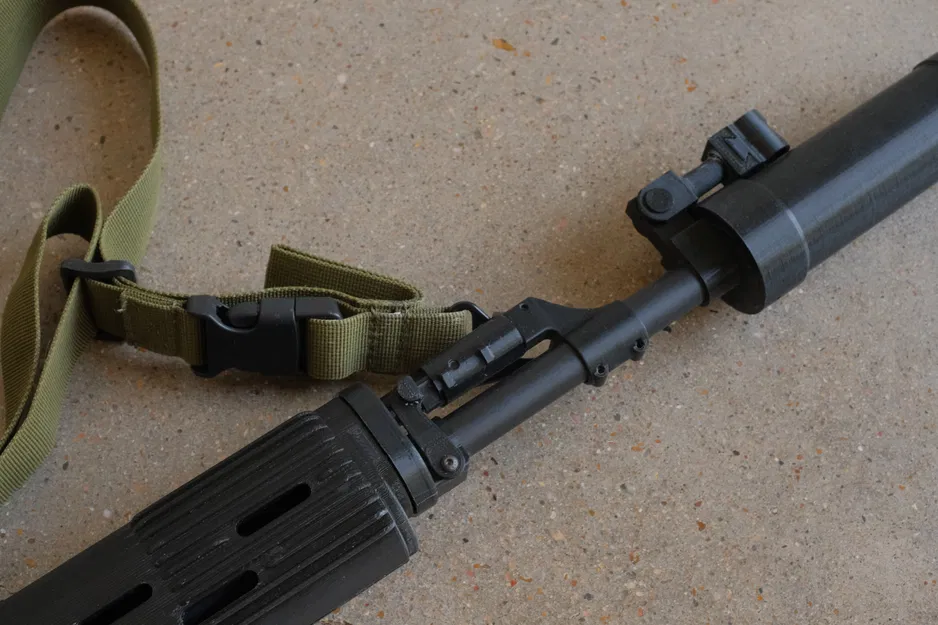

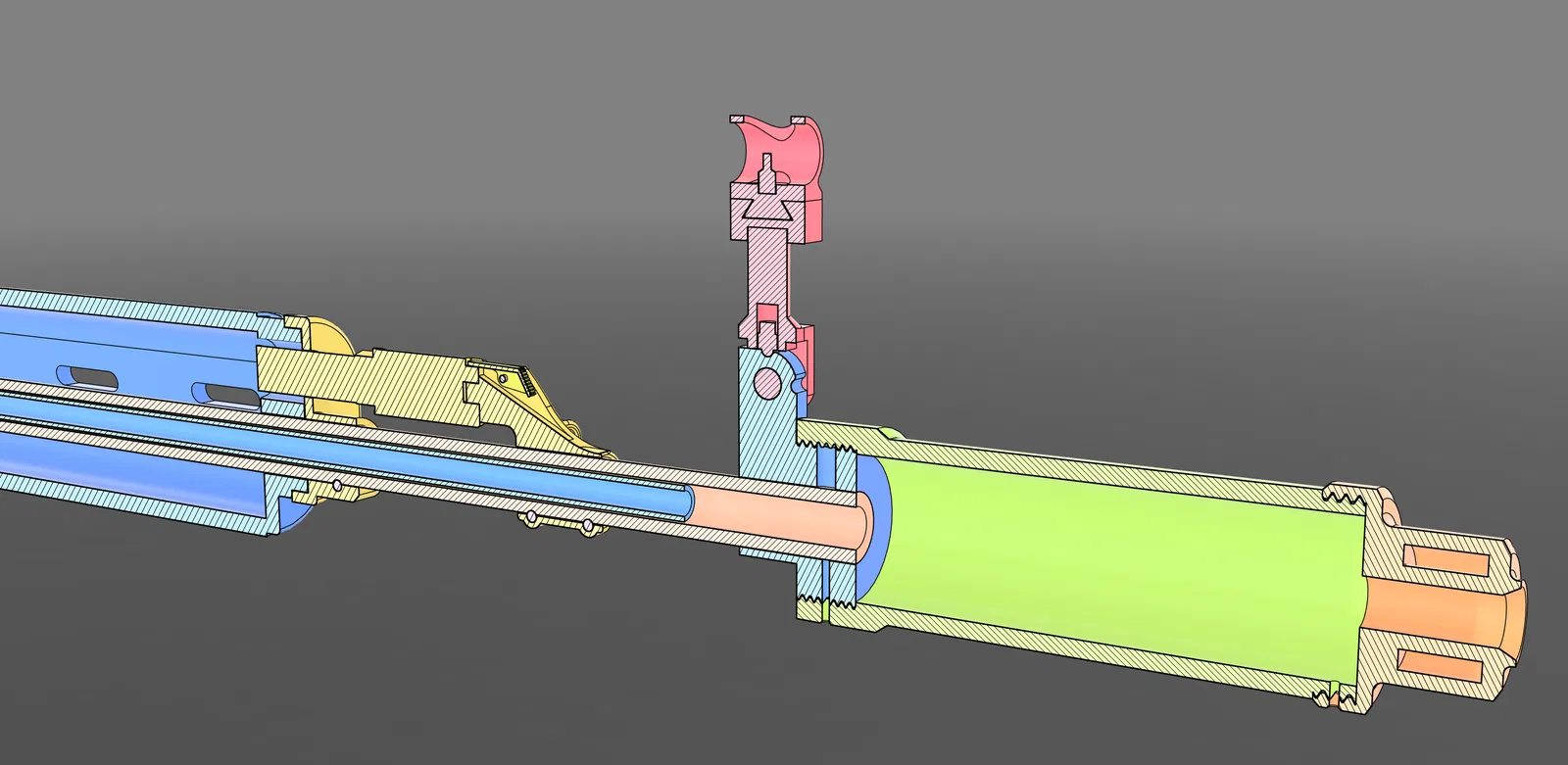

Bạn sẽ cần cắt một vài rãnh trên ống bạn chọn cho nòng ngoài. Rãnh đầu tiên là nơi nòng gắn vào thân súng, nó có lẽ là thừa và bạn có thể bỏ qua nó bằng cách loại bỏ phần nhựa nằm trong rãnh (bộ phận đó là "Giá đỡ Đầu Nòng"). Rãnh tiếp theo là dành cho ốc vít đi qua kẹp giữ ốp tay phía trước. Tôi khuyên bạn nên lắp ốp tay trước với cả hai kẹp giữ, sau đó đánh dấu lỗ trên nòng trước khi cắt rãnh. Đảm bảo ốp tay không bị xoắn hay gì cả. Tham khảo bản vẽ CAD để biết độ sâu cần cắt. Các rãnh cuối cùng là dành cho khối gas, nơi hai ốc vít hoạt động tương tự như trên bộ giữ ốp tay. Về cơ bản, chỉ cần làm tương tự ở đây.

Dây điện:

Dây điện khá đơn giản, ba dây đi ra từ cáp bảng kích hoạt của động cơ HPA. Một dây màu cam và một dây màu vàng đi đến cò súng, trên đường về FCU, dây màu vàng bị ngắt bởi microswitch cho an toàn. Bộ chọn chế độ bắn được kết nối với dây màu trắng, và dây thứ hai cho công tắc đó được kết nối với dây màu cam, có thể là trên chính công tắc hoặc tại cáp bảng cò.

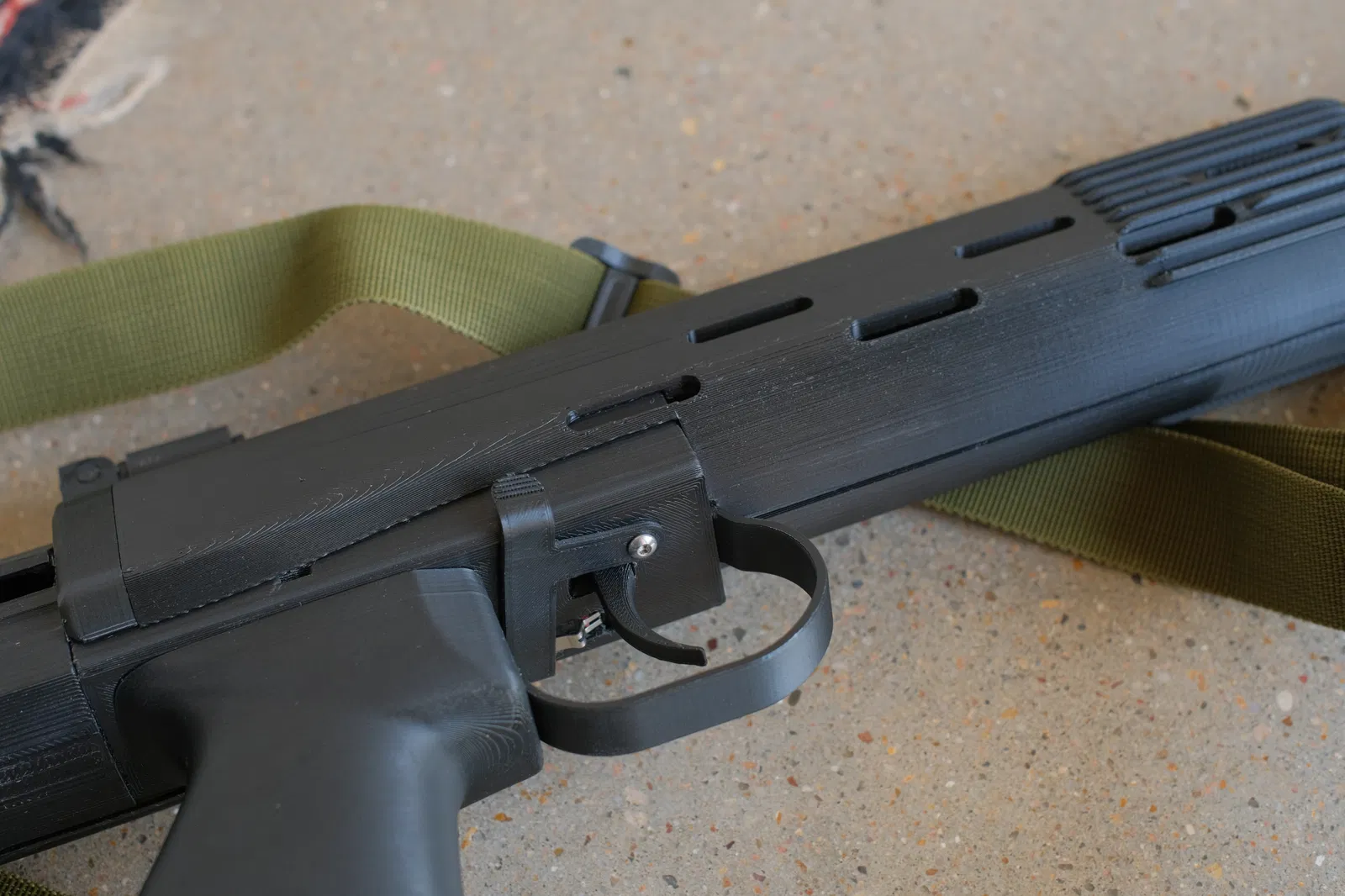

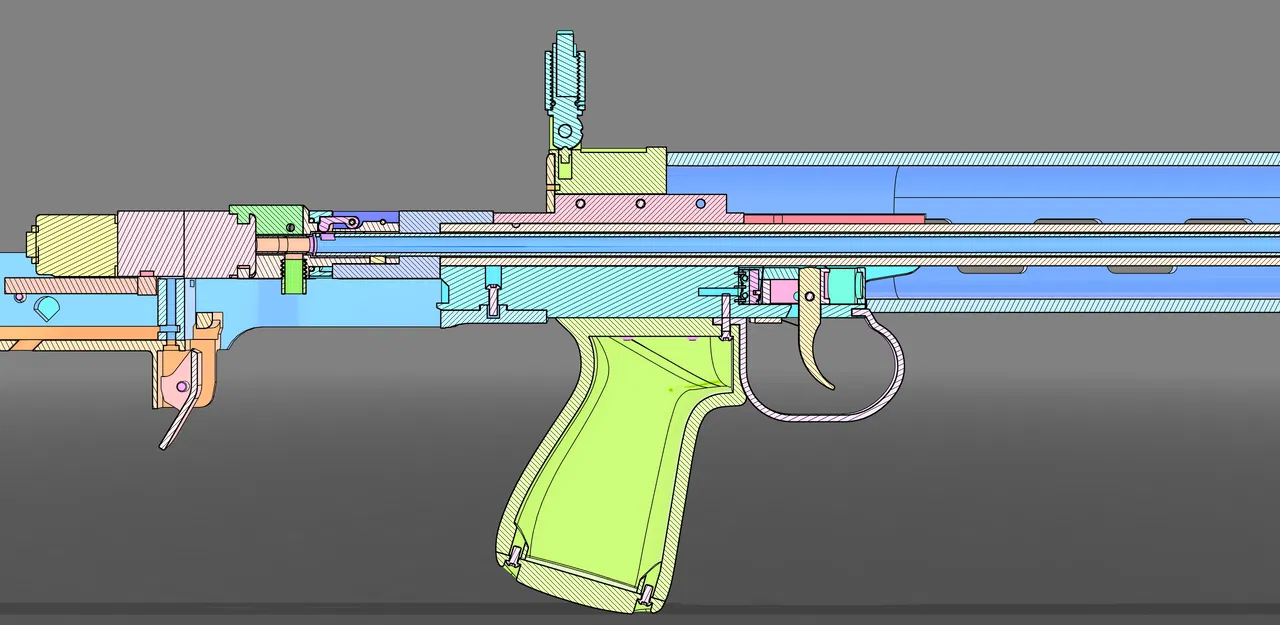

Dây cho bộ chọn chế độ bắn và cò súng chạy qua nắp liên kết cò súng ở bên trái súng.

Đảm bảo rằng bộ chọn chế độ bắn và công tắc cò súng được đấu dây thường đóng trong khi an toàn được đấu dây thường mở.

Chân cắm cho cáp bảng cò Backdraft là: cam và vàng là cò, cam và trắng là bộ chọn.

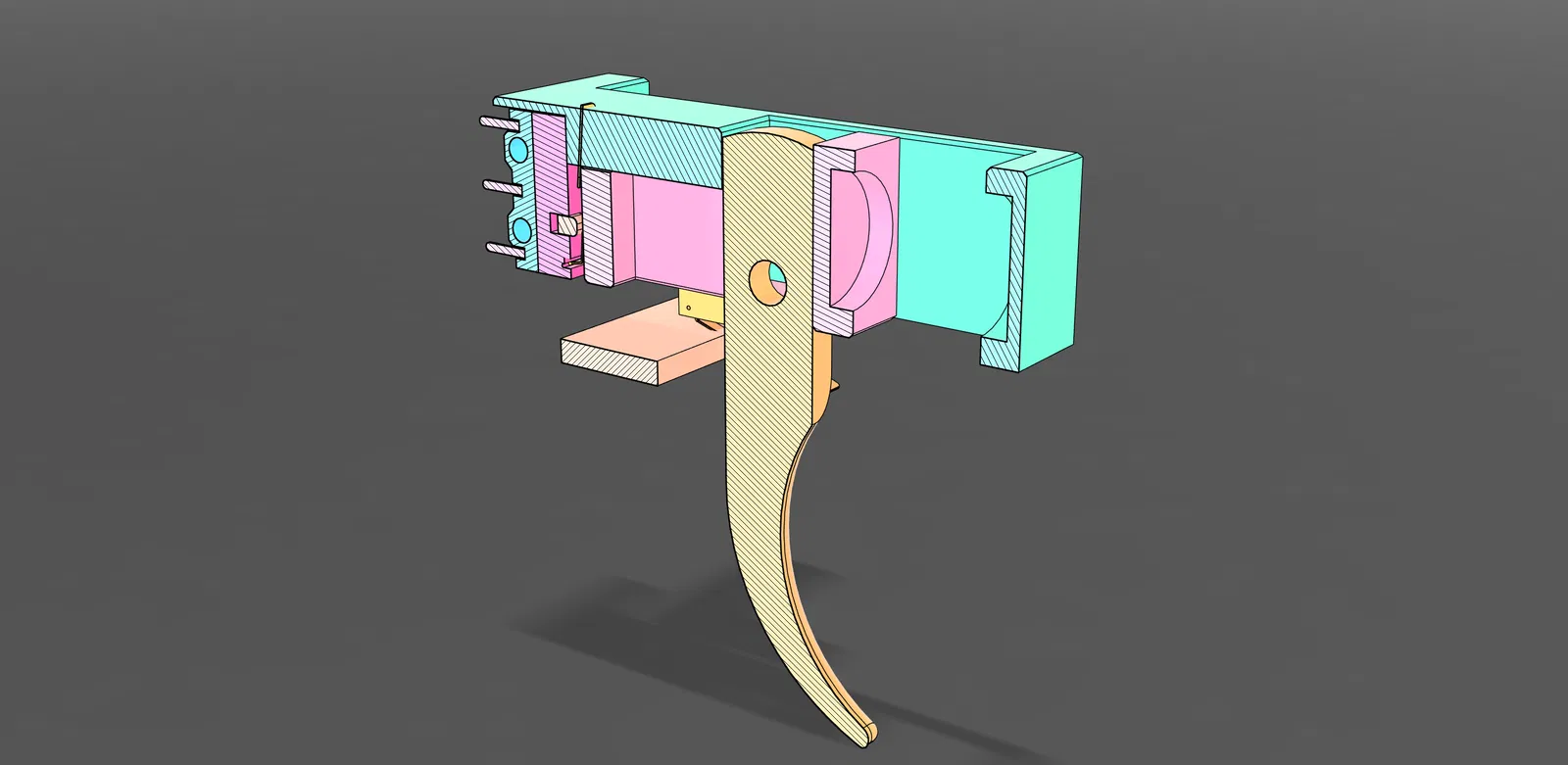

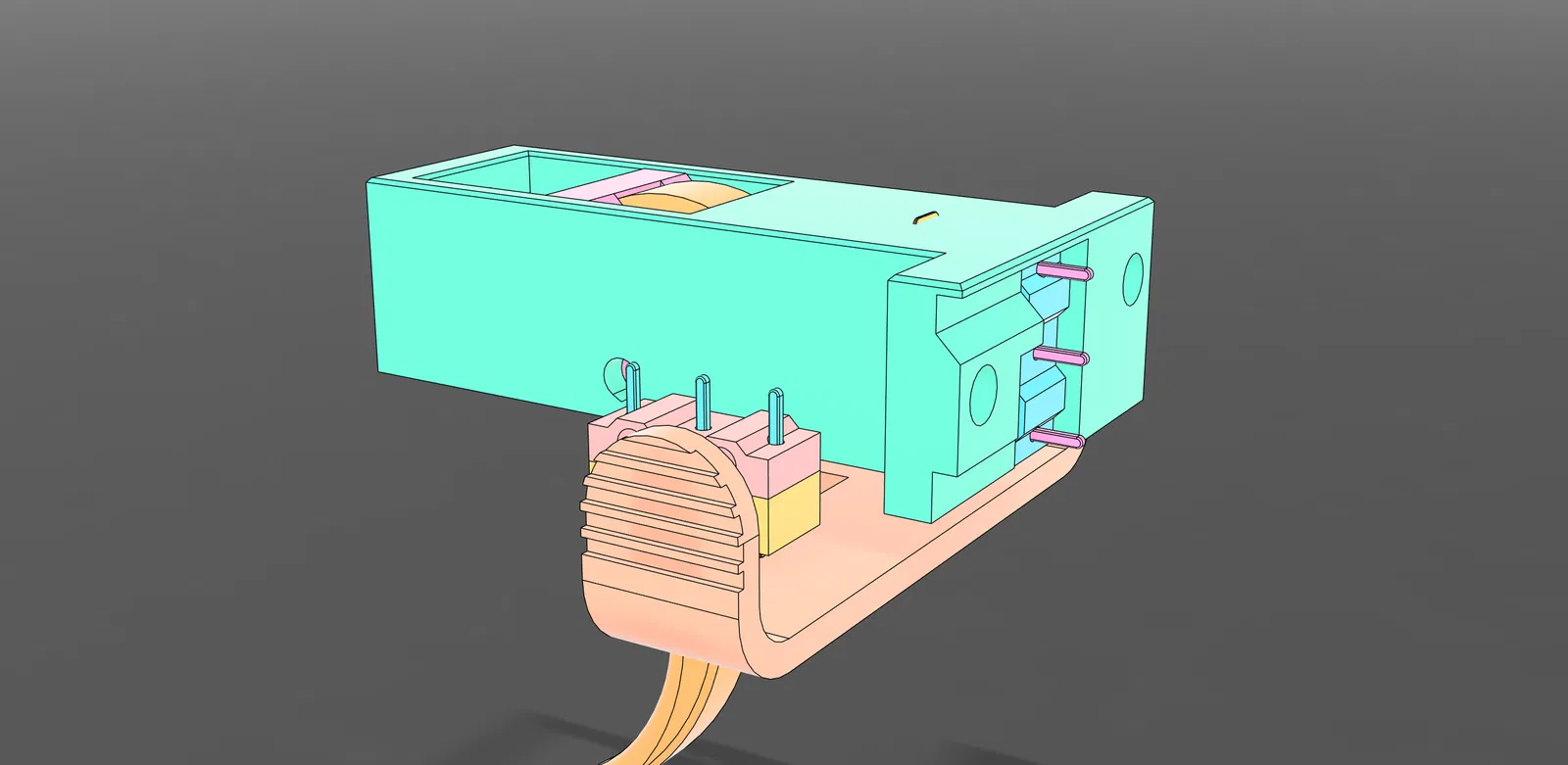

Bạn sẽ cần uốn cần gạt cho công tắc bộ chọn chế độ bắn theo một cách kỳ lạ tương tự như hình dưới đây, hãy chuẩn bị thêm các microswitch vì tôi đã phải thử đi thử lại khá nhiều lần. Hoặc là, bạn có thể đấu dây bộ chọn an toàn làm bộ chọn chế độ bắn và loại bỏ microswitch khỏi bộ chọn chế độ bắn thực tế.

Mẹo Lắp Ráp:

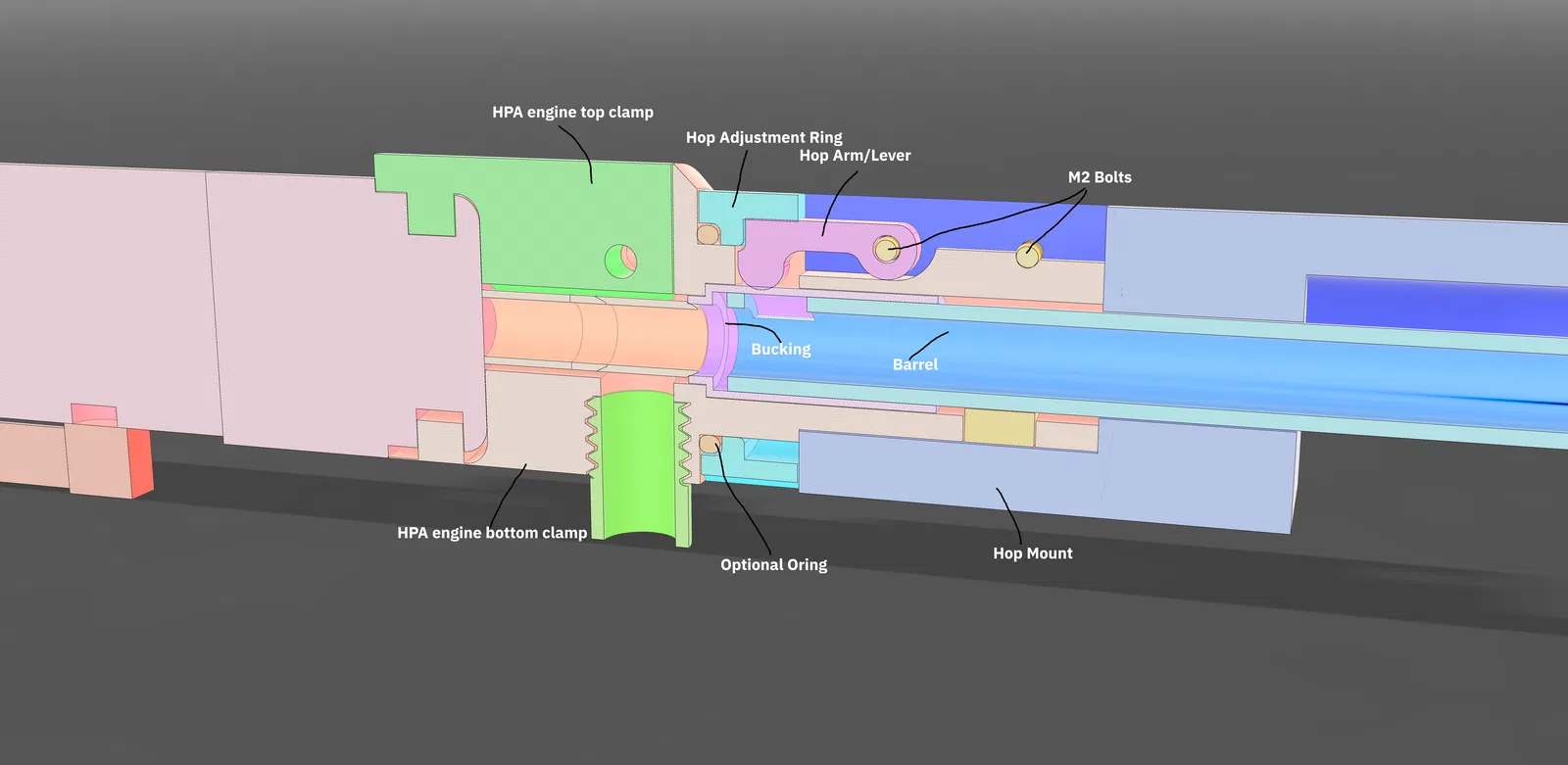

Tham khảo cụm hopup và bản vẽ CAD để lắp ráp cụm hopup.

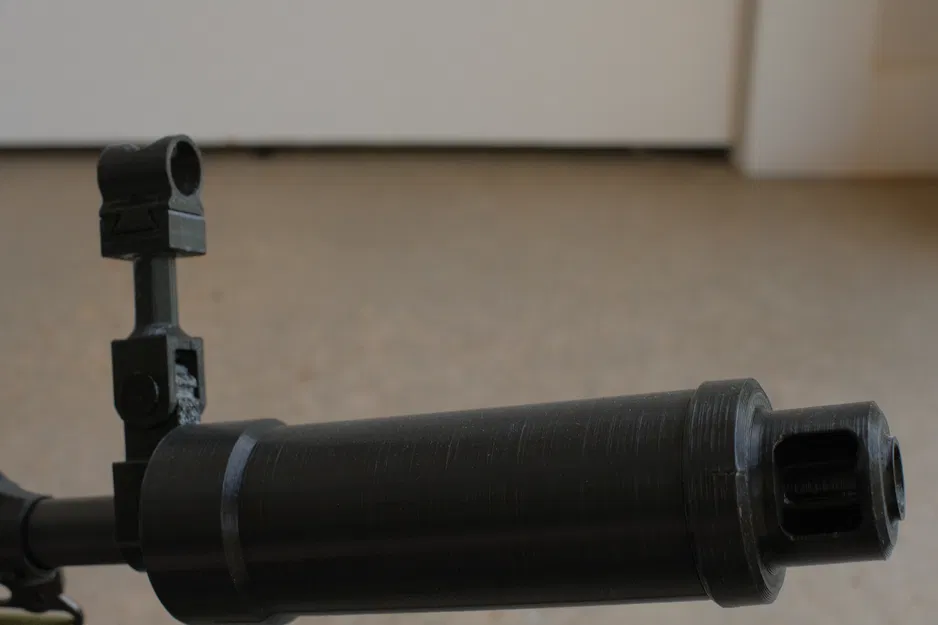

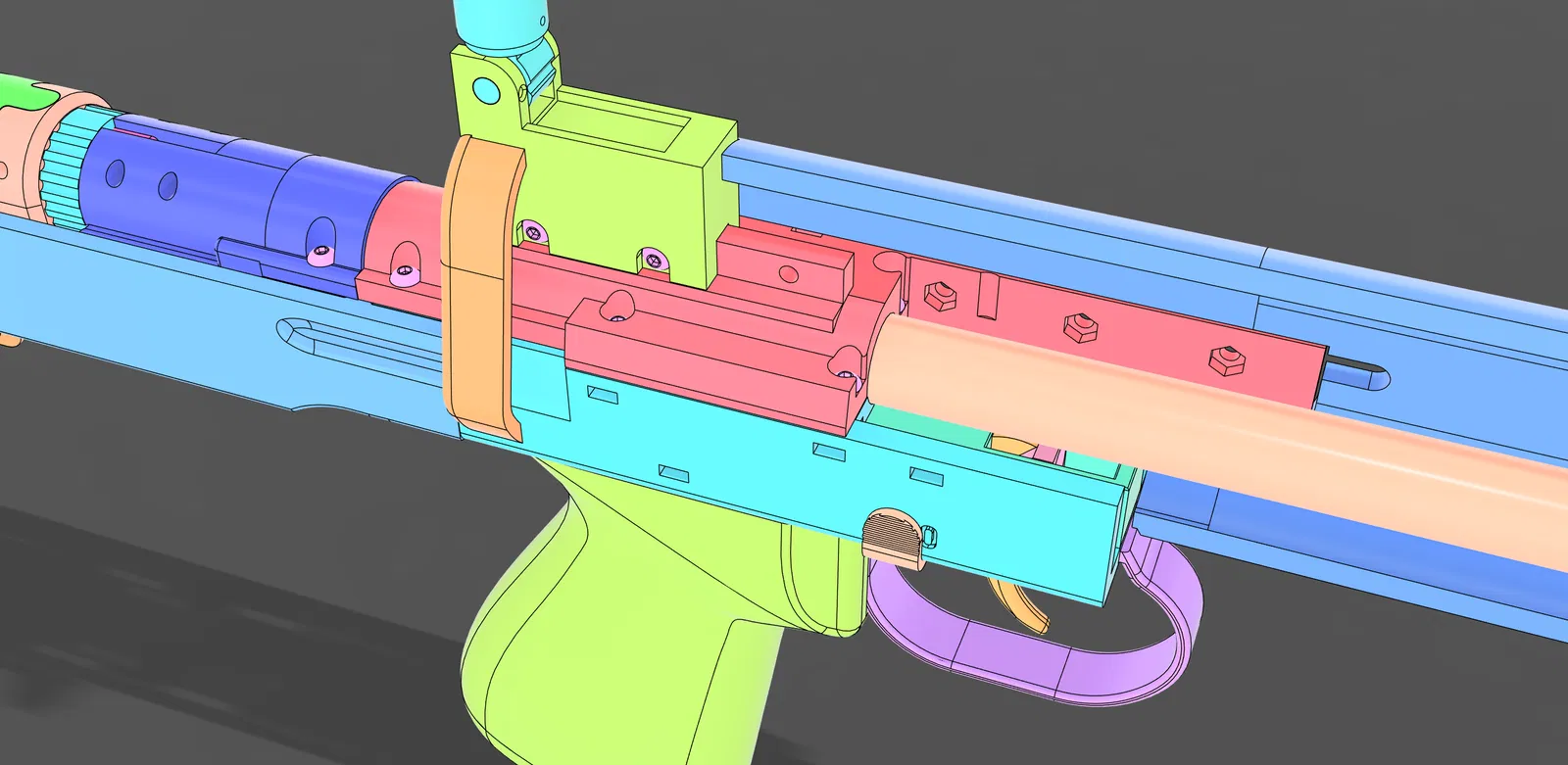

Các bộ phận mà bạn có thể gặp khó khăn nhất khi lắp khớp là phần khớp nối đuôi cá giữa thân trước và thân chính, đối với tôi nó khớp hoàn hảo, nhưng nếu máy in của bạn không được căn chỉnh tốt, nó có thể không khớp, và vì là khớp đuôi cá nên việc chà nhám cho vừa có thể khá khó khăn. Tôi khuyên bạn nên điều chỉnh mô hình CAD nếu bạn biết mình không thể in được dung sai đó. Bộ phận tiếp theo là ren trên ống giảm thanh, tôi đã phải điều chỉnh ren một hoặc hai lần dựa trên các bản in thử, điều tương tự cũng áp dụng ở đây. Hoặc, bạn có thể chỉ cần loại bỏ khớp đuôi cá, nó không cần thiết lắm.

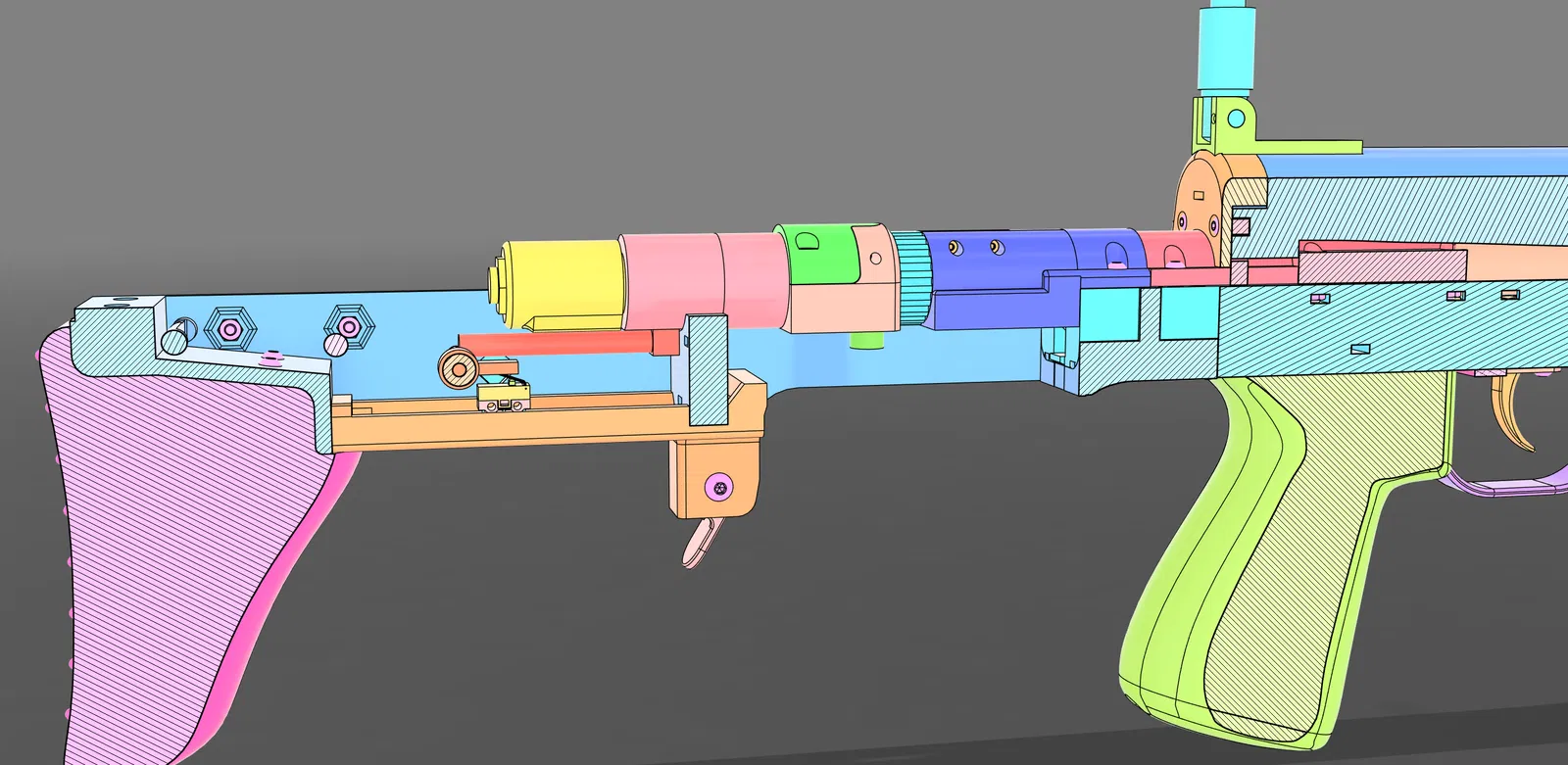

Tất cả các ốc vít ngoại trừ ốc m2 trên bộ ngắm sắt phía sau, ốc bắt từ bên trong thân súng để khóa bộ giữ nắp che bụi, ốc mà cò súng xoay, và hai ốc giữ chốt băng đạn, sẽ ren vào chèn nhiệt hoặc đai ốc. Nếu không có khe cho đai ốc, hãy giả định rằng có chèn nhiệt ở đó, kiểm tra lại trong CAD nếu cần (bất kỳ lỗ nào có kích thước 4.7mm đều có nghĩa là chèn nhiệt).

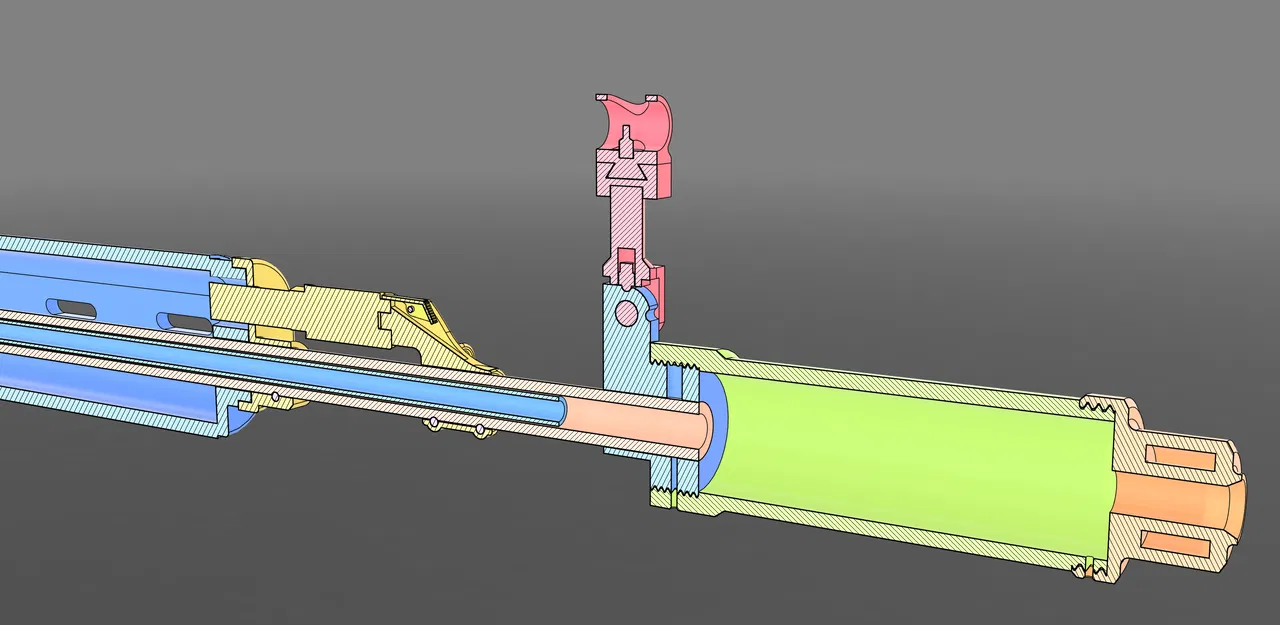

Ba chèn nhiệt được đặt trong giá đỡ ống giảm thanh nơi các ốc M3 được sử dụng để cố định nó vào nòng.

Nhiều bộ phận có các lỗ nhỏ cho sợi nhựa để khóa các bộ phận đó, chẳng hạn như các cọc ngắm sắt và các bộ phận ống giảm thanh. Bạn có thể sẽ phải khoan chúng ra trước. Trên ống giảm thanh, tôi thấy chúng không cần thiết vì ren đã giữ nó đủ chặt.

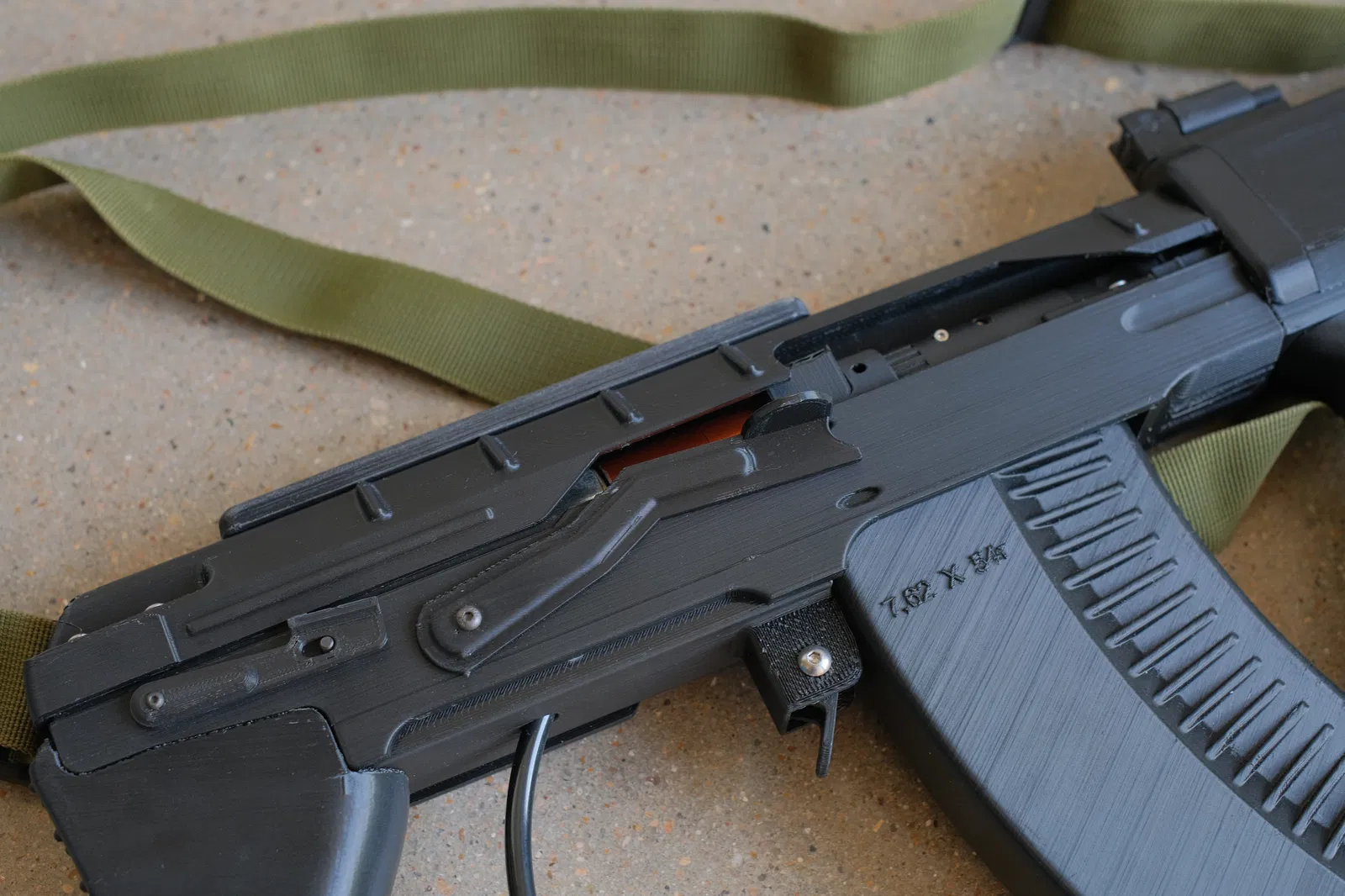

Nắp che bụi được giữ theo cách tương tự như Dragunov SVD thật, giả sử bạn đã lắp bộ giữ đúng cách, xoay nó về phía mõm súng để giữ nắp che bụi, và xoay theo hướng ngược lại để nhả nó ra.

Băng đạn được hiển thị ở đây là băng đạn này của IAP. Tôi không có nhiều may mắn khi nạp quá 50 viên, nhưng đó có lẽ là vấn đề của tôi, dù sao thì tôi cũng khuyên dùng băng đạn SVD bán sẵn. Nếu bạn chọn sử dụng băng đạn của anh ấy, bạn sẽ phải nghiêng băng đạn sang một bên một chút để tránh bị cấn với báng súng khi lắp.

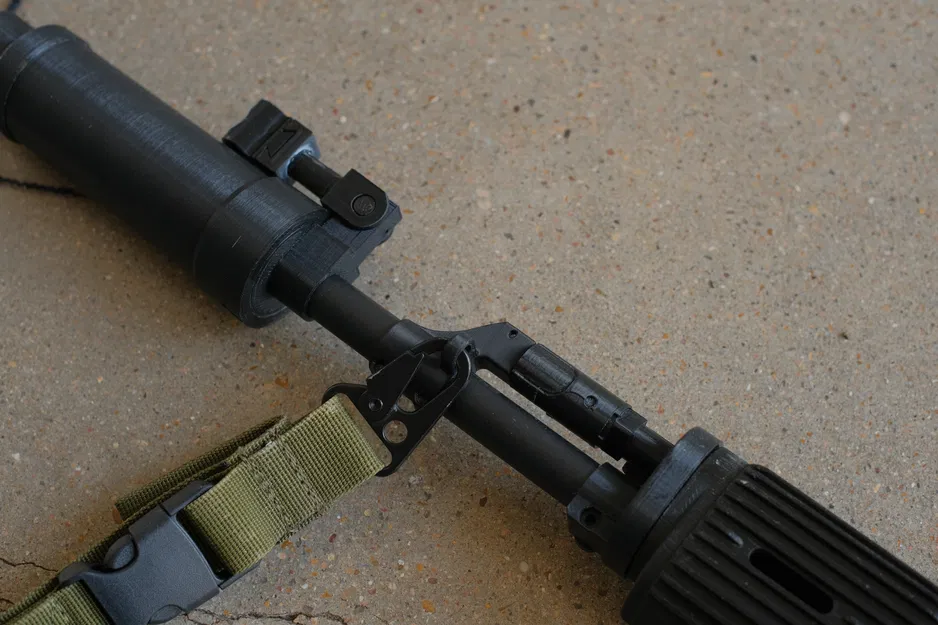

Tôi để trống ống giảm thanh để bạn có thể nhét vật liệu tùy chọn vào. chỉ tốn một chút sợi nhựa và có vẻ khá hiệu quả.
