Giá đỡ cuộn dây TPU ngoài cho H2D

Tổng quan

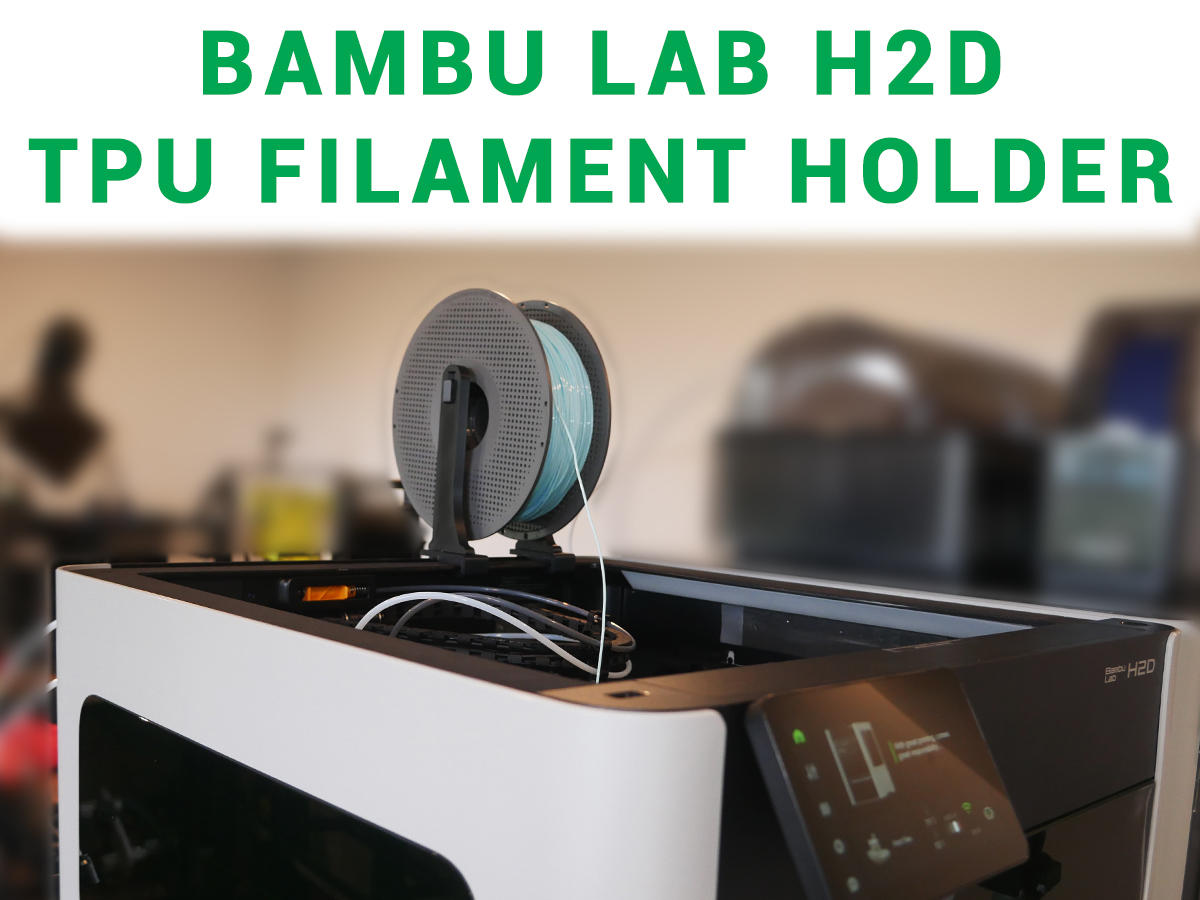

Bambu Lab H2D chuyên in TPU mềm, nhưng cuộn dây phải được gắn phía trên máy in và luồn qua đỉnh bằng cách tháo nắp kính ra. Không có cách nào thực sự tốt để làm điều này, vì vậy tôi đã thiết kế một hệ thống đơn giản để giữ cuộn dây ở một vị trí tuyệt vời một cách chắc chắn.

Chỉnh sửa

Một tệp STEP được bao gồm. CAD nguồn có thể được tìm thấy tại đây: https://cad.onshape.com/documents/5a1fc7be9f9c55ae8cdac319/w/e87b4dca7af9465cc4a6486b/e/e8a94237acc9e8c6ab3c8f04?renderMode=0&uiState=6879a77586552b72dfdcf021

Người dùng Onshape có thể tạo một bản sao để chỉnh sửa, và những người không dùng vẫn có thể nhấp chuột phải vào các bộ phận để xuất theo định dạng họ chọn.

In ấn

Số lượng được liệt kê cho mỗi tệp. Các bộ phận đã được định hướng và không yêu cầu hỗ trợ. Bất kỳ sợi nhựa cứng nào cũng được cho là ổn vì nắp đã được tháo ra và các bộ phận sẽ không bị nóng.

Lắp đặt

• Tháo nắp kính.

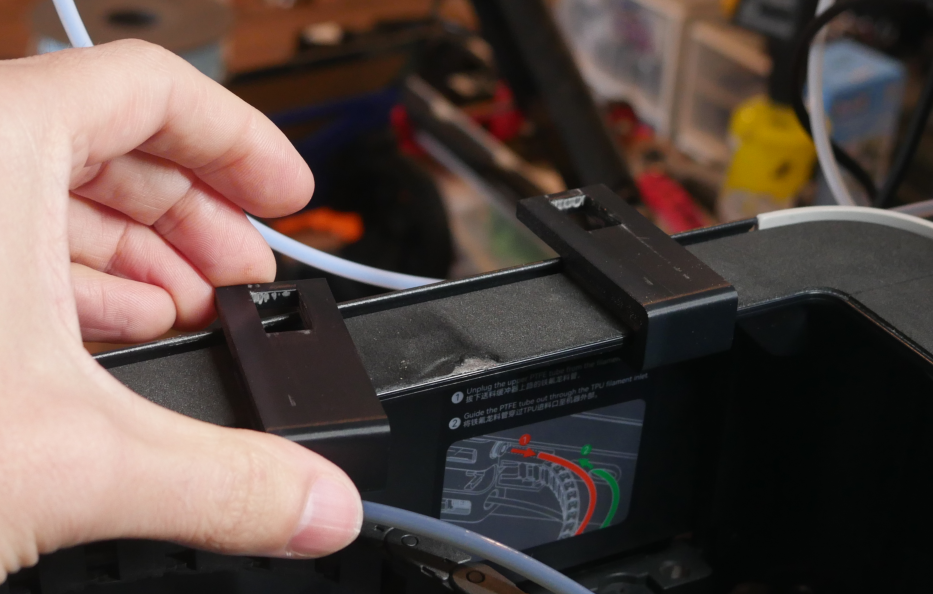

• Trượt hai bộ phận đế ở phía sau bên phải của khung. Chiều rộng có thể được điều chỉnh sau.

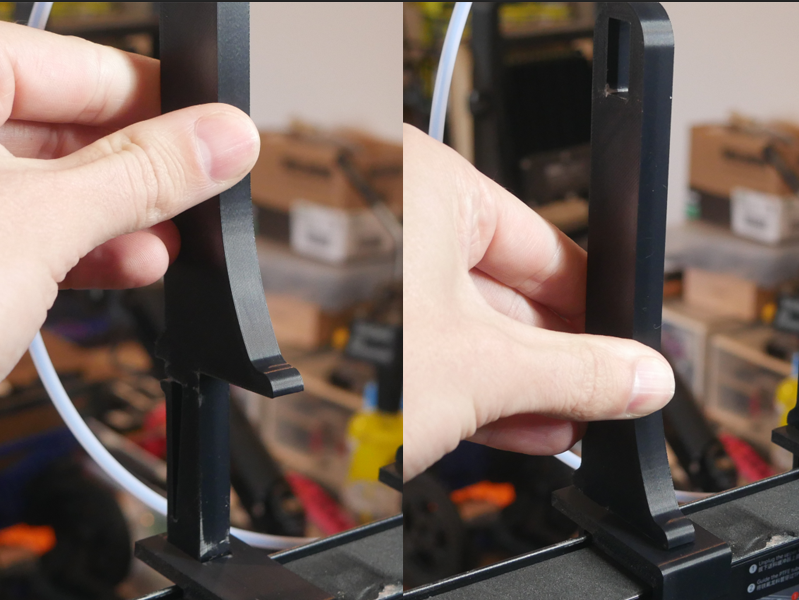

• Mỗi cánh tay hạ xuống từ trên xuống và sử dụng kẹp lò xo để giữ cố định. Nó sẽ tự động uốn cong ra khỏi đường và sau đó vào vị trí khóa.

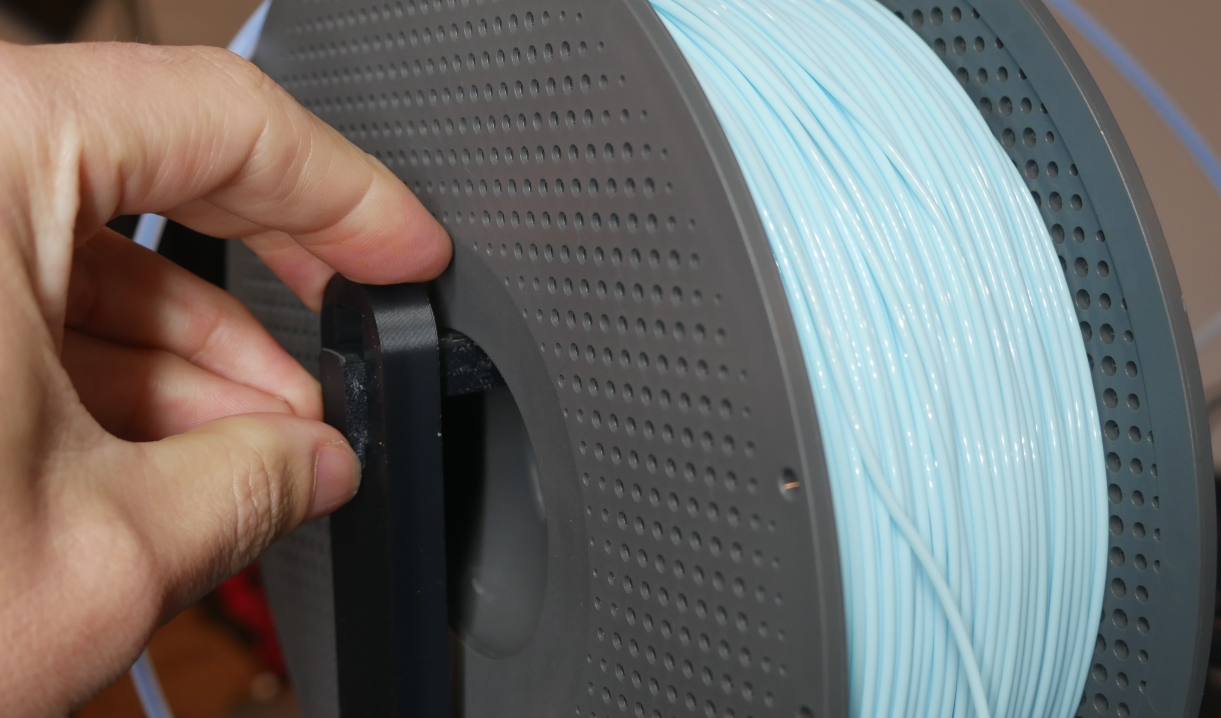

• Đặt cuộn dây giữa các cánh tay và trượt bộ phận đế từ bên cạnh. Nó đi qua lỗ hình chữ nhật ở các cánh tay và trung tâm của cuộn dây, sau đó hạ xuống để khóa vào các cánh tay.

Tháo gỡ

Làm ngược lại các bước lắp đặt ở trên, bóp kẹp lò xo ở các cánh tay để tháo chúng ra khỏi đế.
