Mount Wahoo Elemnt Bolt cho mount Bontrager Blendr

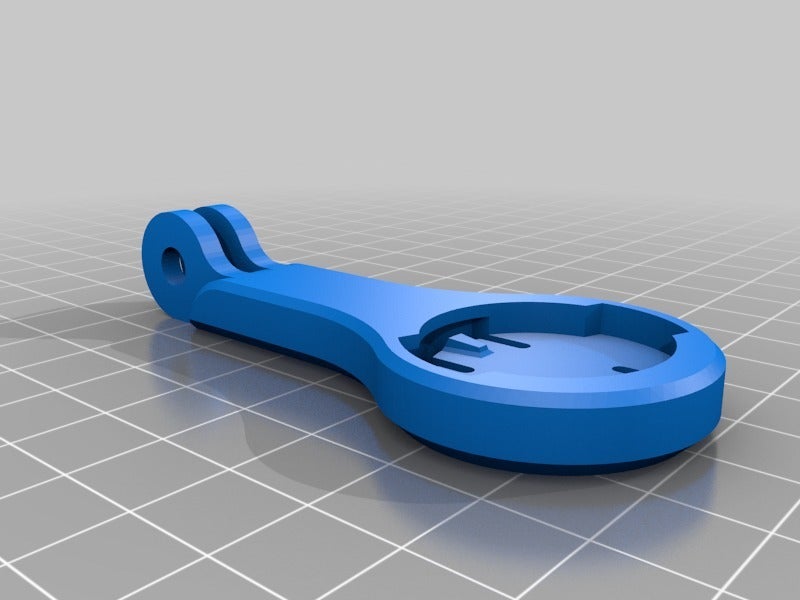

Cập nhật 15/08/2019: Mình nhận được tin nhắn từ nichenke nói rằng cái mount này không lắp vừa cho Wahoo Elemnt. Anh ấy đã thử chỉnh sửa thiết kế gốc từ file F3D nhưng không cập nhật được. Mình cũng thử và kết quả tương tự. Mình đã tìm thấy mount mới của mình hoạt động tốt hơn, nên mình đã tải lên phiên bản dài hơn cho Elemnt với giao diện mới, hoạt động hiệu quả hơn.

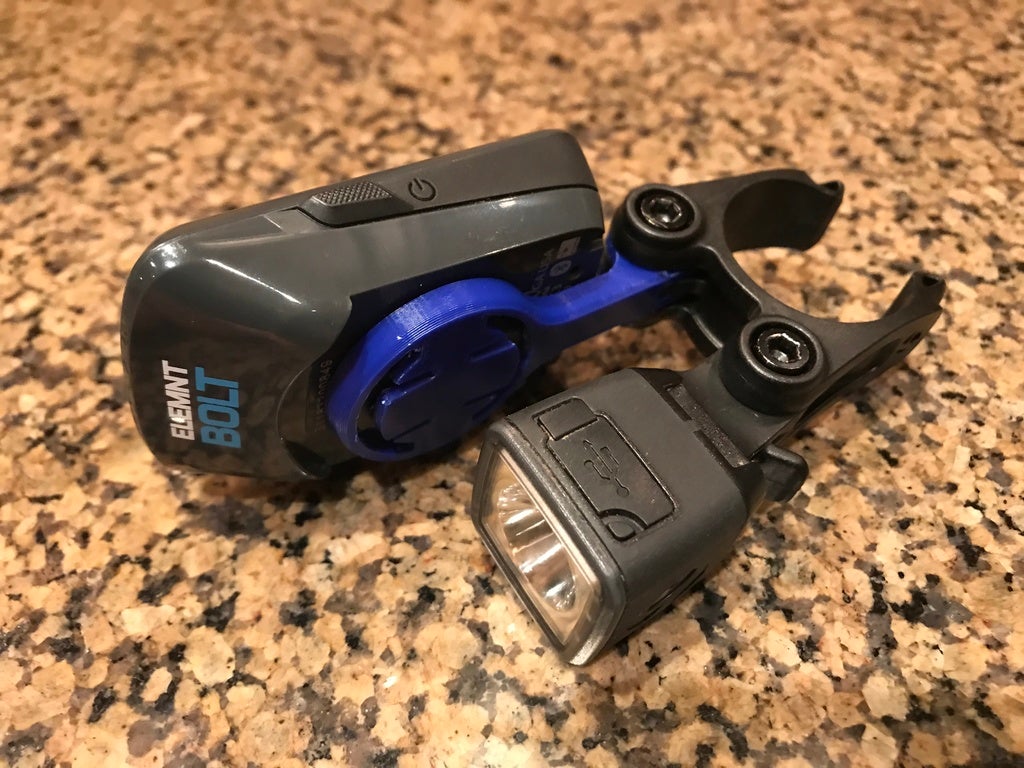

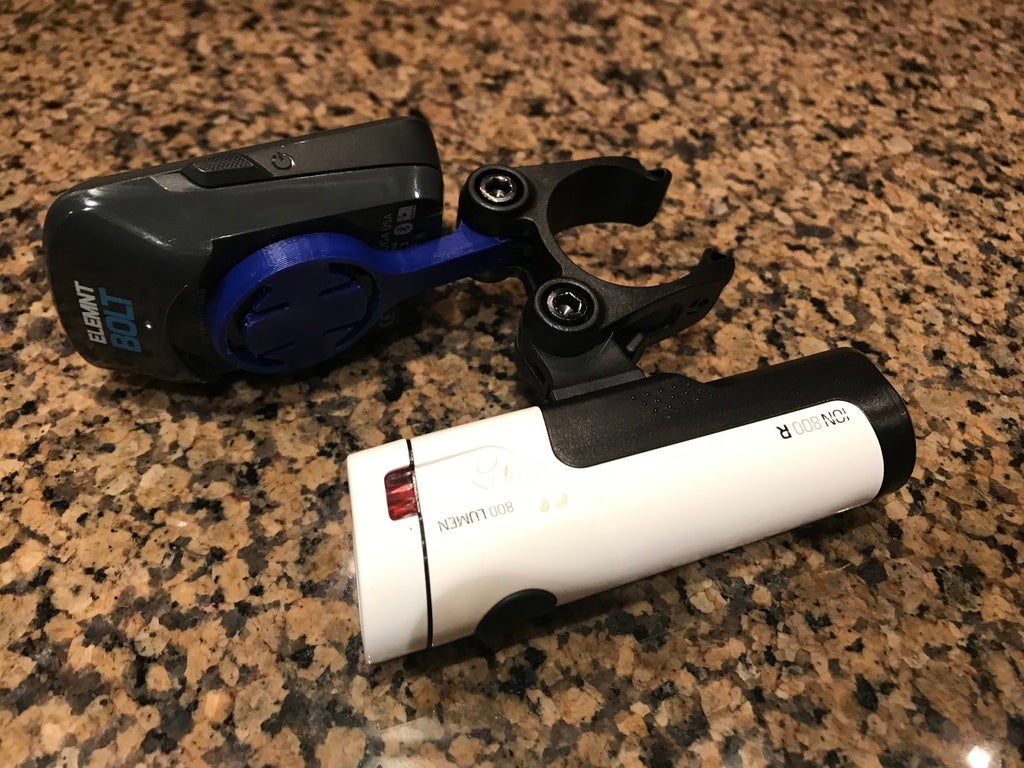

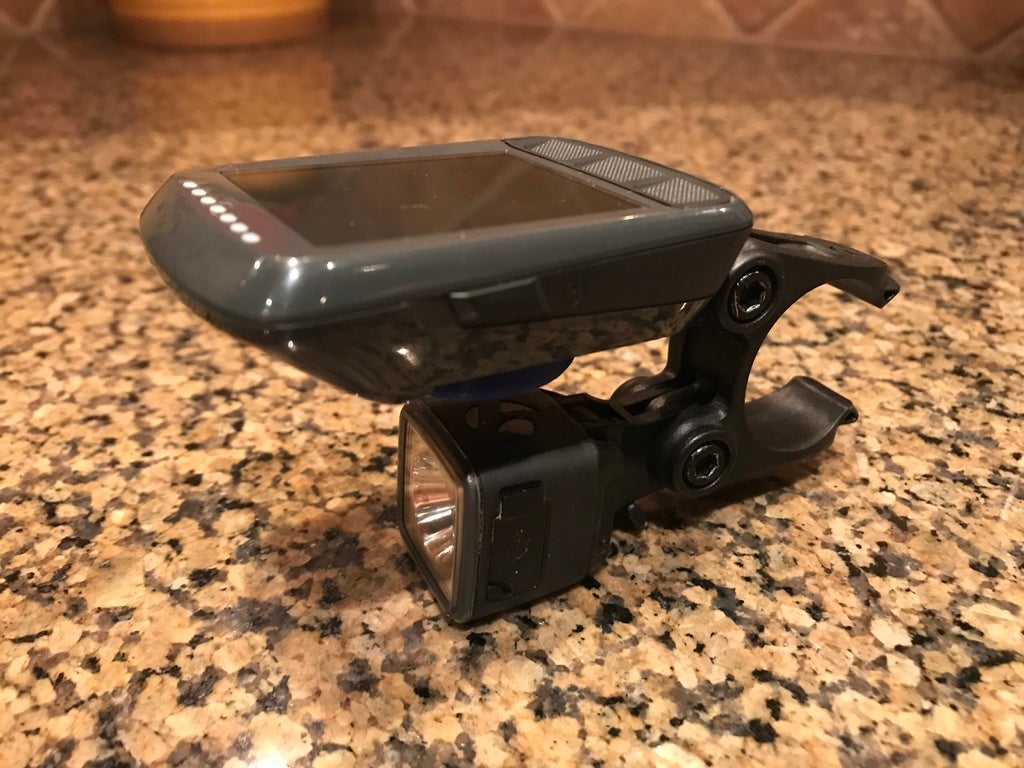

Mình làm việc tại cửa hàng xe đạp Trek, và mình đã biết đến các loại mount Bontrager Blendr và trở thành fan ngay lập tức. Bạn có thể dùng nó để gắn nhiều thứ lên xe đạp của mình mà không cần kẹp hay dây thun vòng quanh ghi đông hoặc cọc yên, nên nó làm cho xe trôngrất gọn gàng. Mình đã gắn GPS Garmin và một trong những đèn trước Bontrager Ion 100 nhỏ xinh lên xe mà không chiếm chỗ trên ghi đông hay cọc yên, trông rấtgọn. Mọi thứ đều ổn khi mình còn dùng máy tính Garmin, vì Bontrager có mount cho Garmin. Nhưng khi mình chuyển sang Wahoo, thì buồn thay, không có mount nào cho mấy cái máy tính nhỏ xinh này cả. Mấy anh em trên Trek University (chỗ đào tạo nhân viên Trek) cũng hỏi về mấy cái mount này, nhưng không có thông tin gì về việc Bontrager có ra mắt không, nên, như mọi khi, in 3D sẽ giải cứu!

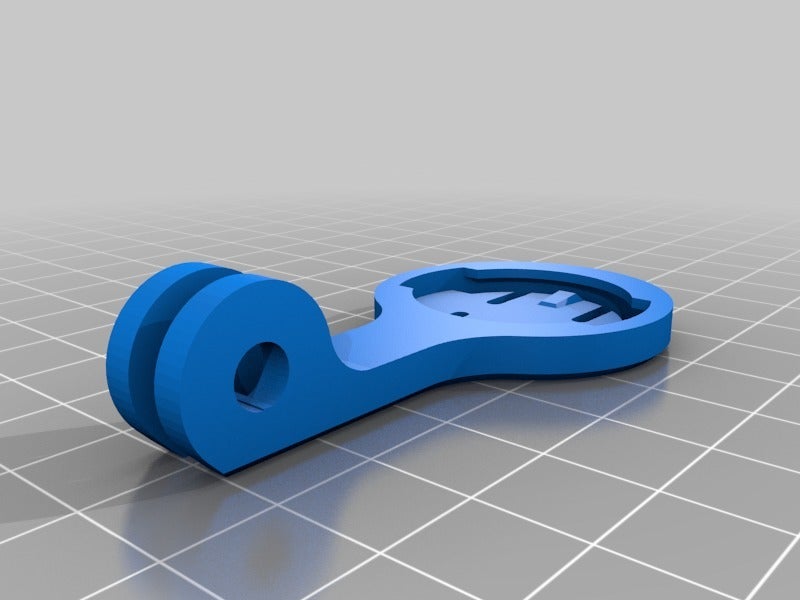

Cái mount mà mình ưng ý nhất lúc này là loại "mid mount" - gọi vậy vì nó nằm ở giữa, so với Bontrager low mount và high mount. Cái này in ra cần rất ít support (hoặc không cần nếu máy in của bạn chỉnh tốt) và lắp rất vừa. Mid mount được thiết kế cho Elemnt Bolt - mình không có Wahoo Element để đo đạc nhưng mình biết nó lớn hơn và có thể không lắp vừa mid mount. Nếu ai có ý tưởng về việc tăng chiều dài bao nhiêu cho Elemnt, mình có thể chỉnh sửa và cung cấp các phiên bản đó.

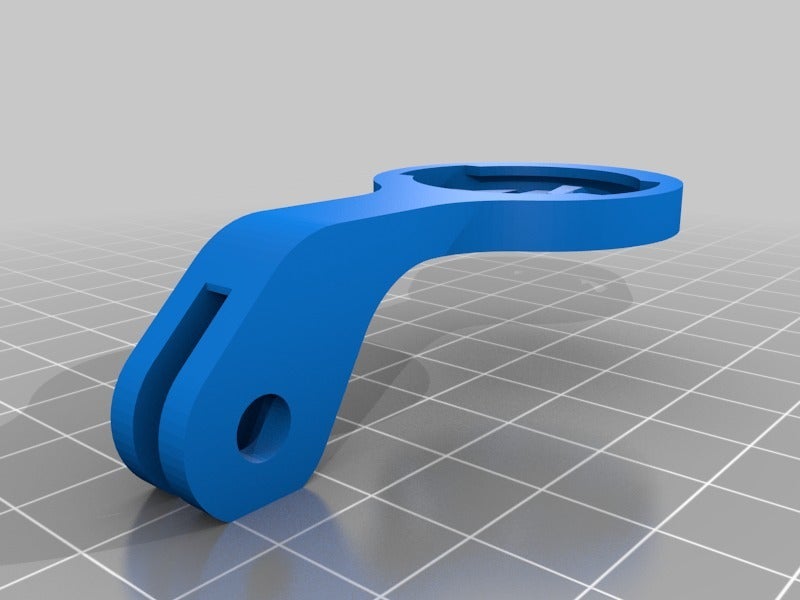

Mình tạo high mount phòng trường hợp ai đó cần, nhưng nó sẽ cần rất nhiều support và mình còn chưa in thử.

Mình trích dẫn Garmin Stem Mount của Bryce (https://www.thingiverse.com/thing:2865968) làm nguồn tham khảo vì anh ấy đã chỉnh sửa thiết kế của mình cho Wahoo, và khi mình phát hiện cần một số điều chỉnh, mình đã dùng thiết kế của anh ấy làm mẫu để thiết kế lại từ đầu. Đúng vậy - có rất nhiều mount Wahoo mà mình có thể sử dụng, bao gồm cả cái này thậm chí còn được thiết kế bằng Fusion 360. Thiết kế khá đơn giản nên mình nghĩ tự vẽ lại cũng được, và mình thấy trong các bản thử nghiệm đầu tiên, một số điều chỉnh đã giúp thiết kế hoạt động tốt với máy in FDM.

Cuối cùng, tại sao lại bỏ các nguyên âm trong cả Elemnt và Blendr? Chúng đắt lắm hả? ;D

Hướng dẫn in

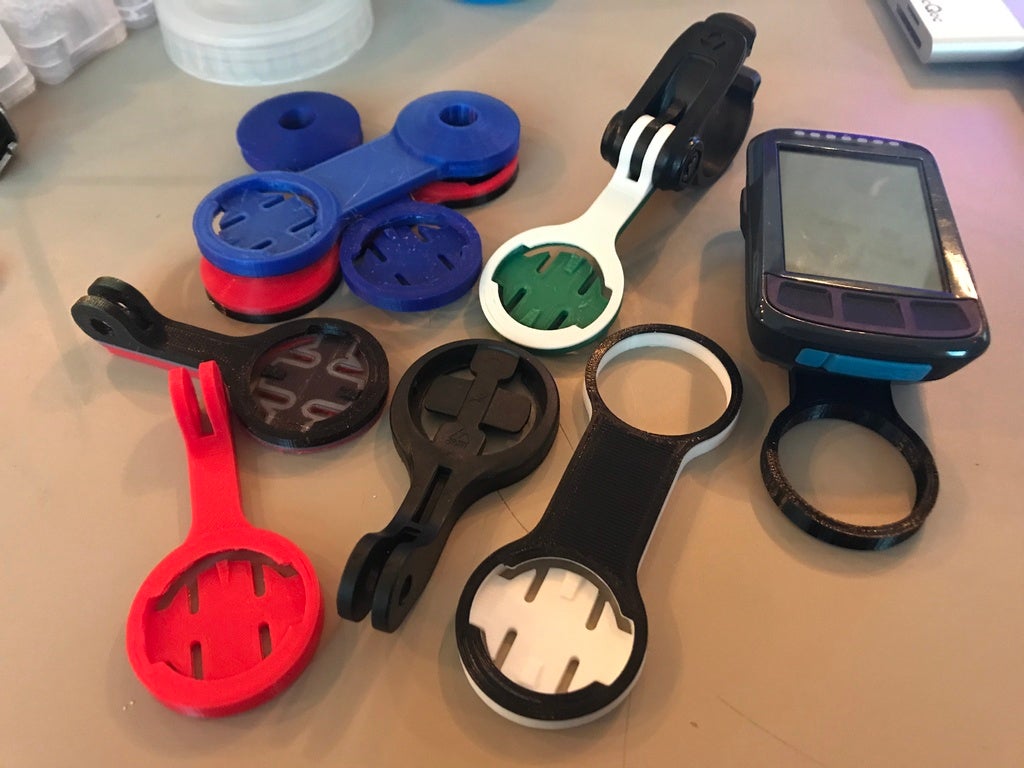

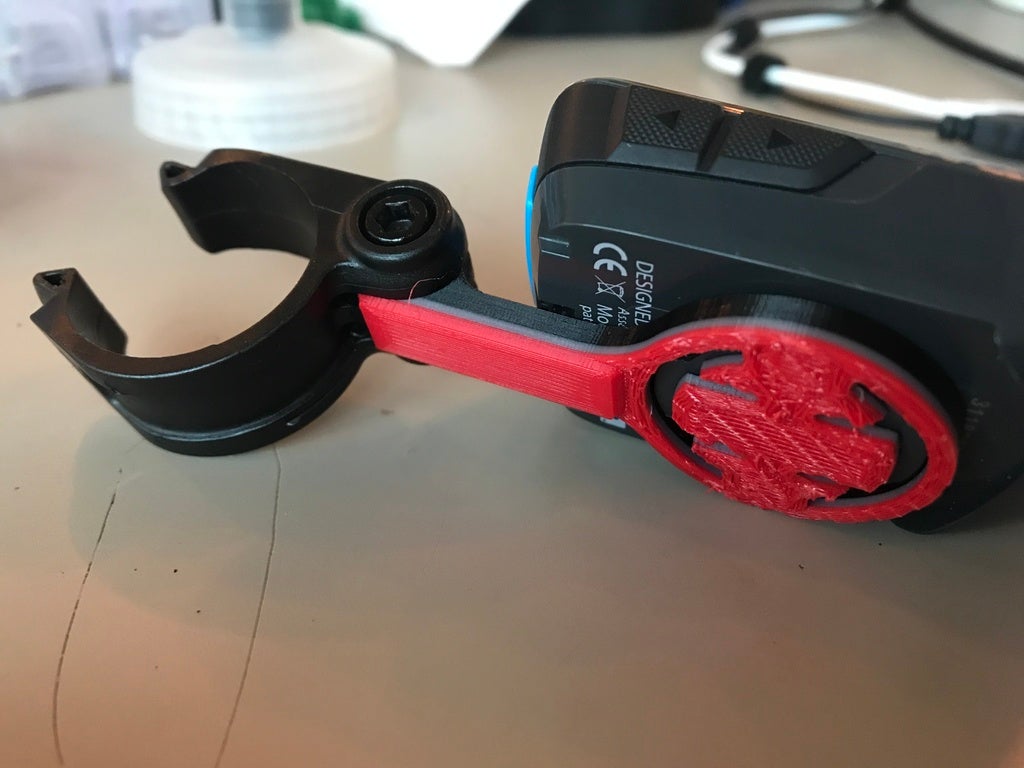

Như bạn thấy trong ảnh, các bản thử nghiệm được in bằng nhiều loại sợi khác nhau, hầu hết là PLA. Đối với bản thử nghiệm cuối cùng, mình dùng ABS để tăng độ bền và chịu nhiệt. Gần như loại vật liệu nào cũng dùng được, mặc dù PLA có thể không bền trong môi trường nhiệt độ cao, như bên trong xe hơi vào mùa hè.

Mình luôn cố gắng thiết kế để giảm thiểu support, nhưng ở đây thì gần như bắt buộc. Đối với mid mount, support chỉ thực sự cần thiết để đỡ các mép của mount. Đối với high mount, bạn có thể sẽ cần dùng brim kết hợp với nhiều support. Bạn có thể thử lật ngược nó lại, nhưng khi đó bề mặt của mặt trước mount có thể sẽ bị ảnh hưởng.

Mình cũng có kết quả tốt khi chạy in ở nhiệt độ cao hơn để tăng độ bám dính giữa các lớp, điều này rất quan trọng đối với hai cái lẫy nhỏ giữ máy tính khi lắp xong. Mình thấy việc tạo góc dốc đáng kể cho hai bên lẫy (-40 độ góc thoát) giúp chúng không bị gãy, điều đã xảy ra với một vài bản thử nghiệm ban đầu.
