Hộp Điện Tử Filastruder

Đầu tiên, tôi đã tải lên cả tệp STEP và Fusion 360, để bạn có thể tùy chỉnh và xóa các tính năng không cần thiết, hoặc thực hiện các điều chỉnh cho phần cứng bạn chọn, hoặc bổ sung thêm vào đó. Tôi RẤT MUỐN xem các bản remix được đăng tải, vì tôi CHẮC rằng mình đã không thiết kế ra chiếc hộp tốt nhất có thể.

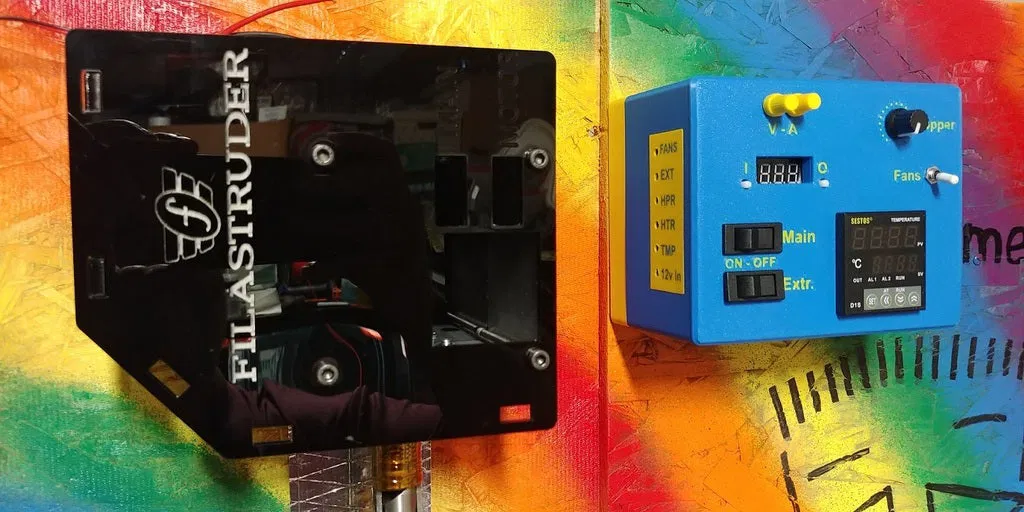

Được rồi, mỗi lần tôi gặp sự cố với Filastruder mà cần phải mở nó ra (ví dụ như phải xoay lại ống sau khi nó lại bị dịch chuyển), tôi lại nhớ ra sự chật chội đến bực bội bên trong, và sự đáng sợ khi có tất cả các dây điện chiếm không gian xung quanh mối nối giữa động cơ và trục vít. Tôi đã thề rằng, nếu cần phải tháo nó ra lần nữa, tôi sẽ lấy tất cả bộ phận điện ra khỏi vỏ của nó và cho vào một vỏ riêng, với các đầu nối nhanh giữa hai bộ phận. Tôi cũng muốn thêm một số điều khiển bổ sung, chẳng hạn như bật/tắt quạt, và điều khiển tốc độ, nếu không phải cho động cơ chính, thì cho phễu hỗ trợ trục vít mà tôi sử dụng trên Filastruder của mình.

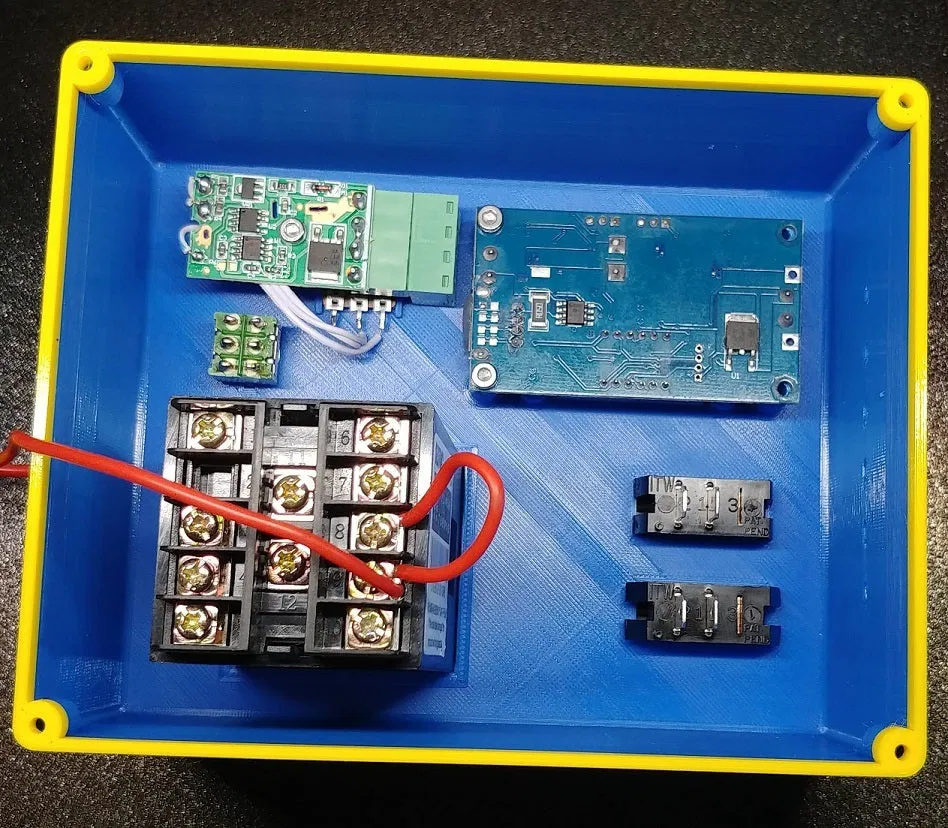

Ngày đó đã đến, và tôi đã hoàn thành dự án này theo sự hài lòng của mình. Tôi đã sử dụng các bộ phận có sẵn, nên không thể cung cấp danh sách vật tư (BOM) để có được những thứ tương tự. Tôi đã dự định sử dụng các đầu nối gắn trên bảng điều khiển cho tất cả mọi thứ, nhưng sau đó tôi nhận ra rằng một số người có thể muốn đặt nó ở bên cạnh, hoặc ở dưới cùng, hoặc bất cứ đâu, vì vậy tôi quyết định chỉ tạo các lỗ và luồn cáp qua với các đầu nối mà tôi đã có sẵn ở các đầu cuối. Nói nôm na là các bộ chuyển đổi. Các đầu nối đuôi chuột? Dù sao đi nữa... bạn có thể sử dụng các jack cắm bảng điều khiển cho các bộ phận và chỉ cần khoan các lỗ đó theo kích thước cần thiết, hoặc chỉnh sửa các tệp CAD mà tôi đã cung cấp. Nếu muốn, bạn cũng có thể chỉ cần in vỏ như hiện tại, và lắp bộ phận điện tử Filastruder nguyên bản vào đây với các dây chỉ đi đến Filastruder, mặc dù việc bảo trì một trong hai bộ phận có thể sẽ hơi bất tiện nếu bộ phận kia được kết nối bằng dây. Chỉ cần sử dụng bất cứ thứ gì bạn có hoặc có thể lấy. Tôi là người hâm mộ lớn của các phích cắm và jack DC hình tròn, vì vậy đó là những gì tôi đang sử dụng cho mọi thứ. Tôi đang sử dụng một cái lớn cho đầu nối cuộn dây nhiệt, để đảm bảo tôi không nhầm lẫn nó với thứ khác.

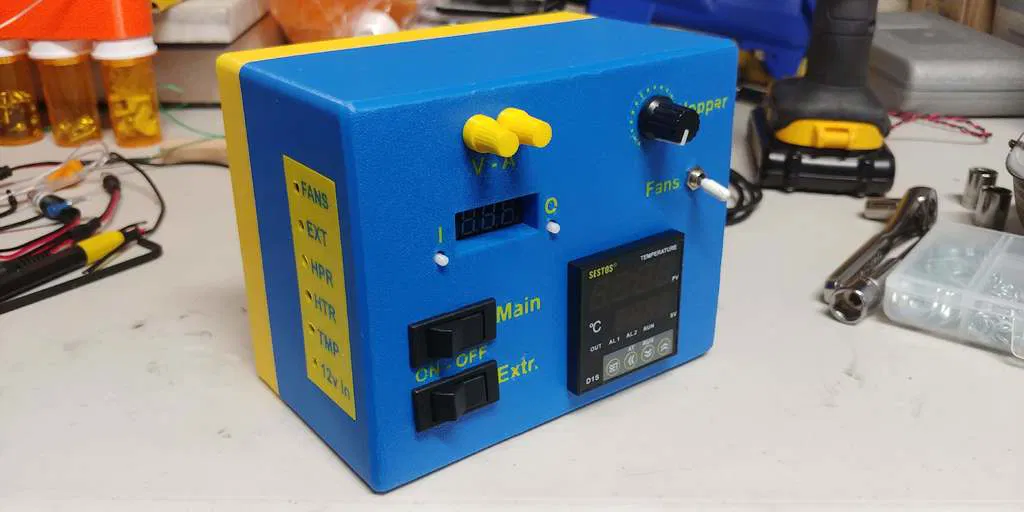

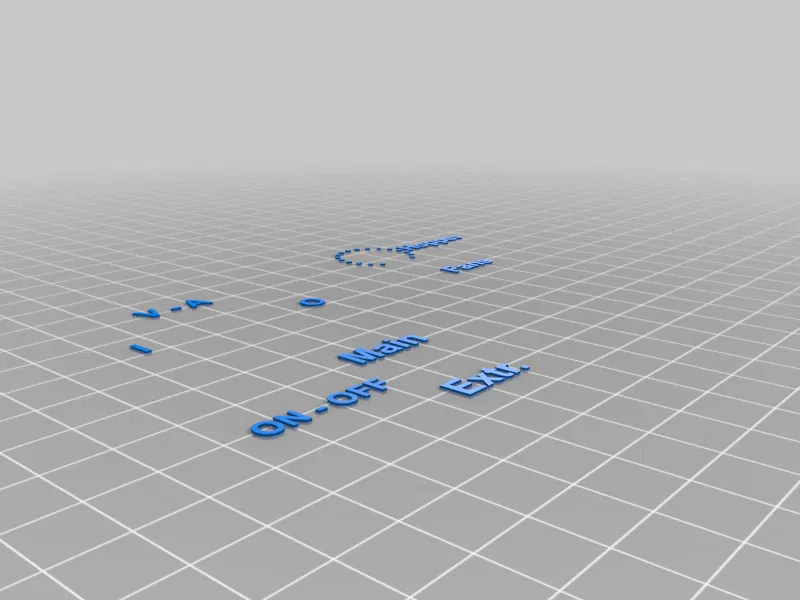

Như bạn có thể thấy, nó có các chữ cái được in. Tôi đã sử dụng MMU2 của mình để thực hiện điều đó trên máy Prusa, nhưng điều này cũng có thể được thực hiện bằng cách bỏ qua các tệp STL chữ cái, và thực hiện thay đổi màu trên lớp rắn đầu tiên phía trên các chữ cái, để bạn có thể có mặt trước bằng một màu, và vỏ cùng các chữ cái có màu tương phản. Bạn cũng có thể in các chữ cái riêng biệt và dán chúng vào, hoặc chỉ cần in mà không có chữ cái bằng một màu, có thể tô màu cho chúng nếu các chữ cái nổi không rõ ràng. Tôi đã bao gồm một tệp 3mf cho Prusa Slicer với hộp và các chữ cái sẵn sàng để in MMU2.

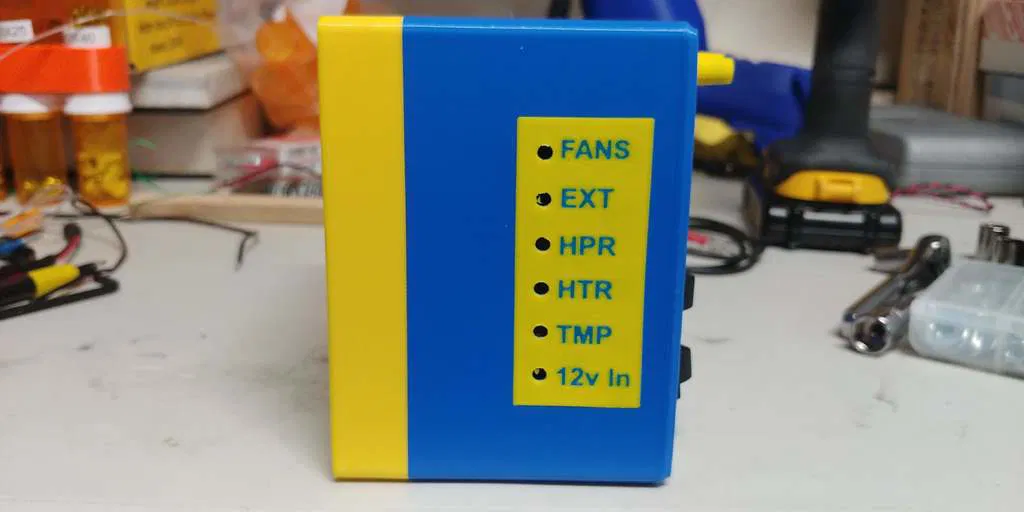

Bảng điều khiển bên là riêng biệt để bạn có thể thực hiện điều đó với máy in đa vật liệu, mà không cần phải thay đổi màu cho quá nhiều lớp đi lên bên hông hộp, mặc dù bạn chắc chắn có thể làm điều đó nếu muốn.

Phản hồi và nhận xét được hoan nghênh. Và một lần nữa, các bản remix cũng được hoan nghênh.
