Nâng cấp Chụp quạt / Ống dẫn khí Prusa XL

Giới thiệu:

Tụi mình đều biết là cái bộ phận làm mát của Prusa XL zin nó chỉ thổi khí từ trái sang phải một cách hoàn toàn không kiểm soát. Đã có vài nỗ lực để sửa cái này, nhưng tui chưa tìm được cái chụp quạt nào làm tui hài lòng hết. Nên tui lấy cảm hứng từ và cái gần giống nhất với những gì tui muốn rồi kết hợp hai ý tưởng đó lại.

Ở bản mới nhất, cái vụ tự kiểm tra quạt đã thành công, nên không có quá nhiều áp lực ngược, một vấn đề mà mấy cái mẫu thử trước gặp phải.

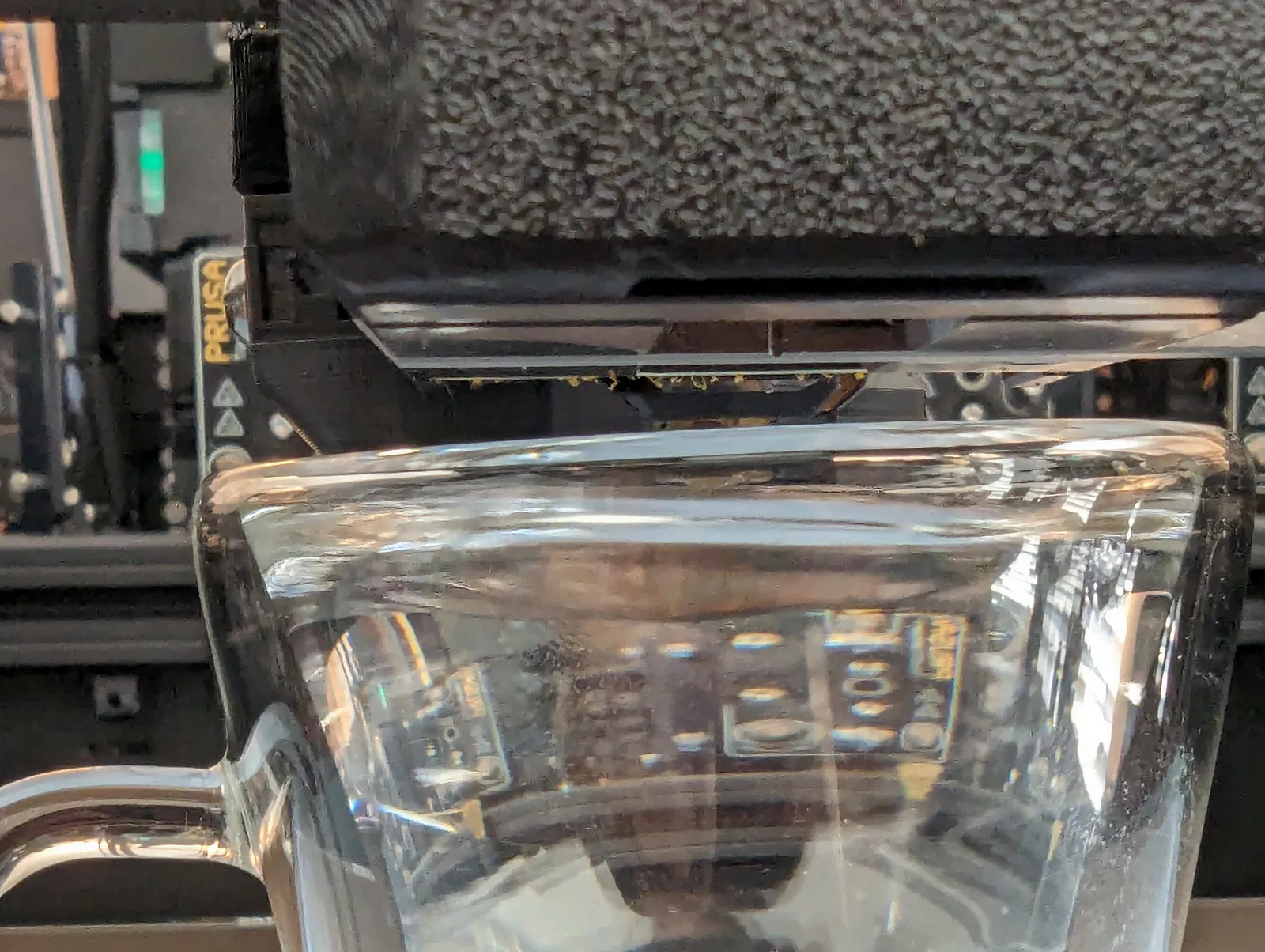

Tui có chụp tấm hình lúc thử nước, nhưng mà nhìn vô thì gần như không thấy gì hết nếu bạn không có nó trước mặt.

Cập nhật: Tui đã thử cái mẫu này được mấy tiếng in rồi đó. Nếu bạn in PLA, mấy cái chụp quạt làm bằng ASA hay vật liệu tương tự thì xài ổn áp. Còn nếu bạn in mấy vật liệu có nhiệt độ đầu phun cao hơn, tui khuyên nên in cái chụp quạt bằng vật liệu chịu nhiệt tốt hơn như PA-CF.

Cập nhật: V3.4 đã ra mắt với những cải tiến sau:

• Tui nghiêng cái chụp quạt 1 độ, cho nó song song với mặt bàn in luôn
• Tui có thêm cấu trúc chống đỡ cho mấy cái cạnh ở chỗ khí ra

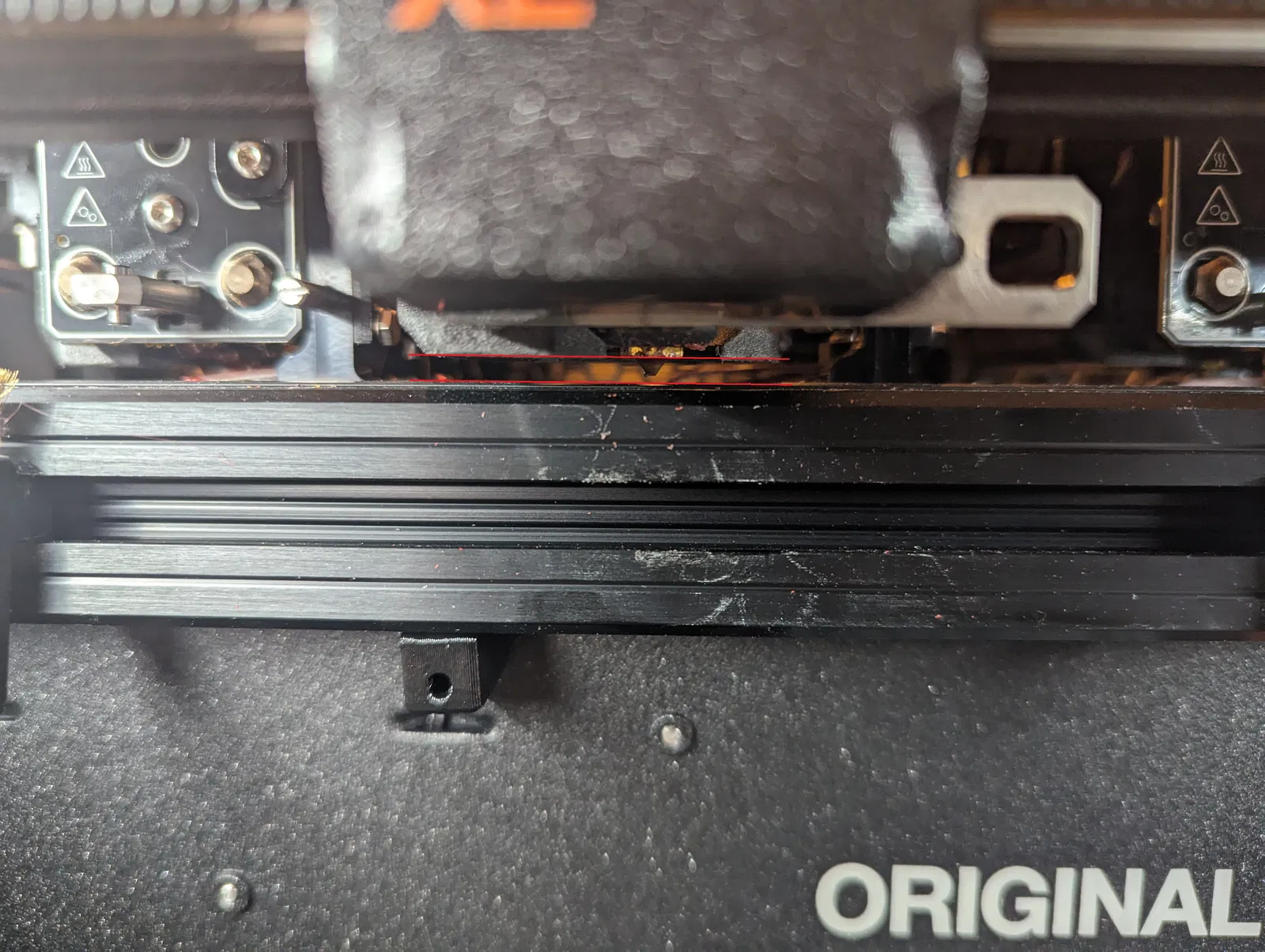

• Tui có tiến triển thêm về khoảng hở với mặt bàn in cũng như với cụm nóng (hotend)

Có tổng cộng bốn phiên bản khác nhau cho bạn lựa chọn, mỗi phiên bản có hoặc không có chống đỡ:

1. Hiệu năng tốt nhất không tăng khoảng hở
2. Tăng khoảng hở bàn in (ibc) với thêm 0.5 mm không gian theo chiều dọc
3. Tăng khoảng hở cụm nóng (ihc) với khoảng 1mm không gian giữa chụp quạt và cụm nóng
4. Kết hợp các sửa đổi tăng khoảng hở (ihc & ibc) để giảm thiểu nguy cơ bị chảy

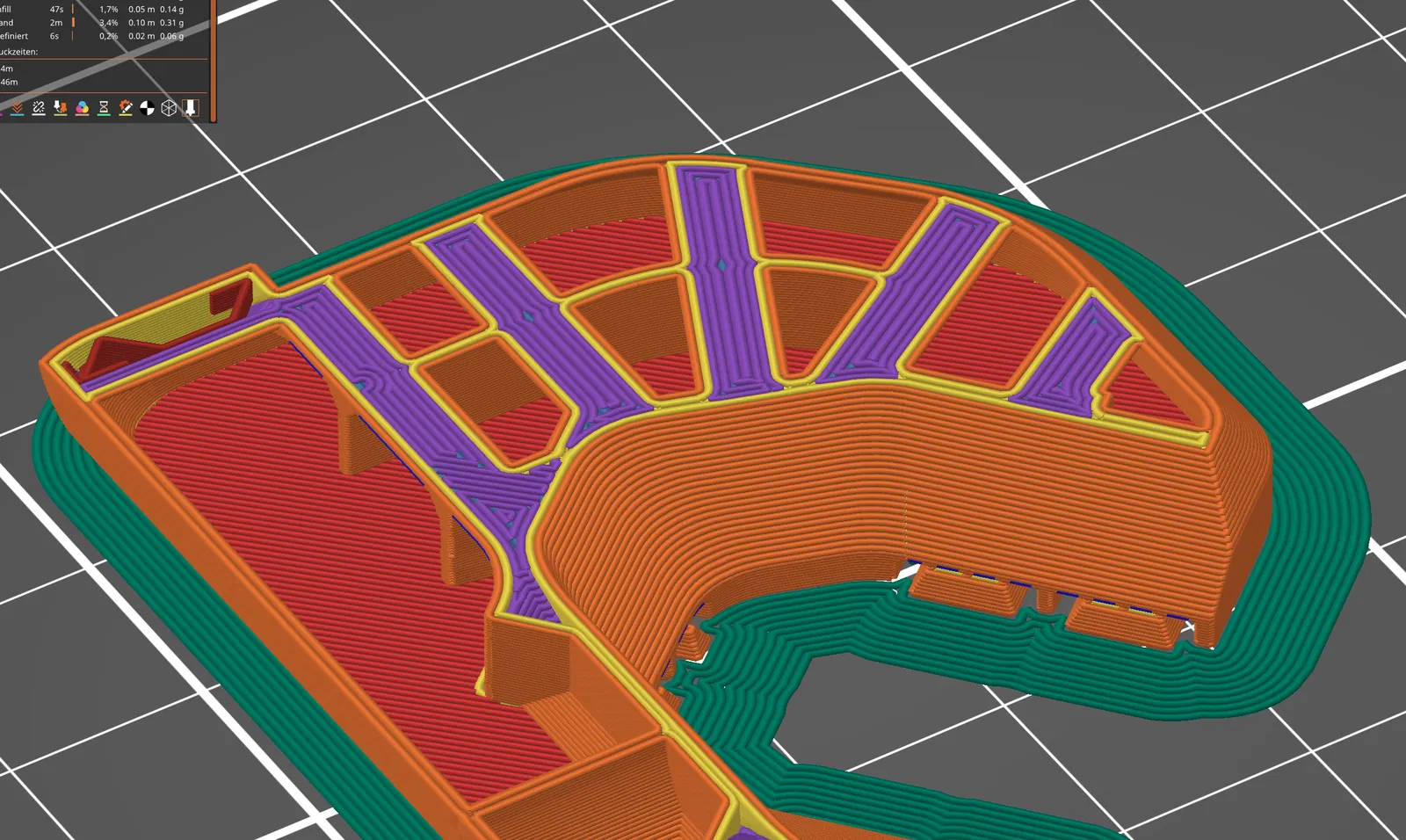

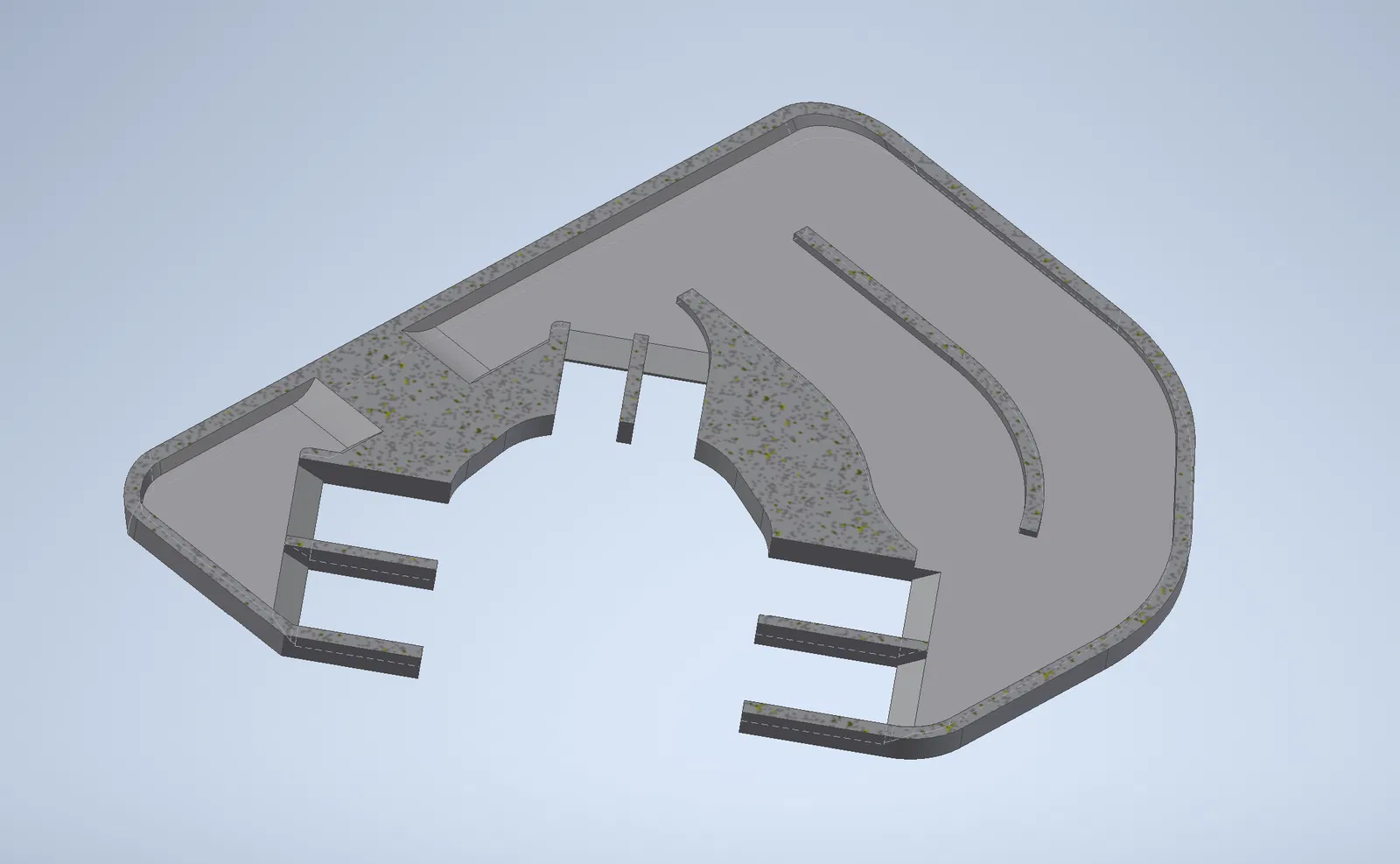

Mấy cái này đều có thể in mà không cần chống đỡ. Có một tính năng bên trong để hỗ trợ việc làm cầu nối (bridging), nhưng nhớ chỉnh thông số filament của bạn cho chuẩn nha. Tui đã đạt kết quả tốt nhất với Polymakers PA6-CF ở 280°C, 50mm/s và quạt 30% cho việc làm cầu nối trên mk4. Dĩ nhiên là với .

Miễn trừ trách nhiệm: Tui chưa thử nghiệm hết tất cả các phiên bản này đâu, cho tui biết nếu bạn gặp vấn đề gì với cái nào nha.

Nếu bạn thấy chỗ nào cần sửa đổi thì cứ cho tui biết nha!

QUAN TRỌNG: Nếu bạn đã in cái chụp quạt này và có những quan sát giá trị sau một thời gian sử dụng, làm ơn chia sẻ cho tui với. Tui muốn cải tiến thiết kế liên tục. Điều này chỉ có thể thực hiện được nhờ thử nghiệm, nhưng mà về việc thử nghiệm, tui hơi bị giới hạn vì tui chỉ có một chiếc Prusa XL thôi. Nên mọi đóng góp từ cộng đồng đều giúp ích cho quá trình thiết kế lặp đi lặp lại.

MIỄN TRỪ TRÁCH NHIỆM: Hiện tại, đang có một cuộc điều tra về hiệu năng của ống dẫn quạt này. Tui chỉ có trải nghiệm tích cực với nó, và một vài người khác cũng vậy. Nhưng gần đây, @IPIND3D đã thử nghiệm nó và kết quả khá tệ, nên cho đến khi tui tìm ra nguyên nhân, thì cứ in theo rủi ro của bạn nha ;-)
