Vỏ đèn âm trần Everything Presence One

–- CẬP NHẬT --

Thiết kế này có một số vấn đề về hình dạng lò xo. Thiết bị không được giữ chặt trong trần nhà, và của tôi đã bắt đầu bị xệ xuống một chút. Không ổn chút nào!

Một thiết kế lại đang được thực hiện để phù hợp với tất cả các phiên bản của cảm biến và sử dụng cơ chế cố định mới chắc chắn hơn đáng kể.

---------------

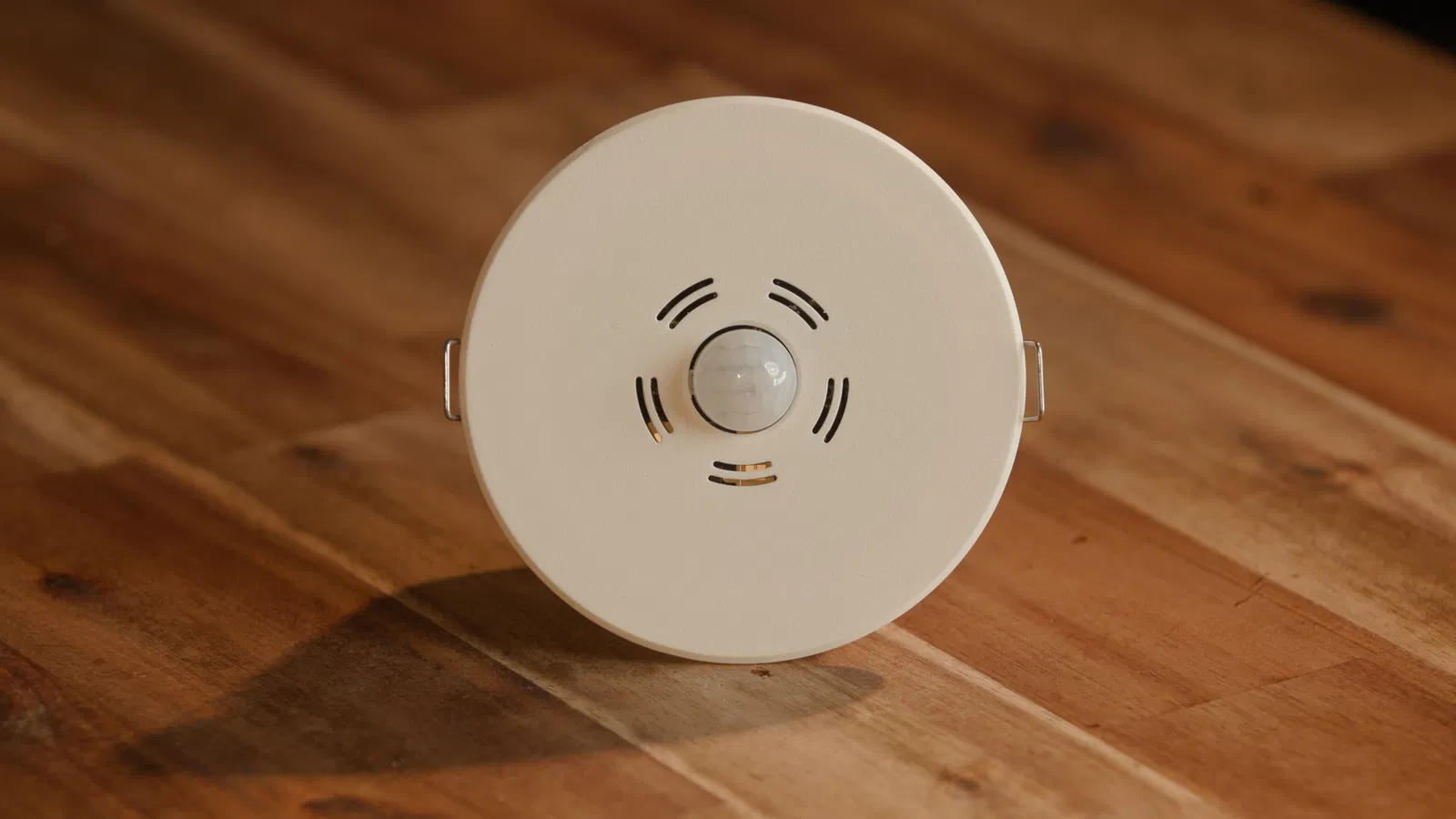

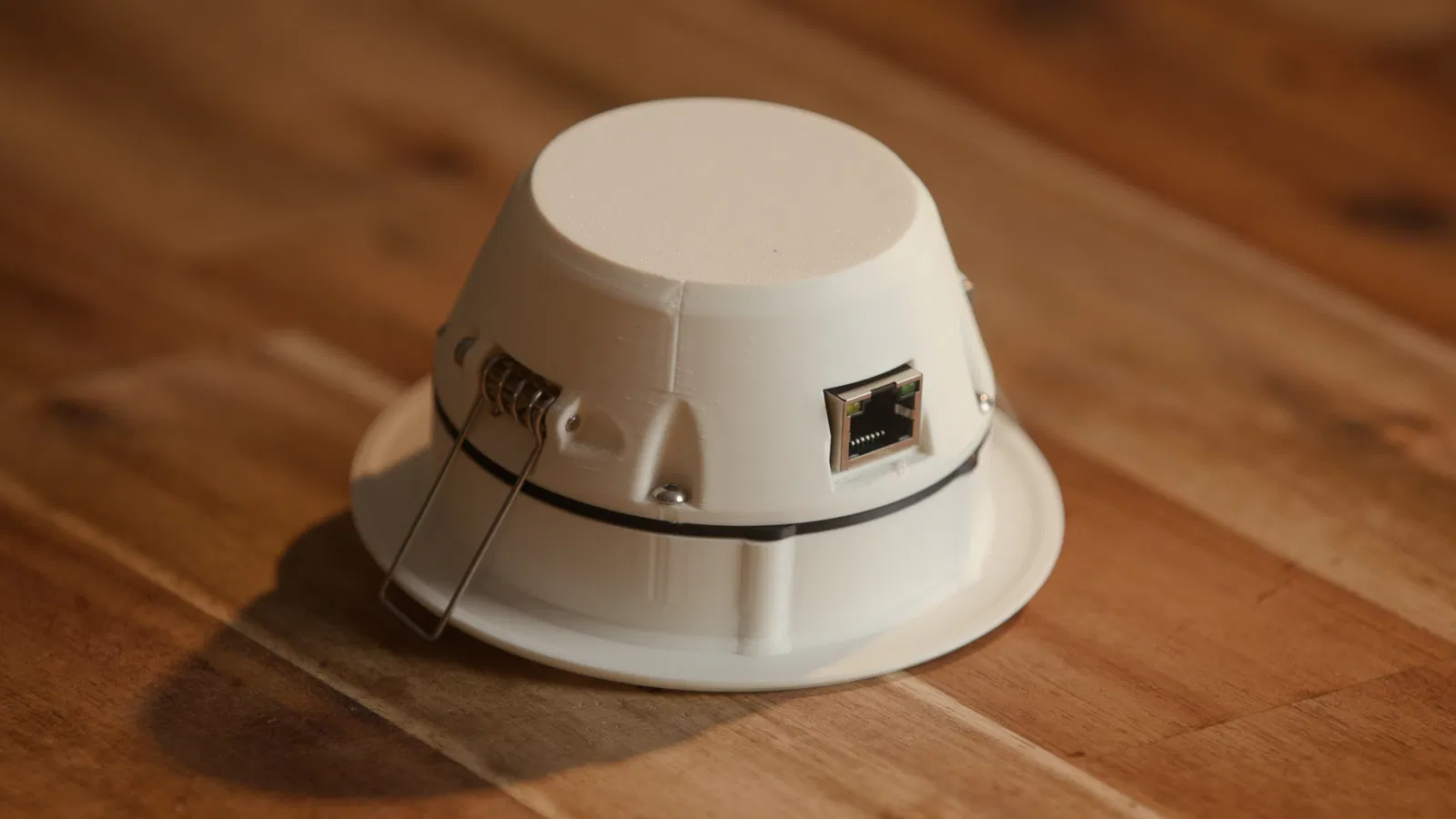

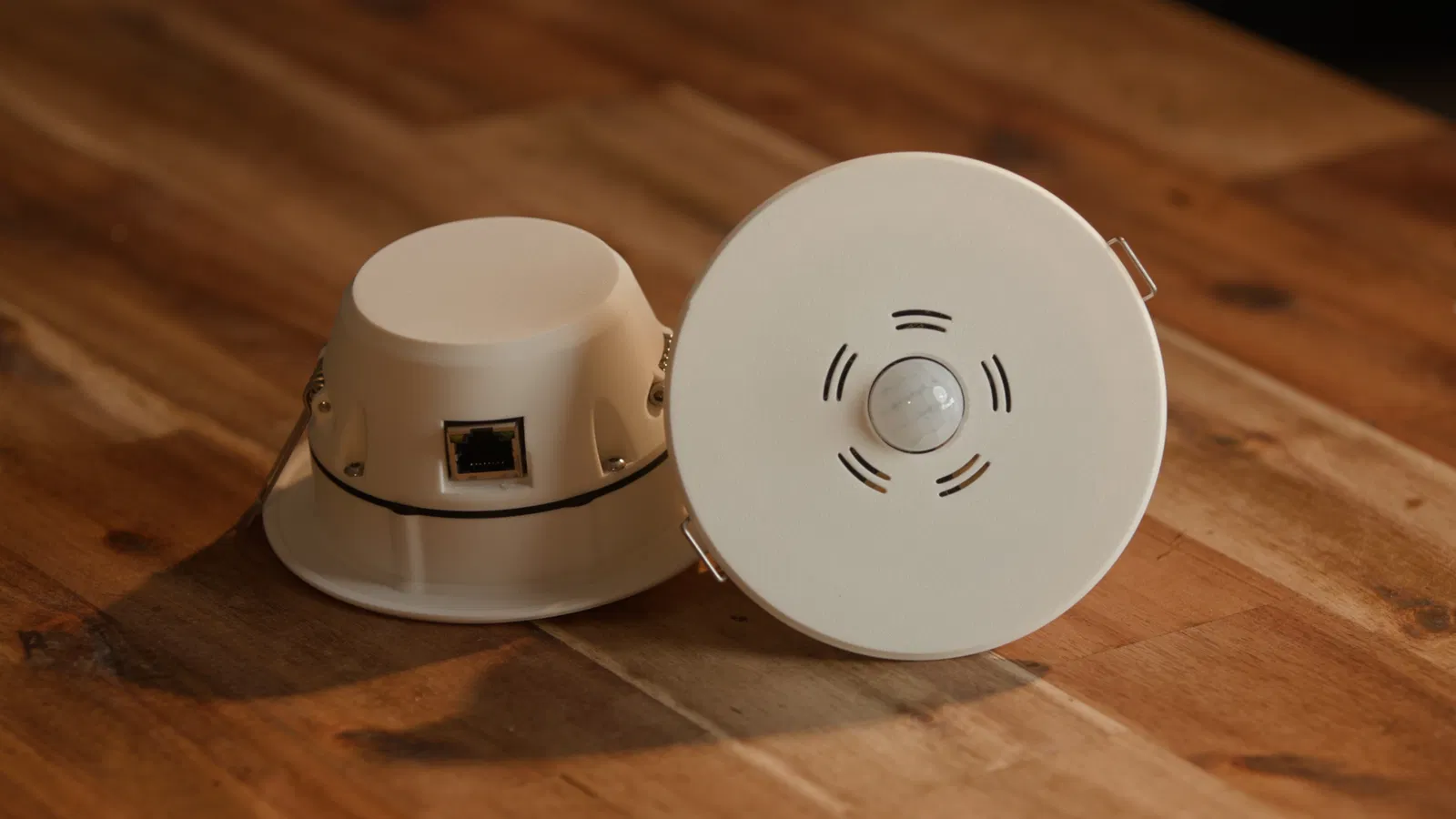

Phần vỏ âm trần của tôi cho cảm biến Everything Presence One! Xem video để biết thêm!

• Đóng gói lại Everything Presence One như một cảm biến gắn trần
• Bao gồm giá đỡ cho bộ chuyển đổi nguồn POE
• Vừa với lỗ âm trần 90mm hoặc 92mm

Các bộ phận

• Cảm biến Everything Presence One
• Bộ chuyển đổi Anvision POE
• Lò xo đèn âm trần (bất kỳ loại nào rộng tới 18mm đều dùng được)
• 6 x M3x12mm
• 1 x M3x6mm
• 2 x M3x25mm
• Dây cáp kết nối Dupont cái (tôi cắt đôi dây F to F để dài 10cm)

In ấn

In từng bộ phận với mặt phẳng úp xuống, tôi đã dùng trục in vân nổi. Chất liệu filament mờ hòa hợp với trần nhà của tôi.

Cần một ít support cho bộ phận Back_Cover. Tree supports hoạt động tốt với tôi!

Trong video, tôi đã sử dụng Bambulab Matte Ivory White (11100)

Lắp ráp

Tháo rời cảm biến EP1 và module POE. Hàn dây mới của bạn vào các chân +5v và G trên PCB POE. Lắp module POE vào bộ phận POE_Mount bằng vít M3x6.

Tháo cảm biến MMwave và PIR khỏi EP1. Gắn EP1 vào bộ phận PCB_Mount ở vị trí được đánh dấu bằng 2 vít M3x12. Luồn dây qua lỗ trên PCB_Mount và kết nối chúng vào các header 5V. Bây giờ bạn có thể gắn lại các cảm biến của mình.

Các vít M3 đi qua PCB_Mount và vào POE_Mount, kẹp chặt POE_Mount tại chỗ.


PCB_Mount sau đó được kẹp giữa Face_Plate và Back_Cover, được giữ cố định bằng 4 vít M3x12.


Cuối cùng, lắp lò xo đèn âm trần của bạn, đảm bảo phần 'đuôi' của lò xo được đưa vào lỗ giữ trên Back_Cover, và cố định bằng vít M3x25mm xuyên qua cuộn lò xo.

Xong rồi!
