Bộ định vị Kìm Bấm SN-2549 cho Đầu nối Molex SL
Bộ định vị cho kìm bấm IWISS SN-2549, chuyên dùng cho các đầu nối SL của Molex (đực và cái). Thiết kế bởi đội FRC 3647 The Millennium Falcons, file STEP đi kèm để dễ chỉnh sửa. Phiên bản mới dùng đai ốc vặn tay "GB806" giúp tháo lắp nhanh hơn.
Mô tả

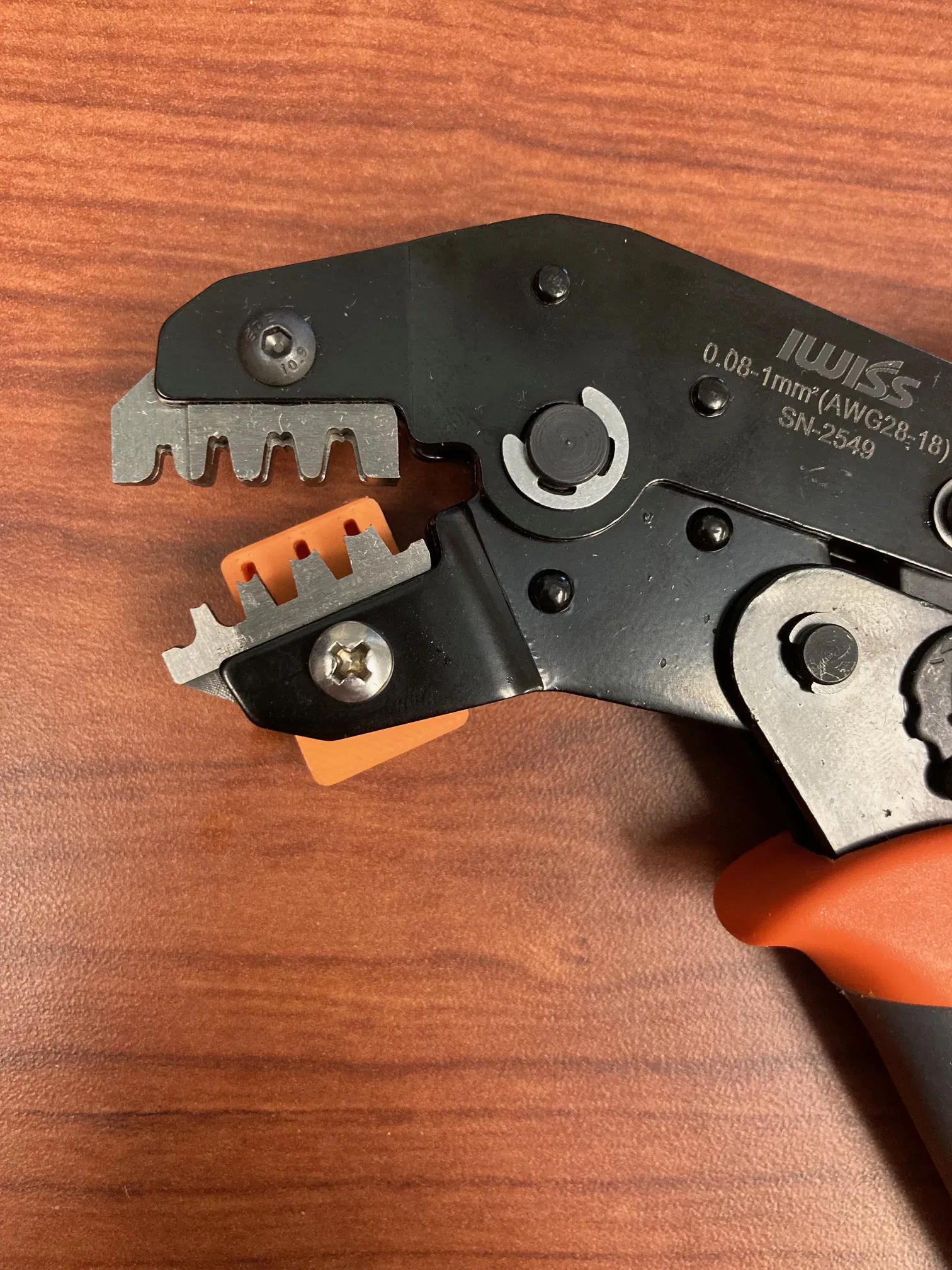

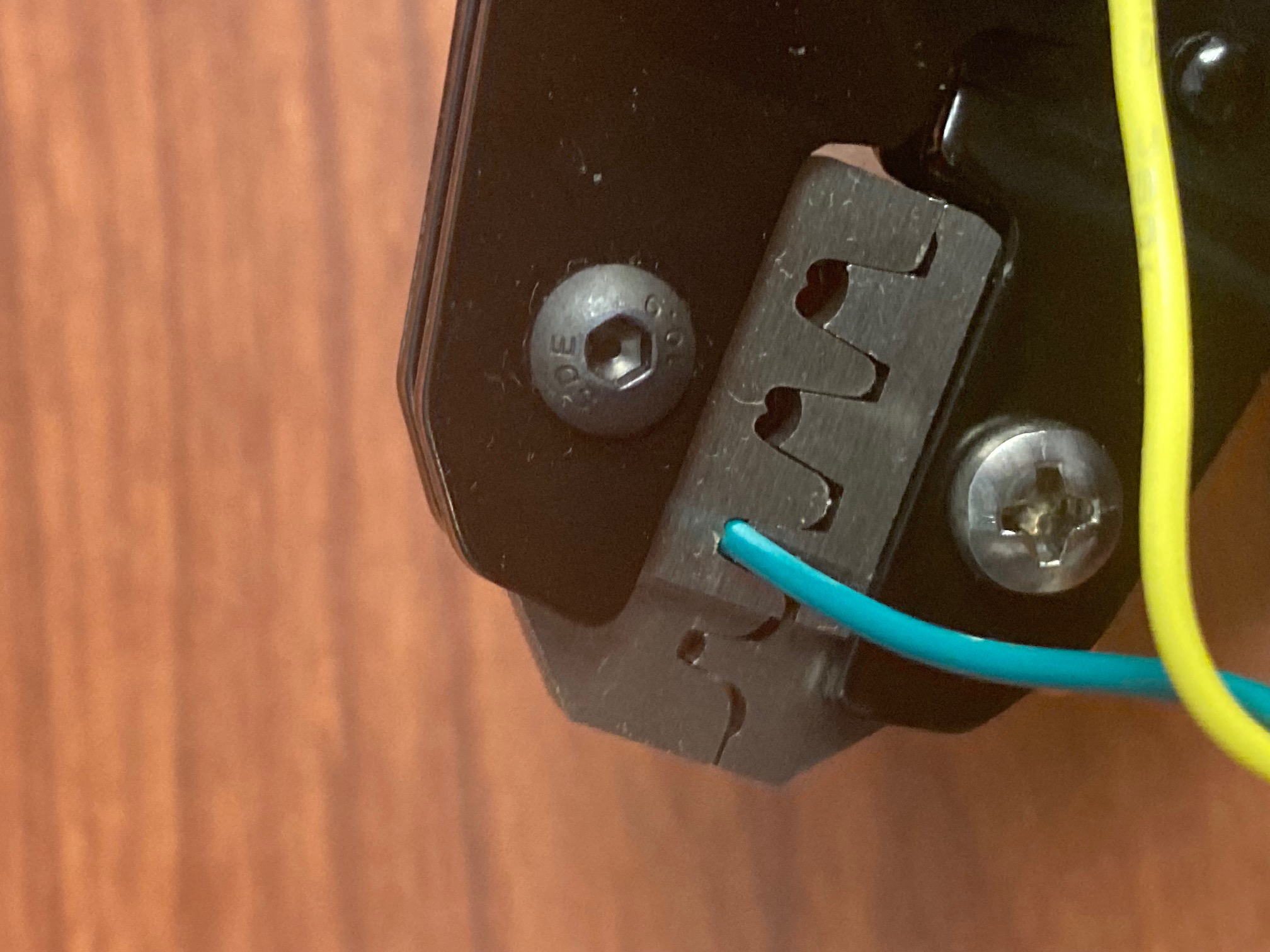

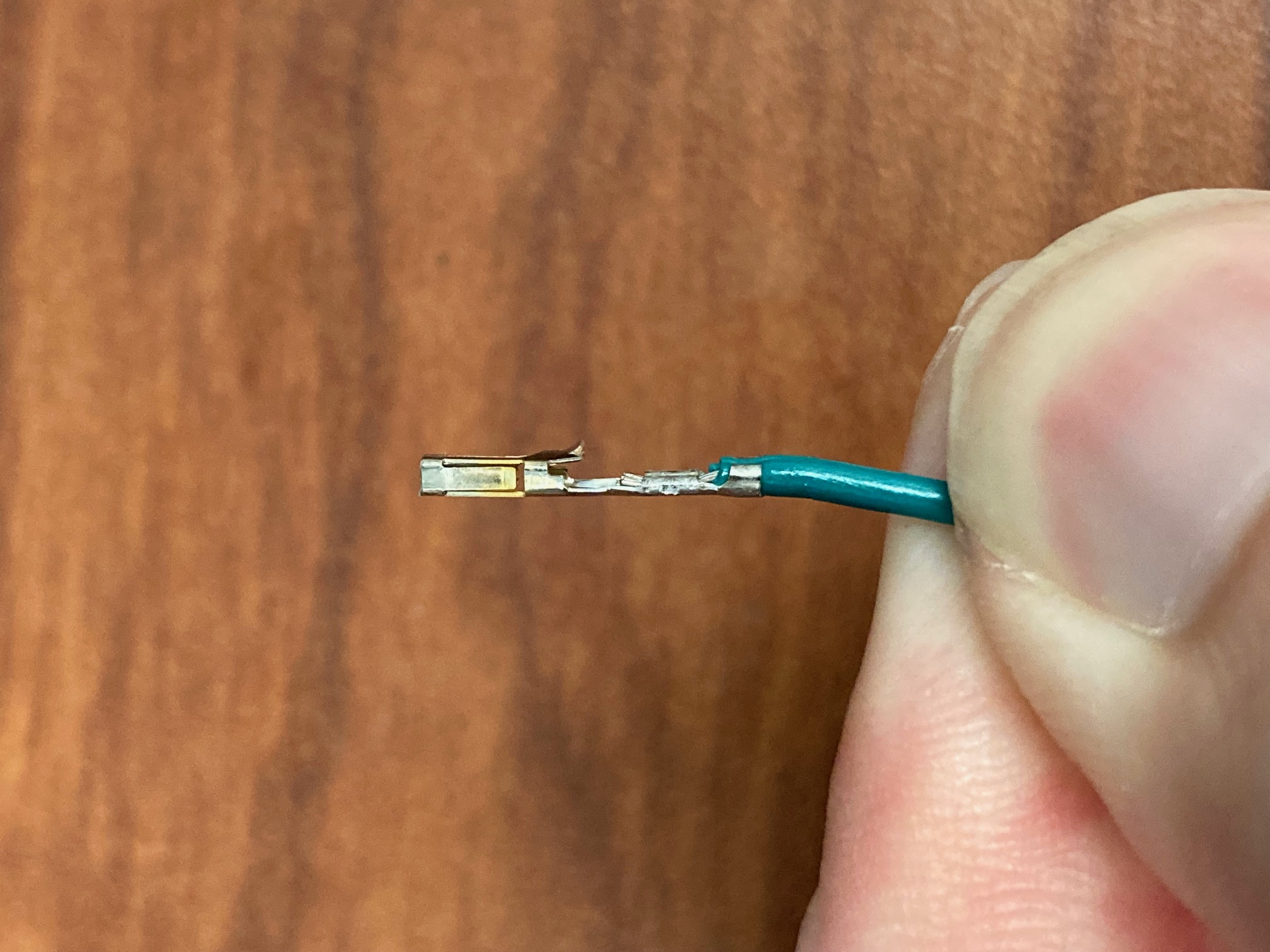

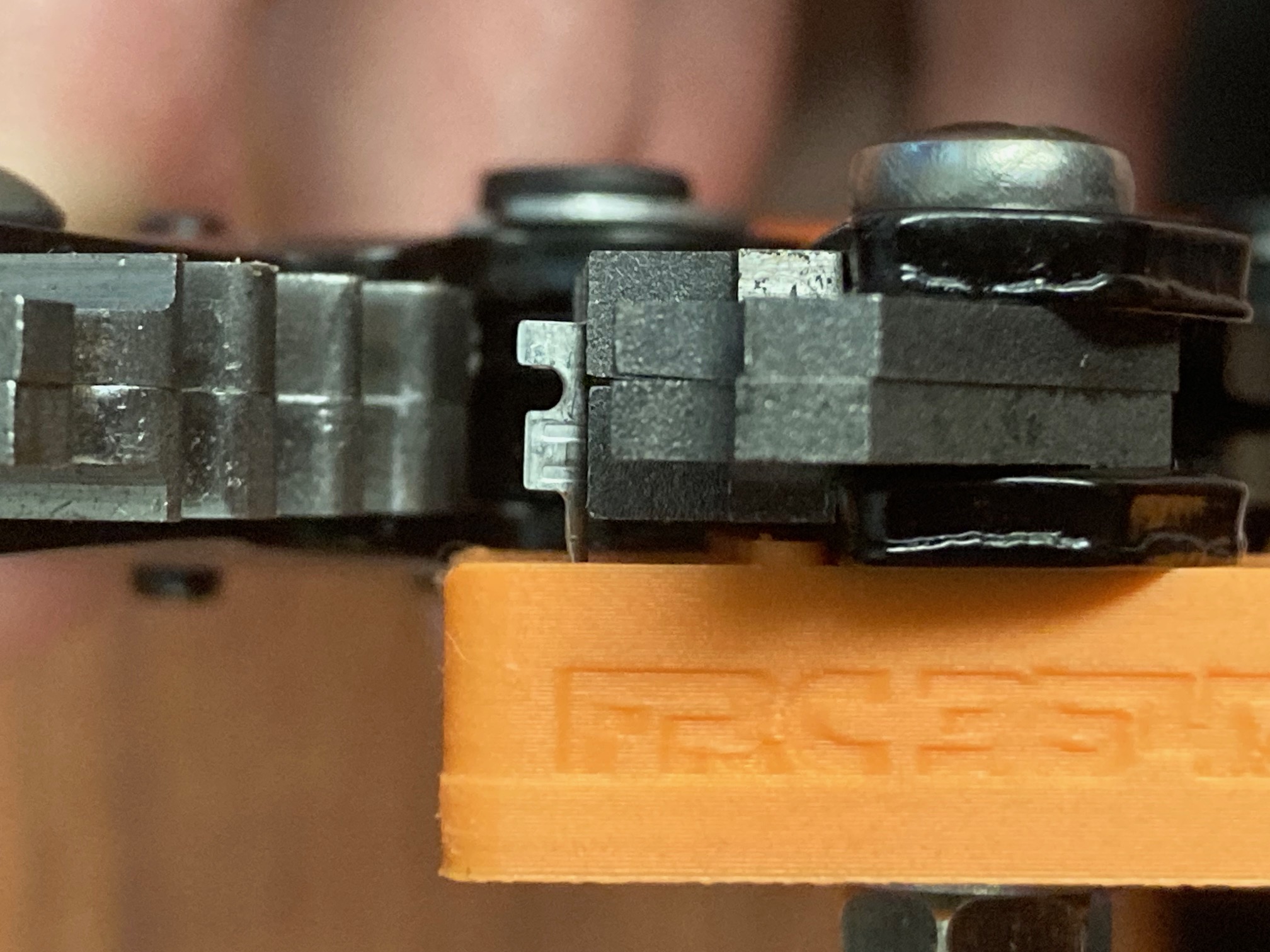

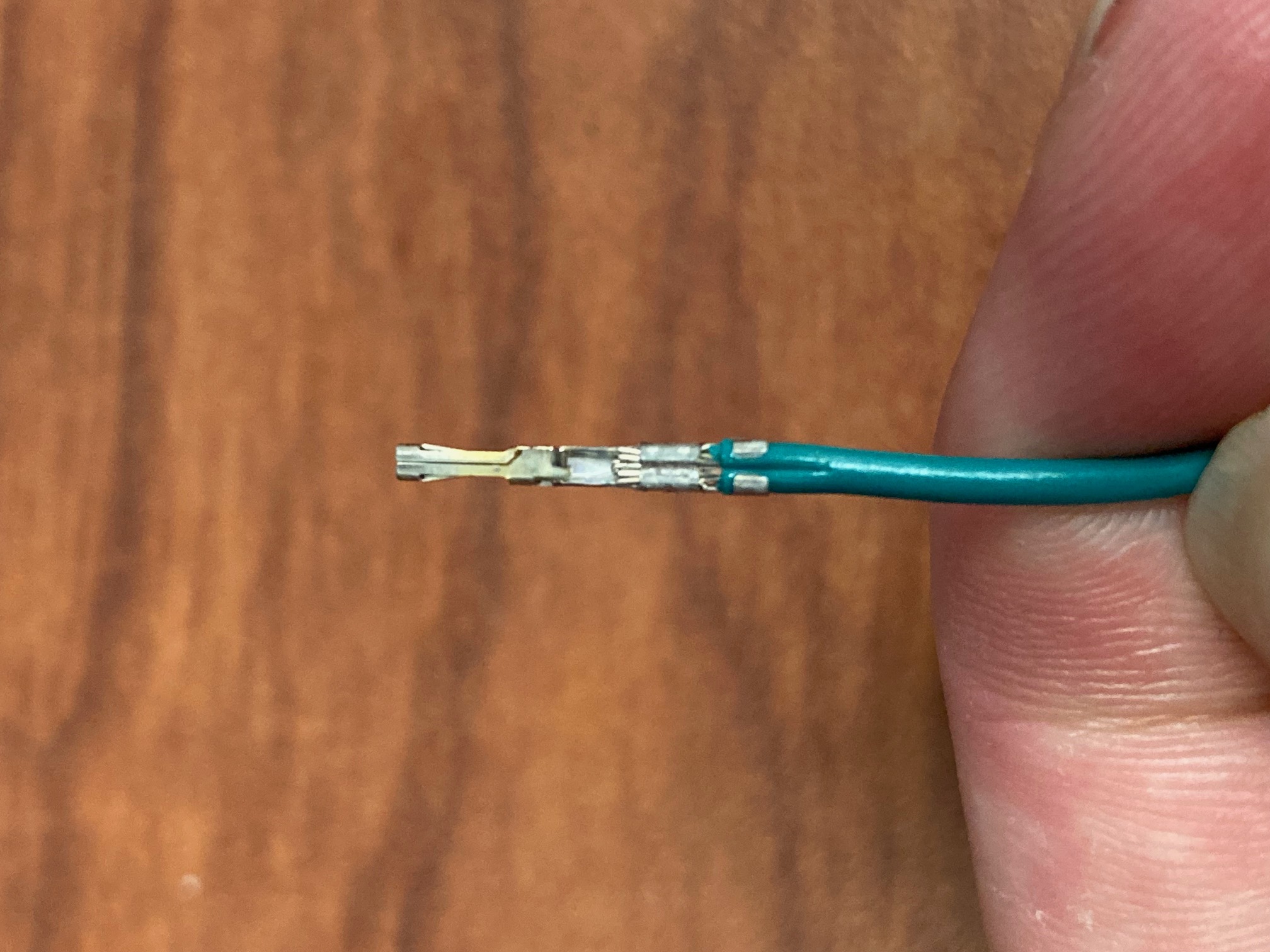

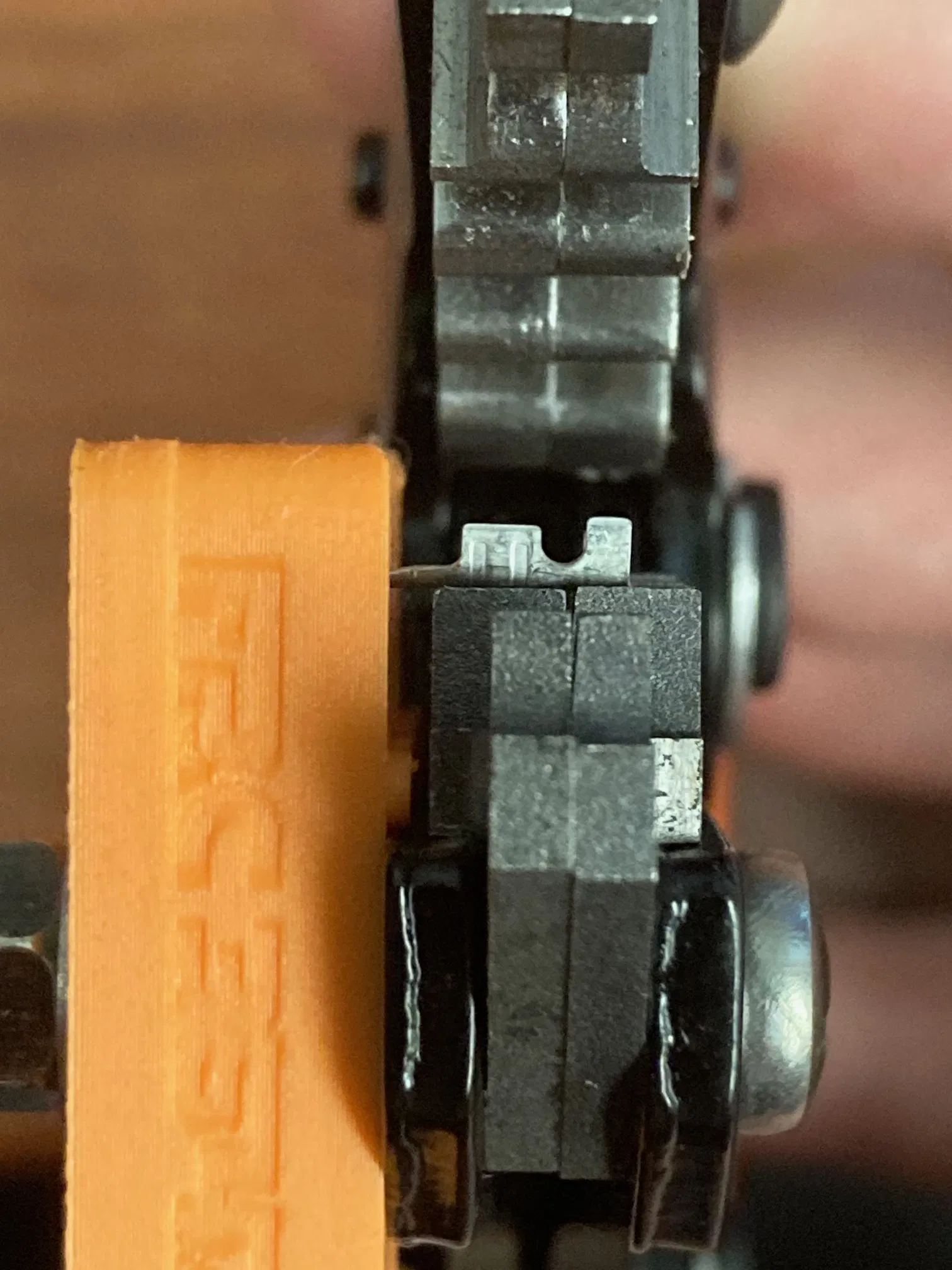

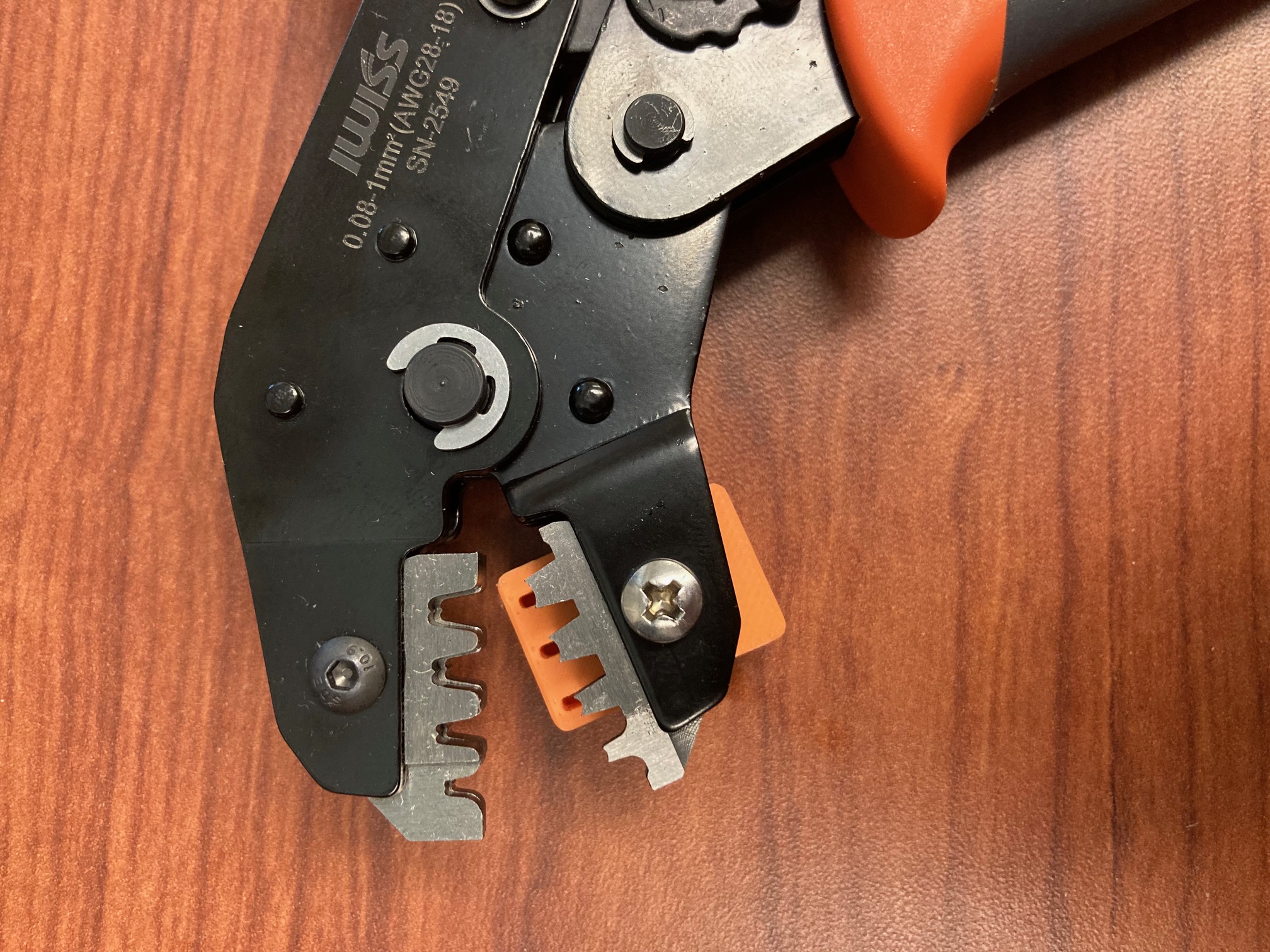

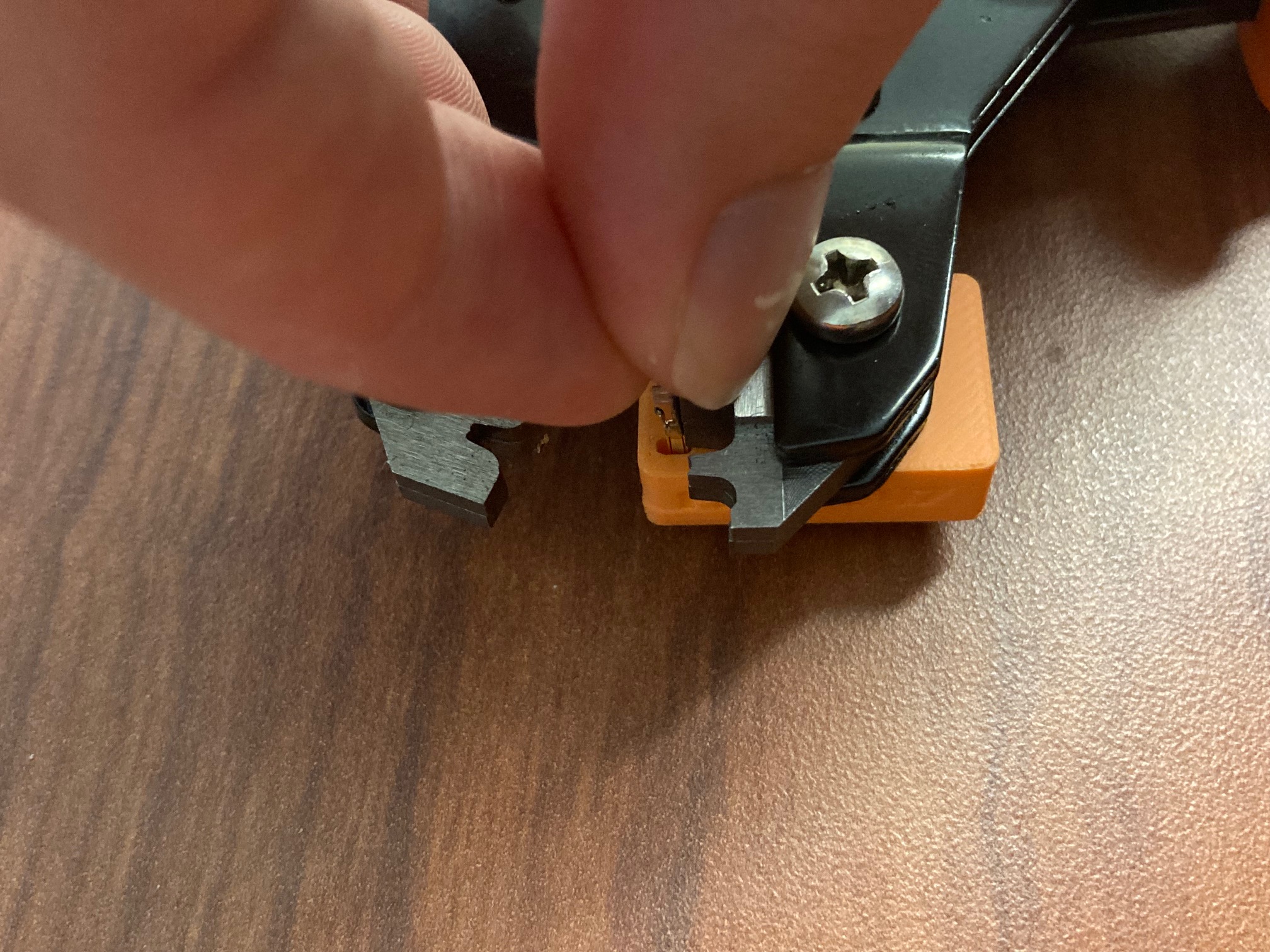

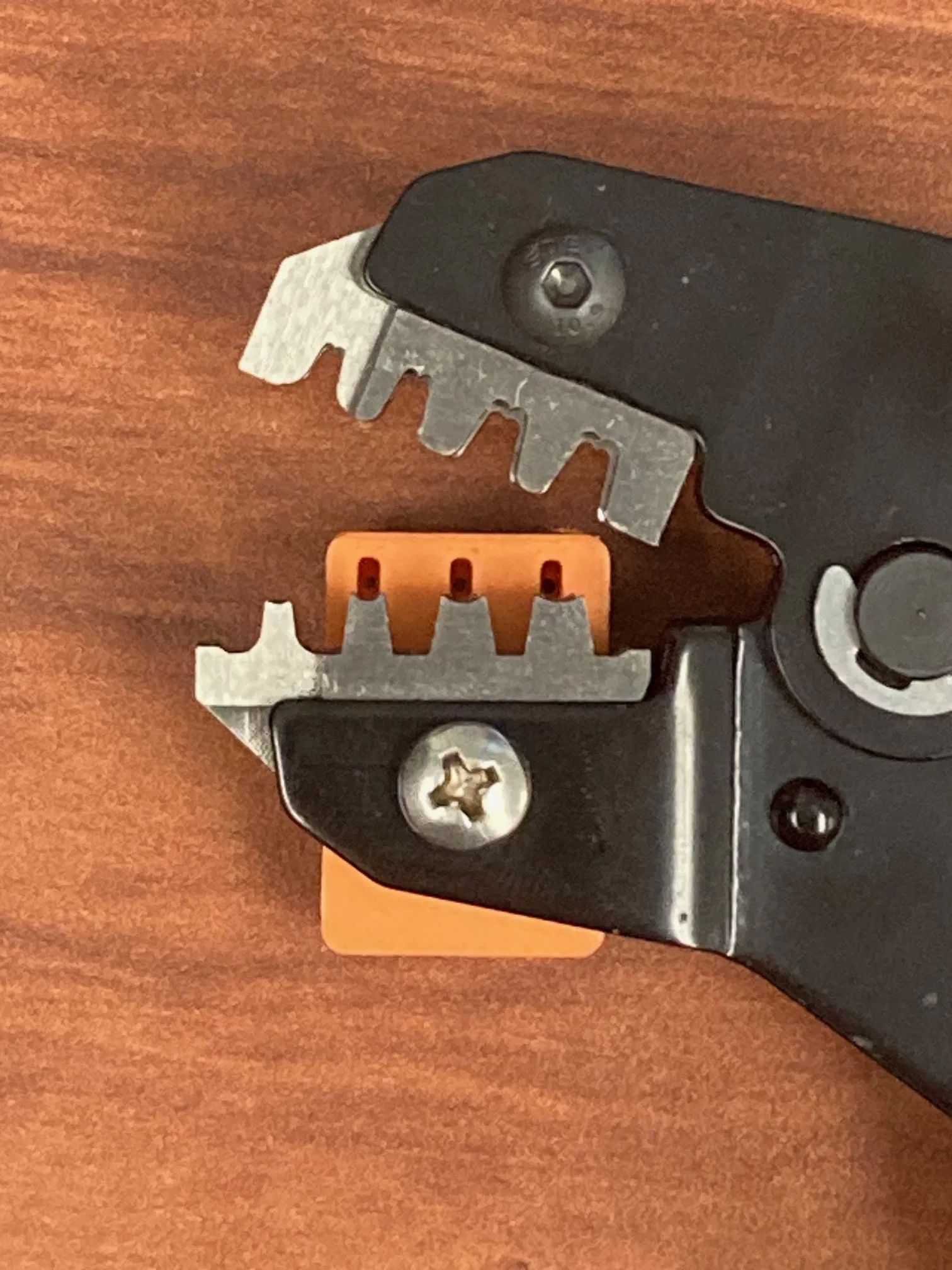

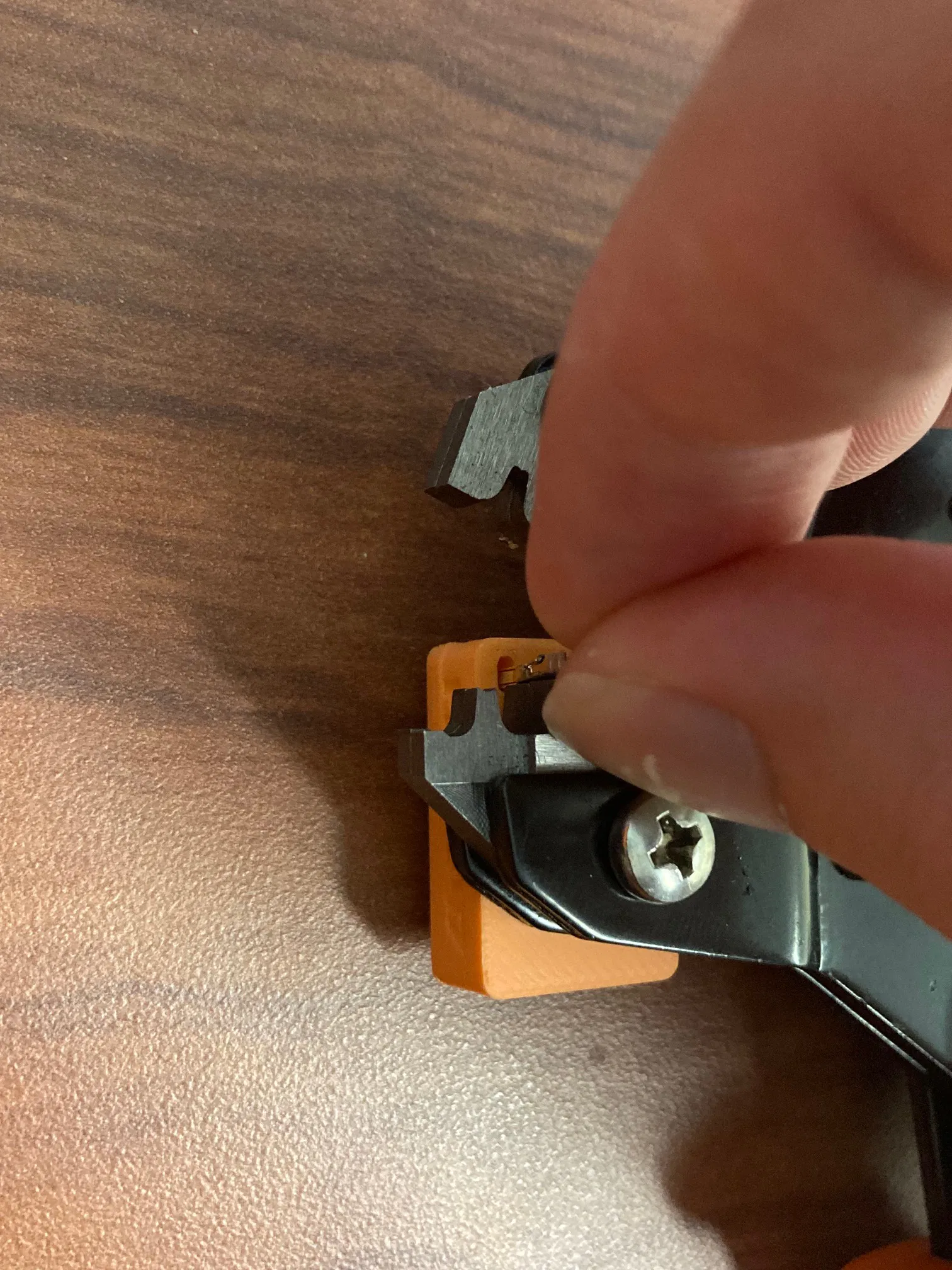

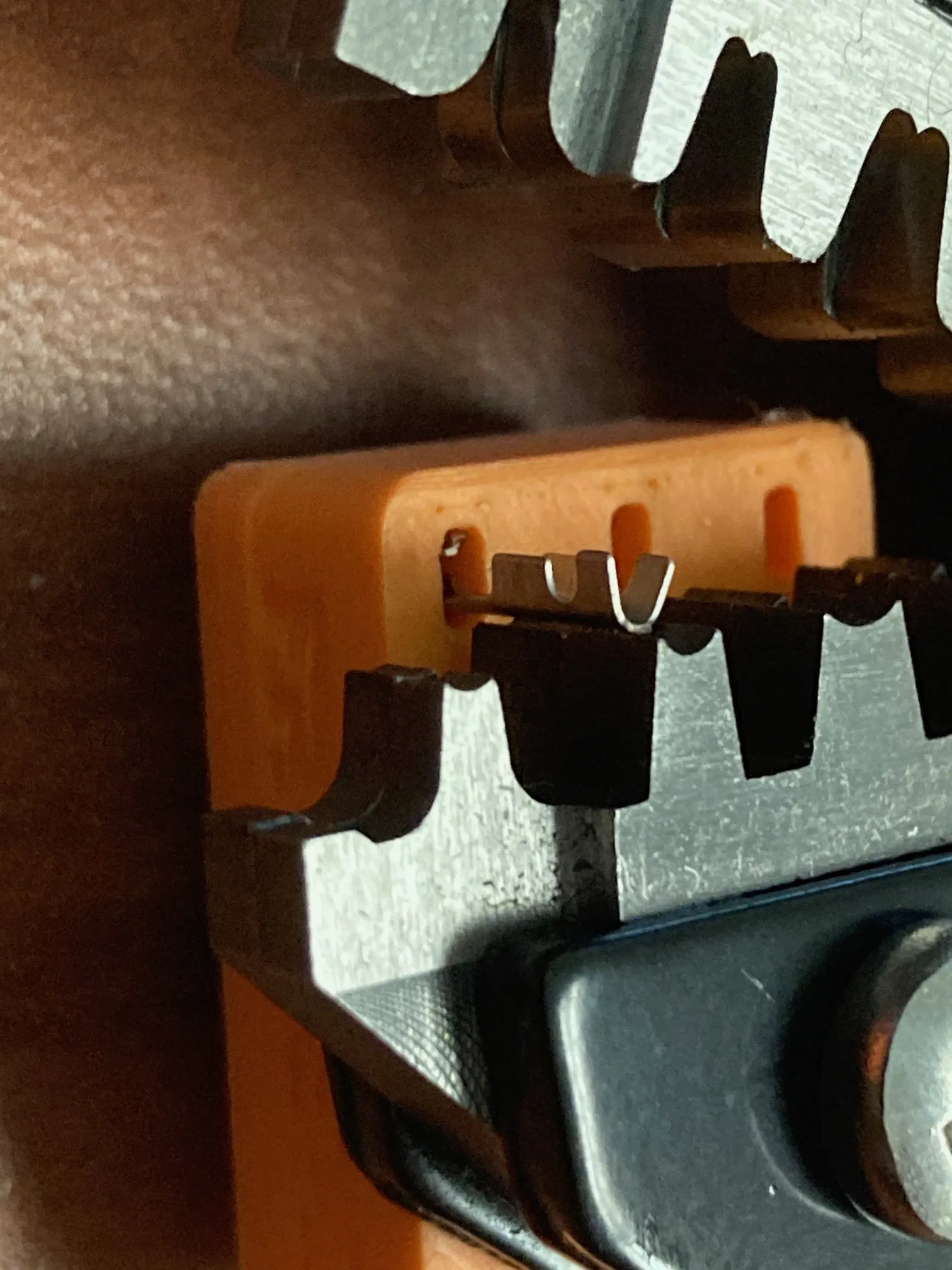

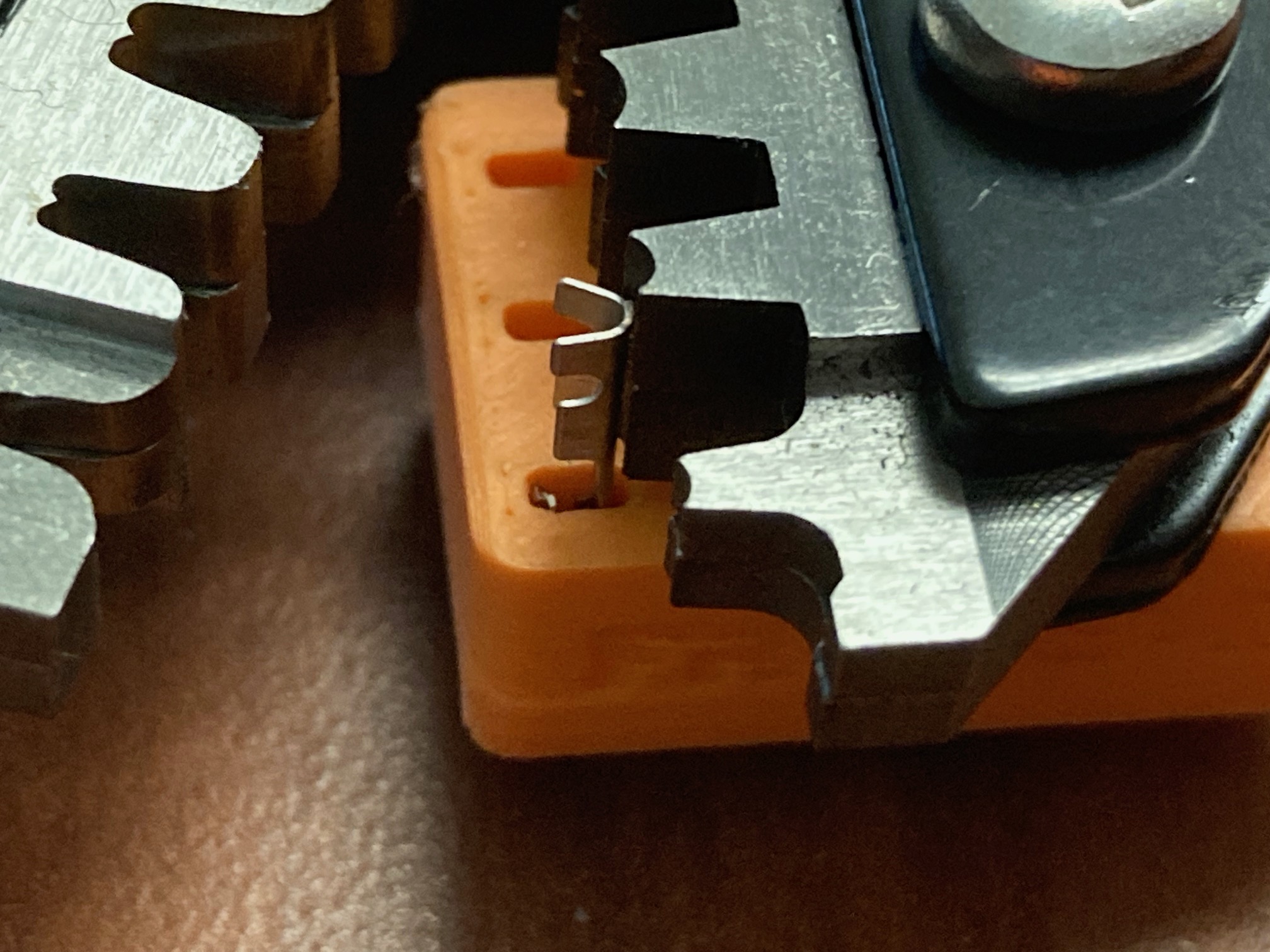

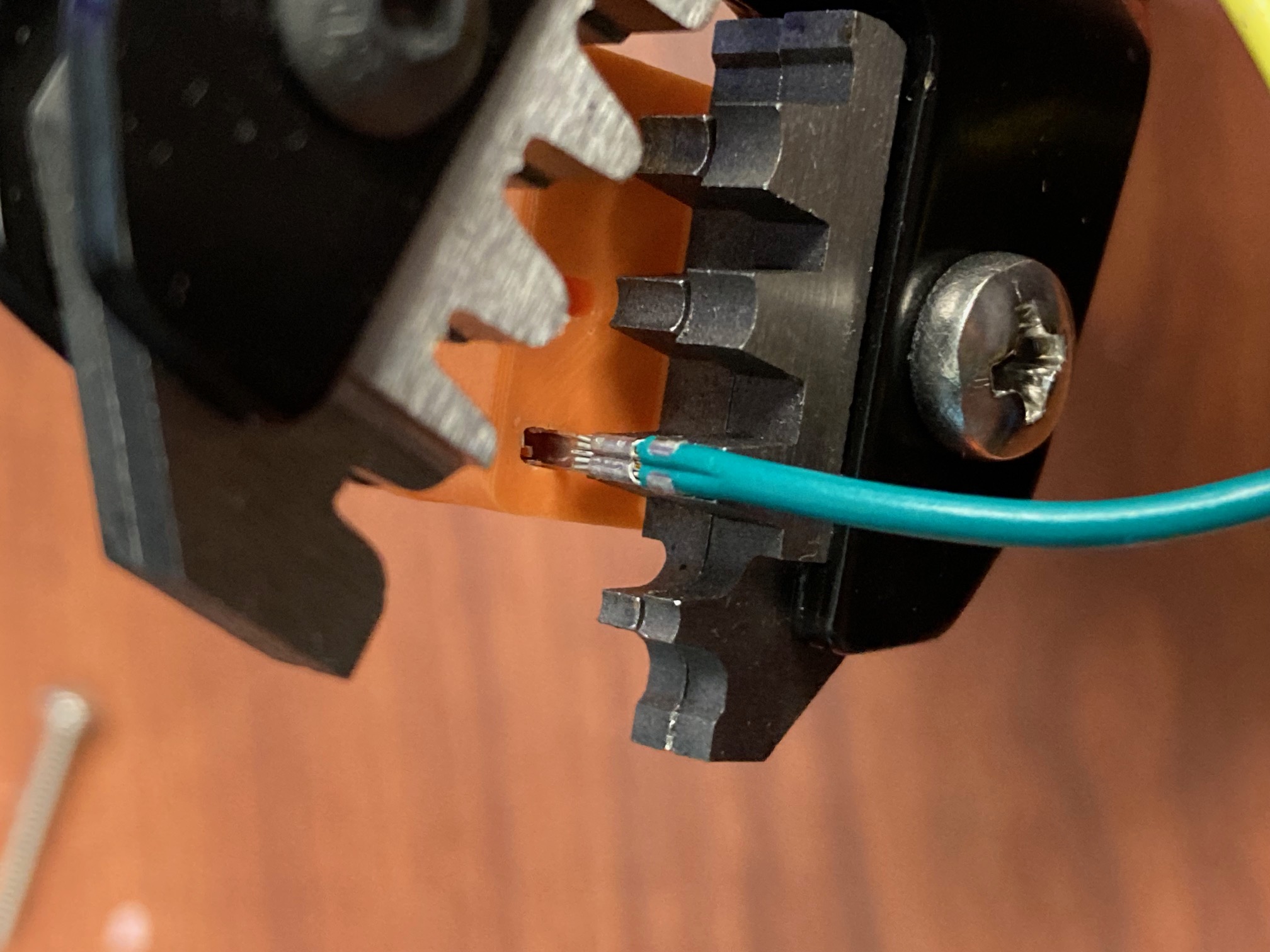

Đây là bộ định vị cho kìm bấm SN-2549 của IWISS dùng cho các đầu nối SL của Molex (cả đực và cái). Bộ định vị được gắn vào kìm bằng vít M4 và đai ốc 20mm. Thay vít hiện có bằng vít mới khi hai hàm kìm đang khép để giữ cho chúng thẳng hàng.
Tôi đã thiết kế cái này để đội FRC mà tôi hướng dẫn, 3647 The Millennium Falcons, sử dụng, nhưng tôi phát hành nó để việc bấm đầu nối Molex SL dễ dàng hơn cho tất cả các đội và người yêu thích DIY.
Tôi đã đính kèm file STEP để dễ dàng chỉnh sửa, nhưng vui lòng ghi công và giữ nguyên số đội ở bên hông.

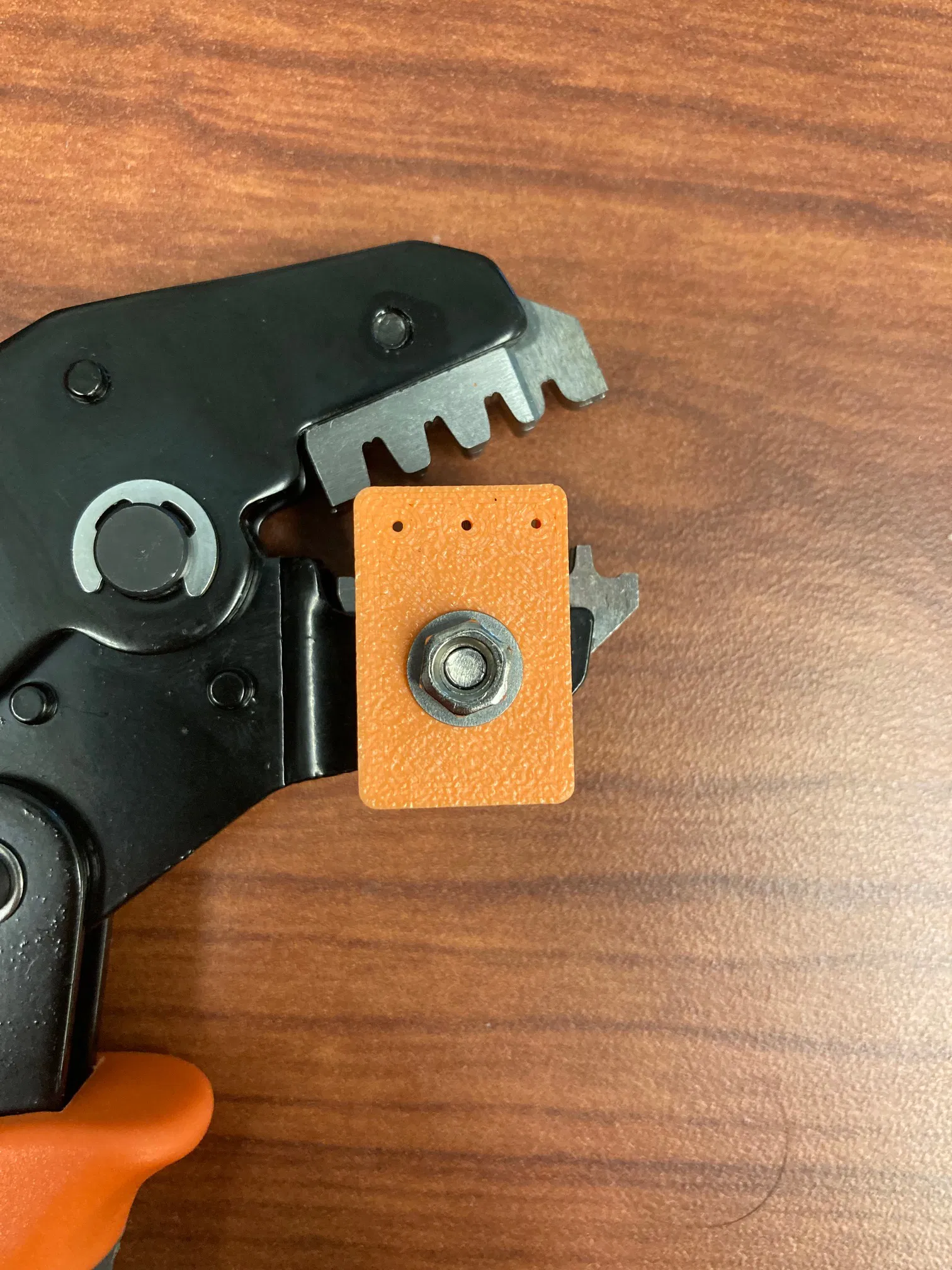

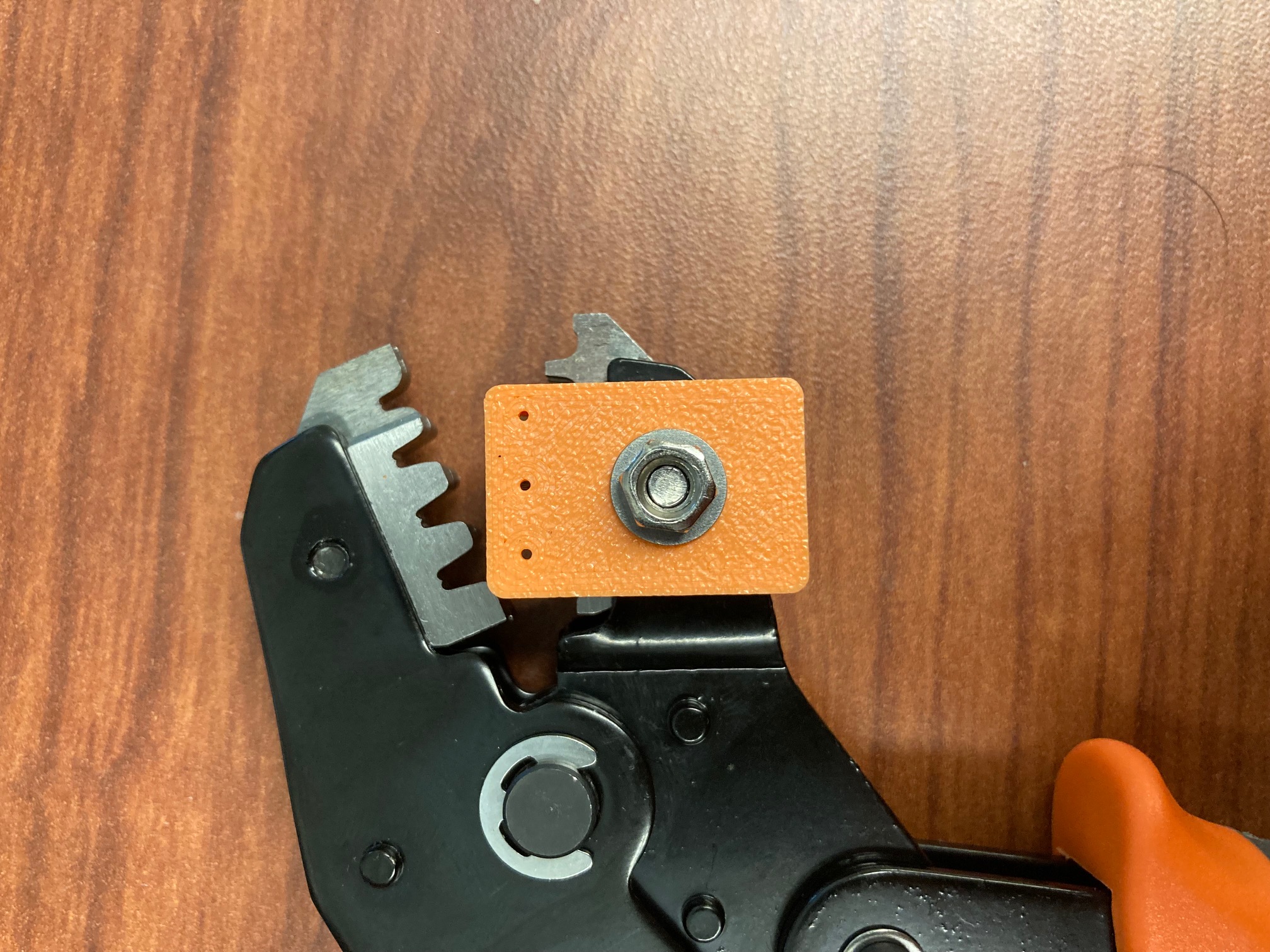

Chỉnh sửa: Tôi đã đổi đai ốc thành loại "GB806" bằng thép không gỉ 304, có lỗ xuyên, loại vặn tay M4 để tháo lắp nhanh chóng khi sử dụng với các đầu nối khác và nó hoạt động tốt. Mua 5 cái trên Aliexpress giá khoảng 2.50 đô la.
