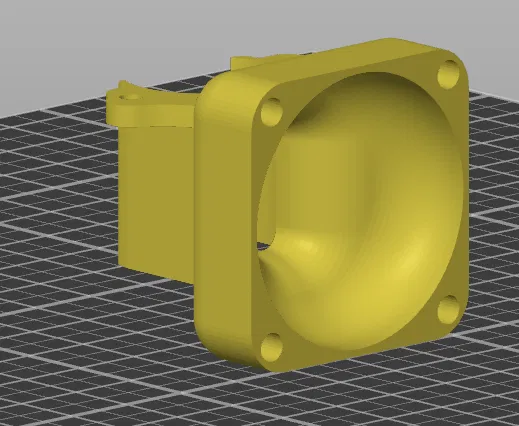

VzPrinthead dragon heatsink duct 40mm Version

Do em không có sẵn quạt 2510 nên em đã chỉnh sửa lại cái quạt gió 2510 để dùng quạt 40mm.

Em chưa test in trên đầu phun .4 vì đang gắn đầu phun .6.

Anh em sẽ cần 4 cái M3 heat set brass inserts cho mẫu này. Nếu anh em in cái này thì em giả định là anh em cũng đang in phiên bản in được của vzprinthead nên anh em cũng sẽ có sẵn mấy cái này rồi.

In bằng PETG, ABS hoặc bất kỳ loại nhựa nhiệt dẻo nào có độ chịu nhiệt tốt. PLA có thể dùng được trong thời gian ngắn nhưng có lẽ sẽ bị cong vênh do nhiệt tỏa ra từ hotend.

Em không có lời khuyên nào cho việc in SLA hoặc loại resin nào để dùng.

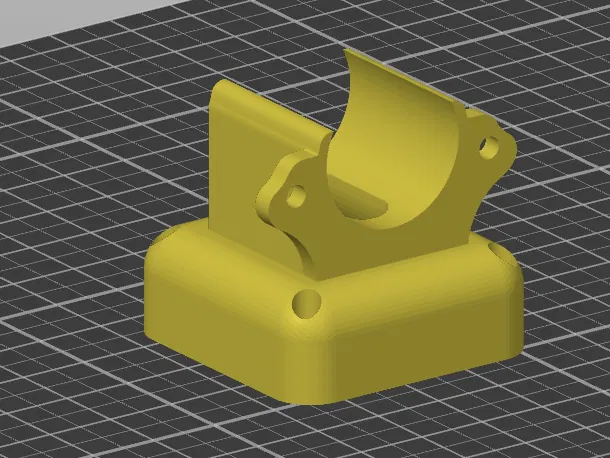

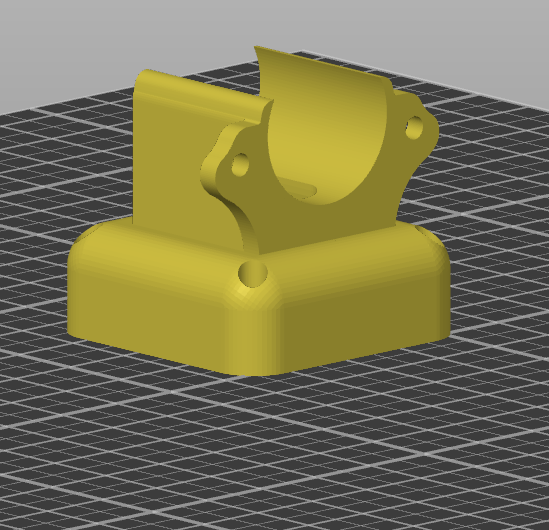

Hướng in bên dưới v

CÁC LỖI ĐÃ BIẾT sẽ sửa khi em có thời gian

• Không có cái nào em biết lúc này. Anh em cho em biết và bình luận nếu phát hiện ra lỗi nào nhé!
• Cái chụp quạt này nó HƠI TO và chạm vào khung, ảnh hưởng đến dây curoa của motor khi cố gắng sử dụng hết không gian build volume. Cái này không thành vấn đề nếu anh em đã chỉnh sửa vzbot để loại bỏ thanh nhôm phía trước trên cùng cho dễ nhìn hơn.
• Cái quạt gió này làm hạn chế luồng khí vào heatsink đáng kể. Hiệu ứng này càng rõ do thiết kế, và khả năng làm mát chỉ được cải thiện so với phiên bản 2510 là do quạt 40mm lớn hơn có áp suất tĩnh cao hơn.

Khuyến nghị Anh em nên tránh cái quạt gió này nếu có thể, chỉ dùng khi thật sự cần tạm thời thôi. Thậm chí em đã thấy mấy cái thiết kế quạt gió 40mm cho vzbot tốt hơn rồi.

cá nhân em đề xuất dùng cái quạt gió 2510 của Vision Overload trên discord vzbot trong mục mods threads, tên là Dragon HF Hotend Fan Duct with better flow, và cái quạt này ASB02505SHA-AY6B. Quạt này có 4.3cfm và bộ đếm vòng quay để báo lỗi quạt, tiếc là nó là 5v nên anh em cần bo mạch chủ có jumper quạt 5v hoặc bộ chuyển đổi buck.
