Giá Đỡ Đai Ốc Đòn Bẩy Wago 221 Dạng Tham Số

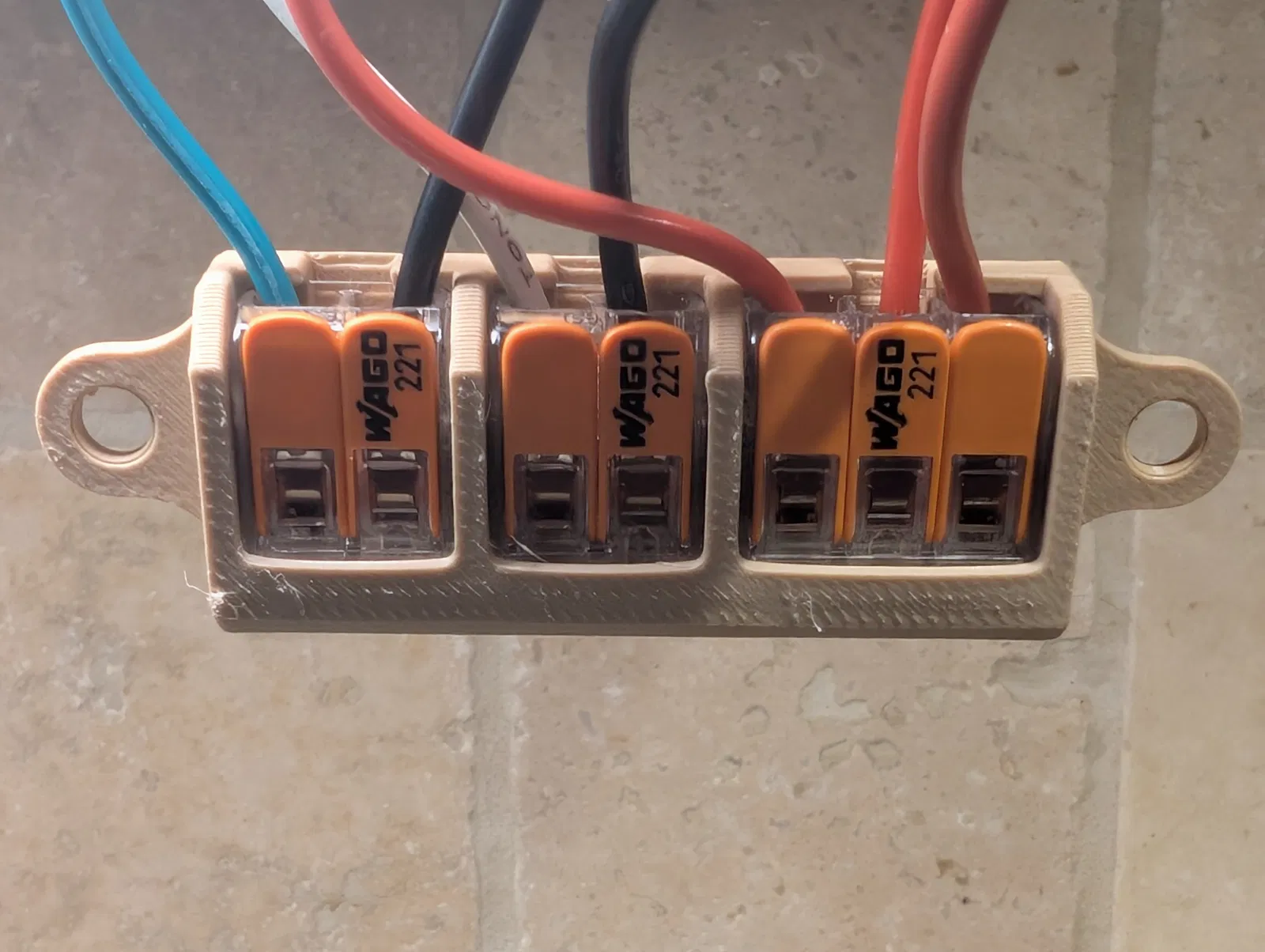

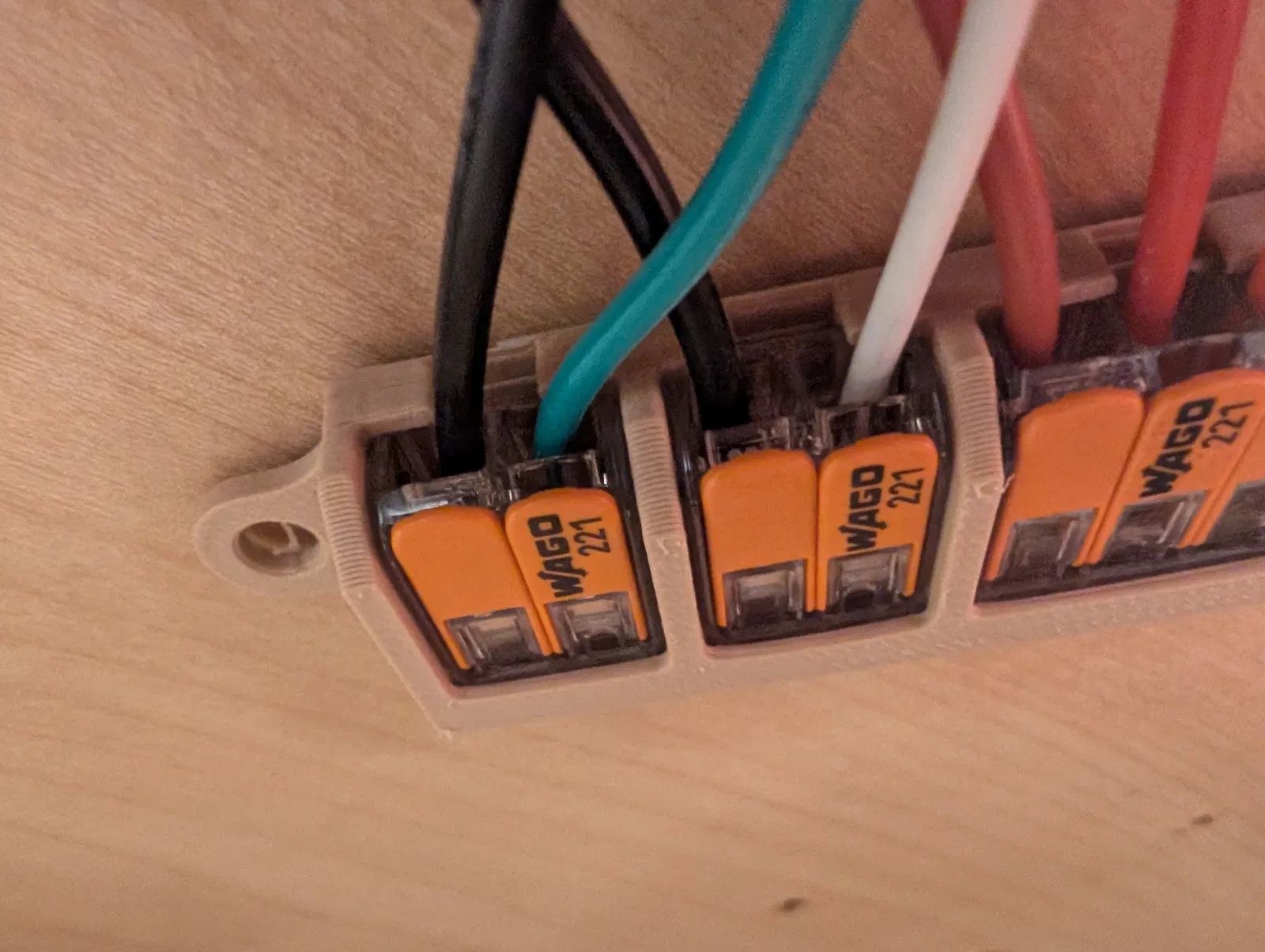

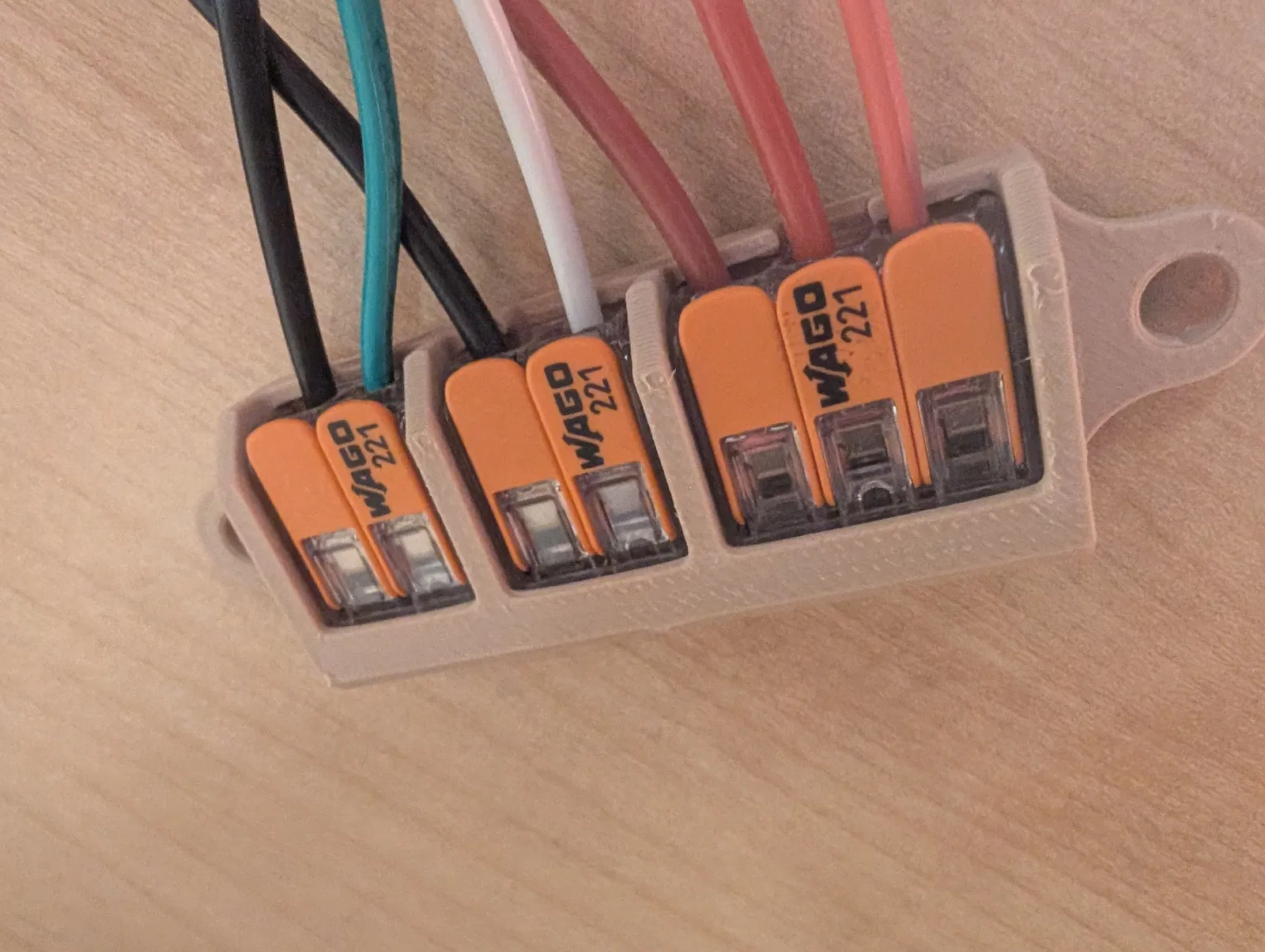

Đây là thiết kế dạng tham số, được tạo bằng OpenSCAD. Tên tệp liệt kê kích thước của đai ốc đòn bẩy (theo số vị trí) cho mỗi khe cắm, ví dụ: “wago holder_3-2” sẽ giữ một cái 3 vị trí và một cái 2 vị trí.

Có các "tai" ở hai bên với lỗ vít 4.8mm (vừa cho M4 hoặc #8).

Đai ốc đòn bẩy sẽ khớp vào vị trí. Khớp này tùy thuộc vào dung sai của máy in, bao gồm cả khả năng in cầu nối (bridging); tôi khuyên bạn nên in thử một giá đỡ 1 vị trí trước và kiểm tra độ khớp trước khi in nhiều cái.

Máy in của tôi đã được tinh chỉnh khá tốt, và độ khớp khá chặt. Có thể có vấn đề về độ chảy, đặc biệt là với PLA; tôi đã in thử bằng Polymaker Matte PLA, loại có 30% polymer sinh học, và độ khớp vẫn rất chặt sau một tháng. Hãy cho tôi biết trong phần bình luận nếu bạn gặp sự cố, tôi sẽ tải lên một bộ với dung sai khác.

Mô hình này có khả năng tùy chỉnh cao - nếu bạn không thấy bố cục mình cần, hoặc cần dung sai khác, bạn có thể sử dụng tệp OpenSCAD đi kèm và thay đổi các tham số trong trình tùy chỉnh.

Có một đường cắt ở giữa mỗi khe, cho phép dùng tuốc nơ vít dẹp nhỏ để nạy đai ốc đòn bẩy ra.

Thư mục “Homogeneous” chứa các giá đỡ mà mỗi cái chỉ giữ một kích thước đai ốc đòn bẩy (ví dụ: 2-2). “Heterogeneous” chứa các giá đỡ giữ nhiều loại khác nhau (ví dụ: 2-3).
