Bộ Giữ Đai Ốc Lục Giác & Cờ Lê

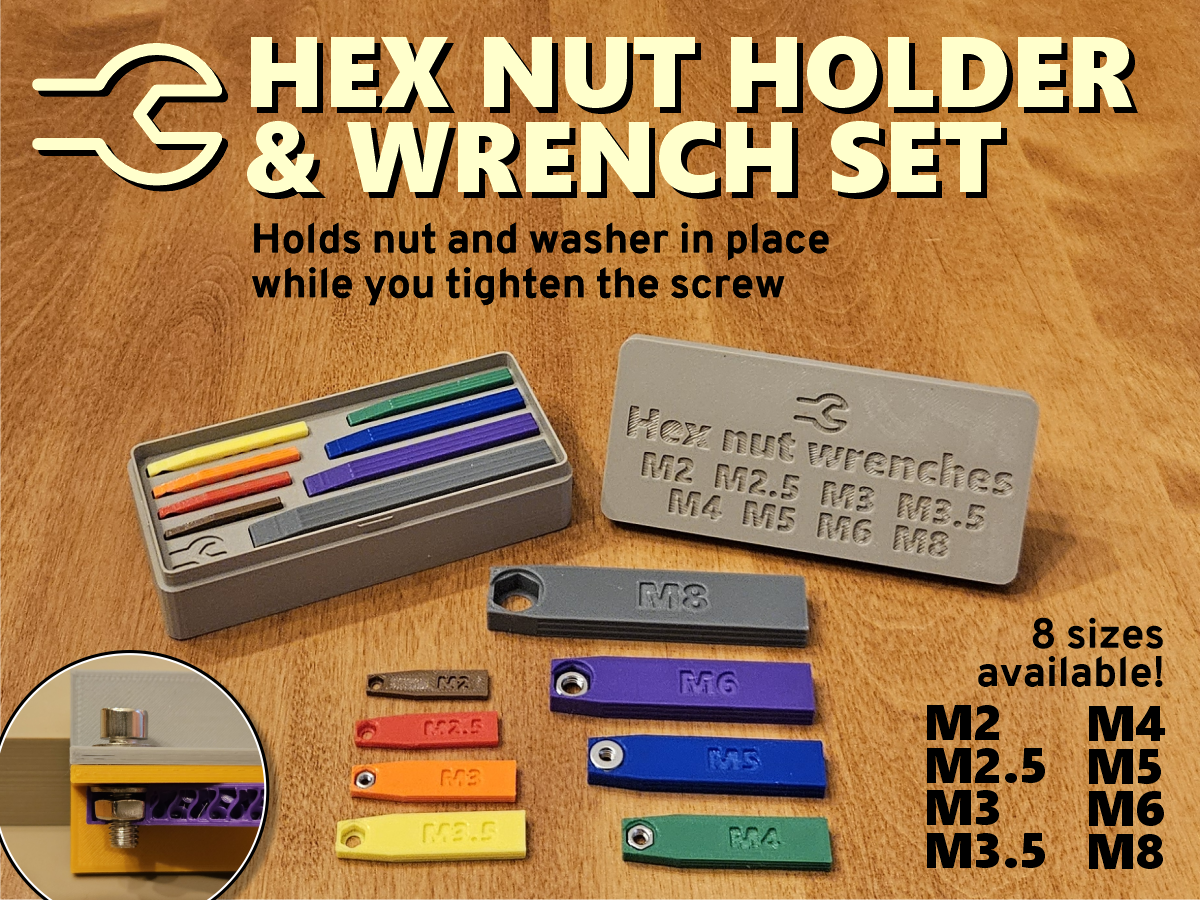

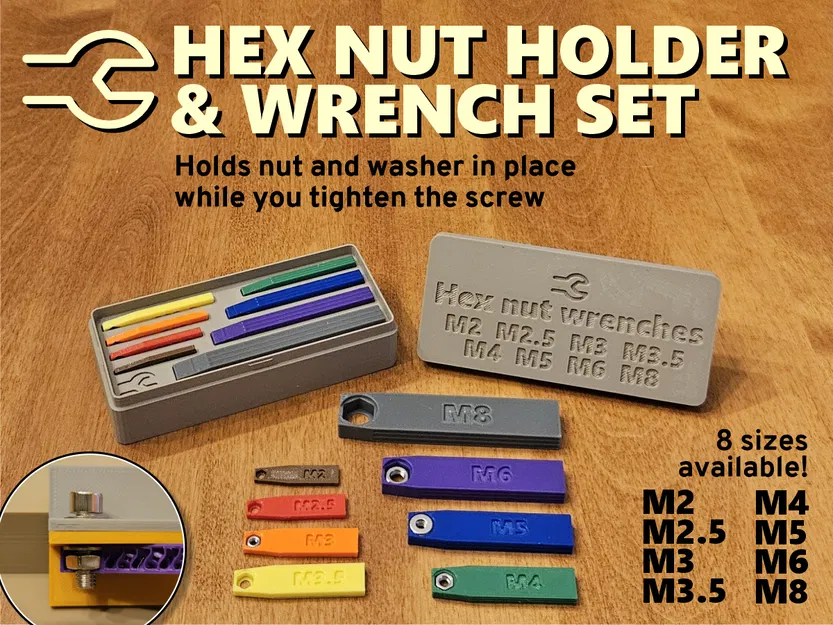

Bộ giữ và cờ lê kết hợp dùng để gắn đai ốc lục giác và vòng đệm vào những không gian chật hẹp. Bộ sản phẩm bao gồm các kích cỡ khác nhau và một hộp đựng tiện lợi, giúp công việc lắp ráp trở nên dễ dàng hơn nhiều.
Mô tả

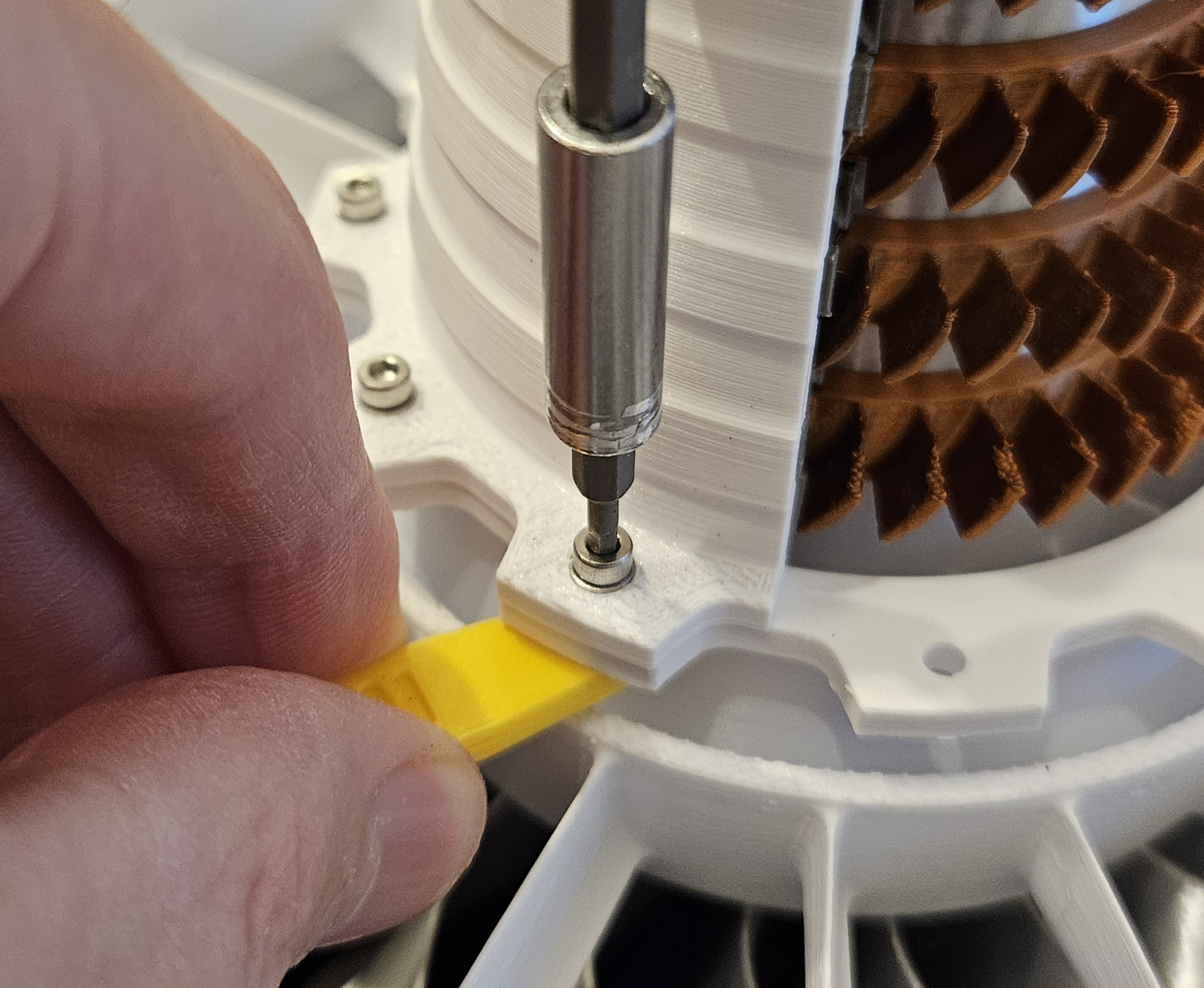

Mình làm cái cờ lê M2.5 khi ráp động cơ phản lực của CATIAV5FTW. Không có nhiều chỗ cho ngón tay, vòng đệm và đai ốc lục giác (khi nối vỏ stato quạt và vỏ lõi HP, cho bạn nào muốn biết). Giải pháp là tạo ra bộ giữ và cờ lê kết hợp này để giữ đai ốc và vòng đệm đúng vị trí và cố định chúng. Việc tạo ra các kích cỡ khác là một bước tự nhiên tiếp theo. Và sau đó, tất nhiên, bạn cần một cái hộp đựng gọn gàng!
Mỗi cờ lê đều có một khay nhỏ vừa đủ để giữ đai ốc và vòng đệm. Một lỗ ở đáy cho phép vít đi qua khi siết chặt. Khay được đặt ở đầu côn của dụng cụ để cho phép tiếp cận tối đa trong không gian chật hẹp. Các rãnh nhỏ ở cạnh giúp cầm nắm, và kích thước được dập nổi ở trên cùng giúp nhận dạng từng cờ lê. Mình đã sử dụng kích thước ANSI tối đa cho các khay đai ốc và vòng đệm, vì vậy nếu phần cứng của bạn có xu hướng nằm ở kích thước tối thiểu cho phép, bạn sẽ có một chút khoảng trống.
In không cần hỗ trợ. Mình dùng 15% infill. Lưu ý rằng nắp nên được in úp xuống, bao gồm cả nắp có nhãn. Khoảng cách bắc cầu là tối thiểu, và bạn sẽ không cần hỗ trợ. Nắp hộp lưu trữ hơi chật trong vài lần đóng hộp đầu tiên.
2025-0724 - Đã thêm file STL cho đáy hộp rỗng làm phương án thay thế cho bản gốc có các khe lưu trữ chuyên dụng.
Giấy phép
Tác phẩm này được cấp phép theo
Creative Commons — Attribution — Noncommercial — Share AlikeCC-BY-NC-SA
